Вы можете ознакомиться и скачать презентацию на тему Детали машин. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Детали машин Выполнили студенты группы ПГС-21-13 Берсанов Б.Л. и Хазбулатова А.Л-А.

Слайд 2

Описание слайда:

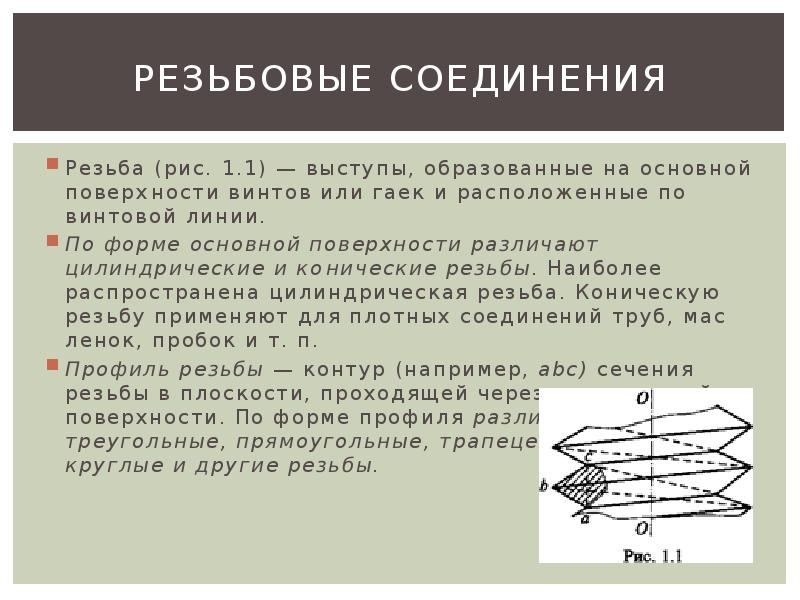

РЕЗЬБОВЫЕ СОЕДИНЕНИЯ Резьба (рис. 1.1) — выступы, образованные на основной поверхности винтов или гаек и расположенные по винтовой линии. По форме основной поверхности различают цилиндрические и конические резьбы. Наиболее распространена цилиндрическая резьба. Коническую резьбу применяют для плотных соединений труб, масленок, пробок и т. п. Профиль резьбы — контур (например, abc) сечения резьбы в плоскости, проходящей через ось основной поверхности. По форме профиля различают треугольные, прямоугольные, трапецеидальные, круглые и другие резьбы.

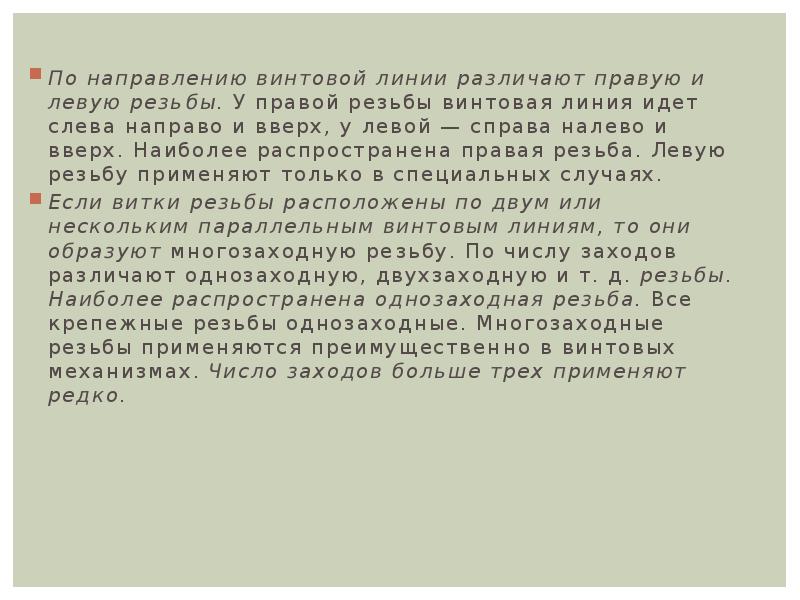

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

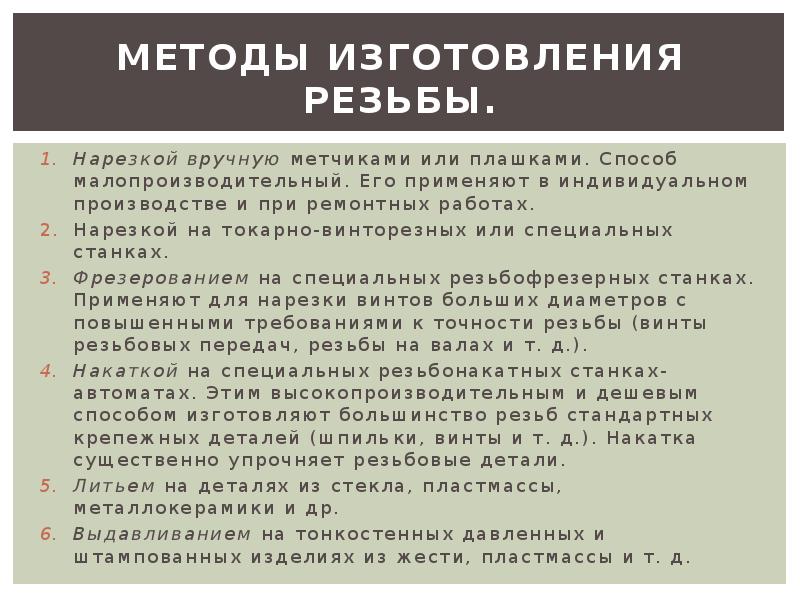

Методы изготовления резьбы. Нарезкой вручную метчиками или плашками. Способ малопроизводительный. Его применяют в индивидуальном производстве и при ремонтных работах. Нарезкой на токарно-винторезных или специальных станках. Фрезерованием на специальных резьбофрезерных станках. Применяют для нарезки винтов больших диаметров с повышенными требованиями к точности резьбы (винты резьбовых передач, резьбы на валах и т. д.). Накаткой на специальных резьбонакатных станках-автоматах. Этим высокопроизводительным и дешевым способом изготовляют большинство резьб стандартных крепежных деталей (шпильки, винты и т. д.). Накатка существенно упрочняет резьбовые детали. Литьем на деталях из стекла, пластмассы, металлокерамики и др. Выдавливанием на тонкостенных давленных и штампованных изделиях из жести, пластмассы и т. д.

Слайд 5

Описание слайда:

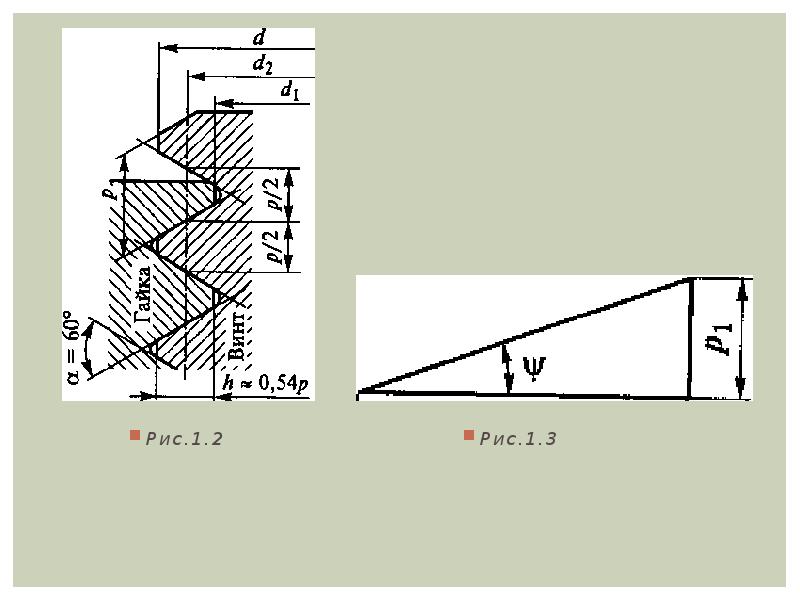

Геометрические параметры резьбы (рис. 1.2): d— наружный (номинальный) диаметр; d1 — внутренний диаметр (d и d1 одинаковы для винта и гайки, а зазоры во впадинах образуют за счет предельных отклонений размеров этих диаметров); d2 — средний диаметр (диаметр воображаемого цилиндра, образующая которого пересекает резьбу в таком месте, где ширина выступа равна ширине впадины); h —рабочая высота профиля, по которой соприкасаются боковые стороны резьб винта и гайки; р — шаг (расстояние между одноименными сторонами соседних профилей, измеренное в направлении оси резьбы); p1 — ход (поступательное перемещение образующего профиля за один оборот или относительное осевое перемещение гайки за один оборот). Для однозаходной резьбы p1=p; для многозаходной p1 =np где n — число заходов; α — угол профиля; ᴪ — угол подъема (угол подъема развертки винтовой линии по среднему диаметру; рис. 1.3). = p1 /(d2)=pn/(d2)

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

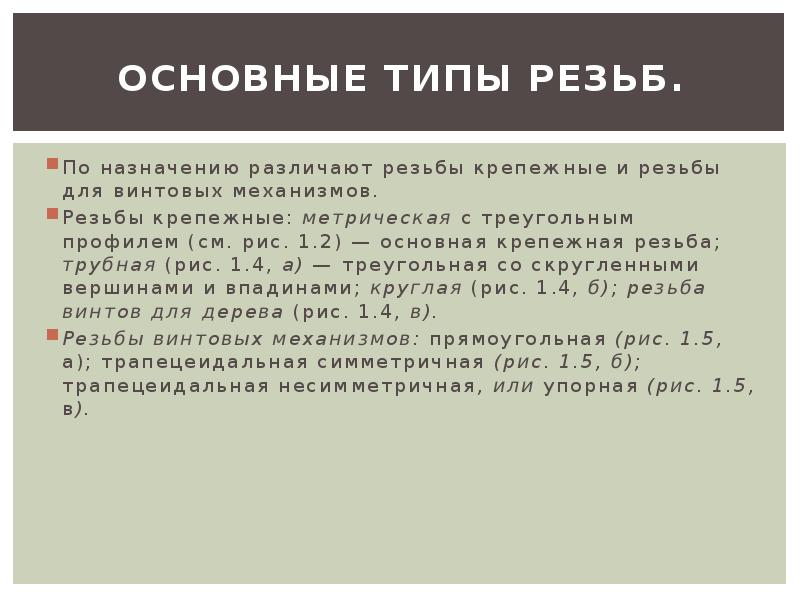

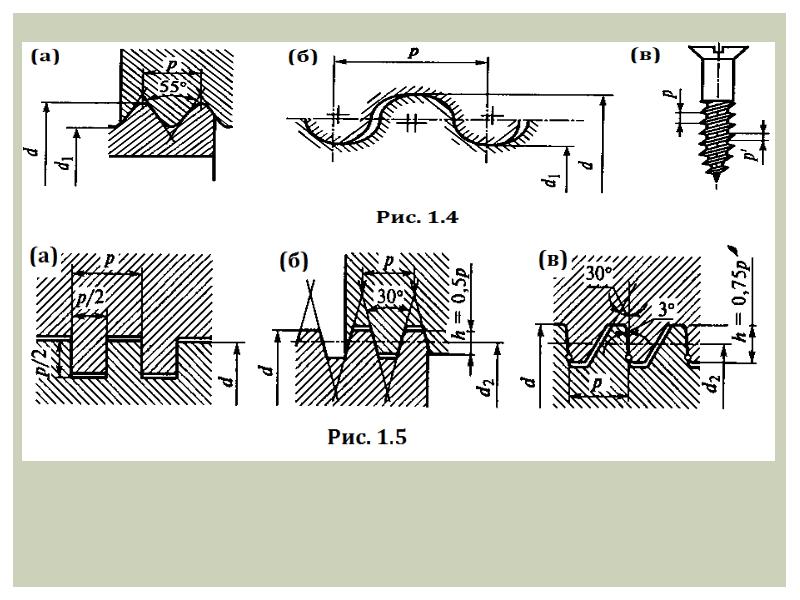

Основные типы резьб. По назначению различают резьбы крепежные и резьбы для винтовых механизмов. Резьбы крепежные: метрическая с треугольным профилем (см. рис. 1.2) — основная крепежная резьба; трубная (рис. 1.4, а) — треугольная со скругленными вершинами и впадинами; круглая (рис. 1.4, б); резьба винтов для дерева (рис. 1.4, в). Резьбы винтовых механизмов: прямоугольная (рис. 1.5, а); трапецеидальная симметричная (рис. 1.5, б); трапецеидальная несимметричная, или упорная (рис. 1.5, в).

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

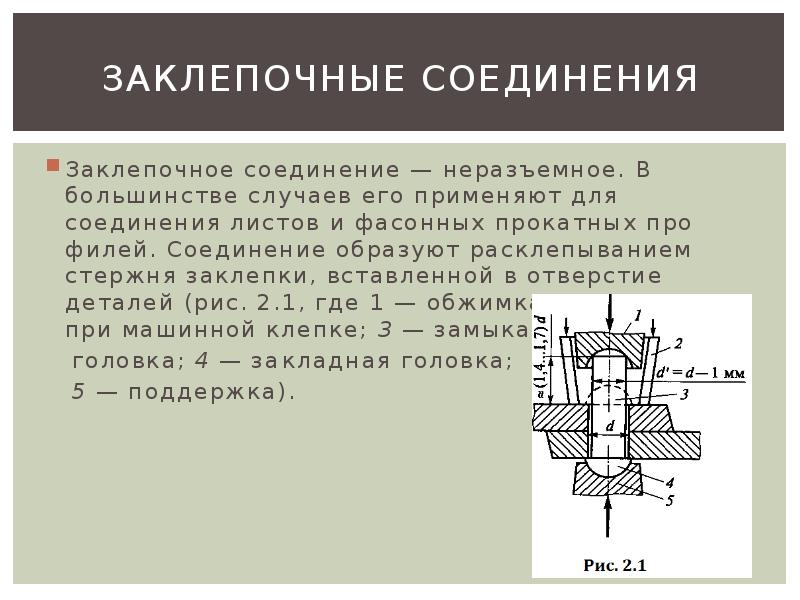

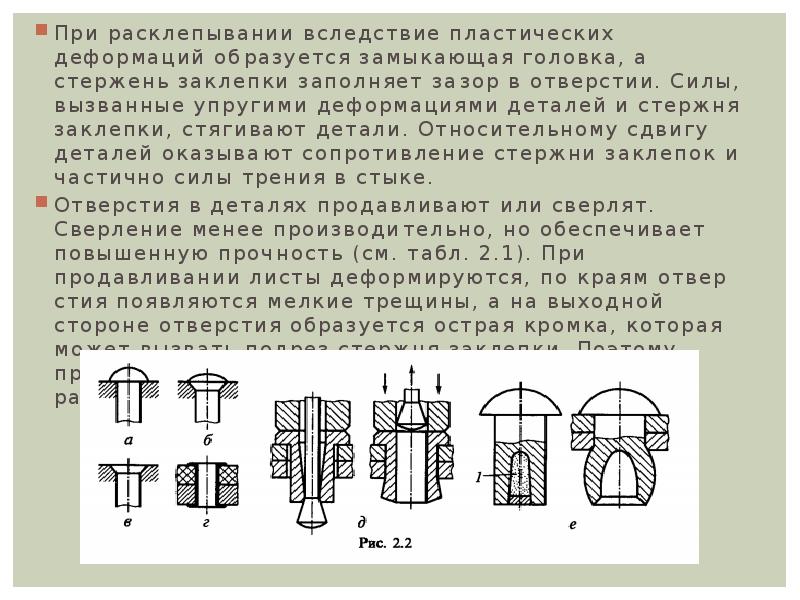

ЗАКЛЕПОЧНЫЕ СОЕДИНЕНИЯ Заклепочное соединение — неразъемное. В большинстве случаев его применяют для соединения листов и фасонных прокатных профилей. Соединение образуют расклепыванием стержня заклепки, вставленной в отверстие деталей (рис. 2.1, где 1 — обжимка; 2 — прижим при машинной клепке; 3 — замыкающая головка; 4 — закладная головка; 5 — поддержка).

Слайд 10

Описание слайда:

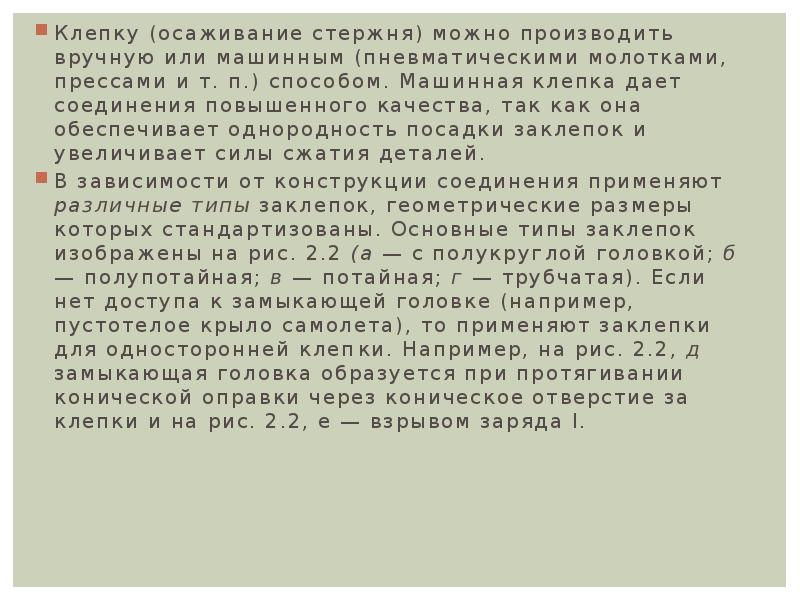

Слайд 11

Описание слайда:

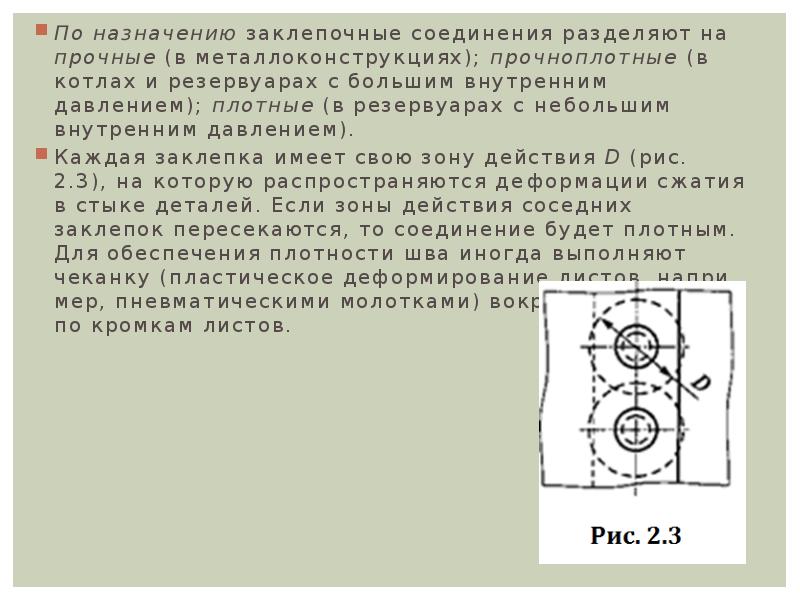

Слайд 12

Описание слайда:

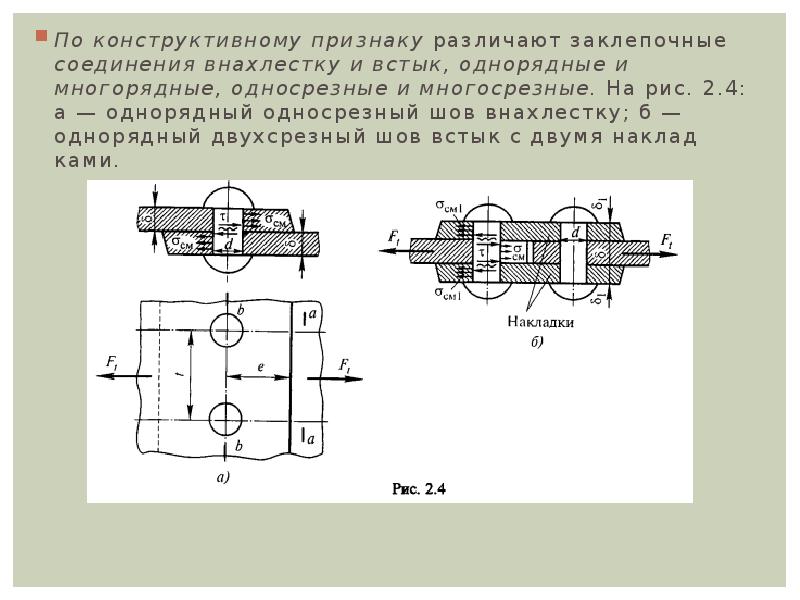

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

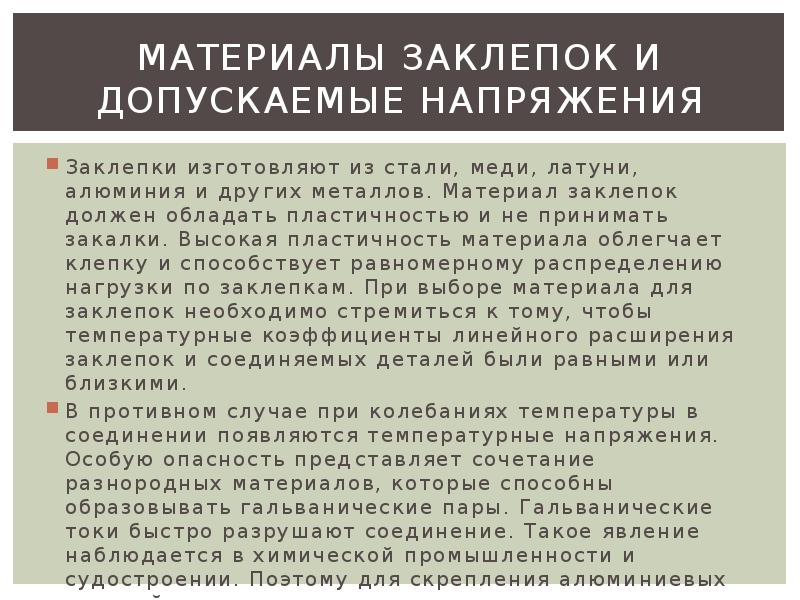

Материалы заклепок и допускаемые напряжения Заклепки изготовляют из стали, меди, латуни, алюминия и других металлов. Материал заклепок должен обладать пластичностью и не принимать закалки. Высокая пластичность материала облегчает клепку и способствует равномерному распределению нагрузки по заклепкам. При выборе материала для заклепок необходимо стремиться к тому, чтобы температурные коэффициенты линейного расширения заклепок и соединяемых деталей были равными или близкими. В противном случае при колебаниях температуры в соединении появляются температурные напряжения. Особую опасность представляет сочетание разнородных материалов, которые способны образовывать гальванические пары. Гальванические токи быстро разрушают соединение. Такое явление наблюдается в химической промышленности и судостроении. Поэтому для скрепления алюминиевых деталей применяют алюминиевые заклепки, для медных — медные.

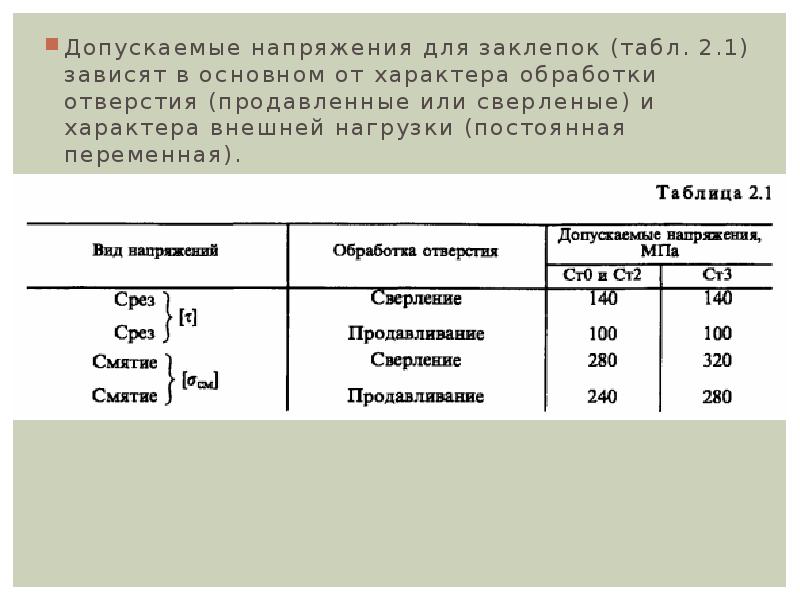

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

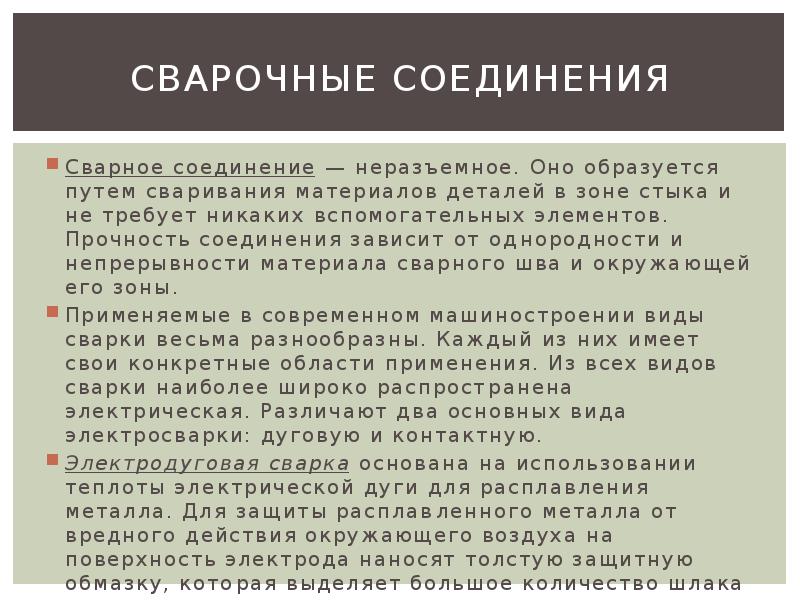

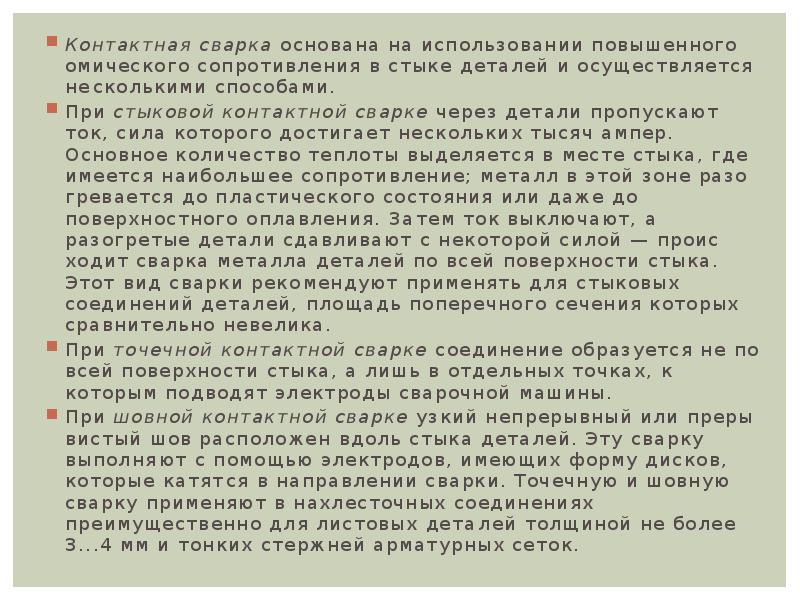

Сварочные соединения Сварное соединение — неразъемное. Оно образуется путем сваривания материалов деталей в зоне стыка и не требует никаких вспомогательных элементов. Прочность соединения зависит от однородности и непрерывности материала сварного шва и окружающей его зоны. Применяемые в современном машиностроении виды сварки весьма разнообразны. Каждый из них имеет свои конкретные области применения. Из всех видов сварки наиболее широко распространена электрическая. Различают два основных вида электросварки: дуговую и контактную. Электродуговая сварка основана на использовании теплоты электрической дуги для расплавления металла. Для защиты расплавленного металла от вредного действия окружающего воздуха на поверхность электрода наносят толстую защитную обмазку, которая выделяет большое количество шлака и газа, образуя изолирующую среду.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

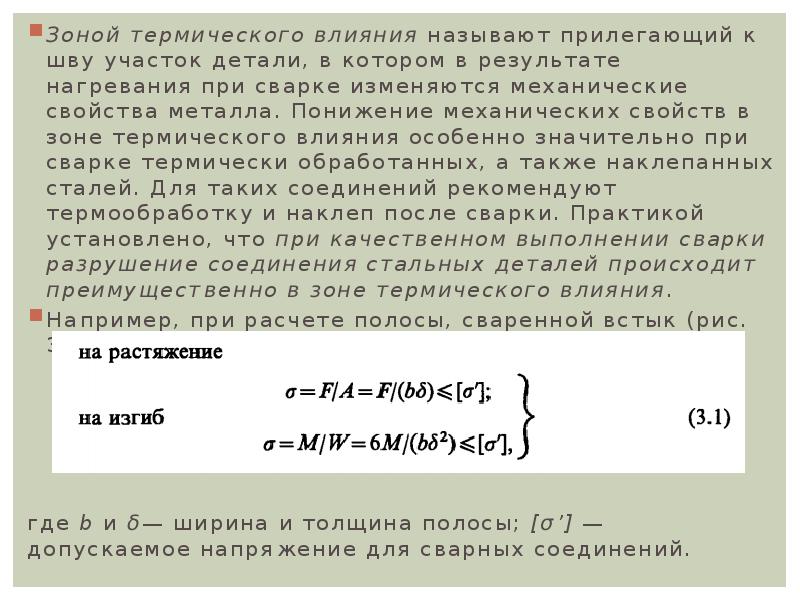

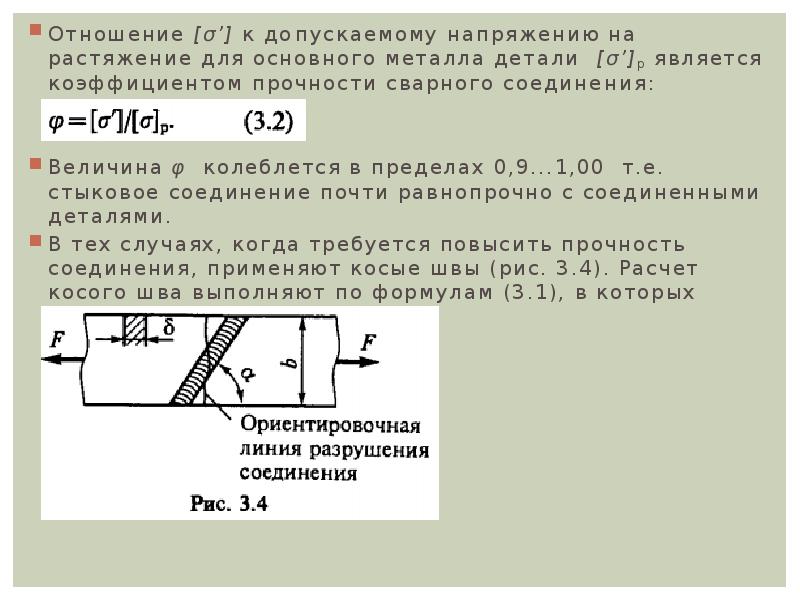

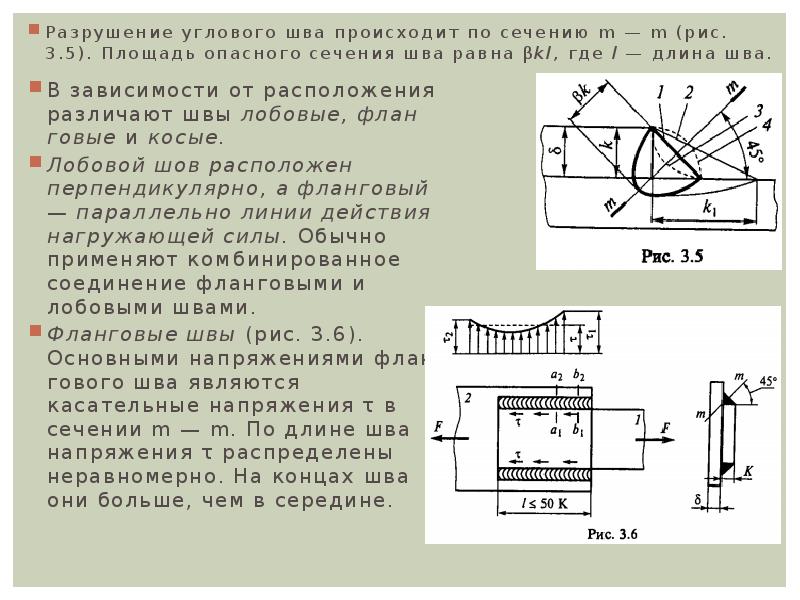

Конструкция и расчет на прочность Стыковое соединение во многих случаях является наиболее простым и надежным. Его следует применять везде, где допускает конструкция изделия. В зависимости от толщины соединяемых деталей соединение выполняют с обработкой или без обработки кромок, с подваркой и без подварки с другой стороны (рис. 3.3).

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

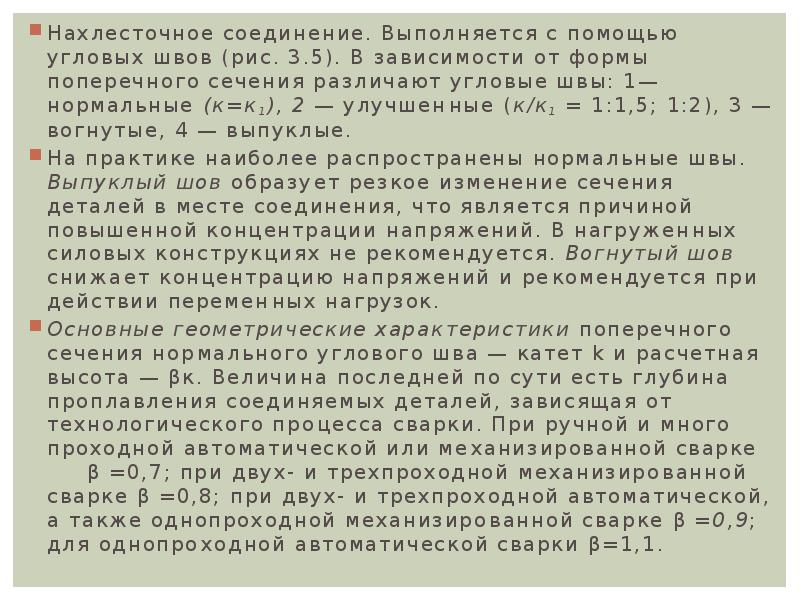

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

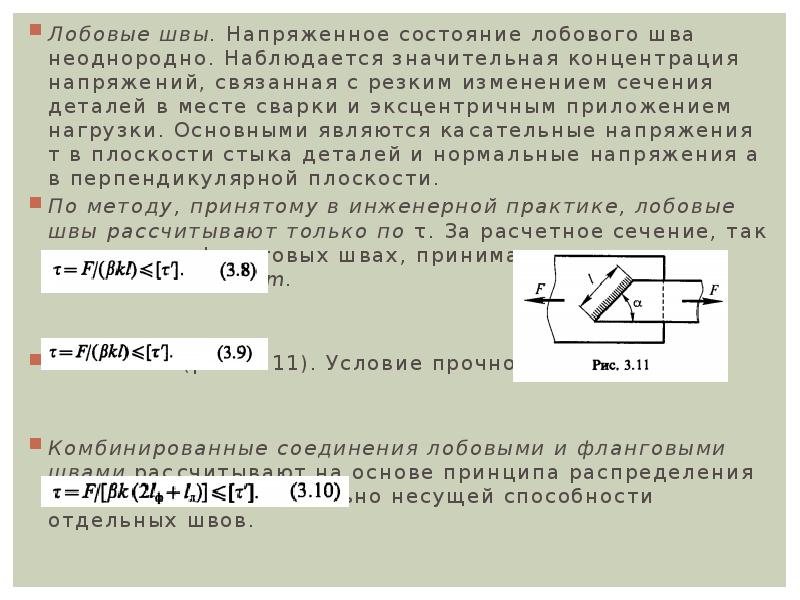

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

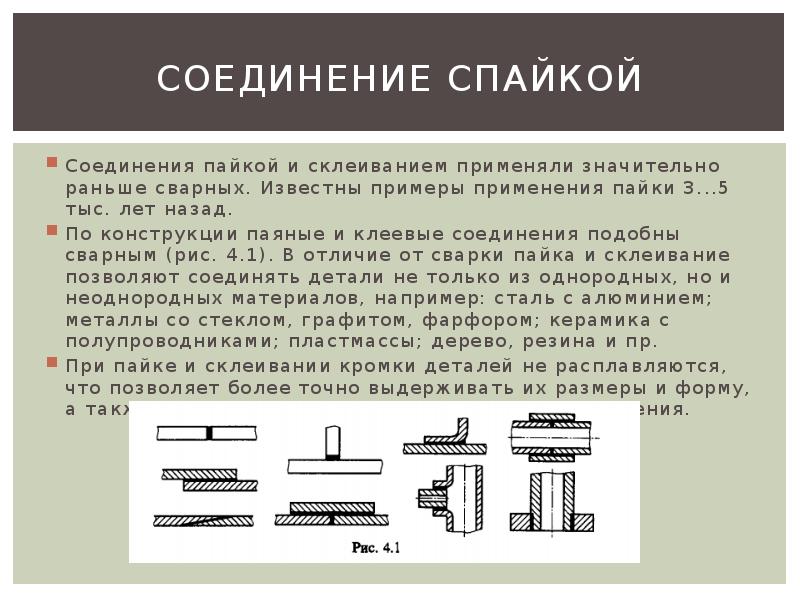

Соединение спайкой Соединения пайкой и склеиванием применяли значительно раньше сварных. Известны примеры применения пайки 3...5 тыс. лет назад. По конструкции паяные и клеевые соединения подобны сварным (рис. 4.1). В отличие от сварки пайка и склеивание позволяют соединять детали не только из однородных, но и неоднородных материалов, например: сталь с алюминием; металлы со стеклом, графитом, фарфором; керамика с полупроводниками; пластмассы; дерево, резина и пр. При пайке и склеивании кромки деталей не расплавляются, что позволяет более точно выдерживать их размеры и форму, а также производить повторные ремонтные соединения.

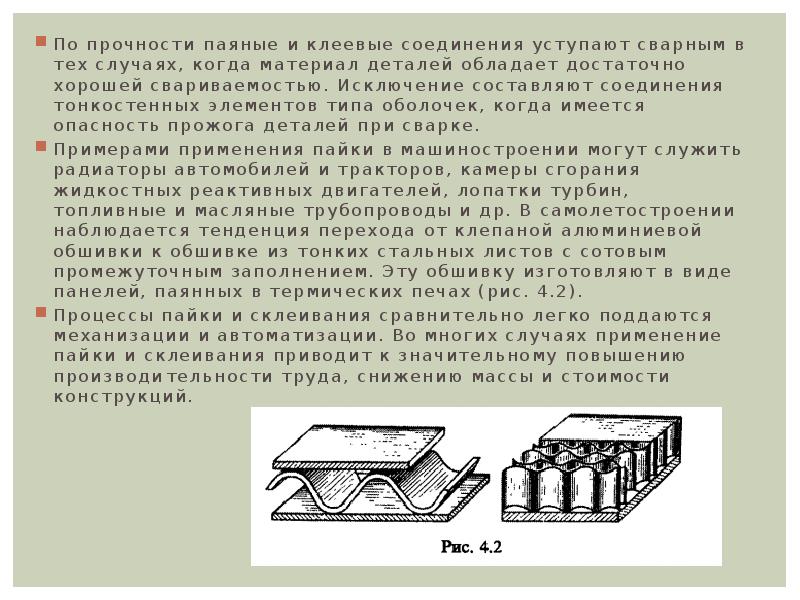

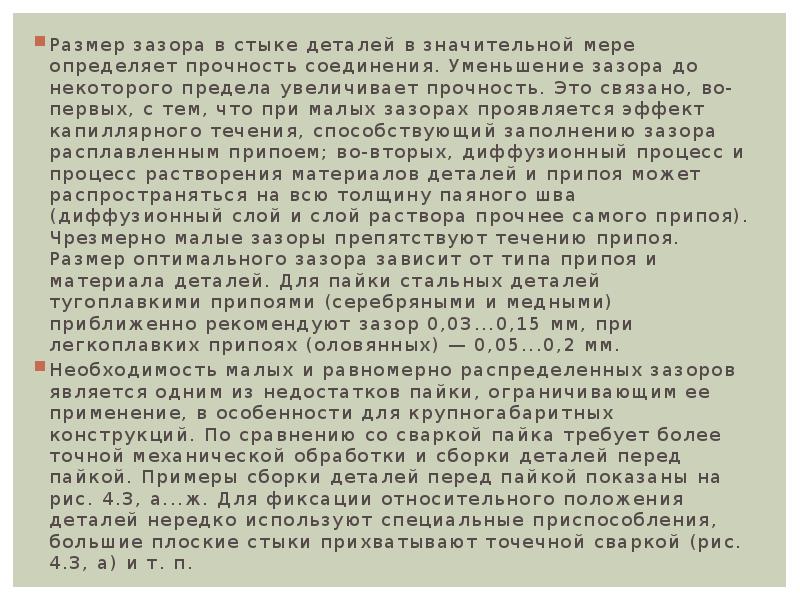

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

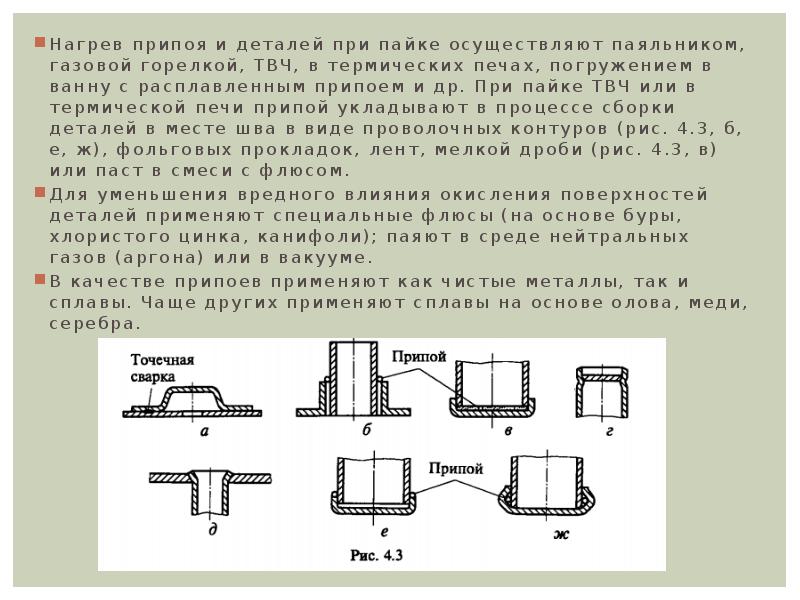

Слайд 29

Описание слайда:

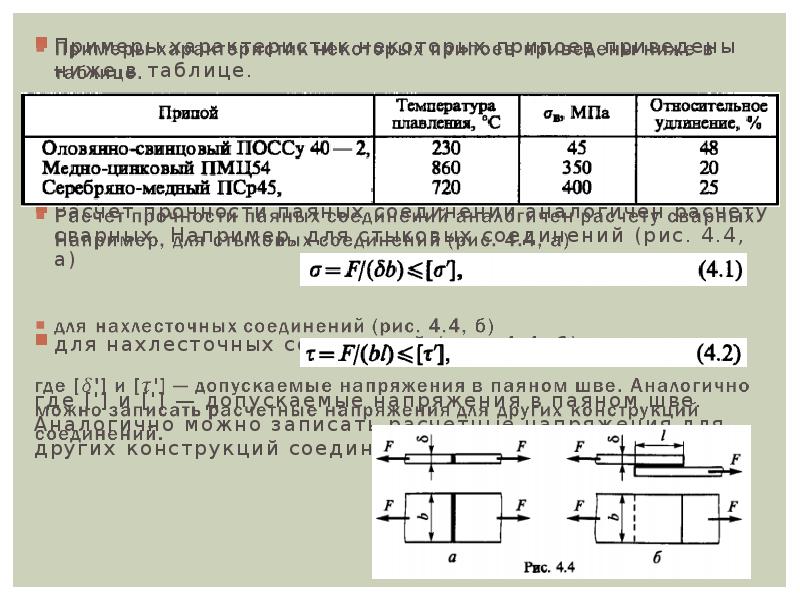

Слайд 30

Описание слайда:

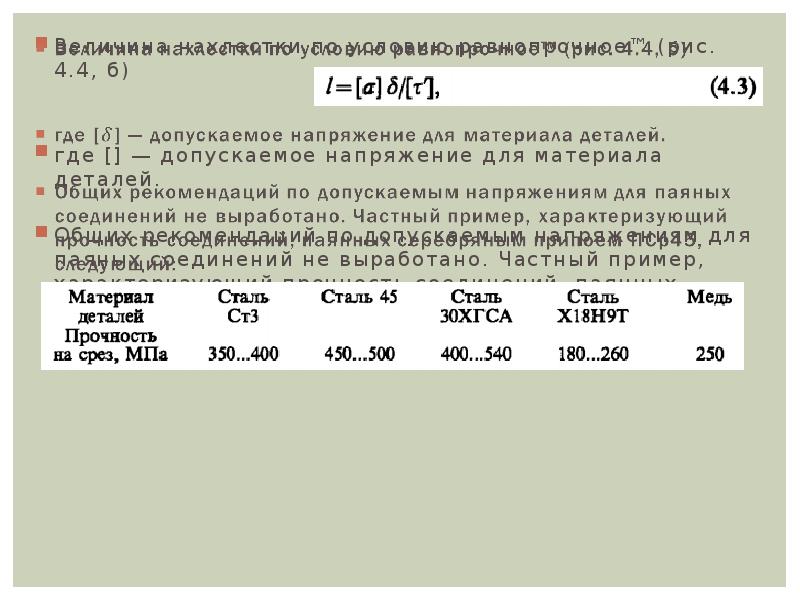

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

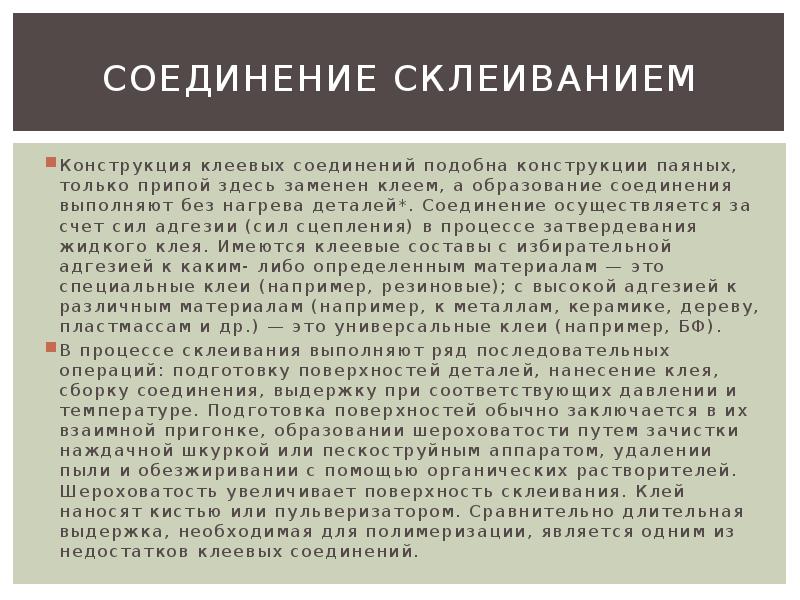

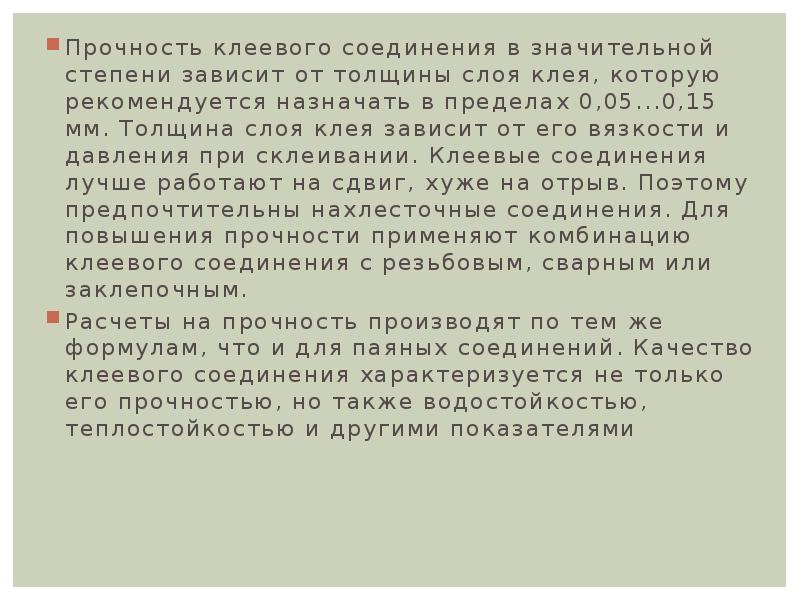

Соединение склеиванием Конструкция клеевых соединений подобна конструкции паяных, только припой здесь заменен клеем, а образование соединения выполняют без нагрева деталей*. Соединение осуществляется за счет сил адгезии (сил сцепления) в процессе затвердевания жидкого клея. Имеются клеевые составы с избирательной адгезией к каким- либо определенным материалам — это специальные клеи (например, резиновые); с высокой адгезией к различным материалам (например, к металлам, керамике, дереву, пластмассам и др.) — это универсальные клеи (например, БФ). В процессе склеивания выполняют ряд последовательных операций: подготовку поверхностей деталей, нанесение клея, сборку соединения, выдержку при соответствующих давлении и температуре. Подготовка поверхностей обычно заключается в их взаимной пригонке, образовании шероховатости путем зачистки наждачной шкуркой или пескоструйным аппаратом, удалении пыли и обезжиривании с помощью органических растворителей. Шероховатость увеличивает поверхность склеивания. Клей наносят кистью или пульверизатором. Сравнительно длительная выдержка, необходимая для полимеризации, является одним из недостатков клеевых соединений.

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

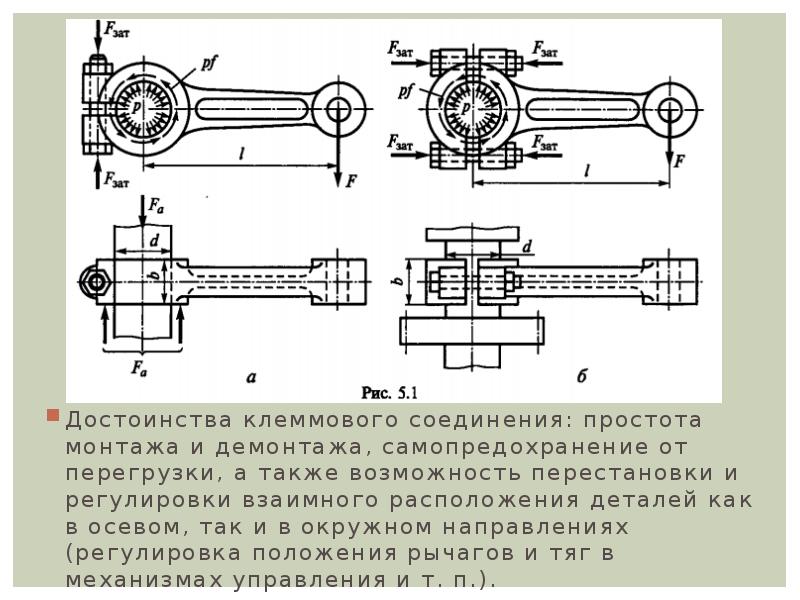

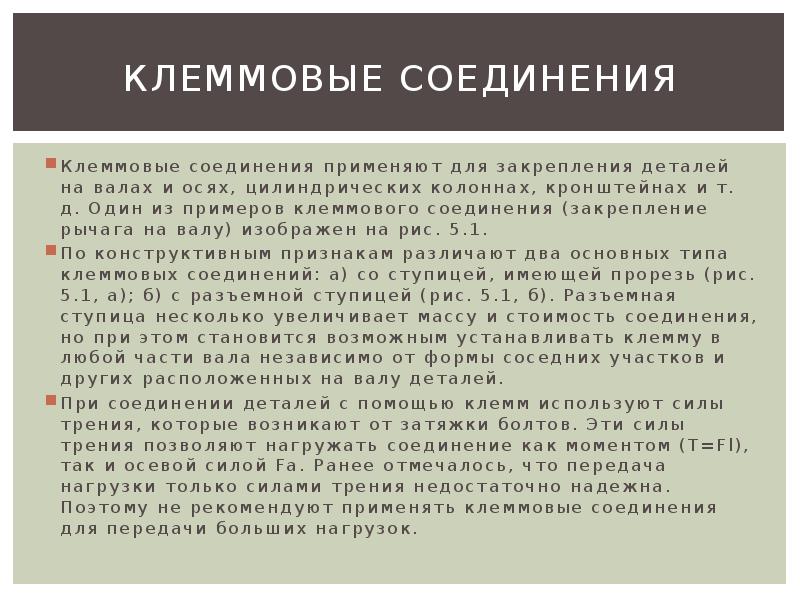

КЛЕММОВЫЕ СОЕДИНЕНИЯ Клеммовые соединения применяют для закрепления деталей на валах и осях, цилиндрических колоннах, кронштейнах и т. д. Один из примеров клеммового соединения (закрепление рычага на валу) изображен на рис. 5.1. По конструктивным признакам различают два основных типа клеммовых соединений: а) со ступицей, имеющей прорезь (рис. 5.1, а); б) с разъемной ступицей (рис. 5.1, б). Разъемная ступица несколько увеличивает массу и стоимость соединения, но при этом становится возможным устанавливать клемму в любой части вала независимо от формы соседних участков и других расположенных на валу деталей. При соединении деталей с помощью клемм используют силы трения, которые возникают от затяжки болтов. Эти силы трения позволяют нагружать соединение как моментом (T=Fl), так и осевой силой Fa. Ранее отмечалось, что передача нагрузки только силами трения недостаточно надежна. Поэтому не рекомендуют применять клеммовые соединения для передачи больших нагрузок.

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

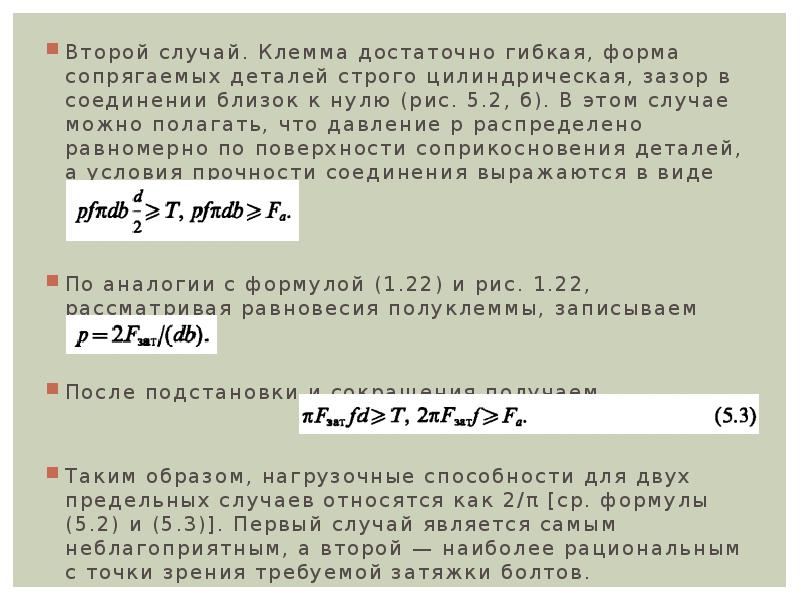

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

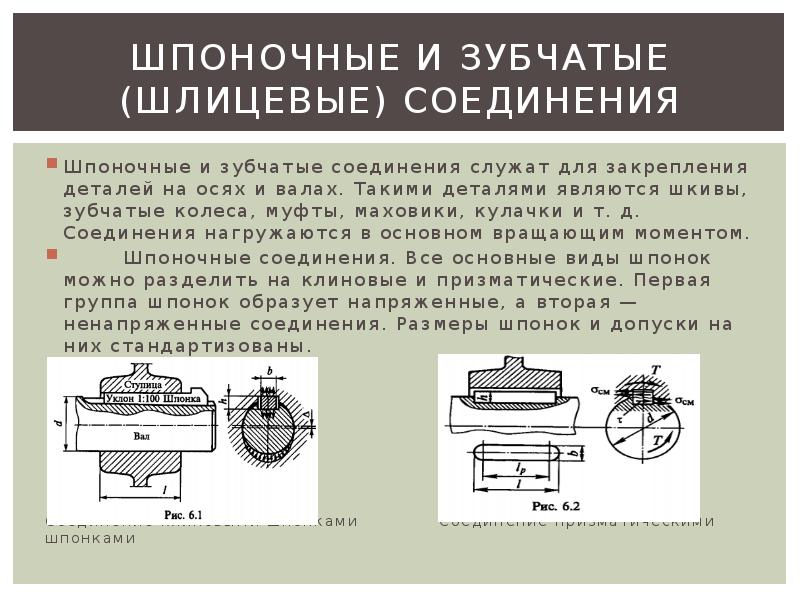

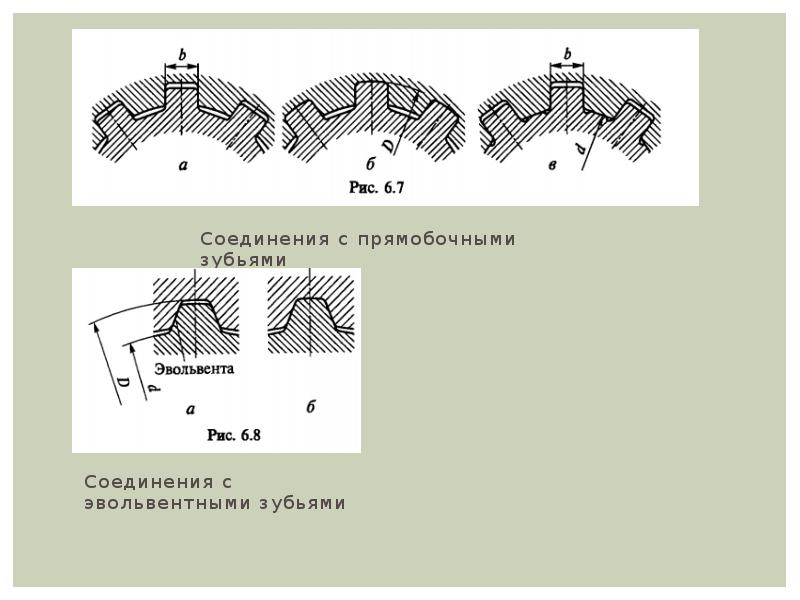

ШПОНОЧНЫЕ И ЗУБЧАТЫЕ (ШЛИЦЕВЫЕ) СОЕДИНЕНИЯ Шпоночные и зубчатые соединения служат для закрепления деталей на осях и валах. Такими деталями являются шкивы, зубчатые колеса, муфты, маховики, кулачки и т. д. Соединения нагружаются в основном вращающим моментом. Шпоночные соединения. Все основные виды шпонок можно разделить на клиновые и призматические. Первая группа шпонок образует напряженные, а вторая — ненапряженные соединения. Размеры шпонок и допуски на них стандартизованы. Соединение клиновыми шпонками Соединение призматическими шпонками

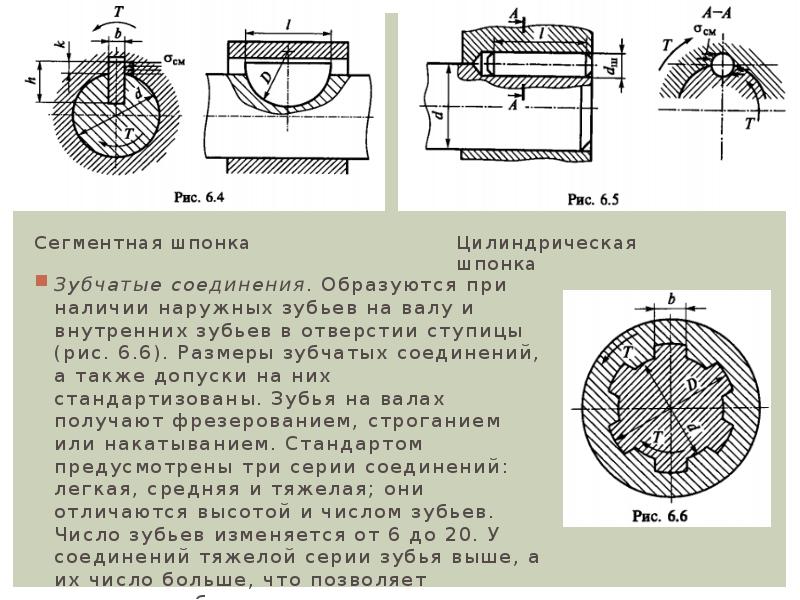

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

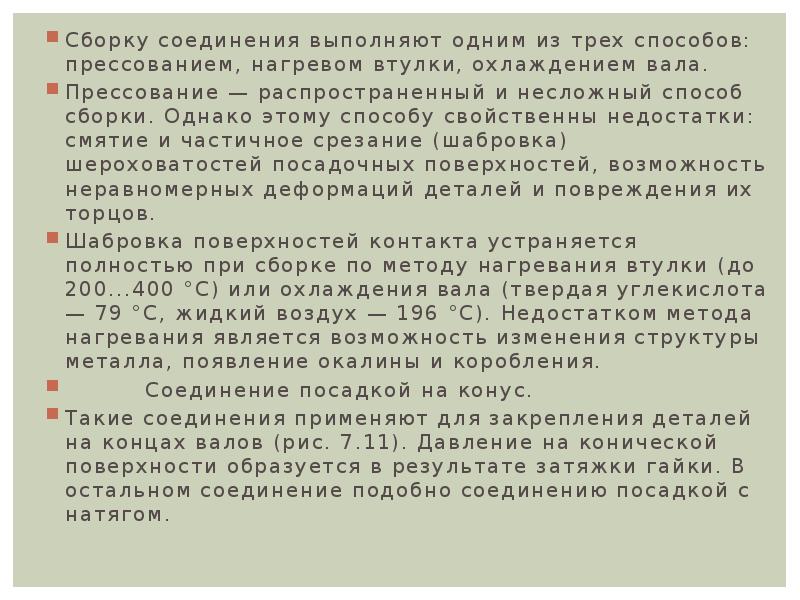

СОЕДИНЕНИЕ ДЕТАЛЕЙ ПОСАДКОЙ С НАТЯГОМ Соединение двух деталей по круговой цилиндрической поверхности можно осуществить непосредственно без применения болтов, шпонок и т. д. Для этого достаточно при изготовлении деталей обеспечить натяг посадки, а при сборке запрессовать одну деталь в другую (рис. 7.1). Натягом N называют положительную разность диаметров вала и отверстия: N=B—A.
