Слайд 1

Описание слайда:

Подготовил студент группы Ф-34пр Синкевич В.А.

Слайд 2

Описание слайда:

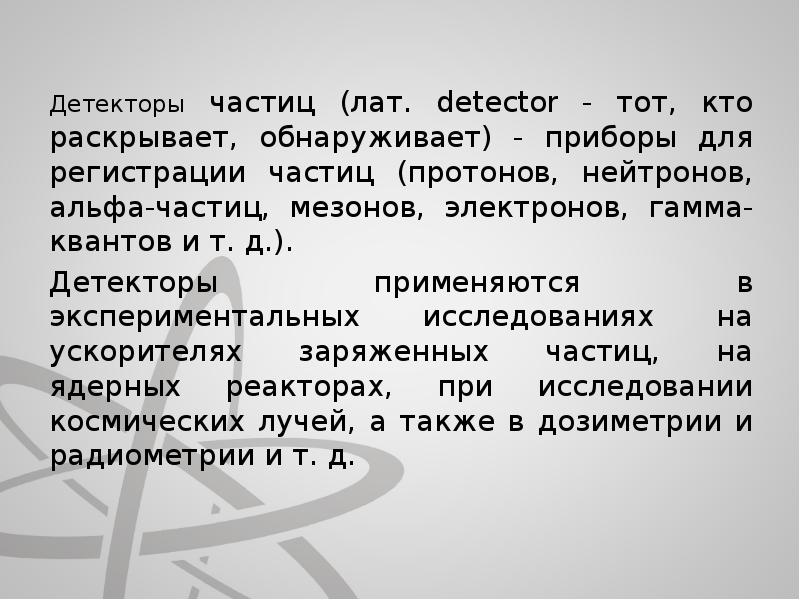

Детекторы частиц (лат. detector - тот, кто раскрывает, обнаруживает) - приборы для регистрации частиц (протонов, нейтронов, альфа-частиц, мезонов, электронов, гамма-квантов и т. д.). Детекторы частиц (лат. detector - тот, кто раскрывает, обнаруживает) - приборы для регистрации частиц (протонов, нейтронов, альфа-частиц, мезонов, электронов, гамма-квантов и т. д.). Детекторы применяются в экспериментальных исследованиях на ускорителях заряженных частиц, на ядерных реакторах, при исследовании космических лучей, а также в дозиметрии и радиометрии и т. д.

Слайд 3

Описание слайда:

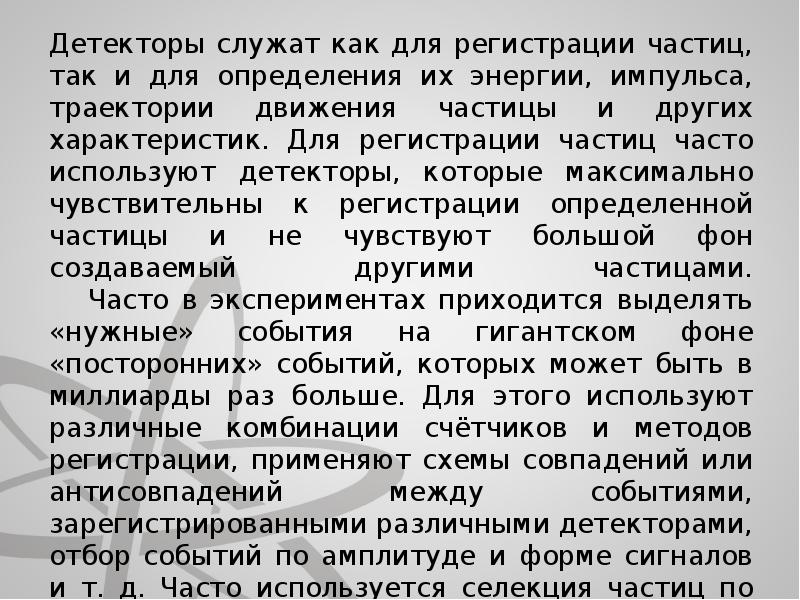

Детекторы служат как для регистрации частиц, так и для определения их энергии, импульса, траектории движения частицы и других характеристик. Для регистрации частиц часто используют детекторы, которые максимально чувствительны к регистрации определенной частицы и не чувствуют большой фон создаваемый другими частицами. Часто в экспериментах приходится выделять «нужные» события на гигантском фоне «посторонних» событий, которых может быть в миллиарды раз больше. Для этого используют различные комбинации счётчиков и методов регистрации, применяют схемы совпадений или антисовпадений между событиями, зарегистрированными различными детекторами, отбор событий по амплитуде и форме сигналов и т. д. Часто используется селекция частиц по времени пролёта ими определённого расстояния между детекторами, магнитный анализ и другие методы, которые позволяют надёжно выделить различные частицы. Детекторы служат как для регистрации частиц, так и для определения их энергии, импульса, траектории движения частицы и других характеристик. Для регистрации частиц часто используют детекторы, которые максимально чувствительны к регистрации определенной частицы и не чувствуют большой фон создаваемый другими частицами. Часто в экспериментах приходится выделять «нужные» события на гигантском фоне «посторонних» событий, которых может быть в миллиарды раз больше. Для этого используют различные комбинации счётчиков и методов регистрации, применяют схемы совпадений или антисовпадений между событиями, зарегистрированными различными детекторами, отбор событий по амплитуде и форме сигналов и т. д. Часто используется селекция частиц по времени пролёта ими определённого расстояния между детекторами, магнитный анализ и другие методы, которые позволяют надёжно выделить различные частицы.

Слайд 4

Описание слайда:

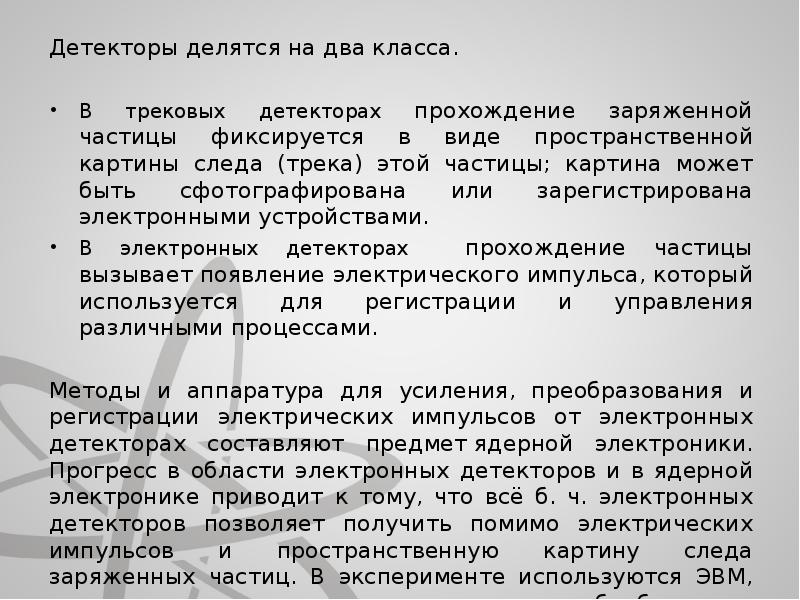

Детекторы делятся на два класса. Детекторы делятся на два класса. В трековых детекторах прохождение заряженной частицы фиксируется в виде пространственной картины следа (трека) этой частицы; картина может быть сфотографирована или зарегистрирована электронными устройствами. В электронных детекторах прохождение частицы вызывает появление электрического импульса, который используется для регистрации и управления различными процессами. Методы и аппаратура для усиления, преобразования и регистрации электрических импульсов от электронных детекторах составляют предмет ядерной электроники. Прогресс в области электронных детекторов и в ядерной электронике приводит к тому, что всё б. ч. электронных детекторов позволяет получить помимо электрических импульсов и пространственную картину следа заряженных частиц. В эксперименте используются ЭВМ, которые не только запоминают и обрабатывают информацию, получаемую с электронных детекторов, но и управляют условиями опыта.

Слайд 5

Описание слайда:

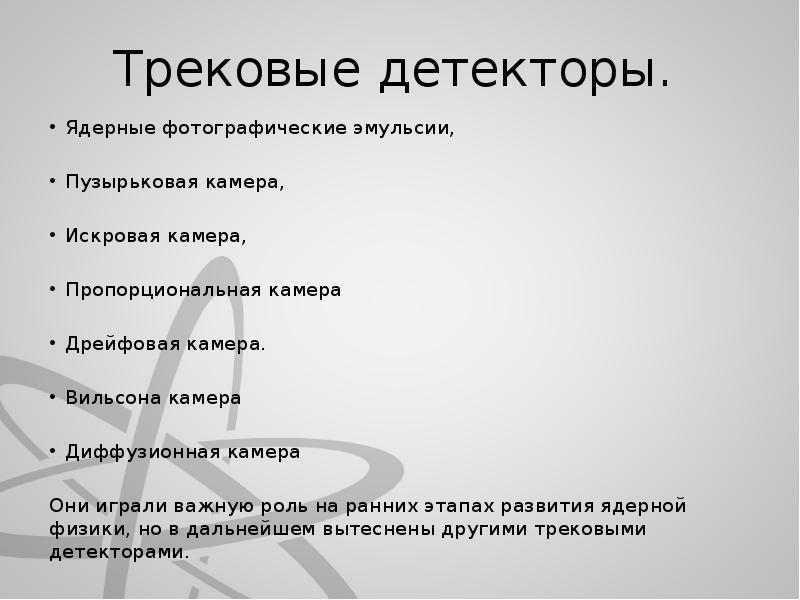

Трековые детекторы. Ядерные фотографические эмульсии, Пузырьковая камера, Искровая камера, Пропорциональная камера Дрейфовая камера. Вильсона камера Диффузионная камера Они играли важную роль на ранних этапах развития ядерной физики, но в дальнейшем вытеснены другими трековыми детекторами.

Слайд 6

Описание слайда:

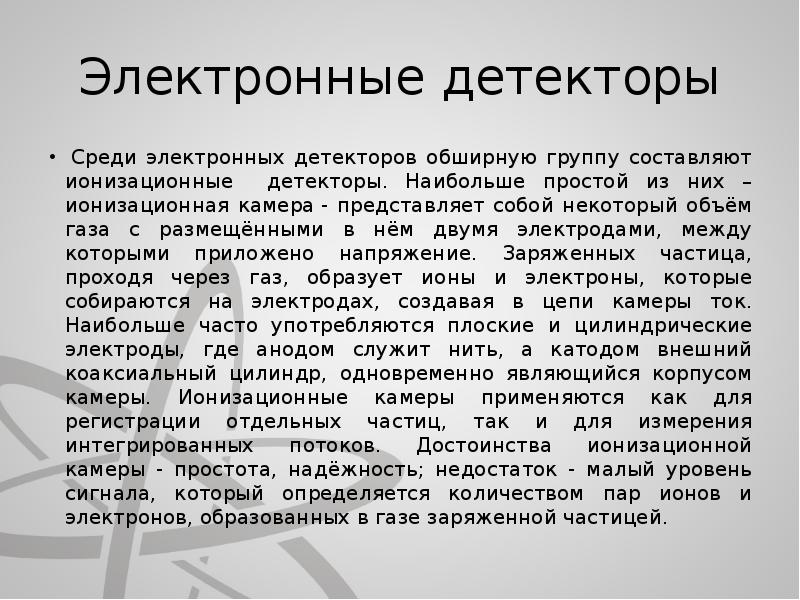

Электронные детекторы Среди электронных детекторов обширную группу составляют ионизационные детекторы. Наибольше простой из них – ионизационная камера - представляет собой некоторый объём газа с размещёнными в нём двумя электродами, между которыми приложено напряжение. Заряженных частица, проходя через газ, образует ионы и электроны, которые собираются на электродах, создавая в цепи камеры ток. Наибольше часто употребляются плоские и цилиндрические электроды, где анодом служит нить, а катодом внешний коаксиальный цилиндр, одновременно являющийся корпусом камеры. Ионизационные камеры применяются как для регистрации отдельных частиц, так и для измерения интегрированных потоков. Достоинства ионизационной камеры - простота, надёжность; недостаток - малый уровень сигнала, который определяется количеством пар ионов и электронов, образованных в газе заряженной частицей.

Слайд 7

Описание слайда:

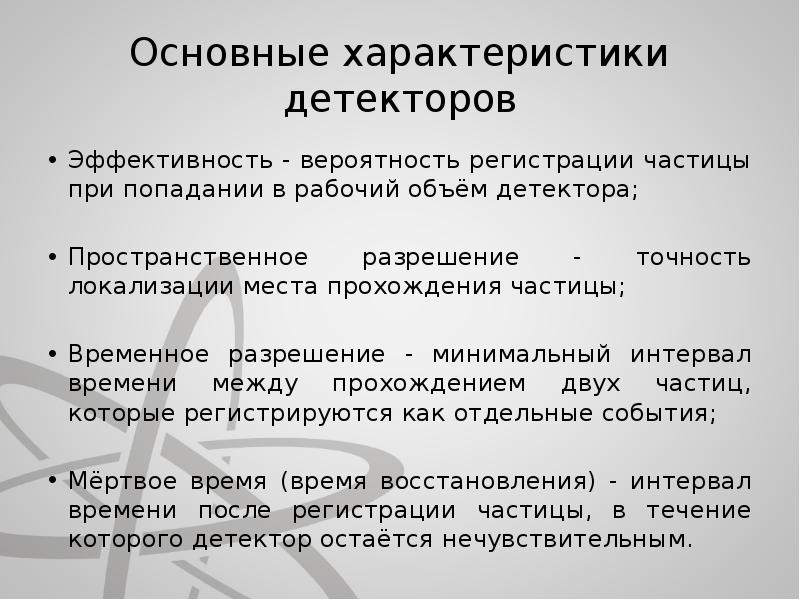

Основные характеристики детекторов Эффективность - вероятность регистрации частицы при попадании в рабочий объём детектора; Пространственное разрешение - точность локализации места прохождения частицы; Временное разрешение - минимальный интервал времени между прохождением двух частиц, которые регистрируются как отдельные события; Мёртвое время (время восстановления) - интервал времени после регистрации частицы, в течение которого детектор остаётся нечувствительным.
