Слайд 1


Квантовая радиофизика Санкт-Петербург, 2017
Описание слайда:
Квантовая радиофизика Санкт-Петербург, 2017

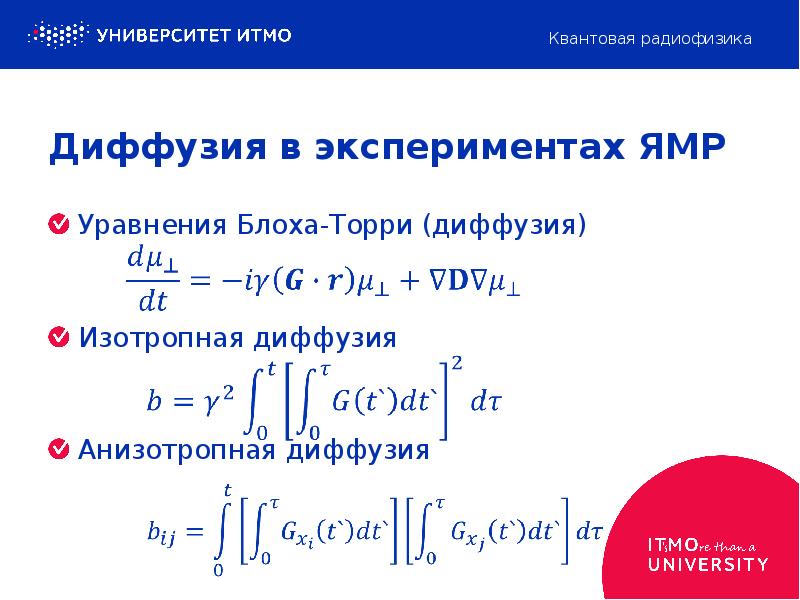

Слайд 2


Диффузия в экспериментах ЯМР Уравнения Блоха-Торри (диффузия) Изотропная диффузия Анизотропная диффузия
Описание слайда:
Диффузия в экспериментах ЯМР Уравнения Блоха-Торри (диффузия) Изотропная диффузия Анизотропная диффузия

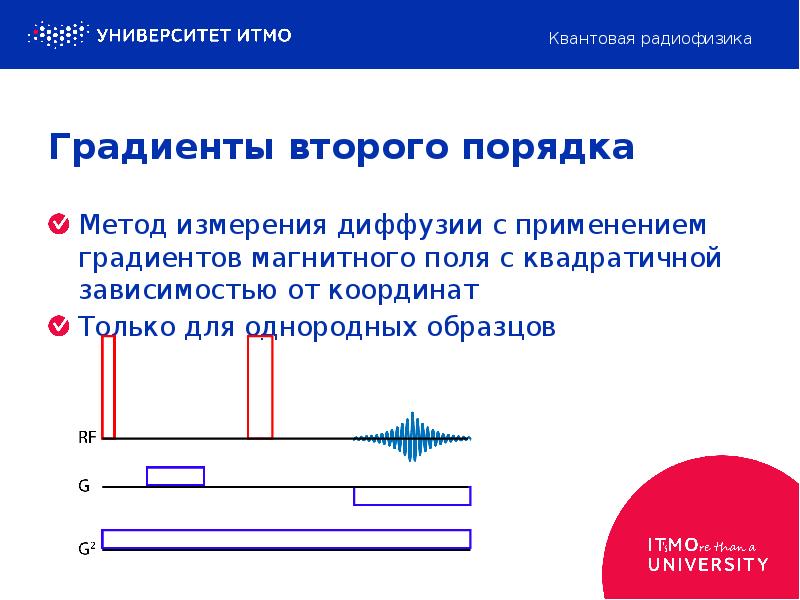

Слайд 3


Градиенты второго порядка Метод измерения диффузии с применением градиентов магнитного поля с квадратичной зависимостью от координат Только для...
Описание слайда:
Градиенты второго порядка Метод измерения диффузии с применением градиентов магнитного поля с квадратичной зависимостью от координат Только для однородных образцов

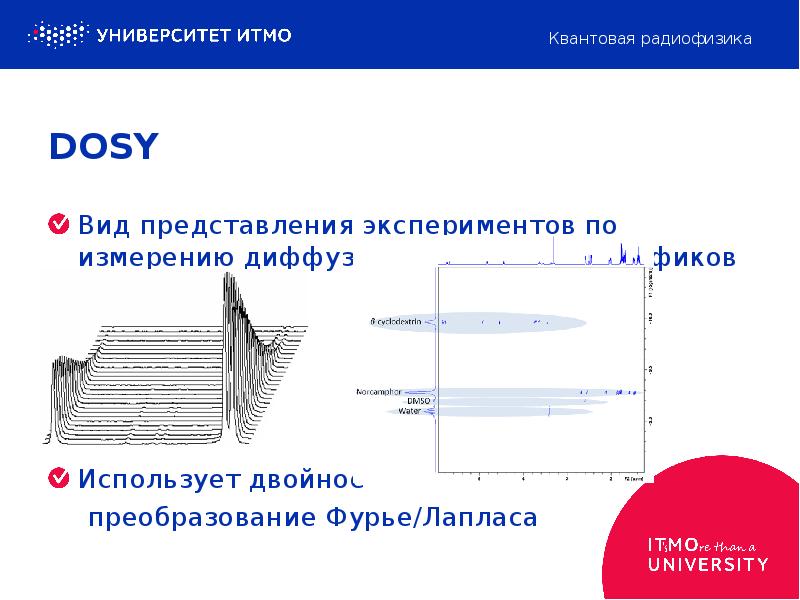

Слайд 4


DOSY Вид представления экспериментов по измерению диффузии в качестве 2D-графиков Использует двойное преобразование Фурье/Лапласа
Описание слайда:
DOSY Вид представления экспериментов по измерению диффузии в качестве 2D-графиков Использует двойное преобразование Фурье/Лапласа

Слайд 5


Экспериментальные помехи при измерении движения
Описание слайда:
Экспериментальные помехи при измерении движения

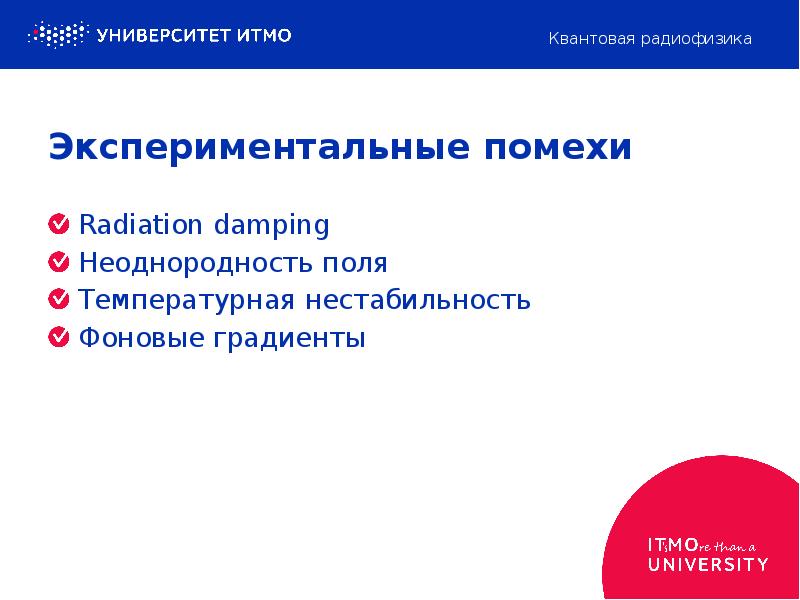

Слайд 6


Экспериментальные помехи Radiation damping Неоднородность поля Температурная нестабильность Фоновые градиенты
Описание слайда:
Экспериментальные помехи Radiation damping Неоднородность поля Температурная нестабильность Фоновые градиенты

Слайд 7

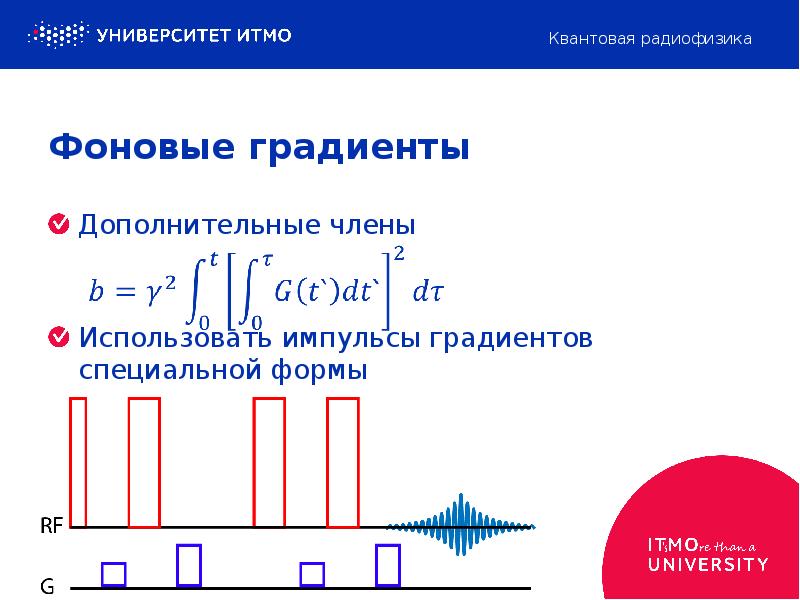

Фоновые градиенты Дополнительные члены Использовать импульсы градиентов специальной формы
Описание слайда:
Фоновые градиенты Дополнительные члены Использовать импульсы градиентов специальной формы

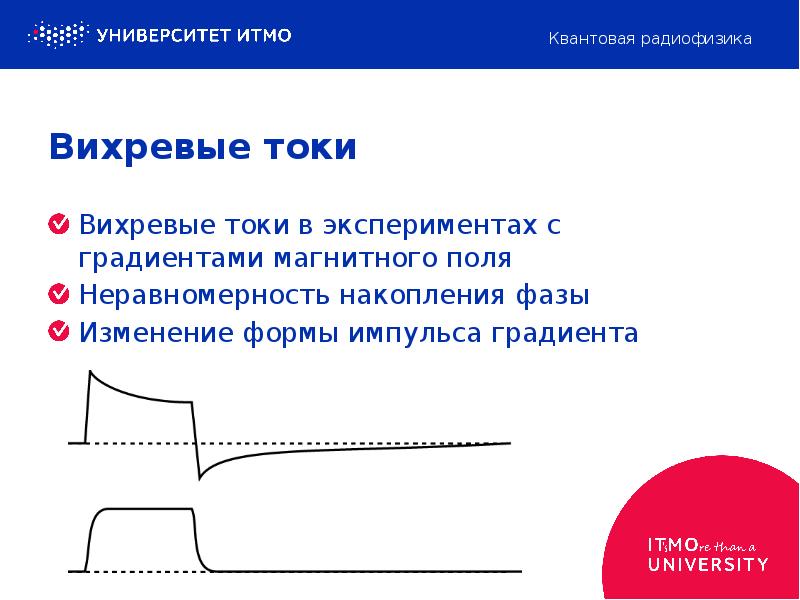

Слайд 8


Вихревые токи Вихревые токи в экспериментах с градиентами магнитного поля Неравномерность накопления фазы Изменение формы импульса градиента
Описание слайда:
Вихревые токи Вихревые токи в экспериментах с градиентами магнитного поля Неравномерность накопления фазы Изменение формы импульса градиента

Слайд 9

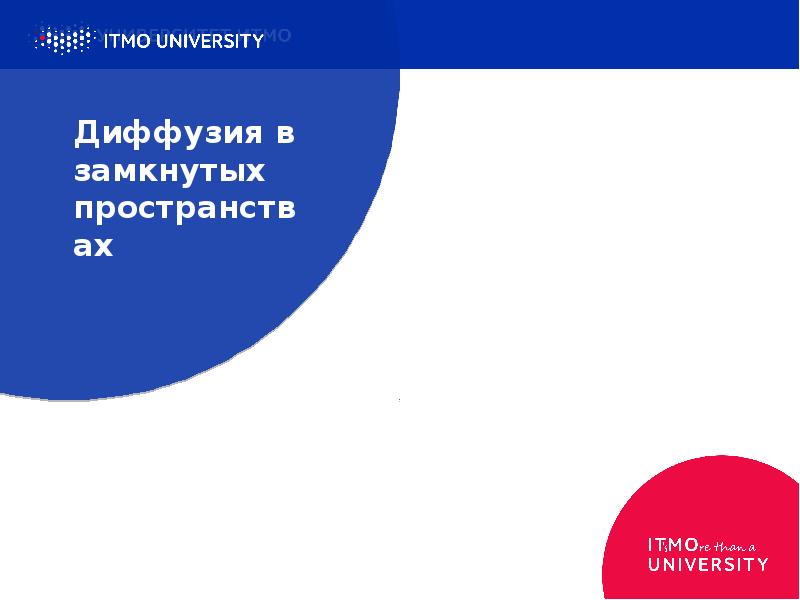

Диффузия в замкнутых пространствах
Описание слайда:
Диффузия в замкнутых пространствах

Слайд 10


Ограниченная диффузия в ЯМР Наличие физических ограничений для движения частиц приводит к ограничению подвижности
Описание слайда:
Ограниченная диффузия в ЯМР Наличие физических ограничений для движения частиц приводит к ограничению подвижности

Слайд 11

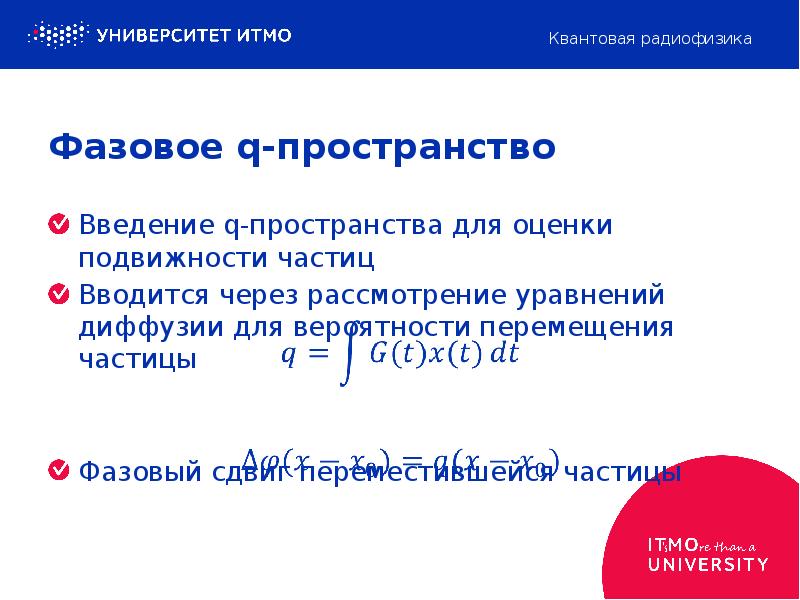

Фазовое q-пространство Введение q-пространства для оценки подвижности частиц Вводится через рассмотрение уравнений диффузии для вероятности...
Описание слайда:
Фазовое q-пространство Введение q-пространства для оценки подвижности частиц Вводится через рассмотрение уравнений диффузии для вероятности перемещения частицы Фазовый сдвиг переместившейся частицы

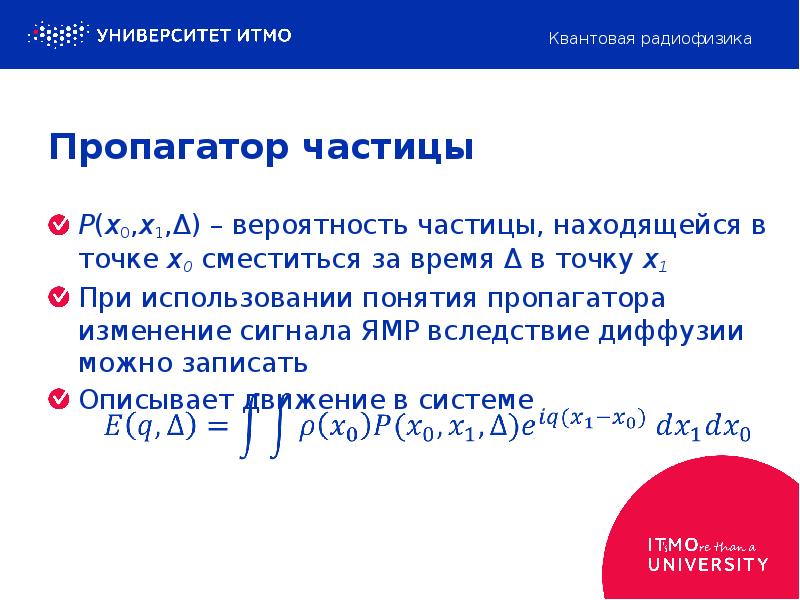

Слайд 12


Пропагатор частицы P(x0,x1,Δ) – вероятность частицы, находящейся в точке x0 сместиться за время Δ в точку x1 При использовании понятия пропагатора...
Описание слайда:
Пропагатор частицы P(x0,x1,Δ) – вероятность частицы, находящейся в точке x0 сместиться за время Δ в точку x1 При использовании понятия пропагатора изменение сигнала ЯМР вследствие диффузии можно записать Описывает движение в системе

Слайд 13

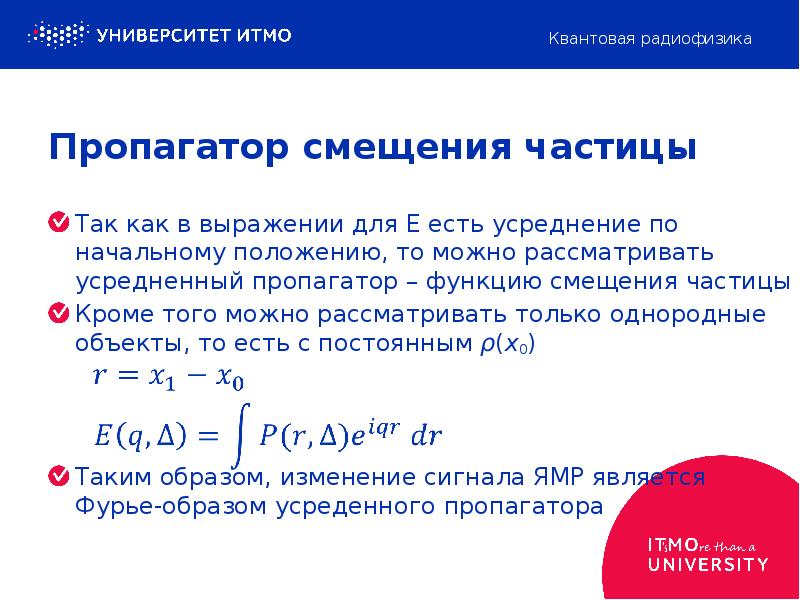

Пропагатор смещения частицы Так как в выражении для E есть усреднение по начальному положению, то можно рассматривать усредненный пропагатор –...
Описание слайда:
Пропагатор смещения частицы Так как в выражении для E есть усреднение по начальному положению, то можно рассматривать усредненный пропагатор – функцию смещения частицы Кроме того можно рассматривать только однородные объекты, то есть с постоянным ρ(x0) Таким образом, изменение сигнала ЯМР является Фурье-образом усреденного пропагатора

Слайд 14

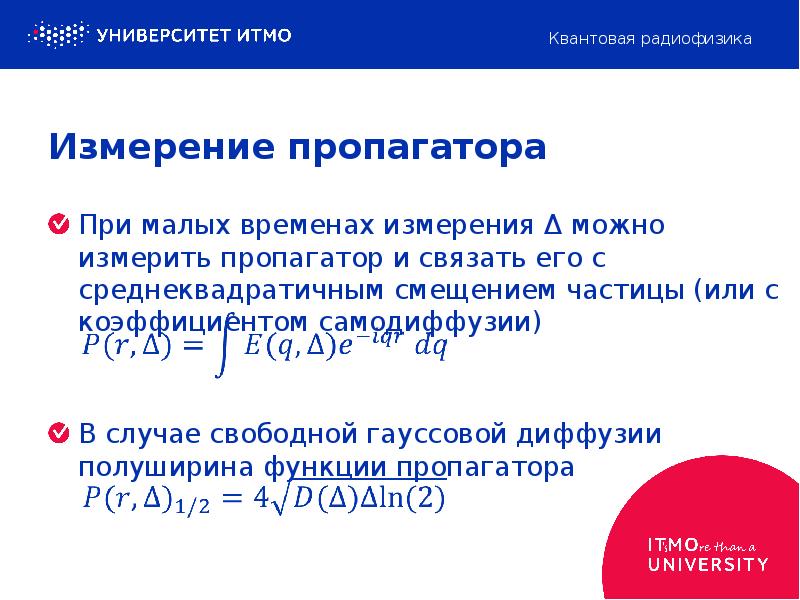

Измерение пропагатора При малых временах измерения Δ можно измерить пропагатор и связать его с среднеквадратичным смещением частицы (или с...
Описание слайда:
Измерение пропагатора При малых временах измерения Δ можно измерить пропагатор и связать его с среднеквадратичным смещением частицы (или с коэффициентом самодиффузии) В случае свободной гауссовой диффузии полуширина функции пропагатора

Слайд 15

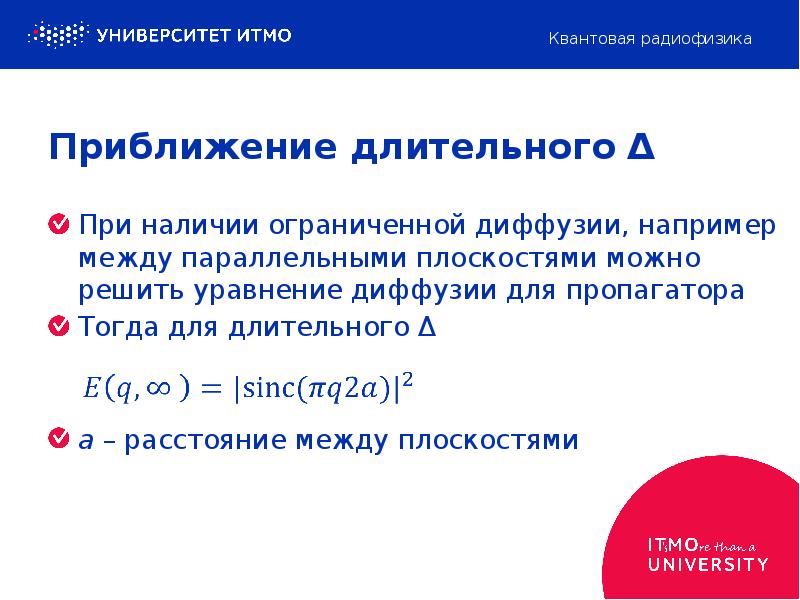

Приближение длительного Δ При наличии ограниченной диффузии, например между параллельными плоскостями можно решить уравнение диффузии для пропагатора...
Описание слайда:
Приближение длительного Δ При наличии ограниченной диффузии, например между параллельными плоскостями можно решить уравнение диффузии для пропагатора Тогда для длительного Δ a – расстояние между плоскостями
