Слайд 1


Динамика машин
Описание слайда:
Динамика машин

Слайд 2


Задачи динамики: Прямая задача Обратная задача Заданы: силы законы движения Требуется определить: законы движения силы, действующие на систему
Описание слайда:
Задачи динамики: Прямая задача Обратная задача Заданы: силы законы движения Требуется определить: законы движения силы, действующие на систему

Слайд 3


Классификация сил, действующих на машину
Описание слайда:
Классификация сил, действующих на машину

Слайд 4


I. Задаваемые силы
Описание слайда:
I. Задаваемые силы

Слайд 5


1.1 Движущая сила 0 ≤ α < 90◦ dAД = Рдв· dS·cosα
Описание слайда:
1.1 Движущая сила 0 ≤ α < 90◦ dAД = Рдв· dS·cosα

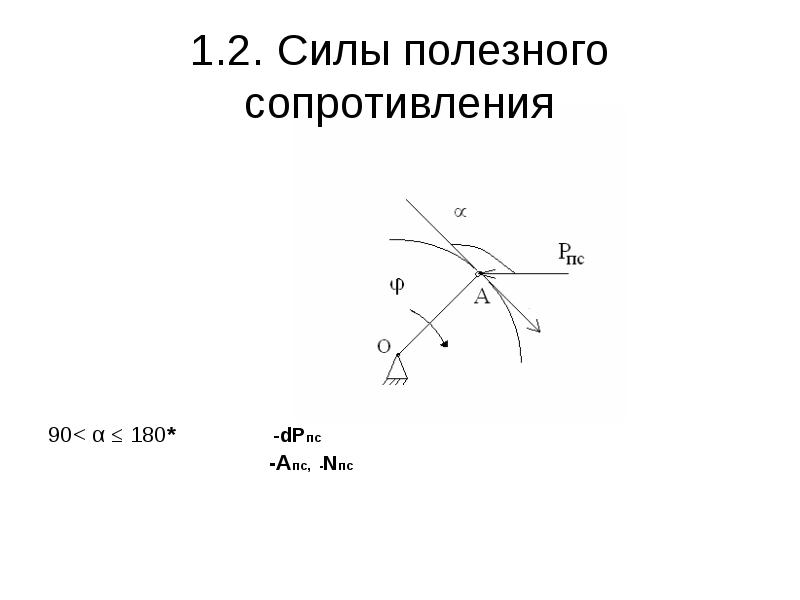

Слайд 6


1.2. Силы полезного сопротивления 90< α ≤ 180* -dРпс -Апс, -Nпс
Описание слайда:
1.2. Силы полезного сопротивления 90< α ≤ 180* -dРпс -Апс, -Nпс

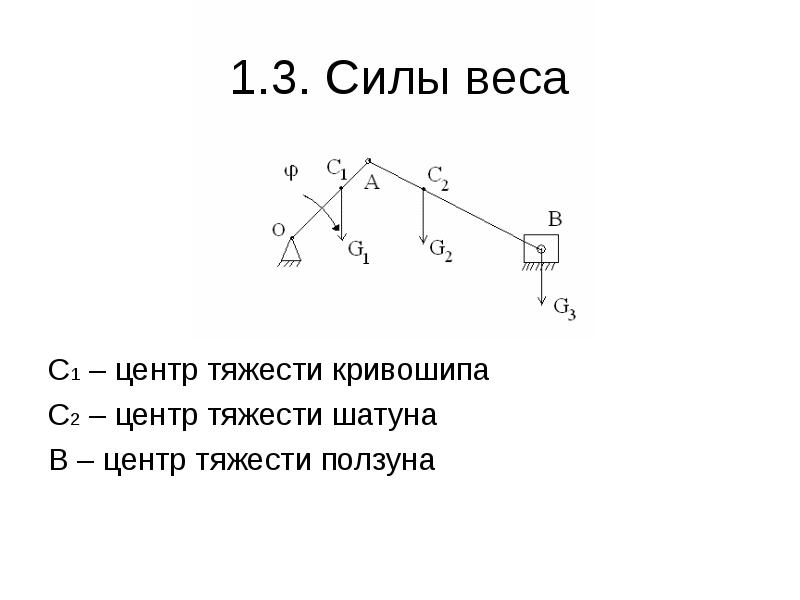

Слайд 7


1.3. Силы веса C1 – центр тяжести кривошипа С2 – центр тяжести шатуна В – центр тяжести ползуна
Описание слайда:
1.3. Силы веса C1 – центр тяжести кривошипа С2 – центр тяжести шатуна В – центр тяжести ползуна

Слайд 8


1.4. Сила упругости
Описание слайда:
1.4. Сила упругости

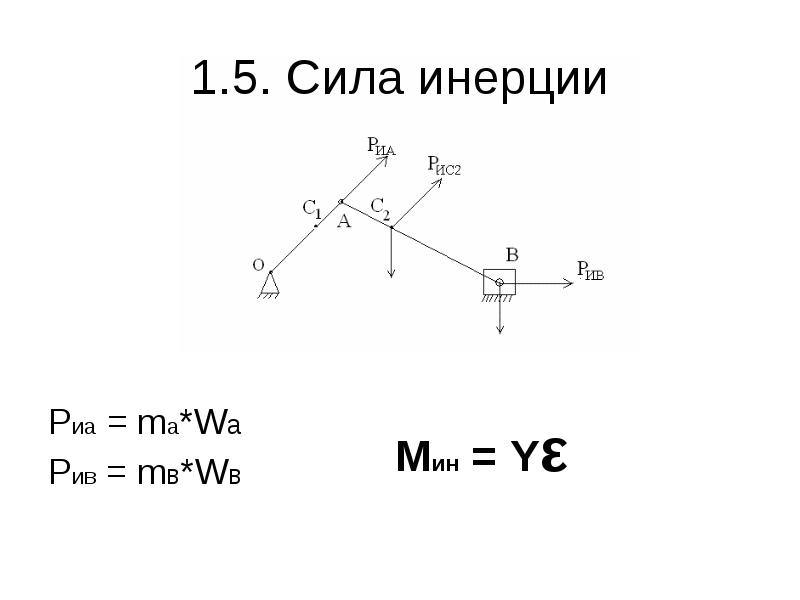

Слайд 9


1.5. Сила инерции Риа = ma*Wa Pив = mв*Wв
Описание слайда:
1.5. Сила инерции Риа = ma*Wa Pив = mв*Wв

Слайд 10


1.6. Силы трения Fтр – чем меньше силы трения, тем лучше
Описание слайда:
1.6. Силы трения Fтр – чем меньше силы трения, тем лучше

Слайд 11


2. Силы реакции связи P=P(S; V; W, t) P=P(S) – сила упругости P=P(V) – сила вязкого сопротивления P=P(W) – сила инерции P=P(t) – релаксация,...
Описание слайда:
2. Силы реакции связи P=P(S; V; W, t) P=P(S) – сила упругости P=P(V) – сила вязкого сопротивления P=P(W) – сила инерции P=P(t) – релаксация, ползучесть, старение

Слайд 12


Уравнение движения машин E = mV^2 / 2 - при поступательном движении E = Yω^2 / 2 - при вращательном движении dE = dAдс – dAпс ± dAвеса – dAтр...
Описание слайда:
Уравнение движения машин E = mV^2 / 2 - при поступательном движении E = Yω^2 / 2 - при вращательном движении dE = dAдс – dAпс ± dAвеса – dAтр дифференциальное уравнение движения машин η = Aпс/Адс, 0 ≤ η < 1
