Вы можете ознакомиться и скачать презентацию на тему Дисперсионные искажения сигналов. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Дисперсионные искажения сигналов Одним из важных явлений процесса распространения импульсных сигналов по оптическим кабелям является дисперсия – рассеяние во времени спектральных и модовых (характеристик) составляющих оптических сигналов. В результате дисперсии импульсный сигнал на вход приемного устройства приходит тем более искаженным, чем больше линия

Слайд 2

Описание слайда:

Дисперсия приводит к увеличению дли-тельности импульса (уширение импульса) при его прохождении о оптическому кабелю, межсимвольных помех, и в конечном счете – к ограничению пропускной способности кабеля. Дисперсионные искажения имеют характер фазовых искажений сигнала и обусловлено различием времени распространения различных мод в световоде и наличием частотной 3ависимости показателя преломления.

Слайд 3

Описание слайда:

Модовая дисперсия Разные моды имеют различную скорость распространения. В геометрической интерпретации соответствующие модам лучи идут под разными углами, проходят различный путь в сердцевине волокна, и следовательно, поступают на выход с различной задержкой. В кабелях со ступенчатыми волокнами модовая дисперсия определяется:

Слайд 4

Описание слайда:

где с – скорость света (с=3*105 км/ч) где с – скорость света (с=3*105 км/ч) l – длина оптического волокна lc – длина связи мод (lc =5-7 км для СОВ) – это длина ОВ, после прохождения которой в результате взаимного преобразования мод на нерегуляр-ностях (обмен энергии между модами и их высвечивание) соотношение между мощностями различных мод становиться практически постоян-ным. Модовая дисперсия в этом случае возрастает уже не по линейному , а по корень - квадратичному закону. В кабелях с градиентными волокнами модовая дисперсия определяется :

Слайд 5

Описание слайда:

Лучевая модель иллюстрирующая механизмы возникновения модовой дисперсии в ступенчатых (а) и градиентных (б) волокон (рисунок 1) Лучевая модель иллюстрирующая механизмы возникновения модовой дисперсии в ступенчатых (а) и градиентных (б) волокон (рисунок 1) В целом задержка мод оказывается приблизительно одинаковой, а уширение импульсов по сравнению со ступенчатыми волокнами снижается более чем в 10 раз.

Слайд 6

Описание слайда:

Хроматическая (частотная) дисперсия Данная дисперсия вызвана наличием спектра частот у источника излучения, характером диаграммы направленостью и его некогерентностью. Она делиться на материальную, волноводную и профильную(для реальных волокон)

Слайд 7

Описание слайда:

Материальная дисперсия

Слайд 8

Описание слайда:

Для инженерных расчетов используют упрощенную формулу, не учитывающую форму профиля показателя преломления (для идеального ступенчатого ППП): τмат= Δ λ*l*М (λ), где : Δ λ – ширина спектра излучения источника обычно соответствует 1-3 нм для лазера и 20-40 нм для СИД; М (λ) – удельная материальная дисперсия (пс/(км*нм)) l – длина линии, км. С увеличением длины волны значение τмат уменьшается, а затем проходит через нуль и приобретает минусовое значение.

Слайд 9

Описание слайда:

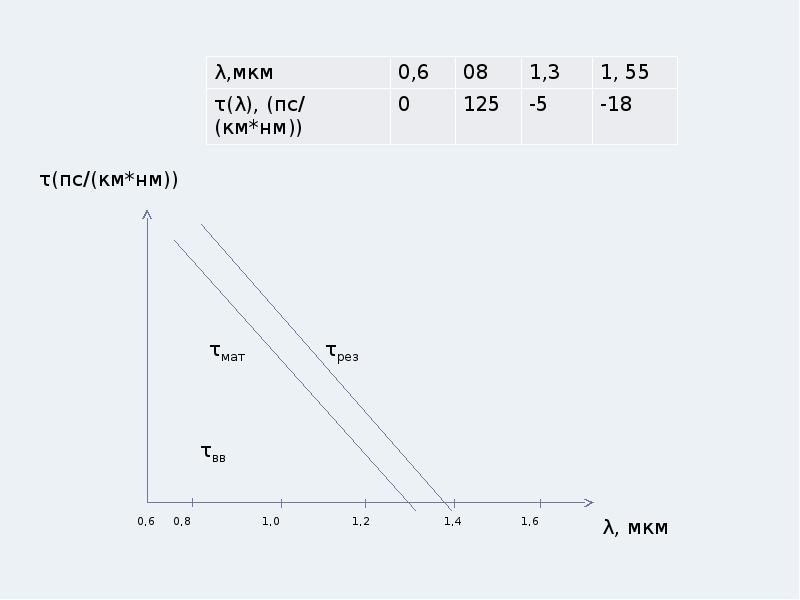

Знак и величина материальной дисперсии зависят от материала, используемого для изготовления ОВ. Для кварцевого стекла М(λ) имеет зависимость: Знак и величина материальной дисперсии зависят от материала, используемого для изготовления ОВ. Для кварцевого стекла М(λ) имеет зависимость:

Слайд 10

Описание слайда:

Волноводная (внутримодовая) дисперсия Обусловлена процессами внутри моды. Она характеризуется зависимостью коэффициента распространения моды от длины волны γ=ϕ(λ). Являясь составной частью хроматической дисперсии, волноводная дисперсия зависит от ширины передаваемого спектра частот. Для инженерных расчетов используется упрощенная формула: τвв = Δ λ*l*B (λ) где B (λ) – удельная волноводная дисперсия, пс/км*нм; Δ λ – ширина спектра излучения источника, нм; l – длина линии, км. Вблизи длины волны λ = 1,35 мкм происходит взаимная компенсация материальной и волновой дисперсии

Слайд 11

Описание слайда:

B(λ) характеризуется направляющими свойствами сердцевины ОВ; зависимостью групповой скорости моды от длины волны, это приводит к различию скоростей распространения частотных составляющих излучаемого спектра. Поэтому внутримодовая дисперсия, в первую очередь определяется профилем показателя преломления ОВ и пропорциональна ширине спектра излучения источника Δλ. B(λ) характеризуется направляющими свойствами сердцевины ОВ; зависимостью групповой скорости моды от длины волны, это приводит к различию скоростей распространения частотных составляющих излучаемого спектра. Поэтому внутримодовая дисперсия, в первую очередь определяется профилем показателя преломления ОВ и пропорциональна ширине спектра излучения источника Δλ.

Слайд 12

Описание слайда:

Профильная дисперсия Профильная дисперсия обусловлена отклонением геометрических размеров волокна от номинальных значений. Основные причины: поперечные и продольные малые отклонения (флуктуация) геометрических размеров и формы волокна (на пример, небольшая эллиптичность поперечного сечения волокна);изменения границы профиля ПП; осевые и внеосевые провалы ППП, вызванные особенностями технологии изготовления ОВ.

Слайд 13

Описание слайда:

Для инженерных расчетов профильной дисперсии используется следующая формула Для инженерных расчетов профильной дисперсии используется следующая формула Τпр = Δλ*l*П(λ), где П (λ) – удельная профильная дисперсия, пс/км *нм; Δ λ – ширина спектра излучения источника, нм; l – длина линии, км.

Слайд 14

Описание слайда:

Продольные флуктуации могут возникать в процессе изготовления ОВ и ОК, строительства и эксплуатации ВОЛС. В ряде случаев профильная дисперсия может оказать существенное влияние на общую дисперсию. Профильная дисперсия может появляться как в многомодовых, так и в одномодовых ОВ. Продольные флуктуации могут возникать в процессе изготовления ОВ и ОК, строительства и эксплуатации ВОЛС. В ряде случаев профильная дисперсия может оказать существенное влияние на общую дисперсию. Профильная дисперсия может появляться как в многомодовых, так и в одномодовых ОВ. Результирующее значение дисперсии определяется по формуле:
