Слайд 1


Основные понятия Электрическая схема - это графическое изображение электрической цепи, включающее в себя условные обозначения устройств и...
Описание слайда:
Основные понятия Электрическая схема - это графическое изображение электрической цепи, включающее в себя условные обозначения устройств и показывающее соединение этих устройств.

Слайд 2


Простейшие пассивные элементы
Описание слайда:
Простейшие пассивные элементы

Слайд 3


Простейшие пассивные элементы
Описание слайда:
Простейшие пассивные элементы

Слайд 4


Простейшие пассивные элементы Конденсатор – это пассивный элемент, характеризующийся емкостью. Емкость определяется отношением заряда q на обкладках...
Описание слайда:
Простейшие пассивные элементы Конденсатор – это пассивный элемент, характеризующийся емкостью. Емкость определяется отношением заряда q на обкладках конденсатора к напряжению u между ними

Слайд 5


Активные элементы схемы замещения Источник ЭДС - это источник, характеризующийся электродвижущей силой и внутренним сопротивлением. Идеальным...
Описание слайда:
Активные элементы схемы замещения Источник ЭДС - это источник, характеризующийся электродвижущей силой и внутренним сопротивлением. Идеальным называется источник ЭДС, внутреннее сопротивление которого равно нулю.

Слайд 6


Схемы замещения источников электрической энергии
Описание слайда:
Схемы замещения источников электрической энергии

Слайд 7

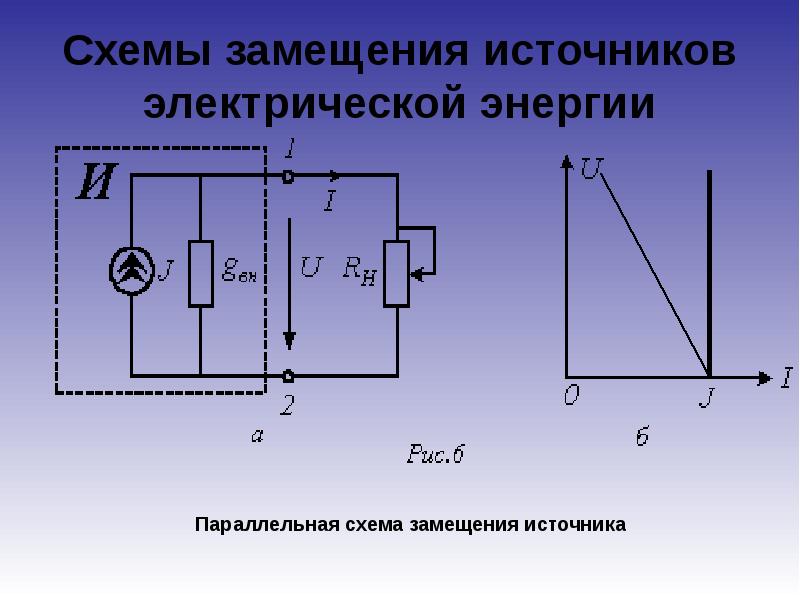

Схемы замещения источников электрической энергии
Описание слайда:
Схемы замещения источников электрической энергии

Слайд 8

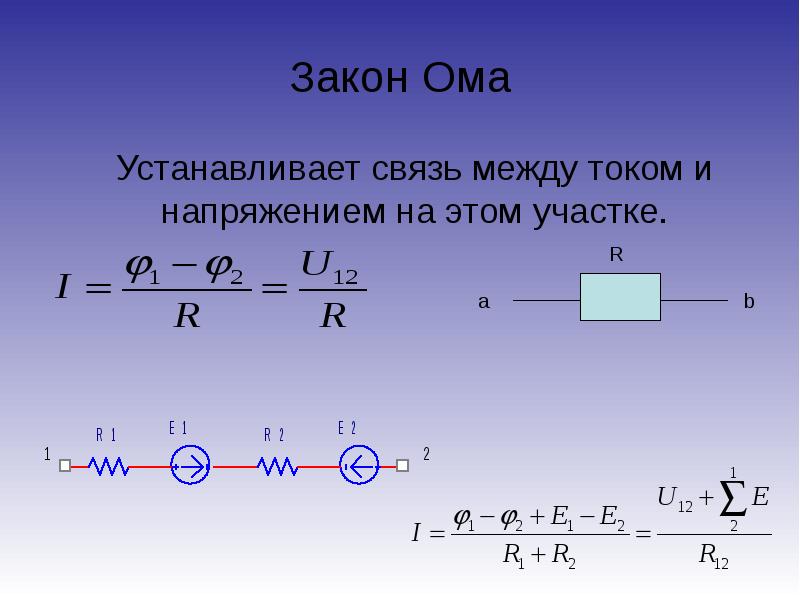

Закон Ома Устанавливает связь между током и напряжением на этом участке.
Описание слайда:
Закон Ома Устанавливает связь между током и напряжением на этом участке.

Слайд 9


Первый закон Кирхгофа. Алгебраическая сумма токов в узле равна нулю. При составлении уравнения положительными будем считать знаки направленные к...
Описание слайда:
Первый закон Кирхгофа. Алгебраическая сумма токов в узле равна нулю. При составлении уравнения положительными будем считать знаки направленные к узлу. Первый закон Кирхгофа выражает тот факт, что заряд не может накапливаться в узле.

Слайд 10

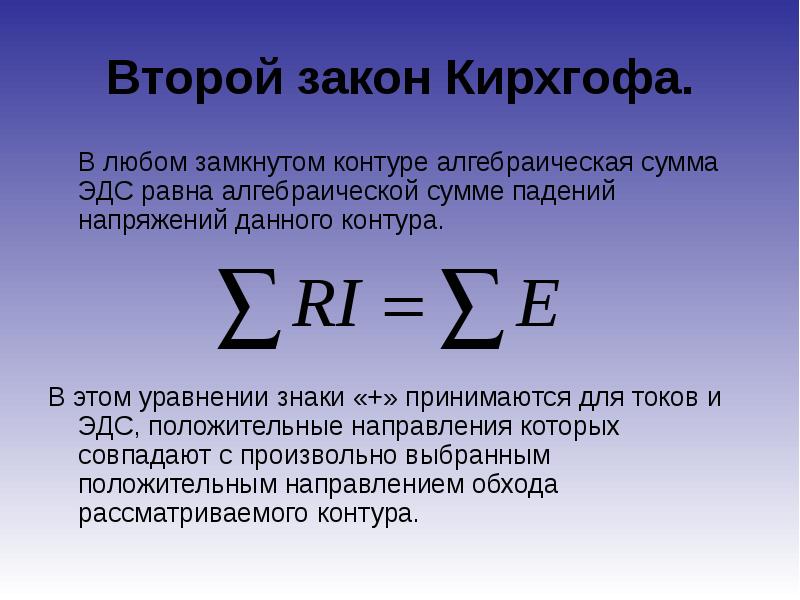

Второй закон Кирхгофа. В любом замкнутом контуре алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений данного контура. В этом...
Описание слайда:
Второй закон Кирхгофа. В любом замкнутом контуре алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений данного контура. В этом уравнении знаки «+» принимаются для токов и ЭДС, положительные направления которых совпадают с произвольно выбранным положительным направлением обхода рассматриваемого контура.

Слайд 11


Второй закон Кирхгофа.
Описание слайда:
Второй закон Кирхгофа.
