Слайд 1


Лекція №2 Електромагнітна індукція.
Описание слайда:
Лекція №2 Електромагнітна індукція.

Слайд 2

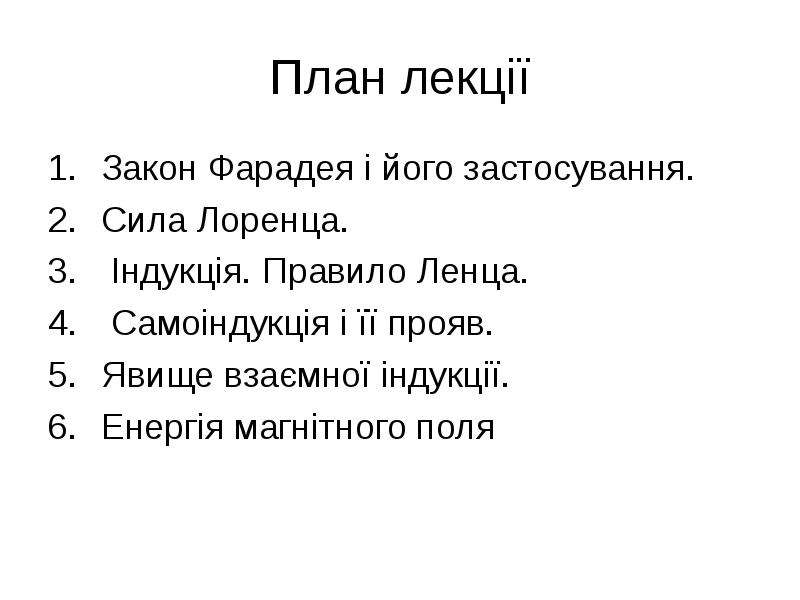

План лекції Закон Фарадея і його застосування. Сила Лоренца. Індукція. Правило Ленца. Самоіндукція і її прояв. Явище взаємної індукції. Енергія...
Описание слайда:
План лекції Закон Фарадея і його застосування. Сила Лоренца. Індукція. Правило Ленца. Самоіндукція і її прояв. Явище взаємної індукції. Енергія магнітного поля

Слайд 3

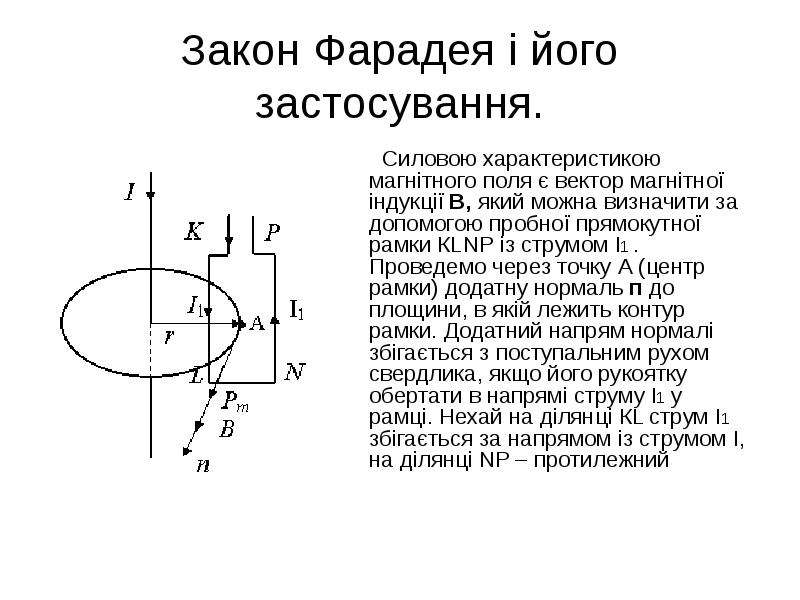

Закон Фарадея і його застосування. Силовою характеристикою магнітного поля є вектор магнітної індукції В, який можна визначити за допомогою пробної...
Описание слайда:
Закон Фарадея і його застосування. Силовою характеристикою магнітного поля є вектор магнітної індукції В, який можна визначити за допомогою пробної прямокутної рамки КLNР із струмом І1 . Проведемо через точку А (центр рамки) додатну нормаль п до площини, в якій лежить контур рамки. Додатний напрям нормалі збігається з поступальним рухом свердлика, якщо його рукоятку обертати в напрямі струму І1 у рамці. Нехай на ділянці КL струм І1 збігається за напрямом із струмом І, на ділянці NP – протилежний

Слайд 4

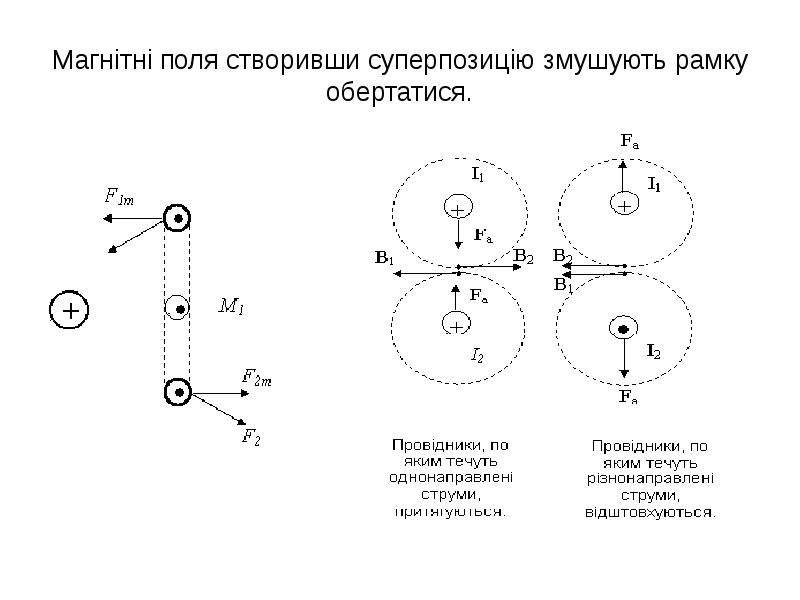

Магнітні поля створивши суперпозицію змушують рамку обертатися.
Описание слайда:
Магнітні поля створивши суперпозицію змушують рамку обертатися.

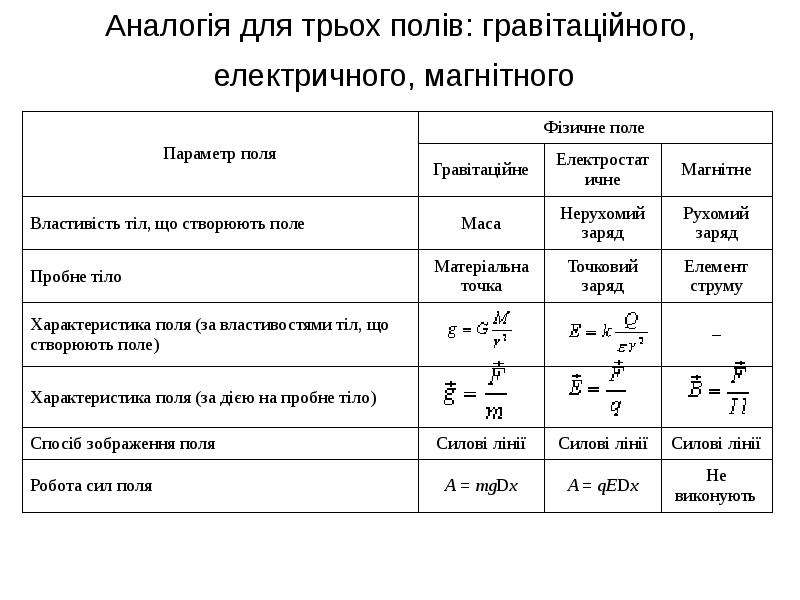

Слайд 5


Аналогія для трьох полів: гравітаційного, електричного, магнітного
Описание слайда:
Аналогія для трьох полів: гравітаційного, електричного, магнітного

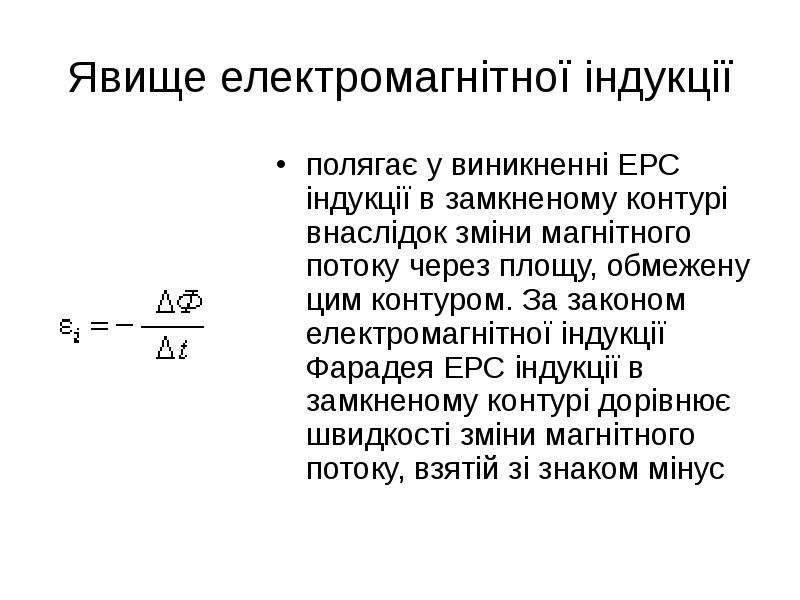

Слайд 6


Явище електромагнітної індукції полягає у виникненні ЕРС індукції в замкненому контурі внаслідок зміни магнітного потоку через площу, обмежену цим...
Описание слайда:
Явище електромагнітної індукції полягає у виникненні ЕРС індукції в замкненому контурі внаслідок зміни магнітного потоку через площу, обмежену цим контуром. За законом електромагнітної індукції Фарадея ЕРС індукції в замкненому контурі дорівнює швидкості зміни магнітного потоку, взятій зі знаком мінус

Слайд 7

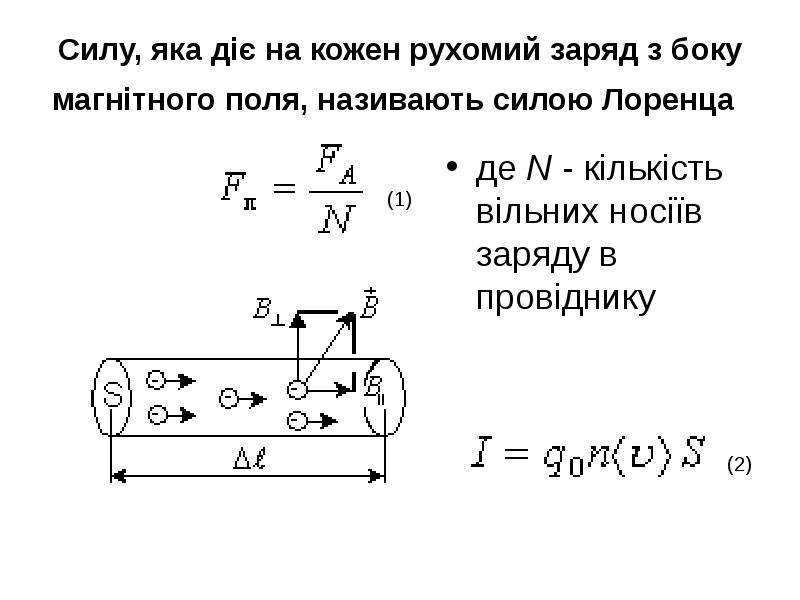

Силу, яка діє на кожен рухомий заряд з боку магнітного поля, називають силою Лоренца де N - кількість вільних носіїв заряду в провіднику
Описание слайда:
Силу, яка діє на кожен рухомий заряд з боку магнітного поля, називають силою Лоренца де N - кількість вільних носіїв заряду в провіднику

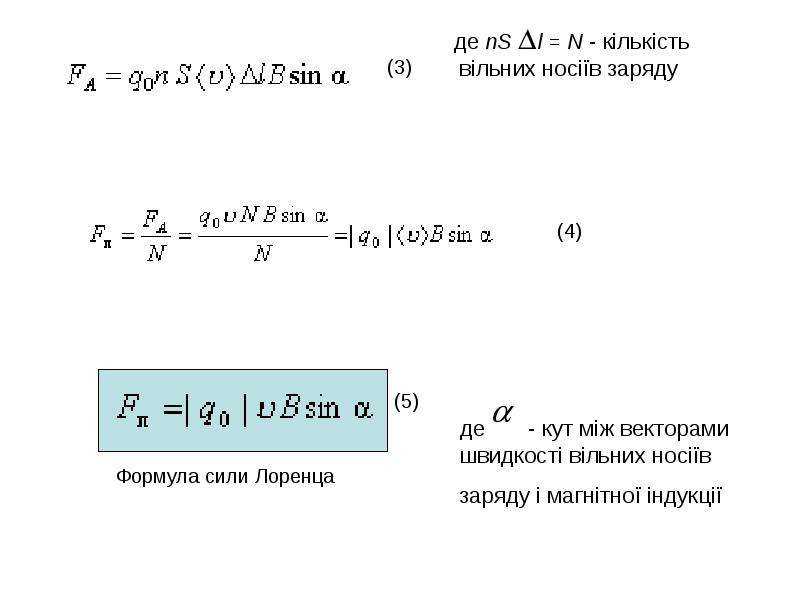

Слайд 8


де nS l = N - кількість вільних носіїв заряду де nS l = N - кількість вільних носіїв заряду де - кут між векторами швидкості вільних носіїв заряду і...
Описание слайда:
де nS l = N - кількість вільних носіїв заряду де nS l = N - кількість вільних носіїв заряду де - кут між векторами швидкості вільних носіїв заряду і магнітної індукції

Слайд 9

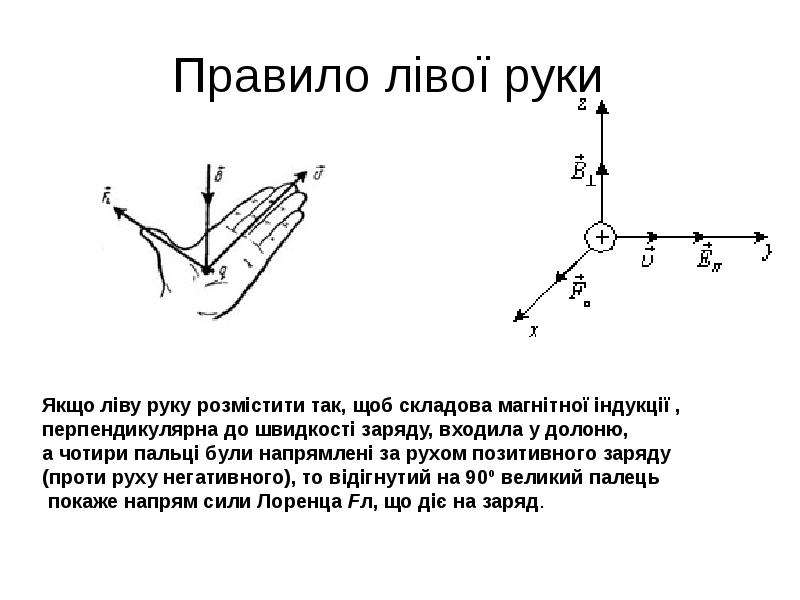

Правило лівої руки
Описание слайда:
Правило лівої руки

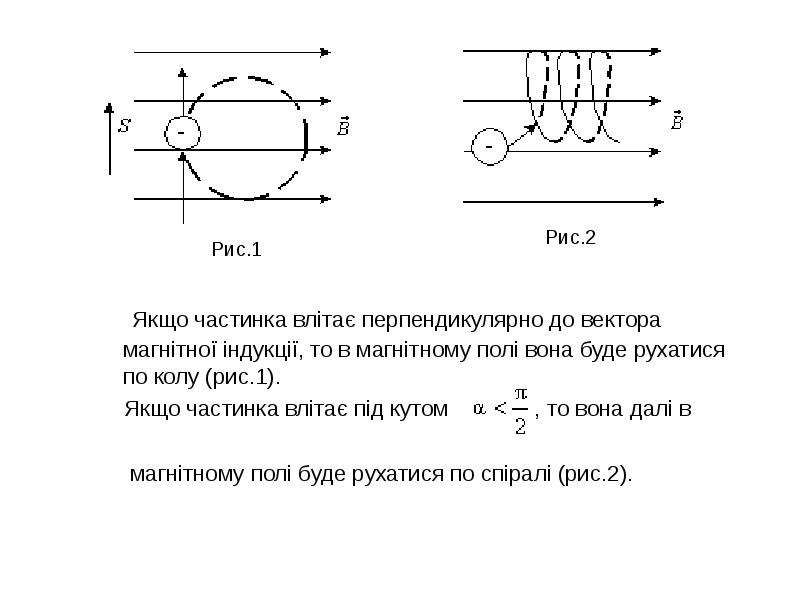

Слайд 10


Якщо частинка влітає перпендикулярно до вектора магнітної індукції, то в магнітному полі вона буде рухатися по колу (рис.1). Якщо частинка влітає...
Описание слайда:
Якщо частинка влітає перпендикулярно до вектора магнітної індукції, то в магнітному полі вона буде рухатися по колу (рис.1). Якщо частинка влітає перпендикулярно до вектора магнітної індукції, то в магнітному полі вона буде рухатися по колу (рис.1). Якщо частинка влітає під кутом , то вона далі в магнітному полі буде рухатися по спіралі (рис.2).

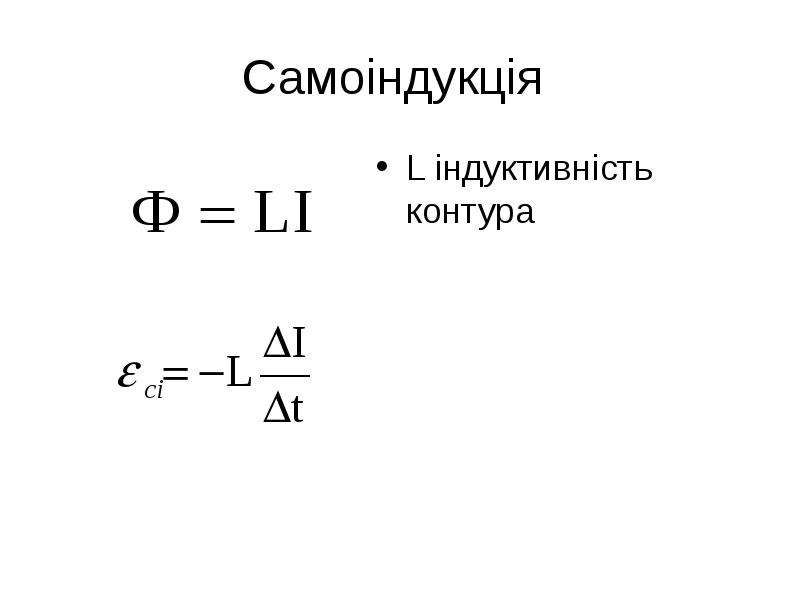

Слайд 11


Самоіндукція L індуктивність контура
Описание слайда:
Самоіндукція L індуктивність контура

Слайд 12

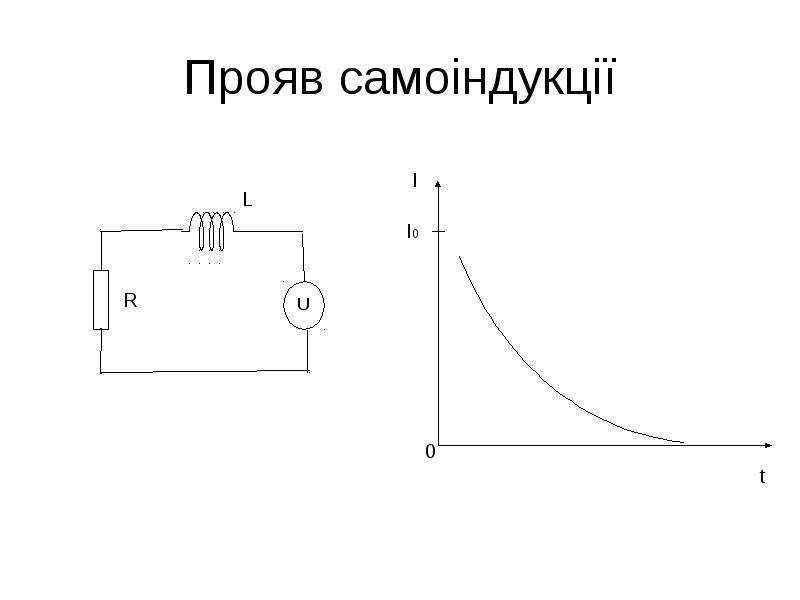

Прояв самоіндукції
Описание слайда:
Прояв самоіндукції

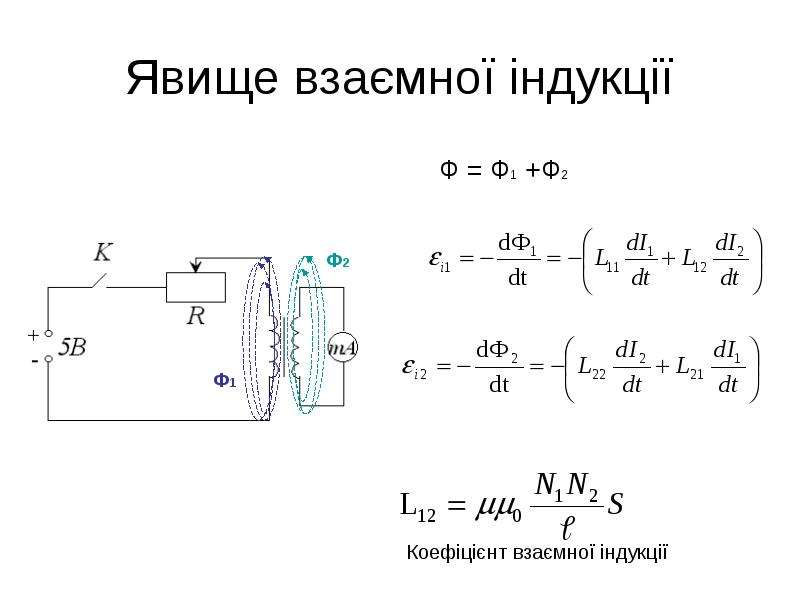

Слайд 13


Явище взаємної індукції
Описание слайда:
Явище взаємної індукції

Слайд 14

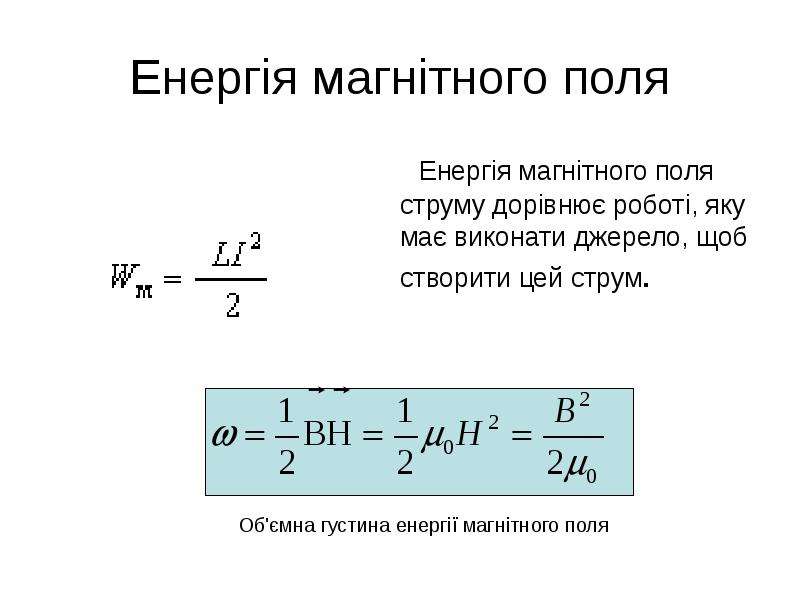

Енергія магнітного поля Енергія магнітного поля струму дорівнює роботі, яку має виконати джерело, щоб створити цей струм.
Описание слайда:
Енергія магнітного поля Енергія магнітного поля струму дорівнює роботі, яку має виконати джерело, щоб створити цей струм.

Слайд 15

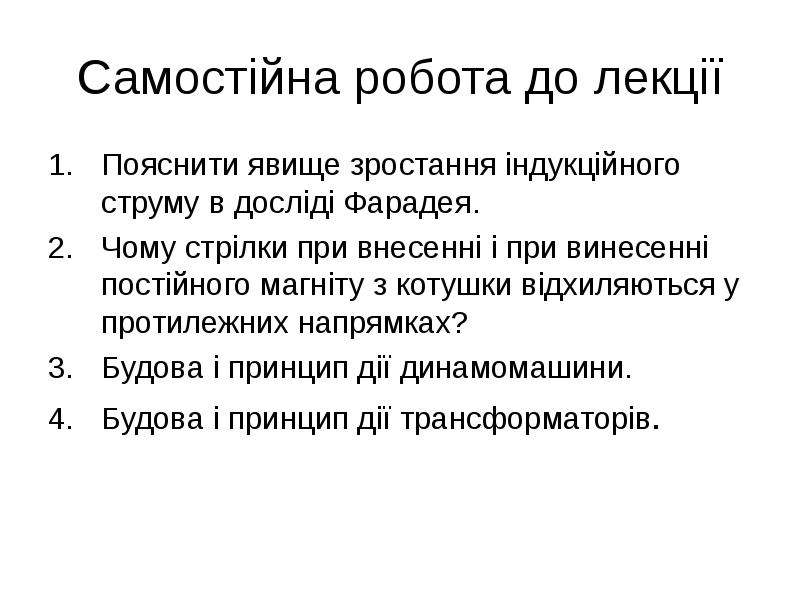

Самостійна робота до лекції Пояснити явище зростання індукційного струму в досліді Фарадея. Чому стрілки при внесенні і при винесенні постійного...
Описание слайда:
Самостійна робота до лекції Пояснити явище зростання індукційного струму в досліді Фарадея. Чому стрілки при внесенні і при винесенні постійного магніту з котушки відхиляються у протилежних напрямках? Будова і принцип дії динамомашини. Будова і принцип дії трансформаторів.
