Слайд 1

Описание слайда:

Выпускная квалификационная работа Тема: « Электропривод лифта грузоподъемностью 630 кг». Дипломный руководитель: Андреев А.Н. Исполнитель: Галактионов А.А.

Слайд 2

Описание слайда:

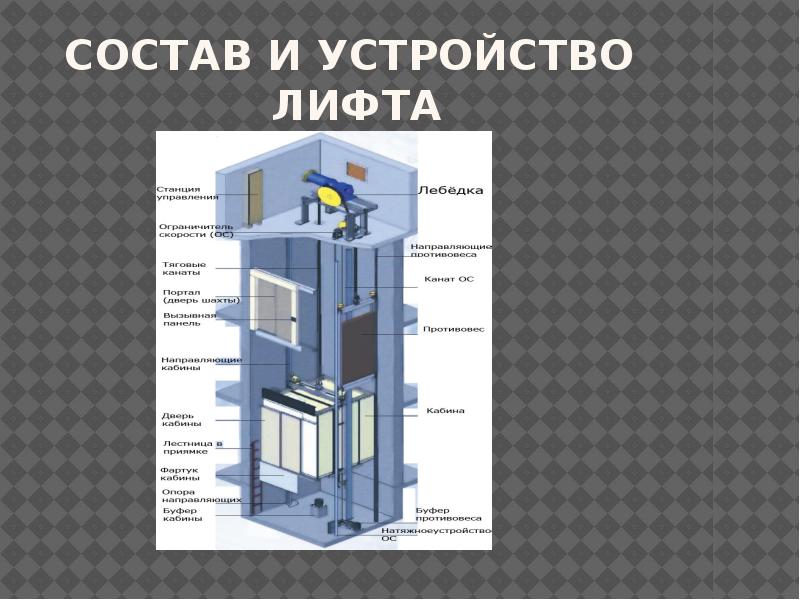

Состав и устройство лифта

Слайд 3

Описание слайда:

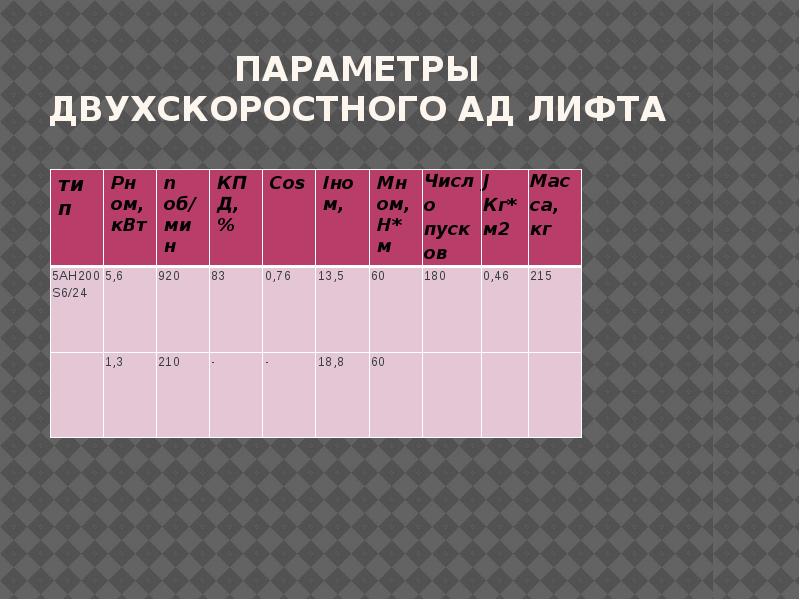

Параметры двухскоростного АД лифта

Слайд 4

Описание слайда:

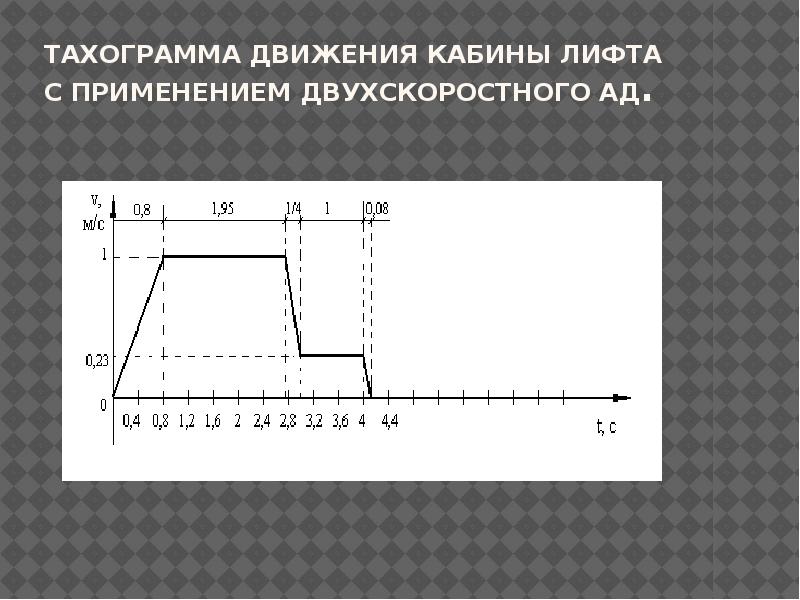

Тахограмма движения кабины лифта с применением двухскоростного АД.

Слайд 5

Описание слайда:

Нагрузочная диаграмма работы двигателя при подъеме загруженной кабины и тахограмма ее движения.

Слайд 6

Описание слайда:

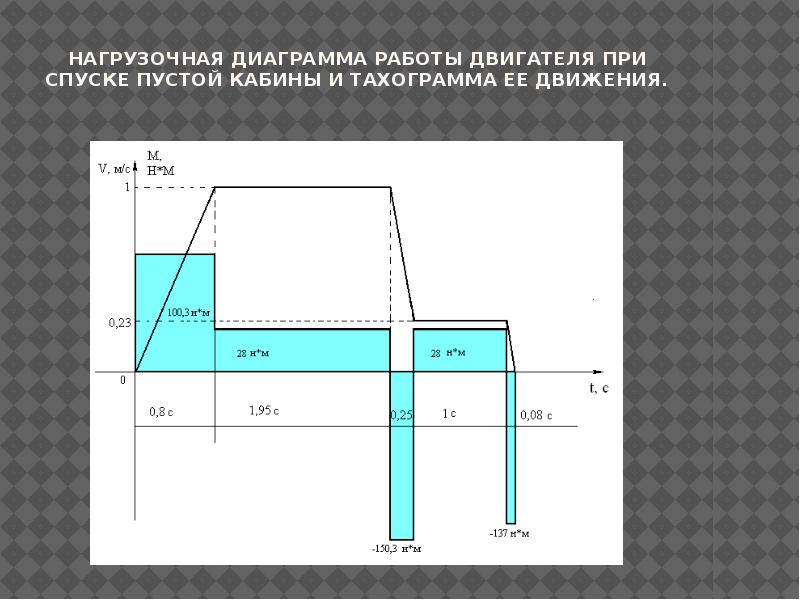

Нагрузочная диаграмма работы двигателя при спуске пустой кабины и тахограмма ее движения.

Слайд 7

Описание слайда:

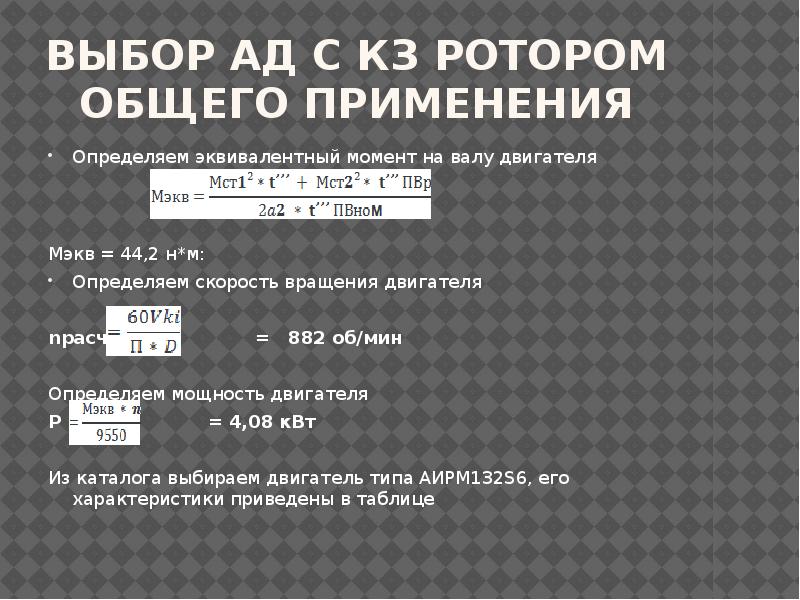

Выбор АД с КЗ ротором общего применения Определяем эквивалентный момент на валу двигателя Мэкв = 44,2 н*м: Определяем скорость вращения двигателя nрасч = 882 об/мин Определяем мощность двигателя P = 4,08 кВт Из каталога выбираем двигатель типа АИРМ132S6, его характеристики приведены в таблице

Слайд 8

Описание слайда:

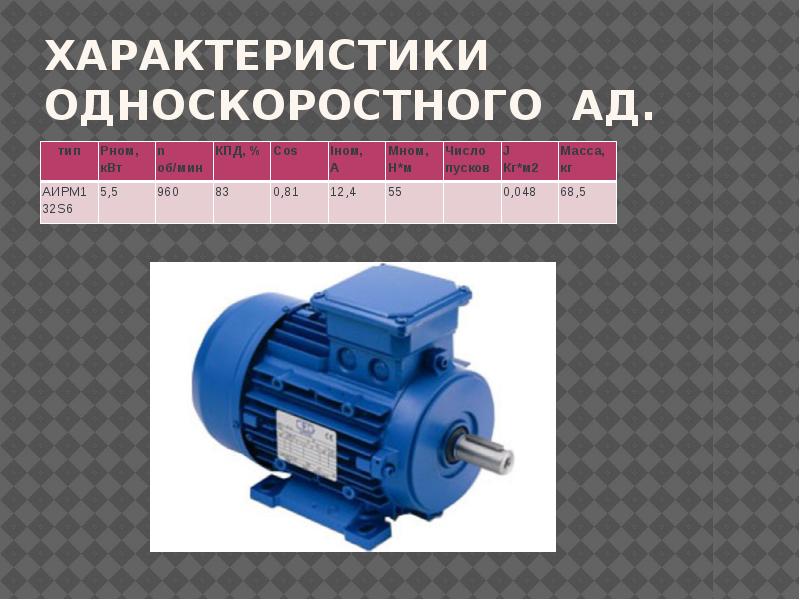

Характеристики односкоростного АД.

Слайд 9

Описание слайда:

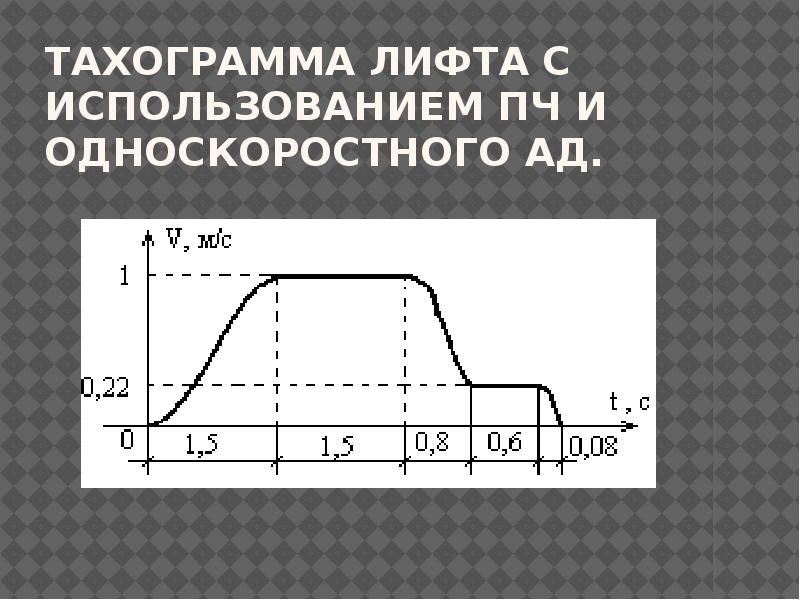

Тахограмма лифта с использованием ПЧ и односкоростного АД.

Слайд 10

Описание слайда:

Нагрузочная диаграмма двигателя с пч

Слайд 11

Описание слайда:

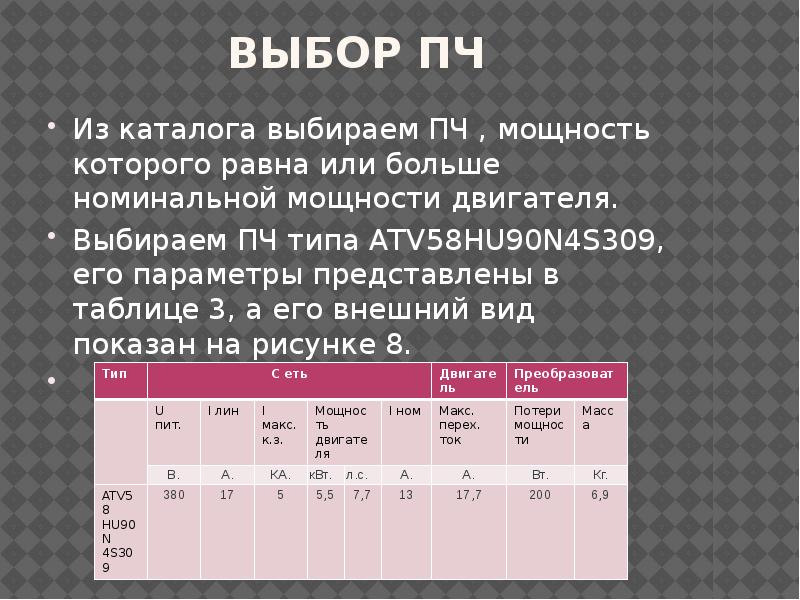

Выбор ПЧ Из каталога выбираем ПЧ , мощность которого равна или больше номинальной мощности двигателя. Выбираем ПЧ типа ATV58HU90N4S309, его параметры представлены в таблице 3, а его внешний вид показан на рисунке 8.

Слайд 12

Описание слайда:

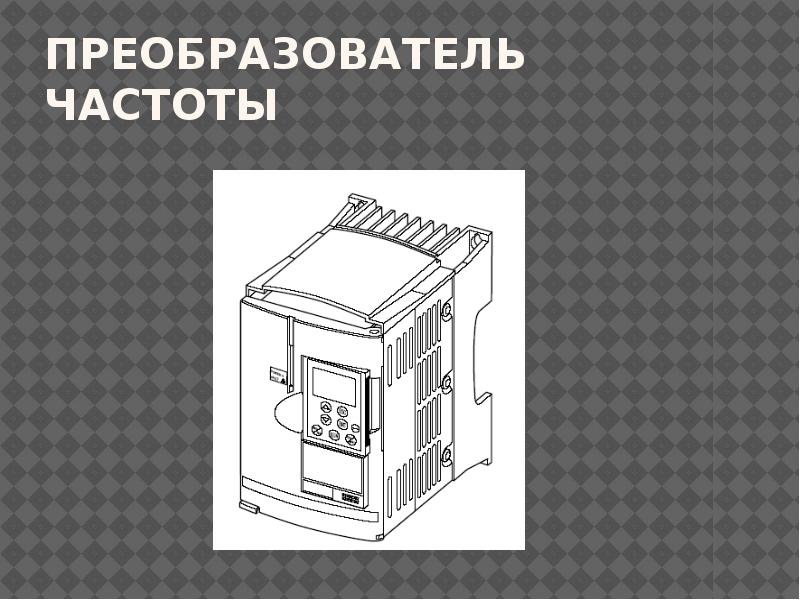

Преобразователь частоты

Слайд 13

Описание слайда:

Схема подключения ПЧ

Слайд 14

Описание слайда:

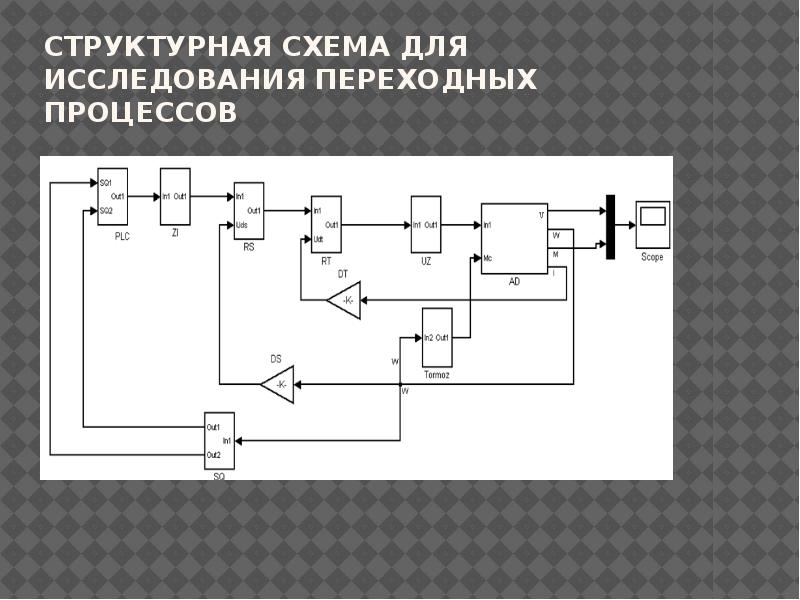

Структурная схема для исследования переходных процессов

Слайд 15

Описание слайда:

Графики переходных процессов при подъеме кабины

Слайд 16

Описание слайда:

Графики переходных процессов при спуске кабины

Слайд 17

Описание слайда:

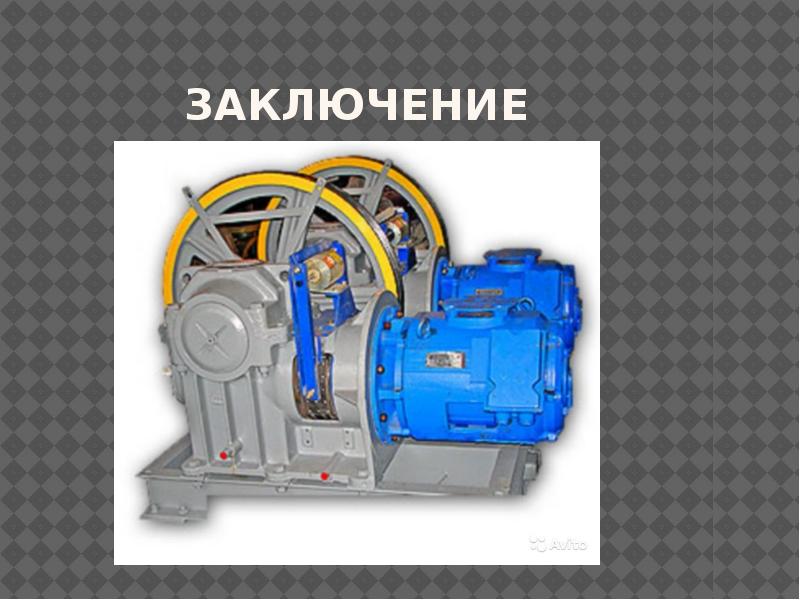

Расчет срока окупаемости дополнительных капитальных вложений Срок окупаемости рассчитывается по формуле: Т = (∑К2 — ∑К1) / (∑С1 — ∑С2), где Т — срок окупаемости, лет; ∑К1 — капитальные вложения до модернизации, руб; ∑К2 — капитальные вложения после модернизации, руб; ∑С1 — эксплуатационные расходы до модернизации, руб; ∑С2 — эксплуатационные расходы после модернизации, руб; Т = ( 85470 — 78100 ) / ( 16262,5 — 15160,7 ) = 6,7 лет Вывод: после проведения всех необходимых расчетов видно, что экономическая эффективность модернизации оборудования выгодна..
