Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Электрохимия. Понятие электрохимии. Электроды. Гальванические цепи. Окислительно-восстановительные электроды. (Лекция 6.1). Доклад-сообщение содержит 109 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

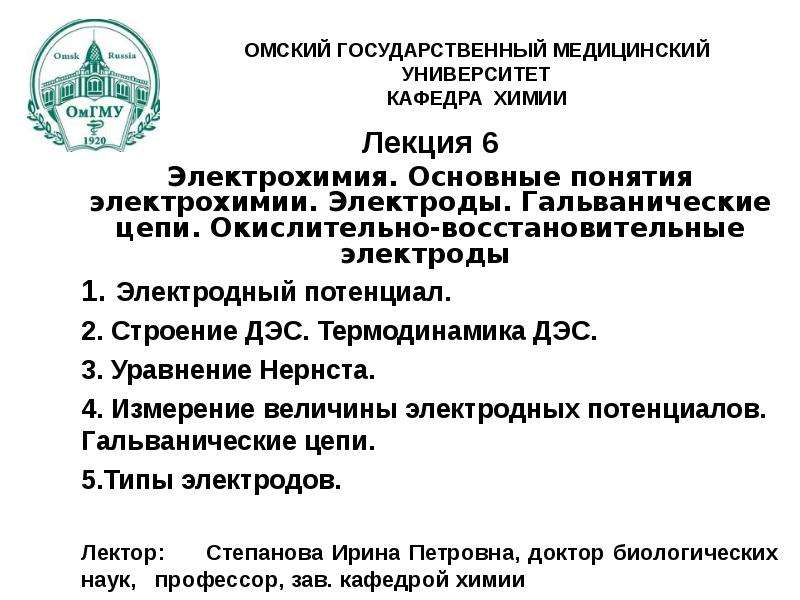

Лекция 6 Электрохимия. Основные понятия электрохимии. Электроды. Гальванические цепи. Окислительно-восстановительные электроды 1. Электродный потенциал. 2. Строение ДЭС. Термодинамика ДЭС. 3. Уравнение Нернста. 4. Измерение величины электродных потенциалов. Гальванические цепи. 5.Типы электродов. Лектор: Степанова Ирина Петровна, доктор биологических наук, профессор, зав. кафедрой химии

Слайд 2

Описание слайда:

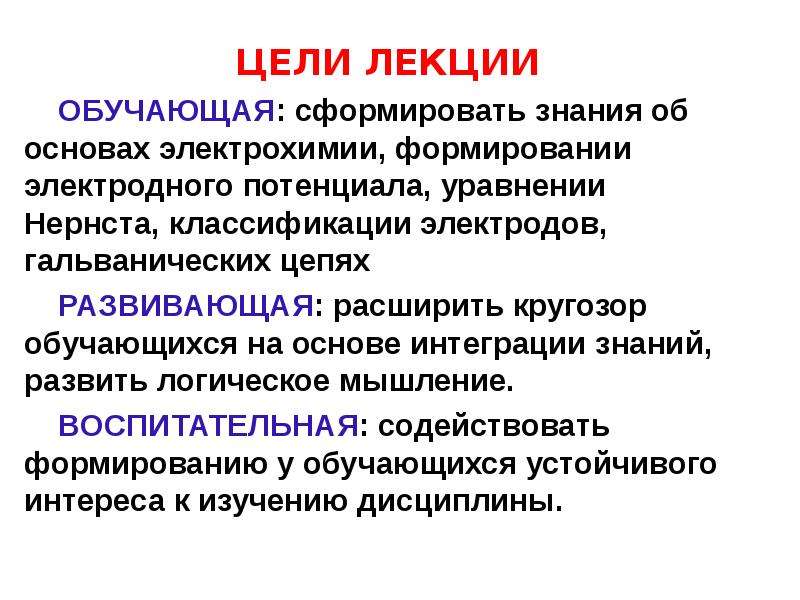

ЦЕЛИ ЛЕКЦИИ ЦЕЛИ ЛЕКЦИИ ОБУЧАЮЩАЯ: сформировать знания об основах электрохимии, формировании электродного потенциала, уравнении Нернста, классификации электродов, гальванических цепях РАЗВИВАЮЩАЯ: расширить кругозор обучающихся на основе интеграции знаний, развить логическое мышление. ВОСПИТАТЕЛЬНАЯ: содействовать формированию у обучающихся устойчивого интереса к изучению дисциплины.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

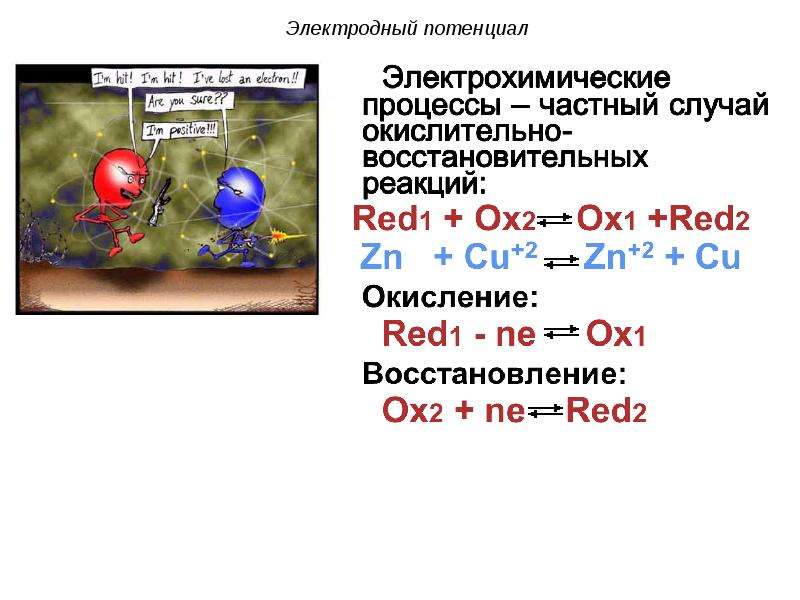

Электродный потенциал

Слайд 6

Описание слайда:

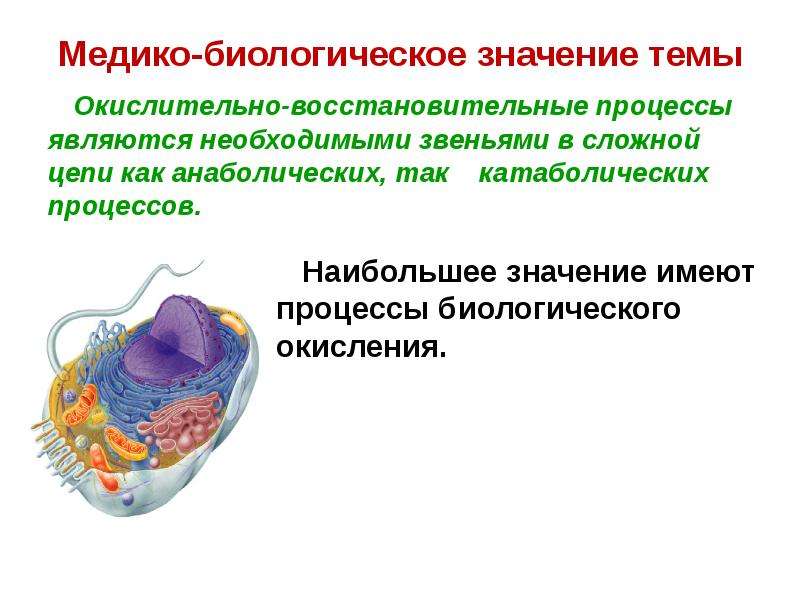

Медико-биологическое значение темы Окислительно-восстановительные процессы являются необходимыми звеньями в сложной цепи как анаболических, так катаболических процессов.

Слайд 7

Описание слайда:

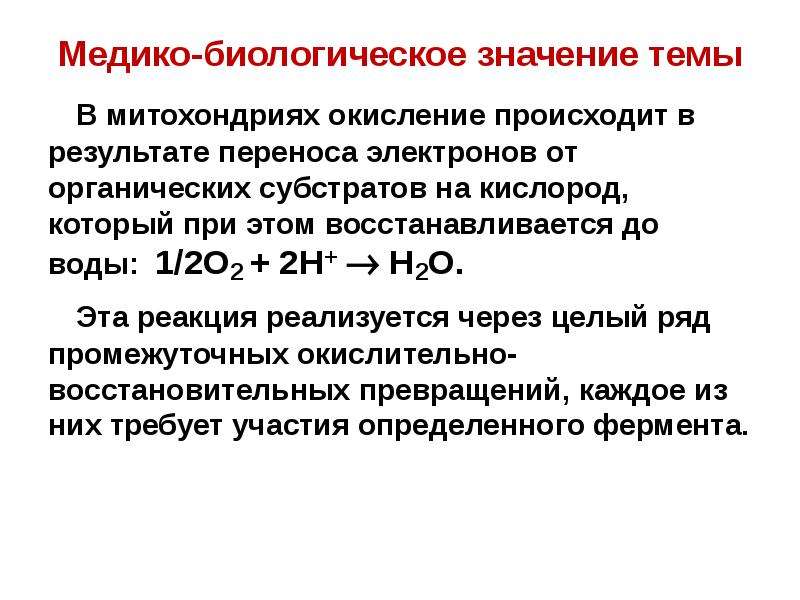

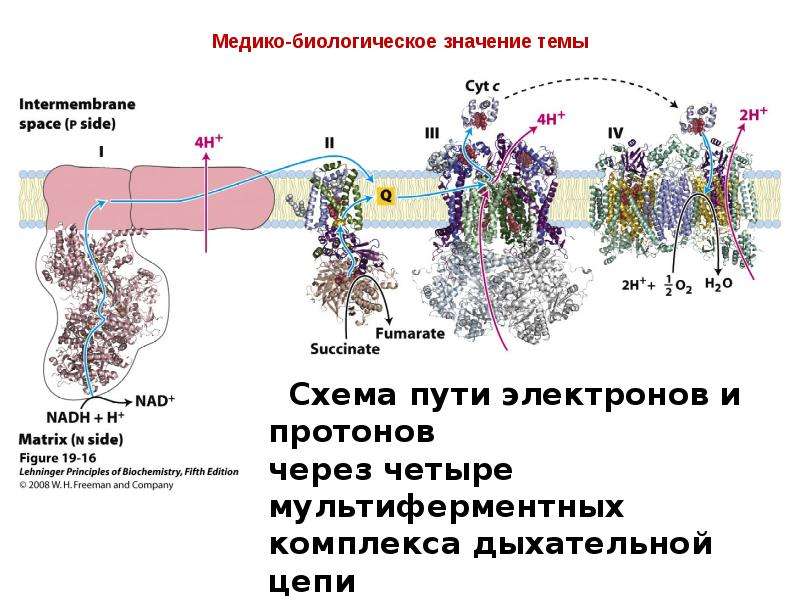

Медико-биологическое значение темы В митохондриях окисление происходит в результате переноса электронов от органических субстратов на кислород, который при этом восстанавливается до воды: 1/2O2 + 2H+  H2O. Эта реакция реализуется через целый ряд промежуточных окислительно-восстановительных превращений, каждое из них требует участия определенного фермента.

Слайд 8

Описание слайда:

Медико-биологическое значение темы На трех таких стадиях разность потенциалов больше 0,17 В. В этом случае количество выделяющейся энергии примерно соответствует энергии, необходимой для синтеза 1 молекулы АТФ.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

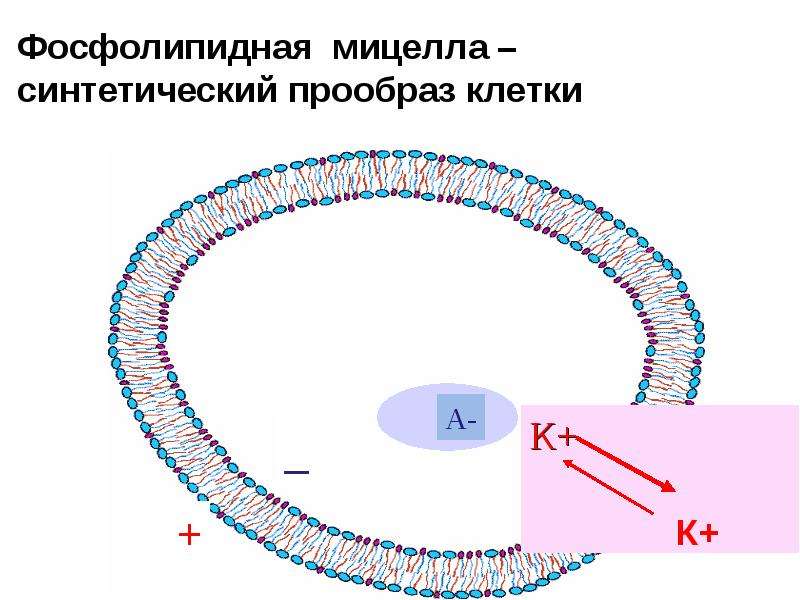

Фосфолипидная мицелла – синтетический прообраз клетки

Слайд 16

Описание слайда:

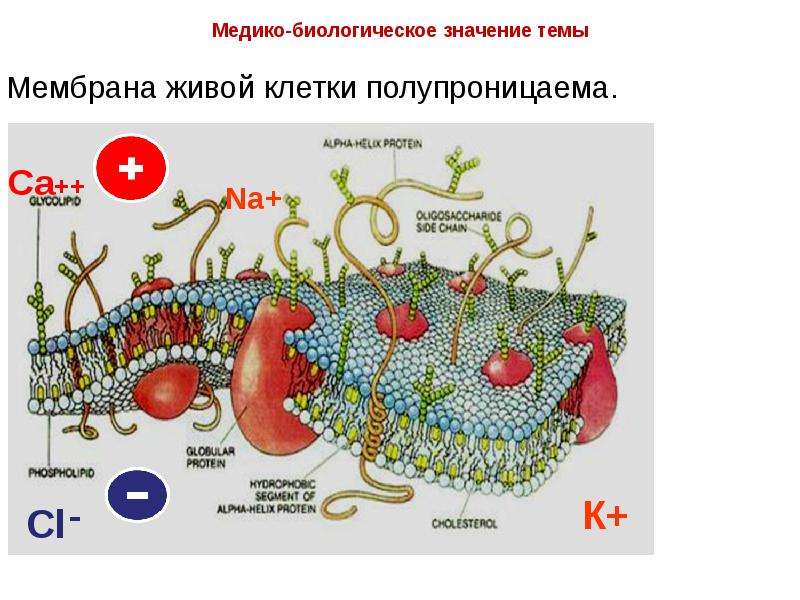

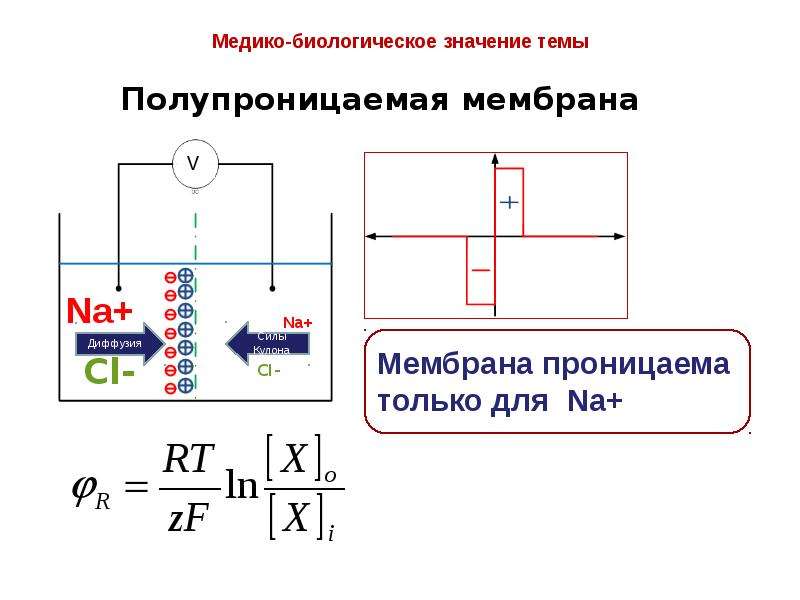

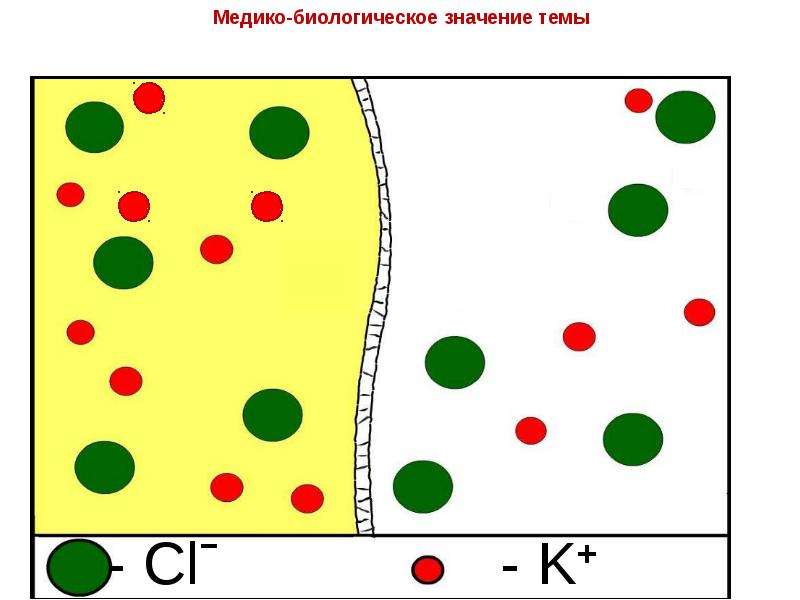

Мембрана живой клетки полупроницаема.

Слайд 17

Описание слайда:

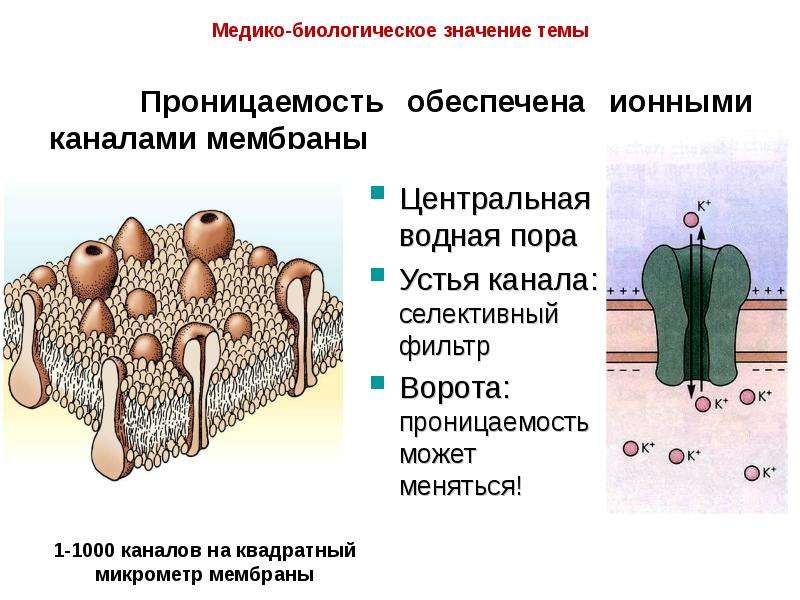

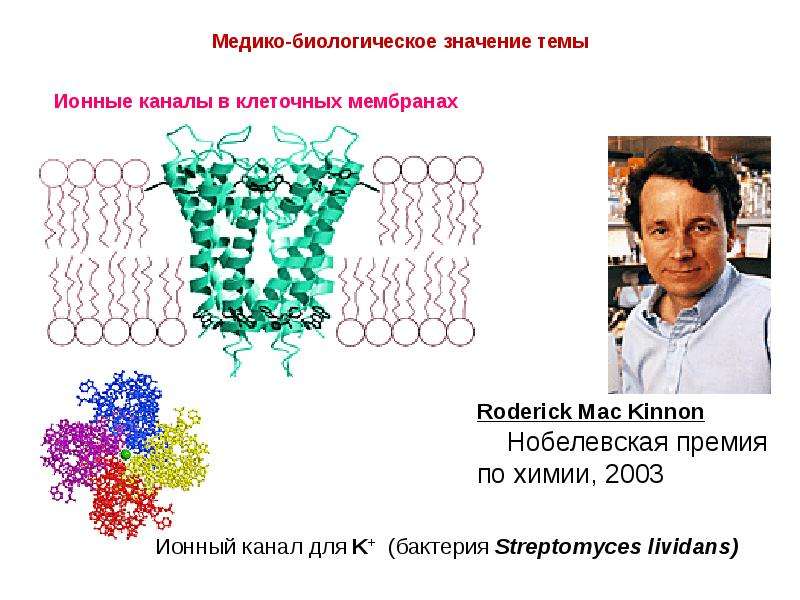

Проницаемость обеспечена ионными каналами мембраны

Слайд 18

Описание слайда:

Нобелевская премия 1991 г. в области физиологии и медицины

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

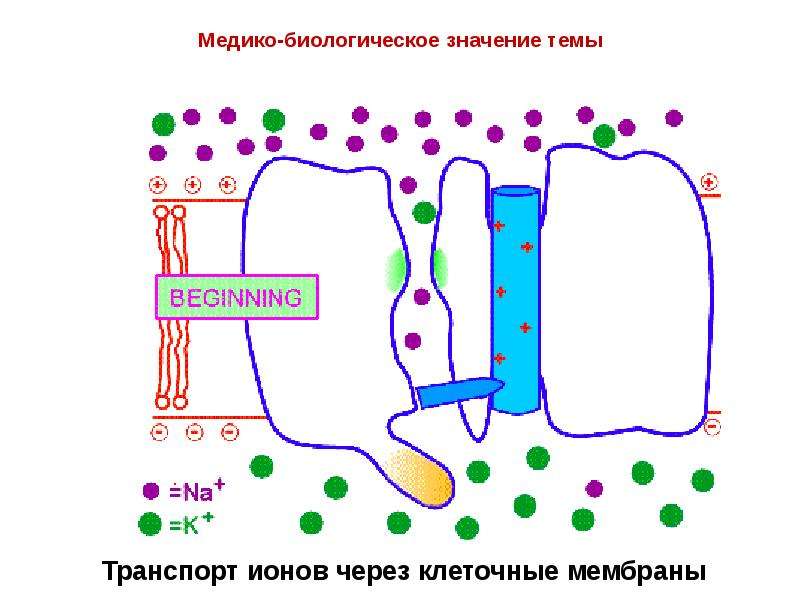

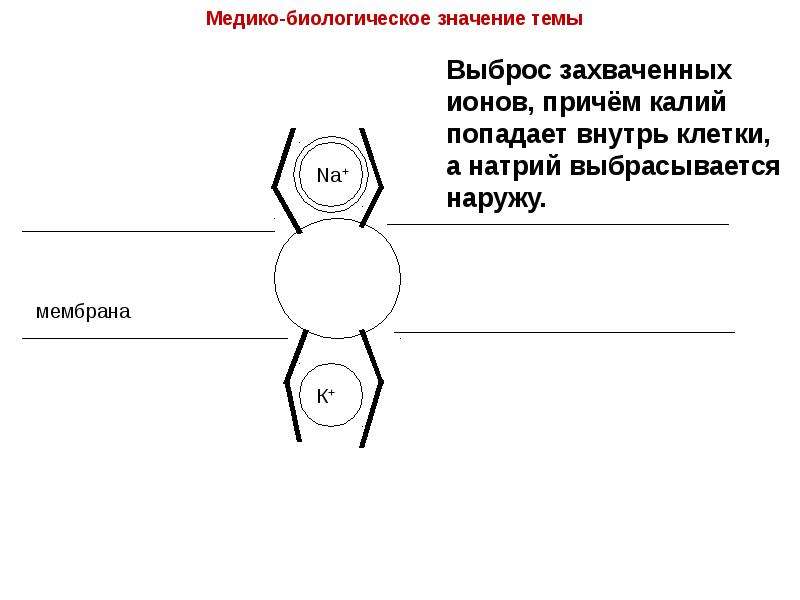

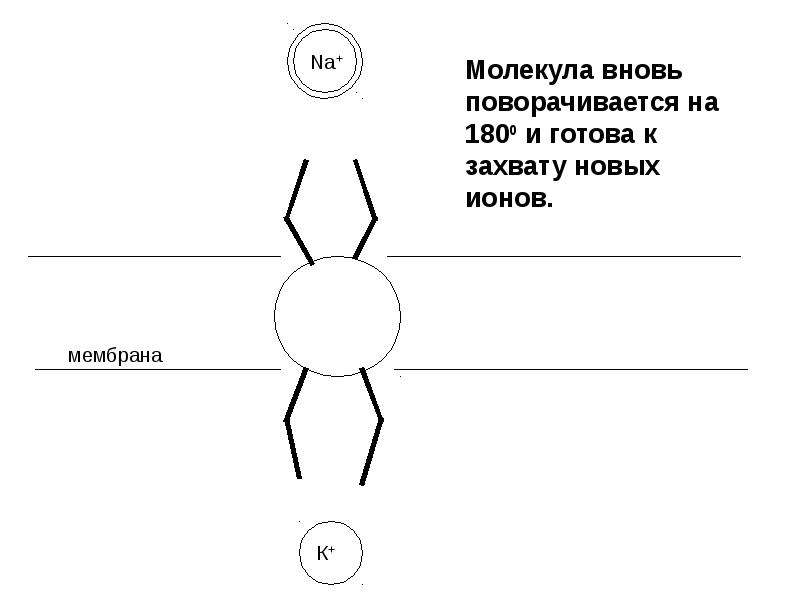

Транспорт ионов через клеточные мембраны

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

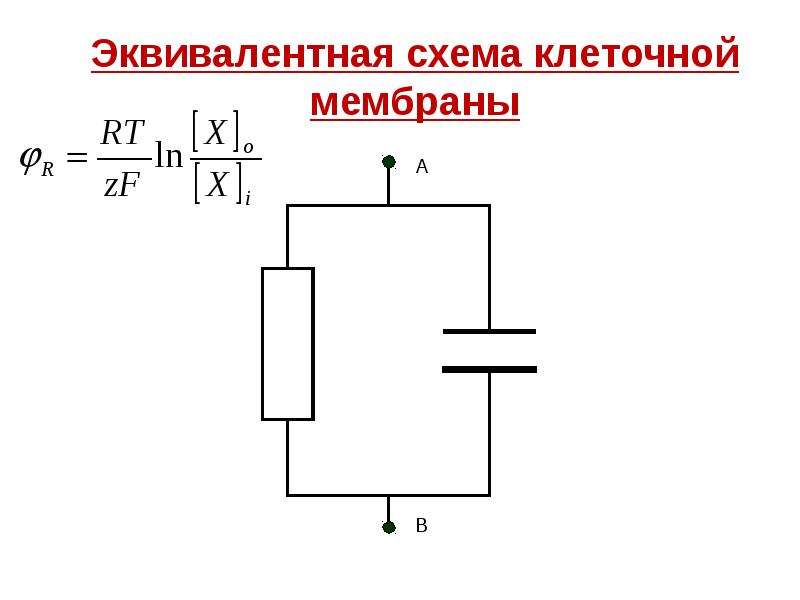

Эквивалентная схема клеточной мембраны

Слайд 28

Описание слайда:

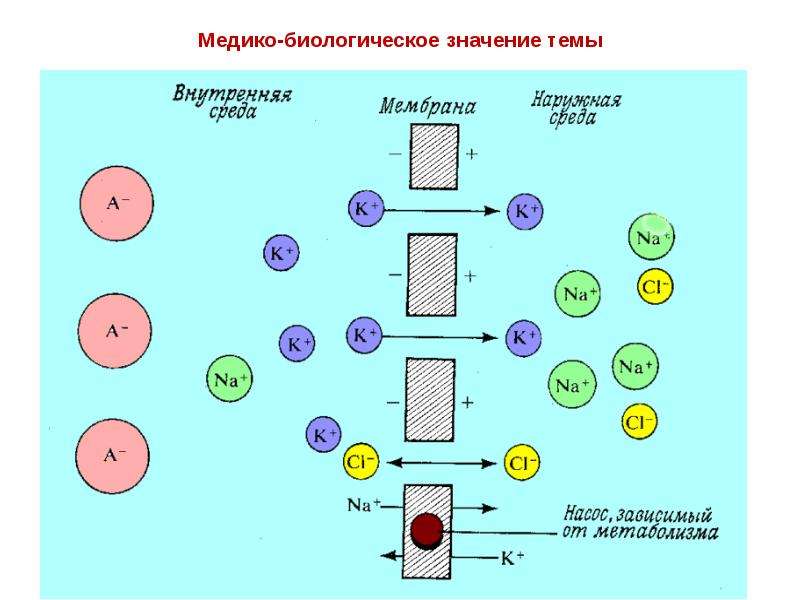

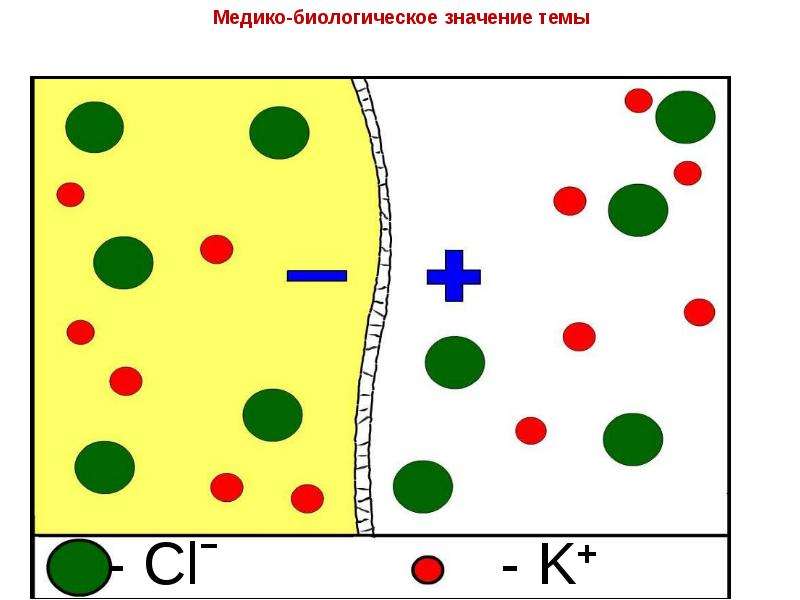

Медико-биологическое значение темы

Слайд 29

Описание слайда:

Медико-биологическое значение темы Свойства фармацевтических препаратов находятся в непосредственной связи с их окислительно-восстановительными свойствами. Так, многие антисептические и дезинфицирующие средства являются сильными окислителями.

Слайд 30

Описание слайда:

Медико-биологическое значение темы

Слайд 31

Описание слайда:

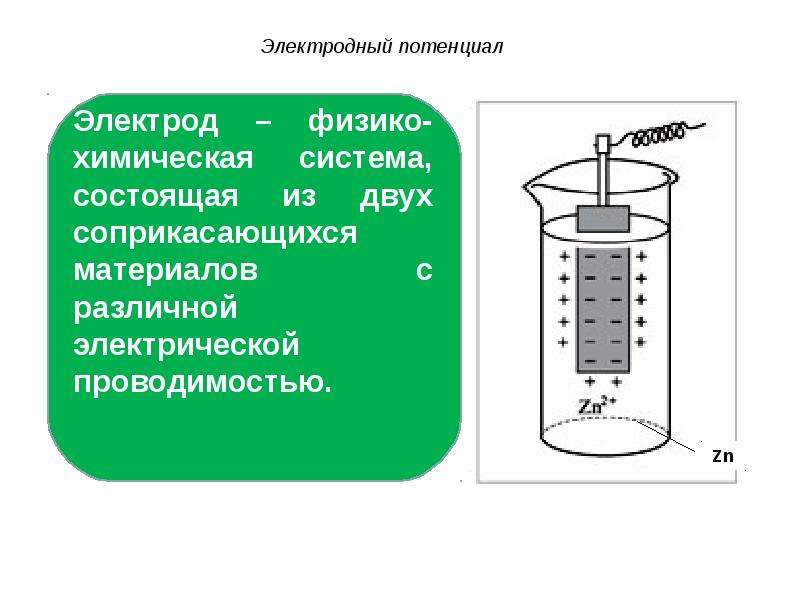

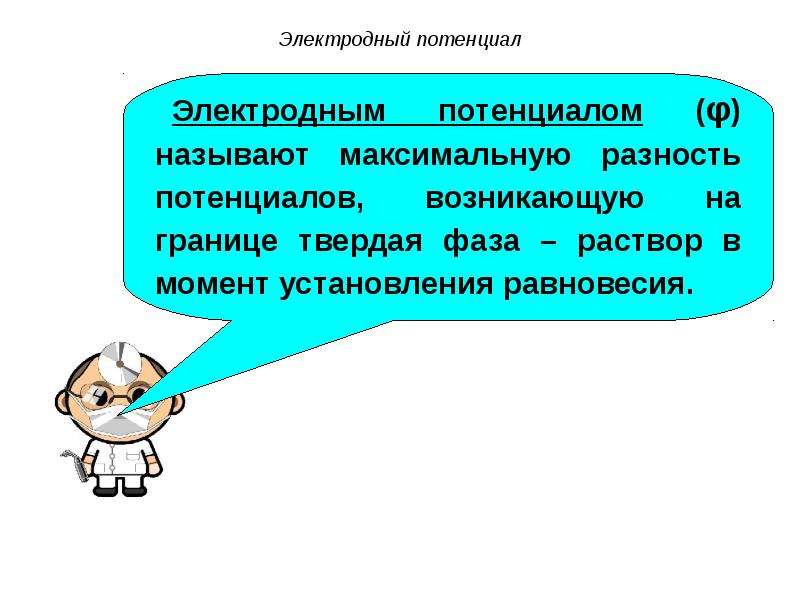

Электродный потенциал

Слайд 32

Описание слайда:

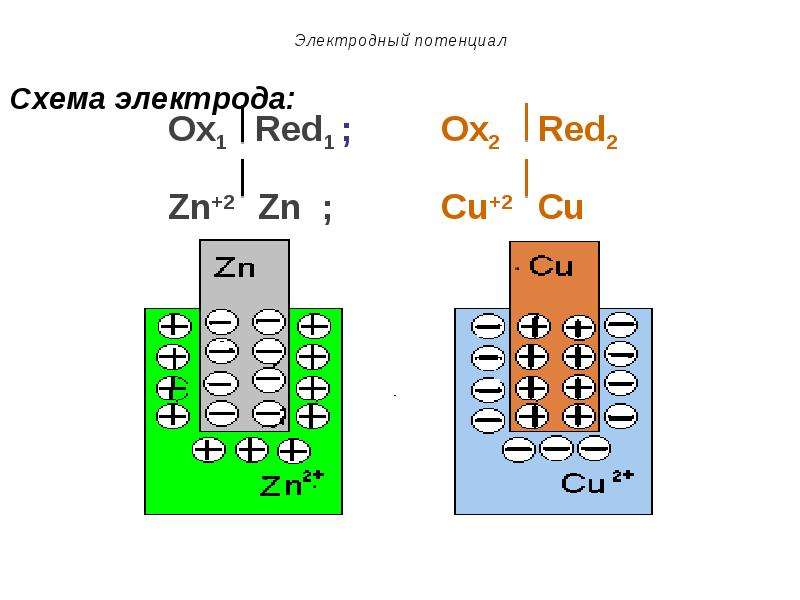

Электродный потенциал Схему электрода изображают в виде вертикальной черты, которая разделяет твердую и жидкую фазы. Например, схема металлического электрода: Меn+ Me ж. ф. тв. ф. Ox Red

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Электродный потенциал

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

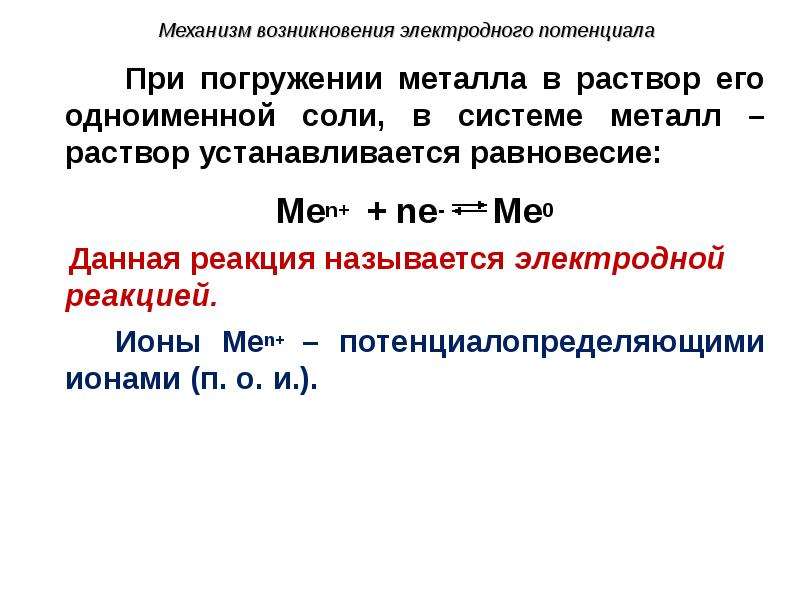

При погружении металла в раствор его одноименной соли, в системе металл – раствор устанавливается равновесие: При погружении металла в раствор его одноименной соли, в системе металл – раствор устанавливается равновесие: Меn+ + ne- Ме0 Данная реакция называется электродной реакцией. Ионы Меn+ – потенциалопределяющими ионами (п. о. и.).

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

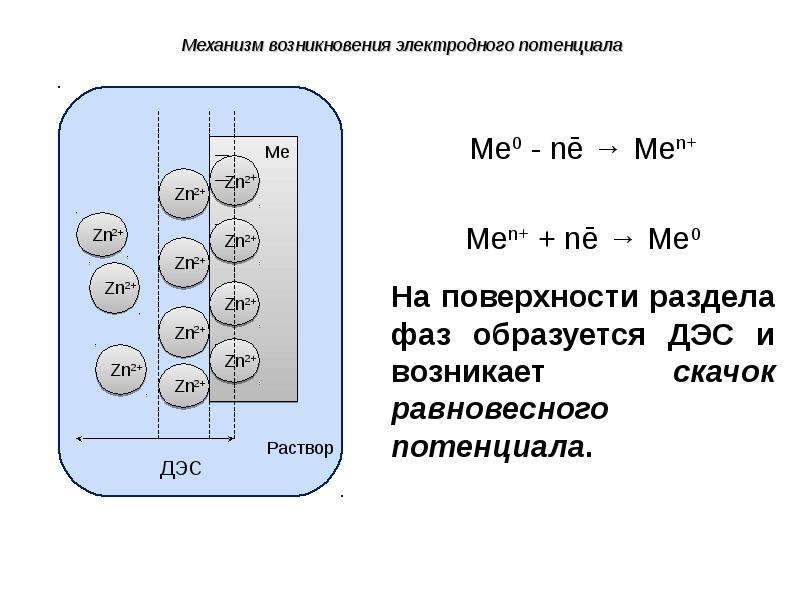

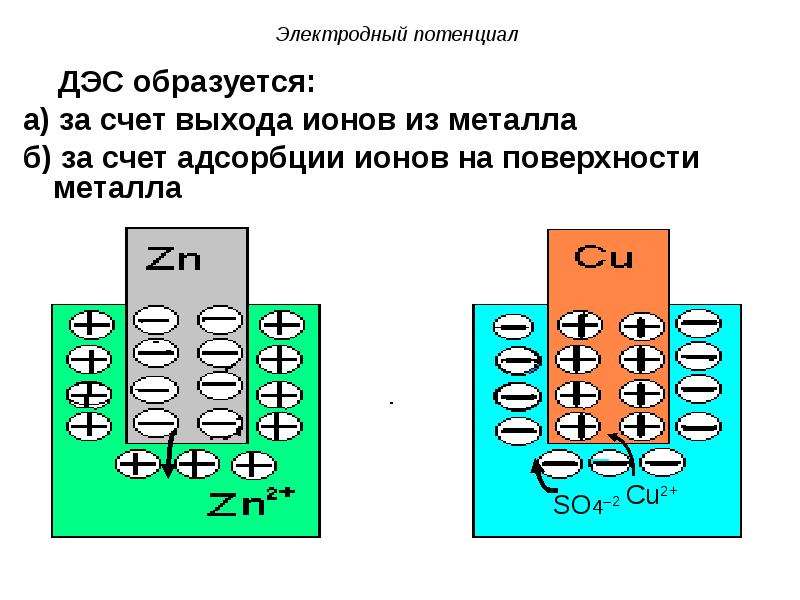

ДЭС образуется: ДЭС образуется: а) за счет выхода ионов из металла б) за счет адсорбции ионов на поверхности металла

Слайд 39

Описание слайда:

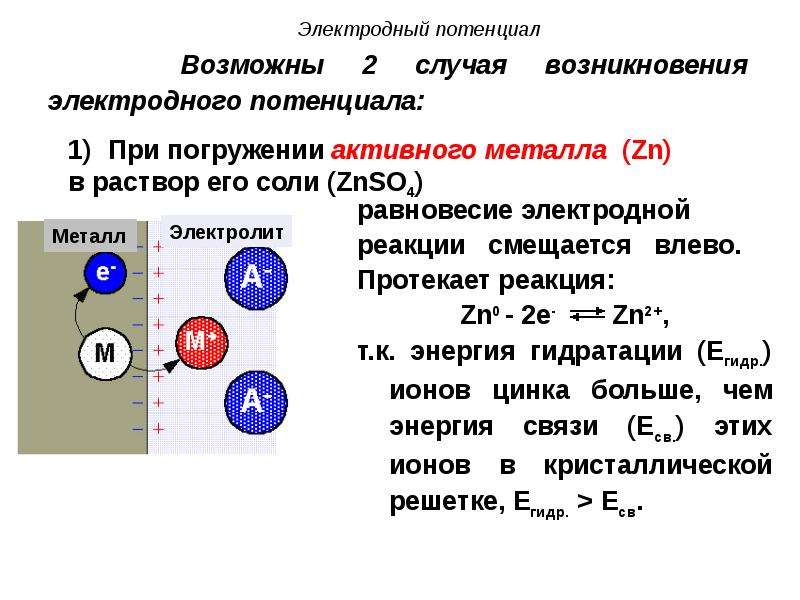

Возможны 2 случая возникновения электродного потенциала:

Слайд 40

Описание слайда:

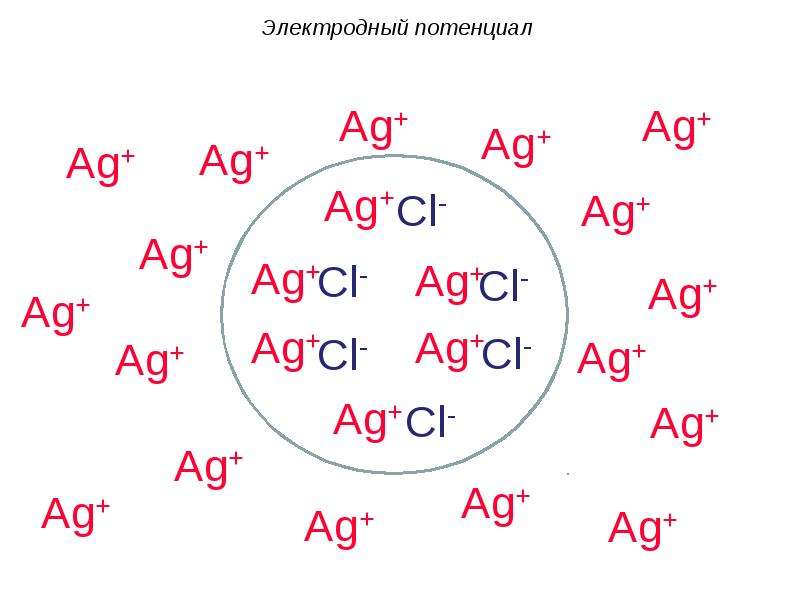

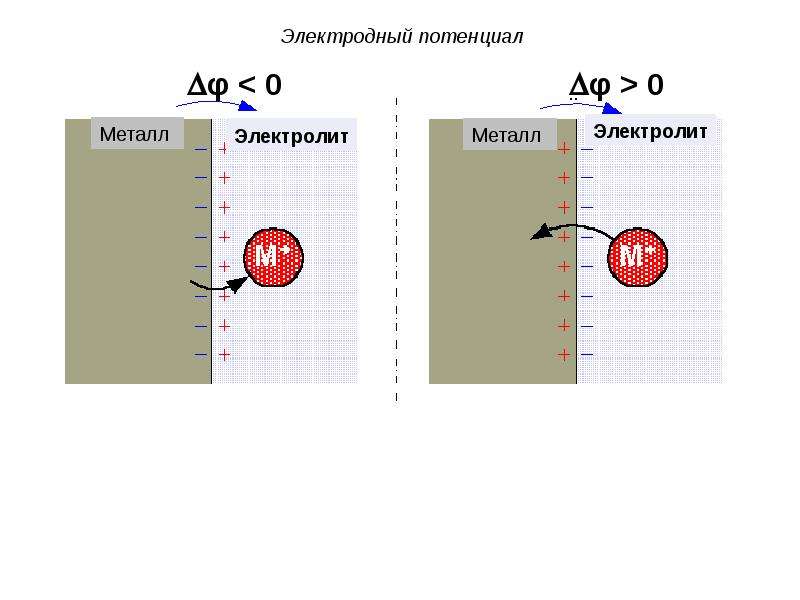

Электродный потенциал

Слайд 41

Описание слайда:

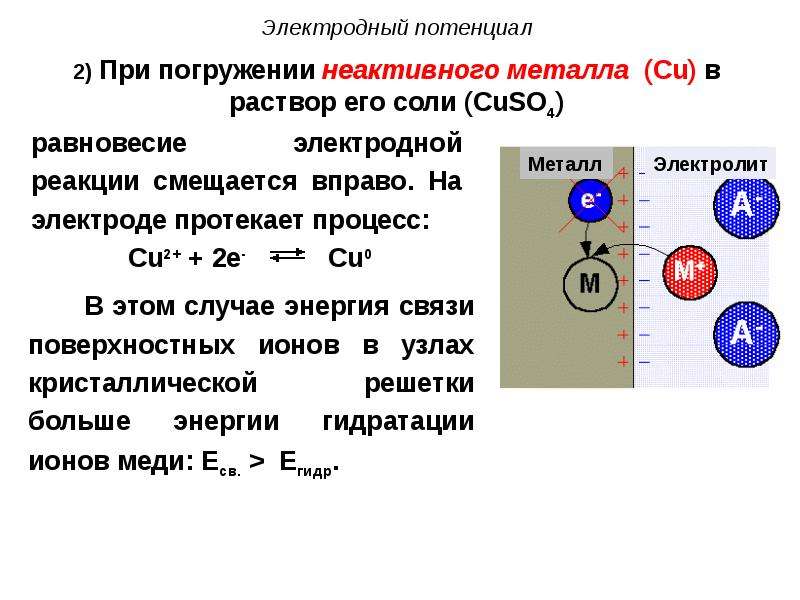

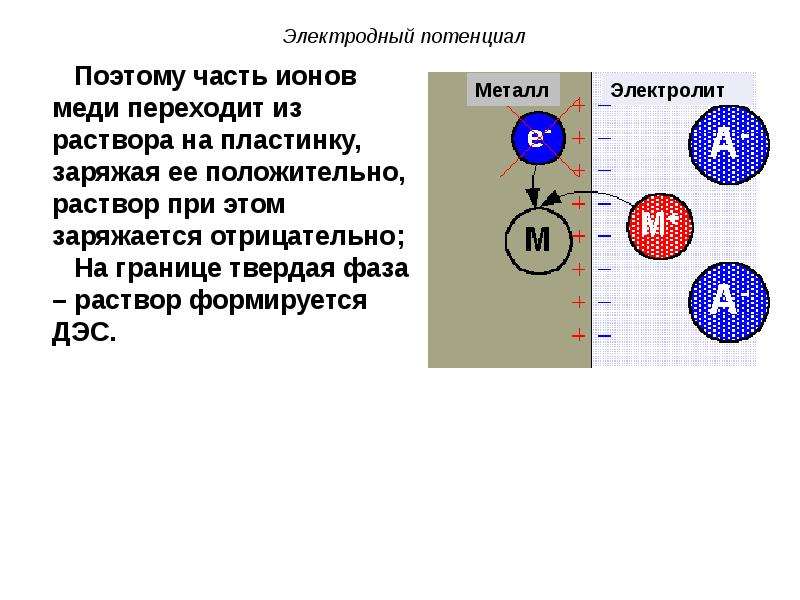

2) При погружении неактивного металла (Cu) в раствор его соли (CuSO4)

Слайд 42

Описание слайда:

Электродный потенциал

Слайд 43

Описание слайда:

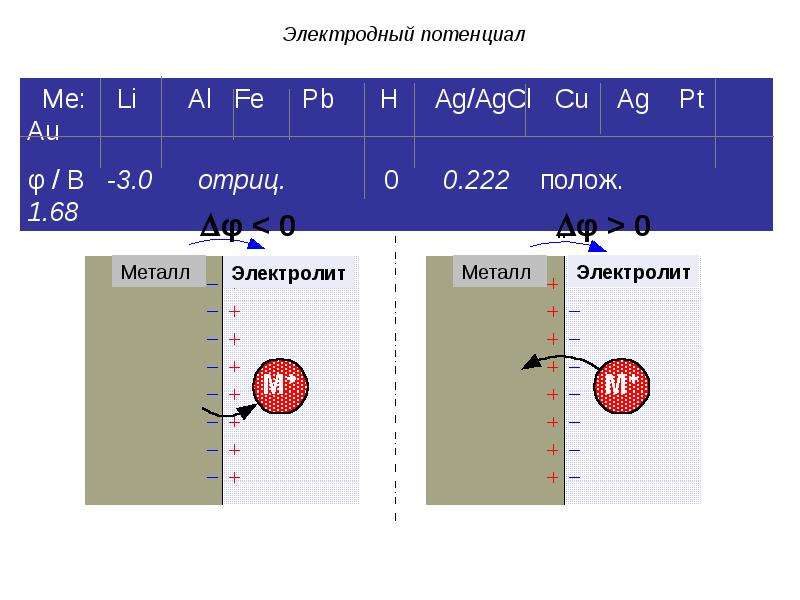

Электродный потенциал

Слайд 44

Описание слайда:

Электродный потенциал

Слайд 45

Описание слайда:

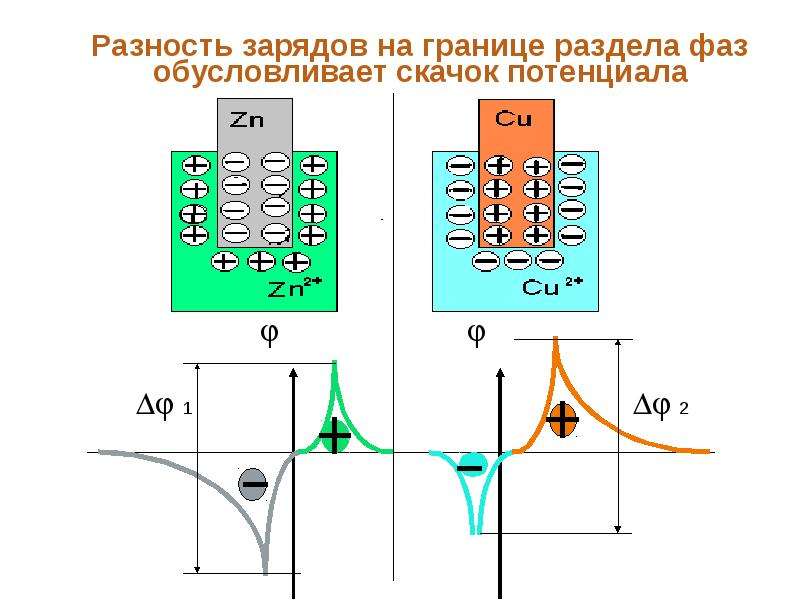

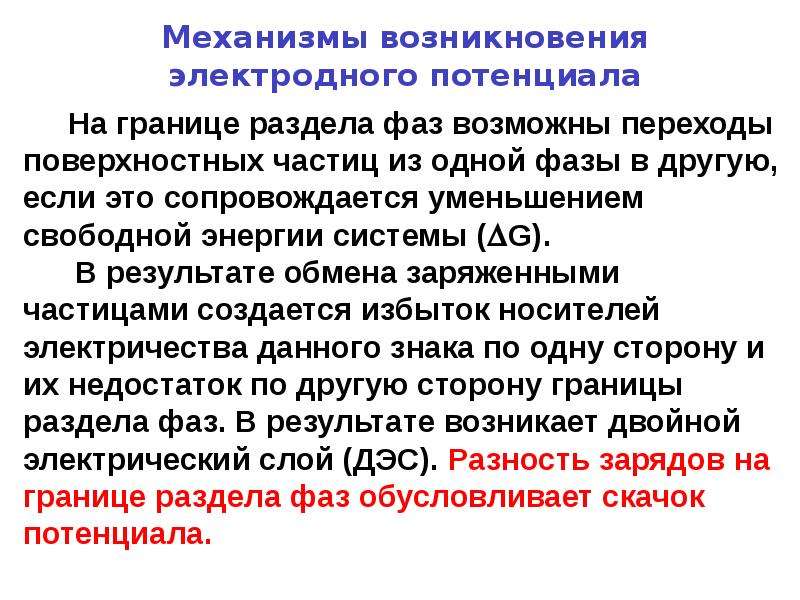

Разность зарядов на границе раздела фаз обусловливает скачок потенциала

Слайд 46

Описание слайда:

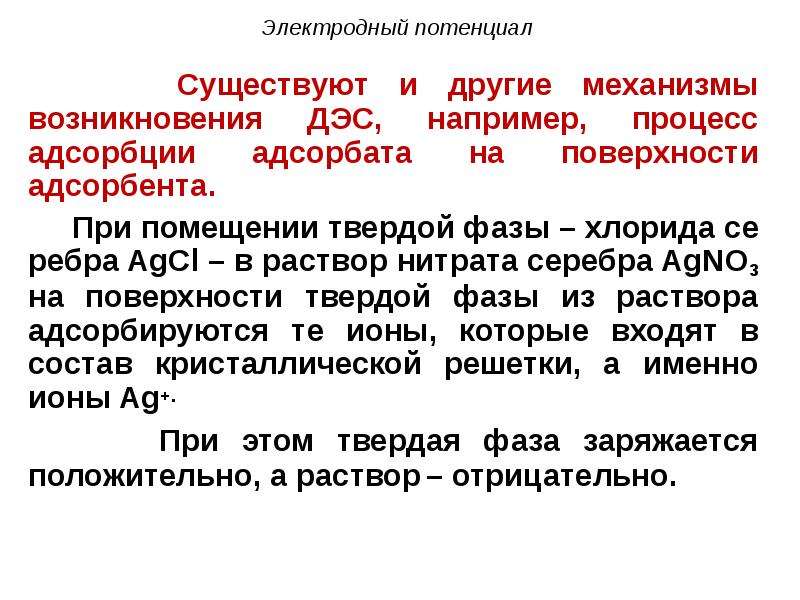

Электродный потенциал Существуют и другие механизмы возникновения ДЭС, например, процесс адсорбции адсорбата на поверхности адсорбента. При помещении твердой фазы – хлорида се ребра AgCl – в раствор нитрата серебра AgNO3 на поверхности твердой фазы из раствора адсорбируются те ионы, которые входят в состав кристаллической решетки, а именно ионы Ag+. При этом твердая фаза заряжается положительно, а раствор – отрицательно.

Слайд 47

Описание слайда:

Электродный потенциал

Слайд 48

Описание слайда:

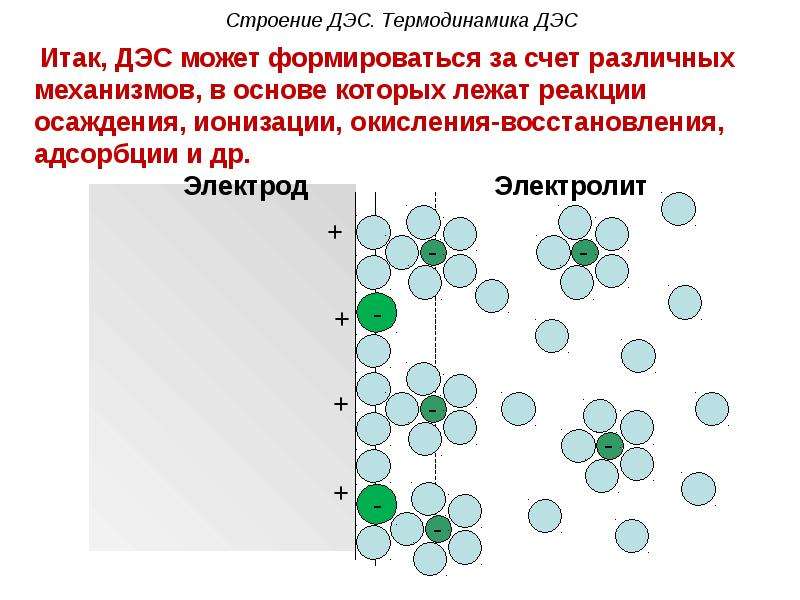

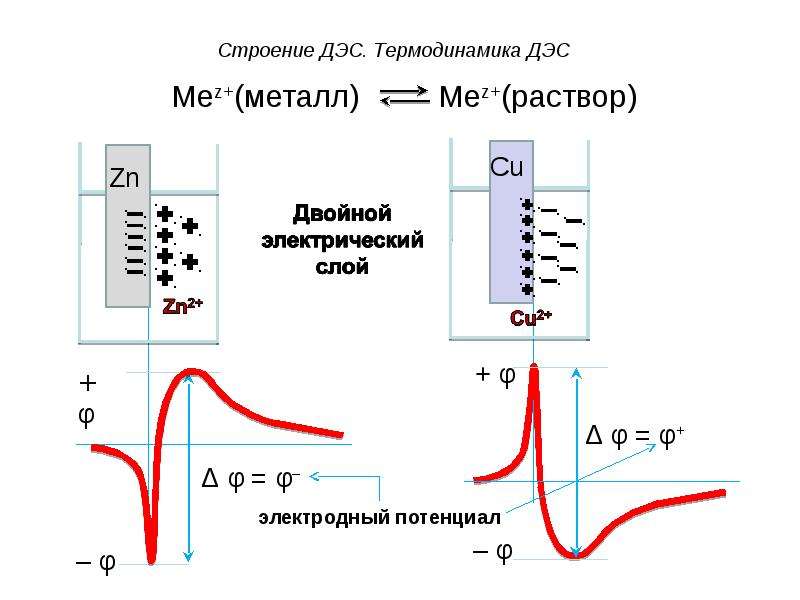

Строение ДЭС. Термодинамика ДЭС

Слайд 49

Описание слайда:

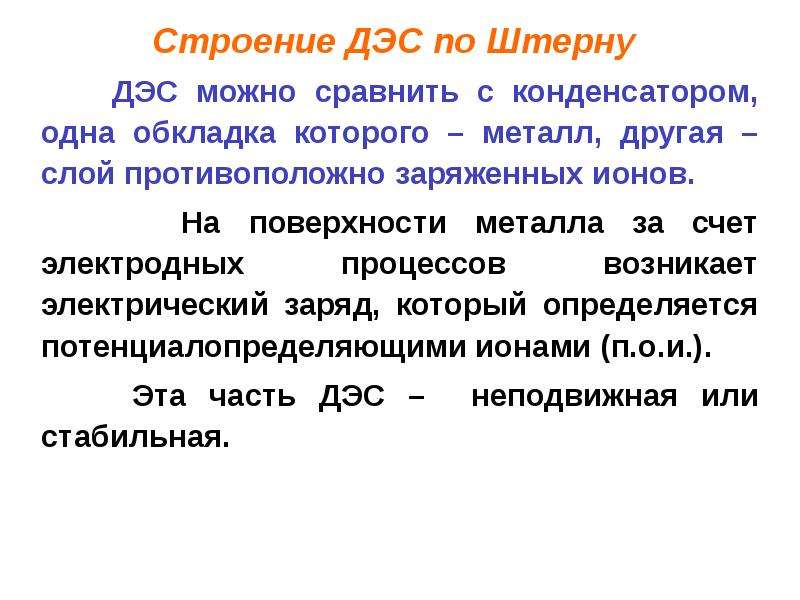

Строение ДЭС по Штерну ДЭС можно сравнить с конденсатором, одна обкладка которого – металл, другая – слой противоположно заряженных ионов. На поверхности металла за счет электродных процессов возникает электрический заряд, который определяется потенциалопределяющими ионами (п.о.и.). Эта часть ДЭС – неподвижная или стабильная.

Слайд 50

Описание слайда:

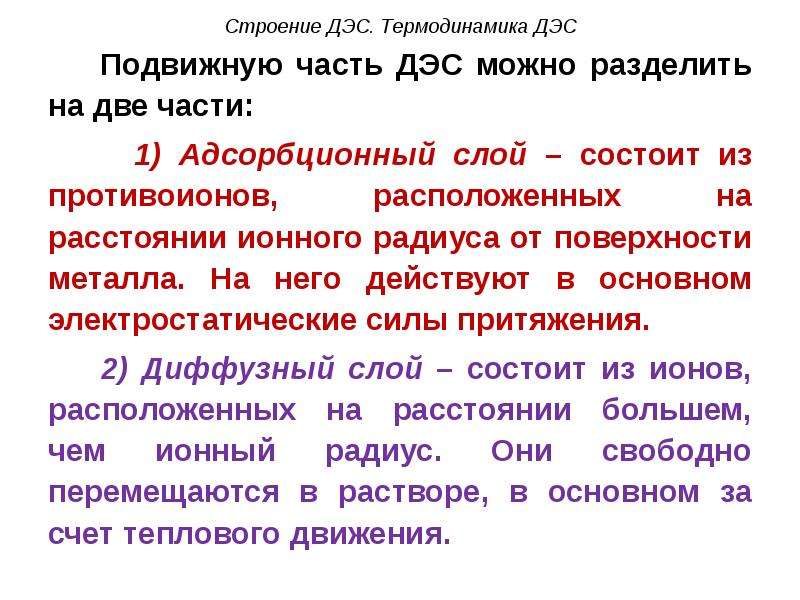

Строение ДЭС. Термодинамика ДЭС Подвижную часть ДЭС можно разделить на две части: 1) Адсорбционный слой – состоит из противоионов, расположенных на расстоянии ионного радиуса от поверхности металла. На него действуют в основном электростатические силы притяжения. 2) Диффузный слой – состоит из ионов, расположенных на расстоянии большем, чем ионный радиус. Они свободно перемещаются в растворе, в основном за счет теплового движения.

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

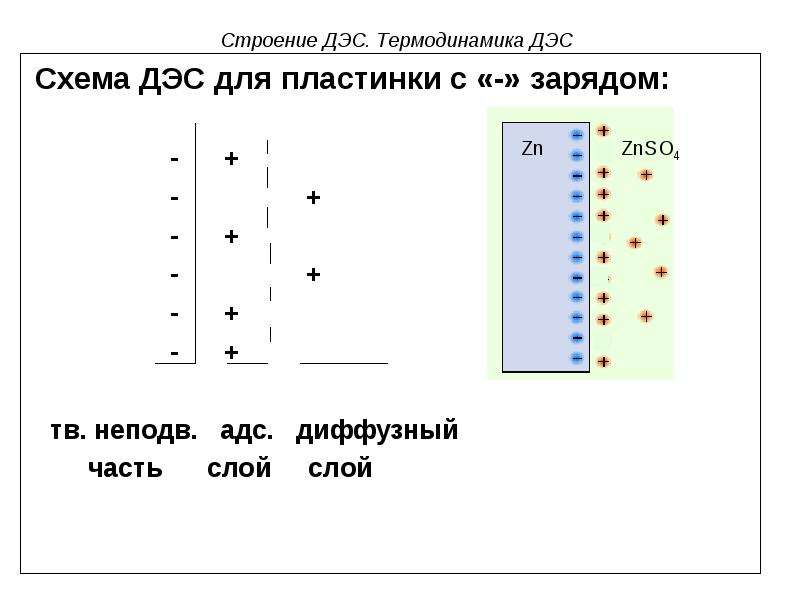

Строение ДЭС. Термодинамика ДЭС Схема ДЭС для пластинки с «-» зарядом: - + - + - + - + - + - + тв. неподв. адс. диффузный часть слой слой

Слайд 53

Описание слайда:

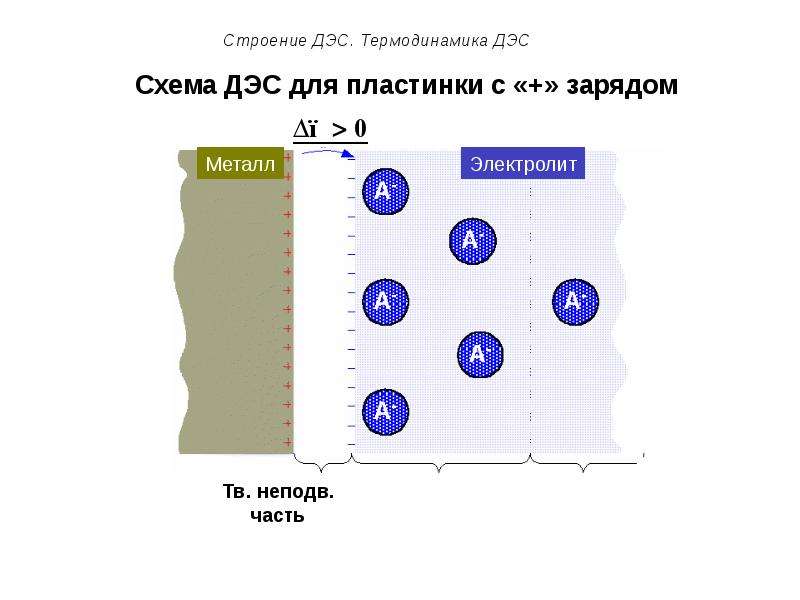

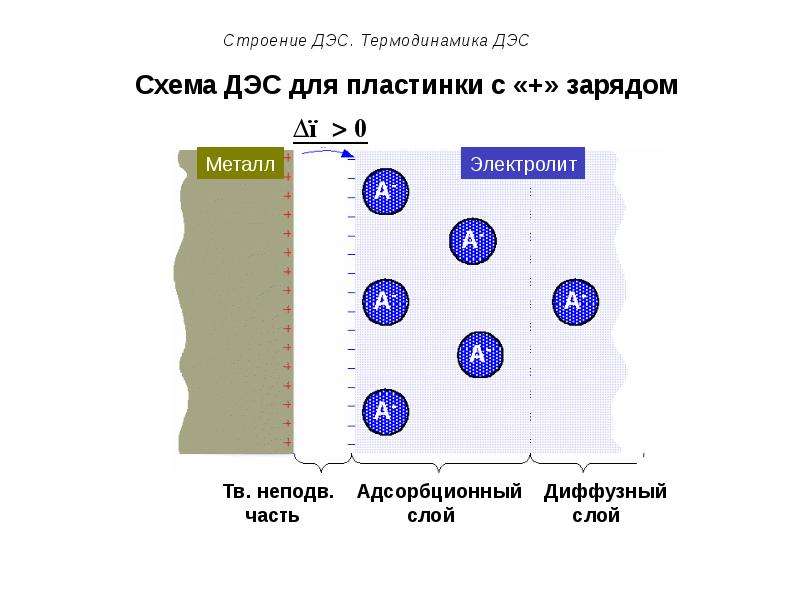

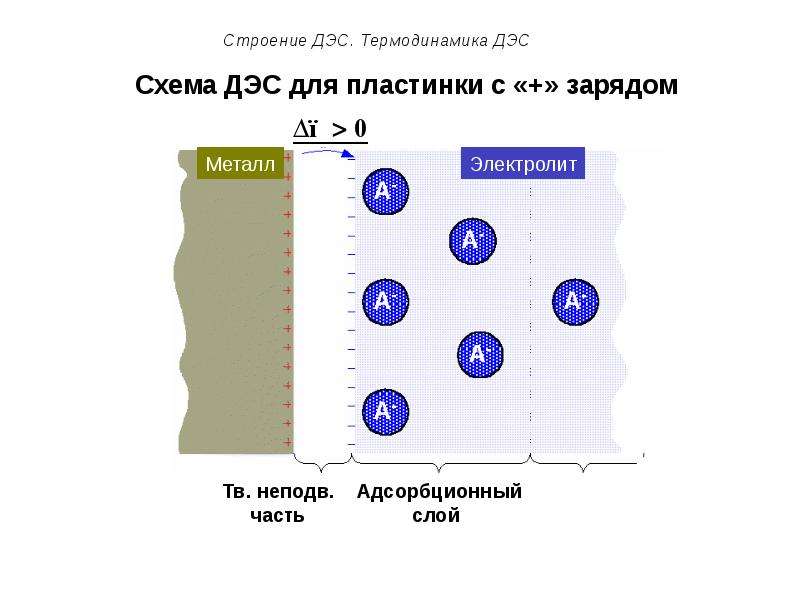

Схема ДЭС для пластинки с «+» зарядом

Слайд 54

Описание слайда:

Схема ДЭС для пластинки с «+» зарядом

Слайд 55

Описание слайда:

Схема ДЭС для пластинки с «+» зарядом

Слайд 56

Описание слайда:

Схема ДЭС для пластинки с «+» зарядом

Слайд 57

Описание слайда:

Строение ДЭС. Термодинамика ДЭС От величины электродного потенциала (φ) зависит величина работы, которая совершается системой при образовании ДЭС. Величину этой работы можно выразить уравнением: [кДж ·моль-1], где A – работа, которую надо совершить, чтобы перенести заряд с одной фазы на другую, кДж ·моль-1; n – число электронов, участвующих в электродной реакции (для металлических электродов совпадает с зарядом иона); F – число Фарадея = 96487 Кл · моль-1.

Слайд 58

Описание слайда:

Строение ДЭС. Термодинамика ДЭС В изобарно-изотермических условиях работа равна уменьшению энергии Гиббса: тогда:

Слайд 59

Описание слайда:

Уравнение Нернста

Слайд 60

Описание слайда:

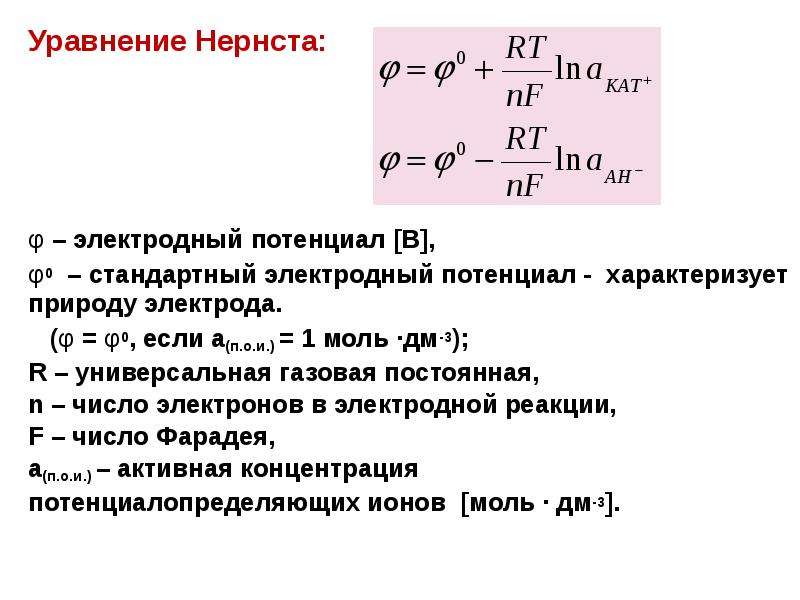

Уравнение Нернста: Уравнение Нернста: φ – электродный потенциал [В], φ0 – стандартный электродный потенциал - характеризует природу электрода. (φ = φ0, если a(п.о.и.) = 1 моль ·дм-3); R – универсальная газовая постоянная, n – число электронов в электродной реакции, F – число Фарадея, a(п.о.и.) – активная концентрация потенциалопределяющих ионов [моль · дм-3].

Слайд 61

Описание слайда:

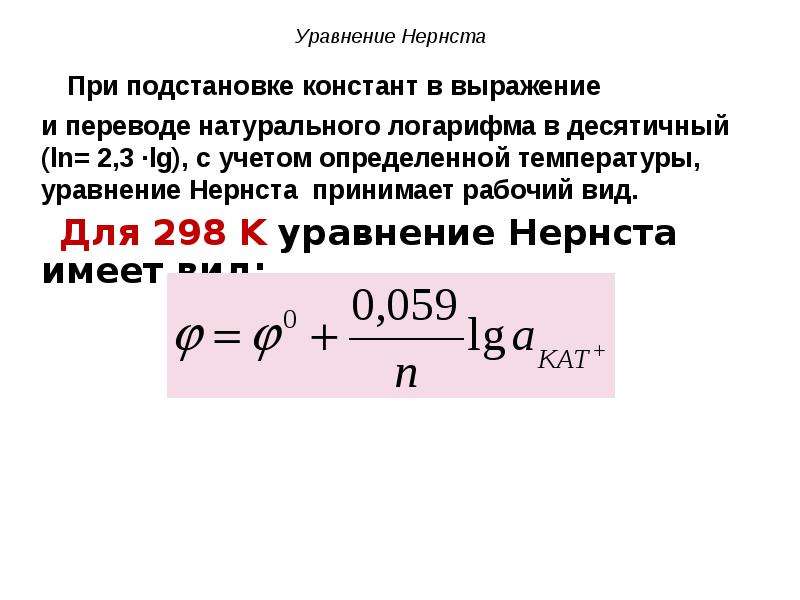

Уравнение Нернста При подстановке констант в выражение и переводе натурального логарифма в десятичный (ln= 2,3 ·lg), с учетом определенной температуры, уравнение Нернста принимает рабочий вид. Для 298 K уравнение Нернста имеет вид:

Слайд 62

Описание слайда:

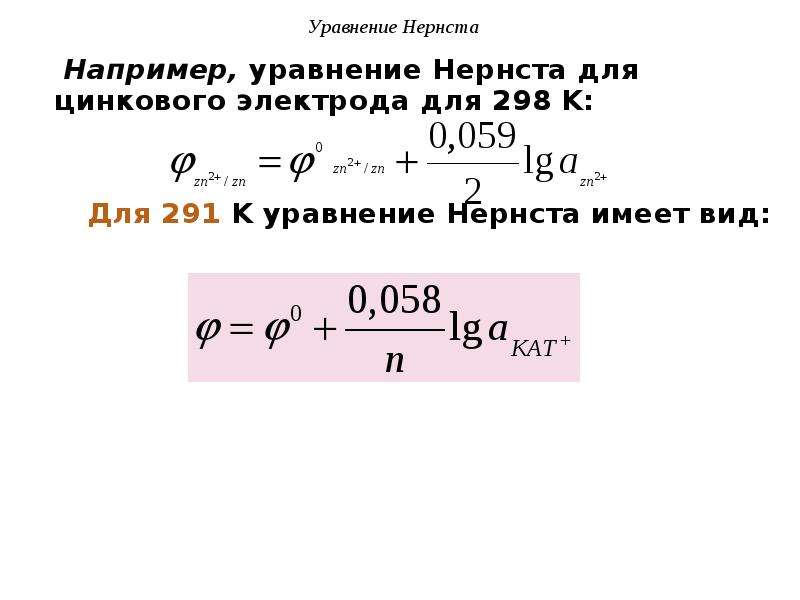

Уравнение Нернста Например, уравнение Нернста для цинкового электрода для 298 K: Для 291 K уравнение Нернста имеет вид:

Слайд 63

Описание слайда:

Слайд 64

Описание слайда:

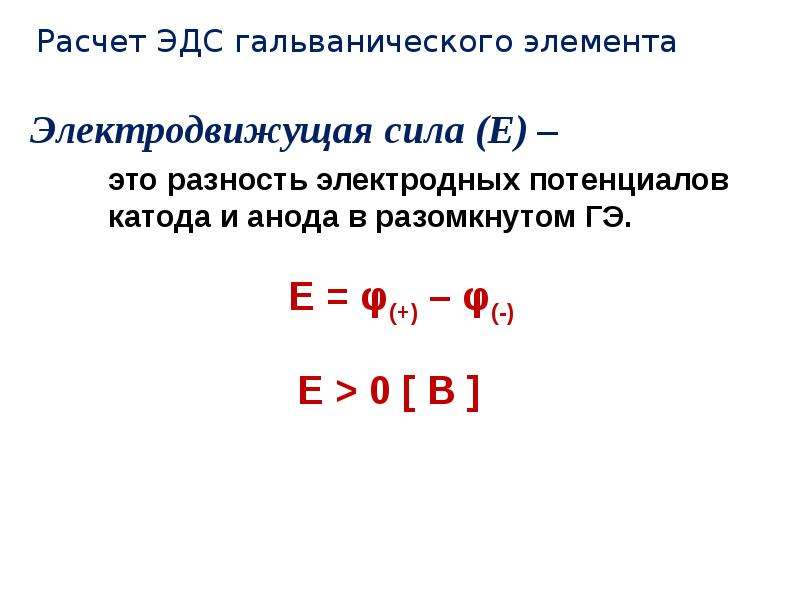

Электродный потенциал нельзя измерить непосредственно. Можно измерять только разность потенциалов или электродвижущую силу (E). Электродный потенциал нельзя измерить непосредственно. Можно измерять только разность потенциалов или электродвижущую силу (E). Для этого необходимо собрать гальваническую цепь из двух электродов.

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

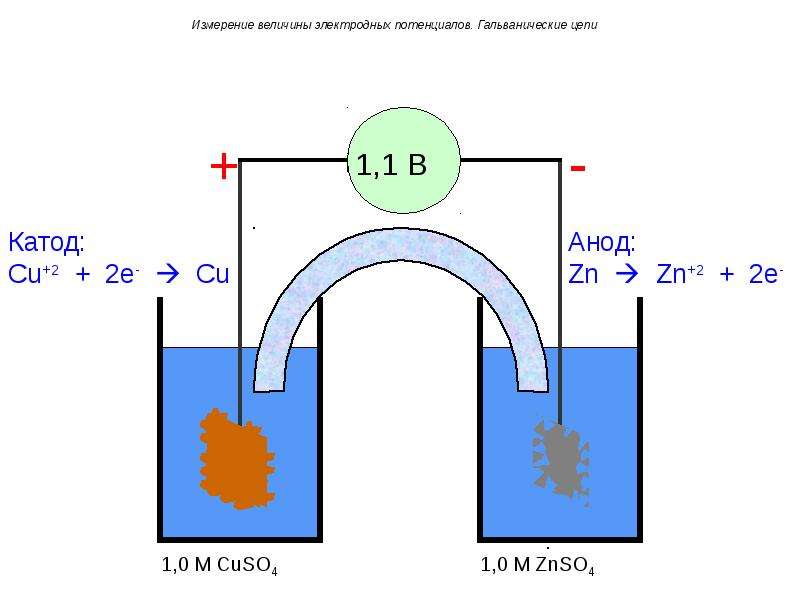

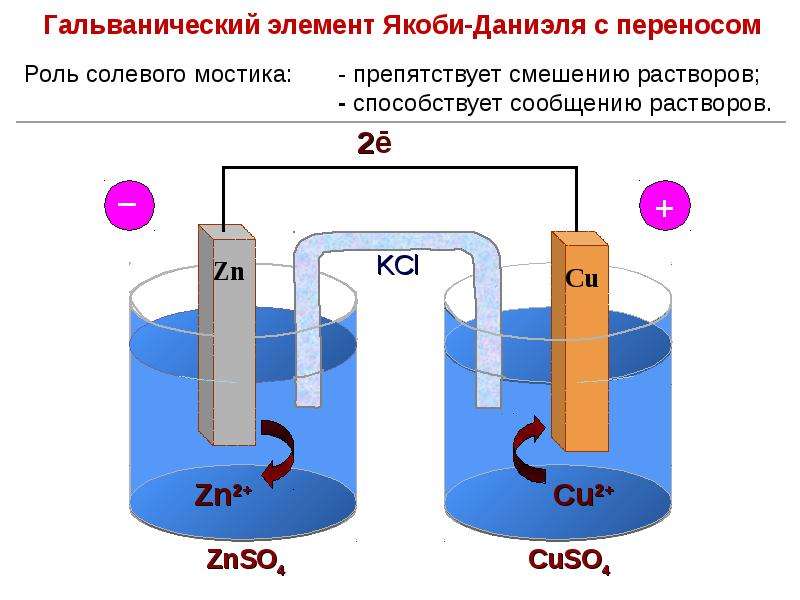

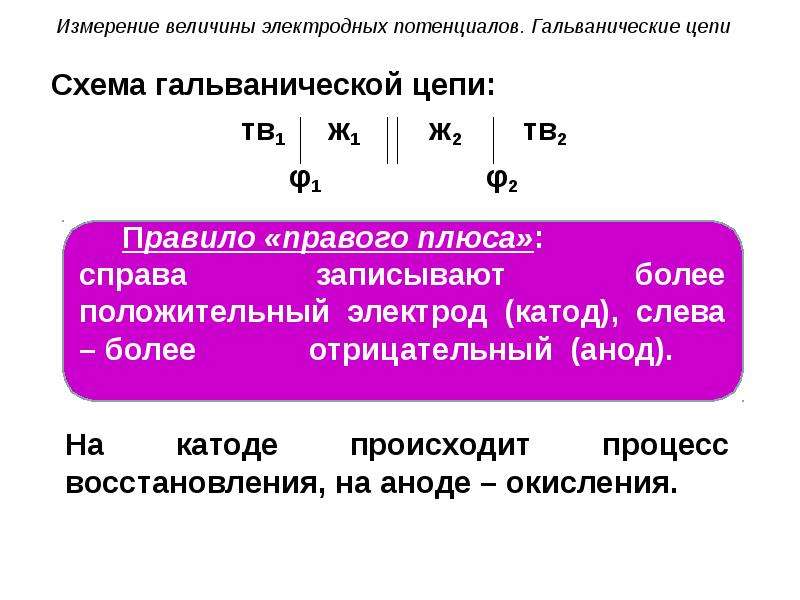

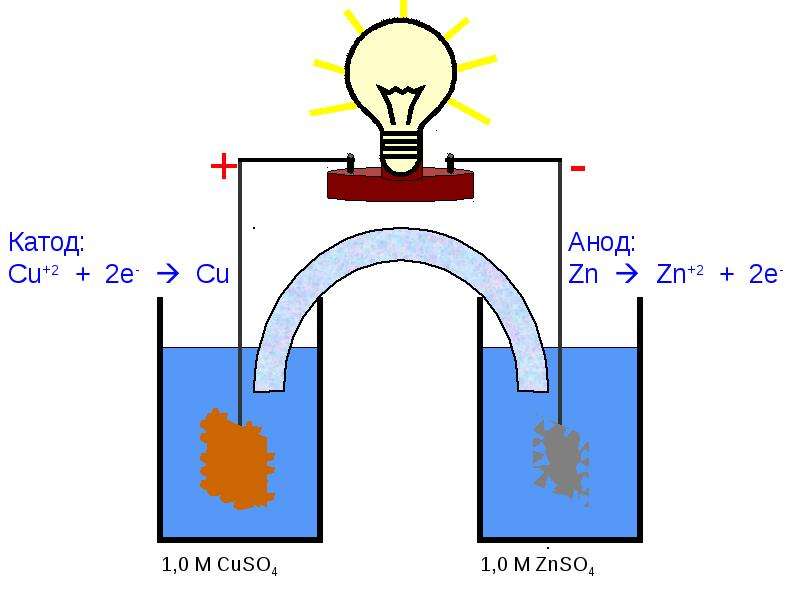

Измерение величины электродных потенциалов. Гальванические цепи Схема гальванической цепи: тв1 ж1 ж2 тв2 φ1 φ2

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

Слайд 70

Описание слайда:

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

Слайд 73

Описание слайда:

Слайд 74

Описание слайда:

Слайд 75

Описание слайда:

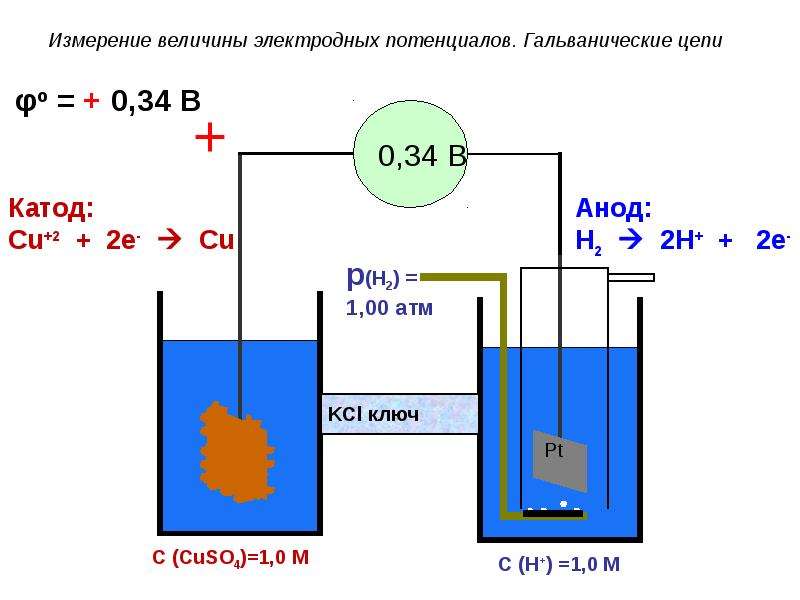

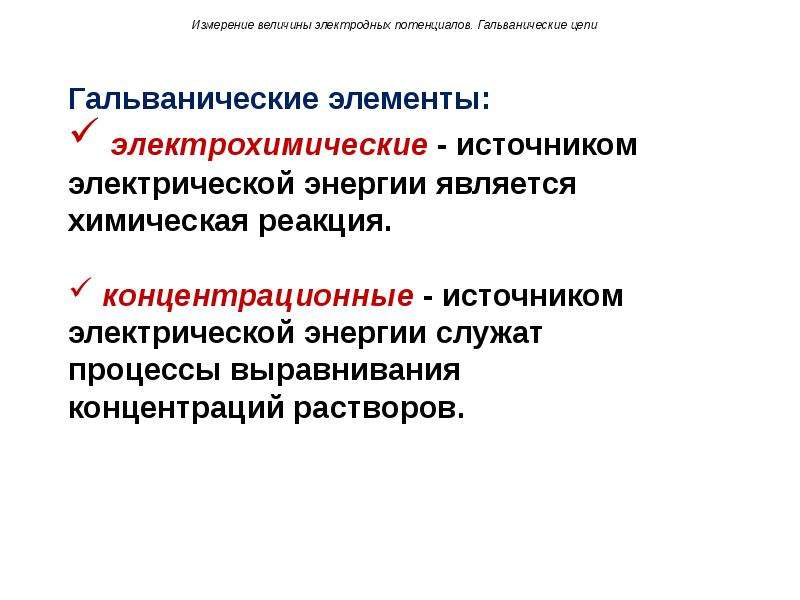

Измерение величины электродных потенциалов. Гальванические цепи

Слайд 76

Описание слайда:

Измерение величины электродных потенциалов. Гальванические цепи

Слайд 77

Описание слайда:

Слайд 78

Описание слайда:

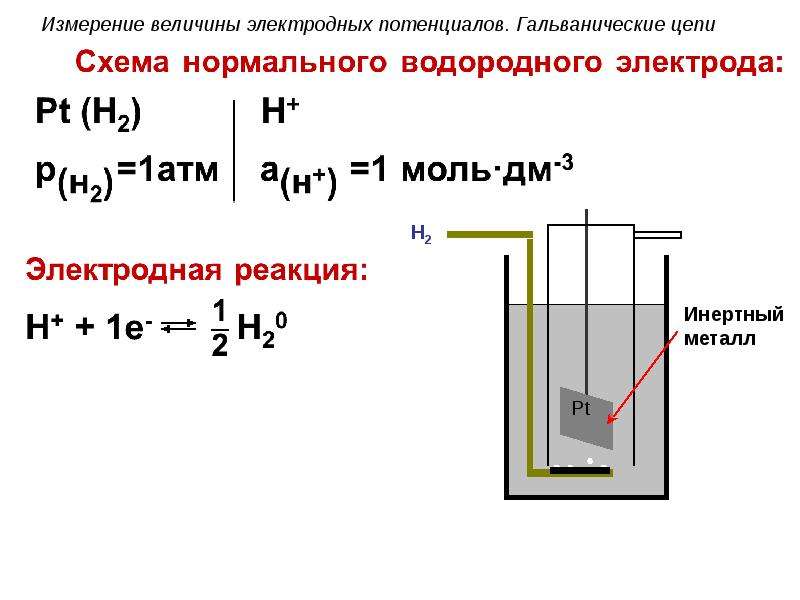

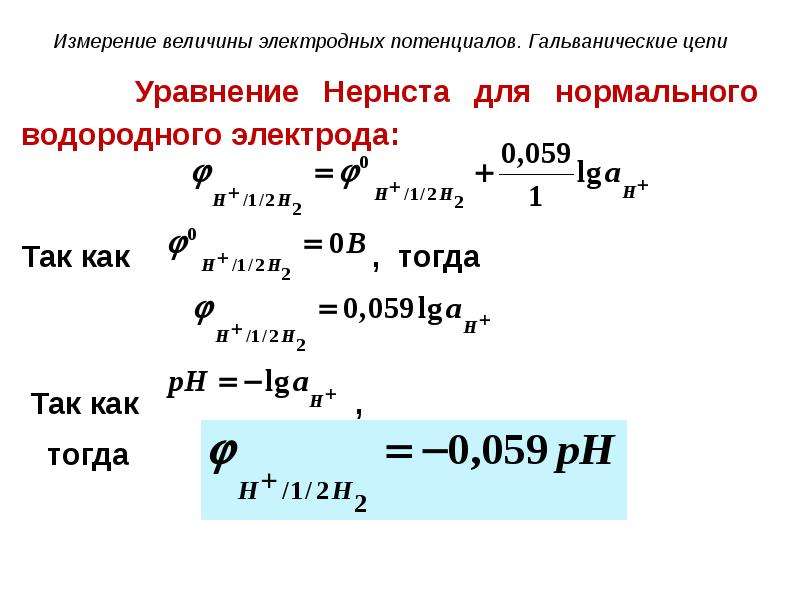

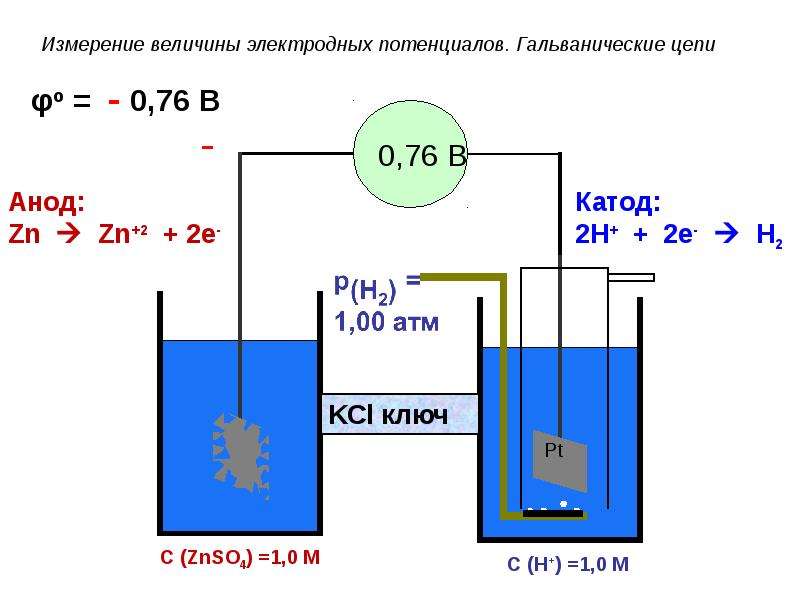

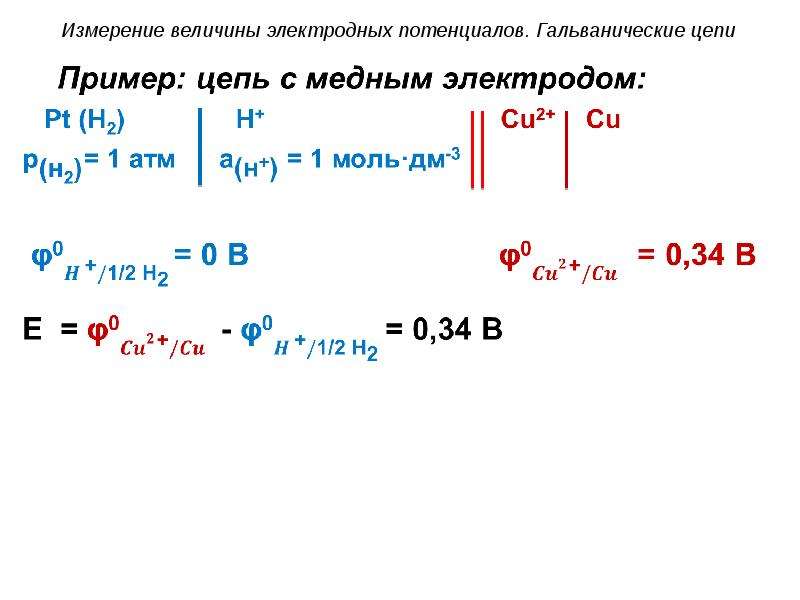

Измерение величины электродных потенциалов. Гальванические цепи Уравнение Нернста для нормального водородного электрода: Так как , тогда Так как , тогда

Слайд 79

Описание слайда:

Измерение величины электродных потенциалов. Гальванические цепи

Слайд 80

Описание слайда:

Слайд 81

Описание слайда:

Слайд 82

Описание слайда:

Слайд 83

Описание слайда:

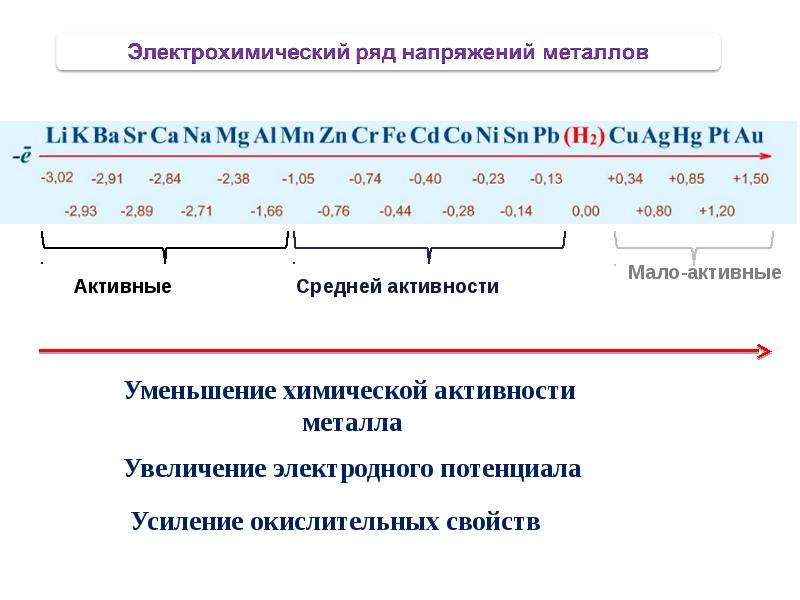

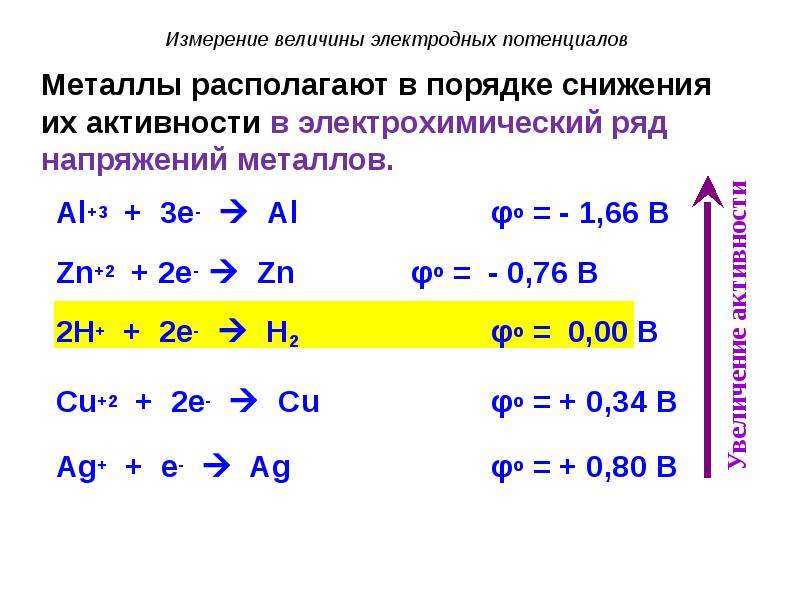

Измерение величины электродных потенциалов Al+3 + 3e-  Al φo = - 1,66 В Zn+2 + 2e-  Zn φo = - 0,76 В 2H+ + 2e-  H2 φo = 0,00 В Cu+2 + 2e-  Cu φo = + 0,34 В Ag+ + e-  Ag φo = + 0,80 В

Слайд 84

Описание слайда:

Слайд 85

Описание слайда:

Слайд 86

Описание слайда:

Слайд 87

Описание слайда:

Слайд 88

Описание слайда:

Слайд 89

Описание слайда:

Слайд 90

Описание слайда:

Окислительно-восстановительные электроды Pt ox (окисленная форма) red (восстановленная форма) Электродная реакция: ox + n e- red

Слайд 91

Описание слайда:

Окислительно-восстановительные электроды Red-ox-электроды делятся на простые и сложные.

Слайд 92

Описание слайда:

Окислительно-восстановительные электроды

Слайд 93

Описание слайда:

Слайд 94

Описание слайда:

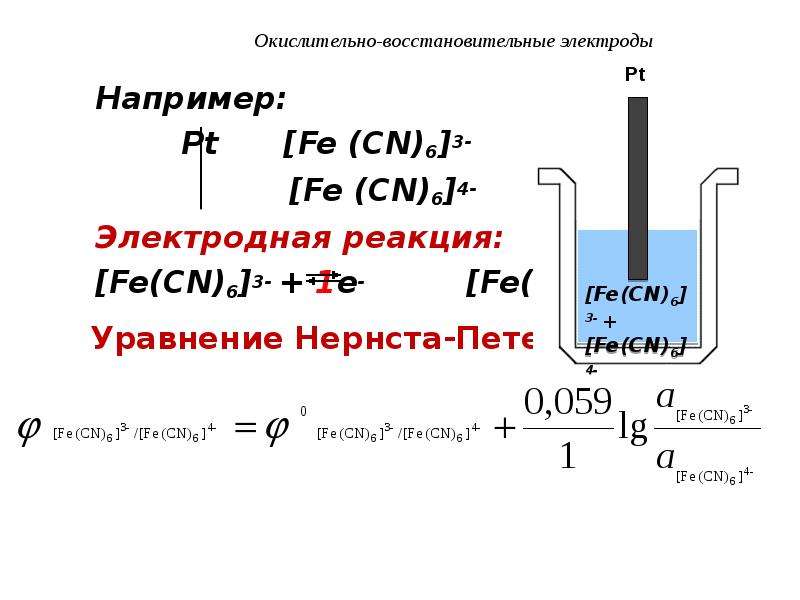

Окислительно-восстановительные электроды Например: Pt [Fe (CN)6]3- [Fe (CN)6]4- Электродная реакция: [Fe(CN)6]3- + 1e- [Fe(CN)6]4-

Слайд 95

Описание слайда:

Окислительно-восстановительные электроды

Слайд 96

Описание слайда:

Окислительно-восстановительные электроды Схема сложного электрода: Pt MnO4-, H+ Mn2+ Электродная реакция: MnO4– + 8H+ + 5e– Mn2+ + 4H2O

Слайд 97

Описание слайда:

Слайд 98

Описание слайда:

Слайд 99

Описание слайда:

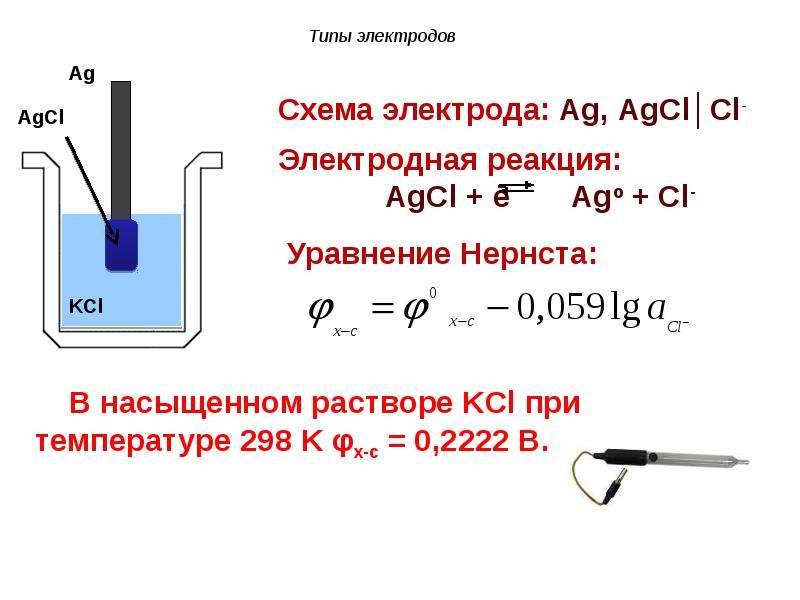

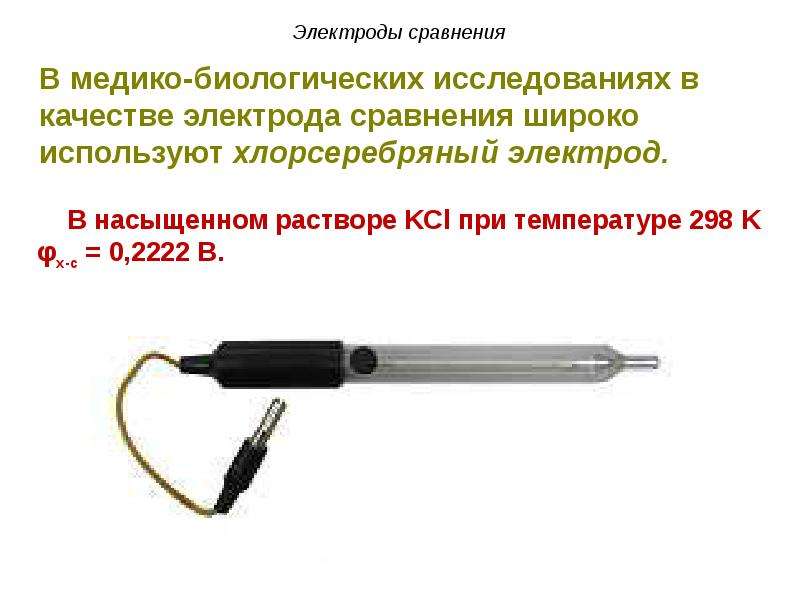

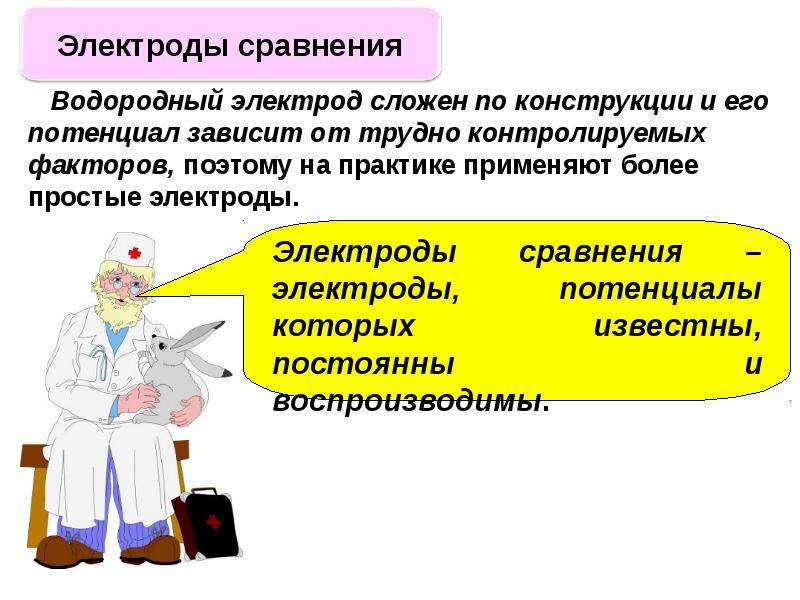

Электроды сравнения

Слайд 100

Описание слайда:

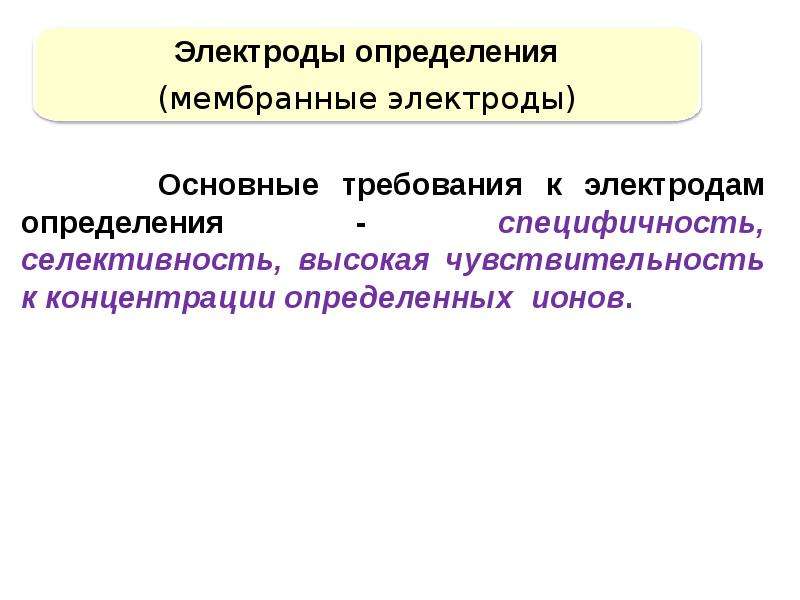

Основные требования к электродам определения - специфичность, селективность, высокая чувствительность к концентрации определенных ионов. Основные требования к электродам определения - специфичность, селективность, высокая чувствительность к концентрации определенных ионов.

Слайд 101

Описание слайда:

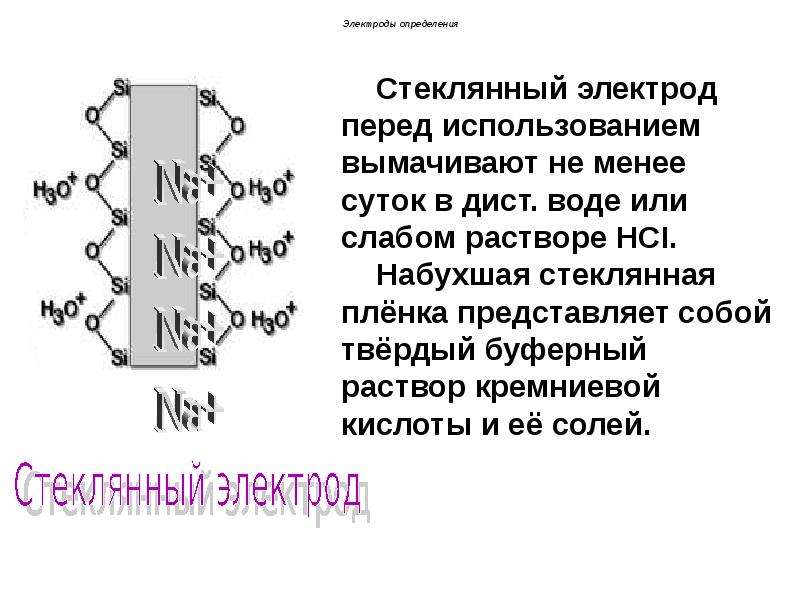

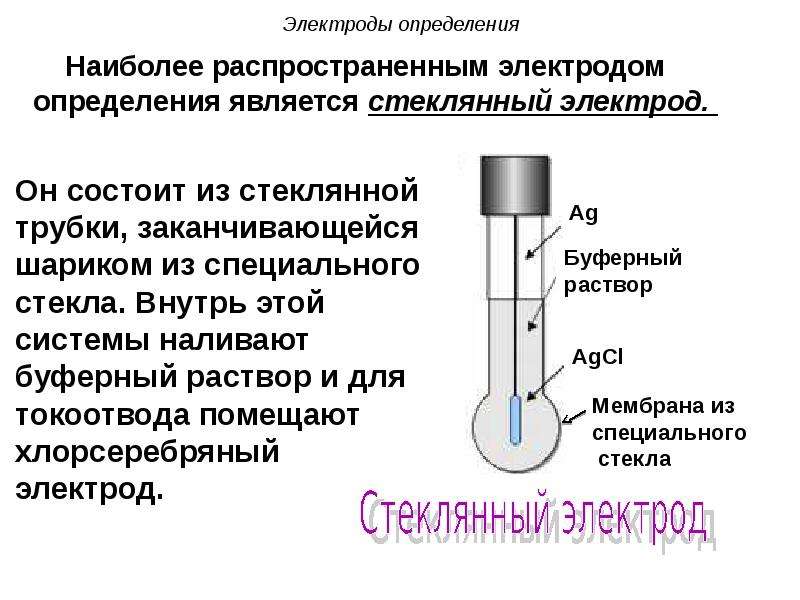

Электроды определения Наиболее распространенным электродом определения является стеклянный электрод.

Слайд 102

Описание слайда:

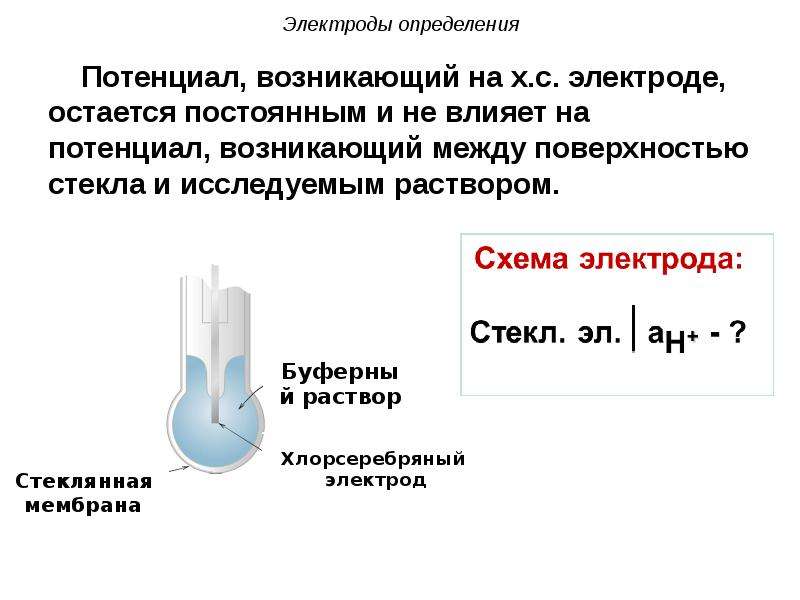

Электроды определения Потенциал, возникающий на х.с. электроде, остается постоянным и не влияет на потенциал, возникающий между поверхностью стекла и исследуемым раствором.

Слайд 103

Описание слайда:

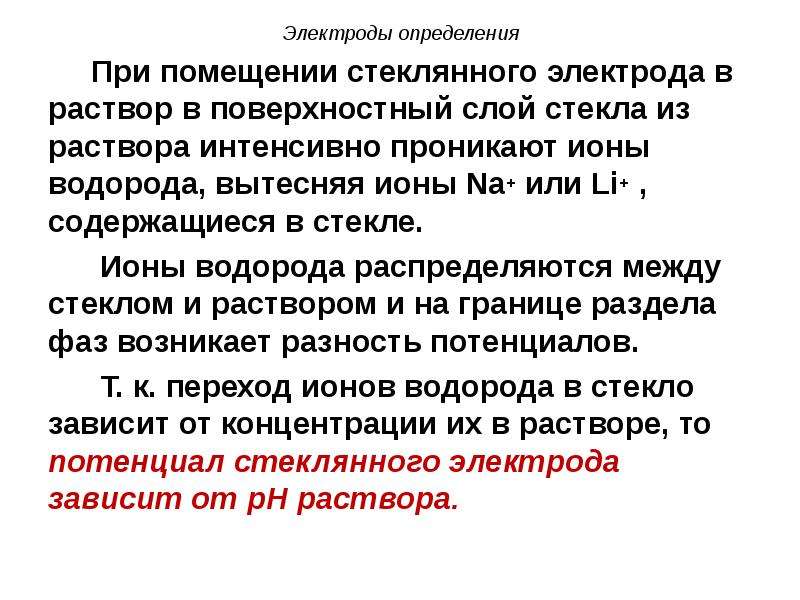

Электроды определения При помещении стеклянного электрода в раствор в поверхностный слой стекла из раствора интенсивно проникают ионы водорода, вытесняя ионы Nа+ или Li+ , содержащиеся в стекле. Ионы водорода распределяются между стеклом и раствором и на границе раздела фаз возникает разность потенциалов. Т. к. переход ионов водорода в стекло зависит от концентрации их в растворе, то потенциал стеклянного электрода зависит от рН раствора.

Слайд 104

Описание слайда:

Слайд 105

Описание слайда:

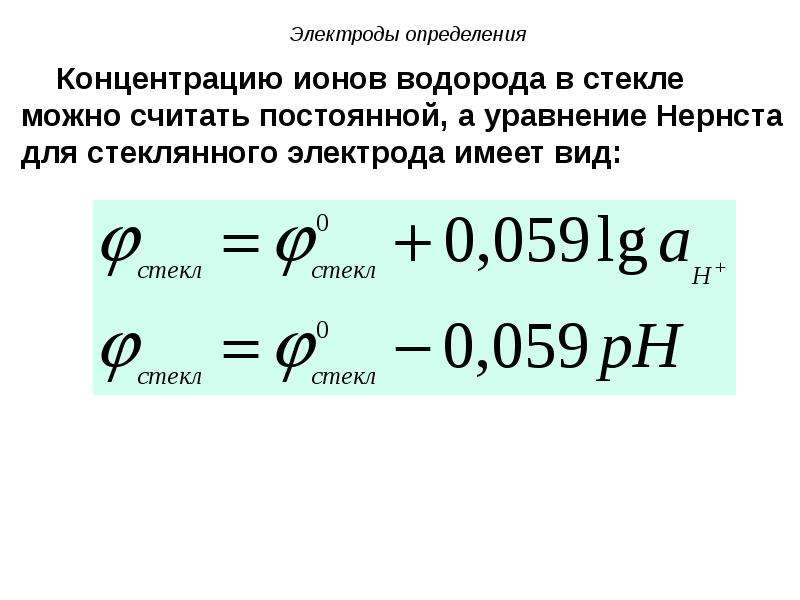

Электроды определения Концентрацию ионов водорода в стекле можно считать постоянной, а уравнение Нернста для стеклянного электрода имеет вид:

Слайд 106

Описание слайда:

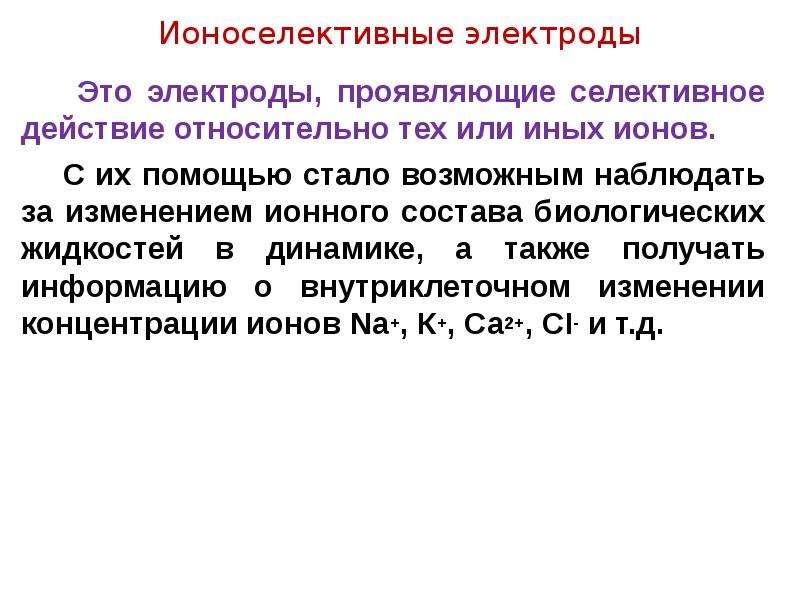

Ионоселективные электроды Это электроды, проявляющие селективное действие относительно тех или иных ионов. C их помощью стало возможным наблюдать за изменением ионного состава биологических жидкостей в динамике, а также получать информацию о внутриклеточном изменении концентрации ионов Na+, К+, Сa2+, СI- и т.д.

Слайд 107

Описание слайда:

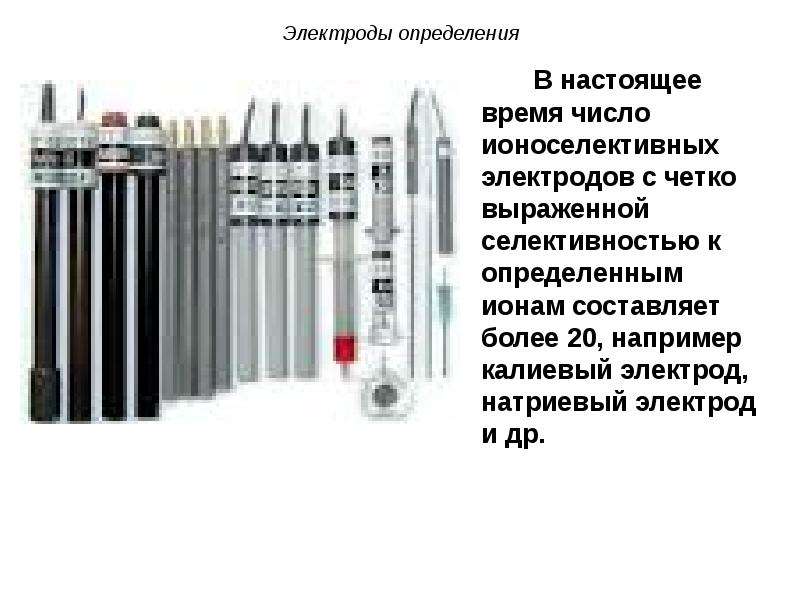

Электроды определения В настоящее время число ионоселективных электродов с четко выраженной селективностью к определенным ионам составляет более 20, например калиевый электрод, натриевый электрод и др.
