Вы можете ознакомиться и скачать презентацию на тему Энергетические машины и установки. Доклад-сообщение содержит 57 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Энергетические машины и установки Турбиннные установки 1.1. Паротурбинные установки 1.2. Газотурбинные и парогазовые установки 1.3. Установки с ядерными реакторами 2. Поршневые двигатели 2.1. Двигатели внутреннего сгорания 2.2. Двигатели Стирлинга 3. Установки для получения низких температур

Слайд 2

Описание слайда:

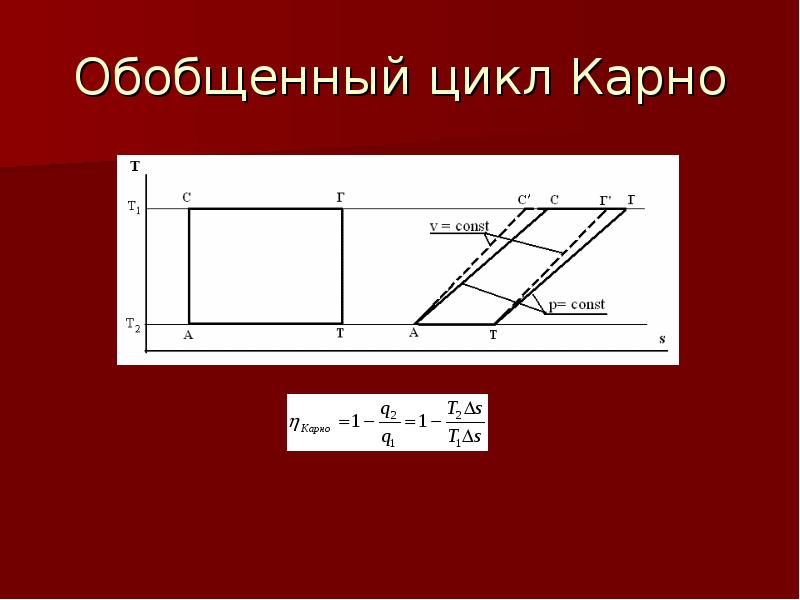

Обобщенный цикл Карно

Слайд 3

Описание слайда:

Паротурбинные установки

Слайд 4

Описание слайда:

T,s- диаграмма водяного пара

Слайд 5

Описание слайда:

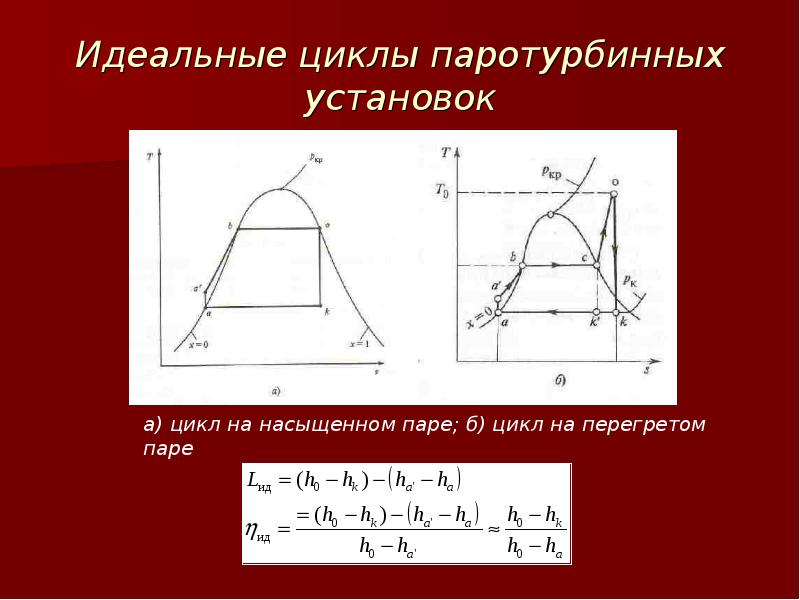

Идеальные циклы паротурбинных установок

Слайд 6

Описание слайда:

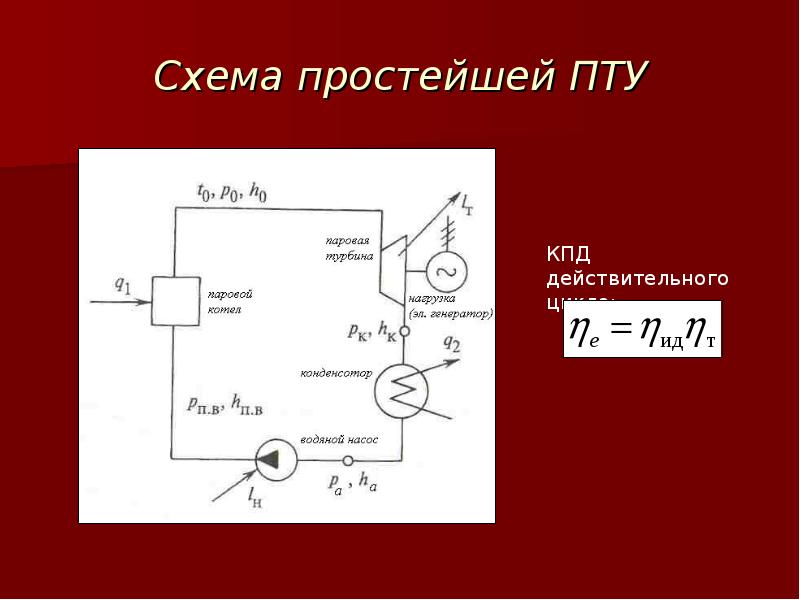

Схема простейшей ПТУ

Слайд 7

Описание слайда:

Поперечный разрез по главному корпусу ТЭС

Слайд 8

Описание слайда:

Влияние максимальной температуры пара на экономичность ПТУ

Слайд 9

Описание слайда:

Организация теплообмена в паровом котле

Слайд 10

Описание слайда:

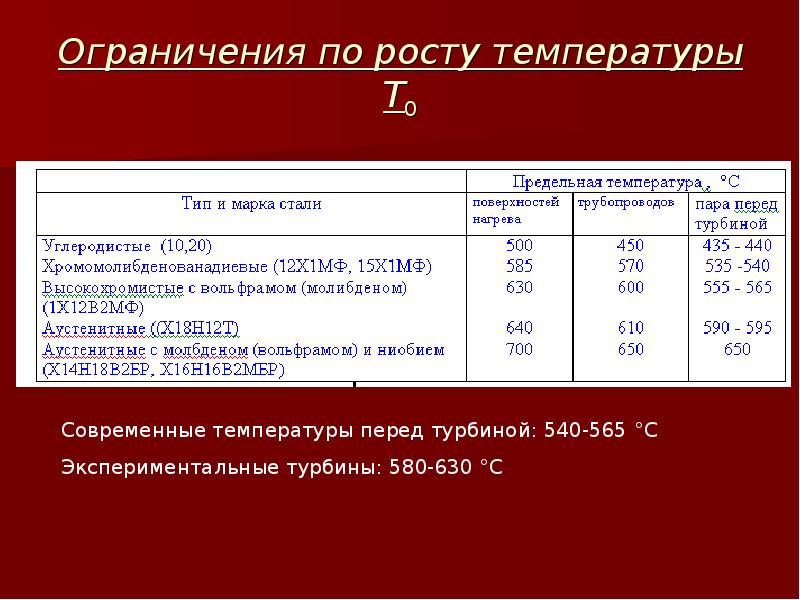

Ограничения по росту температуры Т0

Слайд 11

Описание слайда:

Влияние максимального давления пара на экономичность ПТУ

Слайд 12

Описание слайда:

Введение промежуточного перегрева пара

Слайд 13

Описание слайда:

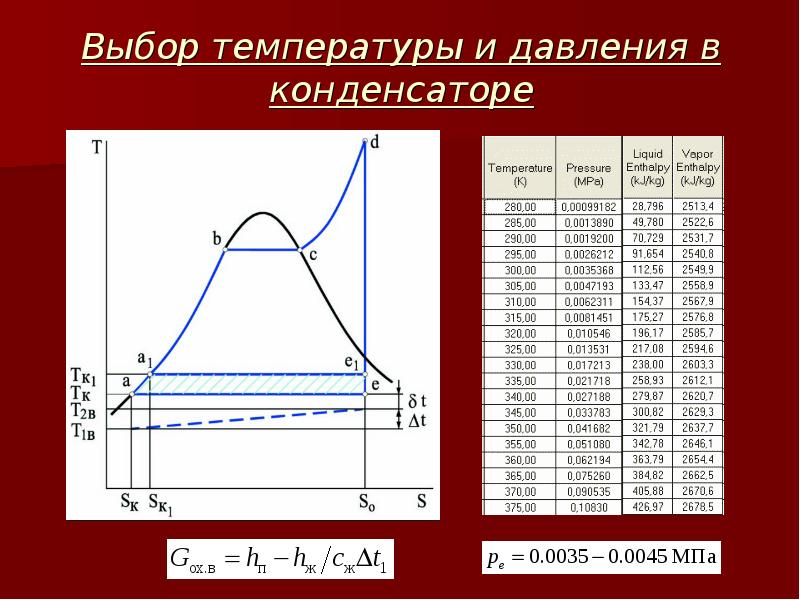

Выбор температуры и давления в конденсаторе

Слайд 14

Описание слайда:

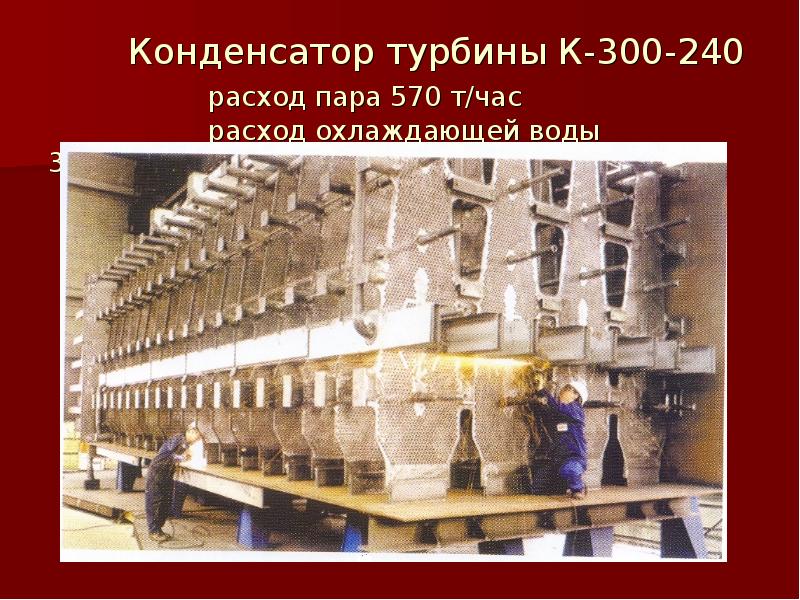

Конденсатор турбины К-300-240 расход пара 570 т/час расход охлаждающей воды 36000т/час

Слайд 15

Описание слайда:

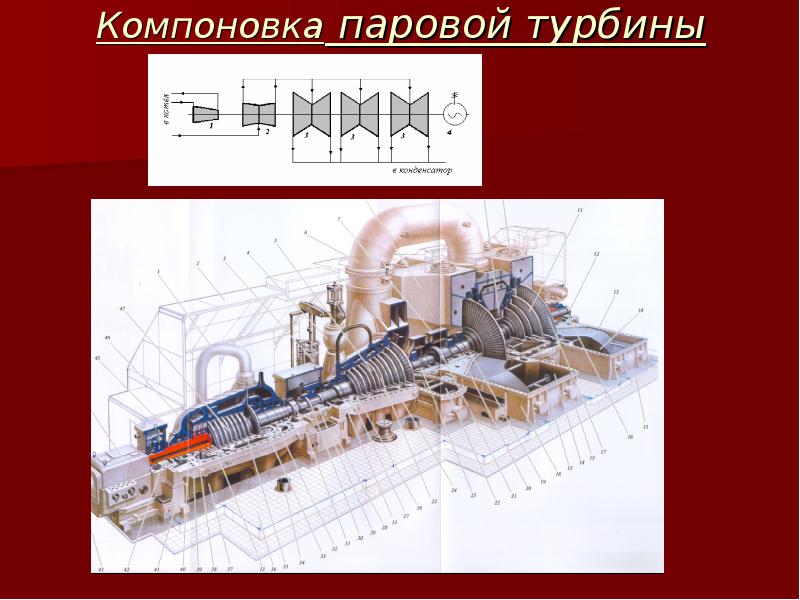

Компоновка паровой турбины

Слайд 16

Описание слайда:

Регенерация теплоты в ПТУ

Слайд 17

Описание слайда:

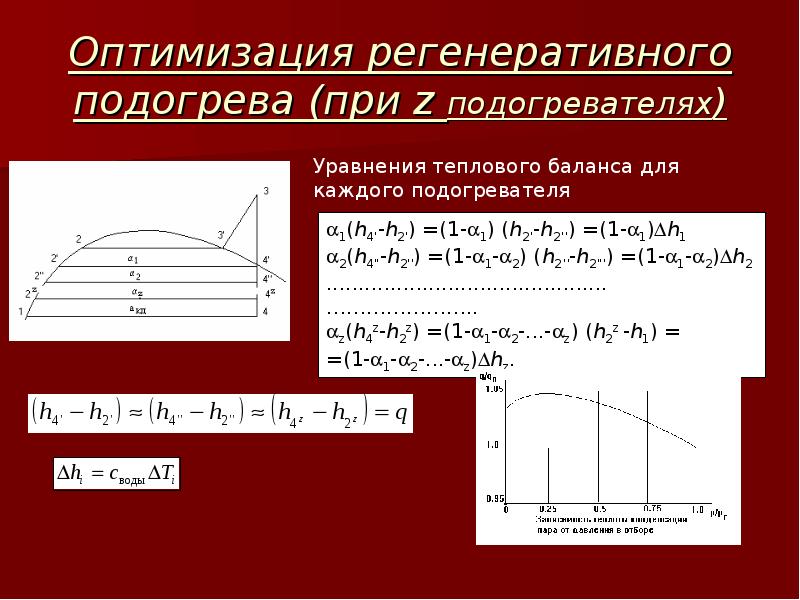

Оптимизация регенеративного подогрева (при z подогревателях)

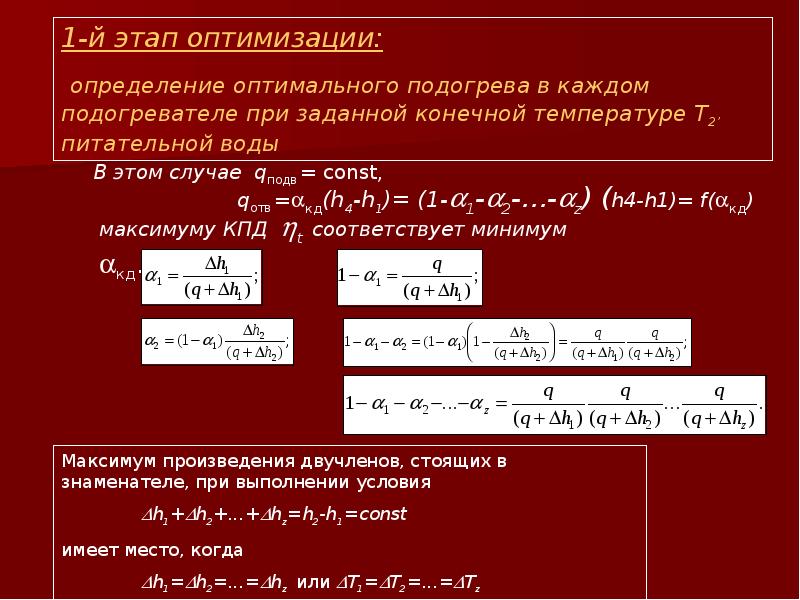

Слайд 18

Описание слайда:

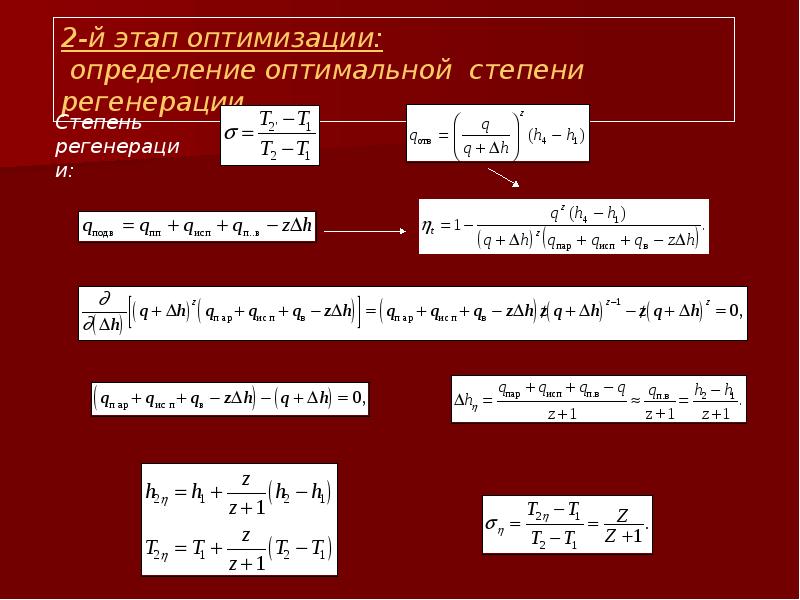

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

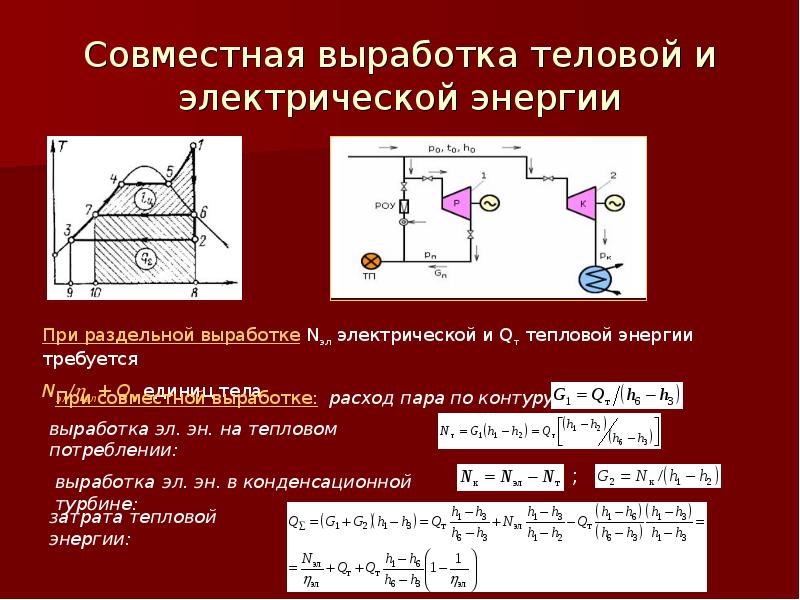

Совместная выработка теловой и электрической энергии

Слайд 23

Описание слайда:

Газотурбинные и парогазовые установки

Слайд 24

Описание слайда:

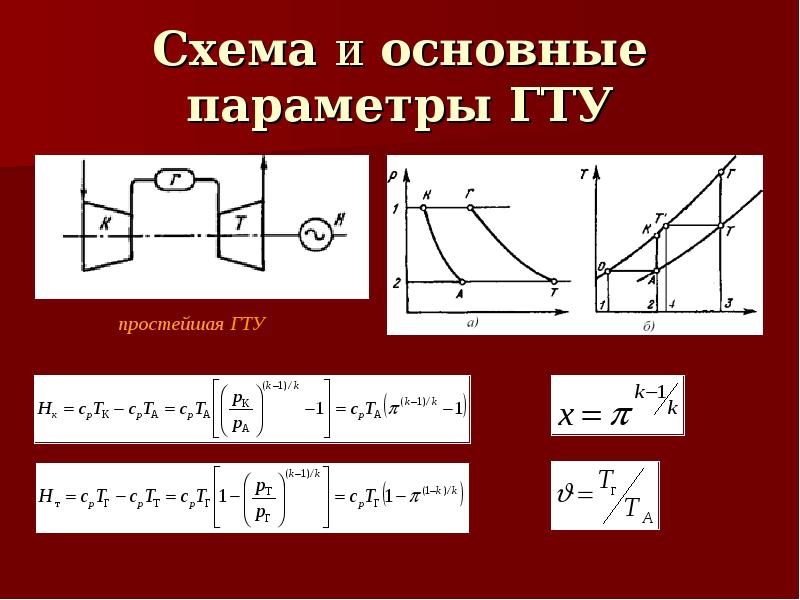

Схема и основные параметры ГТУ

Слайд 25

Описание слайда:

Удельная работа и КПД идеального цикла

Слайд 26

Описание слайда:

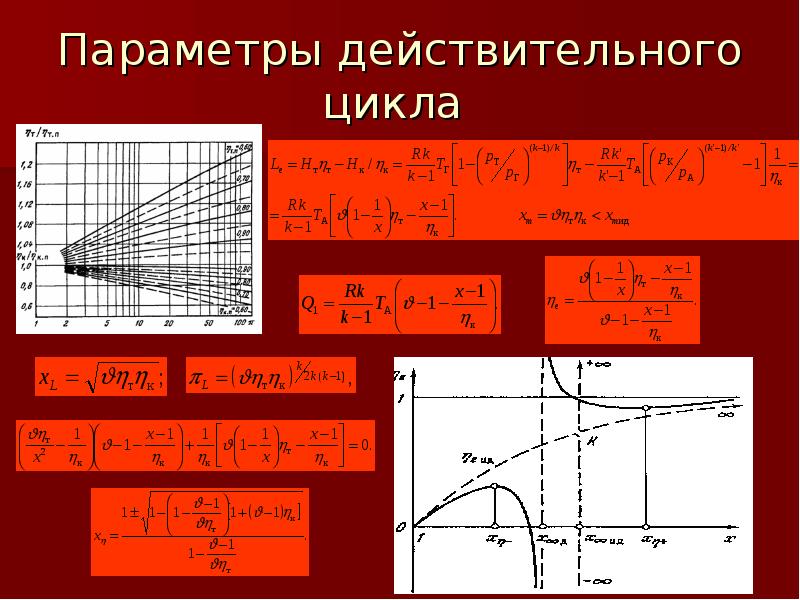

Параметры действительного цикла

Слайд 27

Описание слайда:

Влияние температуры и давления на КПД дейстительного цикла

Слайд 28

Описание слайда:

ГТУ с регенератором

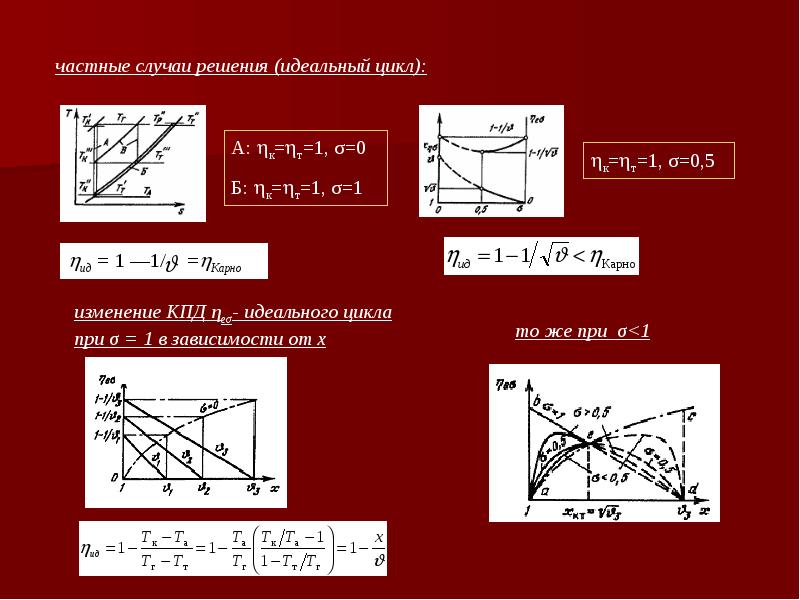

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Удельная поверхность регенератора

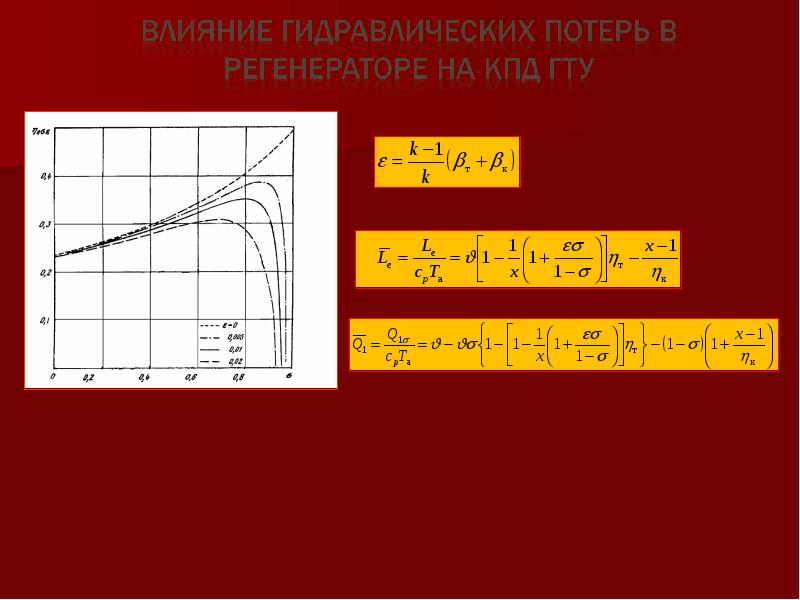

Слайд 31

Описание слайда:

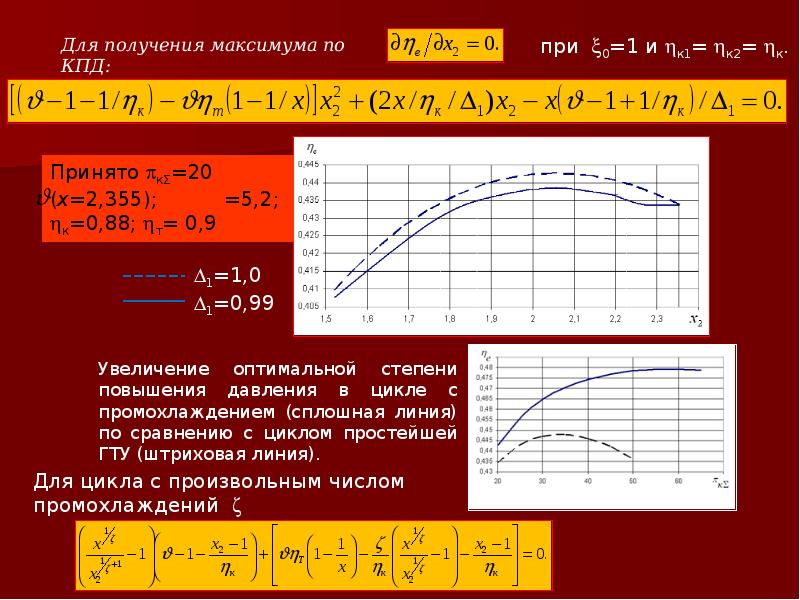

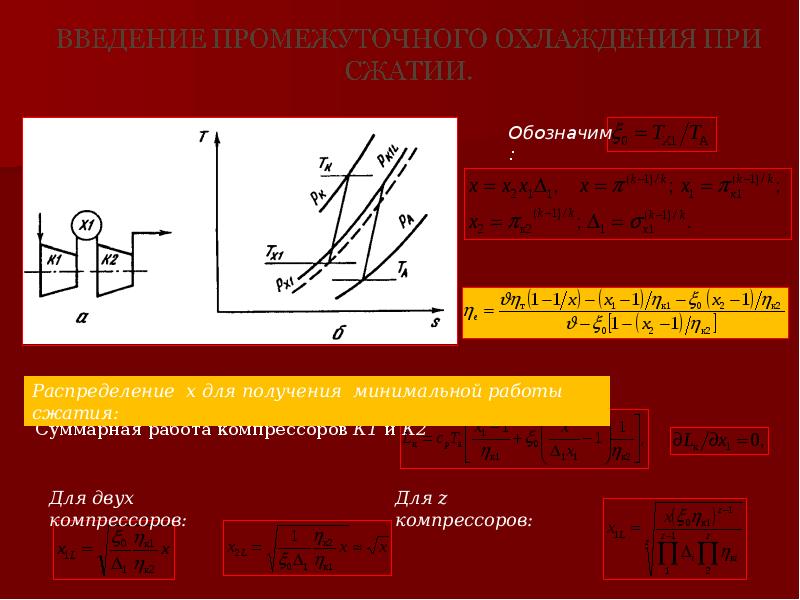

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

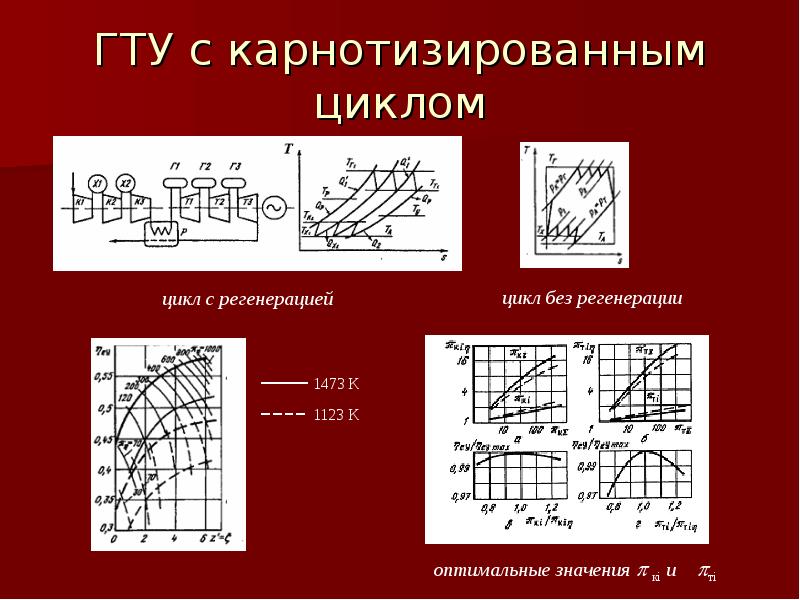

ГТУ с карнотизированным циклом

Слайд 35

Описание слайда:

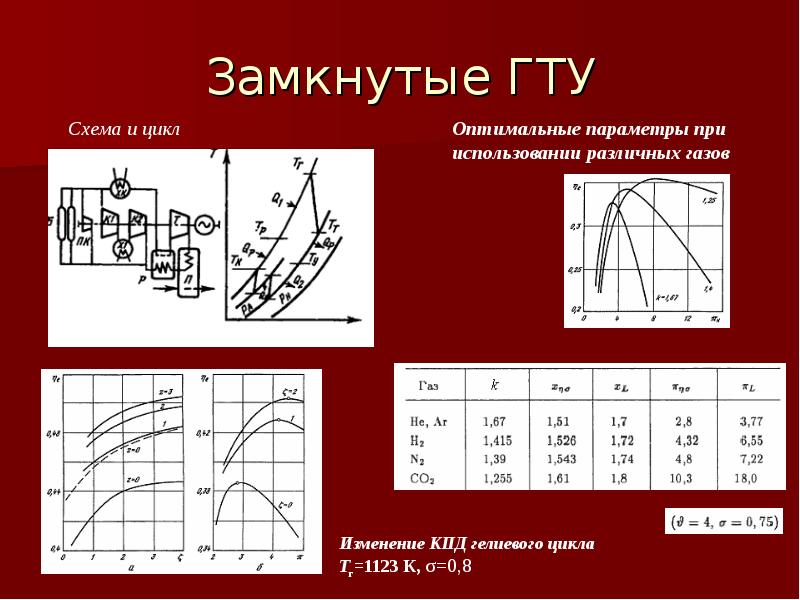

Замкнутые ГТУ

Слайд 36

Описание слайда:

Схема и цикл ПГУ с высоконапорным парогенератором

Слайд 37

Описание слайда:

Выбор относительного расхода пара d

Слайд 38

Описание слайда:

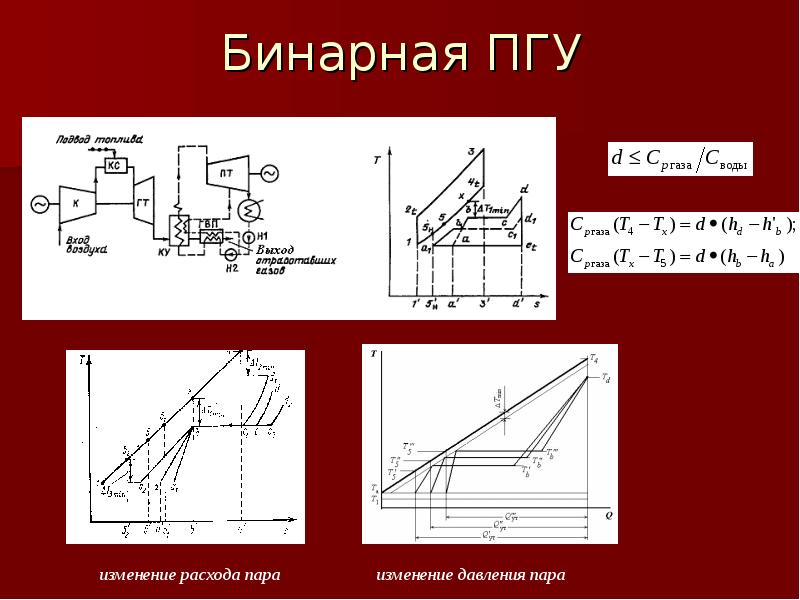

Бинарная ПГУ

Слайд 39

Описание слайда:

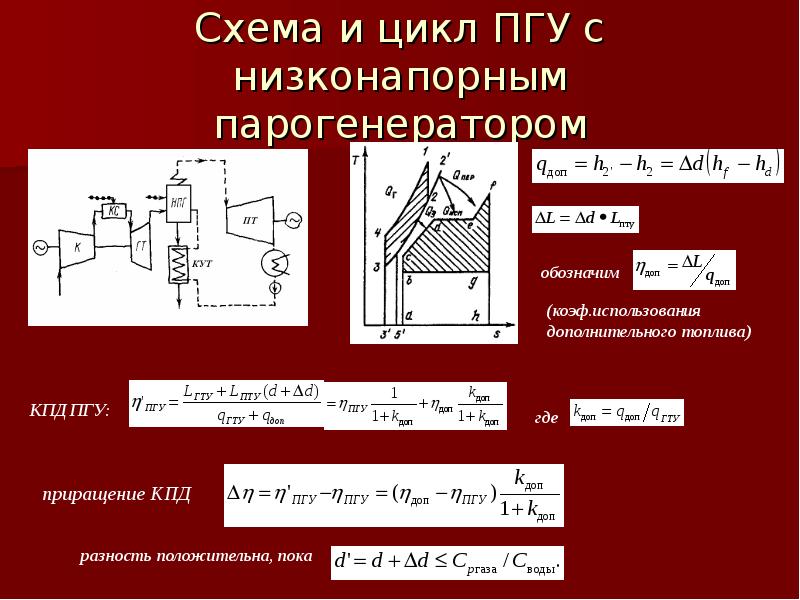

Схема и цикл ПГУ с низконапорным парогенератором

Слайд 40

Описание слайда:

ПГУ с совмещенными контурами

Слайд 41

Описание слайда:

Тепловая схема контактной газопаровой установки «Водолей»

Слайд 42

Описание слайда:

Атомные энергетические установки

Слайд 43

Описание слайда:

Преимущества и недостатки АЭС

Слайд 44

Описание слайда:

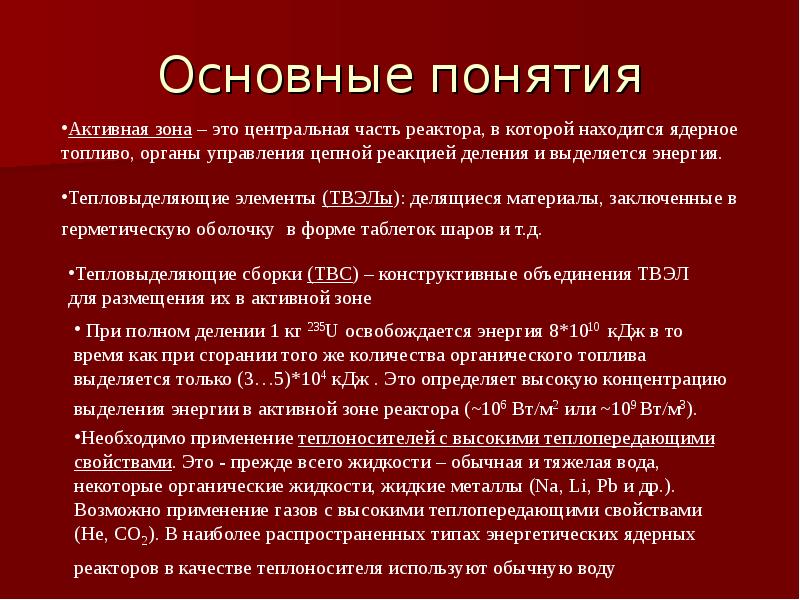

Основные понятия

Слайд 45

Описание слайда:

Основные понятия

Слайд 46

Описание слайда:

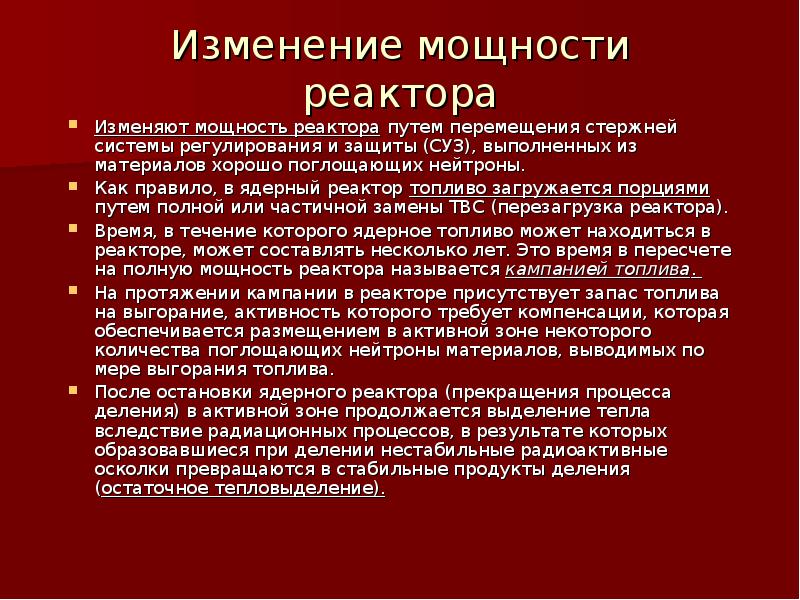

Изменение мощности реактора Изменяют мощность реактора путем перемещения стержней системы регулирования и защиты (СУЗ), выполненных из материалов хорошо поглощающих нейтроны. Как правило, в ядерный реактор топливо загружается порциями путем полной или частичной замены ТВС (перезагрузка реактора). Время, в течение которого ядерное топливо может находиться в реакторе, может составлять несколько лет. Это время в пересчете на полную мощность реактора называется кампанией топлива. На протяжении кампании в реакторе присутствует запас топлива на выгорание, активность которого требует компенсации, которая обеспечивается размещением в активной зоне некоторого количества поглощающих нейтроны материалов, выводимых по мере выгорания топлива. После остановки ядерного реактора (прекращения процесса деления) в активной зоне продолжается выделение тепла вследствие радиационных процессов, в результате которых образовавшиеся при делении нестабильные радиоактивные осколки превращаются в стабильные продукты деления (остаточное тепловыделение).

Слайд 47

Описание слайда:

Конструкция реактора ВВЭР

Слайд 48

Описание слайда:

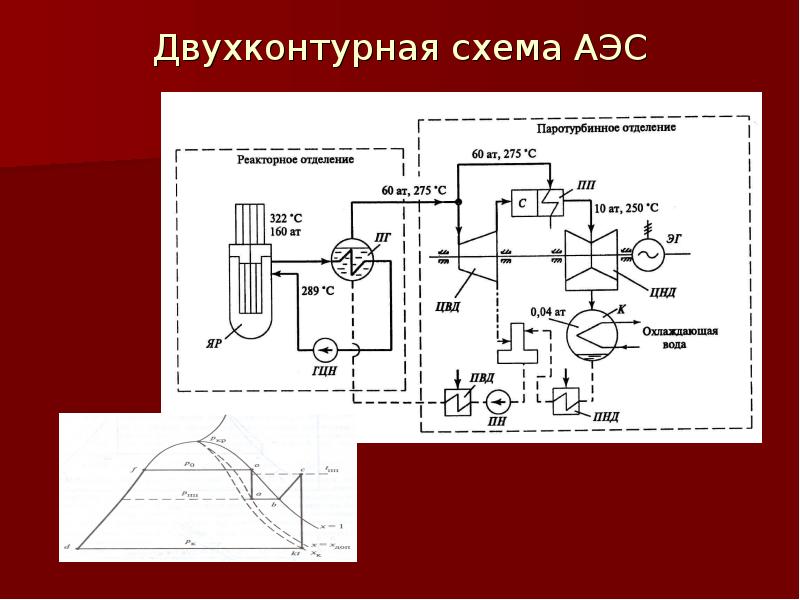

Двухконтурная схема АЭС

Слайд 49

Описание слайда:

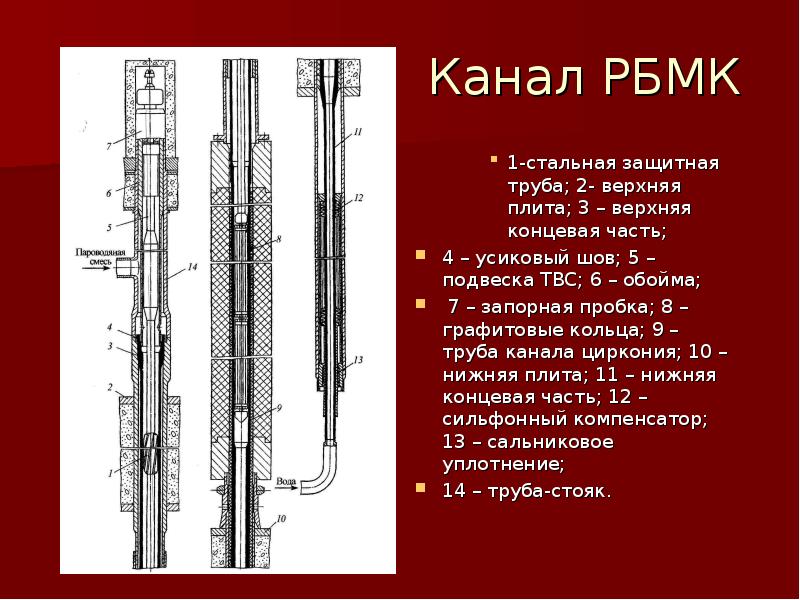

Канал РБМК 1-стальная защитная труба; 2- верхняя плита; 3 – верхняя концевая часть; 4 – усиковый шов; 5 – подвеска ТВС; 6 – обойма; 7 – запорная пробка; 8 – графитовые кольца; 9 – труба канала циркония; 10 – нижняя плита; 11 – нижняя концевая часть; 12 – сильфонный компенсатор; 13 – сальниковое уплотнение; 14 – труба-стояк.

Слайд 50

Описание слайда:

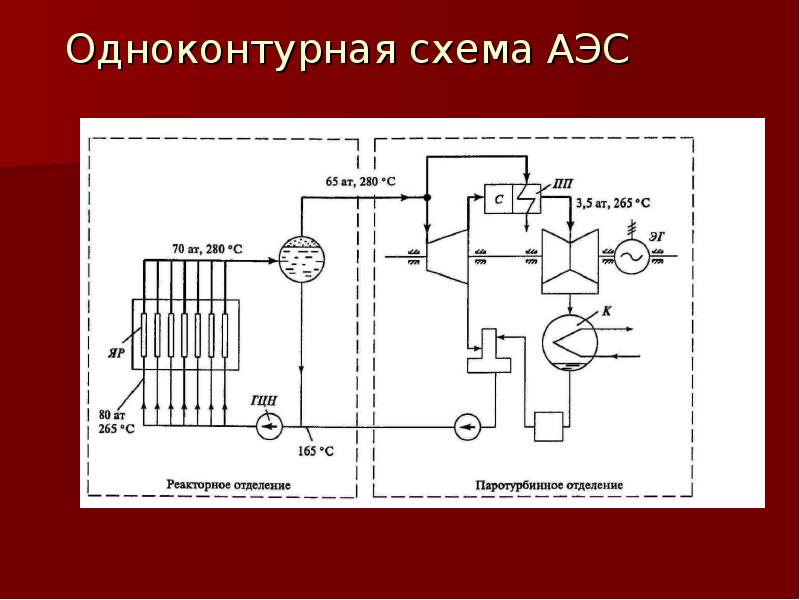

Одноконтурная схема АЭС

Слайд 51

Описание слайда:

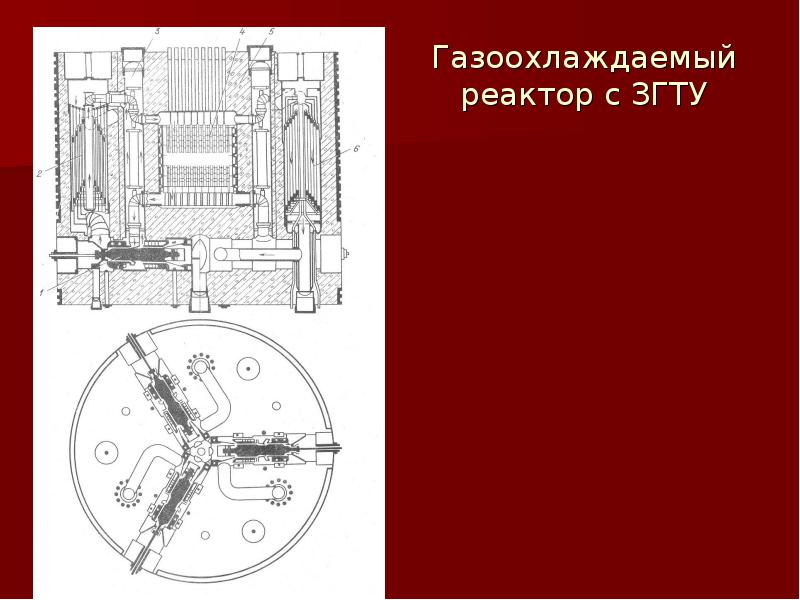

Газоохлаждаемый реактор с ЗГТУ

Слайд 52

Описание слайда:

Одноконтурная схема с ГТУ на гелии.

Слайд 53

Описание слайда:

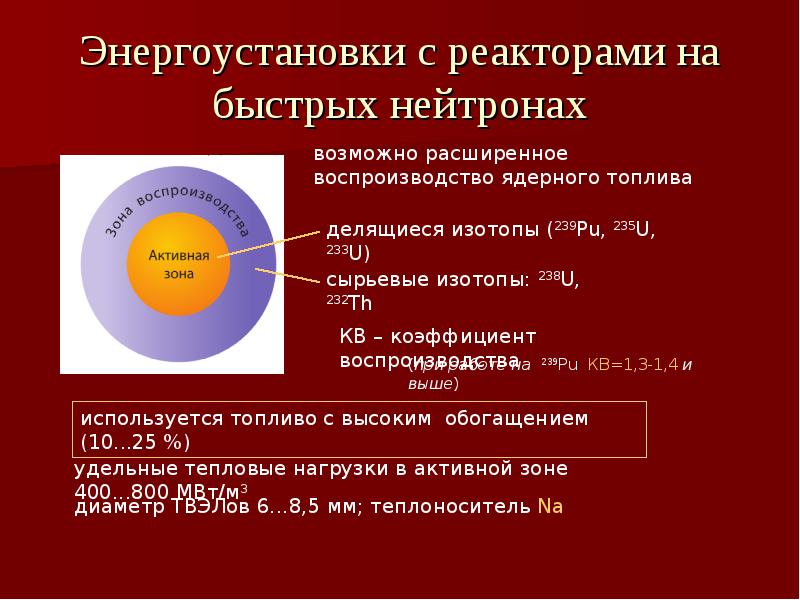

Энергоустановки с реакторами на быстрых нейтронах

Слайд 54

Описание слайда:

Схема АЭС БН-600

Слайд 55

Описание слайда:

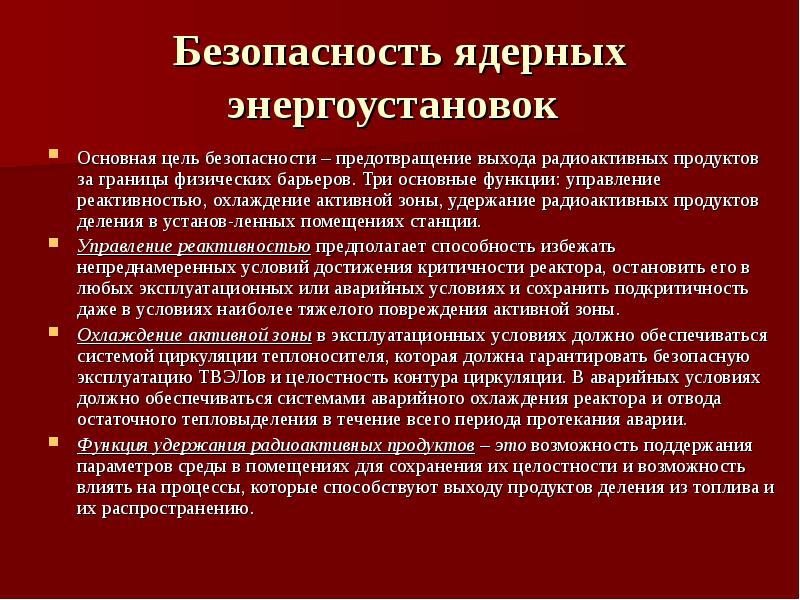

Безопасность ядерных энергоустановок Основная цель безопасности – предотвращение выхода радиоактивных продуктов за границы физических барьеров. Три основные функции: управление реактивностью, охлаждение активной зоны, удержание радиоактивных продуктов деления в установ-ленных помещениях станции. Управление реактивностью предполагает способность избежать непреднамеренных условий достижения критичности реактора, остановить его в любых эксплуатационных или аварийных условиях и сохранить подкритичность даже в условиях наиболее тяжелого повреждения активной зоны. Охлаждение активной зоны в эксплуатационных условиях должно обеспечиваться системой циркуляции теплоносителя, которая должна гарантировать безопасную эксплуатацию ТВЭЛов и целостность контура циркуляции. В аварийных условиях должно обеспечиваться системами аварийного охлаждения реактора и отвода остаточного тепловыделения в течение всего периода протекания аварии. Функция удержания радиоактивных продуктов – это возможность поддержания параметров среды в помещениях для сохранения их целостности и возможность влиять на процессы, которые способствуют выходу продуктов деления из топлива и их распространению.

Слайд 56

Описание слайда:

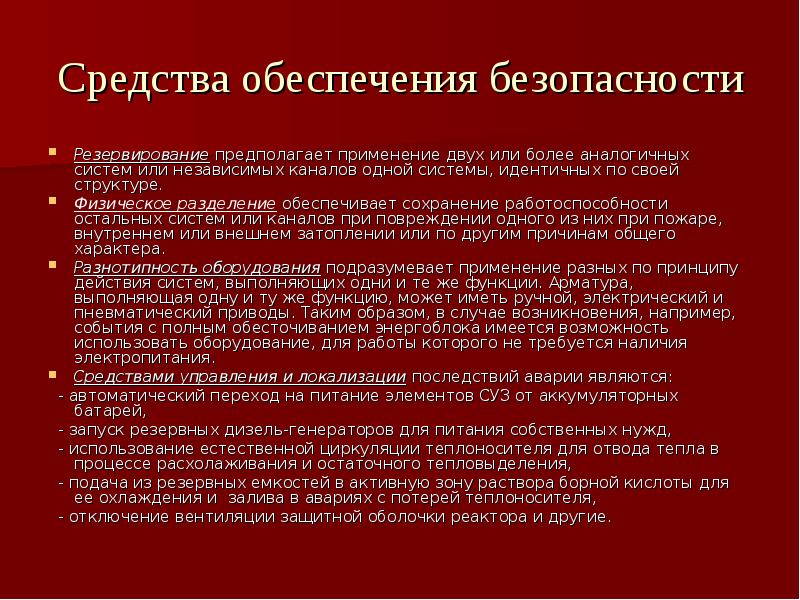

Средства обеспечения безопасности Резервирование предполагает применение двух или более аналогичных систем или независимых каналов одной системы, идентичных по своей структуре. Физическое разделение обеспечивает сохранение работоспособности остальных систем или каналов при повреждении одного из них при пожаре, внутреннем или внешнем затоплении или по другим причинам общего характера. Разнотипность оборудования подразумевает применение разных по принципу действия систем, выполняющих одни и те же функции. Арматура, выполняющая одну и ту же функцию, может иметь ручной, электрический и пневматический приводы. Таким образом, в случае возникновения, например, события с полным обесточиванием энергоблока имеется возможность использовать оборудование, для работы которого не требуется наличия электропитания. Средствами управления и локализации последствий аварии являются: - автоматический переход на питание элементов СУЗ от аккумуляторных батарей, - запуск резервных дизель-генераторов для питания собственных нужд, - использование естественной циркуляции теплоносителя для отвода тепла в процессе расхолаживания и остаточного тепловыделения, - подача из резервных емкостей в активную зону раствора борной кислоты для ее охлаждения и залива в авариях с потерей теплоносителя, - отключение вентиляции защитной оболочки реактора и другие.

Слайд 57

Описание слайда:

Классификация аварий на АЭС Проектные аварии - аварии, для которых разработаны системы безопасности, ограничивающие ее последствия установленными пределами. При этом допус-кается, что ситуация усугбляется единичным отказом какой-либо системы безопасности или одной, независимой от исходного события, ошибкой персонала. Характерные события: - события, приводящие к аномалии параметров теплоносителя в активной зоне (температура, давление, расход), которые в свою очередь вызывают обратные связи по мощности из-за положительного/отрицательного коэффициента реактивности, или ошибочная работа/отказ стержней системы управления и защиты; - отказы оборудования или потеря теплоносителя при разрывах трубопроводов первого контура, приводящие к нарушению охлаждения активной зоны - тепловые аварии; исходные события, приводящие к нарушению защитных барьеров, которые удерживают радиоактивные материалы (разрывы трубопроводов контура циркуляции, внешние природные или техногенные воздействия). Запроектные аварии – это аварии, вызванные не учитываемыми для проектных аварий исходными событиями или дополнительными по сравнению с проектными авариями отказами систем безопасности сверх единичного отказа и ошибочными действиями персонала.
