Слайд 1

Описание слайда:

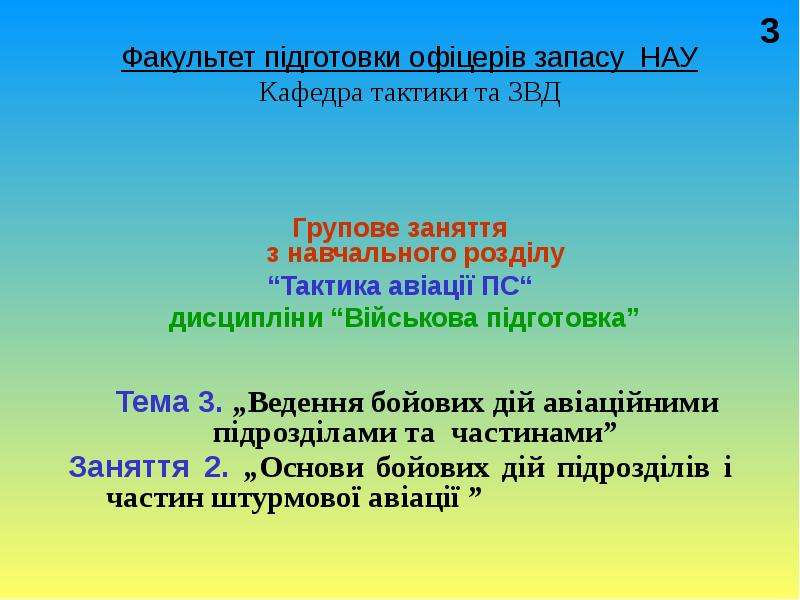

Факультет підготовки офіцерів запасу НАУ Кафедра тактики та ЗВД Групове заняття з навчального розділу “Тактика авіації ПС“ дисципліни “Військова підготовка” Тема 3. „Ведення бойових дій авіаційними підрозділами та частинами” Заняття 2. „Основи бойових дій підрозділів і частин штурмової авіації ”

Слайд 2

Описание слайда:

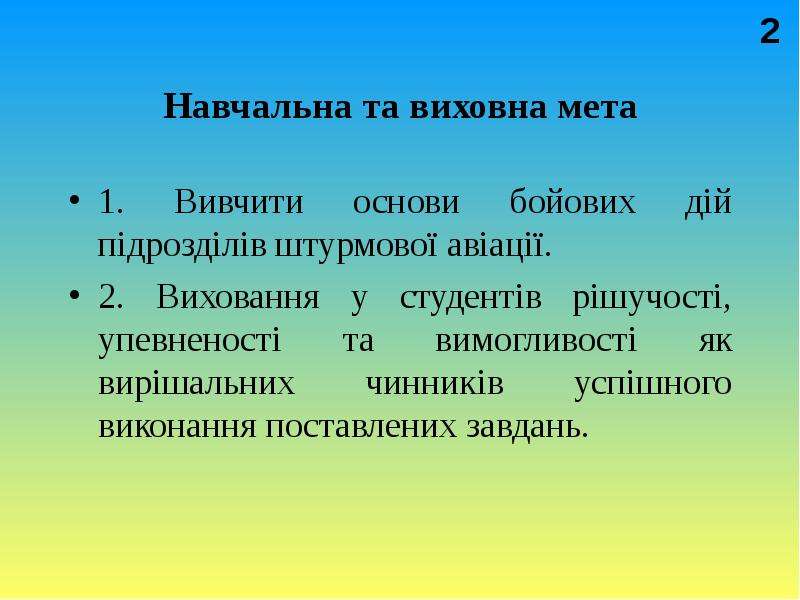

Навчальна та виховна мета 1. Вивчити основи бойових дій пiдроздiлiв штурмової авіації. 2. Виховання у студентів рішучості, упевненості та вимогливості як вирішальних чинників успішного виконання поставлених завдань.

Слайд 3

Описание слайда:

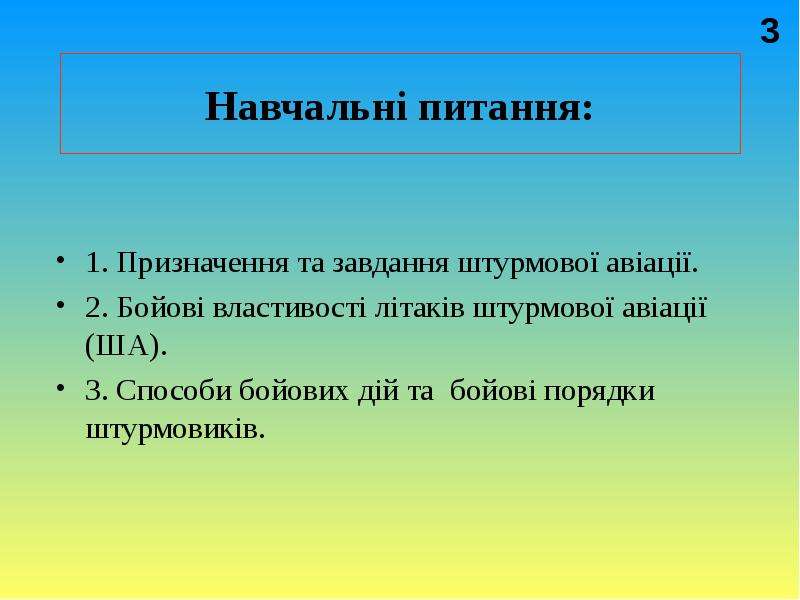

Навчальні питання: 1. Призначення та завдання штурмової авіації. 2. Бойові властивості літаків штурмової авіації (ША). 3. Способи бойових дій та бойові порядки штурмовиків.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

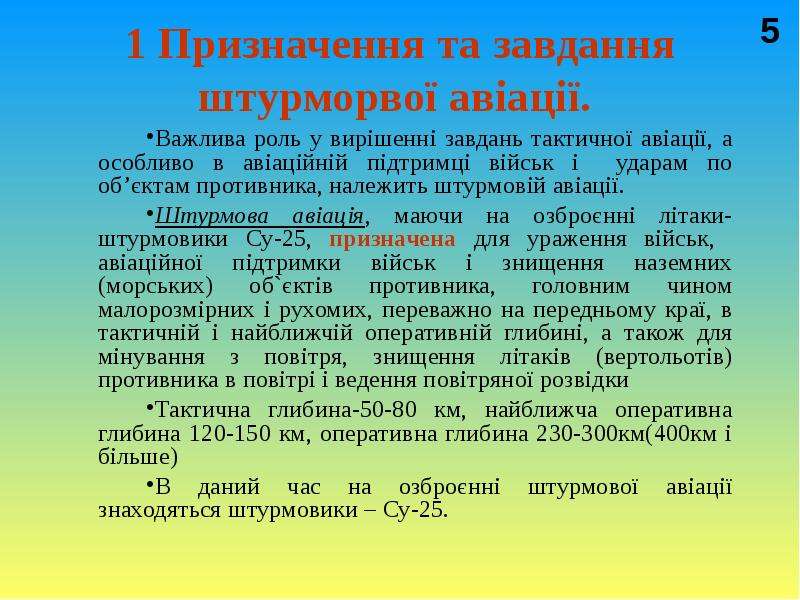

1 Призначення та завдання штурморвої авіації. Важлива роль у вирішенні завдань тактичної авіації, а особливо в авіаційній підтримці військ і ударам по об’єктам противника, належить штурмовій авіації. Штурмова авіація, маючи на озброєнні літаки-штурмовики Су-25, призначена для ураження військ, авіаційної підтримки військ і знищення наземних (морських) об`єктів противника, головним чином малорозмірних і рухомих, переважно на передньому краї, в тактичній і найближчій оперативній глибині, а також для мінування з повітря, знищення літаків (вертольотів) противника в повітрі і ведення повітряної розвідки Тактична глибина-50-80 км, найближча оперативна глибина 120-150 км, оперативна глибина 230-300км(400км і більше) В даний час на озброєнні штурмової авіації знаходяться штурмовики – Су-25.

Слайд 6

Описание слайда:

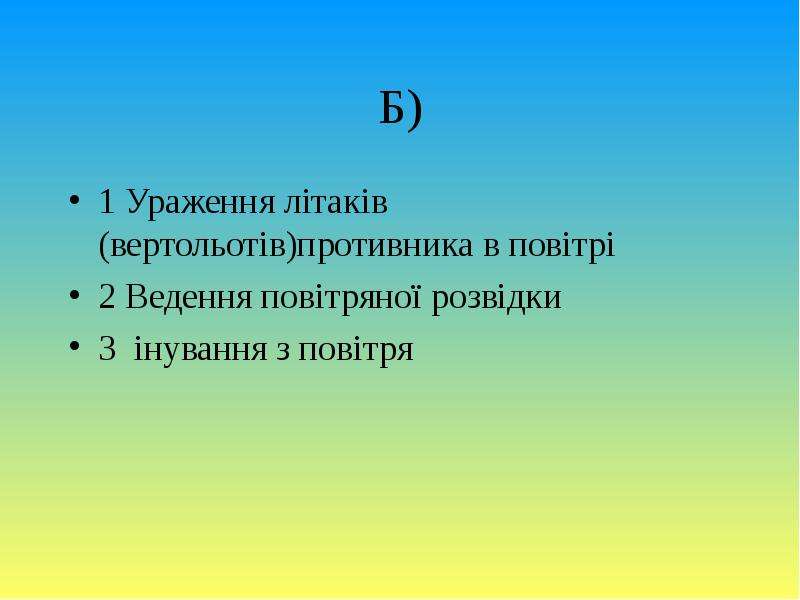

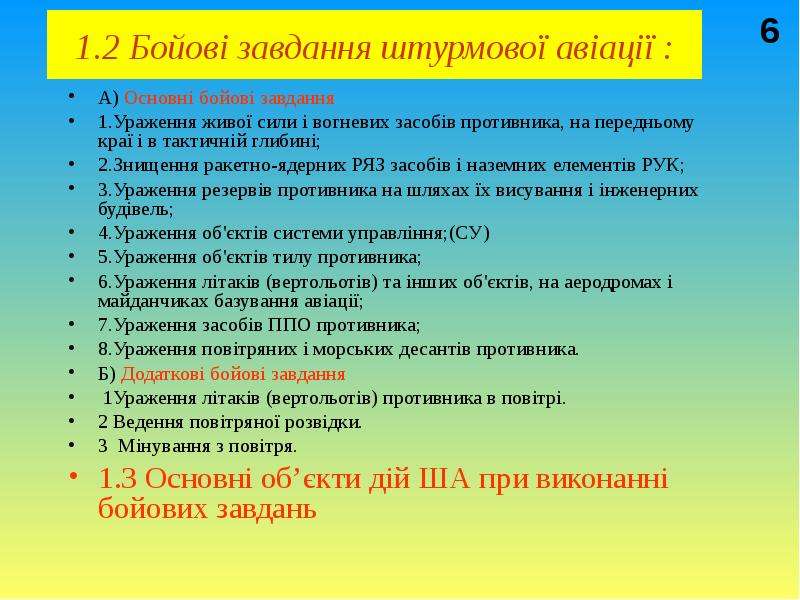

1.2 Бойові завдання штурмової авіації : А) Основні бойові завдання 1.Ураження живої сили і вогневих засобів противника, на передньому краї і в тактичній глибині; 2.Знищення ракетно-ядерних РЯЗ засобів і наземних елементів РУК; 3.Ураження резервів противника на шляхах їх висування і інженерних будівель; 4.Ураження об'єктів системи управління;(СУ) 5.Ураження об'єктів тилу противника; 6.Ураження літаків (вертольотів) та інших об'єктів, на аеродромах і майданчиках базування авіації; 7.Ураження засобів ППО противника; 8.Ураження повітряних і морських десантів противника. Б) Додаткові бойові завдання 1Ураження літаків (вертольотів) противника в повітрі. 2 Ведення повітряної розвідки. 3 Мінування з повітря. 1.3 Основні об’єкти дій ША при виконанні бойових завдань

Слайд 7

Описание слайда:

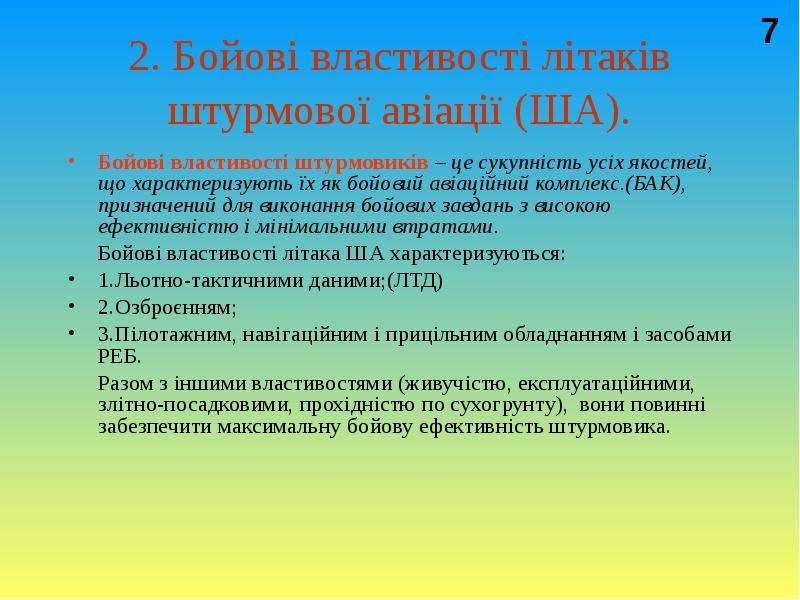

2. Бойові властивості літаків штурмової авіації (ША). Бойові властивості штурмовиків – це сукупність усіх якостей, що характеризують їх як бойовий авіаційний комплекс.(БАК), призначений для виконання бойових завдань з високою ефективністю і мінімальними втратами. Бойові властивості літака ША характеризуються: 1.Льотно-тактичними даними;(ЛТД) 2.Озброєнням; 3.Пілотажним, навігаційним і прицільним обладнанням і засобами РЕБ. Разом з іншими властивостями (живучістю, експлуатаційними, злітно-посадковими, прохідністю по сухогрунту), вони повинні забезпечити максимальну бойову ефективність штурмовика.

Слайд 8

Описание слайда:

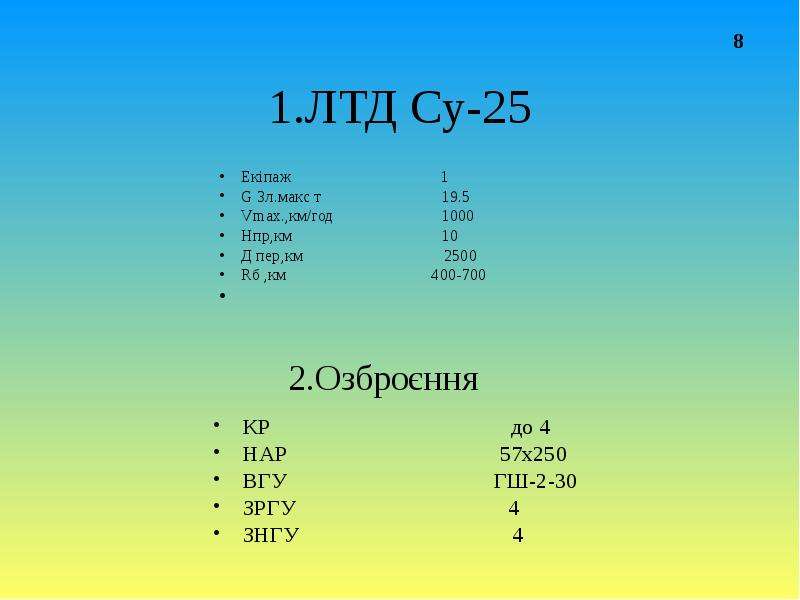

1.ЛТД Су-25 Екіпаж 1 G 3л.макс т 19.5 Vmax.,км/год 1000 Нпр,км 10 Д пер,км 2500 Rб ,км 400-700

Слайд 9

Описание слайда:

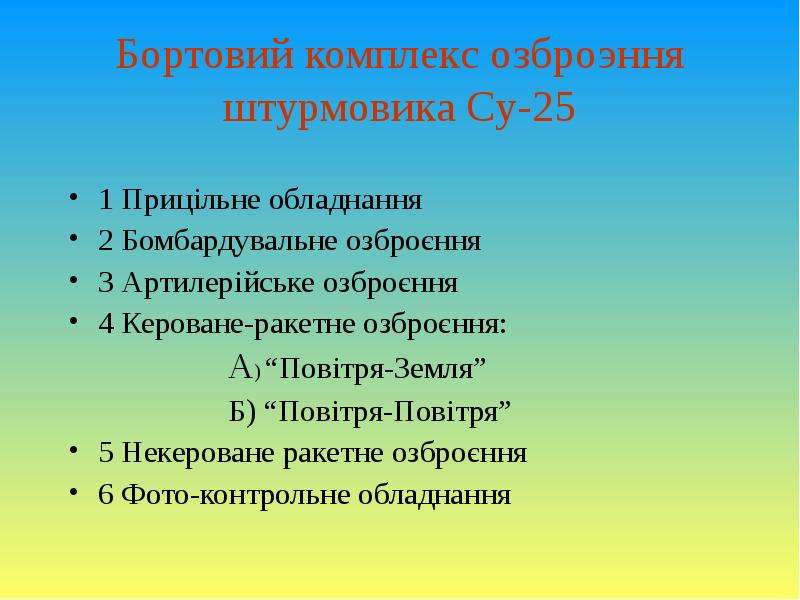

Бортовий комплекс озброэння штурмовика Су-25 1 Прицільне обладнання 2 Бомбардувальне озброєння 3 Артилерійське озброєння 4 Кероване-ракетне озброєння: А) “Повітря-Земля” Б) “Повітря-Повітря” 5 Некероване ракетне озброєння 6 Фото-контрольне обладнання

Слайд 10

Описание слайда:

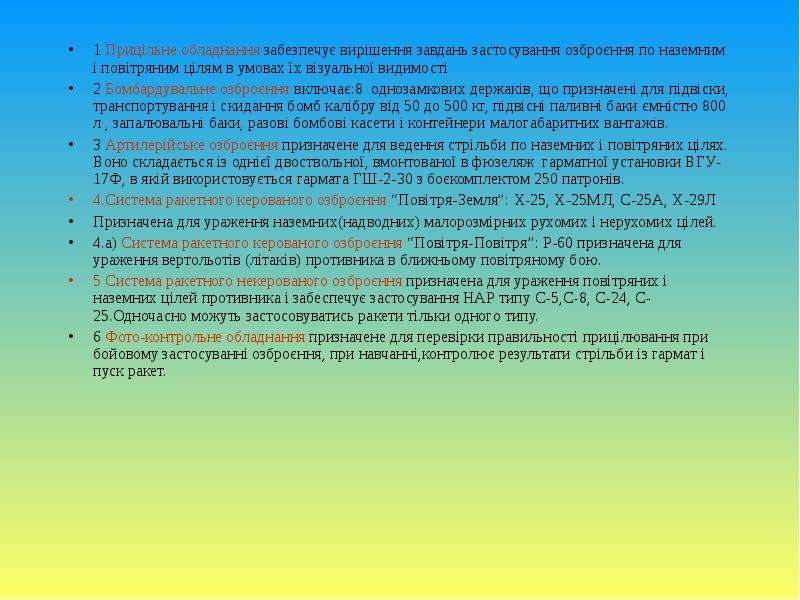

1 Прицільне обладнання забезпечує вирішення завдань застосування озброєння по наземним і повітряним цілям в умовах їх візуальної видимості 1 Прицільне обладнання забезпечує вирішення завдань застосування озброєння по наземним і повітряним цілям в умовах їх візуальної видимості 2 Бомбардувальне озброєння включає:8 однозамкових держаків, що призначені для підвіски, транспортування і скидання бомб калібру від 50 до 500 кг, підвісні паливні баки ємністю 800 л , запалювальні баки, разові бомбові касети і контейнери малогабаритних вантажів. 3 Артилерійське озброєння призначене для ведення стрільби по наземних і повітряних цілях. Воно складається із однієї двоствольної, вмонтованої в фюзеляж гарматної установки ВГУ-17Ф, в якій використовується гармата ГШ-2-30 з боєкомплектом 250 патронів. 4.Система ракетного керованого озброєння “Повітря-Земля”: Х-25, Х-25МЛ, С-25А, Х-29Л Призначена для ураження наземних(надводних) малорозмірних рухомих і нерухомих цілей. 4.а) Система ракетного керованого озброєння “Повітря-Повітря”: Р-60 призначена для ураження вертольотів (літаків) противника в ближньому повітряному бою. 5 Система ракетного некерованого озброєння призначена для ураження повітряних і наземних цілей противника і забеспечує застосування НАР типу С-5,С-8, С-24, С-25.Одночасно можуть застосовуватись ракети тільки одного типу. 6 Фото-контрольне обладнання призначене для перевірки правильності прицілювання при бойовому застосуванні озброєння, при навчанні,контролює результати стрільби із гармат і пуск ракет.

Слайд 11

Описание слайда:

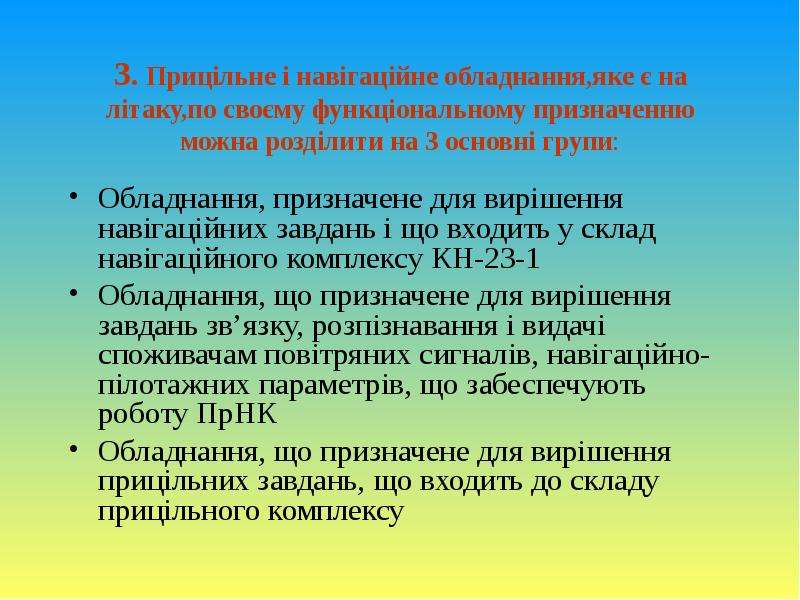

3. Прицільне і навігаційне обладнання,яке є на літаку,по своєму функціональному призначенню можна розділити на 3 основні групи: Обладнання, призначене для вирішення навігаційних завдань і що входить у склад навігаційного комплексу КН-23-1 Обладнання, що призначене для вирішення завдань зв’язку, розпізнавання і видачі споживачам повітряних сигналів, навігаційно-пілотажних параметрів, що забеспечують роботу ПрНК Обладнання, що призначене для вирішення прицільних завдань, що входить до складу прицільного комплексу

Слайд 12

Описание слайда:

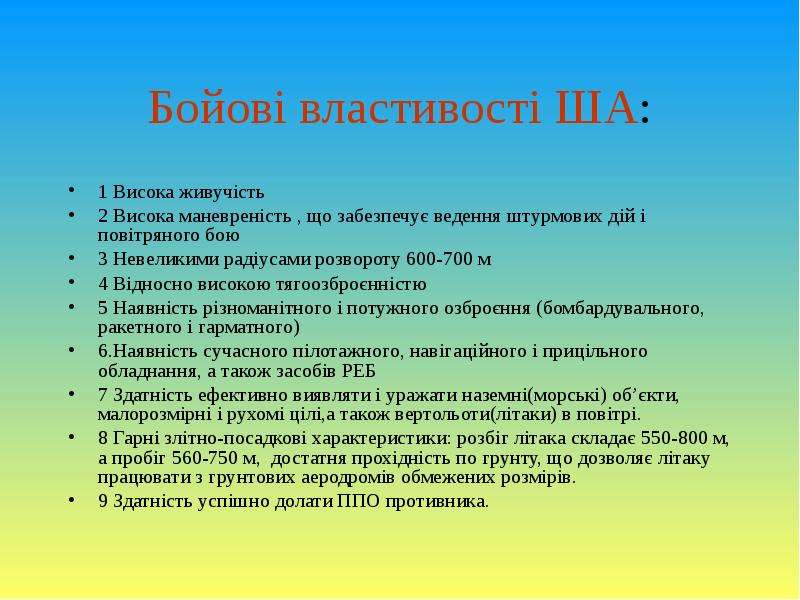

Бойові властивості ША: 1 Висока живучість 2 Висока маневреність , що забезпечує ведення штурмових дій і повітряного бою 3 Невеликими радіусами розвороту 600-700 м 4 Відносно високою тягоозброєнністю 5 Наявність різноманітного і потужного озброєння (бомбардувального, ракетного і гарматного) 6.Наявність сучасного пілотажного, навігаційного і прицільного обладнання, а також засобів РЕБ 7 Здатність ефективно виявляти і уражати наземні(морські) об’єкти, малорозмірні і рухомі цілі,а також вертольоти(літаки) в повітрі. 8 Гарні злітно-посадкові характеристики: розбіг літака складає 550-800 м, а пробіг 560-750 м, достатня прохідність по грунту, що дозволяє літаку працювати з грунтових аеродромів обмежених розмірів. 9 Здатність успішно долати ППО противника.

Слайд 13

Описание слайда:

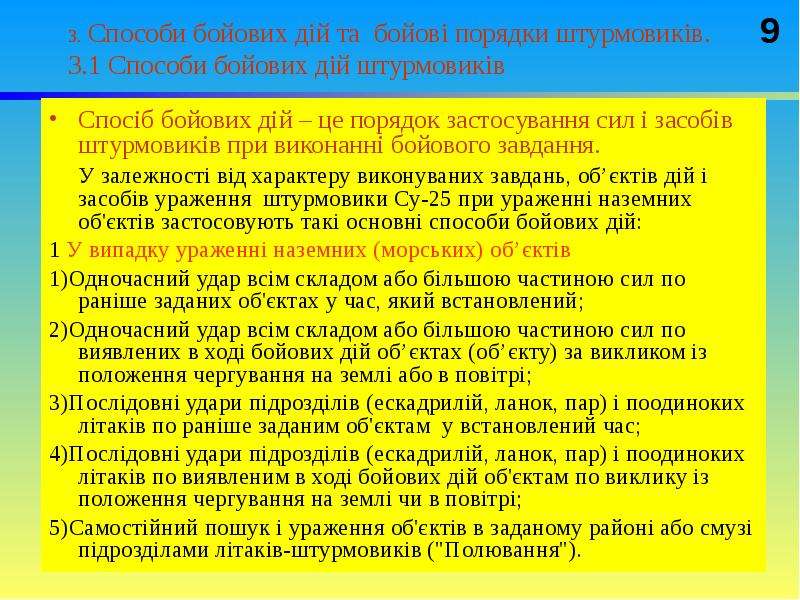

3. Способи бойових дій та бойові порядки штурмовиків. 3.1 Способи бойових дій штурмовиків Спосіб бойових дій – це порядок застосування сил і засобів штурмовиків при виконанні бойового завдання. У залежності від характеру виконуваних завдань, об’єктів дій і засобів ураження штурмовики Су-25 при ураженні наземних об'єктів застосовують такі основні способи бойових дій: 1 У випадку ураженні наземних (морських) об’єктів 1)Одночасний удар всім складом або більшою частиною сил по раніше заданих об'єктах у час, який встановлений; 2)Одночасний удар всім складом або більшою частиною сил по виявлених в ході бойових дій об’єктах (об’єкту) за викликом із положення чергування на землі або в повітрі; 3)Послідовні удари підрозділів (ескадрилій, ланок, пар) і поодиноких літаків по раніше заданим об'єктам у встановлений час; 4)Послідовні удари підрозділів (ескадрилій, ланок, пар) і поодиноких літаків по виявленим в ході бойових дій об'єктам по виклику із положення чергування на землі чи в повітрі; 5)Самостійний пошук і ураження об'єктів в заданому районі або смузі підрозділами літаків-штурмовиків ("Полювання").

Слайд 14

Описание слайда:

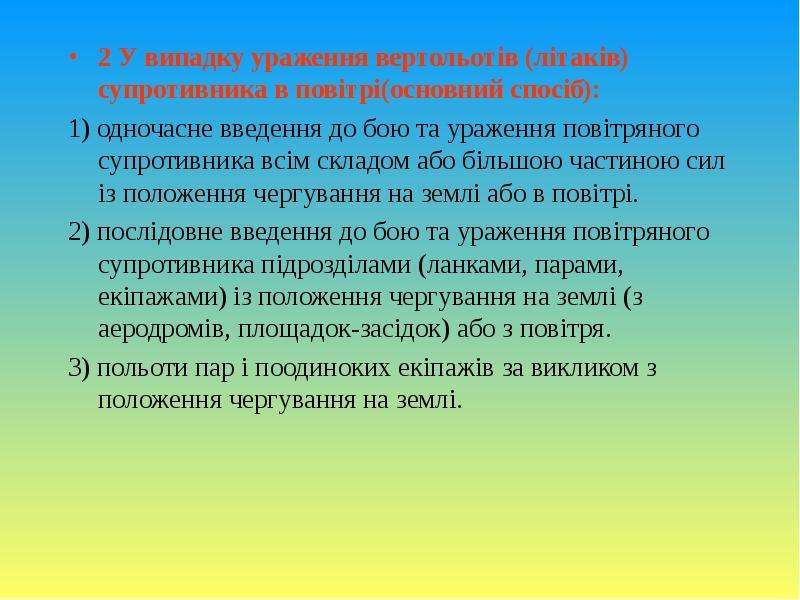

2 У випадку ураження вертольотів (літаків) супротивника в повітрі(основний спосіб): 2 У випадку ураження вертольотів (літаків) супротивника в повітрі(основний спосіб): 1) одночасне введення до бою та ураження повітряного супротивника всім складом або більшою частиною сил із положення чергування на землі або в повітрі. 2) послідовне введення до бою та ураження повітряного супротивника підрозділами (ланками, парами, екіпажами) із положення чергування на землі (з аеродромів, площадок-засідок) або з повітря. 3) польоти пар і поодиноких екіпажів за викликом з положення чергування на землі.

Слайд 15

Описание слайда:

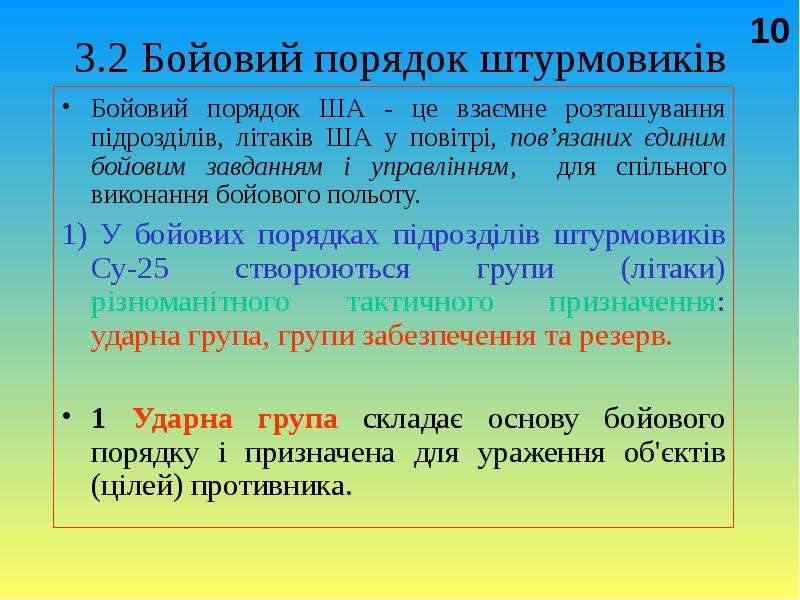

3.2 Бойовий порядок штурмовиків Бойовий порядок ША - це взаємне розташування підрозділів, літаків ША у повітрі, пов’язаних єдиним бойовим завданням і управлінням, для спільного виконання бойового польоту. 1) У бойових порядках підрозділів штурмовиків Су-25 створюються групи (літаки) різноманітного тактичного призначення: ударна група, групи забезпечення та резерв. 1 Ударна група складає основу бойового порядку і призначена для ураження об'єктів (цілей) противника.

Слайд 16

Описание слайда:

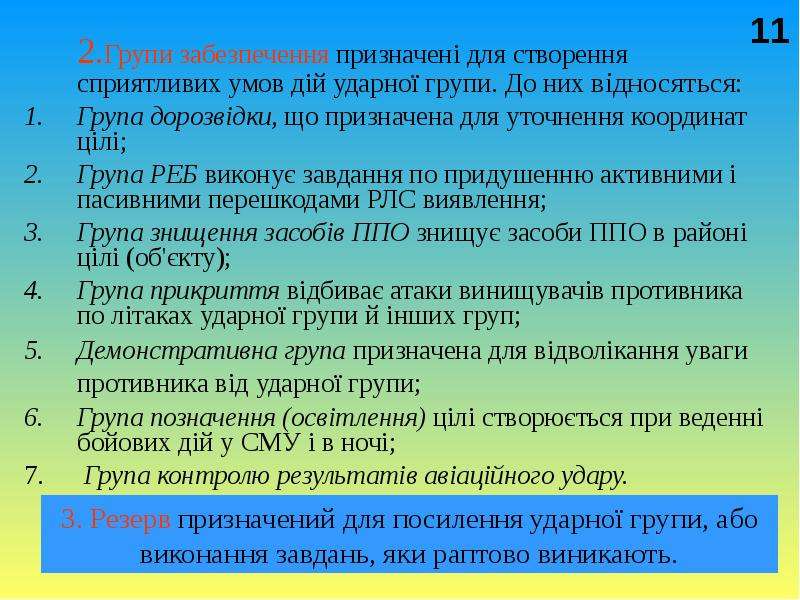

2.Групи забезпечення призначені для створення сприятливих умов дій ударної групи. До них відносяться: 2.Групи забезпечення призначені для створення сприятливих умов дій ударної групи. До них відносяться: Група дорозвідки, що призначена для уточнення координат цілі; Група РЕБ виконує завдання по придушенню активними і пасивними перешкодами РЛС виявлення; Група знищення засобів ППО знищує засоби ППО в районі цілі (об'єкту); Група прикриття відбиває атаки винищувачів противника по літаках ударної групи й інших груп; Демонстративна група призначена для відволікання уваги противника від ударної групи; Група позначення (освітлення) цілі створюється при веденні бойових дій у СМУ і в ночі; Група контролю результатів авіаційного удару.

Слайд 17

Описание слайда:

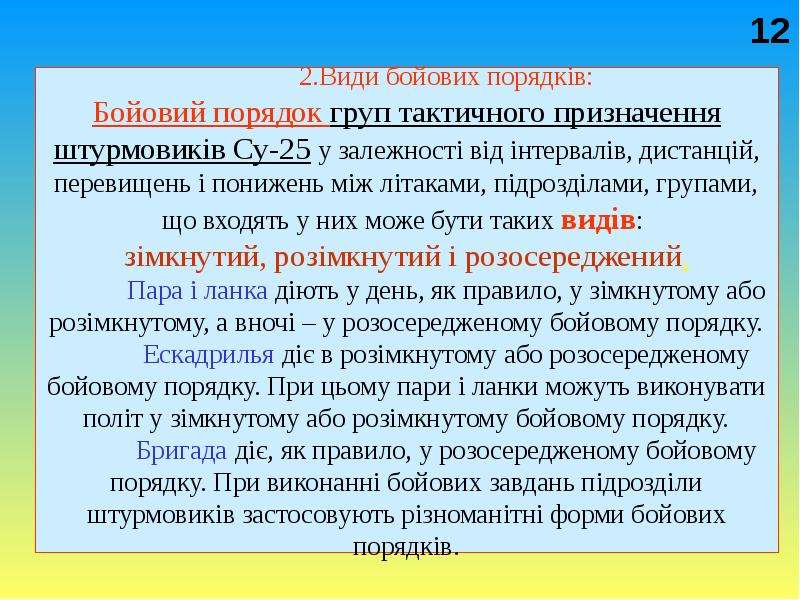

2.Види бойових порядків: Бойовий порядок груп тактичного призначення штурмовиків Су-25 у залежності від інтервалів, дистанцій, перевищень і понижень між літаками, підрозділами, групами, що входять у них може бути таких видів: зімкнутий, розімкнутий і розосереджений. Пара і ланка діють у день, як правило, у зімкнутому або розімкнутому, а вночі – у розосередженому бойовому порядку. Ескадрилья діє в розімкнутому або розосередженому бойовому порядку. При цьому пари і ланки можуть виконувати політ у зімкнутому або розімкнутому бойовому порядку. Бригада діє, як правило, у розосередженому бойовому порядку. При виконанні бойових завдань підрозділи штурмовиків застосовують різноманітні форми бойових порядків.

Слайд 18

Описание слайда:

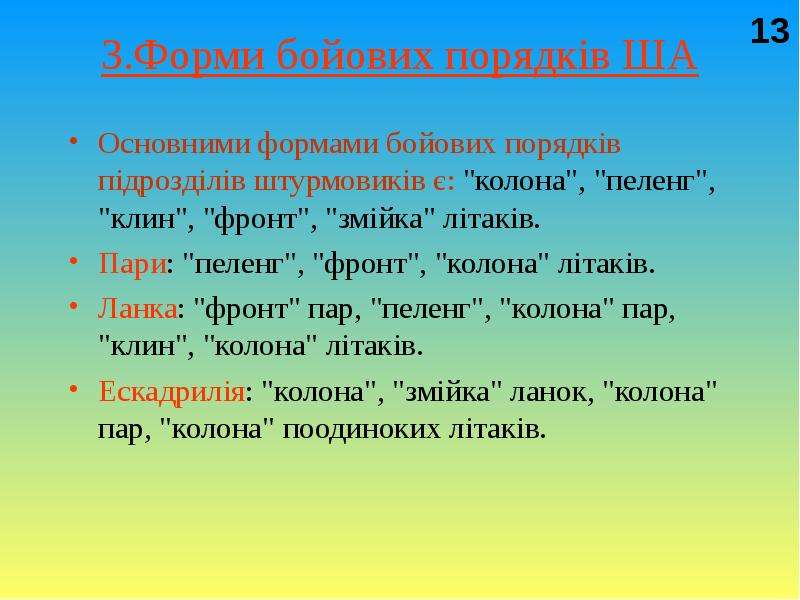

3.Форми бойових порядків ША Основними формами бойових порядків підрозділів штурмовиків є: "колона", "пеленг", "клин", "фронт", "змійка" літаків. Пари: "пеленг", "фронт", "колона" літаків. Ланка: "фронт" пар, "пеленг", "колона" пар, "клин", "колона" літаків. Ескадрилія: "колона", "змійка" ланок, "колона" пар, "колона" поодиноких літаків.

Слайд 19

Описание слайда:

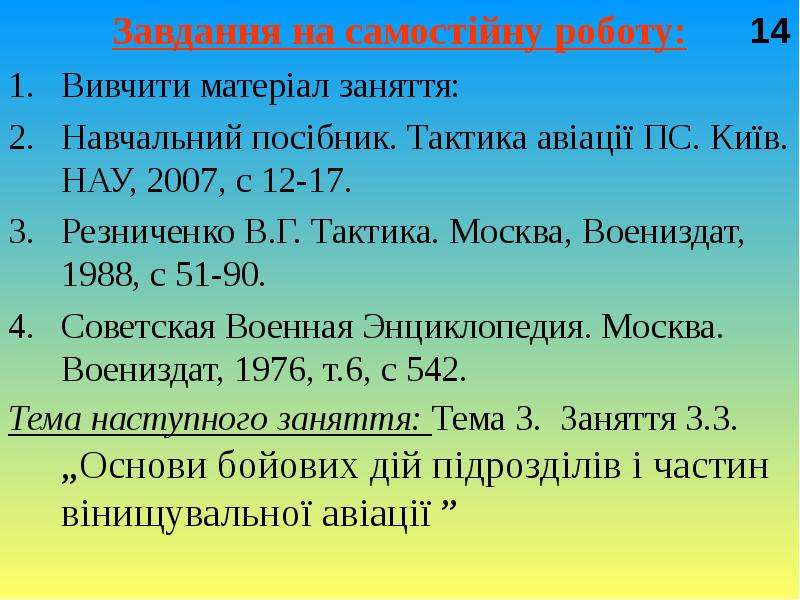

Завдання на самостійну роботу: Завдання на самостійну роботу: Вивчити матеріал заняття: Навчальний посібник. Тактика авіації ПС. Київ. НАУ, 2007, с 12-17. Резниченко В.Г. Тактика. Москва, Воениздат, 1988, с 51-90. Советская Военная Энциклопедия. Москва. Воениздат, 1976, т.6, с 542. Тема наступного заняття: Тема 3. Заняття 3.3. „Основи бойових дій підрозділів і частин вінищувальної авіації ”

Слайд 20

Описание слайда:

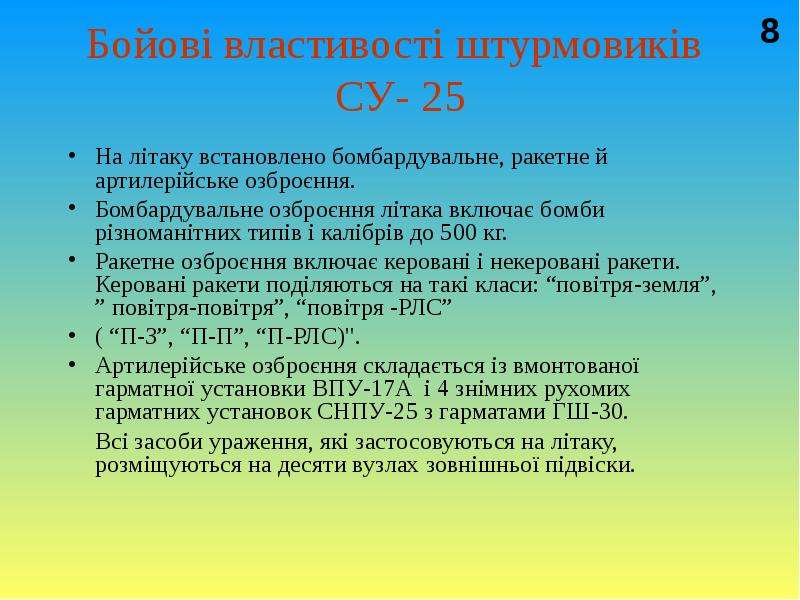

Бойові властивості штурмовиків СУ- 25 На літаку встановлено бомбардувальне, ракетне й артилерійське озброєння. Бомбардувальне озброєння літака включає бомби різноманітних типів і калібрів до 500 кг. Ракетне озброєння включає керовані і некеровані ракети. Керовані ракети поділяються на такі класи: “повітря-земля”, ” повітря-повітря”, “повітря -РЛС” ( “П-З”, “П-П”, “П-РЛС)". Артилерійське озброєння складається із вмонтованої гарматної установки ВПУ-17А і 4 знімних рухомих гарматних установок СНПУ-25 з гарматами ГШ-30. Всі засоби ураження, які застосовуються на літаку, розміщуються на десяти вузлах зовнішньої підвіски.
