Слайд 1

Описание слайда:

МИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ И СОЦИАЛЬНОГО РАЗВИТИЯ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ КАФЕДРА МОБИЛИЗАЦИОННОЙ ПОДГОТОВКИ ЗДРАВООХРАНЕНИЯ И МЕДИЦИНЫ КАТАСТРОФ МЕТОДИЧЕСКОЕ ПОСОБИЕ ДЛЯ СТУДЕНТОВ МЕДИЦИНСКИХ И ФАРМАЦЕВТИЧЕСКОГО ФАКУЛЬТЕТОВ ДЛЯ ПОДГОТОВКИ К ПРАКТИЧЕСКИМ ЗАНЯТИЯМ ПО ТОКСИКОЛОГИИ (ТОКСИКОЛОГИЯ И МЕДИЦИНСКАЯ ЗАЩИТА) Индивидуальный гамма-нейтронный дозиметр ДП-70МП с полевым колориметром ПК-56

Слайд 2

Описание слайда:

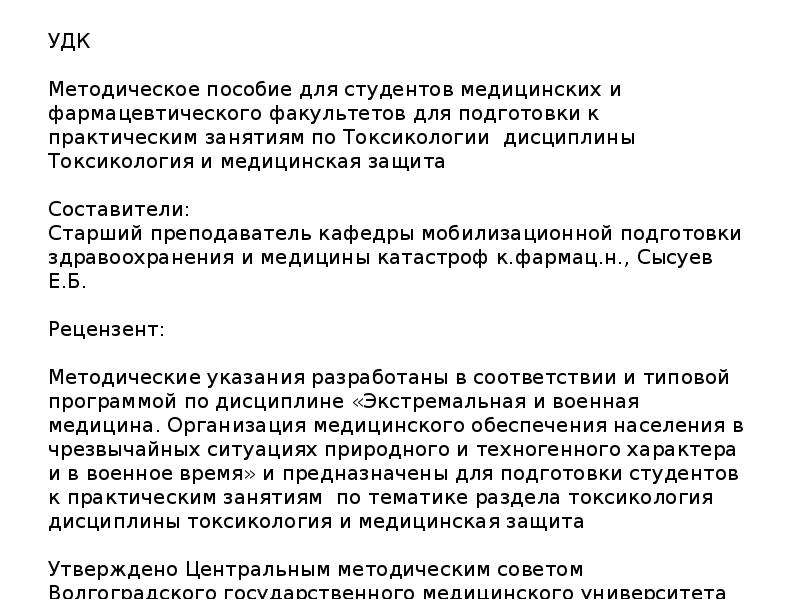

УДК Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по Токсикологии дисциплины Токсикология и медицинская защита Составители: Старший преподаватель кафедры мобилизационной подготовки здравоохранения и медицины катастроф к.фармац.н., Сысуев Е.Б. Рецензент: Методические указания разработаны в соответствии и типовой программой по дисциплине «Экстремальная и военная медицина. Организация медицинского обеспечения населения в чрезвычайных ситуациях природного и техногенного характера и в военное время» и предназначены для подготовки студентов к практическим занятиям по тематике раздела токсикология дисциплины токсикология и медицинская защита Утверждено Центральным методическим советом Волгоградского государственного медицинского университета

Слайд 3

Описание слайда:

Дозиметр ДП-70МП Предназначение:

Слайд 4

Описание слайда:

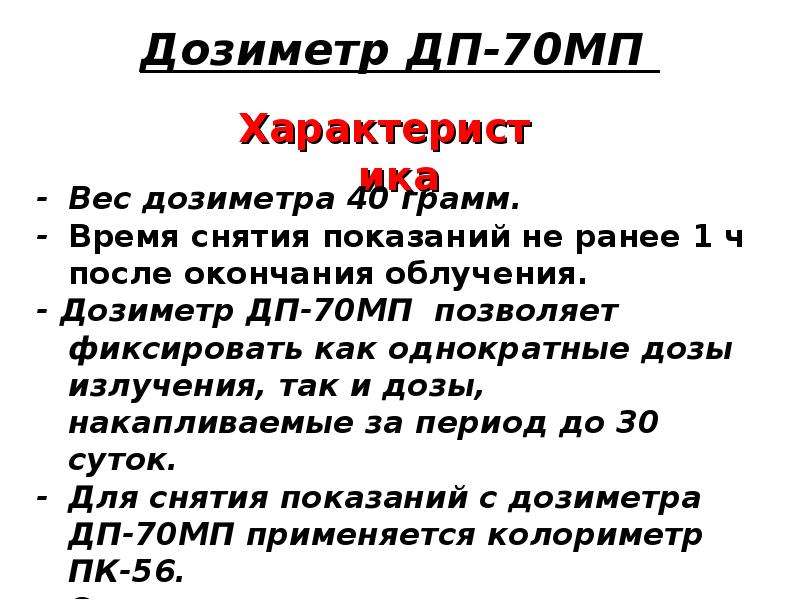

Дозиметр ДП-70МП Характеристика

Слайд 5

Описание слайда:

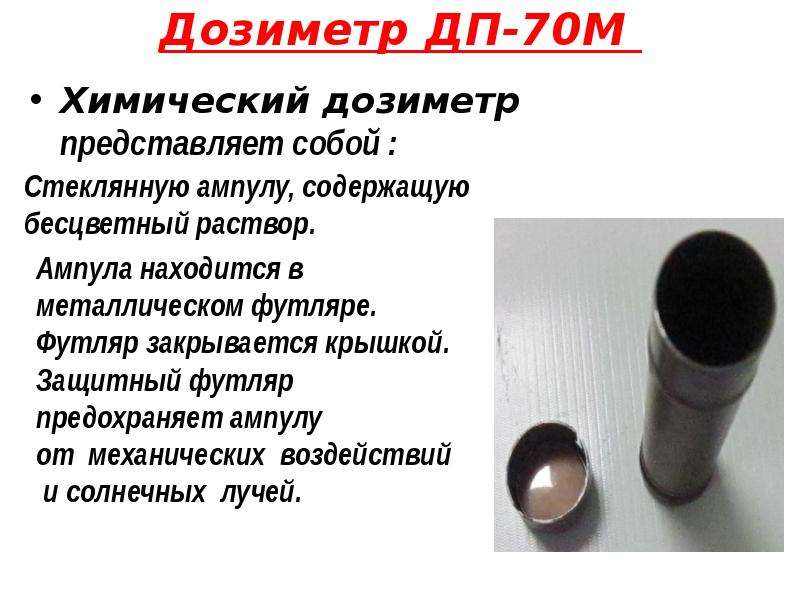

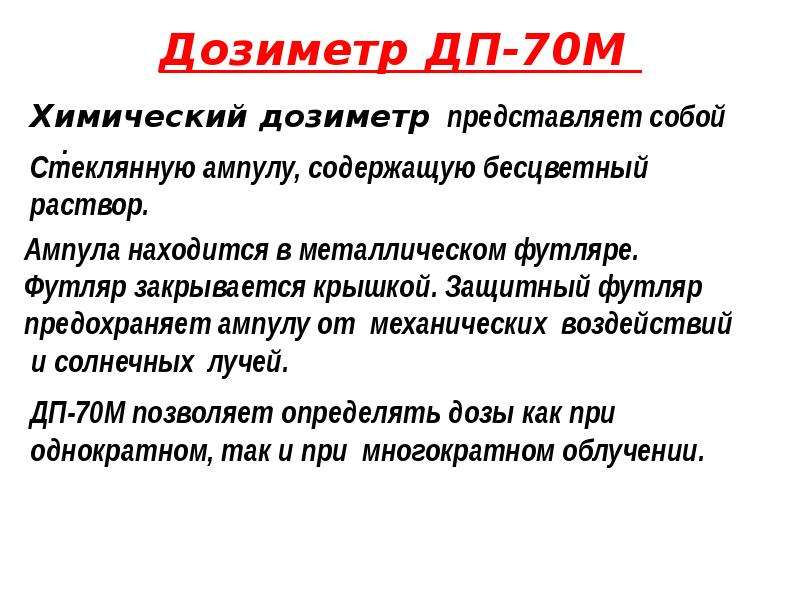

Дозиметр ДП-70М Химический дозиметр представляет собой :

Слайд 6

Описание слайда:

Дозиметр ДП-70М

Слайд 7

Описание слайда:

Дозиметр ДП-70М ДП-70М позволяет определять дозы как при однократном, так и при многократном облучении.

Слайд 8

Описание слайда:

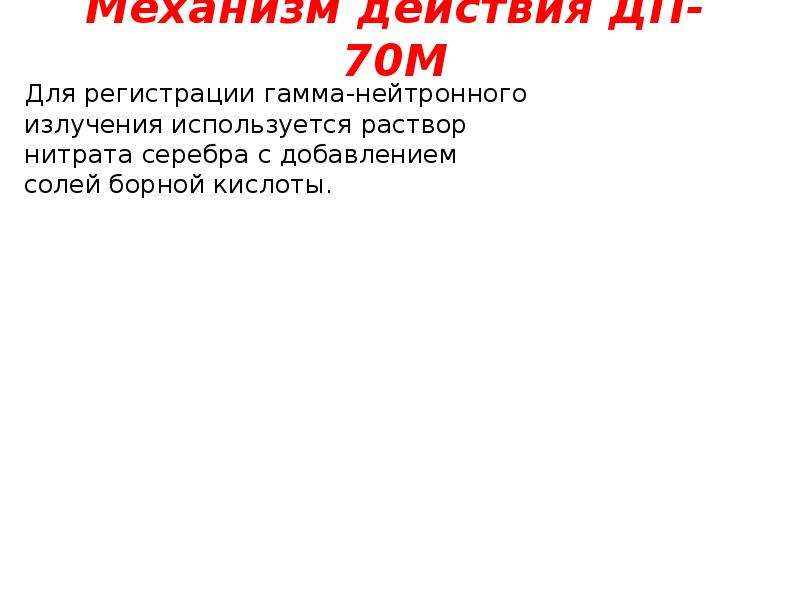

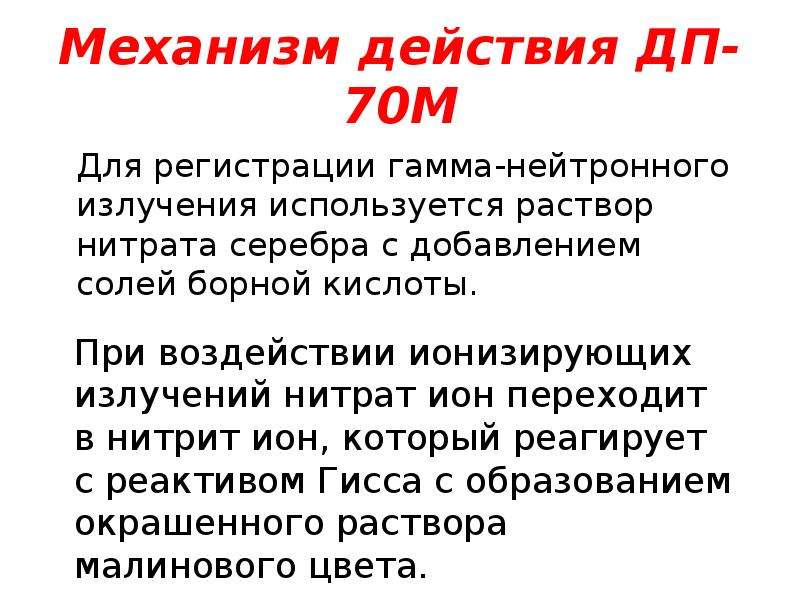

Механизм действия ДП-70М Для регистрации гамма-нейтронного излучения используется раствор нитрата серебра с добавлением солей борной кислоты.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

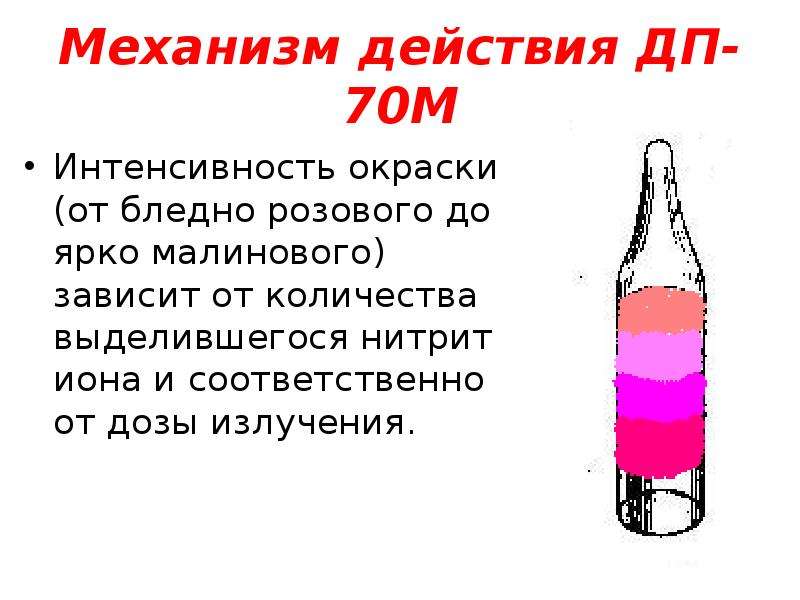

Механизм действия ДП-70М Интенсивность окраски (от бледно розового до ярко малинового) зависит от количества выделившегося нитрит иона и соответственно от дозы излучения.

Слайд 11

Описание слайда:

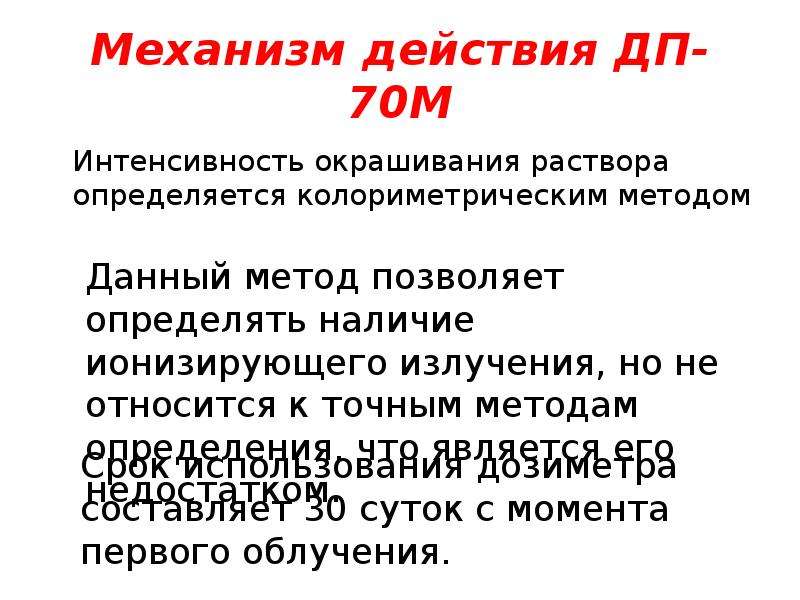

Механизм действия ДП-70М Интенсивность окрашивания раствора определяется колориметрическим методом

Слайд 12

Описание слайда:

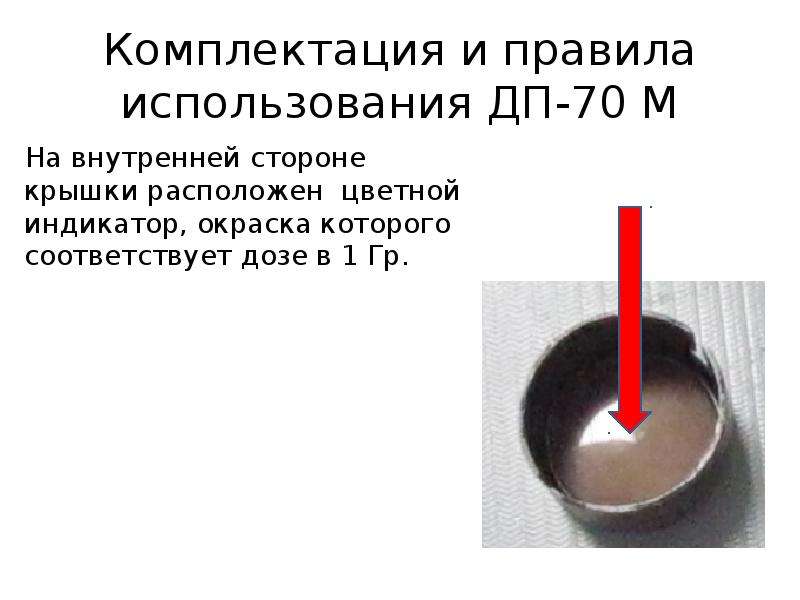

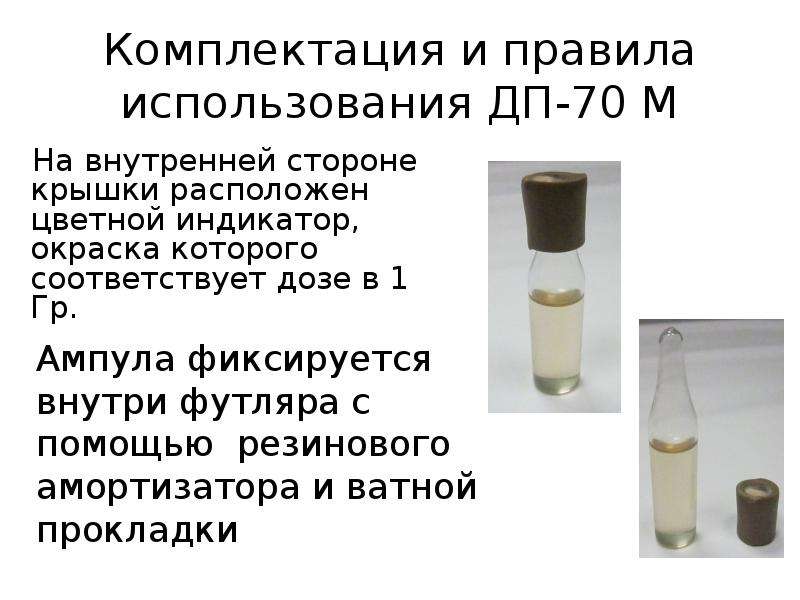

Комплектация и правила использования ДП-70 М На внутренней стороне крышки расположен цветной индикатор, окраска которого соответствует дозе в 1 Гр.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

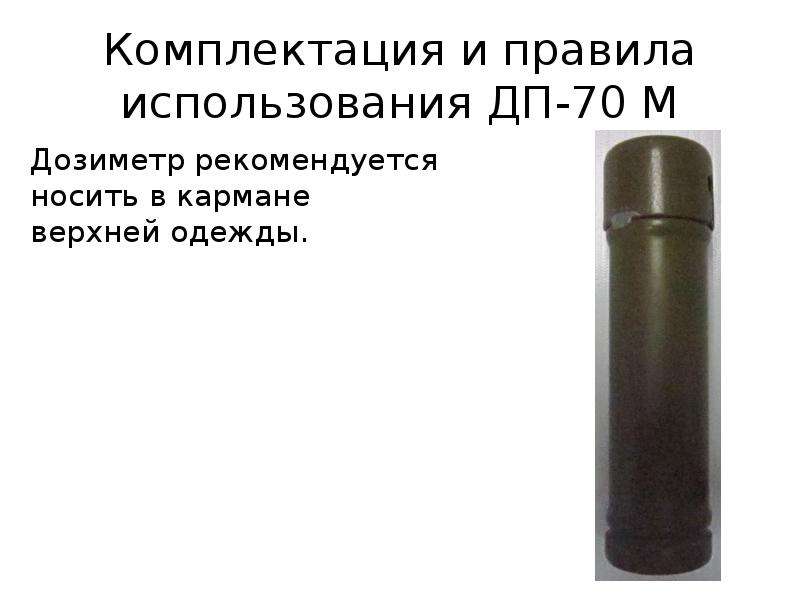

Комплектация и правила использования ДП-70 М Дозиметр рекомендуется носить в кармане верхней одежды.

Слайд 15

Описание слайда:

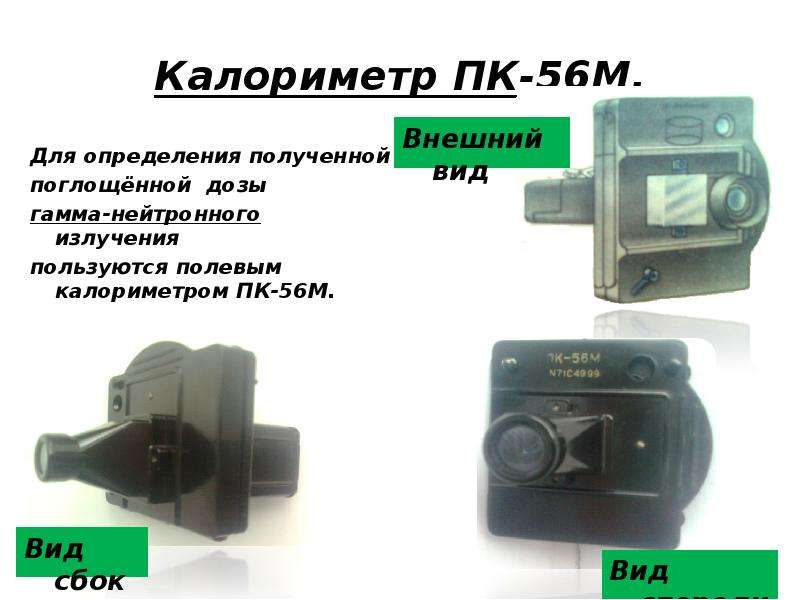

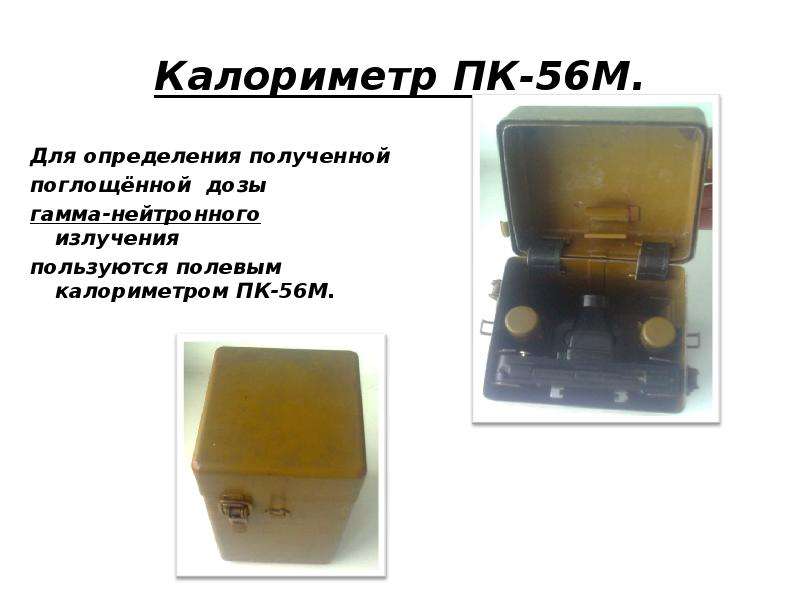

Калориметр ПК-56М. Для определения полученной поглощённой дозы гамма-нейтронного излучения пользуются полевым калориметром ПК-56М.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

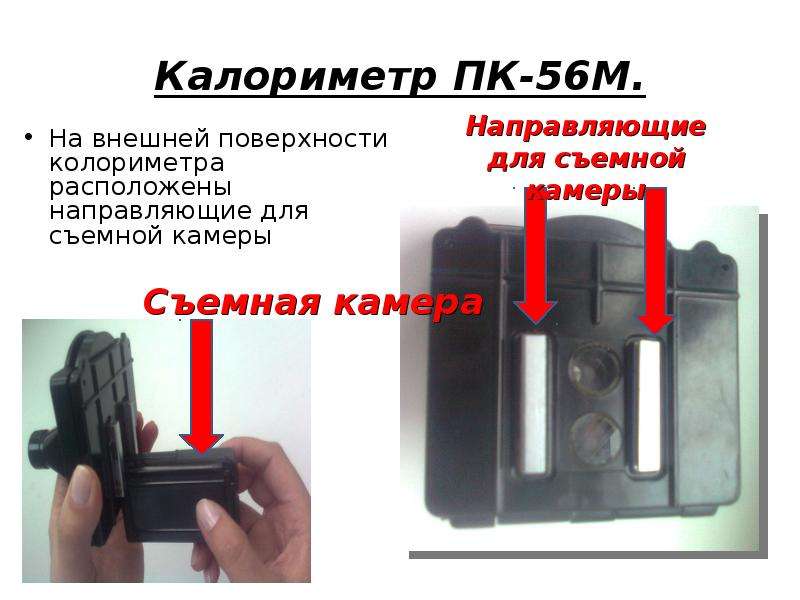

Калориметр ПК-56М. На внешней поверхности колориметра расположены направляющие для съемной камеры

Слайд 18

Описание слайда:

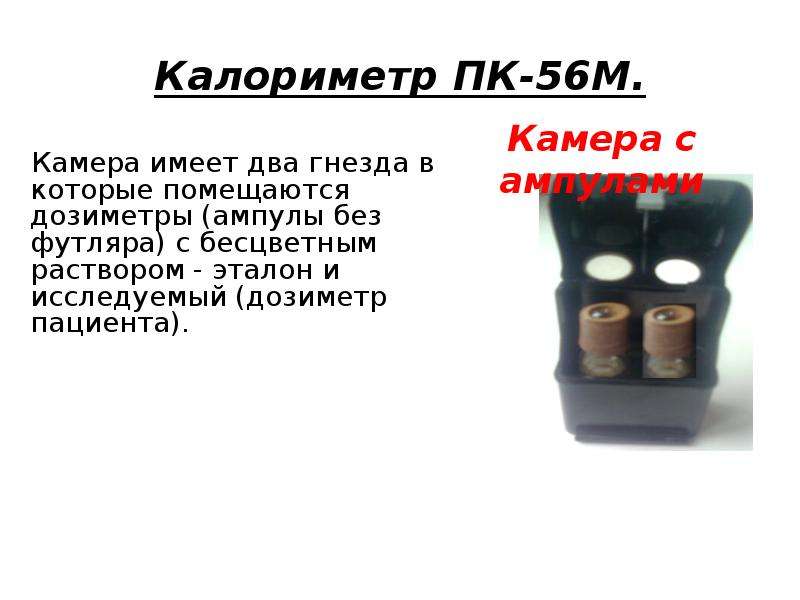

Калориметр ПК-56М. Камера имеет два гнезда в которые помещаются дозиметры (ампулы без футляра) с бесцветным раствором - эталон и исследуемый (дозиметр пациента).

Слайд 19

Описание слайда:

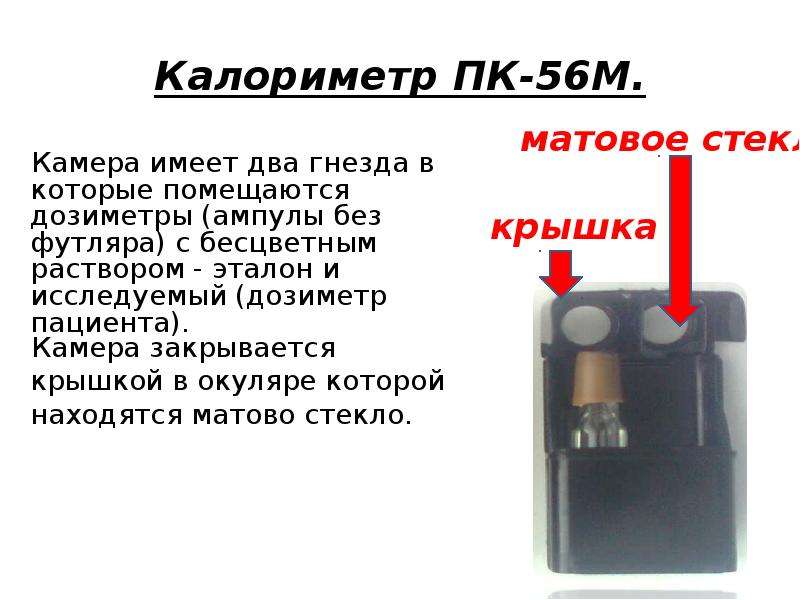

Калориметр ПК-56М. Камера закрывается крышкой в окуляре которой находятся матово стекло.

Слайд 20

Описание слайда:

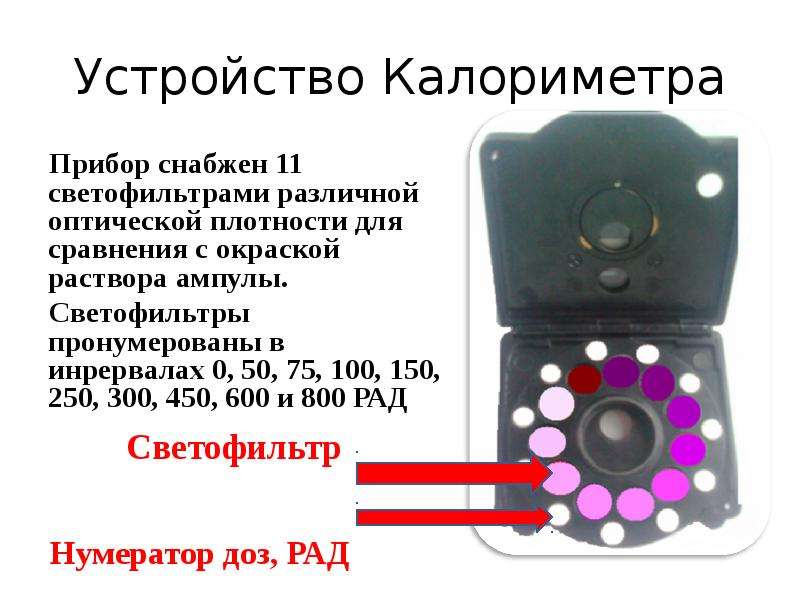

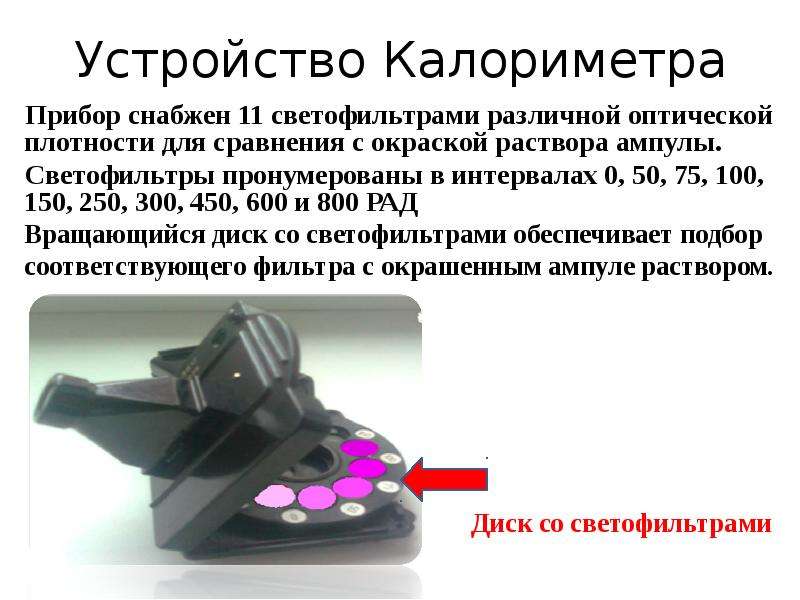

Устройство Калориметра Прибор снабжен 11 светофильтрами различной оптической плотности для сравнения с окраской раствора ампулы. Светофильтры пронумерованы в инрервалах 0, 50, 75, 100, 150, 250, 300, 450, 600 и 800 РАД

Слайд 21

Описание слайда:

Устройство Калориметра Прибор снабжен 11 светофильтрами различной оптической плотности для сравнения с окраской раствора ампулы. Светофильтры пронумерованы в интервалах 0, 50, 75, 100, 150, 250, 300, 450, 600 и 800 РАД

Слайд 22

Описание слайда:

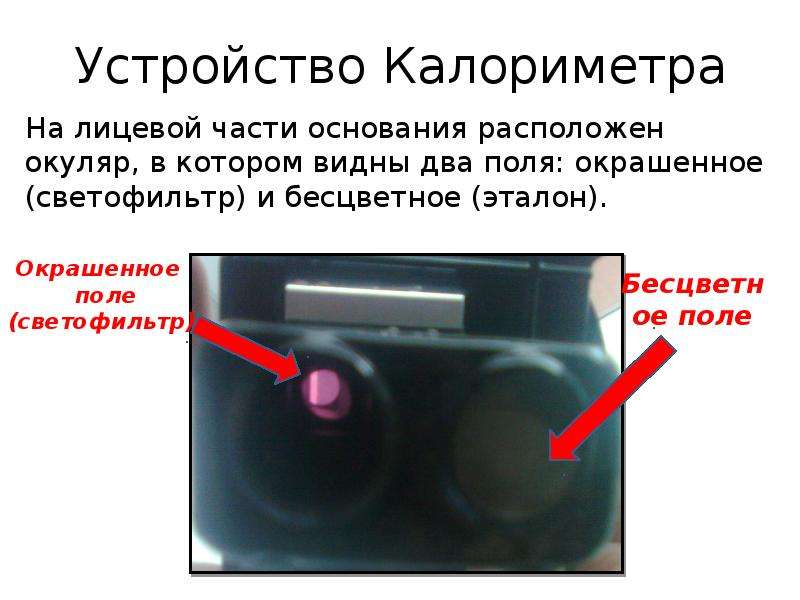

Устройство Калориметра На лицевой части основания расположен окуляр, в котором видны два поля: окрашенное (светофильтр) и бесцветное (эталон).

Слайд 23

Описание слайда:

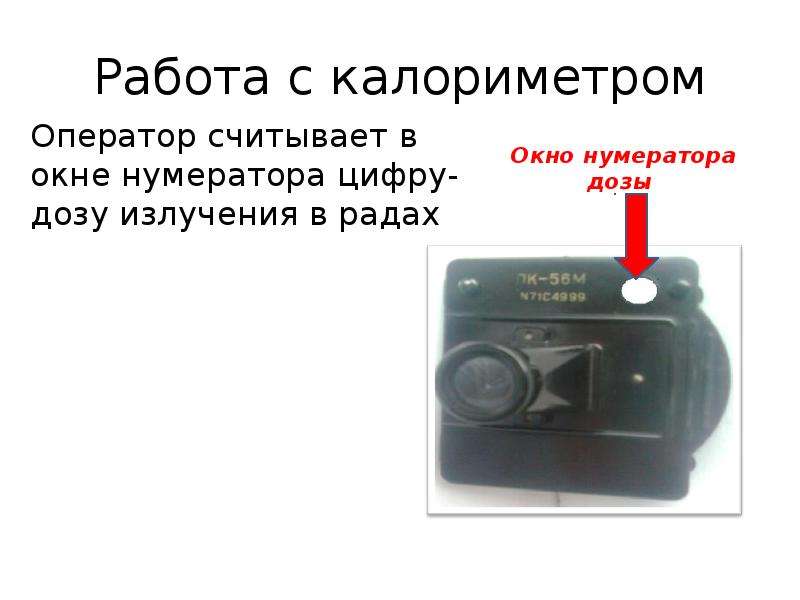

Устройство Калориметра На корпусе колориметра расположено смотровое окно нумератора доз излучения.

Слайд 24

Описание слайда:

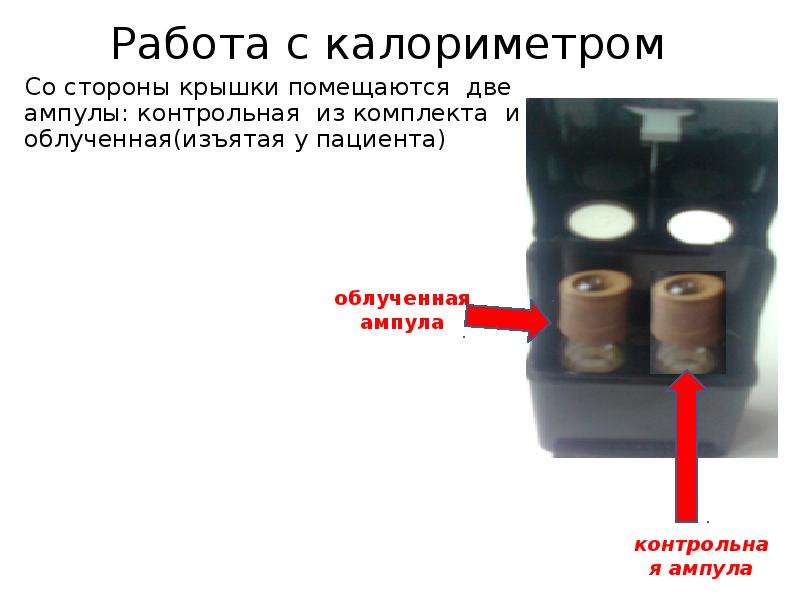

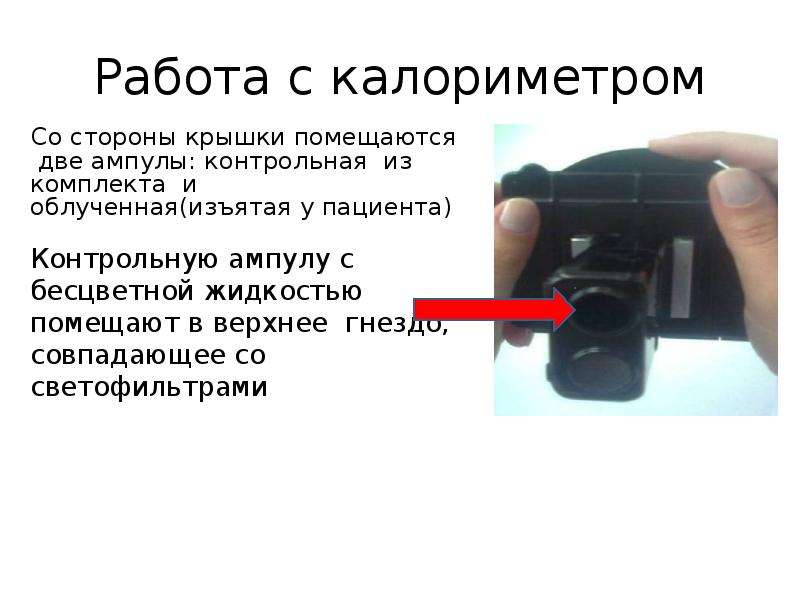

Работа с калориметром Со стороны крышки помещаются две ампулы: контрольная из комплекта и облученная(изъятая у пациента)

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Работа с калориметром Оператор направляет окно камеры к источнику света и, наблюдая в окуляр, вращает диск со светофильтрами до совпадения окраски полей
