Слайд 1


Инженерные загорождения, слайд №1
Описание слайда:

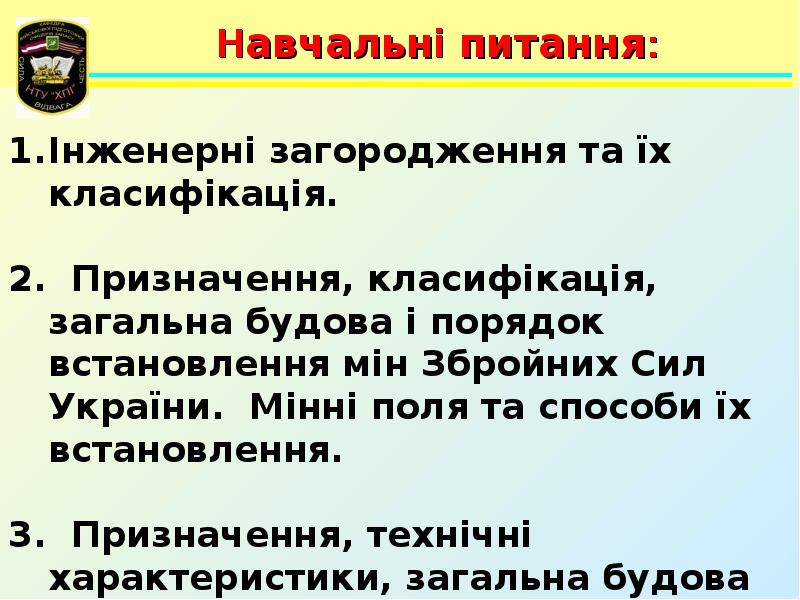

Слайд 2


Инженерные загорождения, слайд №2
Описание слайда:

Слайд 3


Инженерные загорождения, слайд №3
Описание слайда:

Слайд 4


Инженерные загорождения, слайд №4
Описание слайда:

Слайд 5

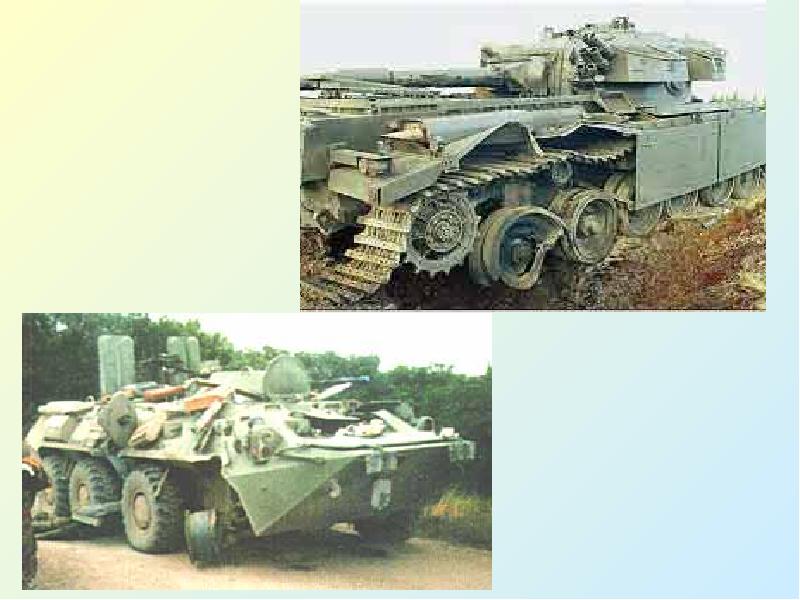

Инженерные загорождения, слайд №5
Описание слайда:

Слайд 6


Инженерные загорождения, слайд №6
Описание слайда:

Слайд 7

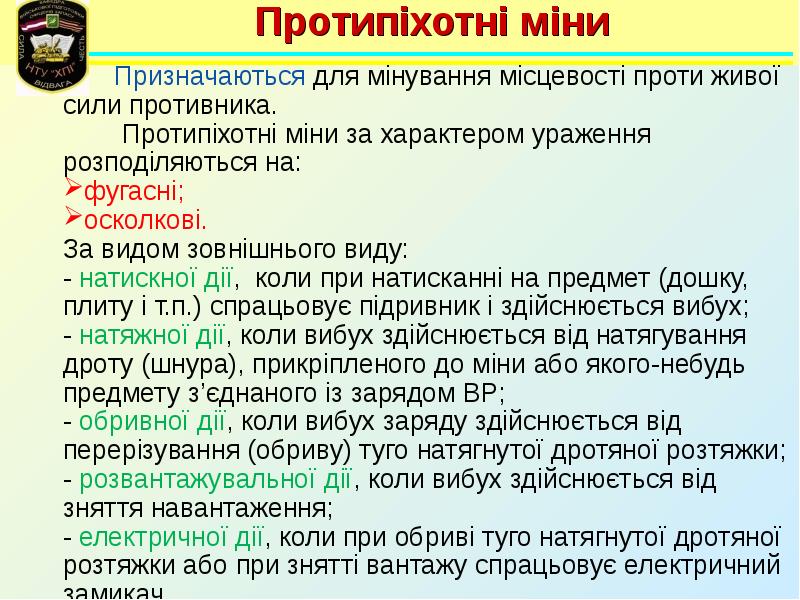

Инженерные загорождения, слайд №7
Описание слайда:

Слайд 8


Инженерные загорождения, слайд №8
Описание слайда:

Слайд 9

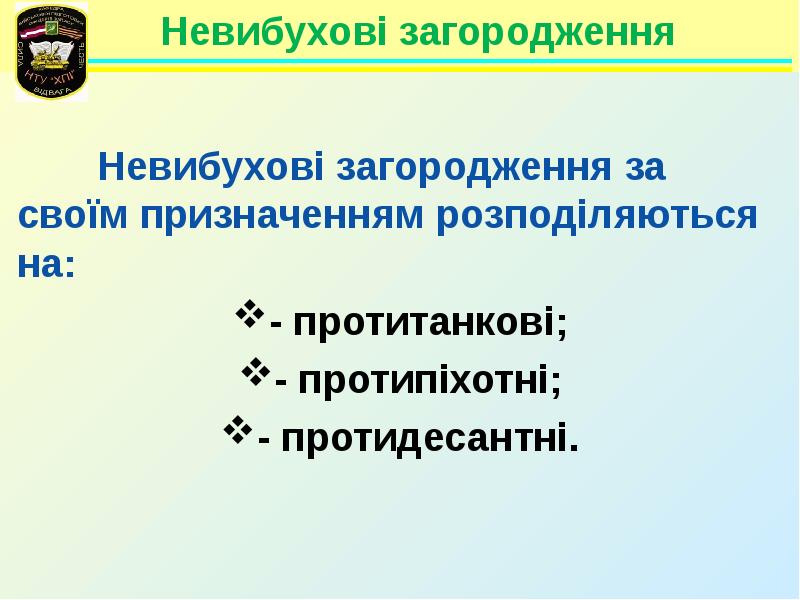

Невибухові загородження Невибухові загородження за своїм призначенням розподіляються на: - протитанкові; - протипіхотні; - протидесантні.
Описание слайда:
Невибухові загородження Невибухові загородження за своїм призначенням розподіляються на: - протитанкові; - протипіхотні; - протидесантні.

Слайд 10

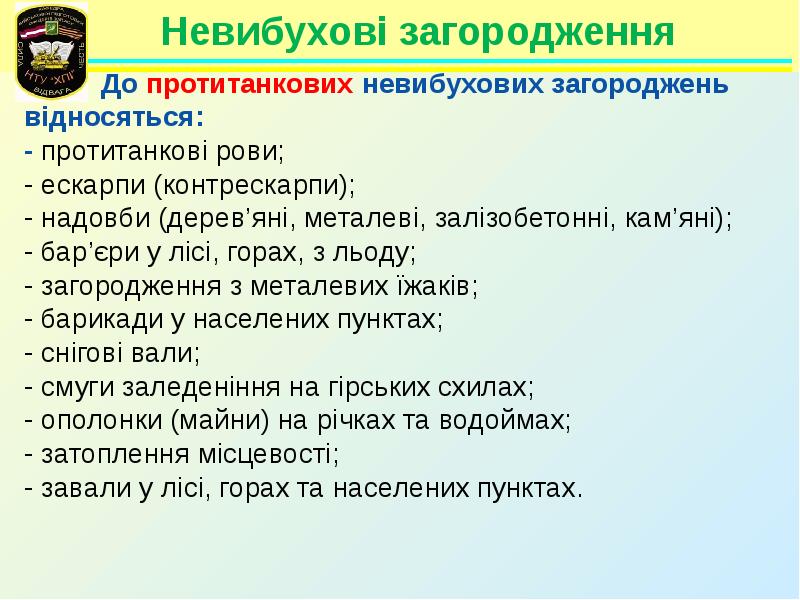

Невибухові загородження До протитанкових невибухових загороджень відносяться: - протитанкові рови; - ескарпи (контрескарпи); - надовби (дерев’яні,...
Описание слайда:
Невибухові загородження До протитанкових невибухових загороджень відносяться: - протитанкові рови; - ескарпи (контрескарпи); - надовби (дерев’яні, металеві, залізобетонні, кам’яні); - бар’єри у лісі, горах, з льоду; - загородження з металевих їжаків; - барикади у населених пунктах; - снігові вали; - смуги заледеніння на гірських схилах; - ополонки (майни) на річках та водоймах; - затоплення місцевості; - завали у лісі, горах та населених пунктах.

Слайд 11

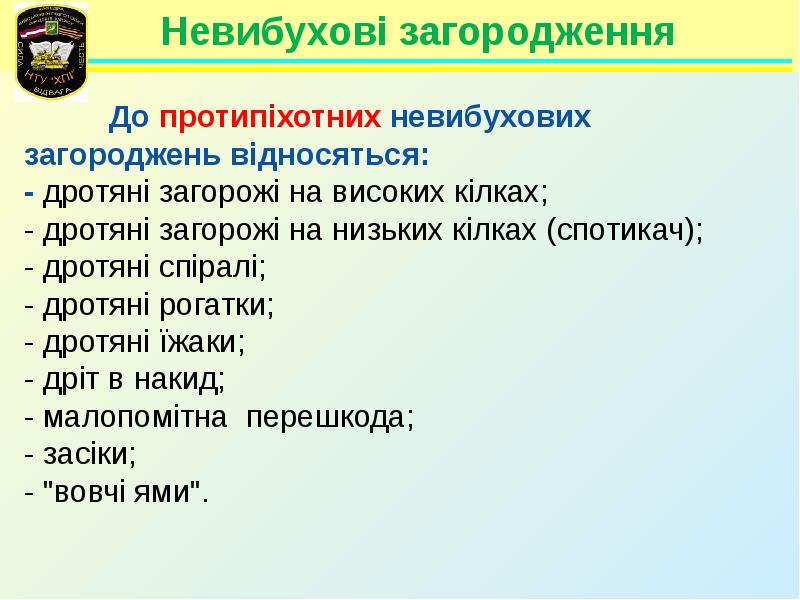

Невибухові загородження До протипіхотних невибухових загороджень відносяться: - дротяні загорожі на високих кілках; - дротяні загорожі на низьких...
Описание слайда:
Невибухові загородження До протипіхотних невибухових загороджень відносяться: - дротяні загорожі на високих кілках; - дротяні загорожі на низьких кілках (спотикач); - дротяні спіралі; - дротяні рогатки; - дротяні їжаки; - дріт в накид; - малопомітна перешкода; - засіки; - "вовчі ями".

Слайд 12

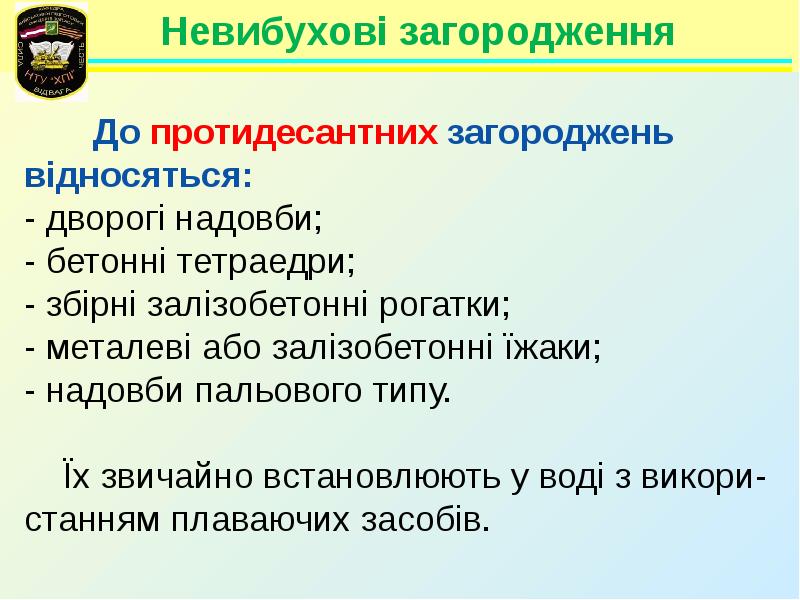

Невибухові загородження До протидесантних загороджень відносяться: - дворогі надовби; - бетонні тетраедри; - збірні залізобетонні рогатки; - металеві...
Описание слайда:
Невибухові загородження До протидесантних загороджень відносяться: - дворогі надовби; - бетонні тетраедри; - збірні залізобетонні рогатки; - металеві або залізобетонні їжаки; - надовби пальового типу. Їх звичайно встановлюють у воді з викори-станням плаваючих засобів.

Слайд 13

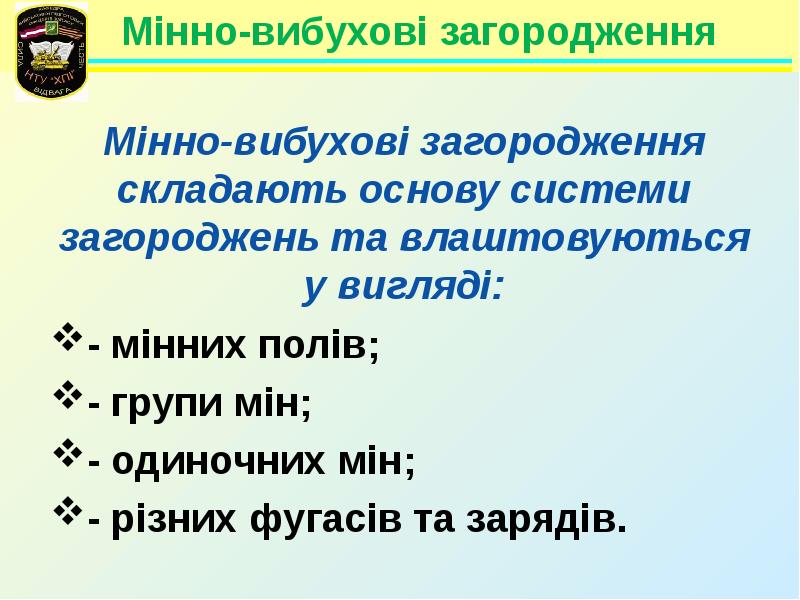

Мінно-вибухові загородження Мінно-вибухові загородження складають основу системи загороджень та влаштовуються у вигляді: - мінних полів; - групи мін;...
Описание слайда:
Мінно-вибухові загородження Мінно-вибухові загородження складають основу системи загороджень та влаштовуються у вигляді: - мінних полів; - групи мін; - одиночних мін; - різних фугасів та зарядів.

Слайд 14


Инженерные загорождения, слайд №14
Описание слайда:

Слайд 15


Міна - це інженерний боєприпас, що встановлений під землею, на землі, поблизу поверхні землі або іншій поверхні, призначений для детонації чи вибуху...
Описание слайда:
Міна - це інженерний боєприпас, що встановлений під землею, на землі, поблизу поверхні землі або іншій поверхні, призначений для детонації чи вибуху від присутності, близькості або безпосереднього впливу людини і транспортного засобу, який рухається.

Слайд 16

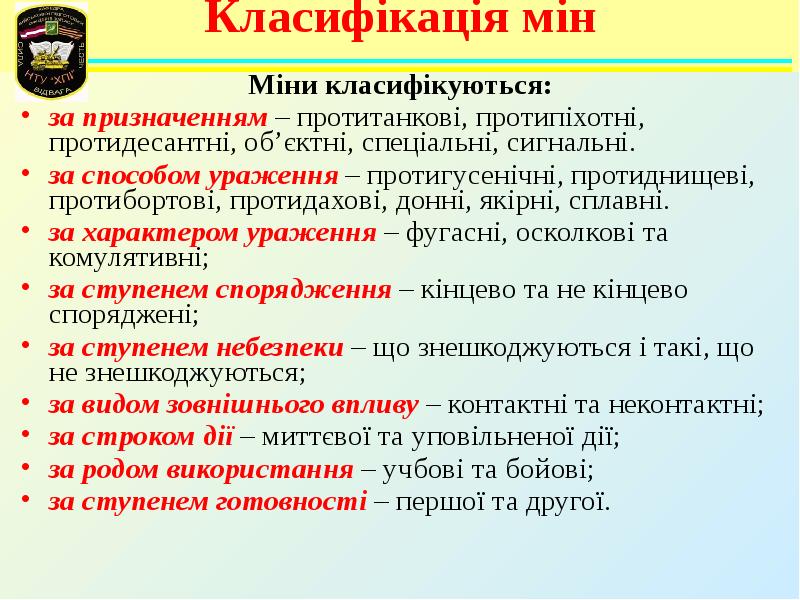

Класифікація мін Міни класифікуються: за призначенням – протитанкові, протипіхотні, протидесантні, об’єктні, спеціальні, сигнальні. за способом...
Описание слайда:
Класифікація мін Міни класифікуються: за призначенням – протитанкові, протипіхотні, протидесантні, об’єктні, спеціальні, сигнальні. за способом ураження – протигусенічні, протиднищеві, протибортові, протидахові, донні, якірні, сплавні. за характером ураження – фугасні, осколкові та комулятивні; за ступенем спорядження – кінцево та не кінцево споряджені; за ступенем небезпеки – що знешкоджуються і такі, що не знешкоджуються; за видом зовнішнього впливу – контактні та неконтактні; за строком дії – миттєвої та уповільненої дії; за родом використання – учбові та бойові; за ступенем готовності – першої та другої.

Слайд 17


Инженерные загорождения, слайд №17
Описание слайда:

Слайд 18

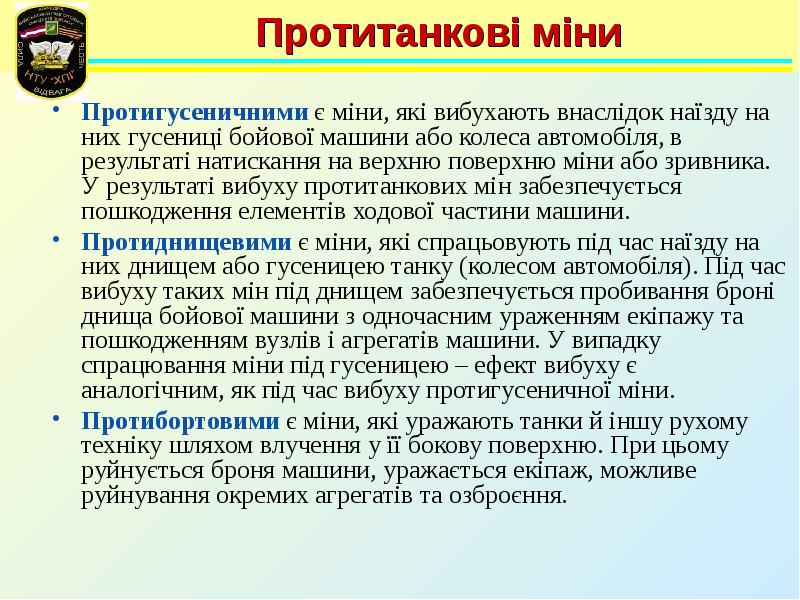

Протитанкові міни Протигусеничними є міни, які вибухають внаслідок наїзду на них гусениці бойової машини або колеса автомобіля, в результаті...
Описание слайда:
Протитанкові міни Протигусеничними є міни, які вибухають внаслідок наїзду на них гусениці бойової машини або колеса автомобіля, в результаті натискання на верхню поверхню міни або зривника. У результаті вибуху протитанкових мін забезпечується пошкодження елементів ходової частини машини. Протиднищевими є міни, які спрацьовують під час наїзду на них днищем або гусеницею танку (колесом автомобіля). Під час вибуху таких мін під днищем забезпечується пробивання броні днища бойової машини з одночасним ураженням екіпажу та пошкодженням вузлів і агрегатів машини. У випадку спрацювання міни під гусеницею – ефект вибуху є аналогічним, як під час вибуху протигусеничної міни. Протибортовими є міни, які уражають танки й іншу рухому техніку шляхом влучення у її бокову поверхню. При цьому руйнується броня машини, уражається екіпаж, можливе руйнування окремих агрегатів та озброєння.

Слайд 19


Протигусенична міна ТМ-57
Описание слайда:
Протигусенична міна ТМ-57

Слайд 20


Протигусенична міна ТМ-62М Корпус – металевий Вага загальна – 9,5-10 кг Вага ВР – 7 – 7,5 кг Діаметр – 320 мм Висота – 128 мм Зусилля спрацювання –...
Описание слайда:
Протигусенична міна ТМ-62М Корпус – металевий Вага загальна – 9,5-10 кг Вага ВР – 7 – 7,5 кг Діаметр – 320 мм Висота – 128 мм Зусилля спрацювання – 150-550 кгс Зривники – МВЧ-62, МВП-62, МВШ-62,

Слайд 21

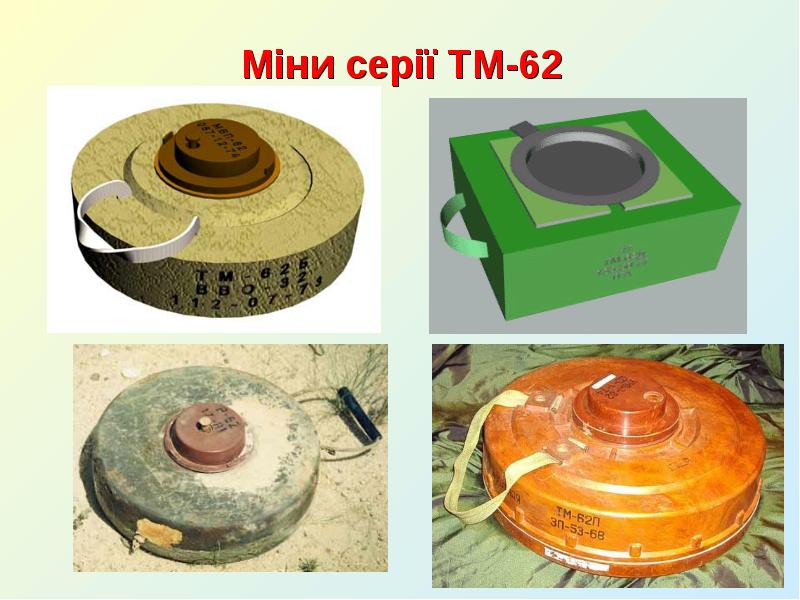

Міни серії ТМ-62
Описание слайда:
Міни серії ТМ-62

Слайд 22


Инженерные загорождения, слайд №22
Описание слайда:

Слайд 23

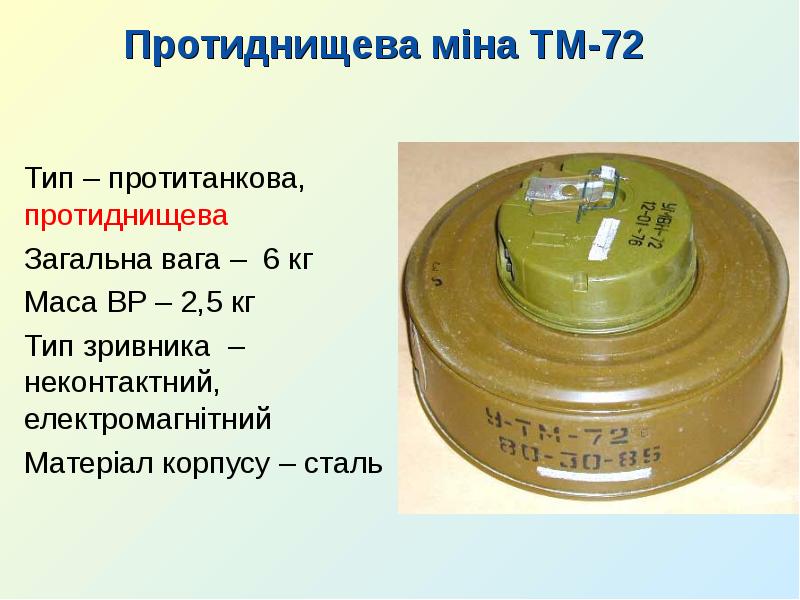

Протиднищева міна ТМ-72 Тип – протитанкова, протиднищева Загальна вага – 6 кг Маса ВР – 2,5 кг Тип зривника – неконтактний, електромагнітний Матеріал...
Описание слайда:
Протиднищева міна ТМ-72 Тип – протитанкова, протиднищева Загальна вага – 6 кг Маса ВР – 2,5 кг Тип зривника – неконтактний, електромагнітний Матеріал корпусу – сталь

Слайд 24

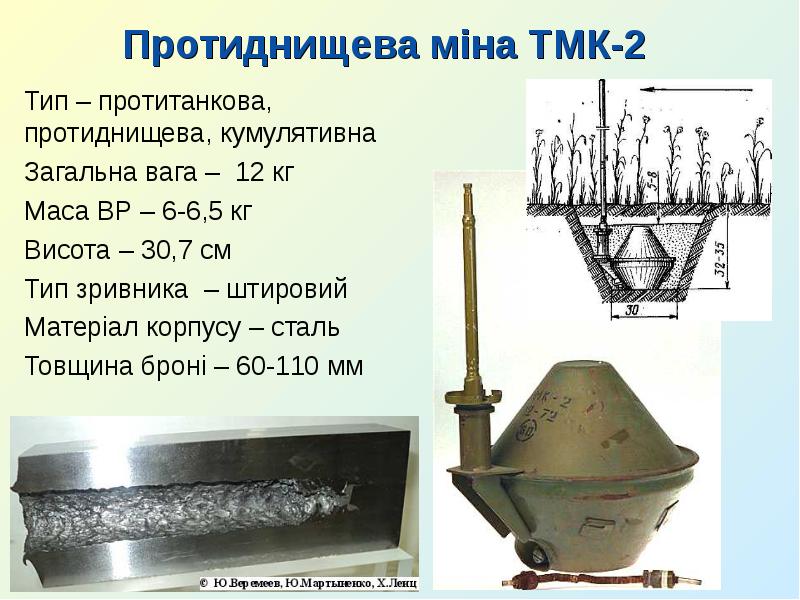

Протиднищева міна ТМК-2 Тип – протитанкова, протиднищева, кумулятивна Загальна вага – 12 кг Маса ВР – 6-6,5 кг Висота – 30,7 см Тип зривника –...
Описание слайда:
Протиднищева міна ТМК-2 Тип – протитанкова, протиднищева, кумулятивна Загальна вага – 12 кг Маса ВР – 6-6,5 кг Висота – 30,7 см Тип зривника – штировий Матеріал корпусу – сталь Товщина броні – 60-110 мм

Слайд 25

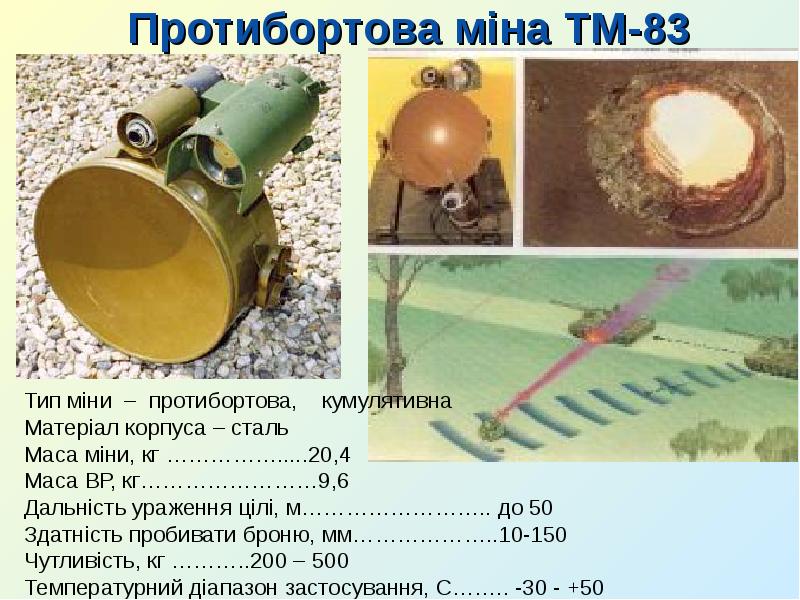

Протибортова міна ТМ-83
Описание слайда:
Протибортова міна ТМ-83

Слайд 26

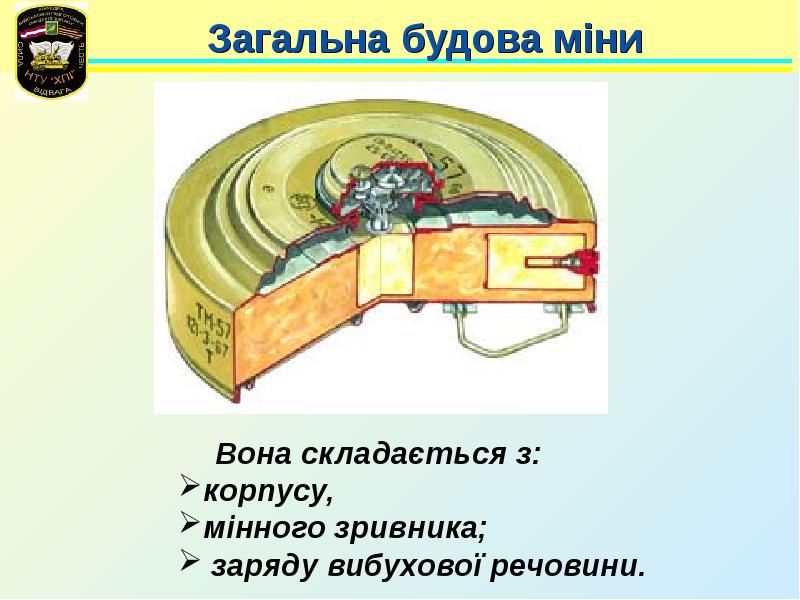

Загальна будова міни
Описание слайда:
Загальна будова міни

Слайд 27


Инженерные загорождения, слайд №27
Описание слайда:

Слайд 28


Фугасна міна ПМН-2 - Тип – протипіхотна, фугасна, натискної дії , остаточно споряджена - Маса міни, кг – 0,4 - Маса ВР, кг – 0,1 - Діаметр, мм – 120...
Описание слайда:
Фугасна міна ПМН-2 - Тип – протипіхотна, фугасна, натискної дії , остаточно споряджена - Маса міни, кг – 0,4 - Маса ВР, кг – 0,1 - Діаметр, мм – 120 - Висота, мм – 54 - Час переведення у бойовий стан, с – 30-300 - Зусилля, що необхідне для спрацювання міни, кгс – 5-25

Слайд 29

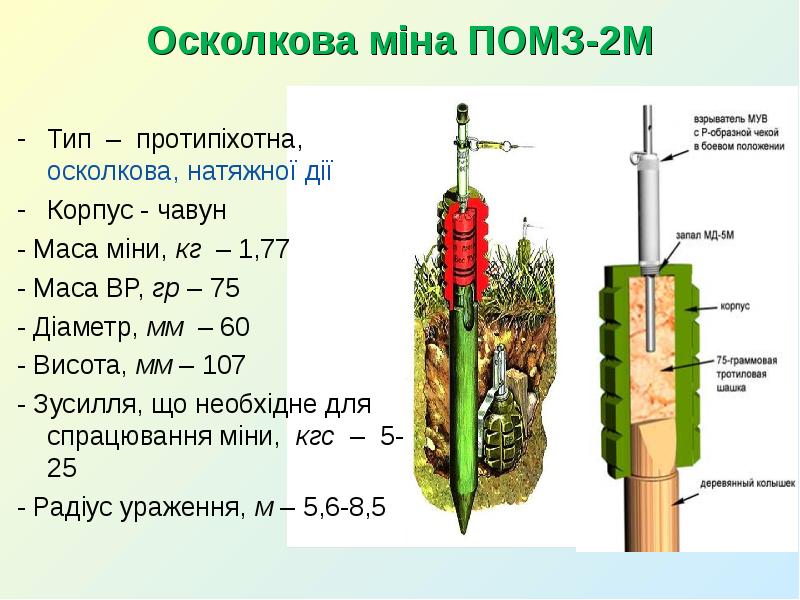

Осколкова міна ПОМЗ-2М Тип – протипіхотна, осколкова, натяжної дії Корпус - чавун - Маса міни, кг – 1,77 - Маса ВР, гр – 75 - Діаметр, мм – 60 -...
Описание слайда:
Осколкова міна ПОМЗ-2М Тип – протипіхотна, осколкова, натяжної дії Корпус - чавун - Маса міни, кг – 1,77 - Маса ВР, гр – 75 - Діаметр, мм – 60 - Висота, мм – 107 - Зусилля, що необхідне для спрацювання міни, кгс – 5-25 - Радіус ураження, м – 5,6-8,5

Слайд 30

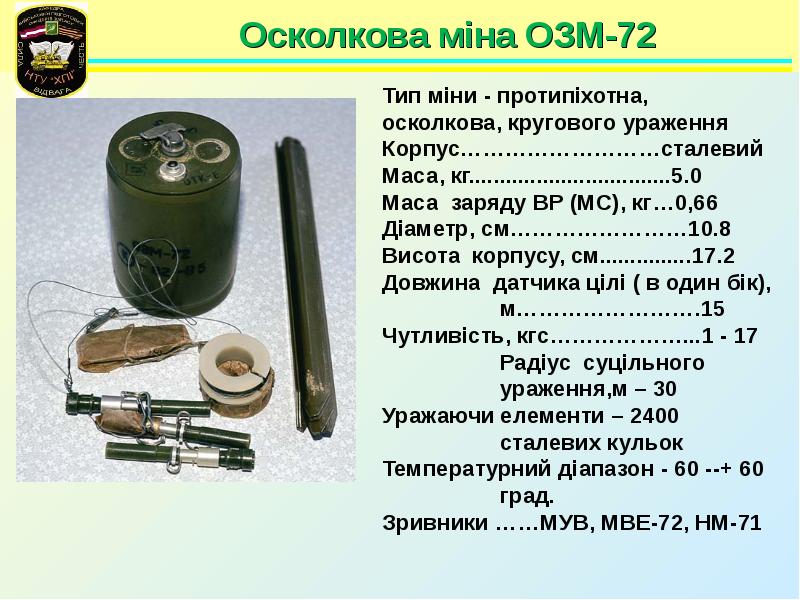

Осколкова міна ОЗМ-72
Описание слайда:
Осколкова міна ОЗМ-72

Слайд 31


Схема спрацювання міни ОЗМ-72
Описание слайда:
Схема спрацювання міни ОЗМ-72

Слайд 32


Осколкова міна МОН-50
Описание слайда:
Осколкова міна МОН-50

Слайд 33

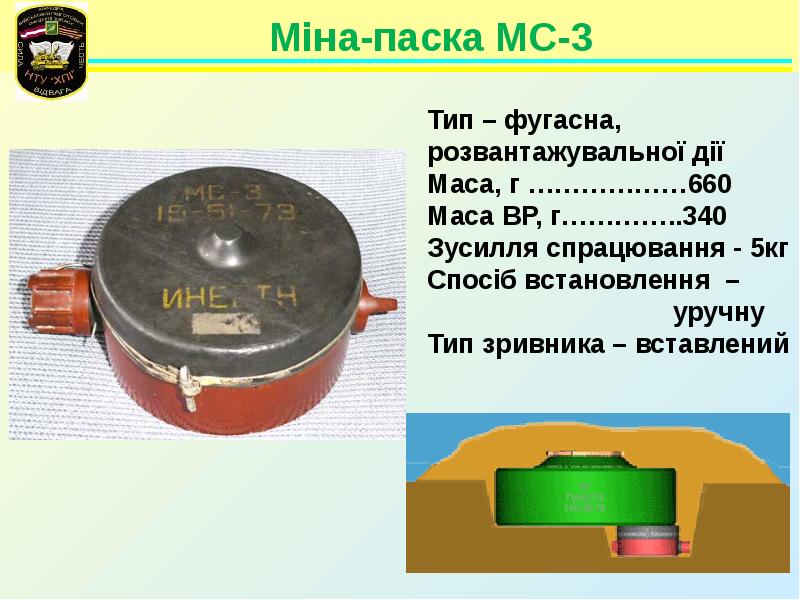

Міна-паска МС-3
Описание слайда:
Міна-паска МС-3

Слайд 34

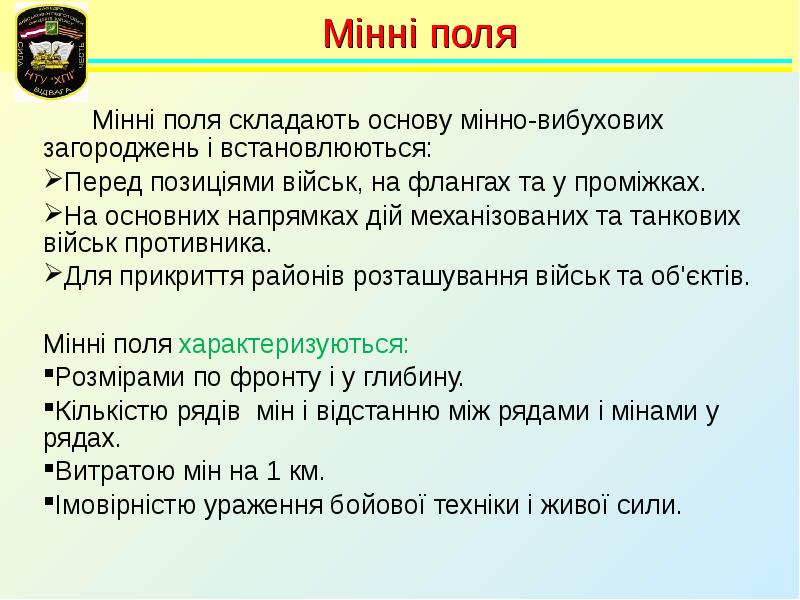

Мінні поля Мінні поля складають основу мінно-вибухових загороджень і встановлюються: Перед позиціями військ, на флангах та у проміжках. На основних...
Описание слайда:
Мінні поля Мінні поля складають основу мінно-вибухових загороджень і встановлюються: Перед позиціями військ, на флангах та у проміжках. На основних напрямках дій механізованих та танкових військ противника. Для прикриття районів розташування військ та об'єктів. Мінні поля характеризуються: Розмірами по фронту і у глибину. Кількістю рядів мін і відстанню між рядами і мінами у рядах. Витратою мін на 1 км. Імовірністю ураження бойової техніки і живої сили.

Слайд 35

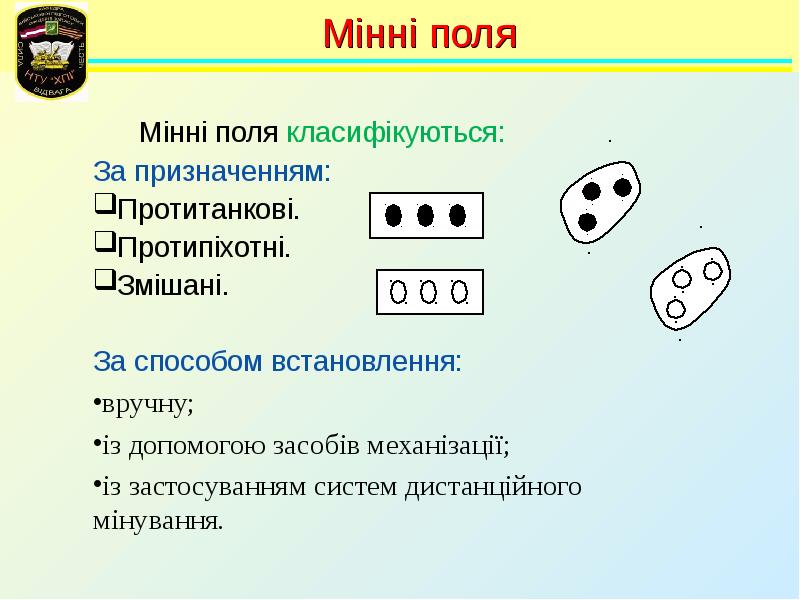

Мінні поля Мінні поля класифікуються: За призначенням: Протитанкові. Протипіхотні. Змішані. За способом встановлення: вручну; із допомогою засобів...
Описание слайда:
Мінні поля Мінні поля класифікуються: За призначенням: Протитанкові. Протипіхотні. Змішані. За способом встановлення: вручну; із допомогою засобів механізації; із застосуванням систем дистанційного мінування.

Слайд 36

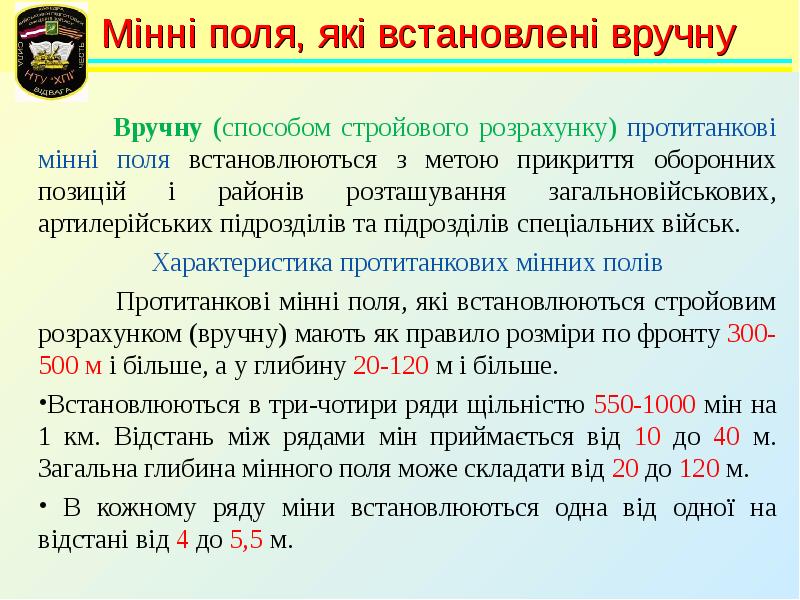

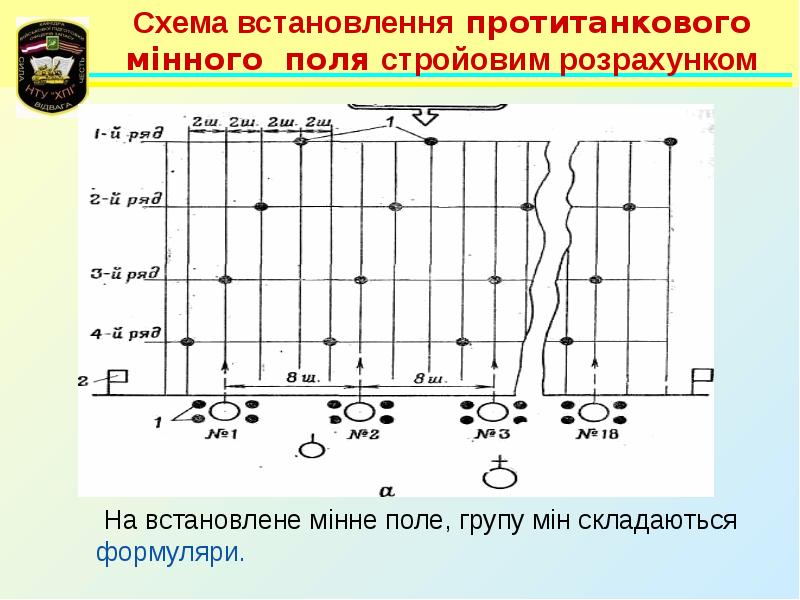

Мінні поля, які встановлені вручну Вручну (способом стройового розрахунку) протитанкові мінні поля встановлюються з метою прикриття оборонних позицій...
Описание слайда:
Мінні поля, які встановлені вручну Вручну (способом стройового розрахунку) протитанкові мінні поля встановлюються з метою прикриття оборонних позицій і районів розташування загальновійськових, артилерійських підрозділів та підрозділів спеціальних військ. Характеристика протитанкових мінних полів Протитанкові мінні поля, які встановлюються стройовим розрахунком (вручну) мають як правило розміри по фронту 300-500 м і більше, а у глибину 20-120 м і більше. Встановлюються в три-чотири ряди щільністю 550-1000 мін на 1 км. Відстань між рядами мін приймається від 10 до 40 м. Загальна глибина мінного поля може складати від 20 до 120 м. В кожному ряду міни встановлюються одна від одної на відстані від 4 до 5,5 м.

Слайд 37


Инженерные загорождения, слайд №37
Описание слайда:

Слайд 38

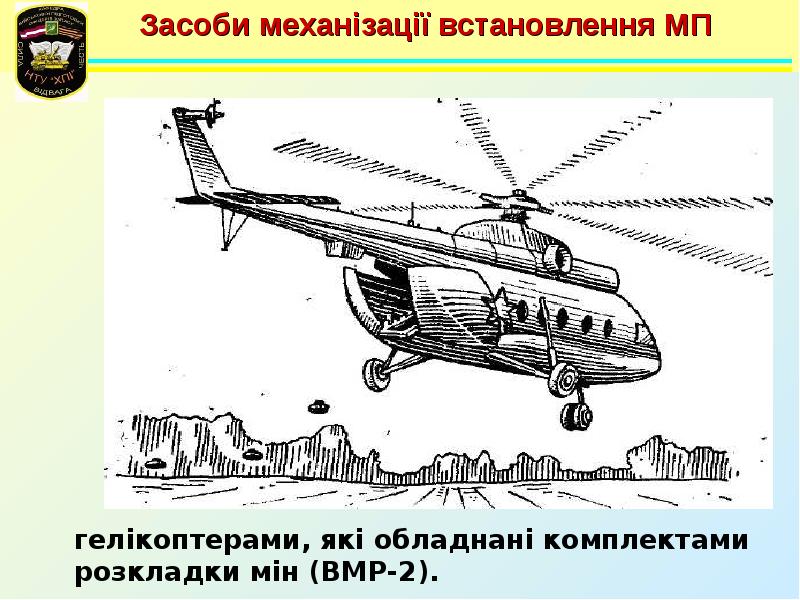

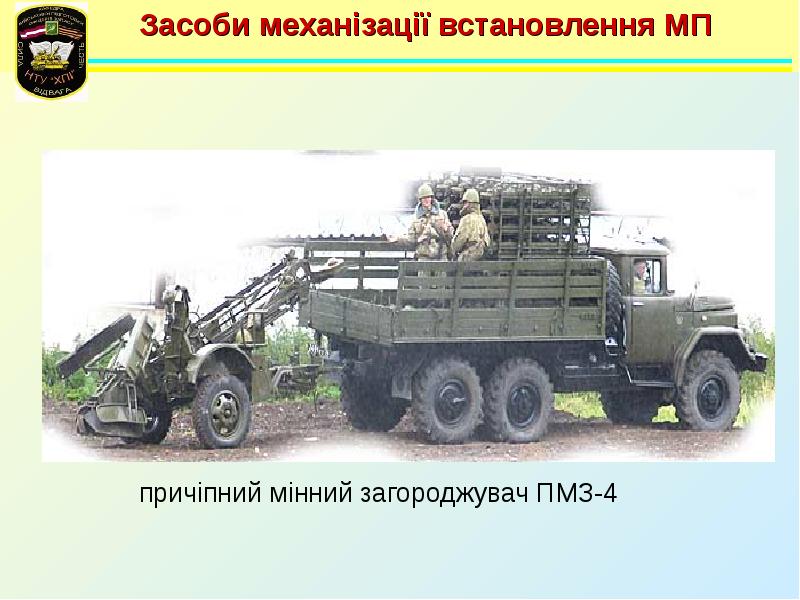

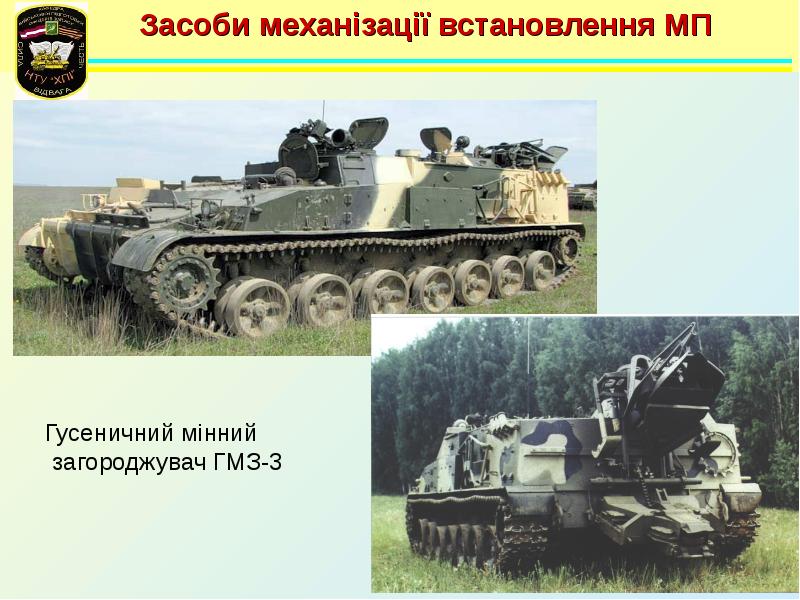

Засоби механізації встановлення МП
Описание слайда:
Засоби механізації встановлення МП

Слайд 39


Засоби механізації встановлення МП
Описание слайда:
Засоби механізації встановлення МП

Слайд 40


Засоби механізації встановлення МП
Описание слайда:
Засоби механізації встановлення МП

Слайд 41

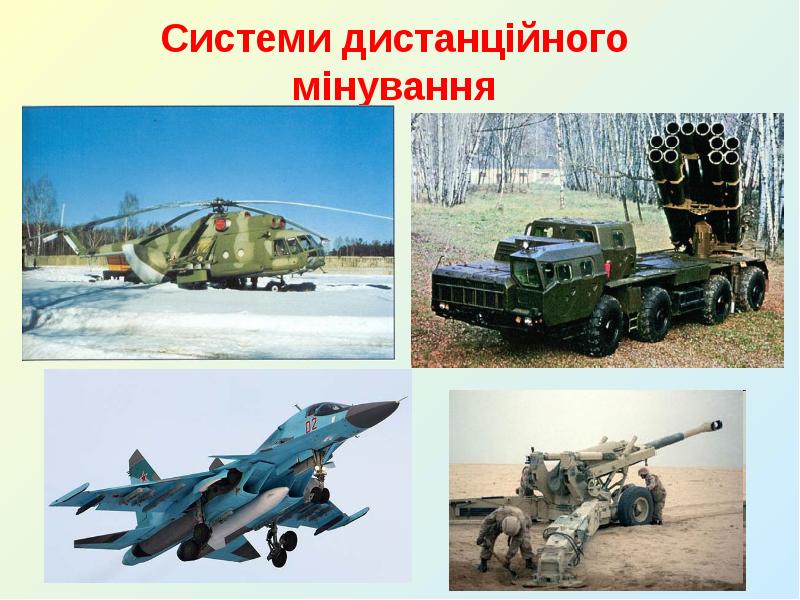

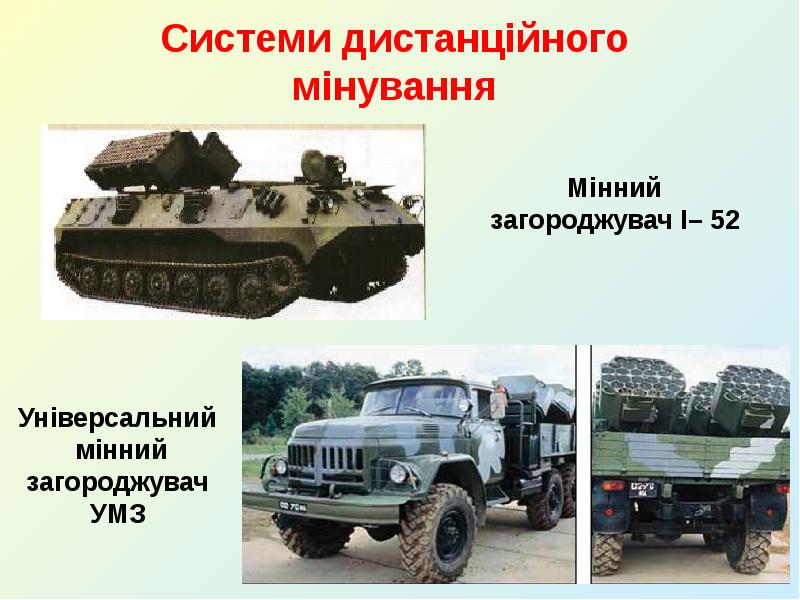

Системи дистанційного мінування
Описание слайда:
Системи дистанційного мінування

Слайд 42


Системи дистанційного мінування
Описание слайда:
Системи дистанційного мінування

Слайд 43


Инженерные загорождения, слайд №43
Описание слайда:

Слайд 44


Инженерные загорождения, слайд №44
Описание слайда:

Слайд 45

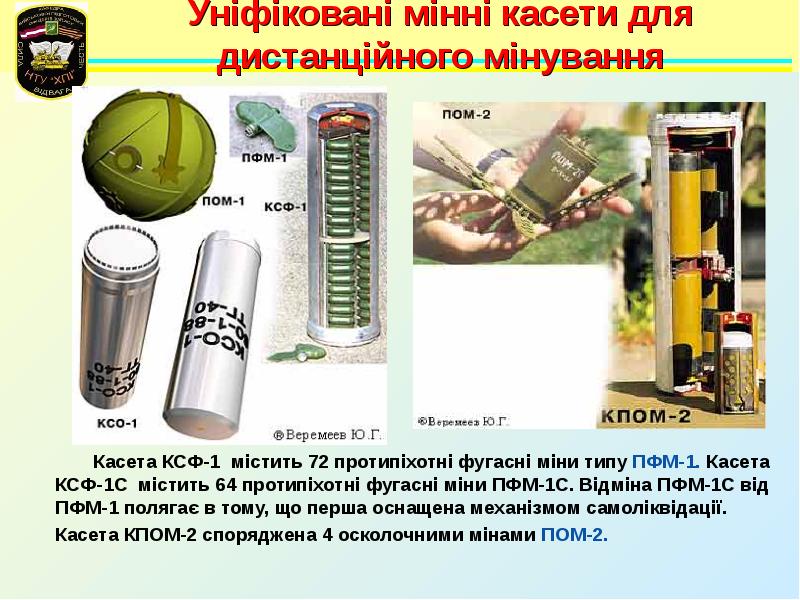

Уніфіковані мінні касети для дистанційного мінування Касета КСФ-1 містить 72 протипіхотні фугасні міни типу ПФМ-1. Касета КСФ-1С містить 64...
Описание слайда:
Уніфіковані мінні касети для дистанційного мінування Касета КСФ-1 містить 72 протипіхотні фугасні міни типу ПФМ-1. Касета КСФ-1С містить 64 протипіхотні фугасні міни ПФМ-1С. Відміна ПФМ-1С від ПФМ-1 полягає в тому, що перша оснащена механізмом самоліквідації. Касета КПОМ-2 споряджена 4 осколочними мінами ПОМ-2.

Слайд 46

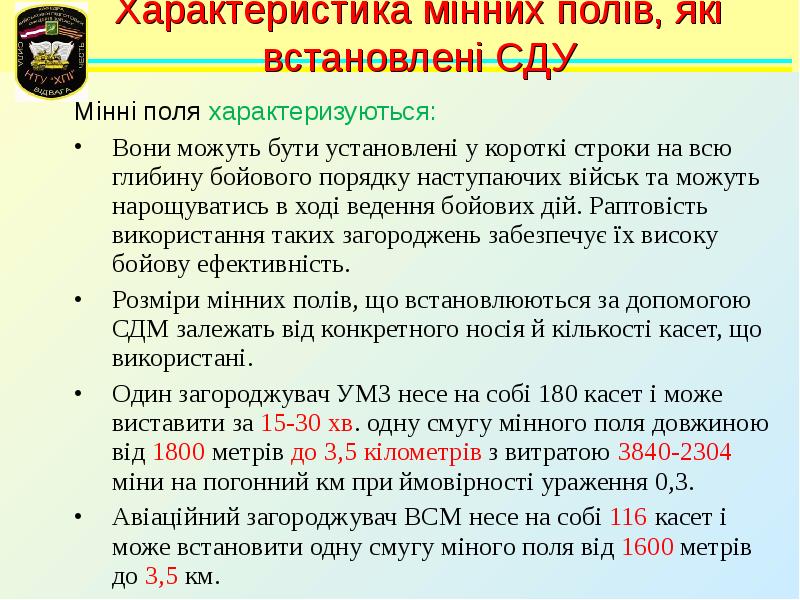

Характеристика мінних полів, які встановлені СДУ Мінні поля характеризуються: Вони можуть бути установлені у короткі строки на всю глибину бойового...
Описание слайда:
Характеристика мінних полів, які встановлені СДУ Мінні поля характеризуються: Вони можуть бути установлені у короткі строки на всю глибину бойового порядку наступаю­чих військ та можуть нарощуватись в ході ведення бойових дій. Рап­товість використання таких загороджень забезпечує їх високу бойову ефективність. Розміри мінних полів, що встановлюються за допомогою СДМ залежать від конкретного носія й кількості касет, що використані. Один загороджувач УМЗ несе на собі 180 касет і може виставити за 15-30 хв. одну смугу мінного поля довжиною від 1800 метрів до 3,5 кілометрів з витратою 3840-2304 міни на погонний км при ймовірності ураження 0,3. Авіаційний загороджувач ВСМ несе на собі 116 касет і може встановити одну смугу міного поля від 1600 метрів до 3,5 км.

Слайд 47


Инженерные загорождения, слайд №47
Описание слайда:

Слайд 48

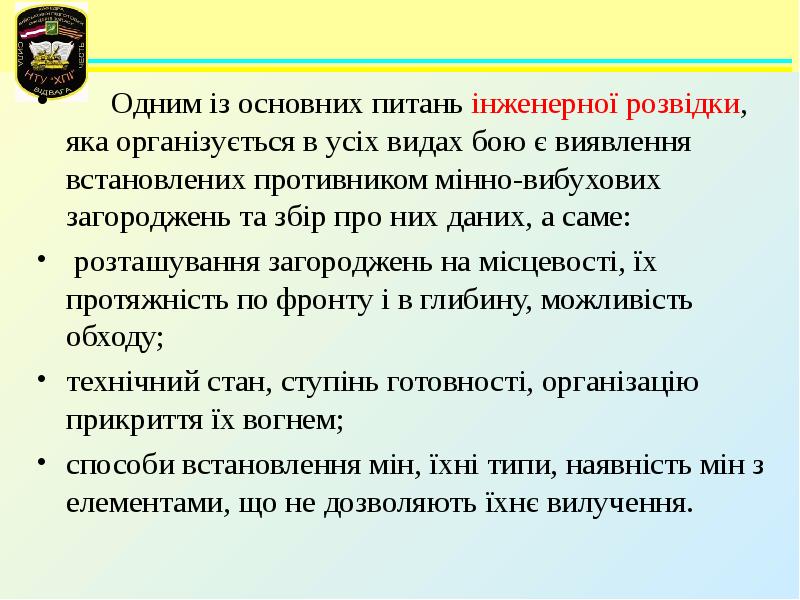

Одним із основних питань інженерної розвідки, яка організується в усіх видах бою є виявлення встановлених противником мінно-вибухових загороджень та...
Описание слайда:
Одним із основних питань інженерної розвідки, яка організується в усіх видах бою є виявлення встановлених противником мінно-вибухових загороджень та збір про них даних, а саме: Одним із основних питань інженерної розвідки, яка організується в усіх видах бою є виявлення встановлених противником мінно-вибухових загороджень та збір про них даних, а саме: розташування загороджень на місцевості, їх протяжність по фронту і в глибину, можливість обходу; технічний стан, ступінь готовності, організацію прикриття їх вогнем; способи встановлення мін, їхні типи, наявність мін з елементами, що не дозволяють їхнє вилучення.

Слайд 49

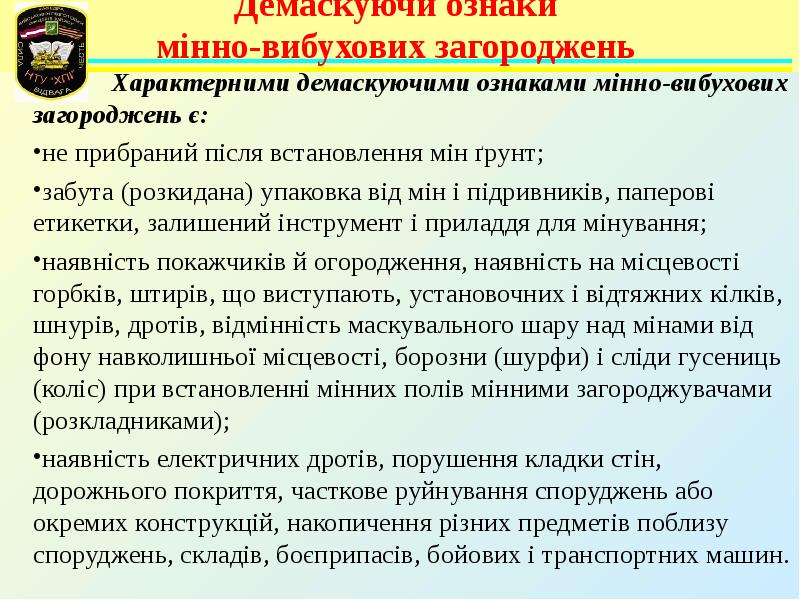

Демаскуючи ознаки мінно-вибухових загороджень Характерними демаскуючими ознаками мінно-вибухових загороджень є: не прибраний після встановлення мін...
Описание слайда:
Демаскуючи ознаки мінно-вибухових загороджень Характерними демаскуючими ознаками мінно-вибухових загороджень є: не прибраний після встановлення мін ґрунт; забута (розкидана) упаковка від мін і підривників, паперові етикетки, залишений інструмент і приладдя для мінування; наявність покажчиків й огородження, наявність на місцевості горбків, штирів, що виступають, установочних і відтяжних кілків, шнурів, дротів, відмінність маскувального шару над мінами від фону навколишньої місцевості, борозни (шурфи) і сліди гусениць (коліс) при встановленні мінних полів мінними загороджувачами (розкладниками); наявність електричних дротів, порушення кладки стін, дорожнього покриття, часткове руйнування споруджень або окремих конструкцій, накопичення різних предметів поблизу споруджень, складів, боєприпасів, бойових і транспортних машин.

Слайд 50

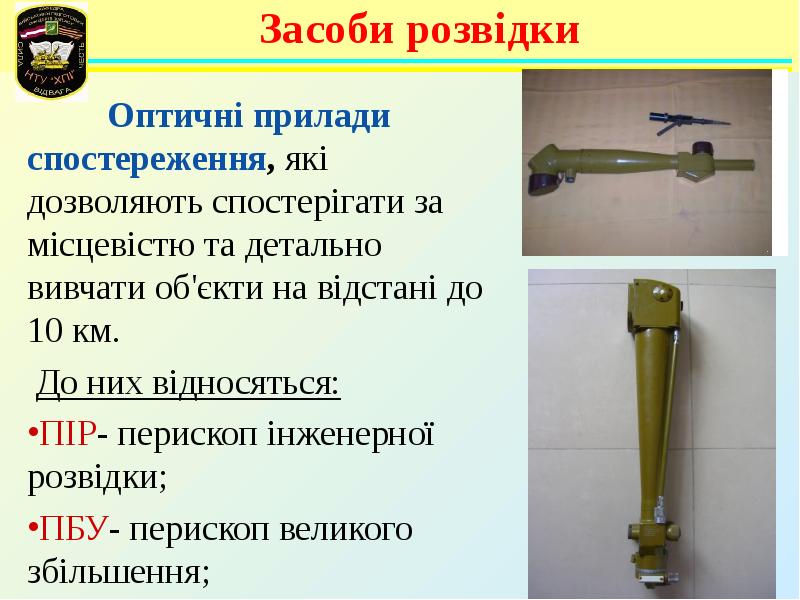

Засоби розвідки Оптичні прилади спостереження, які дозволяють спостерігати за місцевістю та детально вивчати об'єкти на відстані до 10 км. До них...
Описание слайда:
Засоби розвідки Оптичні прилади спостереження, які дозволяють спостерігати за місцевістю та детально вивчати об'єкти на відстані до 10 км. До них відносяться: ПІР- перископ інженерної розвідки; ПБУ- перископ великого збільшення;

Слайд 51

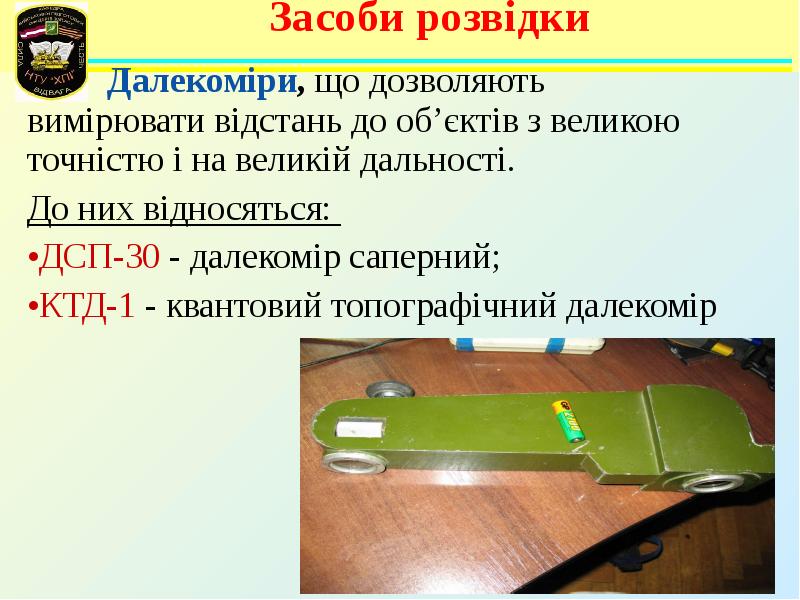

Засоби розвідки Далекоміри, що дозволяють вимірювати відстань до об’єктів з великою точністю і на великій дальності. До них відносяться: ДСП-30 -...
Описание слайда:
Засоби розвідки Далекоміри, що дозволяють вимірювати відстань до об’єктів з великою точністю і на великій дальності. До них відносяться: ДСП-30 - далекомір саперний; КТД-1 - квантовий топографічний далекомір

Слайд 52

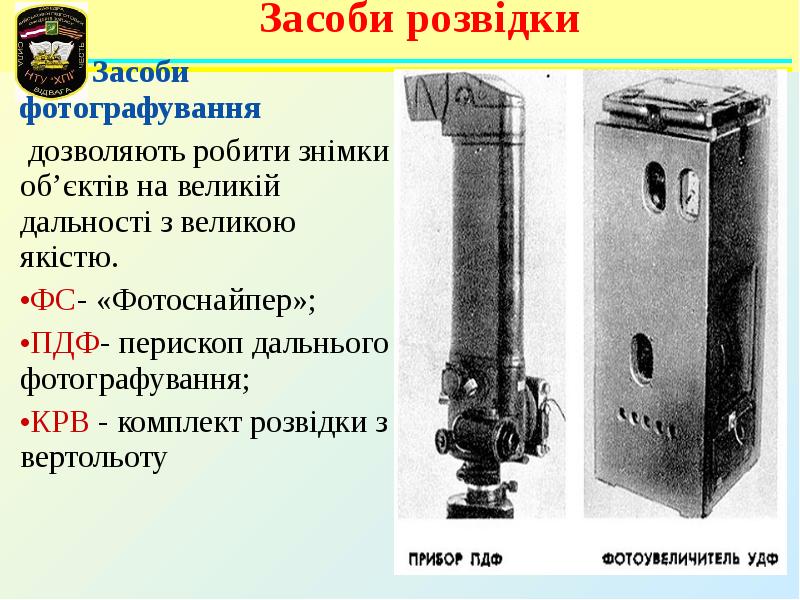

Засоби фотографування Засоби фотографування дозволяють робити знімки об’єктів на великій дальності з великою якістю. ФС- «Фотоснайпер»; ПДФ- перископ...
Описание слайда:
Засоби фотографування Засоби фотографування дозволяють робити знімки об’єктів на великій дальності з великою якістю. ФС- «Фотоснайпер»; ПДФ- перископ дальнього фотографування; КРВ - комплект розвідки з вертольоту

Слайд 53

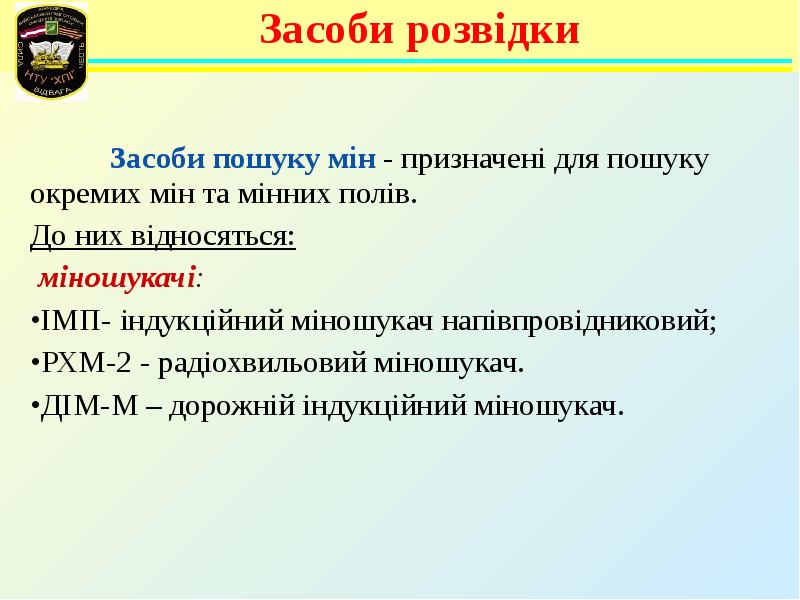

Засоби розвідки Засоби пошуку мін - призначені для пошуку окремих мін та мінних полів. До них відносяться: міношукачі: ІМП- індукційний міношукач...
Описание слайда:
Засоби розвідки Засоби пошуку мін - призначені для пошуку окремих мін та мінних полів. До них відносяться: міношукачі: ІМП- індукційний міношукач напівпровідниковий; РХМ-2 - радіохвильовий міношукач. ДІМ-М – дорожній індукційний міношукач.

Слайд 54


Инженерные загорождения, слайд №54
Описание слайда:

Слайд 55


Инженерные загорождения, слайд №55
Описание слайда:

Слайд 56


Инженерные загорождения, слайд №56
Описание слайда:

Слайд 57


Инженерные загорождения, слайд №57
Описание слайда:

Слайд 58

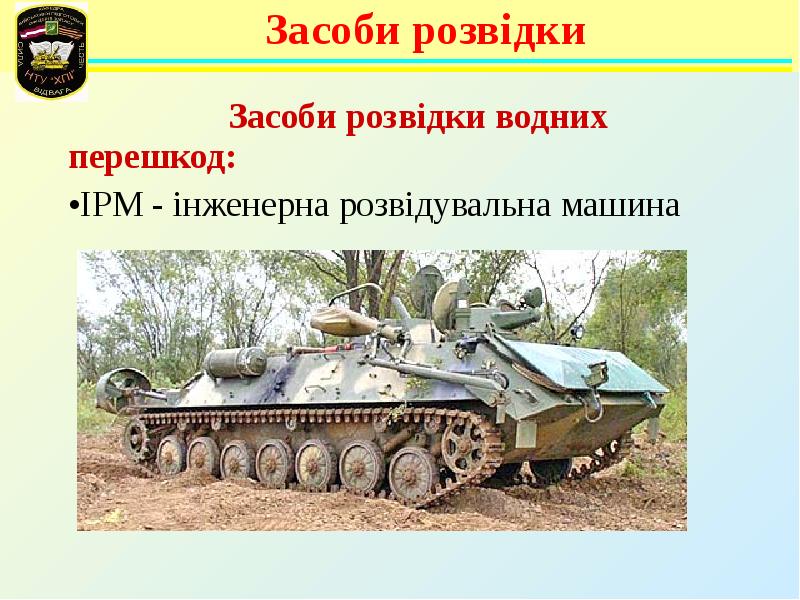

Засоби розвідки Засоби розвідки водних перешкод: ІРМ - інженерна розвідувальна машина
Описание слайда:
Засоби розвідки Засоби розвідки водних перешкод: ІРМ - інженерна розвідувальна машина

Слайд 59

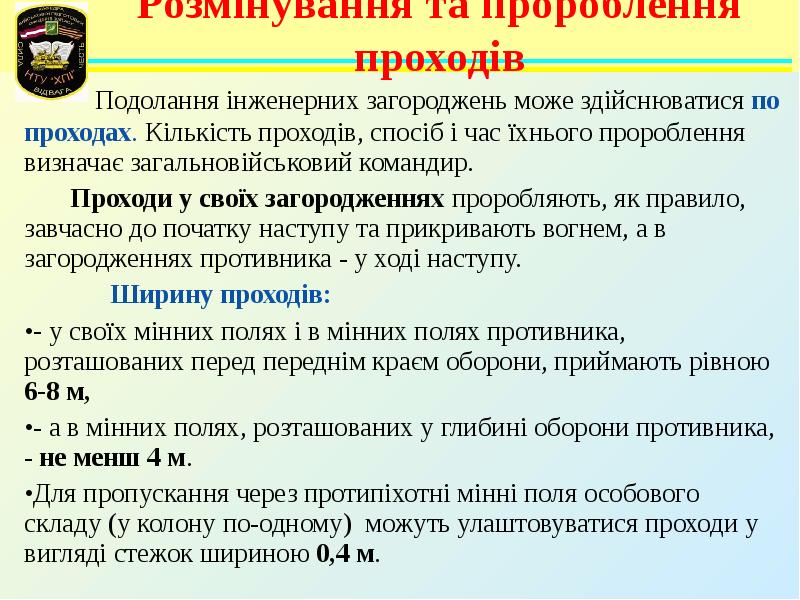

Розмінування та пророблення проходів Подолання інженерних загороджень може здійснюватися по проходах. Кількість проходів, спосіб і час їхнього...
Описание слайда:
Розмінування та пророблення проходів Подолання інженерних загороджень може здійснюватися по проходах. Кількість проходів, спосіб і час їхнього пророблення визначає загальновійськовий командир. Проходи у своїх загородженнях проробляють, як правило, завчасно до початку наступу та прикривають вогнем, а в загородженнях противника - у ході наступу. Ширину проходів: - у своїх мінних полях і в мінних полях противника, розташованих перед переднім краєм оборони, приймають рівною 6-8 м, - а в мінних полях, розташованих у глибині оборони противника, - не менш 4 м. Для пропускання через протипіхотні мінні поля особового складу (у колону по-одному) можуть улаштовуватися проходи у вигляді стежок шириною 0,4 м.

Слайд 60

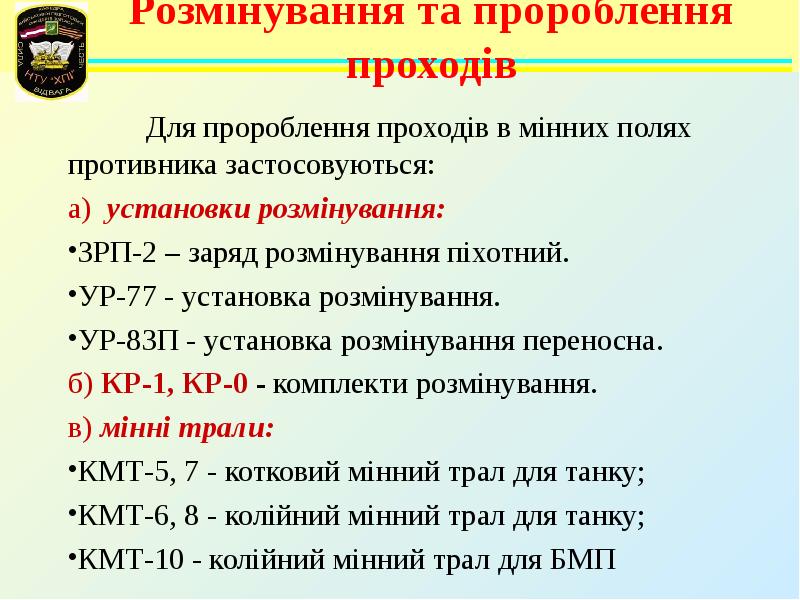

Розмінування та пророблення проходів Для пророблення проходів в мінних полях противника застосовуються: а) установки розмінування: ЗРП-2 – заряд...
Описание слайда:
Розмінування та пророблення проходів Для пророблення проходів в мінних полях противника застосовуються: а) установки розмінування: ЗРП-2 – заряд розмінування піхотний. УР-77 - установка розмінування. УР-83П - установка розмінування переносна. б) КР-1, КР-0 - комплекти розмінування. в) мінні трали: КМТ-5, 7 - котковий мінний трал для танку; КМТ-6, 8 - колійний мінний трал для танку; КМТ-10 - колійний мінний трал для БМП

Слайд 61

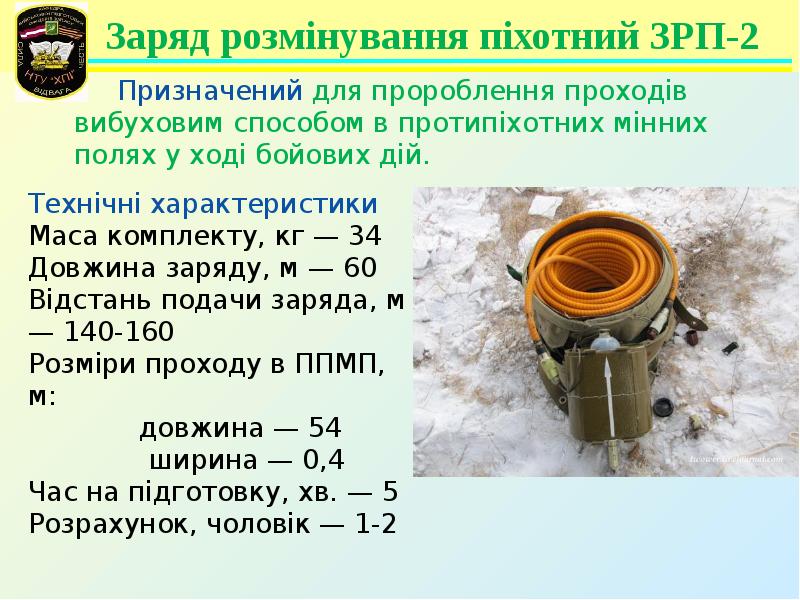

Заряд розмінування піхотний ЗРП-2
Описание слайда:
Заряд розмінування піхотний ЗРП-2

Слайд 62

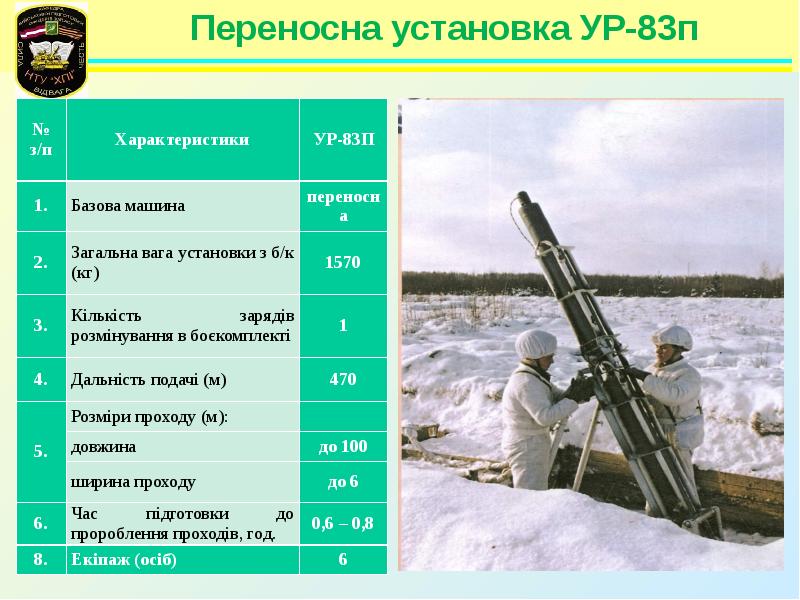

Переносна установка УР-83п
Описание слайда:
Переносна установка УР-83п

Слайд 63

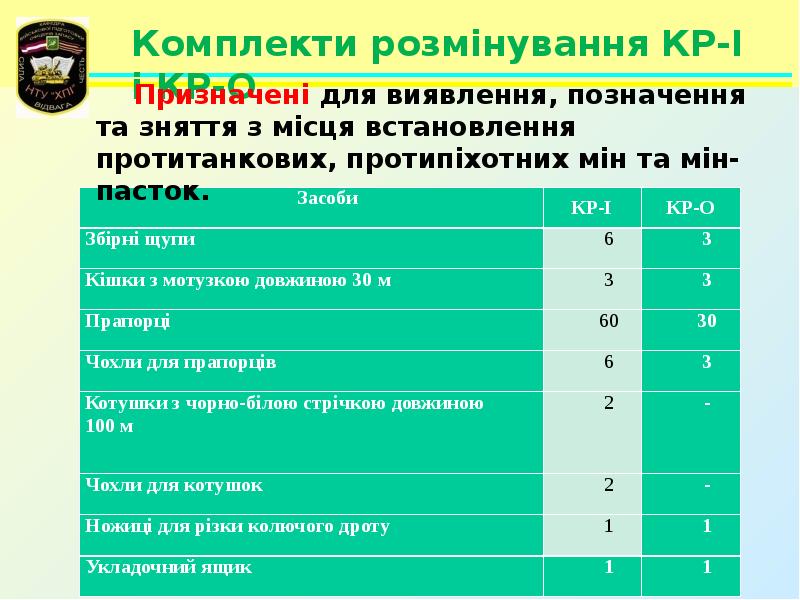

Инженерные загорождения, слайд №63
Описание слайда:

Слайд 64


Инженерные загорождения, слайд №64
Описание слайда:

Слайд 65


Инженерные загорождения, слайд №65
Описание слайда:

Слайд 66


Инженерные загорождения, слайд №66
Описание слайда:

Слайд 67


Инженерные загорождения, слайд №67
Описание слайда:

Слайд 68

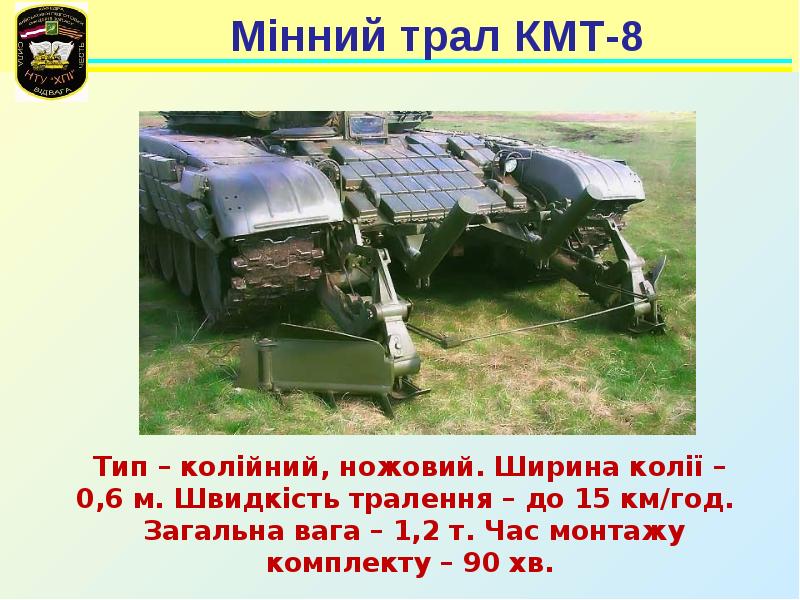

Мінний трал КМТ-8
Описание слайда:
Мінний трал КМТ-8

Слайд 69


Мінний трал КМТ-7
Описание слайда:
Мінний трал КМТ-7

Слайд 70


Инженерные загорождения, слайд №70
Описание слайда:

Слайд 71


Инженерные загорождения, слайд №71
Описание слайда:

Слайд 72


Инженерные загорождения, слайд №72
Описание слайда:

Слайд 73


Инженерные загорождения, слайд №73
Описание слайда:

Слайд 74


Инженерные загорождения, слайд №74
Описание слайда:

Слайд 75

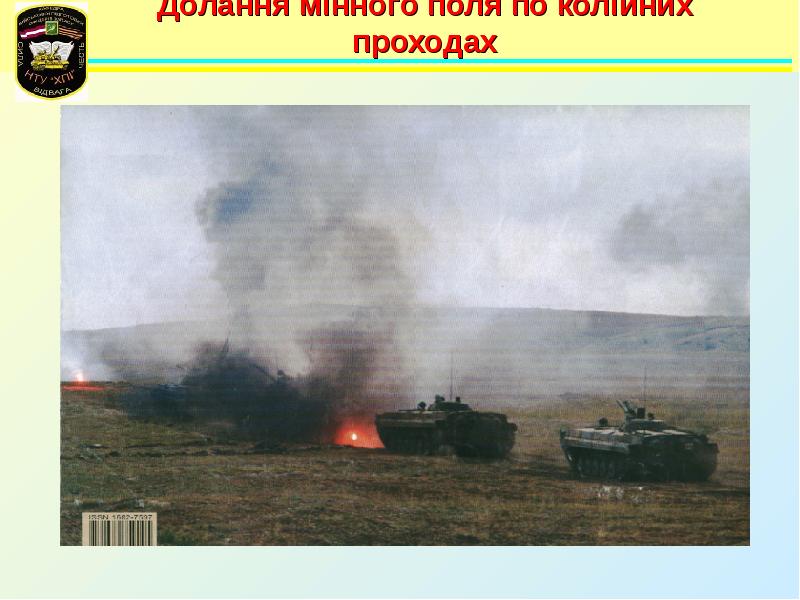

Долання мінного поля по колійних проходах
Описание слайда:
Долання мінного поля по колійних проходах

Слайд 76


Инженерные загорождения, слайд №76
Описание слайда:

Слайд 77


Инженерные загорождения, слайд №77
Описание слайда:

Слайд 78


Инженерные загорождения, слайд №78
Описание слайда:

Слайд 79


Инженерные загорождения, слайд №79
Описание слайда:

Слайд 80


Инженерные загорождения, слайд №80
Описание слайда:

Слайд 81


Инженерные загорождения, слайд №81
Описание слайда:

Слайд 82


Инженерные загорождения, слайд №82
Описание слайда:

Слайд 83


Инженерные загорождения, слайд №83
Описание слайда:

Слайд 84


Инженерные загорождения, слайд №84
Описание слайда:

Слайд 85


Инженерные загорождения, слайд №85
Описание слайда:

Слайд 86


Инженерные загорождения, слайд №86
Описание слайда:

Слайд 87


Инженерные загорождения, слайд №87
Описание слайда:

Слайд 88


Инженерные загорождения, слайд №88
Описание слайда:

Слайд 89


Инженерные загорождения, слайд №89
Описание слайда:

Слайд 90


Инженерные загорождения, слайд №90
Описание слайда:

Слайд 91


Инженерные загорождения, слайд №91
Описание слайда:

Слайд 92


Инженерные загорождения, слайд №92
Описание слайда:

Слайд 93


Инженерные загорождения, слайд №93
Описание слайда:

Слайд 94


Инженерные загорождения, слайд №94
Описание слайда:

Слайд 95


Инженерные загорождения, слайд №95
Описание слайда:

Слайд 96


Инженерные загорождения, слайд №96
Описание слайда:

Слайд 97


Инженерные загорождения, слайд №97
Описание слайда:

Слайд 98


Инженерные загорождения, слайд №98
Описание слайда:

Слайд 99


Инженерные загорождения, слайд №99
Описание слайда:

Слайд 100


Инженерные загорождения, слайд №100
Описание слайда:

Слайд 101


Инженерные загорождения, слайд №101
Описание слайда:

Слайд 102


Инженерные загорождения, слайд №102
Описание слайда:

Слайд 103


Инженерные загорождения, слайд №103
Описание слайда:

Слайд 104

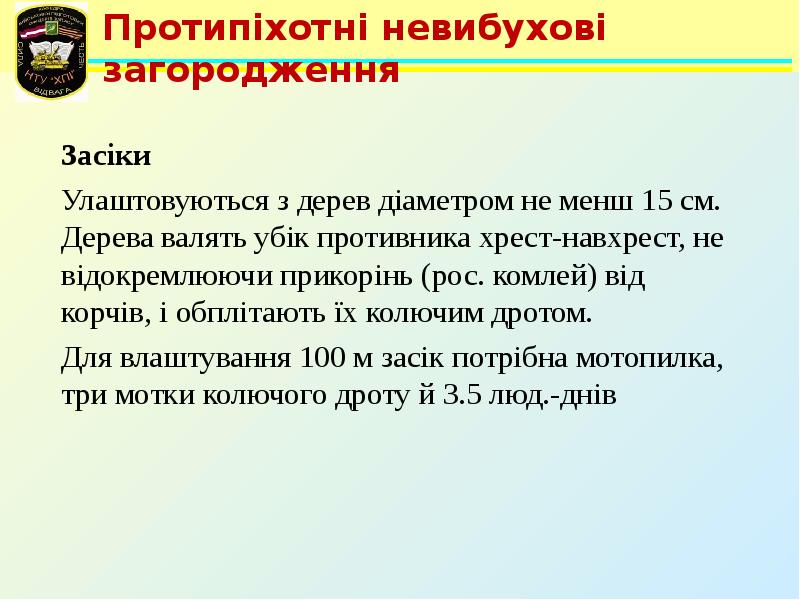

Засіки Засіки Улаштовуються з дерев діаметром не менш 15 см. Дерева валять убік противника хрест-навхрест, не відокремлюючи прикорінь (рос. комлей)...
Описание слайда:
Засіки Засіки Улаштовуються з дерев діаметром не менш 15 см. Дерева валять убік противника хрест-навхрест, не відокремлюючи прикорінь (рос. комлей) від корчів, і обплітають їх колючим дротом. Для влаштування 100 м засік потрібна мотопилка, три мотки колючого дроту й 3.5 люд.-днів

Слайд 105

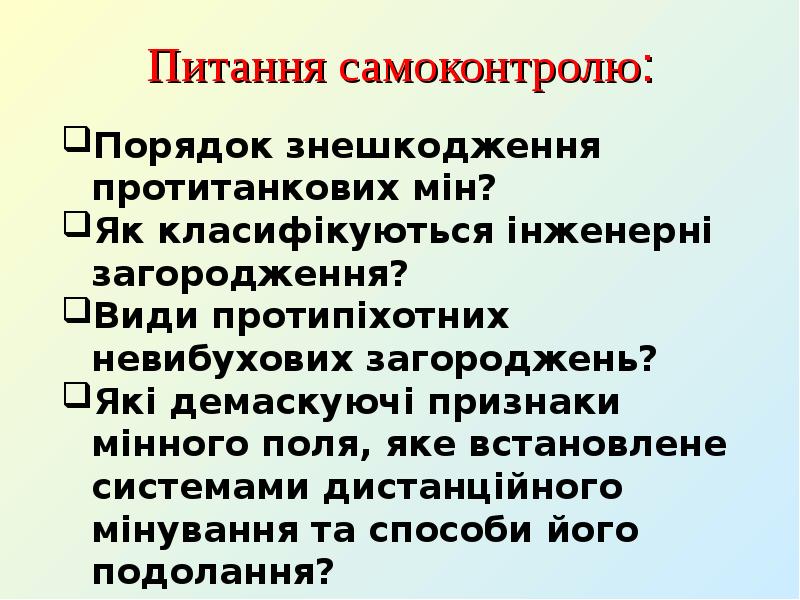

Питання самоконтролю:
Описание слайда:
Питання самоконтролю:
