Слайд 1

Описание слайда:

Изображения – виды, разрезы, сечения ГОСТ 2.305-2008

Слайд 2

Описание слайда:

Изображения делятся на виды, разрезы, сечения. Изображения делятся на виды, разрезы, сечения. Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций. Изображения предметов должны выполняться по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.

Слайд 5

Описание слайда:

За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью 1, грань 6 допускается располагать рядом с гранью 4. За основные плоскости проекций принимают шесть граней куба; грани совмещают с плоскостью 1, грань 6 допускается располагать рядом с гранью 4. Изображение на фронтальной плоскости проекции, плоскость 1, принимается на чертеже в качестве главного вида.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

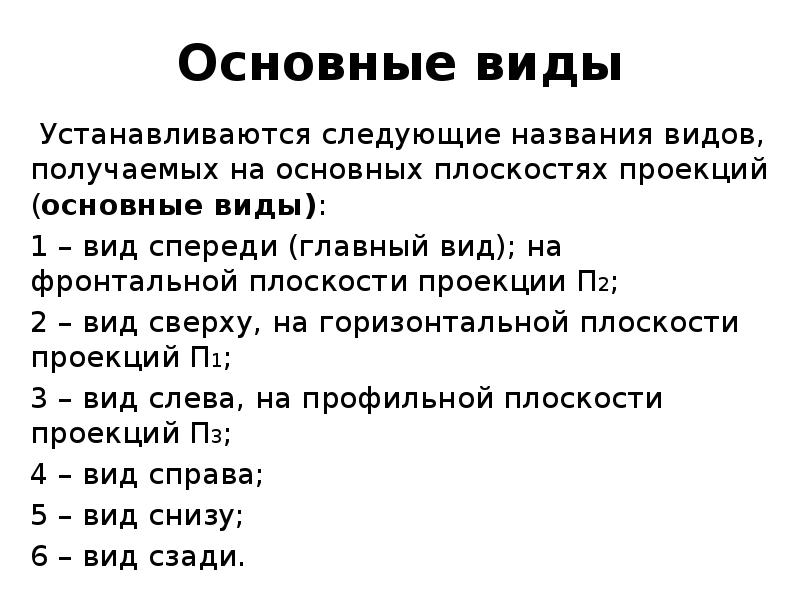

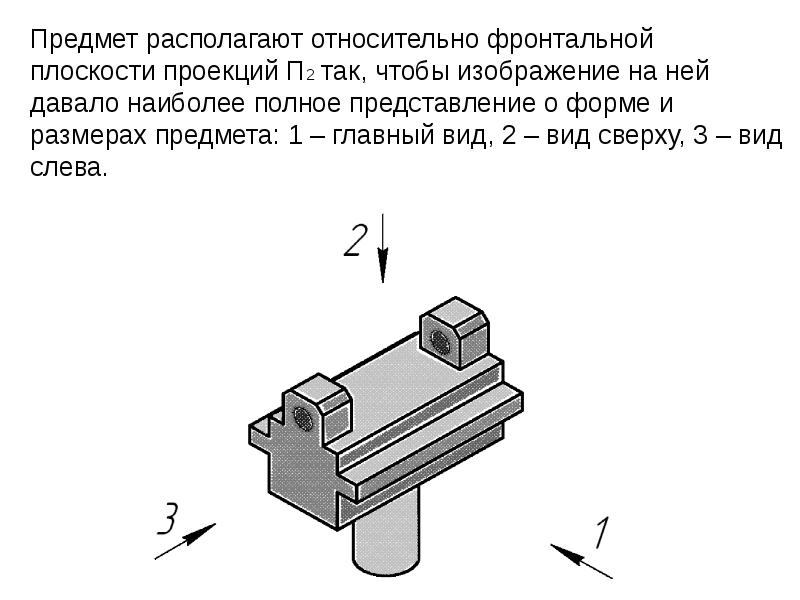

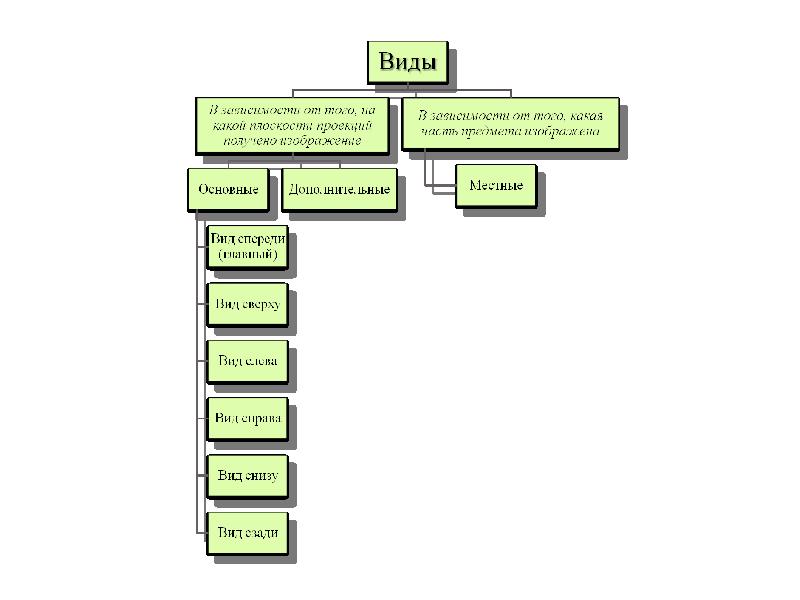

Основные виды Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций (основные виды): 1 – вид спереди (главный вид); на фронтальной плоскости проекции П2; 2 – вид сверху, на горизонтальной плоскости проекций П1; 3 – вид слева, на профильной плоскости проекций П3; 4 – вид справа; 5 – вид снизу; 6 – вид сзади.

Слайд 8

Описание слайда:

Все виды (проекции предмета) находятся в проекционной связи. В этом случае названия видов на чертежах подписывать не следует. Все виды (проекции предмета) находятся в проекционной связи. В этом случае названия видов на чертежах подписывать не следует. Если виды сверху, снизу, слева, справа, сзади смещены относительно главного изображения (изображено на фронтальной плоскости проекций), то они должны быть отмечены на чертеже надписью по типу «А». Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой.

Слайд 9

Описание слайда:

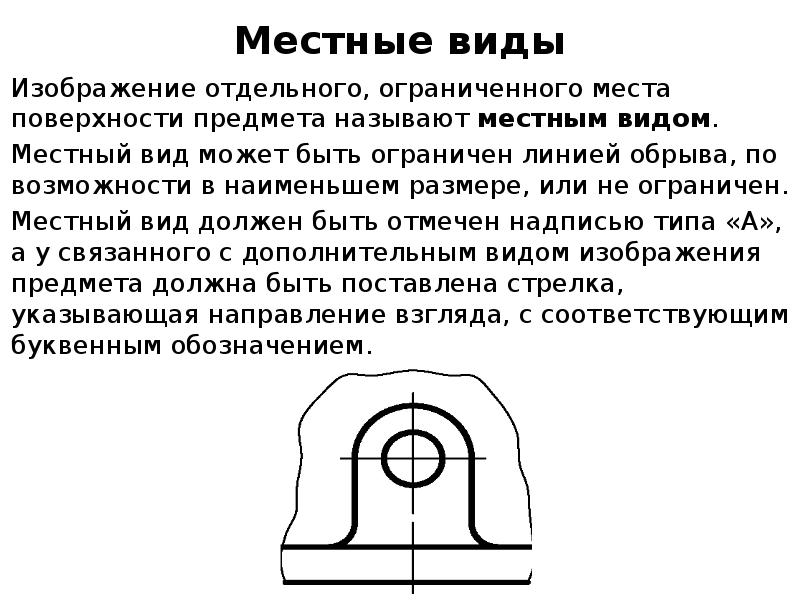

Местные виды Изображение отдельного, ограниченного места поверхности предмета называют местным видом. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид должен быть отмечен надписью типа «А», а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением.

Слайд 10

Описание слайда:

Соотношение размеров стрелок Соотношение размеров стрелок

Слайд 11

Описание слайда:

Дополнительные виды Если какую-либо часть предмета невозможно показать из перечисленных выше видов без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, не параллельных основным плоскостям проекций.

Слайд 12

Описание слайда:

Дополнительный вид на чертеже отмечается подобно местному виду. Дополнительный вид на чертеже отмечается подобно местному виду. Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и надпись над видом не наносят.

Слайд 13

Описание слайда:

Сечения Выявление формы внутренних поверхностей предмета при помощи штриховых линий значительно затрудняет чтение чертежа, создает предпосылки для неправильного его толкования, усложняет нанесение размеров и условных обозначений. Поэтому для выявления внутренней (невидимой) конфигурации предмета применяют условные изображения – сечения и разрезы. Cечением называется изобpажение фигуpы, получающейся пpи мысленном pассечении пpедмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости .

Слайд 14

Описание слайда:

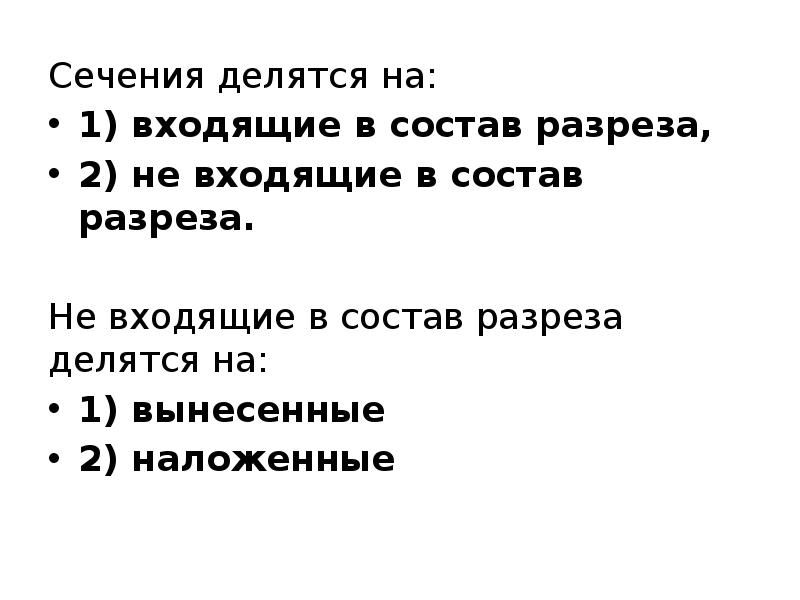

Сечения делятся на: Сечения делятся на: 1) входящие в состав разреза, 2) не входящие в состав разреза. Не входящие в состав разреза делятся на: 1) вынесенные 2) наложенные

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

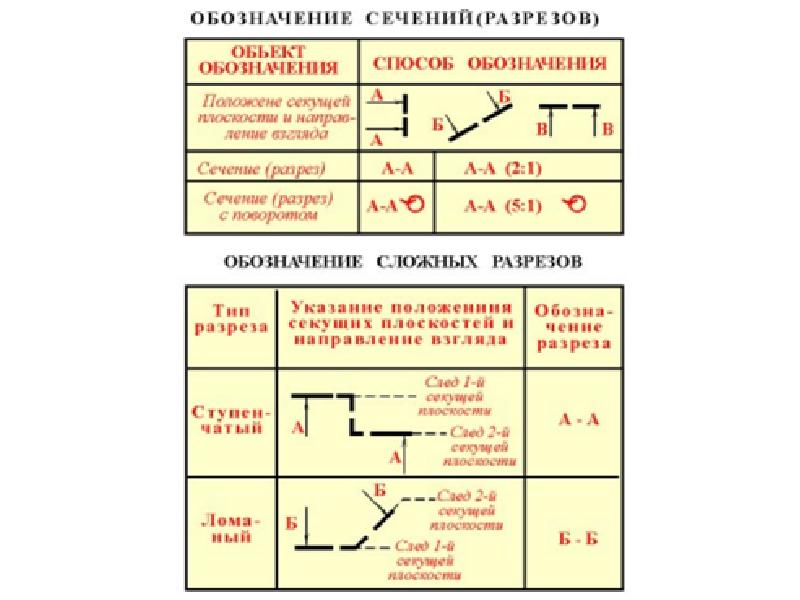

Обозначение сечений

Слайд 17

Описание слайда:

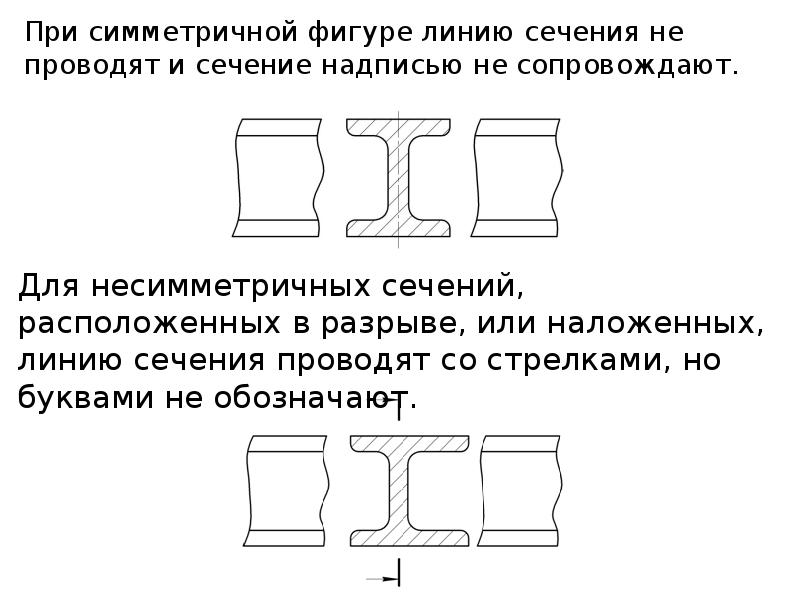

При симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают. При симметричной фигуре линию сечения не проводят и сечение надписью не сопровождают.

Слайд 18

Описание слайда:

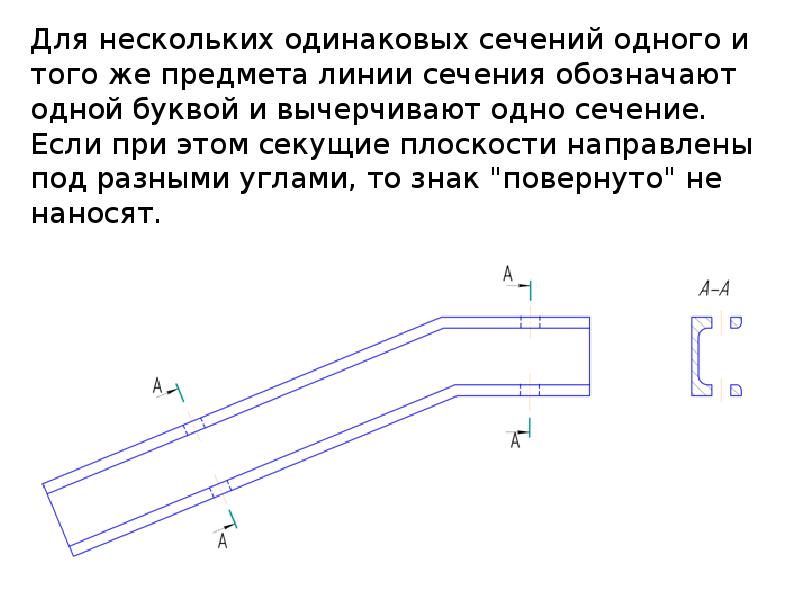

Для нескольких одинаковых сечений одного и того же предмета линии сечения обозначают одной буквой и вычерчивают одно сечение. Если при этом секущие плоскости направлены под разными углами, то знак "повернуто" не наносят. Для нескольких одинаковых сечений одного и того же предмета линии сечения обозначают одной буквой и вычерчивают одно сечение. Если при этом секущие плоскости направлены под разными углами, то знак "повернуто" не наносят.

Слайд 19

Описание слайда:

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают. Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Слайд 20

Описание слайда:

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью. Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью. Если секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы.

Слайд 21

Описание слайда:

Разрезы Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменение других изображений того же предмета. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней. Таким образом, разрез состоит из сечения и вида части предмета, расположенной за секущей плоскостью.

Слайд 22

Описание слайда:

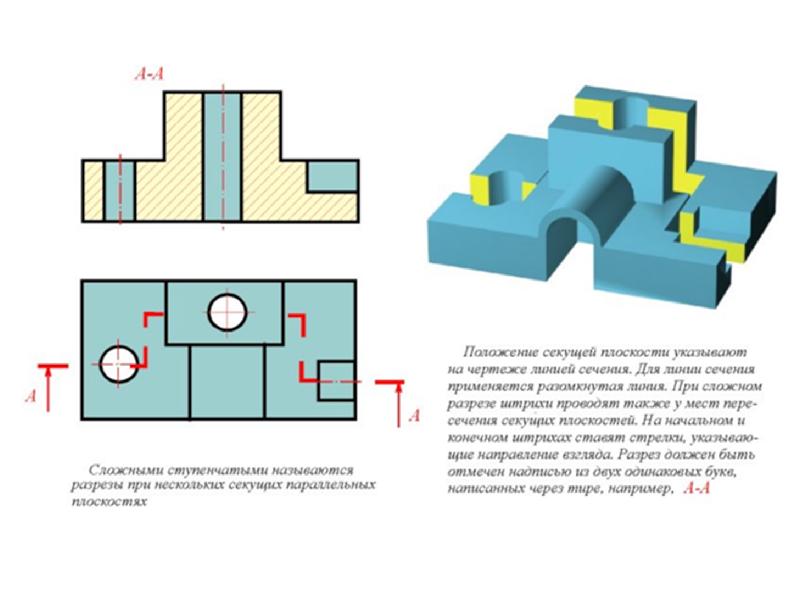

Классификация разрезов В зависимости от числа секущих плоскостей разрезы разделяются на: а) простые – при одной секущей плоскости; б) сложные – при нескольких секущих плоскостях.

Слайд 23

Описание слайда:

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на: В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на: а) горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций

Слайд 24

Описание слайда:

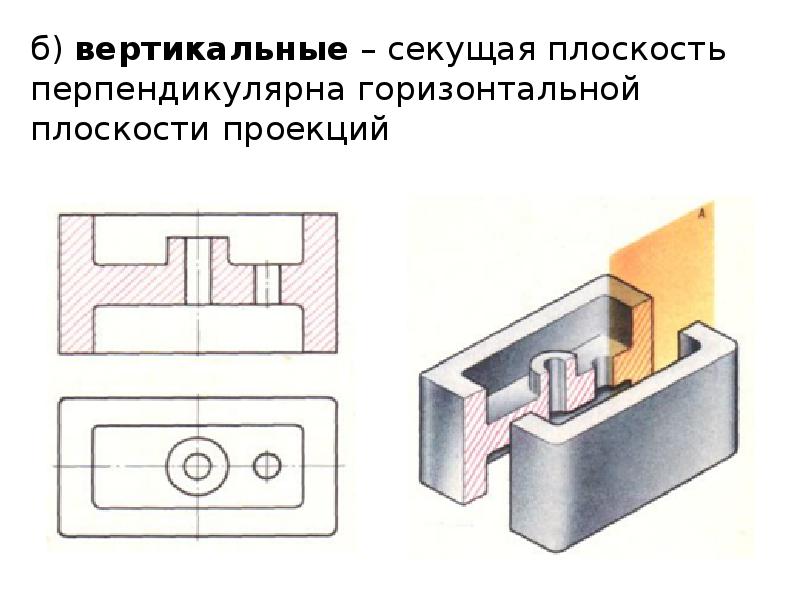

б) вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций б) вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций

Слайд 25

Описание слайда:

в) наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого. в) наклонные – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Слайд 26

Описание слайда:

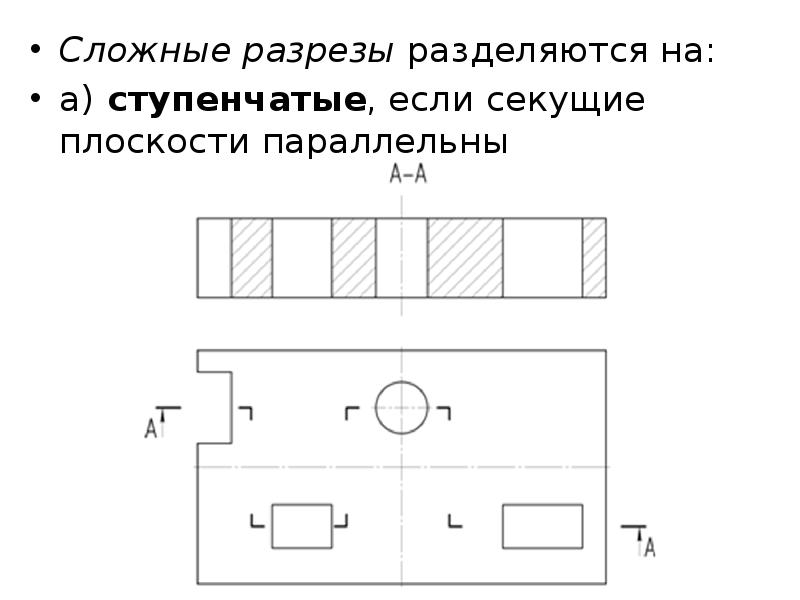

Сложные разрезы разделяются на: Сложные разрезы разделяются на: а) ступенчатые, если секущие плоскости параллельны

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

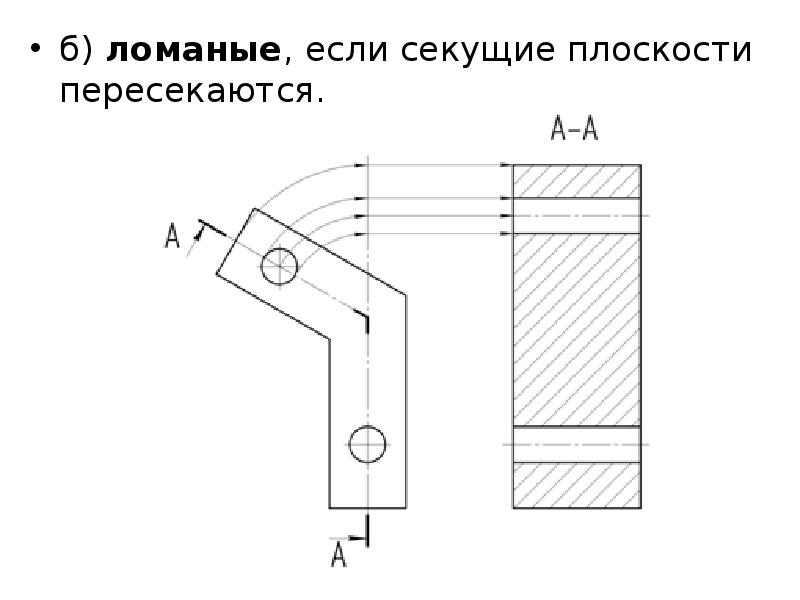

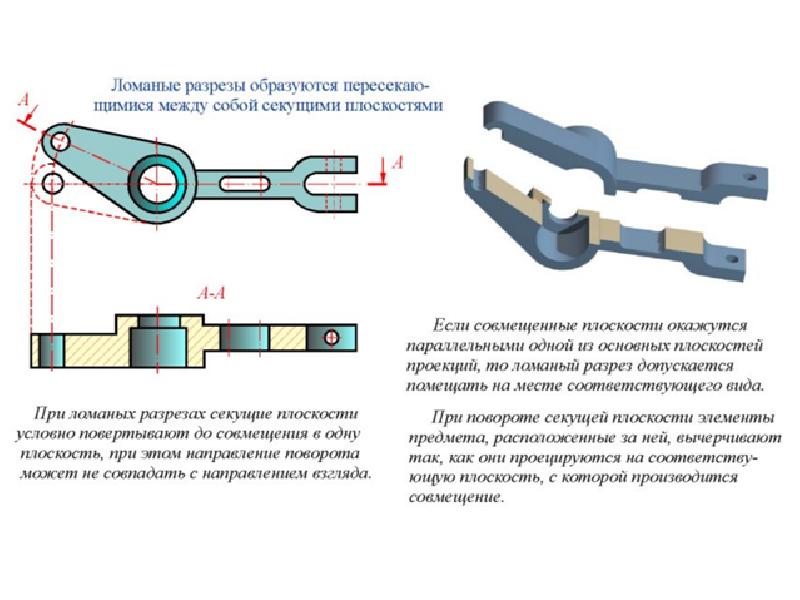

б) ломаные, если секущие плоскости пересекаются. б) ломаные, если секущие плоскости пересекаются.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

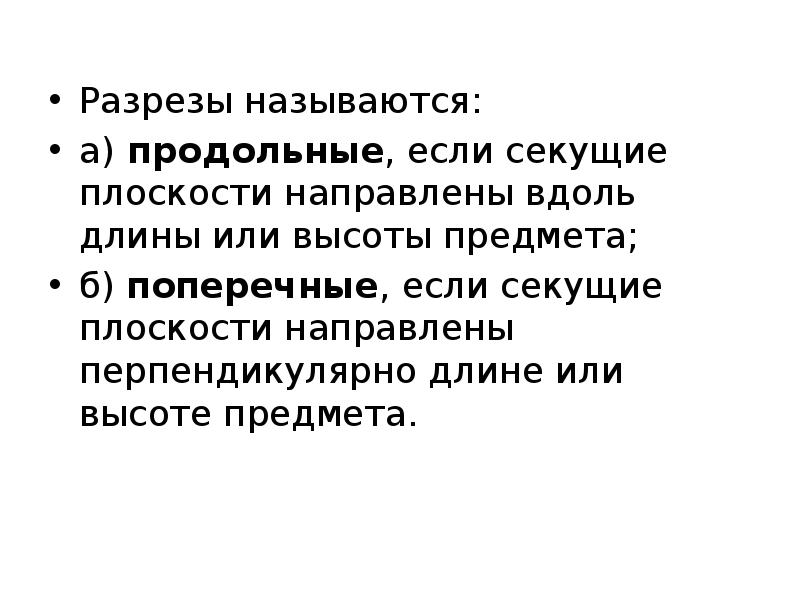

Разрезы называются: Разрезы называются: а) продольные, если секущие плоскости направлены вдоль длины или высоты предмета; б) поперечные, если секущие плоскости направлены перпендикулярно длине или высоте предмета.

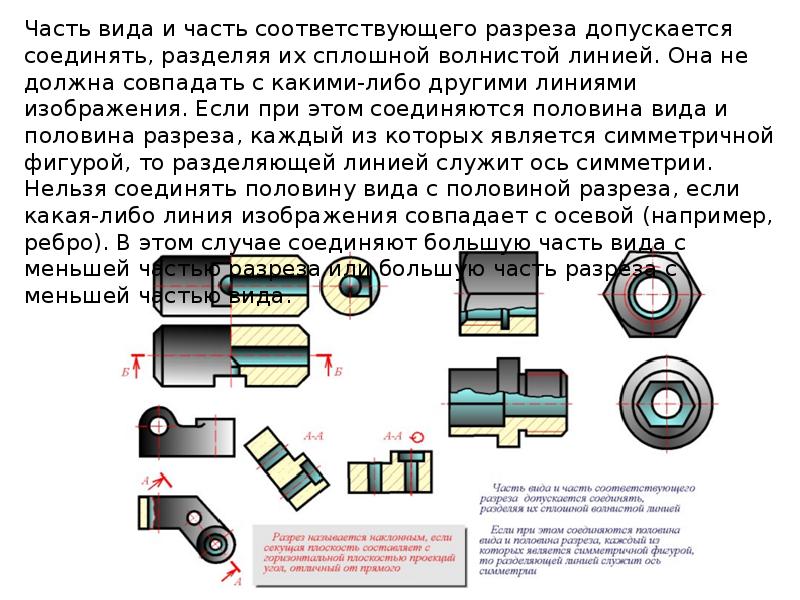

Слайд 31

Описание слайда:

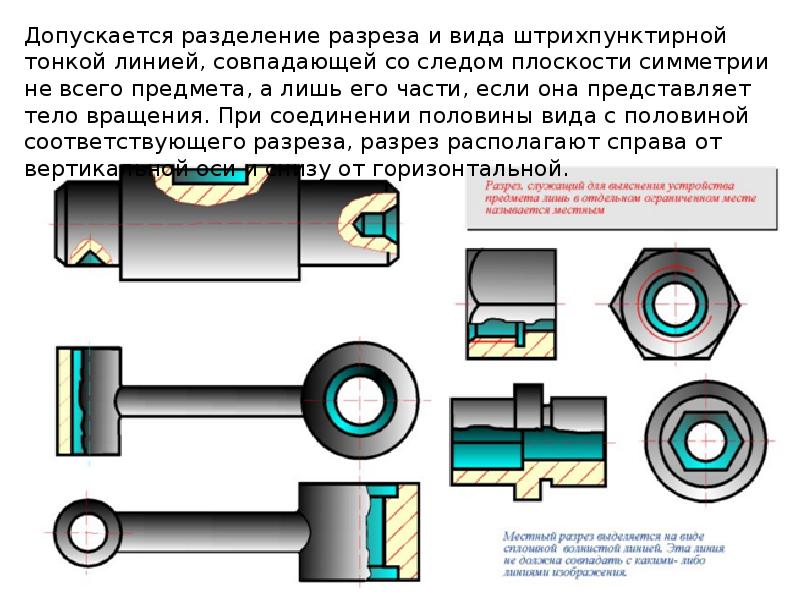

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Выносные элементы Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой–либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. Выносной элемент может содержать подробности, не указанные на соответствующем изображении. При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой на полке линии–выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен.

Слайд 35

Описание слайда:

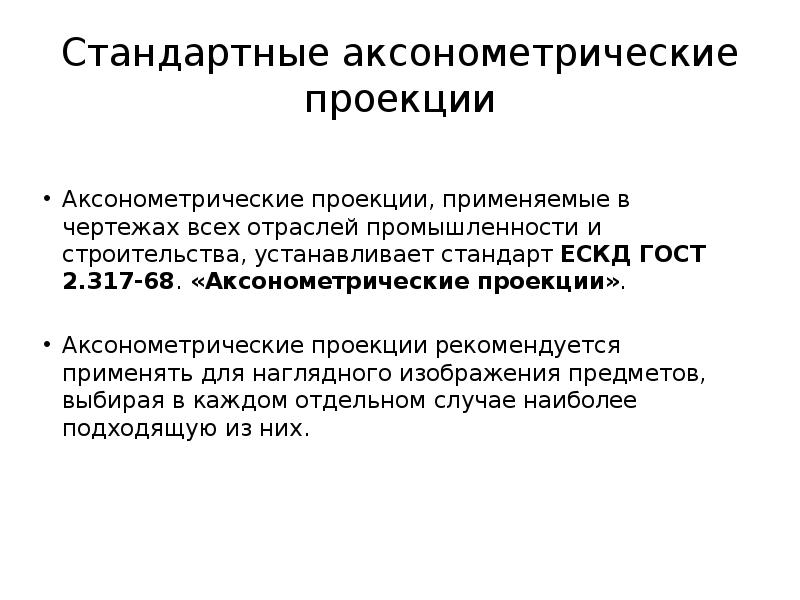

Стандартные аксонометрические проекции Аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства, устанавливает стандарт ЕСКД ГОСТ 2.317-68. «Аксонометрические проекции». Аксонометрические проекции рекомендуется применять для наглядного изображения предметов, выбирая в каждом отдельном случае наиболее подходящую из них.

Слайд 36

Описание слайда:

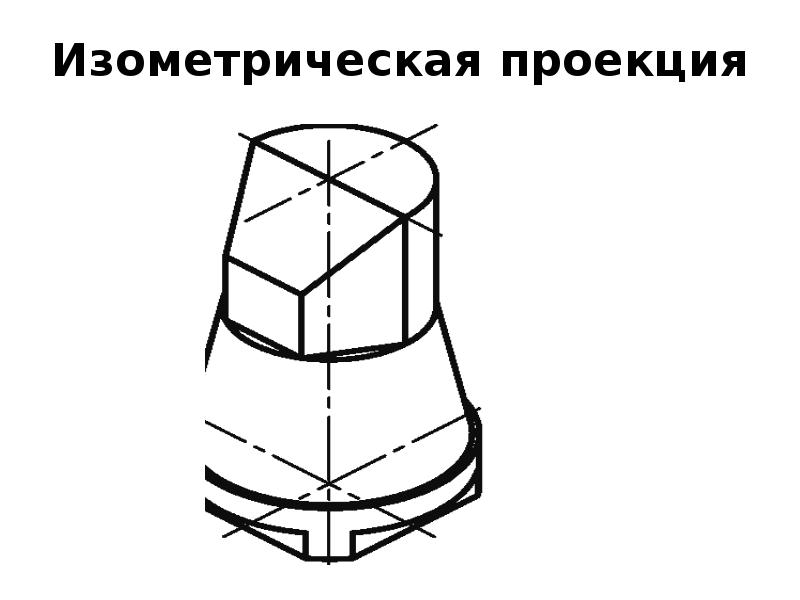

Изометрическая проекция

Слайд 37

Описание слайда:

Все три оси образуют между собой равные углы в 120º , причем ось OZ располагается на изображении вертикально. Все три оси образуют между собой равные углы в 120º , причем ось OZ располагается на изображении вертикально. Коэффициент искажения по осям X, Y, Z равен 0,82. Изометрическую проекцию для упрощения, как правило, выполняют без искажения по осям X, Y, Z, т. е. приняв коэффициент искажения равным единице.

Слайд 38

Описание слайда:

Изометрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая). Изометрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая).

Слайд 39

Описание слайда:

На рисунке показаны направления осей эллипсов (овалов), расположенные в плоскостях, параллельных координатным плоскостям. На рисунке показаны направления осей эллипсов (овалов), расположенные в плоскостях, параллельных координатным плоскостям.

Слайд 40

Описание слайда:

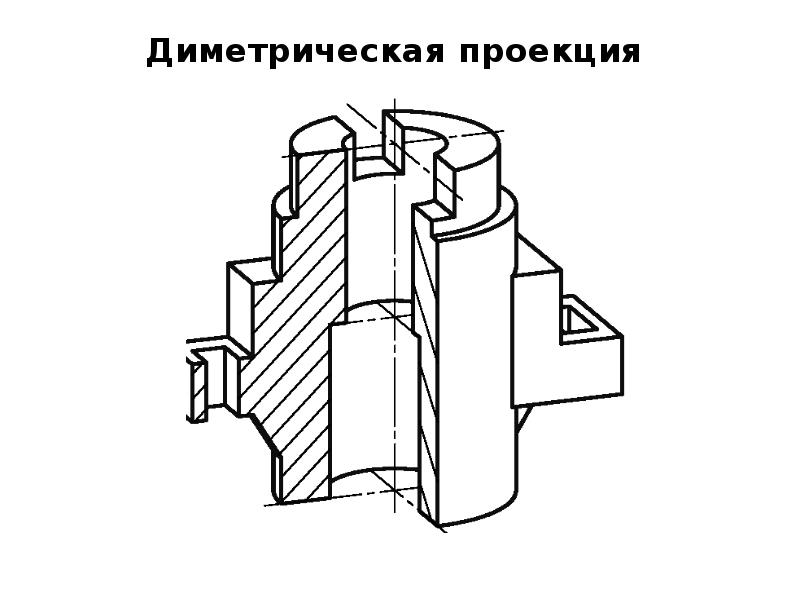

Диметрическая проекция

Слайд 41

Описание слайда:

Положение осей и основные соотношения для построения диметрических проекций представлены на рисунке. Для построения угла, приблизительно равного 7°10', строят прямоугольный треугольник с катетами 1 и 8 единиц; для построения угла, приблизительно равного 41°25', – с катетами 7 и 8 единиц. Положение осей и основные соотношения для построения диметрических проекций представлены на рисунке. Для построения угла, приблизительно равного 7°10', строят прямоугольный треугольник с катетами 1 и 8 единиц; для построения угла, приблизительно равного 41°25', – с катетами 7 и 8 единиц. Коэффициент искажения по оси Y равен 0,47, а по осям X и Z – 0,94. Диметрическую проекцию, как правило, выполняют без искажения по осям X и Z и с коэффициентом искажения 0,5 по оси Y.

Слайд 42

Описание слайда:

Диметрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая) Диметрической проекцией окружности является эллипс (лекальная кривая), но для простоты построения изображают овал (циркульная кривая) При построении точной проекции с коэффициентами искажения 0,94 и 0,47: - в плоскости XOZ большую ось эллипса следует брать равной диаметру изображаемой окружности, а малую ось – равной 0,9 диаметра; - в плоскостях XOY и YOZ большую ось эллипса также следует брать равной диаметру, а малую ось – равной 0,33 диаметра.

Слайд 43

Описание слайда:

ГОСТ рекомендует при построении диметрической проекции пользоваться только приведенными коэффициентами. При этом получается изображение, увеличенное в 1,06 раза. ГОСТ рекомендует при построении диметрической проекции пользоваться только приведенными коэффициентами. При этом получается изображение, увеличенное в 1,06 раза. При построении по приведенным коэффициентам искажения: в плоскости XOZ большую ось каждого из эллипсов (овалов) следует брать равной 1,06 диаметра изображаемой окружности, а малую ось – равной 0,95 этого диаметра; в плоскостях XOY и YOZ большую ось следует брать также равной 1,06 диаметра окружности, а малую ось – 0,35 диаметра. Направление осей эллипсов (овалов), изображающих окружности, определяют так же, как и в изометрической проекции, т. е. большие оси перпендикулярны к соответствующим аксонометрическим осям, а малые – параллельны им.

Слайд 44

Описание слайда:

Штриховка разрезов в аксонометрии Линии штриховки разрезов и сечений в аксонометрических проекциях наносят параллельно одной из диагоналей квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям. Направление штриховки разрезов в изометрической проекции показано на рисунке.
