Слайд 1

Описание слайда:

КЛАССИФИКАЦИЯ ПЕЧАТНЫХ МАШИН Манаков В.П.

Слайд 2

Описание слайда:

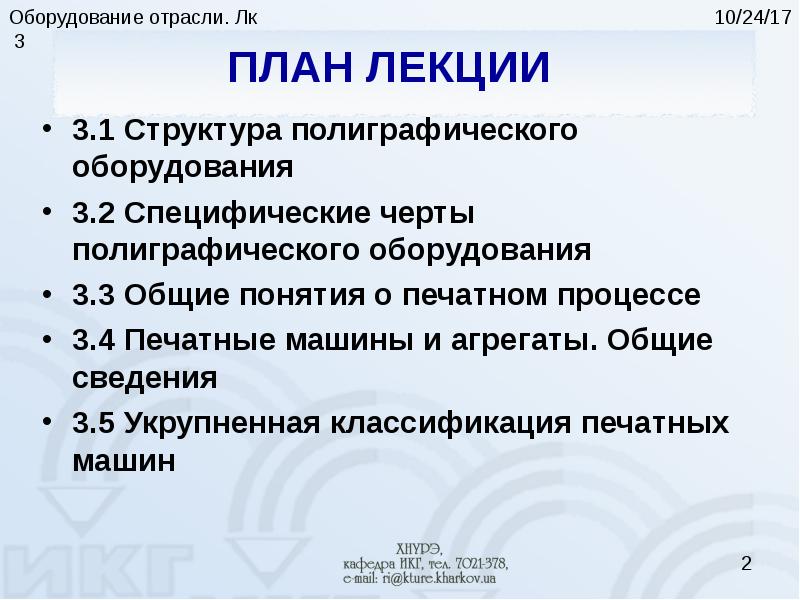

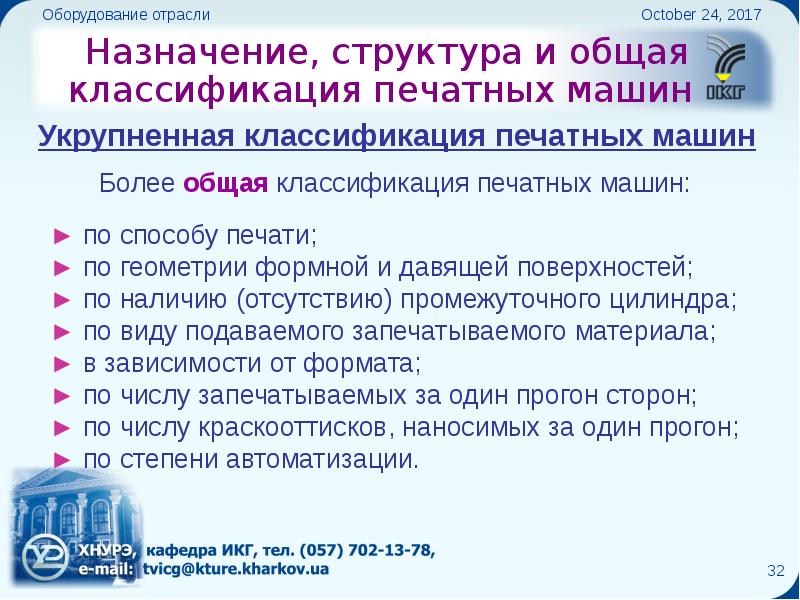

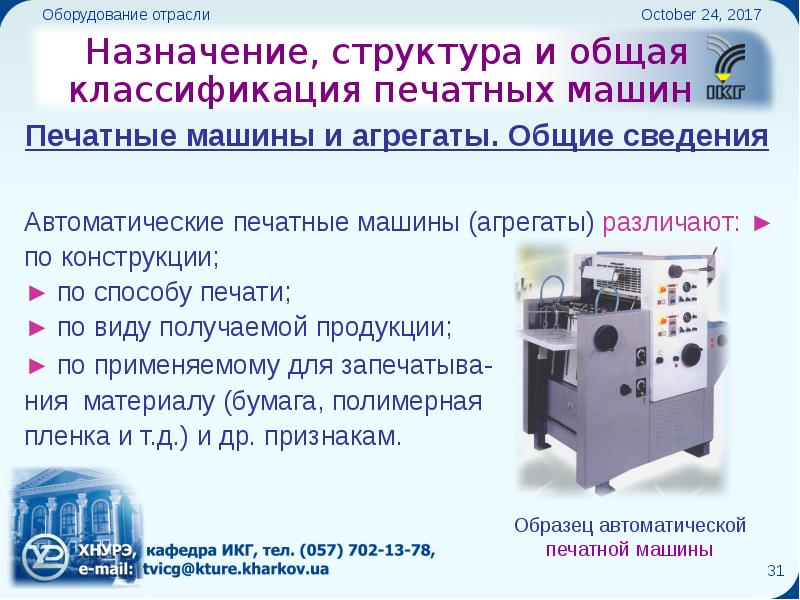

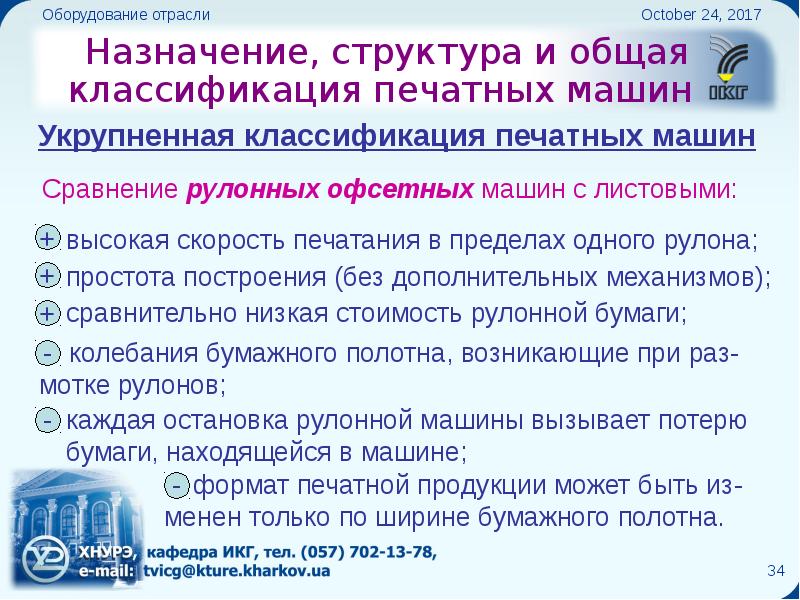

ПЛАН ЛЕКЦИИ 3.1 Структура полиграфического оборудования 3.2 Специфические черты полиграфического оборудования 3.3 Общие понятия о печатном процессе 3.4 Печатные машины и агрегаты. Общие сведения 3.5 Укрупненная классификация печатных машин

Слайд 3

Описание слайда:

ПРИМЕНЯЕМЫЕ СОКРАЩЕНИЯ ТП – технологический процесс; ЗМ – запечатываемый материал; ПФ – печатная форма; ФЦ – формный цилиндр; ОЦ – офсетный цилиндр; ПЦ – печатный цилиндр

Слайд 4

Описание слайда:

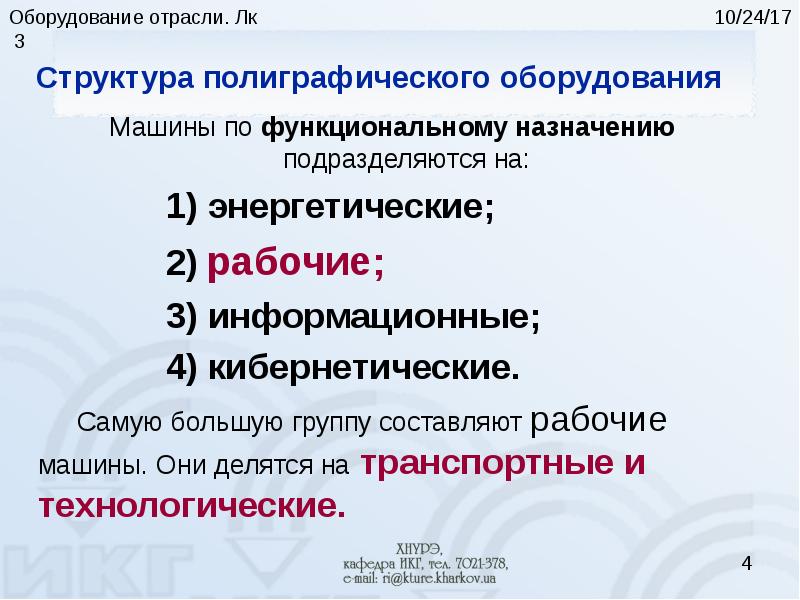

Структура полиграфического оборудования Машины по функциональному назначению подразделяются на: 1) энергетические; 2) рабочие; 3) информационные; 4) кибернетические. Самую большую группу составляют рабочие машины. Они делятся на транспортные и технологические.

Слайд 5

Описание слайда:

Технологические машины - это рабочие машины, в которых преобразование материала состоит в изменении свойств, формы и положения объекта обработки. В полиграфическом оборудовании бумаги, краски, картон, ткани, фотоматериалы и многие другие материалы преобразуются в печатную продукцию.

Слайд 6

Описание слайда:

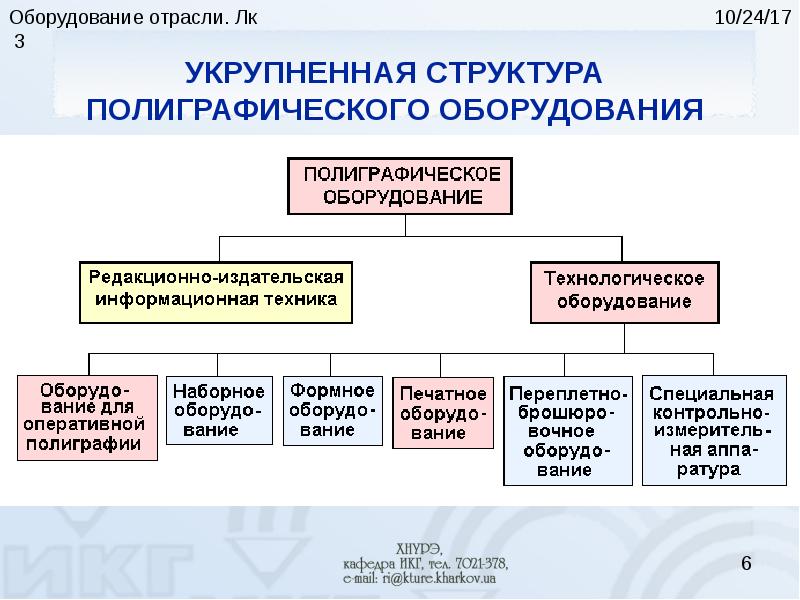

УКРУПНЕННАЯ СТРУКТУРА ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ

Слайд 7

Описание слайда:

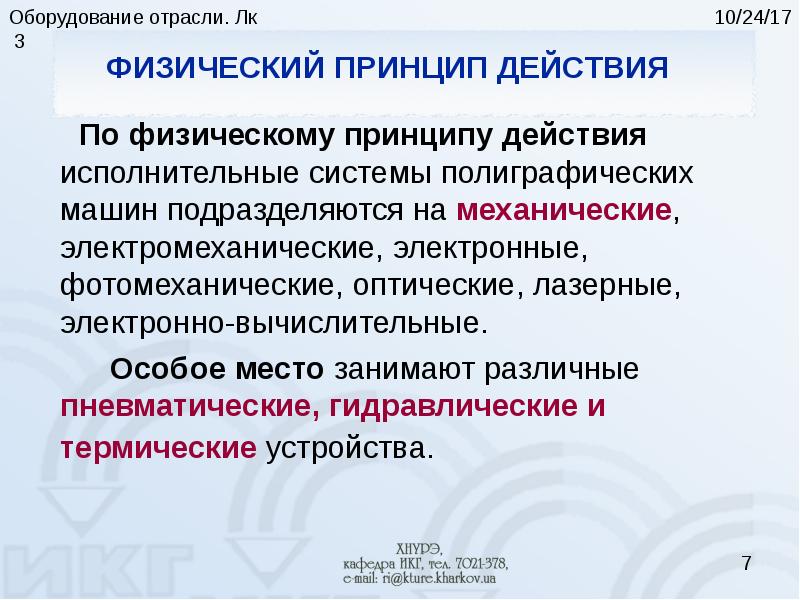

ФИЗИЧЕСКИЙ ПРИНЦИП ДЕЙСТВИЯ По физическому принципу действия исполнительные системы полиграфических машин подразделяются на механические, электромеханические, электронные, фотомеханические, оптические, лазерные, электронно-вычислительные. Особое место занимают различные пневматические, гидравлические и термические устройства.

Слайд 8

Описание слайда:

По степени концентрации технологических операций По степени концентрации технологических операций полиграфическое оборудование подразделяется на: аппараты, установки, станки, машины-полуавтоматы, автоматы, агрегаты, автоматические поточные линии.

Слайд 9

Описание слайда:

По принципам агрегатирования: По принципам агрегатирования: –однопозиционные машины, – однопоточные многопозиционные, – многопоточные многопозиционные машины, – машины линейного и роторного типов.

Слайд 10

Описание слайда:

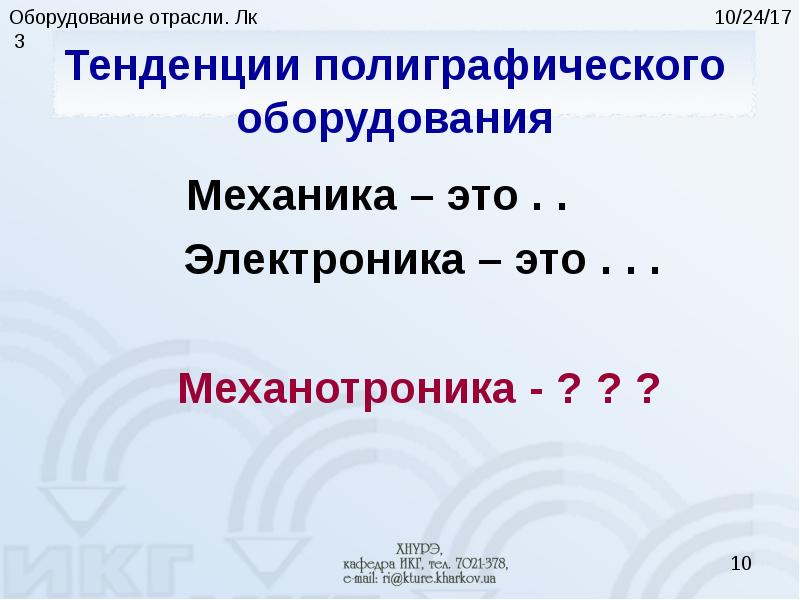

Тенденции полиграфического оборудования Механика – это . . Электроника – это . . . Механотроника - ? ? ?

Слайд 11

Описание слайда:

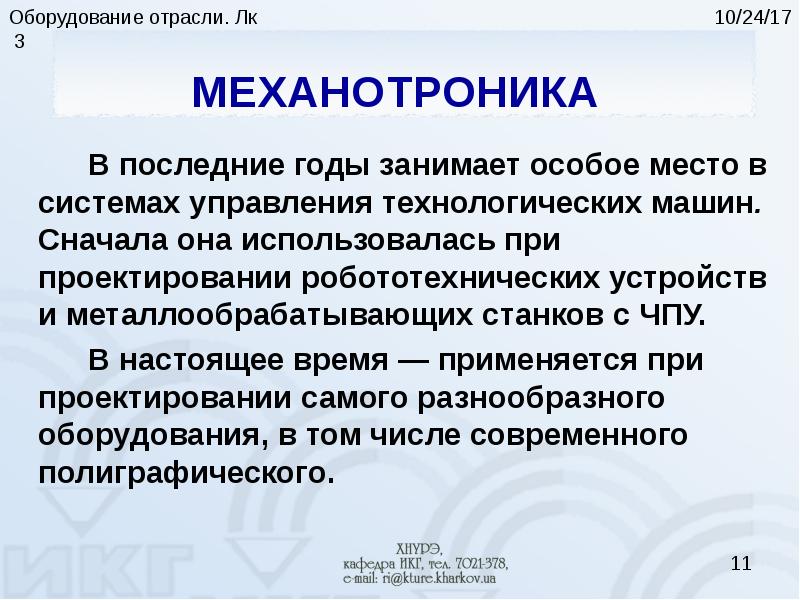

МЕХАНОТРОНИКА В последние годы занимает особое место в системах управления технологических машин. Сначала она использовалась при проектировании робототехнических устройств и металлообрабатывающих станков с ЧПУ. В настоящее время — применяется при проектировании самого разнообразного оборудования, в том числе современного полиграфического.

Слайд 12

Описание слайда:

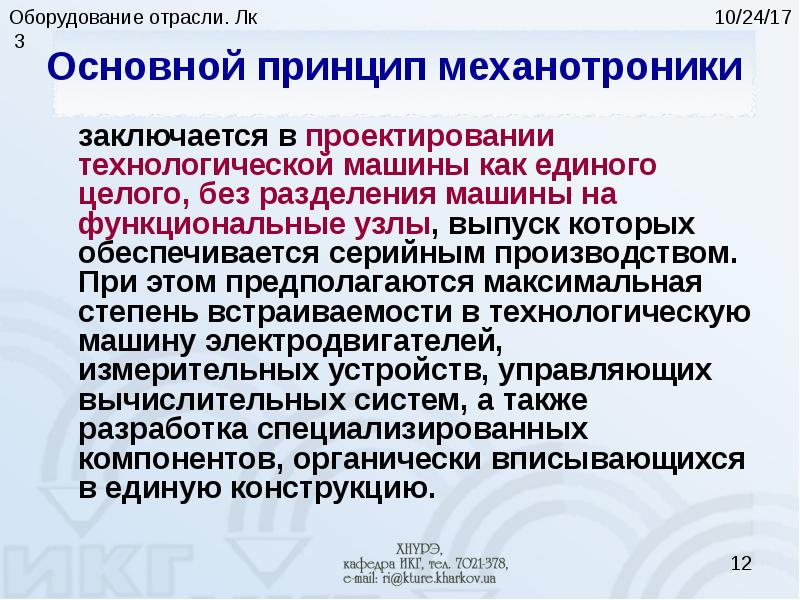

Основной принцип механотроники заключается в проектировании технологической машины как единого целого, без разделения машины на функциональные узлы, выпуск которых обеспечивается серийным производством. При этом предполагаются максимальная степень встраиваемости в технологическую машину электродвигателей, измерительных устройств, управляющих вычислительных систем, а также разработка специализированных компонентов, органически вписывающихся в единую конструкцию.

Слайд 13

Описание слайда:

Второй важнейший принцип механотроники отказ от понятия «главного двигателя» и распределение энергии через систему механических передач и редукторов. В результате технологические машины становятся многодвигательными, синхронизация и согласование рабочих фаз отдельных двигателей осуществляется развитой системой управления, как правило, замыкаемой через управляющий компьютер.

Слайд 14

Описание слайда:

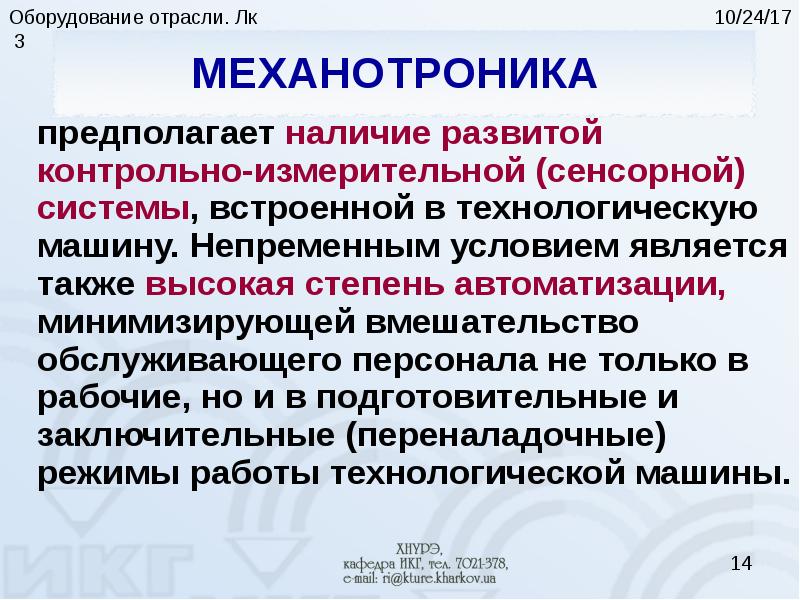

МЕХАНОТРОНИКА предполагает наличие развитой контрольно-измерительной (сенсорной) системы, встроенной в технологическую машину. Непременным условием является также высокая степень автоматизации, минимизирующей вмешательство обслуживающего персонала не только в рабочие, но и в подготовительные и заключительные (переналадочные) режимы работы технологической машины.

Слайд 15

Описание слайда:

МЕХАНОТРОНИКА - это Современный подход в проектировании высокоавтоматизированного оборудования как единого целого, без разделения на функциональные узлы, с максимальным использованием автономных двигателей, контрольно-измерительных устройств, вычислительных систем и других компонентов, органически вписывающихся в конструкцию

Слайд 16

Описание слайда:

МЕХАНОТРОНИКА позволяет значительно снизить количество деталей в машине за счет усложнения электронных и электронно-механических компонентов, что приводит к уменьшению массы и габаритов машины. приводит к уменьшению механических и электрических соединений, что снижает уровень внутренних шумов и позволяет увеличить скорость рабочих режимов. Высокая степень автоматизации снижает требования к квалификации операторов, уменьшает число операторов на единицу оборудования, сокращает время на переналадочные операции, обеспечивает адекватную реакцию на современные тенденции в издательско-полиграфической отрасли,

Слайд 17

Описание слайда:

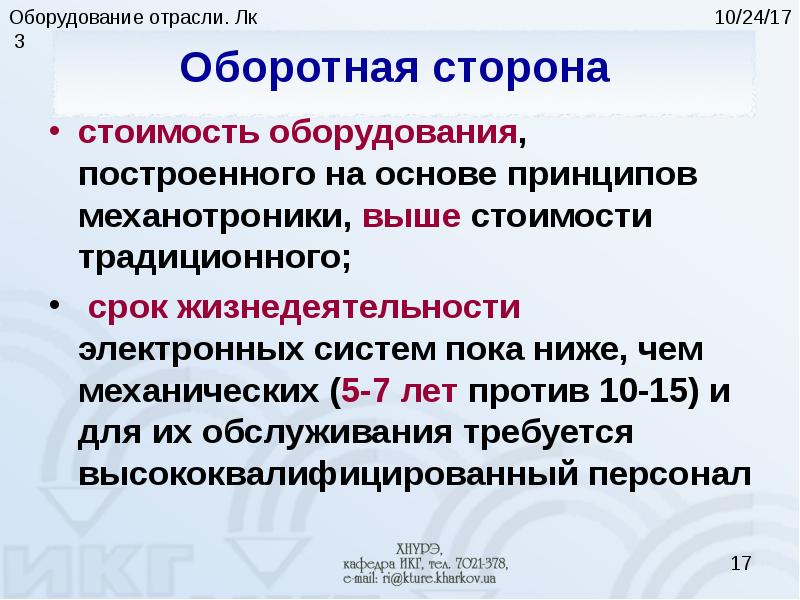

Оборотная сторона стоимость оборудования, построенного на основе принципов механотроники, выше стоимости традиционного; срок жизнедеятельности электронных систем пока ниже, чем механических (5-7 лет против 10-15) и для их обслуживания требуется высококвалифицированный персонал

Слайд 18

Описание слайда:

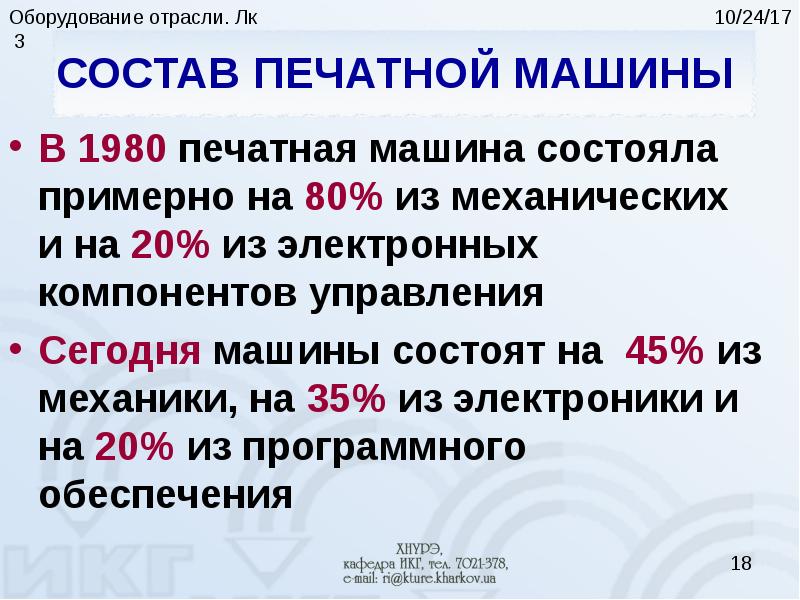

СОСТАВ ПЕЧАТНОЙ МАШИНЫ В 1980 печатная машина состояла примерно на 80% из механических и на 20% из электронных компонентов управления Сегодня машины состоят на 45% из механики, на 35% из электроники и на 20% из программного обеспечения

Слайд 19

Описание слайда:

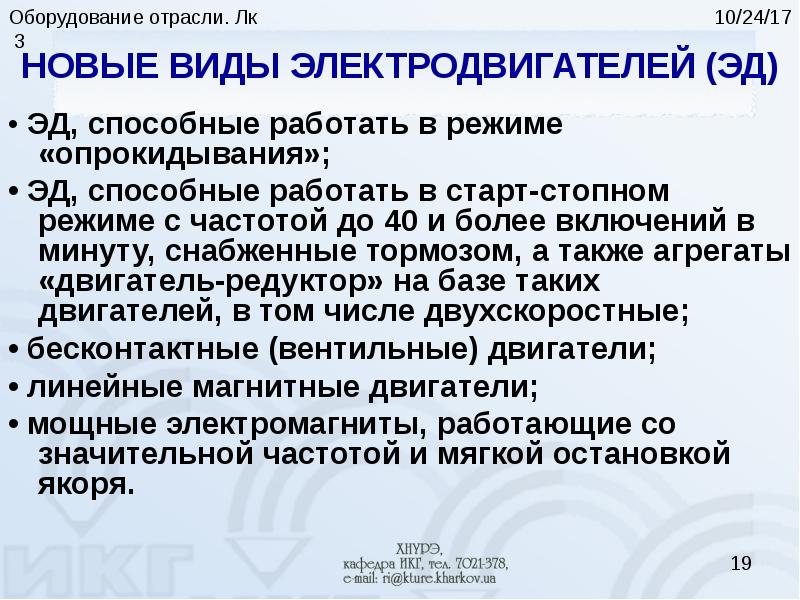

НОВЫЕ ВИДЫ ЭЛЕКТРОДВИГАТЕЛЕЙ (ЭД) • ЭД, способные работать в режиме «опрокидывания»; • ЭД, способные работать в старт-стопном режиме с частотой до 40 и более включений в минуту, снабженные тормозом, а также агрегаты «двигатель-редуктор» на базе таких двигателей, в том числе двухскоростные; • бесконтактные (вентильные) двигатели; • линейные магнитные двигатели; • мощные электромагниты, работающие со значительной частотой и мягкой остановкой якоря.

Слайд 20

Описание слайда:

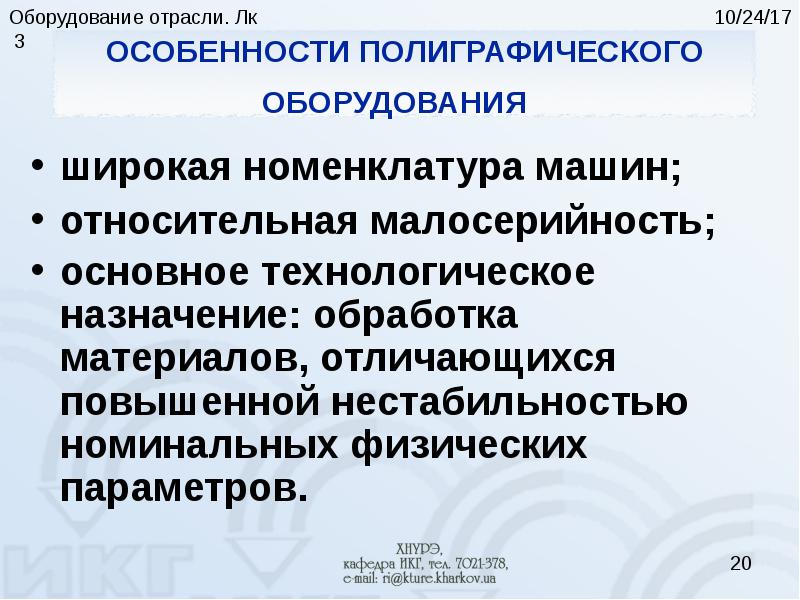

ОСОБЕННОСТИ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ широкая номенклатура машин; относительная малосерийность; основное технологическое назначение: обработка материалов, отличающихся повышенной нестабильностью номинальных физических параметров.

Слайд 21

Описание слайда:

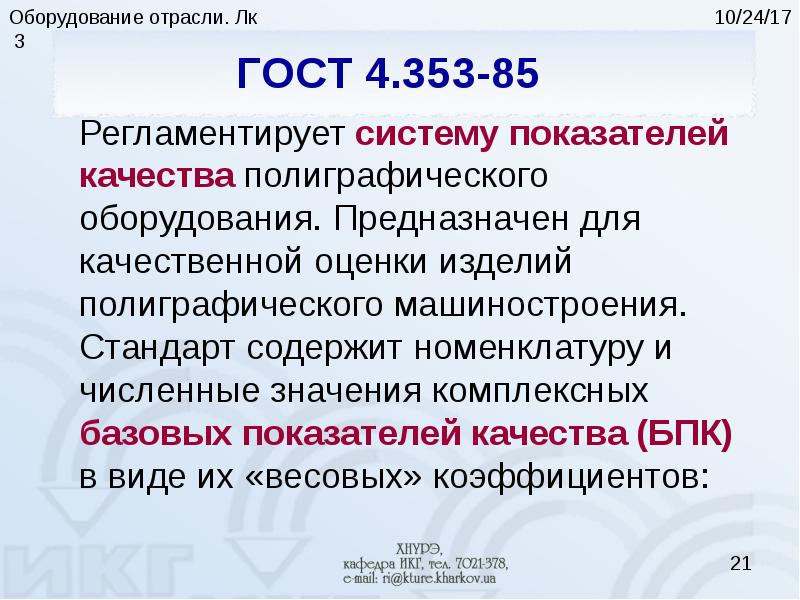

ГОСТ 4.353-85 Регламентирует систему показателей качества полиграфического оборудования. Предназначен для качественной оценки изделий полиграфического машиностроения. Стандарт содержит номенклатуру и численные значения комплексных базовых показателей качества (БПК) в виде их «весовых» коэффициентов:

Слайд 22

Описание слайда:

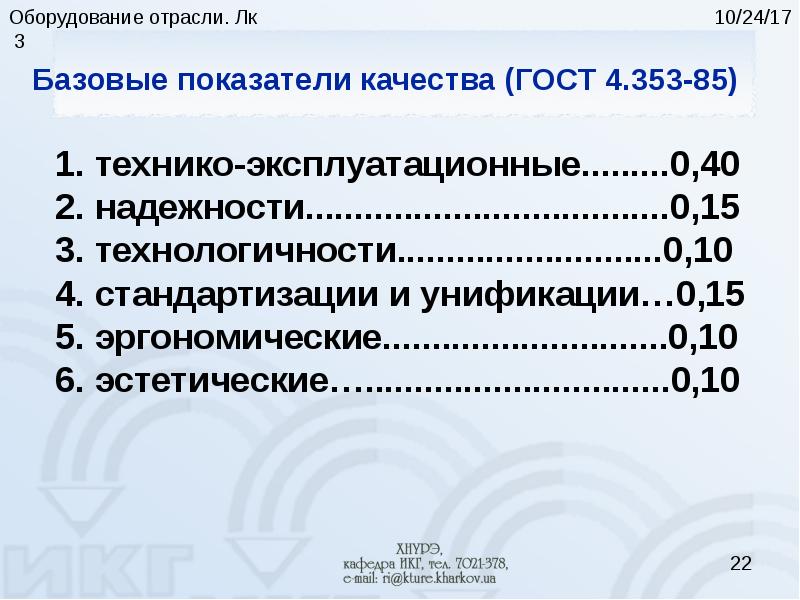

Базовые показатели качества (ГОСТ 4.353-85) 1. технико-эксплуатационные.........0,40 2. надежности.....................................0,15 3. технологичности...........................0,10 4. стандартизации и унификации…0,15 5. эргономические.............................0,10 6. эстетические…...............................0,10

Слайд 23

Описание слайда:

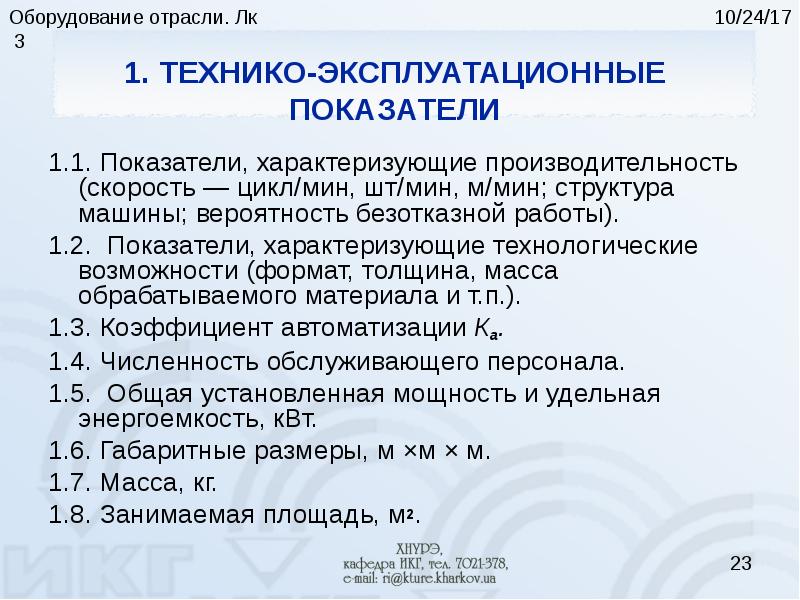

1. ТЕХНИКО-ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ 1.1. Показатели, характеризующие производительность (скорость — цикл/мин, шт/мин, м/мин; структура машины; вероятность безотказной работы). 1.2. Показатели, характеризующие технологические возможности (формат, толщина, масса обрабатываемого материала и т.п.). 1.3. Коэффициент автоматизации Ка. 1.4. Численность обслуживающего персонала. 1.5. Общая установленная мощность и удельная энергоемкость, кВт. 1.6. Габаритные размеры, м ×м × м. 1.7. Масса, кг. 1.8. Занимаемая площадь, м2.

Слайд 24

Описание слайда:

2. ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Слайд 25

Описание слайда:

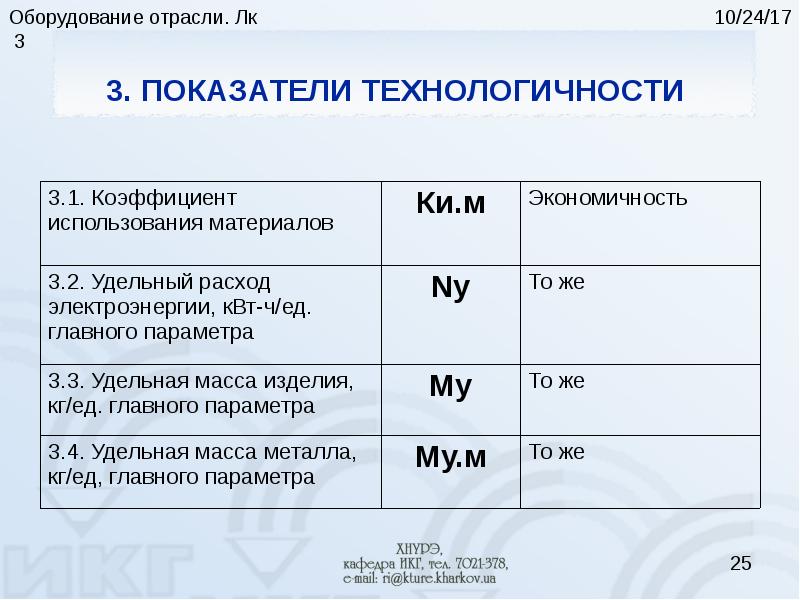

3. ПОКАЗАТЕЛИ ТЕХНОЛОГИЧНОСТИ

Слайд 26

Описание слайда:

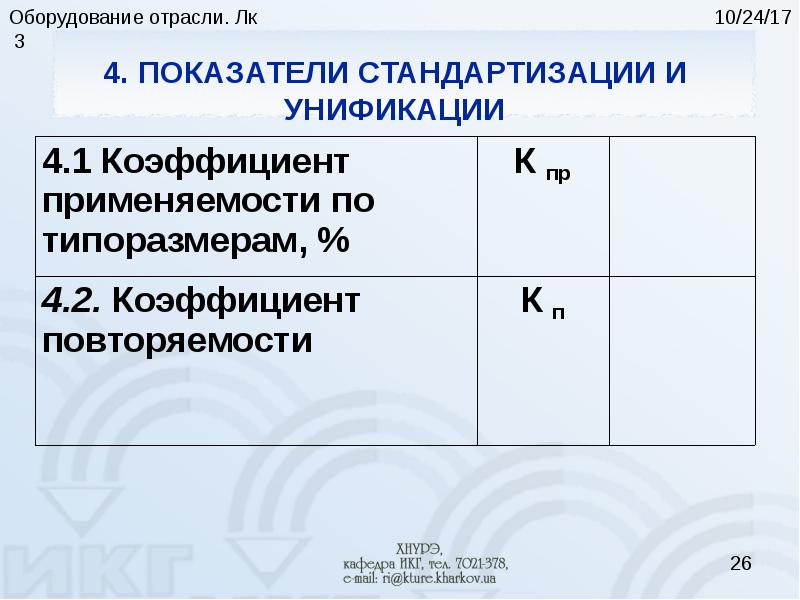

4. ПОКАЗАТЕЛИ СТАНДАРТИЗАЦИИ И УНИФИКАЦИИ

Слайд 27

Описание слайда:

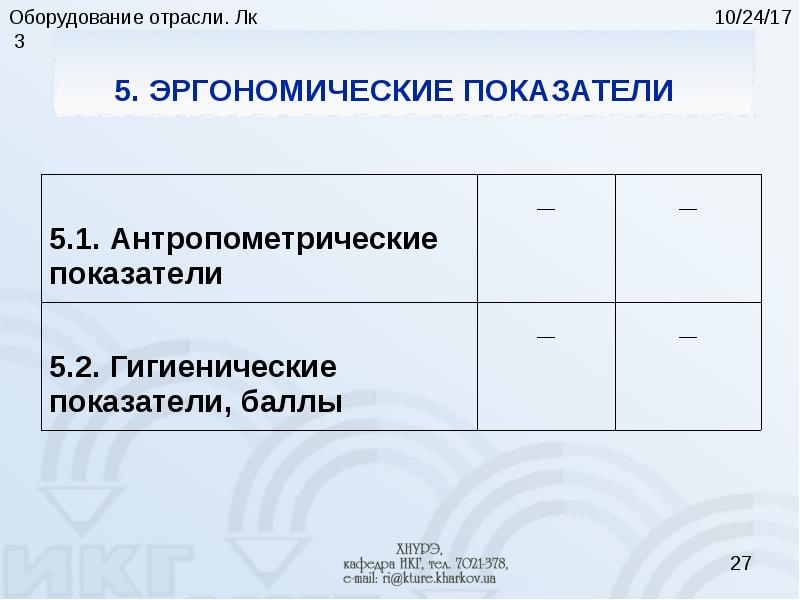

5. ЭРГОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Слайд 28

Описание слайда:

6. ЭСТЕТИЧЕСКИЕ ПОКАЗАТЕЛИ

Слайд 29

Описание слайда:

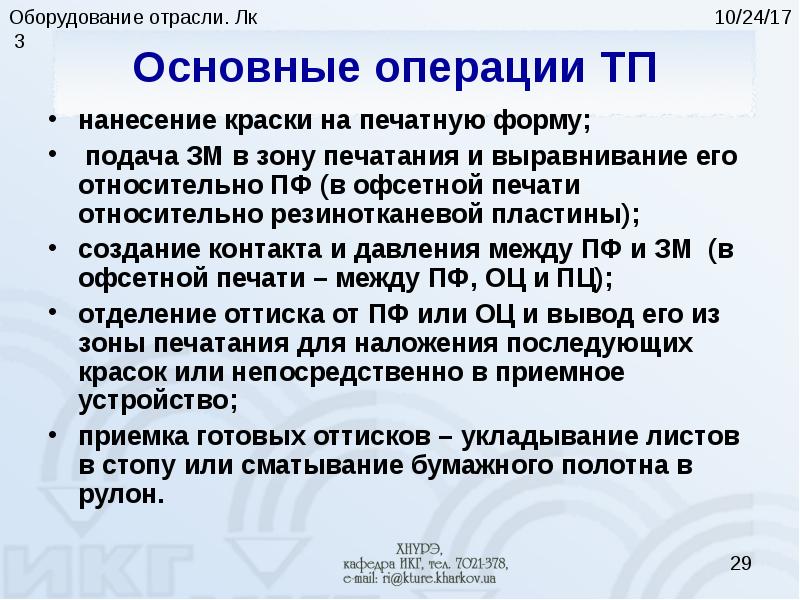

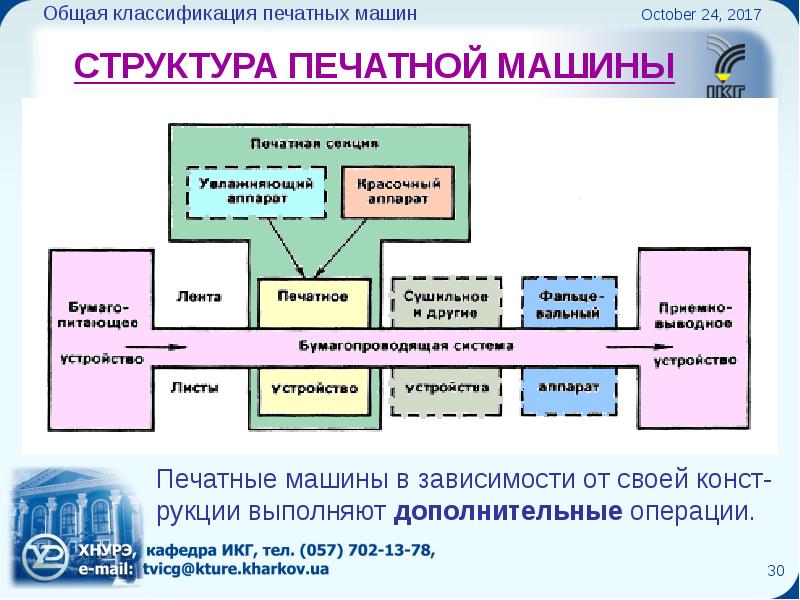

Основные операции ТП нанесение краски на печатную форму; подача ЗМ в зону печатания и выравнивание его относительно ПФ (в офсетной печати относительно резинотканевой пластины); создание контакта и давления между ПФ и ЗМ (в офсетной печати – между ПФ, ОЦ и ПЦ); отделение оттиска от ПФ или ОЦ и вывод его из зоны печатания для наложения последующих красок или непосредственно в приемное устройство; приемка готовых оттисков – укладывание листов в стопу или сматывание бумажного полотна в рулон.
