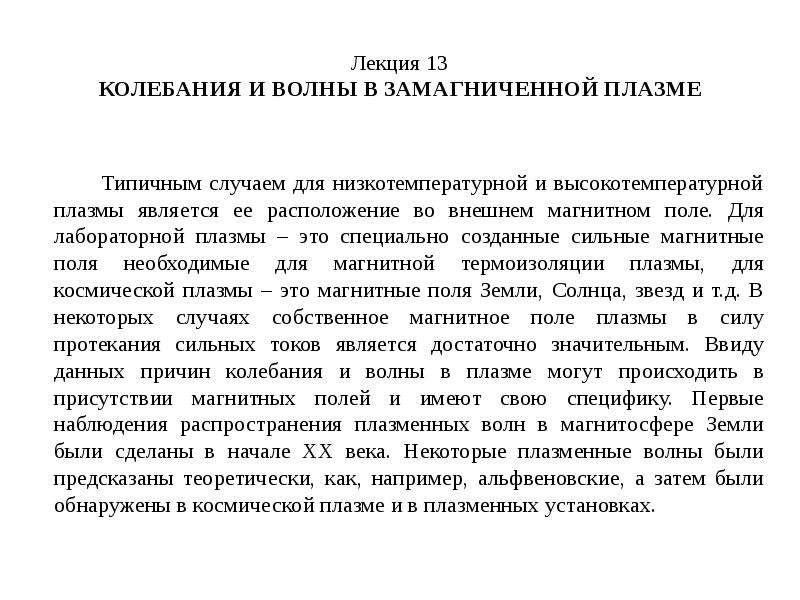

Слайд 1

Описание слайда:

Лекция 13 КОЛЕБАНИЯ И ВОЛНЫ В ЗАМАГНИЧЕННОЙ ПЛАЗМЕ Типичным случаем для низкотемпературной и высокотемпературной плазмы является ее расположение во внешнем магнитном поле. Для лабораторной плазмы – это специально созданные сильные магнитные поля необходимые для магнитной термоизоляции плазмы, для космической плазмы – это магнитные поля Земли, Солнца, звезд и т.д. В некоторых случаях собственное магнитное поле плазмы в силу протекания сильных токов является достаточно значительным. Ввиду данных причин колебания и волны в плазме могут происходить в присутствии магнитных полей и имеют свою специфику. Первые наблюдения распространения плазменных волн в магнитосфере Земли были сделаны в начале XX века. Некоторые плазменные волны были предсказаны теоретически, как, например, альфвеновские, а затем были обнаружены в космической плазме и в плазменных установках.

Слайд 2

Описание слайда:

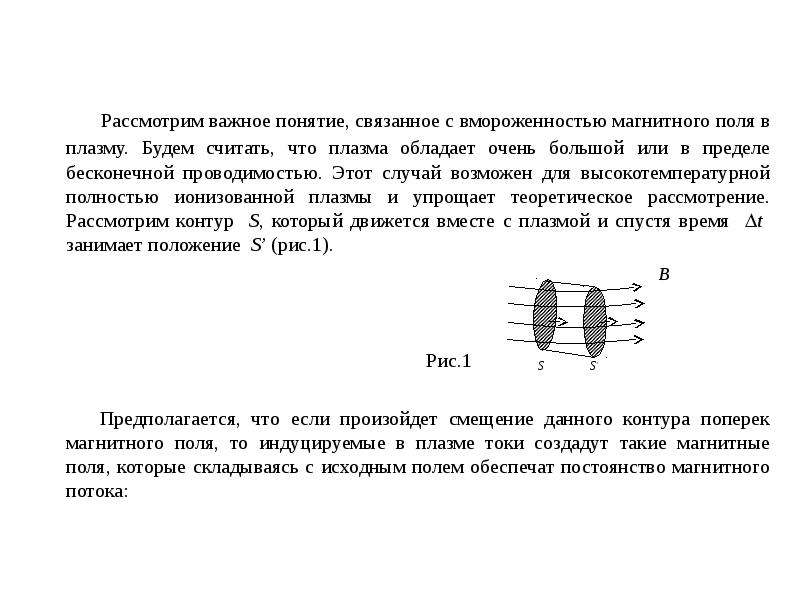

Рассмотрим важное понятие, связанное с вмороженностью магнитного поля в плазму. Будем считать, что плазма обладает очень большой или в пределе бесконечной проводимостью. Этот случай возможен для высокотемпературной полностью ионизованной плазмы и упрощает теоретическое рассмотрение. Рассмотрим контур S, который движется вместе с плазмой и спустя время t занимает положение S’ (рис.1). B Рис.1 Предполагается, что если произойдет смещение данного контура поперек магнитного поля, то индуцируемые в плазме токи создадут такие магнитные поля, которые складываясь с исходным полем обеспечат постоянство магнитного потока:

Слайд 3

Описание слайда:

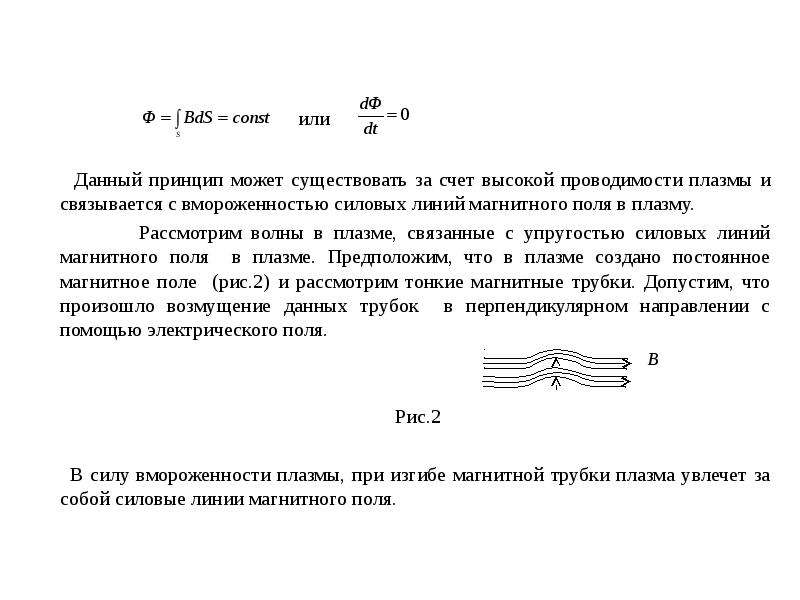

или Данный принцип может существовать за счет высокой проводимости плазмы и связывается с вмороженностью силовых линий магнитного поля в плазму. Рассмотрим волны в плазме, связанные с упругостью силовых линий магнитного поля в плазме. Предположим, что в плазме создано постоянное магнитное поле (рис.2) и рассмотрим тонкие магнитные трубки. Допустим, что произошло возмущение данных трубок в перпендикулярном направлении с помощью электрического поля. B Рис.2 В силу вмороженности плазмы, при изгибе магнитной трубки плазма увлечет за собой силовые линии магнитного поля.

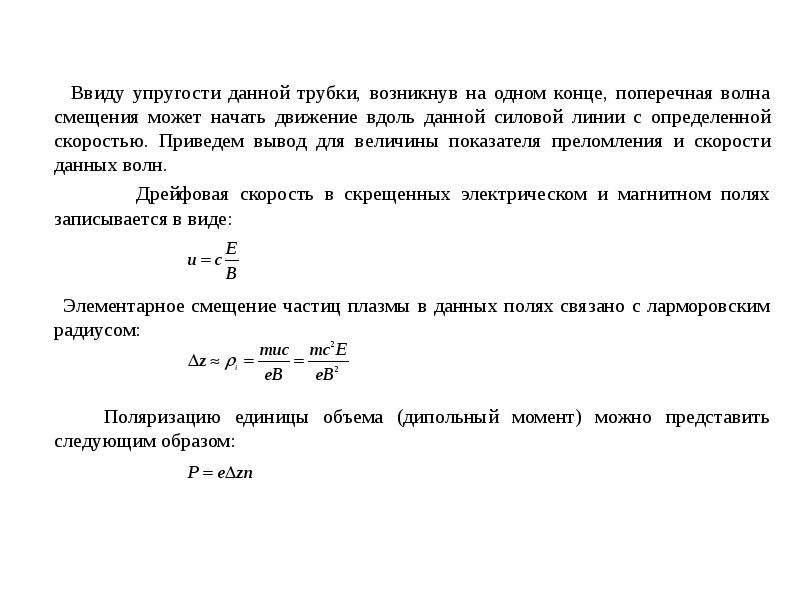

Слайд 4

Описание слайда:

Ввиду упругости данной трубки, возникнув на одном конце, поперечная волна смещения может начать движение вдоль данной силовой линии с определенной скоростью. Приведем вывод для величины показателя преломления и скорости данных волн. Дрейфовая скорость в скрещенных электрическом и магнитном полях записывается в виде: Элементарное смещение частиц плазмы в данных полях связано с ларморовским радиусом: Поляризацию единицы объема (дипольный момент) можно представить следующим образом:

Слайд 5

Описание слайда:

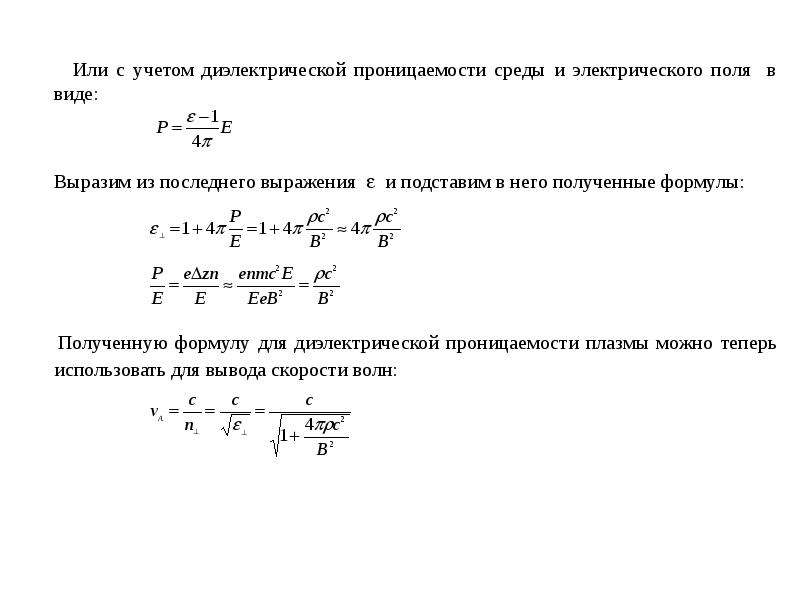

Или с учетом диэлектрической проницаемости среды и электрического поля в виде: Выразим из последнего выражения  и подставим в него полученные формулы: Полученную формулу для диэлектрической проницаемости плазмы можно теперь использовать для вывода скорости волн:

Слайд 6

Описание слайда:

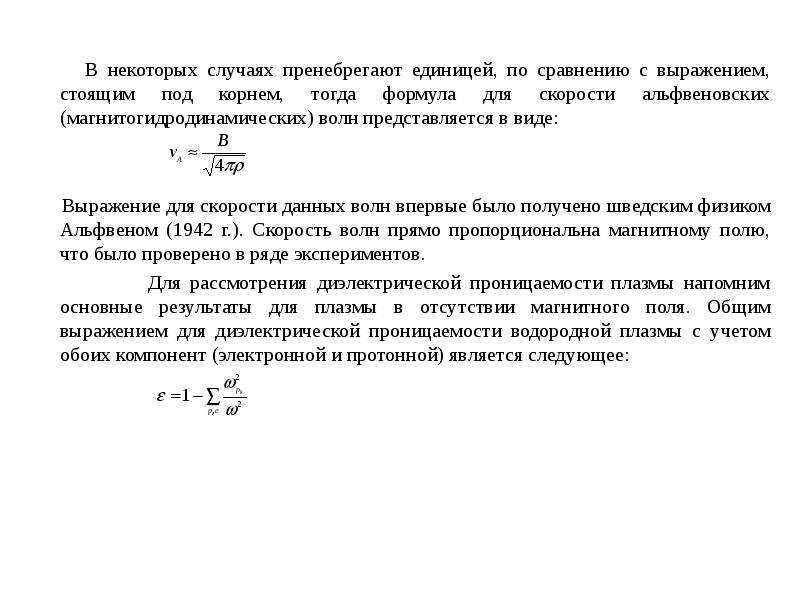

В некоторых случаях пренебрегают единицей, по сравнению с выражением, стоящим под корнем, тогда формула для скорости альфвеновских (магнитогидродинамических) волн представляется в виде: Выражение для скорости данных волн впервые было получено шведским физиком Альфвеном (1942 г.). Скорость волн прямо пропорциональна магнитному полю, что было проверено в ряде экспериментов. Для рассмотрения диэлектрической проницаемости плазмы напомним основные результаты для плазмы в отсутствии магнитного поля. Общим выражением для диэлектрической проницаемости водородной плазмы с учетом обоих компонент (электронной и протонной) является следующее:

Слайд 7

Описание слайда:

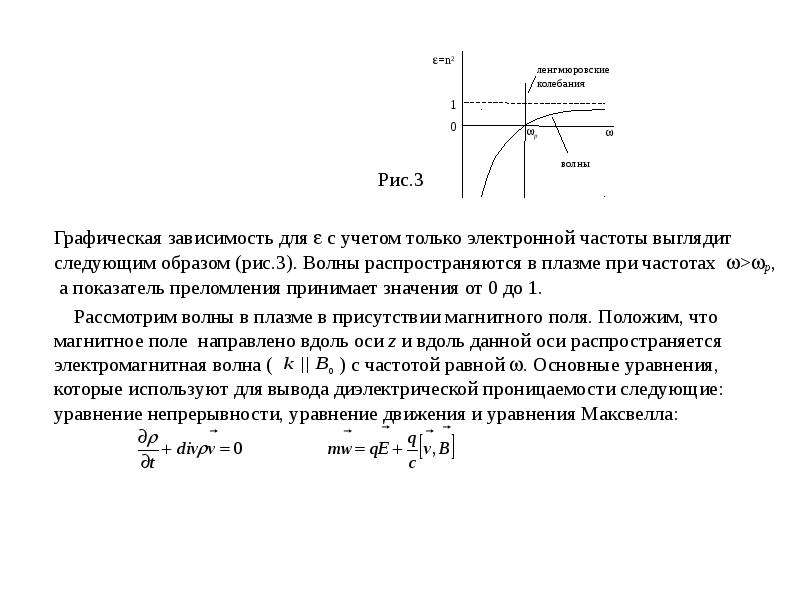

Рис.3 Графическая зависимость для  с учетом только электронной частоты выглядит следующим образом (рис.3). Волны распространяются в плазме при частотах >p, а показатель преломления принимает значения от 0 до 1. Рассмотрим волны в плазме в присутствии магнитного поля. Положим, что магнитное поле направлено вдоль оси z и вдоль данной оси распространяется электромагнитная волна ( ) с частотой равной . Основные уравнения, которые используют для вывода диэлектрической проницаемости следующие: уравнение непрерывности, уравнение движения и уравнения Максвелла:

Слайд 8

Описание слайда:

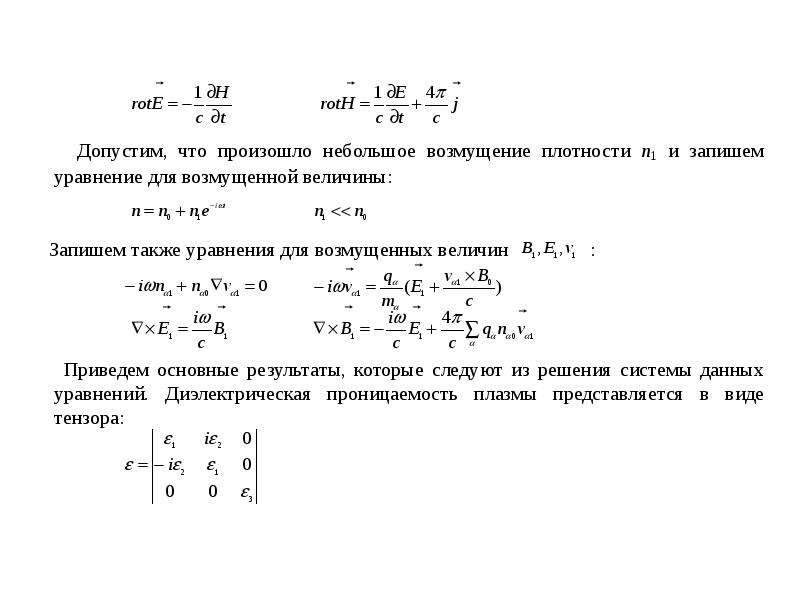

Допустим, что произошло небольшое возмущение плотности n1 и запишем уравнение для возмущенной величины: Запишем также уравнения для возмущенных величин : Приведем основные результаты, которые следуют из решения системы данных уравнений. Диэлектрическая проницаемость плазмы представляется в виде тензора:

Слайд 9

Описание слайда:

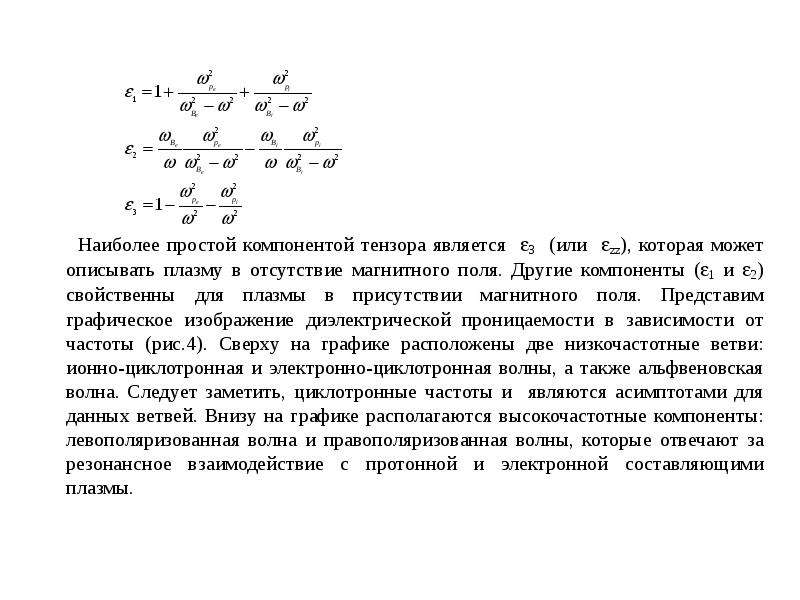

Наиболее простой компонентой тензора является 3 (или zz), которая может описывать плазму в отсутствие магнитного поля. Другие компоненты (1 и 2) свойственны для плазмы в присутствии магнитного поля. Представим графическое изображение диэлектрической проницаемости в зависимости от частоты (рис.4). Сверху на графике расположены две низкочастотные ветви: ионно-циклотронная и электронно-циклотронная волны, а также альфвеновская волна. Следует заметить, циклотронные частоты и являются асимптотами для данных ветвей. Внизу на графике располагаются высокочастотные компоненты: левополяризованная волна и правополяризованная волны, которые отвечают за резонансное взаимодействие с протонной и электронной составляющими плазмы.

Слайд 10

Описание слайда:

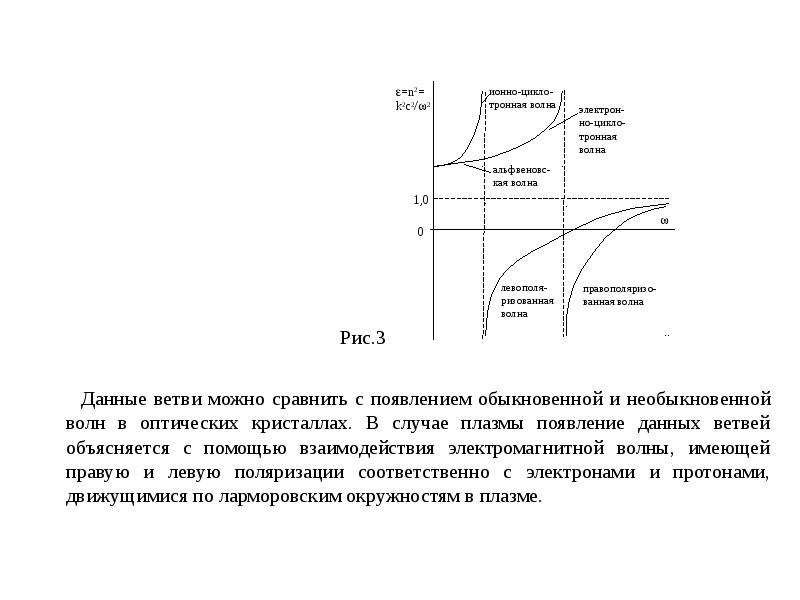

Рис.3 Данные ветви можно сравнить с появлением обыкновенной и необыкновенной волн в оптических кристаллах. В случае плазмы появление данных ветвей объясняется с помощью взаимодействия электромагнитной волны, имеющей правую и левую поляризации соответственно с электронами и протонами, движущимися по ларморовским окружностям в плазме.
