🗊 Презентация Компаратор, Триггер Шмидта

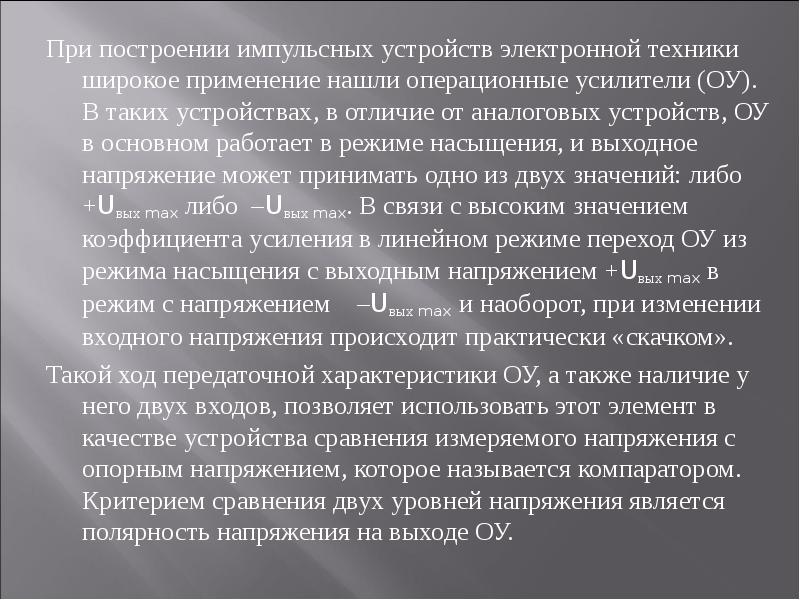

При построении импульсных устройств электронной техники широкое применение нашли операционные усилители (ОУ). В таких устройствах, в отличие от аналоговых устройств, ОУ в основном работает в режиме насыщения, и выходное напряжение может принимать одно из двух значений: либо +Uвых max либо –Uвых max. В связи с высоким значением коэффициента усиления в линейном режиме переход ОУ из режима насыщения с выходным напряжением +Uвых max в режим с напряжением –Uвых max и наоборот, при изменении входного напряжения происходит практически «скачком». При построении импульсных устройств электронной техники широкое применение нашли операционные усилители (ОУ). В таких устройствах, в отличие от аналоговых устройств, ОУ в основном работает в режиме насыщения, и выходное напряжение может принимать одно из двух значений: либо +Uвых max либо –Uвых max. В связи с высоким значением коэффициента усиления в линейном режиме переход ОУ из режима насыщения с выходным напряжением +Uвых max в режим с напряжением –Uвых max и наоборот, при изменении входного напряжения происходит практически «скачком». Такой ход передаточной характеристики ОУ, а также наличие у него двух входов, позволяет использовать этот элемент в качестве устройства сравнения измеряемого напряжения с опорным напряжением, которое называется компаратором. Критерием сравнения двух уровней напряжения является полярность напряжения на выходе ОУ.

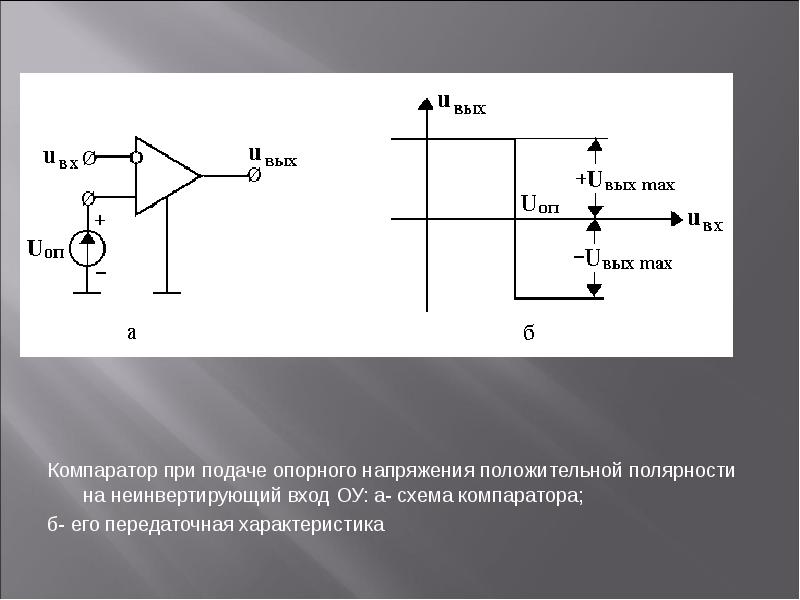

Компаратор при подаче опорного напряжения положительной полярности на неинвертирующий вход ОУ: а- схема компаратора; Компаратор при подаче опорного напряжения положительной полярности на неинвертирующий вход ОУ: а- схема компаратора; б- его передаточная характеристика

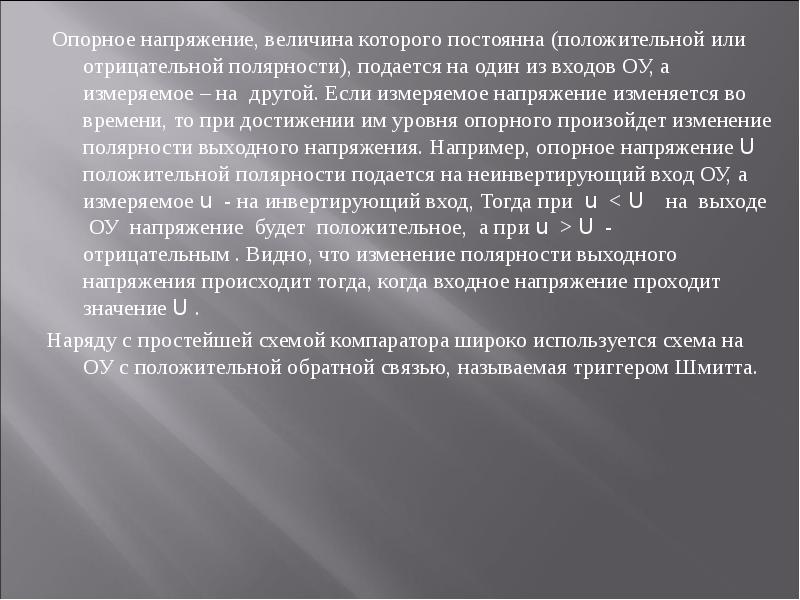

Опорное напряжение, величина которого постоянна (положительной или отрицательной полярности), подается на один из входов ОУ, а измеряемое – на другой. Если измеряемое напряжение изменяется во времени, то при достижении им уровня опорного произойдет изменение полярности выходного напряжения. Например, опорное напряжение U положительной полярности подается на неинвертирующий вход ОУ, а измеряемое u - на инвертирующий вход, Тогда при u < U на выходе ОУ напряжение будет положительное, а при u > U - отрицательным . Видно, что изменение полярности выходного напряжения происходит тогда, когда входное напряжение проходит значение U . Опорное напряжение, величина которого постоянна (положительной или отрицательной полярности), подается на один из входов ОУ, а измеряемое – на другой. Если измеряемое напряжение изменяется во времени, то при достижении им уровня опорного произойдет изменение полярности выходного напряжения. Например, опорное напряжение U положительной полярности подается на неинвертирующий вход ОУ, а измеряемое u - на инвертирующий вход, Тогда при u < U на выходе ОУ напряжение будет положительное, а при u > U - отрицательным . Видно, что изменение полярности выходного напряжения происходит тогда, когда входное напряжение проходит значение U . Наряду с простейшей схемой компаратора широко используется схема на ОУ с положительной обратной связью, называемая триггером Шмитта.

Триггер Шмитта при подаче входного напряжения на инвертирующий вход ОУ (U0>0): Триггер Шмитта при подаче входного напряжения на инвертирующий вход ОУ (U0>0): а- схема триггера; б- его передаточная характеристика

Величина опорного напряжения может быть определена с использованием принципа суперпозиции. Компонента этого напряжения, поступающая с выхода ОУ, определяется при условии, что напряжение дополнительного источника равно нулю (U = 0). Компонента напряжения, обусловленная источником U , определяется при условии равенства нулю напряжения на выходе ОУ. Тогда величина опорного напряжения Величина опорного напряжения может быть определена с использованием принципа суперпозиции. Компонента этого напряжения, поступающая с выхода ОУ, определяется при условии, что напряжение дополнительного источника равно нулю (U = 0). Компонента напряжения, обусловленная источником U , определяется при условии равенства нулю напряжения на выходе ОУ. Тогда величина опорного напряжения Uоп=uвых +U0 (1) где величина напряжения uвых может принимать только два значения: или +Uвых max или –Uвых max. При положительном напряжении на выходе ОУ согласно соотношению (1) на неинвертирующий вход подается напряжение Uср=U0+ R1 (2) которое называется напряжением срабатывания. При отрицательной полярности выходного напряжения на неинвертирующем входе ОУ напряжение равно Uотп=U0- R1 (3) которое называется напряжением отпускания.

Передаточная характеристика триггера Шмитта имеет гистерезис, ширина которого равна Передаточная характеристика триггера Шмитта имеет гистерезис, ширина которого равна Uср-Uотп= Uвых max Находит также применение схема триггера Шмитта, в которой входное напряжение подается на неинвертирующий вход ОУ, а опорное – на инвертирующий Использование триггера Шмитта придает системам автоматического регулирования и защиты новое свойство. Действительно, при применении простейшей схемы компаратора величина напряжения, при которой срабатывают эти системы, остается одинаковой вне зависимости от того, в какую сторону изменяется величина контролируемого напряжения. При применении триггера Шмитта срабатывание систем автоматического регулирования или релейной защиты будет происходить при превышении контролируемым напряжением величины U , а восстановление режима работы аппаратуры, которое было до срабатывания, происходит только после уменьшения контролируемого напряжения ниже напряжения отпускания. Такое разделение напряжений срабатывания и отпускания обеспечивает, в частности, иные условия работы аппаратуры, при многократных небольших изменениях контролируемого напряжения. При применении простейшего компаратора режимы работы аппаратуры будут многократно изменяться в соответствии с изменением контролируемого напряжения. Применение триггера Шмитта исключает такие частые переключения, которые не всегда необходимы

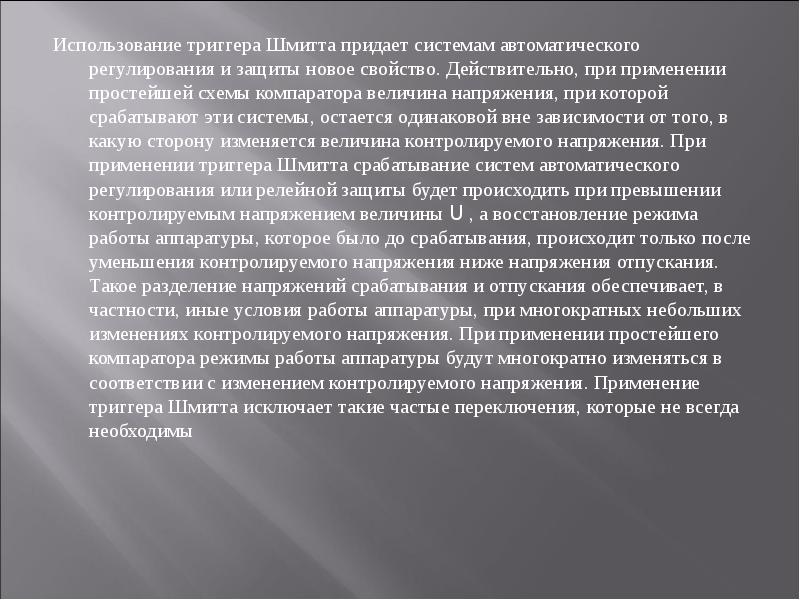

Использование триггера Шмитта придает системам автоматического регулирования и защиты новое свойство. Действительно, при применении простейшей схемы компаратора величина напряжения, при которой срабатывают эти системы, остается одинаковой вне зависимости от того, в какую сторону изменяется величина контролируемого напряжения. При применении триггера Шмитта срабатывание систем автоматического регулирования или релейной защиты будет происходить при превышении контролируемым напряжением величины U , а восстановление режима работы аппаратуры, которое было до срабатывания, происходит только после уменьшения контролируемого напряжения ниже напряжения отпускания. Такое разделение напряжений срабатывания и отпускания обеспечивает, в частности, иные условия работы аппаратуры, при многократных небольших изменениях контролируемого напряжения. При применении простейшего компаратора режимы работы аппаратуры будут многократно изменяться в соответствии с изменением контролируемого напряжения. Применение триггера Шмитта исключает такие частые переключения, которые не всегда необходимы Использование триггера Шмитта придает системам автоматического регулирования и защиты новое свойство. Действительно, при применении простейшей схемы компаратора величина напряжения, при которой срабатывают эти системы, остается одинаковой вне зависимости от того, в какую сторону изменяется величина контролируемого напряжения. При применении триггера Шмитта срабатывание систем автоматического регулирования или релейной защиты будет происходить при превышении контролируемым напряжением величины U , а восстановление режима работы аппаратуры, которое было до срабатывания, происходит только после уменьшения контролируемого напряжения ниже напряжения отпускания. Такое разделение напряжений срабатывания и отпускания обеспечивает, в частности, иные условия работы аппаратуры, при многократных небольших изменениях контролируемого напряжения. При применении простейшего компаратора режимы работы аппаратуры будут многократно изменяться в соответствии с изменением контролируемого напряжения. Применение триггера Шмитта исключает такие частые переключения, которые не всегда необходимы
