Слайд 1

Описание слайда:

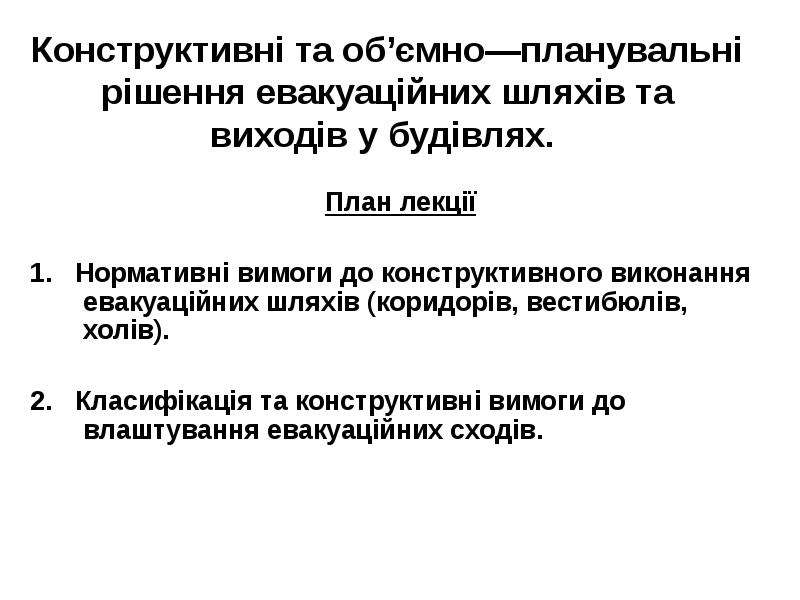

Конструктивні та об’ємно—планувальні рішення евакуаційних шляхів та виходів у будівлях. План лекції 1. Нормативні вимоги до конструктивного виконання евакуаційних шляхів (коридорів, вестибюлів, холів). 2. Класифікація та конструктивні вимоги до влаштування евакуаційних сходів.

Слайд 2

Описание слайда:

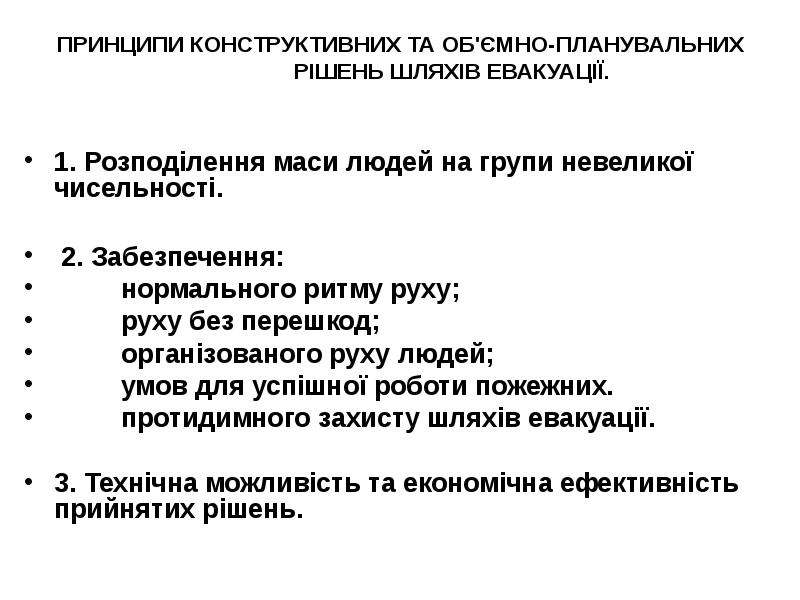

ПРИНЦИПИ КОНСТРУКТИВНИХ ТА ОБ'ЄМНО-ПЛАНУВАЛЬНИХ РІШЕНЬ ШЛЯХІВ ЕВАКУАЦІЇ. 1. Розподілення маси людей на групи невеликої чисельності. 2. Забезпечення: нормального ритму руху; руху без перешкод; організованого руху людей; умов для успішної роботи пожежних. протидимного захисту шляхів евакуації. 3. Технічна можливість та економічна ефективність прийнятих рішень.

Слайд 3

Описание слайда:

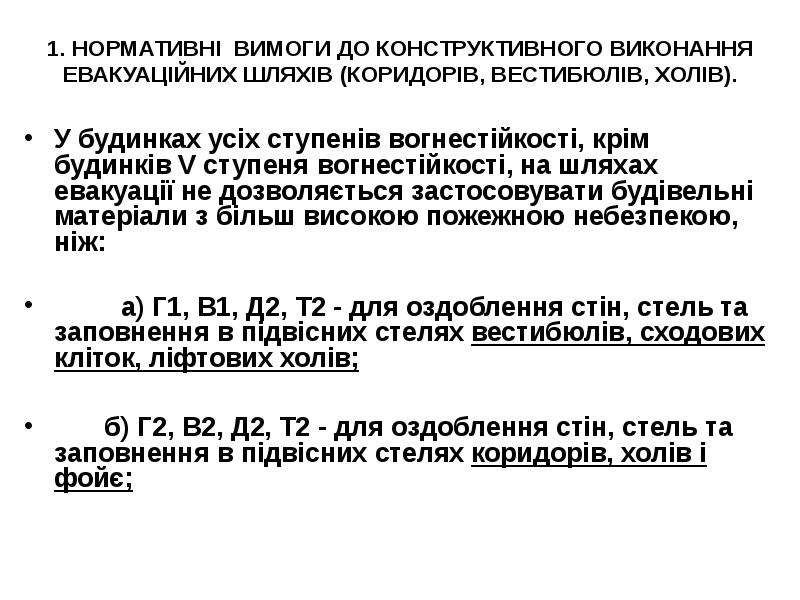

1. НОРМАТИВНІ ВИМОГИ ДО КОНСТРУКТИВНОГО ВИКОНАННЯ ЕВАКУАЦІЙНИХ ШЛЯХІВ (КОРИДОРІВ, ВЕСТИБЮЛІВ, ХОЛІВ). У будинках усіх ступенів вогнестійкості, крім будинків V ступеня вогнестійкості, на шляхах евакуації не дозволяється застосовувати будівельні матеріали з більш високою пожежною небезпекою, ніж: а) Г1, В1, Д2, Т2 - для оздоблення стін, стель та заповнення в підвісних стелях вестибюлів, сходових кліток, ліфтових холів; б) Г2, В2, Д2, Т2 - для оздоблення стін, стель та заповнення в підвісних стелях коридорів, холів і фойє;

Слайд 4

Описание слайда:

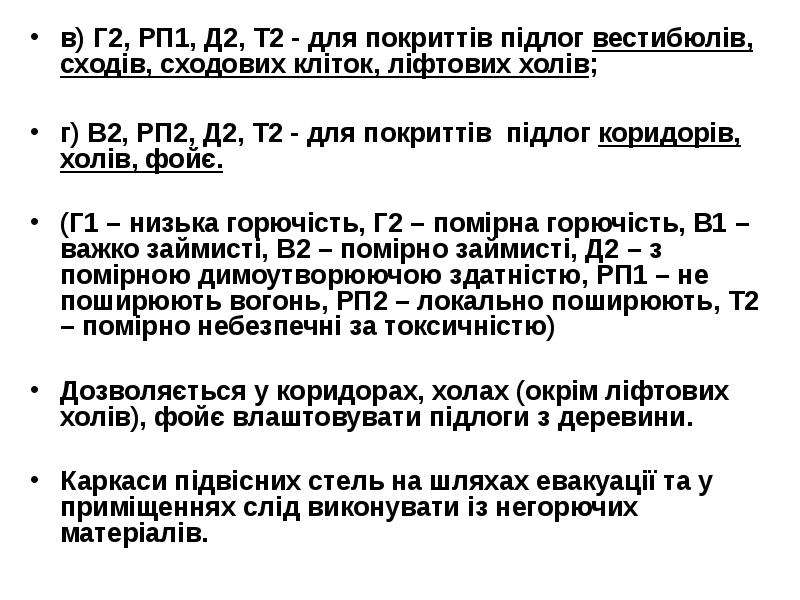

в) Г2, РП1, Д2, Т2 - для покриттів підлог вестибюлів, сходів, сходових кліток, ліфтових холів; в) Г2, РП1, Д2, Т2 - для покриттів підлог вестибюлів, сходів, сходових кліток, ліфтових холів; г) В2, РП2, Д2, Т2 - для покриттів підлог коридорів, холів, фойє. (Г1 – низька горючість, Г2 – помірна горючість, В1 – важко займисті, В2 – помірно займисті, Д2 – з помірною димоутворюючою здатністю, РП1 – не поширюють вогонь, РП2 – локально поширюють, Т2 – помірно небезпечні за токсичністю) Дозволяється у коридорах, холах (окрім ліфтових холів), фойє влаштовувати підлоги з деревини. Каркаси підвісних стель на шляхах евакуації та у приміщеннях слід виконувати із негорючих матеріалів.

Слайд 5

Описание слайда:

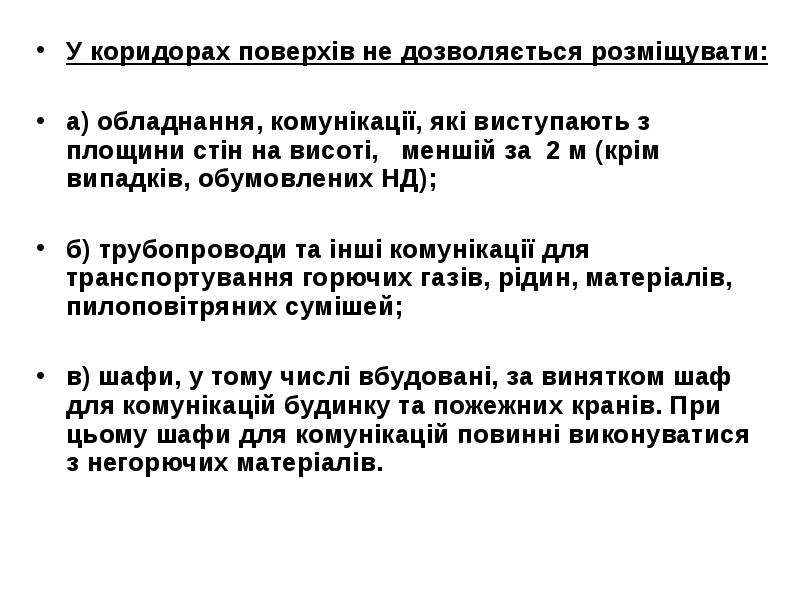

У коридорах поверхів не дозволяється розміщувати: У коридорах поверхів не дозволяється розміщувати: а) обладнання, комунікації, які виступають з площини стін на висоті, меншій за 2 м (крім випадків, обумовлених НД); б) трубопроводи та інші комунікації для транспортування горючих газів, рідин, матеріалів, пилоповітряних сумішей; в) шафи, у тому числі вбудовані, за винятком шаф для комунікацій будинку та пожежних кранів. При цьому шафи для комунікацій повинні виконуватися з негорючих матеріалів.

Слайд 6

Описание слайда:

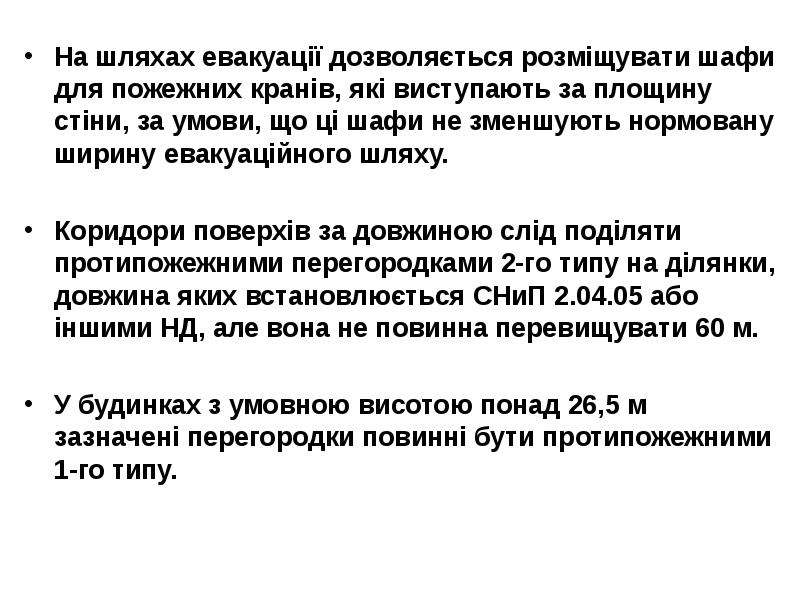

На шляхах евакуації дозволяється розміщувати шафи для пожежних кранів, які виступають за площину стіни, за умови, що ці шафи не зменшують нормовану ширину евакуаційного шляху. На шляхах евакуації дозволяється розміщувати шафи для пожежних кранів, які виступають за площину стіни, за умови, що ці шафи не зменшують нормовану ширину евакуаційного шляху. Коридори поверхів за довжиною слід поділяти протипожежними перегородками 2-го типу на ділянки, довжина яких встановлюється СНиП 2.04.05 або іншими НД, але вона не повинна перевищувати 60 м. У будинках з умовною висотою понад 26,5 м зазначені перегородки повинні бути протипожежними 1-го типу.

Слайд 7

Описание слайда:

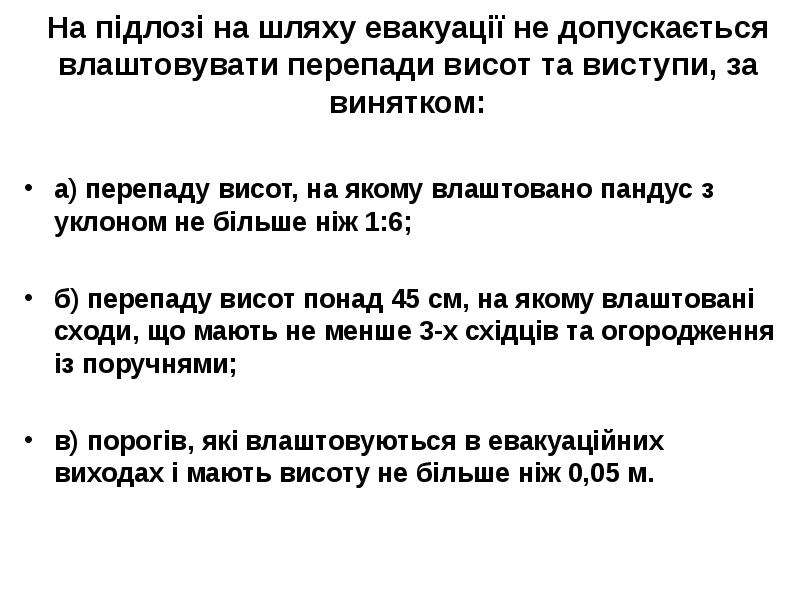

На підлозі на шляху евакуації не допускається влаштовувати перепади висот та виступи, за винятком: а) перепаду висот, на якому влаштовано пандус з уклоном не більше ніж 1:6; б) перепаду висот понад 45 см, на якому влаштовані сходи, що мають не менше 3-х східців та огородження із поручнями; в) порогів, які влаштовуються в евакуаційних виходах і мають висоту не більше ніж 0,05 м.

Слайд 8

Описание слайда:

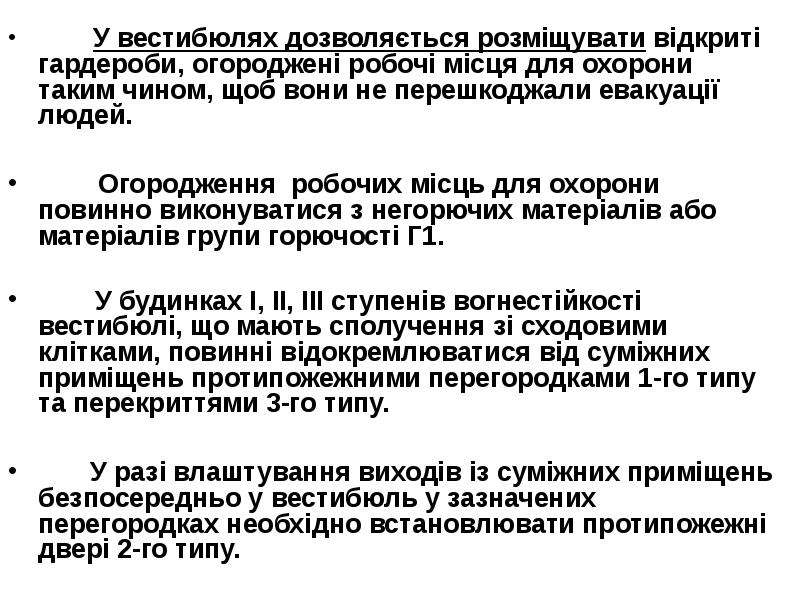

У вестибюлях дозволяється розміщувати відкриті гардероби, огороджені робочі місця для охорони таким чином, щоб вони не перешкоджали евакуації людей. У вестибюлях дозволяється розміщувати відкриті гардероби, огороджені робочі місця для охорони таким чином, щоб вони не перешкоджали евакуації людей. Огородження робочих місць для охорони повинно виконуватися з негорючих матеріалів або матеріалів групи горючості Г1. У будинках І, ІІ, ІІІ ступенів вогнестійкості вестибюлі, що мають сполучення зі сходовими клітками, повинні відокремлюватися від суміжних приміщень протипожежними перегородками 1-го типу та перекриттями 3-го типу. У разі влаштування виходів із суміжних приміщень безпосередньо у вестибюль у зазначених перегородках необхідно встановлювати протипожежні двері 2-го типу.

Слайд 9

Описание слайда:

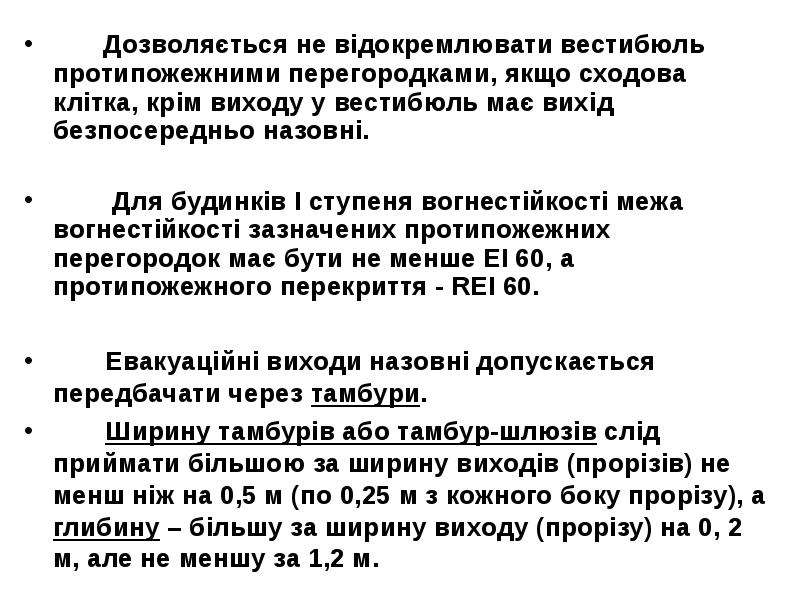

Дозволяється не відокремлювати вестибюль протипожежними перегородками, якщо сходова клітка, крім виходу у вестибюль має вихід безпосередньо назовні. Дозволяється не відокремлювати вестибюль протипожежними перегородками, якщо сходова клітка, крім виходу у вестибюль має вихід безпосередньо назовні. Для будинків І ступеня вогнестійкості межа вогнестійкості зазначених протипожежних перегородок має бути не менше ЕІ 60, а протипожежного перекриття - REI 60. Евакуаційні виходи назовні допускається передбачати через тамбури. Ширину тамбурів або тамбур-шлюзів слід приймати більшою за ширину виходів (прорізів) не менш ніж на 0,5 м (по 0,25 м з кожного боку прорізу), а глибину – більшу за ширину виходу (прорізу) на 0, 2 м, але не меншу за 1,2 м.

Слайд 10

Описание слайда:

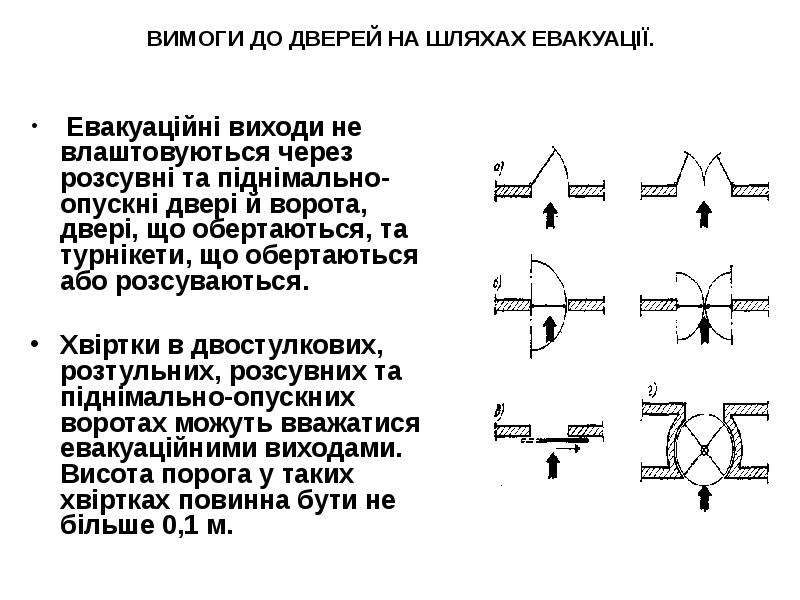

ВИМОГИ ДО ДВЕРЕЙ НА ШЛЯХАХ ЕВАКУАЦІЇ. Евакуаційні виходи не влаштовуються через розсувні та піднімально-опускні двері й ворота, двері, що обертаються, та турнікети, що обертаються або розсуваються. Хвіртки в двостулкових, розтульних, розсувних та піднімально-опускних воротах можуть вважатися евакуаційними виходами. Висота порога у таких хвіртках повинна бути не більше 0,1 м.

Слайд 11

Описание слайда:

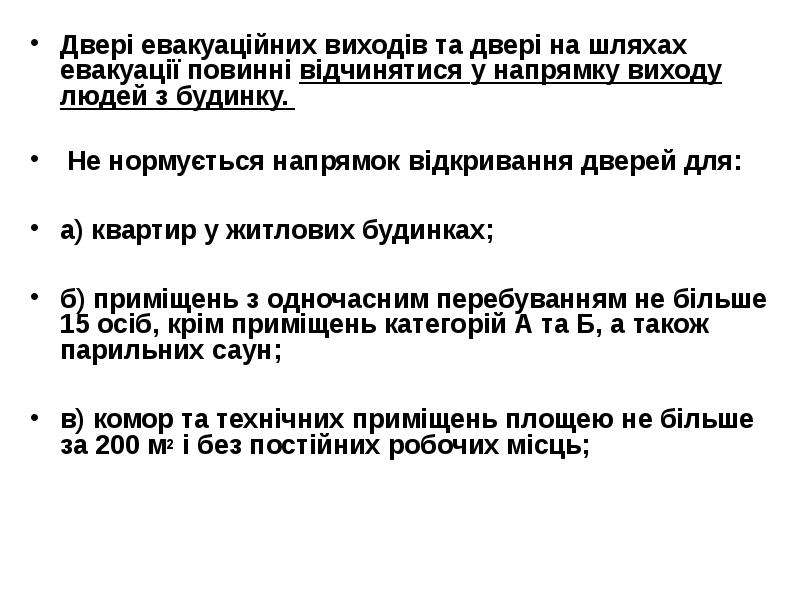

Двері евакуаційних виходів та двері на шляхах евакуації повинні відчинятися у напрямку виходу людей з будинку. Двері евакуаційних виходів та двері на шляхах евакуації повинні відчинятися у напрямку виходу людей з будинку. Не нормується напрямок відкривання дверей для: а) квартир у житлових будинках; б) приміщень з одночасним перебуванням не більше 15 осіб, крім приміщень категорій А та Б, а також парильних саун; в) комор та технічних приміщень площею не більше за 200 м2 і без постійних робочих місць;

Слайд 12

Описание слайда:

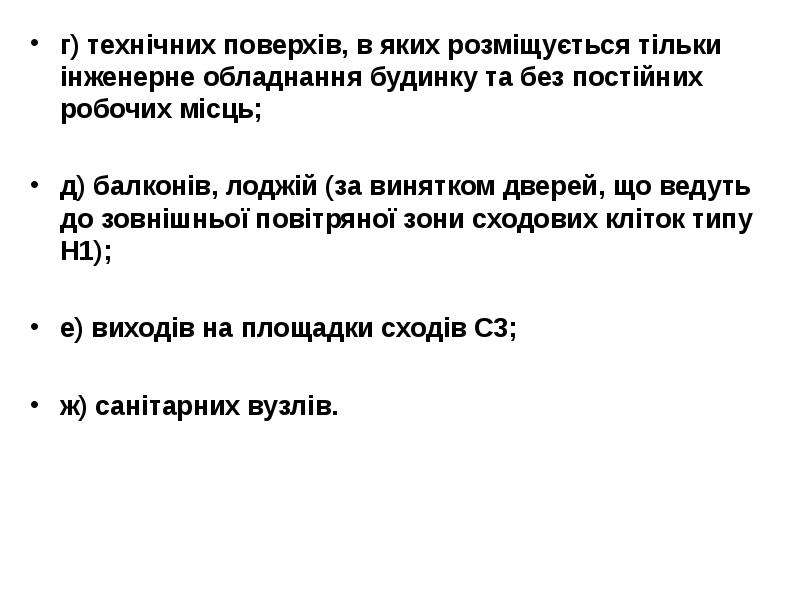

г) технічних поверхів, в яких розміщується тільки інженерне обладнання будинку та без постійних робочих місць; г) технічних поверхів, в яких розміщується тільки інженерне обладнання будинку та без постійних робочих місць; д) балконів, лоджій (за винятком дверей, що ведуть до зовнішньої повітряної зони сходових кліток типу Н1); е) виходів на площадки сходів С3; ж) санітарних вузлів.

Слайд 13

Описание слайда:

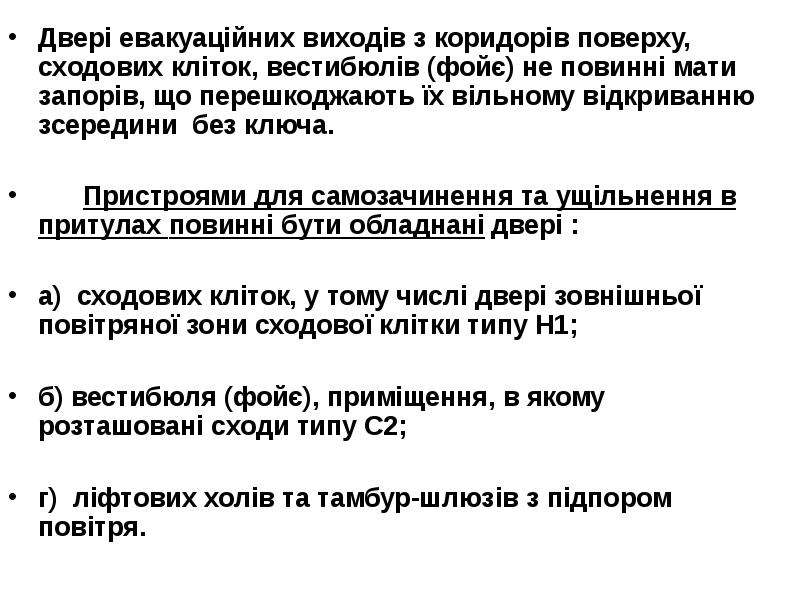

Двері евакуаційних виходів з коридорів поверху, сходових кліток, вестибюлів (фойє) не повинні мати запорів, що перешкоджають їх вільному відкриванню зсередини без ключа. Двері евакуаційних виходів з коридорів поверху, сходових кліток, вестибюлів (фойє) не повинні мати запорів, що перешкоджають їх вільному відкриванню зсередини без ключа. Пристроями для самозачинення та ущільнення в притулах повинні бути обладнані двері : а) сходових кліток, у тому числі двері зовнішньої повітряної зони сходової клітки типу Н1; б) вестибюля (фойє), приміщення, в якому розташовані сходи типу С2; г) ліфтових холів та тамбур-шлюзів з підпором повітря.

Слайд 14

Описание слайда:

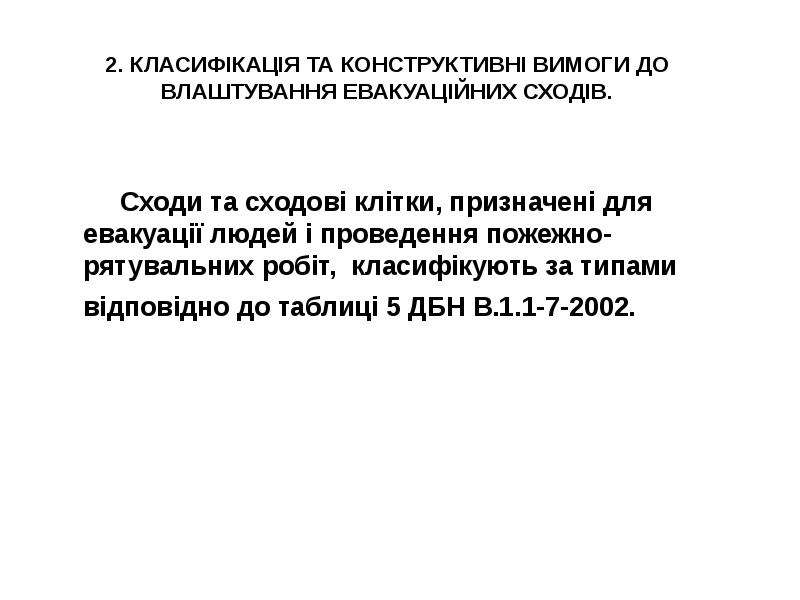

2. КЛАСИФІКАЦІЯ ТА КОНСТРУКТИВНІ ВИМОГИ ДО ВЛАШТУВАННЯ ЕВАКУАЦІЙНИХ СХОДІВ. Сходи та сходові клітки, призначені для евакуації людей і проведення пожежно-рятувальних робіт, класифікують за типами відповідно до таблиці 5 ДБН В.1.1-7-2002.

Слайд 15

Описание слайда:

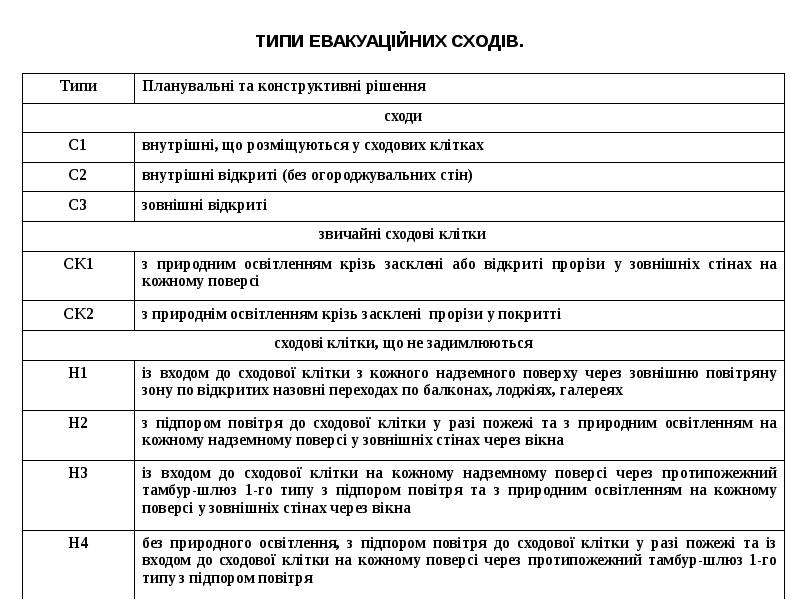

ТИПИ ЕВАКУАЦІЙНИХ СХОДІВ.

Слайд 16

Описание слайда:

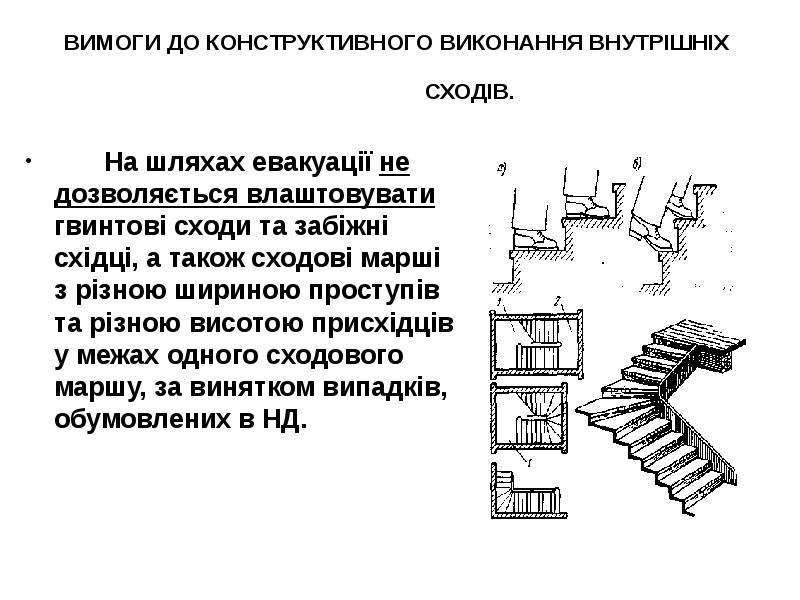

ВИМОГИ ДО КОНСТРУКТИВНОГО ВИКОНАННЯ ВНУТРІШНІХ СХОДІВ. На шляхах евакуації не дозволяється влаштовувати гвинтові сходи та забіжні східці, а також сходові марші з різною шириною проступів та різною висотою присхідців у межах одного сходового маршу, за винятком випадків, обумовлених в НД.

Слайд 17

Описание слайда:

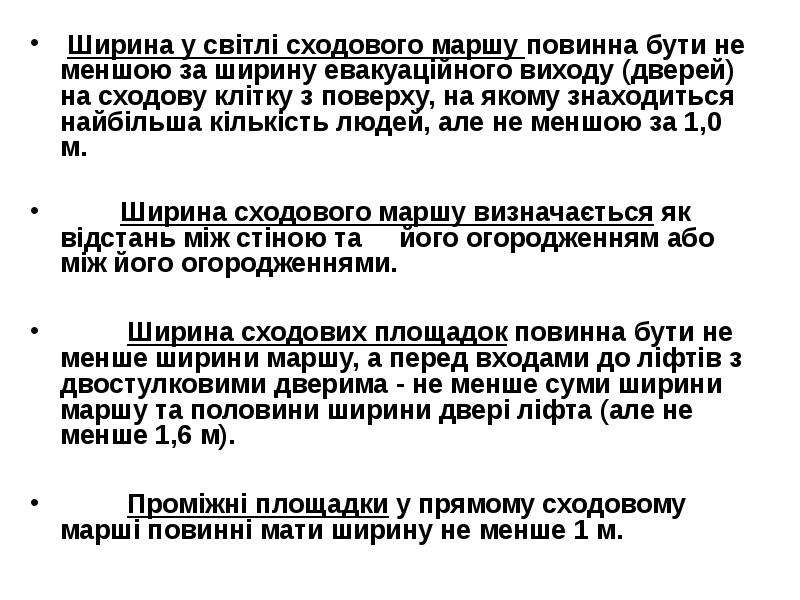

Ширина у світлі сходового маршу повинна бути не меншою за ширину евакуаційного виходу (дверей) на сходову клітку з поверху, на якому знаходиться найбільша кількість людей, але не меншою за 1,0 м. Ширина у світлі сходового маршу повинна бути не меншою за ширину евакуаційного виходу (дверей) на сходову клітку з поверху, на якому знаходиться найбільша кількість людей, але не меншою за 1,0 м. Ширина сходового маршу визначається як відстань між стіною та його огородженням або між його огородженнями. Ширина сходових площадок повинна бути не менше ширини маршу, а перед входами до ліфтів з двостулковими дверима - не менше суми ширини маршу та половини ширини двері ліфта (але не менше 1,6 м). Проміжні площадки у прямому сходовому марші повинні мати ширину не менше 1 м.

Слайд 18

Описание слайда:

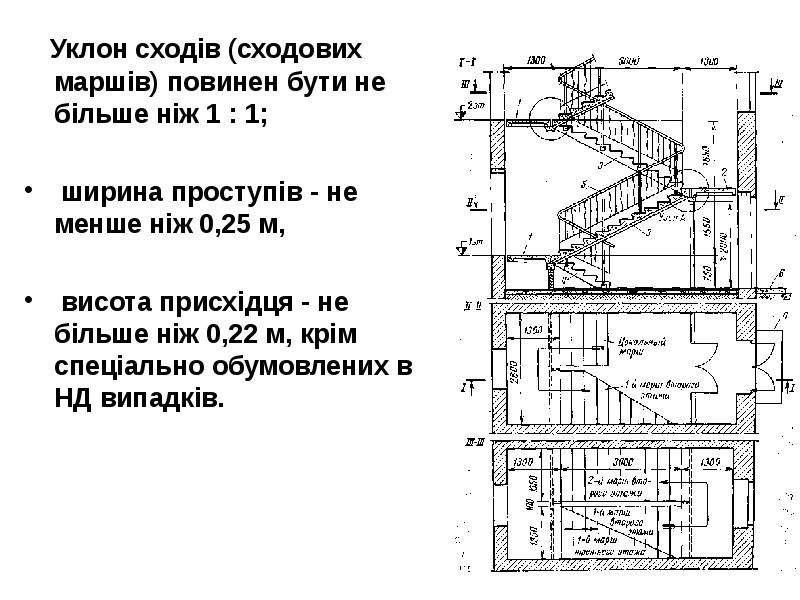

Уклон сходів (сходових маршів) повинен бути не більше ніж 1 : 1; Уклон сходів (сходових маршів) повинен бути не більше ніж 1 : 1; ширина проступів - не менше ніж 0,25 м, висота присхідця - не більше ніж 0,22 м, крім спеціально обумовлених в НД випадків.

Слайд 19

Описание слайда:

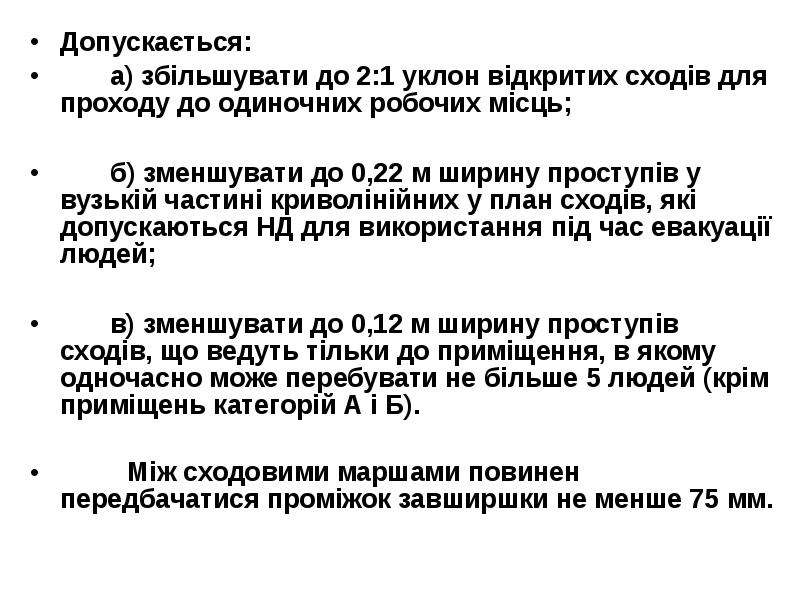

Допускається: Допускається: а) збільшувати до 2:1 уклон відкритих сходів для проходу до одиночних робочих місць; б) зменшувати до 0,22 м ширину проступів у вузькій частині криволінійних у план сходів, які допускаються НД для використання під час евакуації людей; в) зменшувати до 0,12 м ширину проступів сходів, що ведуть тільки до приміщення, в якому одночасно може перебувати не більше 5 людей (крім приміщень категорій А і Б). Між сходовими маршами повинен передбачатися проміжок завширшки не менше 75 мм.

Слайд 20

Описание слайда:

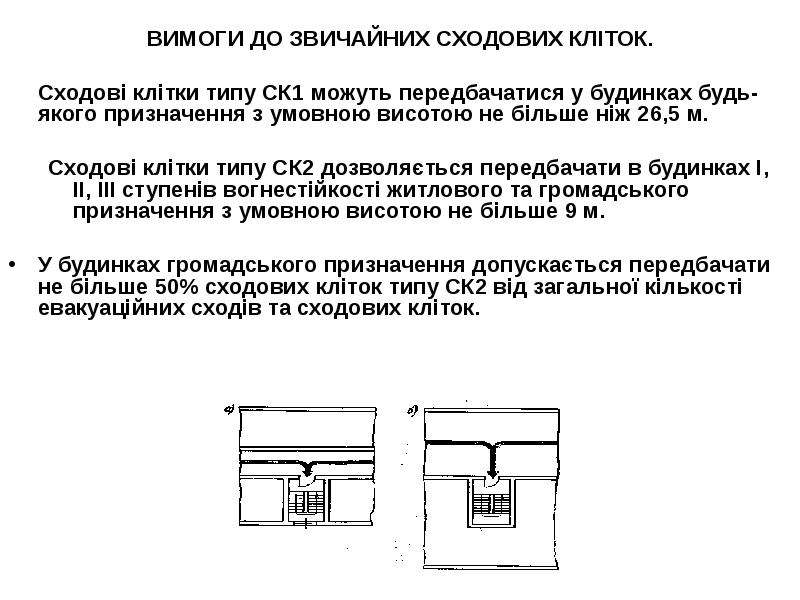

ВИМОГИ ДО ЗВИЧАЙНИХ СХОДОВИХ КЛІТОК. Сходові клітки типу СК1 можуть передбачатися у будинках будь-якого призначення з умовною висотою не більше ніж 26,5 м. Сходові клітки типу СК2 дозволяється передбачати в будинках І, ІІ, ІІІ ступенів вогнестійкості житлового та громадського призначення з умовною висотою не більше 9 м. У будинках громадського призначення допускається передбачати не більше 50% сходових кліток типу СК2 від загальної кількості евакуаційних сходів та сходових кліток.

Слайд 21

Описание слайда:

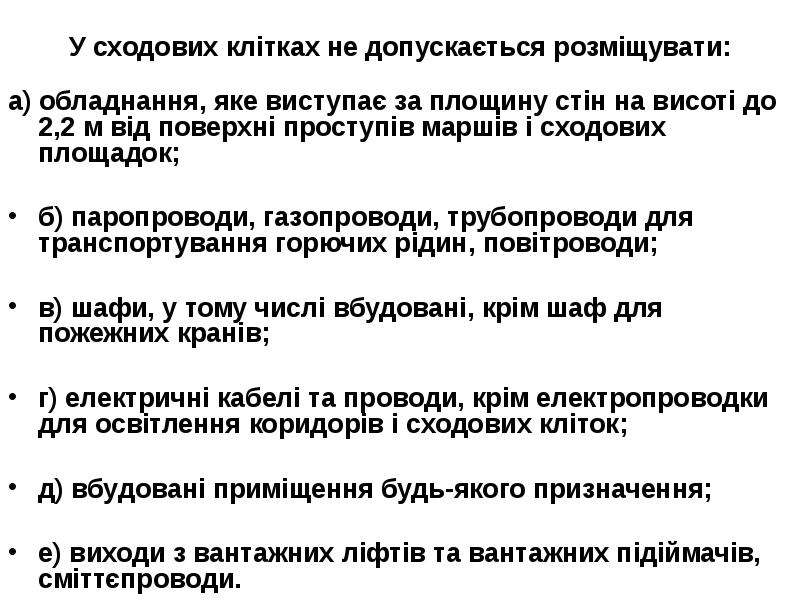

У сходових клітках не допускається розміщувати: а) обладнання, яке виступає за площину стін на висоті до 2,2 м від поверхні проступів маршів і сходових площадок; б) паропроводи, газопроводи, трубопроводи для транспортування горючих рідин, повітроводи; в) шафи, у тому числі вбудовані, крім шаф для пожежних кранів; г) електричні кабелі та проводи, крім електропроводки для освітлення коридорів і сходових кліток; д) вбудовані приміщення будь-якого призначення; е) виходи з вантажних ліфтів та вантажних підіймачів, сміттєпроводи.

Слайд 22

Описание слайда:

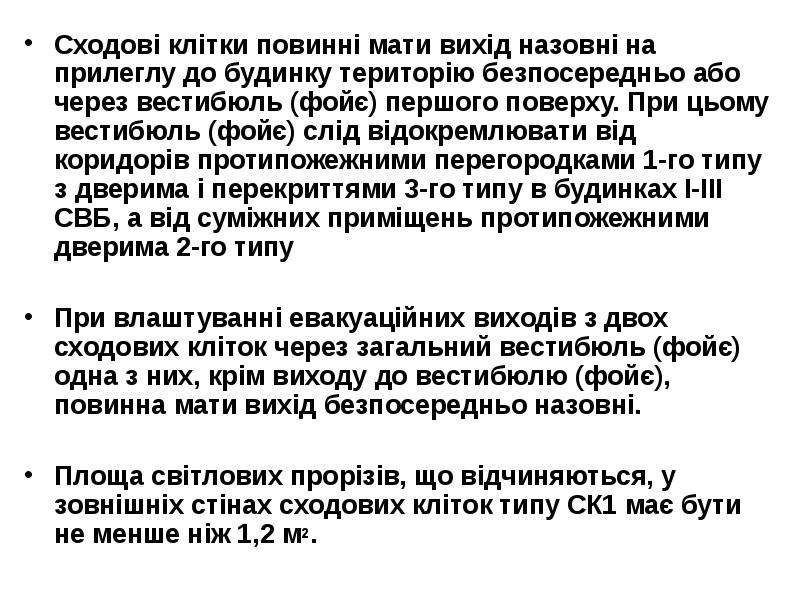

Сходові клітки повинні мати вихід назовні на прилеглу до будинку територію безпосередньо або через вестибюль (фойє) першого поверху. При цьому вестибюль (фойє) слід відокремлювати від коридорів протипожежними перегородками 1-го типу з дверима і перекриттями 3-го типу в будинках І-ІІІ СВБ, а від суміжних приміщень протипожежними дверима 2-го типу Сходові клітки повинні мати вихід назовні на прилеглу до будинку територію безпосередньо або через вестибюль (фойє) першого поверху. При цьому вестибюль (фойє) слід відокремлювати від коридорів протипожежними перегородками 1-го типу з дверима і перекриттями 3-го типу в будинках І-ІІІ СВБ, а від суміжних приміщень протипожежними дверима 2-го типу При влаштуванні евакуаційних виходів з двох сходових кліток через загальний вестибюль (фойє) одна з них, крім виходу до вестибюлю (фойє), повинна мати вихід безпосередньо назовні. Площа світлових прорізів, що відчиняються, у зовнішніх стінах сходових кліток типу СК1 має бути не менше ніж 1,2 м2.

Слайд 23

Описание слайда:

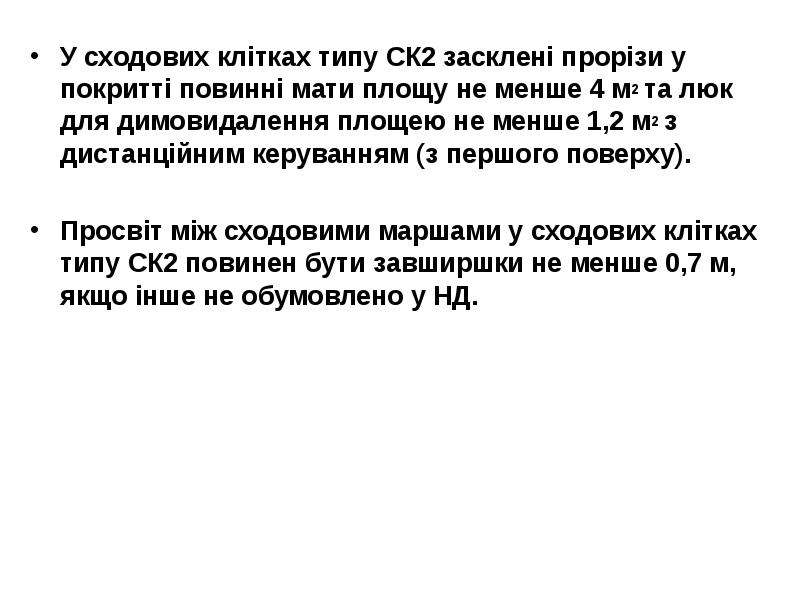

У сходових клітках типу СК2 засклені прорізи у покритті повинні мати площу не менше 4 м2 та люк для димовидалення площею не менше 1,2 м2 з дистанційним керуванням (з першого поверху). У сходових клітках типу СК2 засклені прорізи у покритті повинні мати площу не менше 4 м2 та люк для димовидалення площею не менше 1,2 м2 з дистанційним керуванням (з першого поверху). Просвіт між сходовими маршами у сходових клітках типу СК2 повинен бути завширшки не менше 0,7 м, якщо інше не обумовлено у НД.

Слайд 24

Описание слайда:

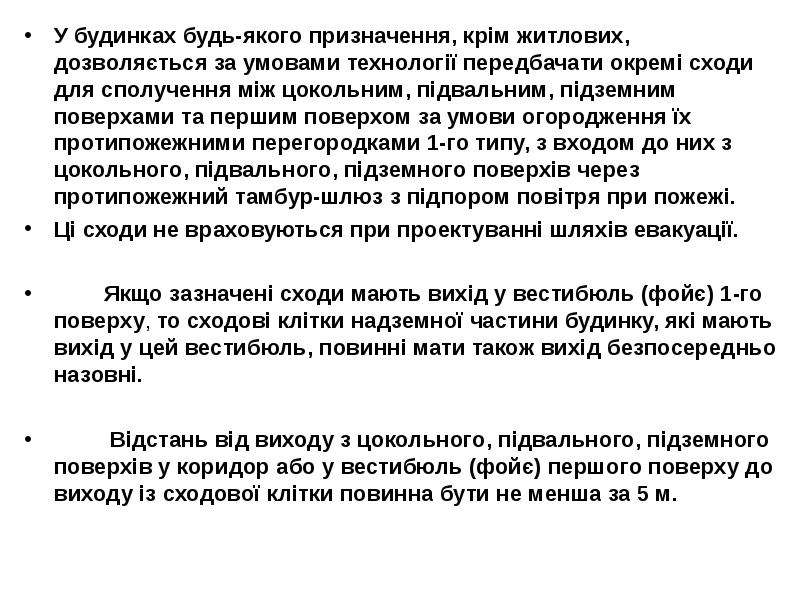

У будинках будь-якого призначення, крім житлових, дозволяється за умовами технології передбачати окремі сходи для сполучення між цокольним, підвальним, підземним поверхами та першим поверхом за умови огородження їх протипожежними перегородками 1-го типу, з входом до них з цокольного, підвального, підземного поверхів через протипожежний тамбур-шлюз з підпором повітря при пожежі. У будинках будь-якого призначення, крім житлових, дозволяється за умовами технології передбачати окремі сходи для сполучення між цокольним, підвальним, підземним поверхами та першим поверхом за умови огородження їх протипожежними перегородками 1-го типу, з входом до них з цокольного, підвального, підземного поверхів через протипожежний тамбур-шлюз з підпором повітря при пожежі. Ці сходи не враховуються при проектуванні шляхів евакуації. Якщо зазначені сходи мають вихід у вестибюль (фойє) 1-го поверху, то сходові клітки надземної частини будинку, які мають вихід у цей вестибюль, повинні мати також вихід безпосередньо назовні. Відстань від виходу з цокольного, підвального, підземного поверхів у коридор або у вестибюль (фойє) першого поверху до виходу із сходової клітки повинна бути не менша за 5 м.

Слайд 25

Описание слайда:

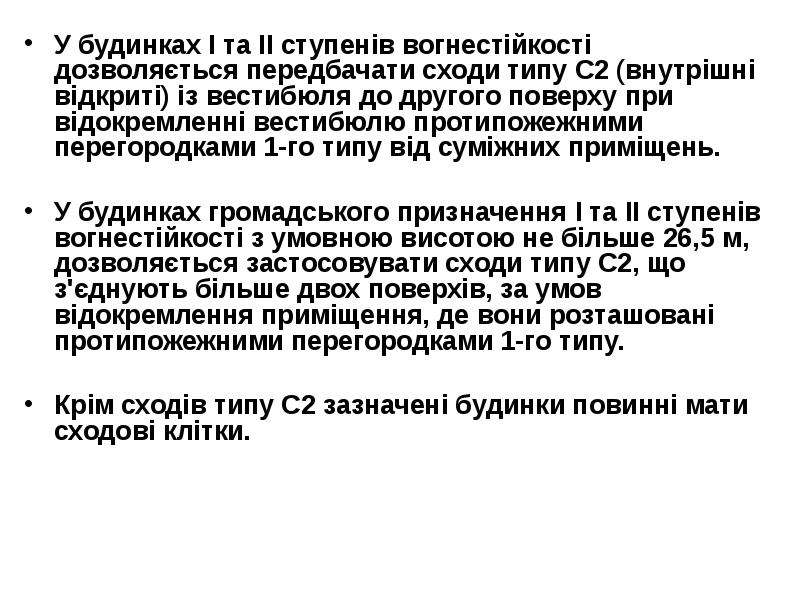

У будинках І та ІІ ступенів вогнестійкості дозволяється передбачати сходи типу С2 (внутрішні відкриті) із вестибюля до другого поверху при відокремленні вестибюлю протипожежними перегородками 1-го типу від суміжних приміщень. У будинках І та ІІ ступенів вогнестійкості дозволяється передбачати сходи типу С2 (внутрішні відкриті) із вестибюля до другого поверху при відокремленні вестибюлю протипожежними перегородками 1-го типу від суміжних приміщень. У будинках громадського призначення І та ІІ ступенів вогнестійкості з умовною висотою не більше 26,5 м, дозволяється застосовувати сходи типу С2, що з'єднують більше двох поверхів, за умов відокремлення приміщення, де вони розташовані протипожежними перегородками 1-го типу. Крім сходів типу С2 зазначені будинки повинні мати сходові клітки.

Слайд 26

Описание слайда:

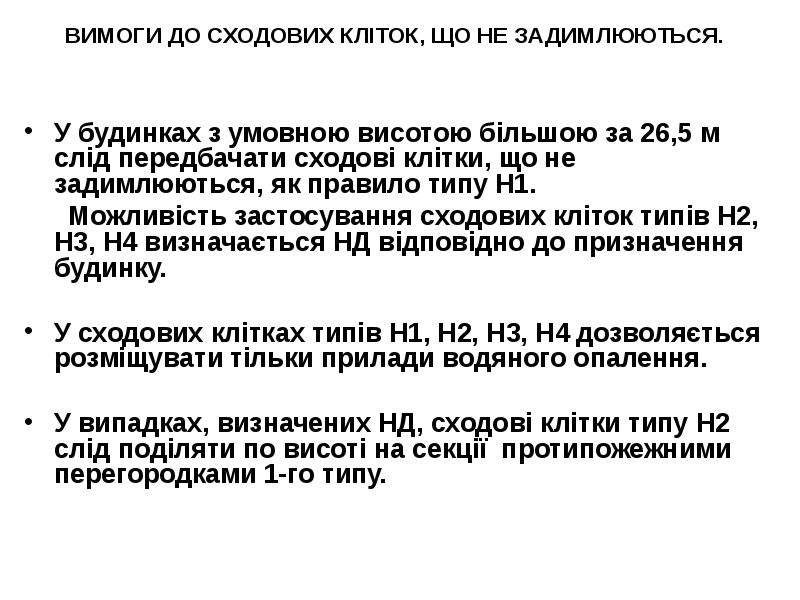

ВИМОГИ ДО СХОДОВИХ КЛІТОК, ЩО НЕ ЗАДИМЛЮЮТЬСЯ. У будинках з умовною висотою більшою за 26,5 м слід передбачати сходові клітки, що не задимлюються, як правило типу Н1. Можливість застосування сходових кліток типів Н2, Н3, Н4 визначається НД відповідно до призначення будинку. У сходових клітках типів Н1, Н2, Н3, Н4 дозволяється розміщувати тільки прилади водяного опалення. У випадках, визначених НД, сходові клітки типу Н2 слід поділяти по висоті на секції протипожежними перегородками 1-го типу.

Слайд 27

Описание слайда:

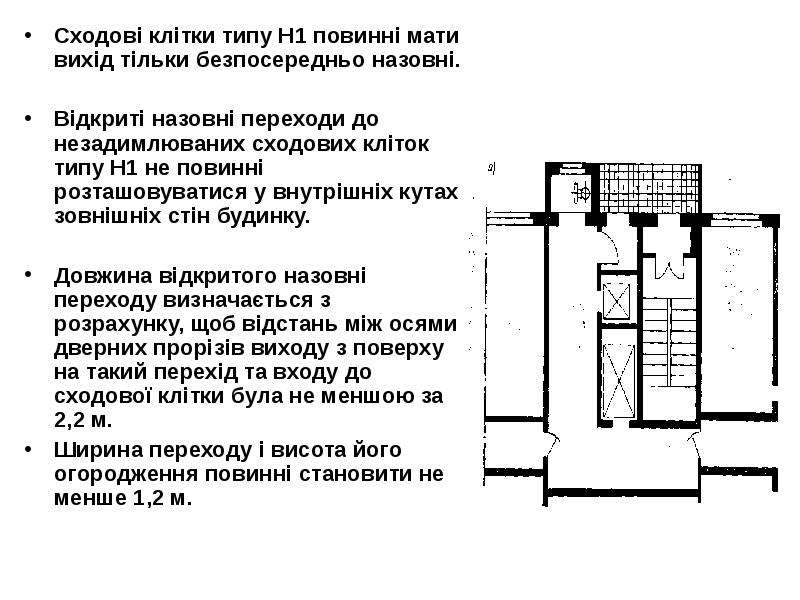

Сходові клітки типу Н1 повинні мати вихід тільки безпосередньо назовні. Сходові клітки типу Н1 повинні мати вихід тільки безпосередньо назовні. Відкриті назовні переходи до незадимлюваних сходових кліток типу Н1 не повинні розташовуватися у внутрішніх кутах зовнішніх стін будинку. Довжина відкритого назовні переходу визначається з розрахунку, щоб відстань між осями дверних прорізів виходу з поверху на такий перехід та входу до сходової клітки була не меншою за 2,2 м. Ширина переходу і висота його огородження повинні становити не менше 1,2 м.

Слайд 28

Описание слайда:

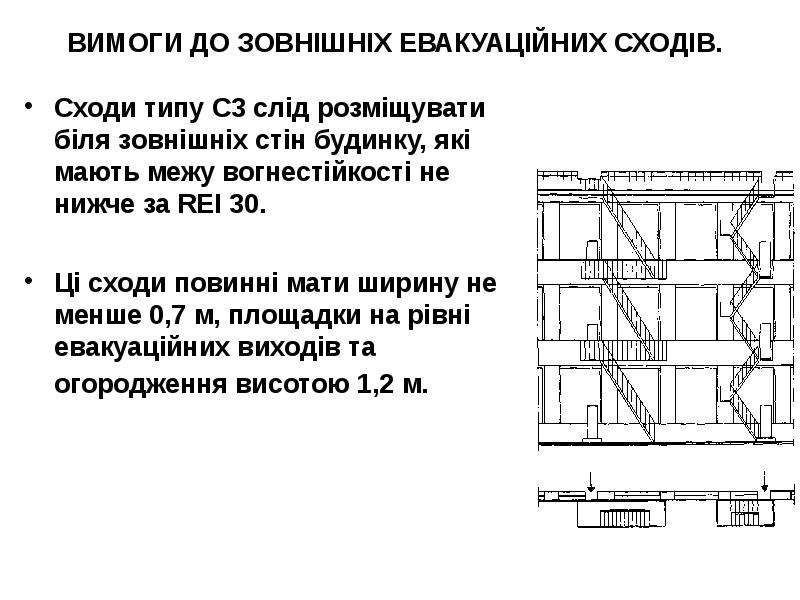

ВИМОГИ ДО ЗОВНІШНІХ ЕВАКУАЦІЙНИХ СХОДІВ. Сходи типу С3 слід розміщувати біля зовнішніх стін будинку, які мають межу вогнестійкості не нижче за REI 30. Ці сходи повинні мати ширину не менше 0,7 м, площадки на рівні евакуаційних виходів та огородження висотою 1,2 м.

Слайд 29

Описание слайда:

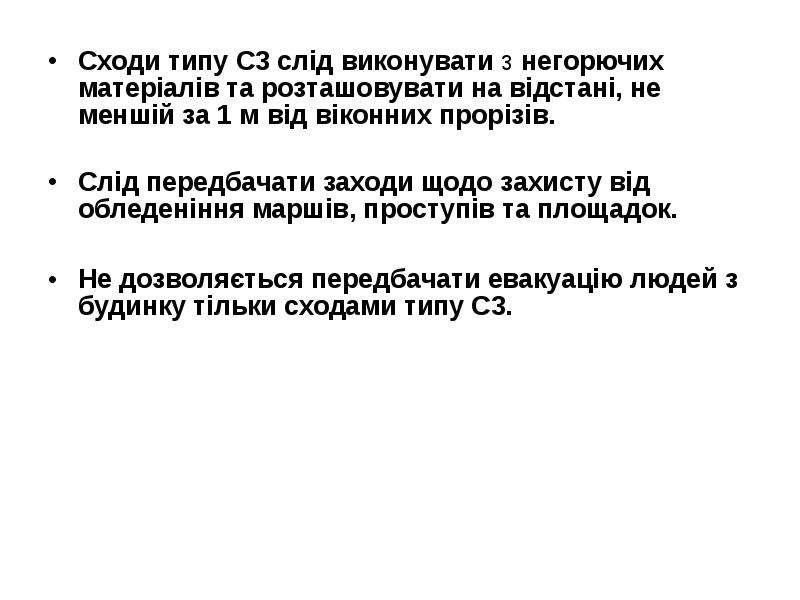

Сходи типу С3 слід виконувати з негорючих матеріалів та розташовувати на відстані, не меншій за 1 м від віконних прорізів. Сходи типу С3 слід виконувати з негорючих матеріалів та розташовувати на відстані, не меншій за 1 м від віконних прорізів. Слід передбачати заходи щодо захисту від обледеніння маршів, проступів та площадок. Не дозволяється передбачати евакуацію людей з будинку тільки сходами типу С3.

Слайд 30

Описание слайда:

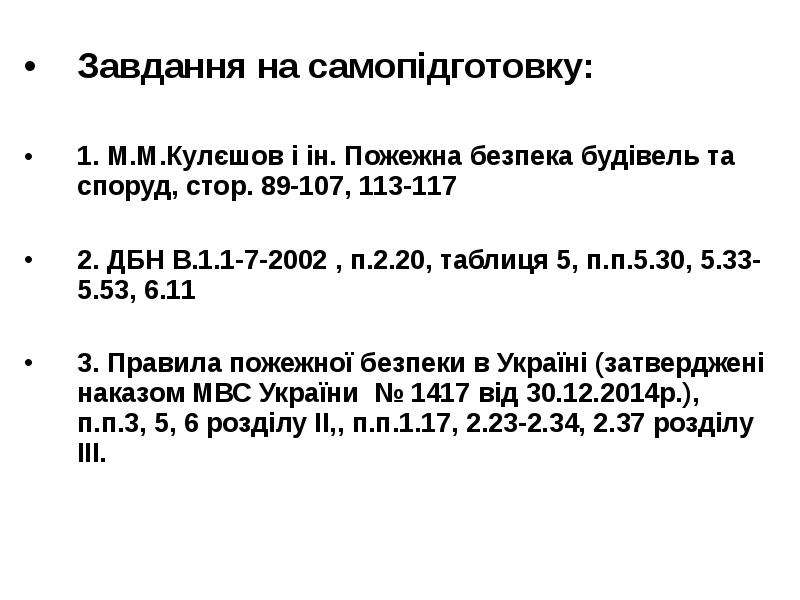

Завдання на самопідготовку: Завдання на самопідготовку: 1. М.М.Кулєшов і ін. Пожежна безпека будівель та споруд, стор. 89-107, 113-117 2. ДБН В.1.1-7-2002 , п.2.20, таблиця 5, п.п.5.30, 5.33-5.53, 6.11 3. Правила пожежної безпеки в Україні (затверджені наказом МВС України № 1417 від 30.12.2014р.), п.п.3, 5, 6 розділу ІІ,, п.п.1.17, 2.23-2.34, 2.37 розділу ІІІ.
