Слайд 1

Описание слайда:

Лекция 11 Оптические измерения

Слайд 2

Описание слайда:

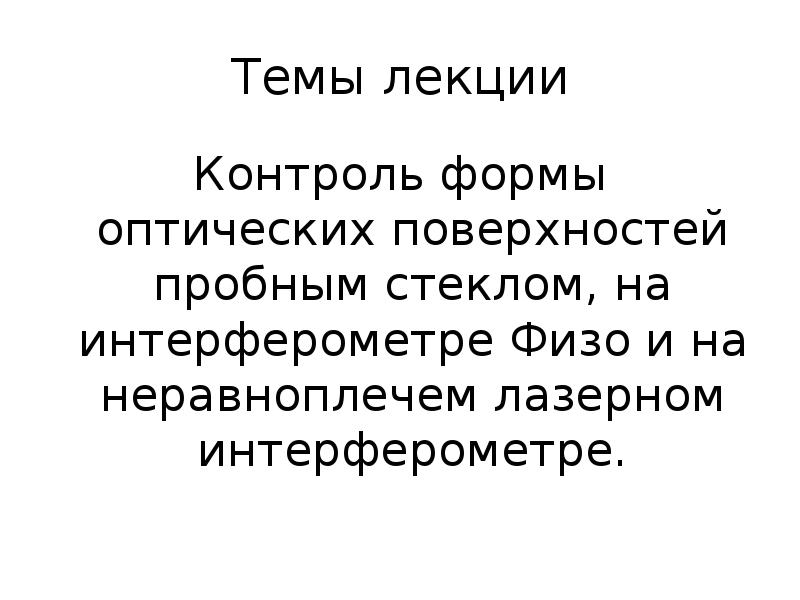

Темы лекции Контроль формы оптических поверхностей пробным стеклом, на интерферометре Физо и на неравноплечем лазерном интерферометре.

Слайд 3

Описание слайда:

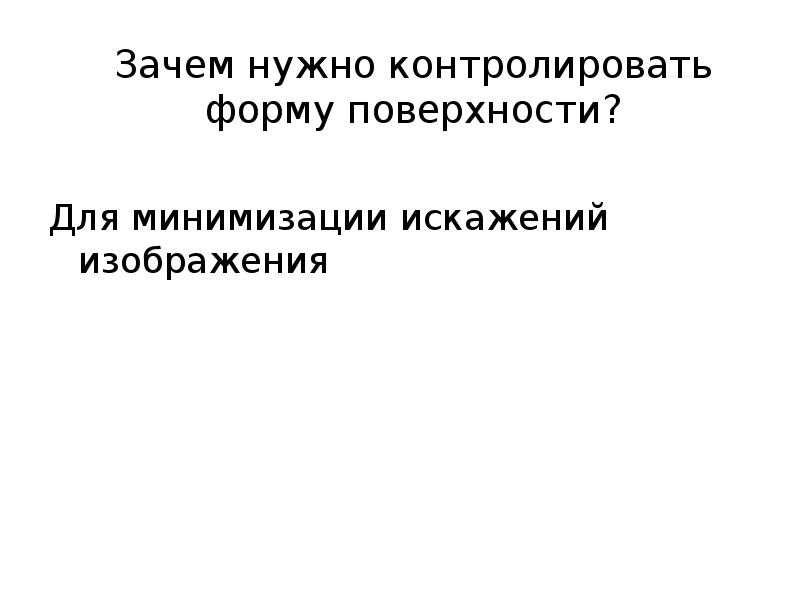

Зачем нужно контролировать форму поверхности? Для минимизации искажений изображения

Слайд 4

Описание слайда:

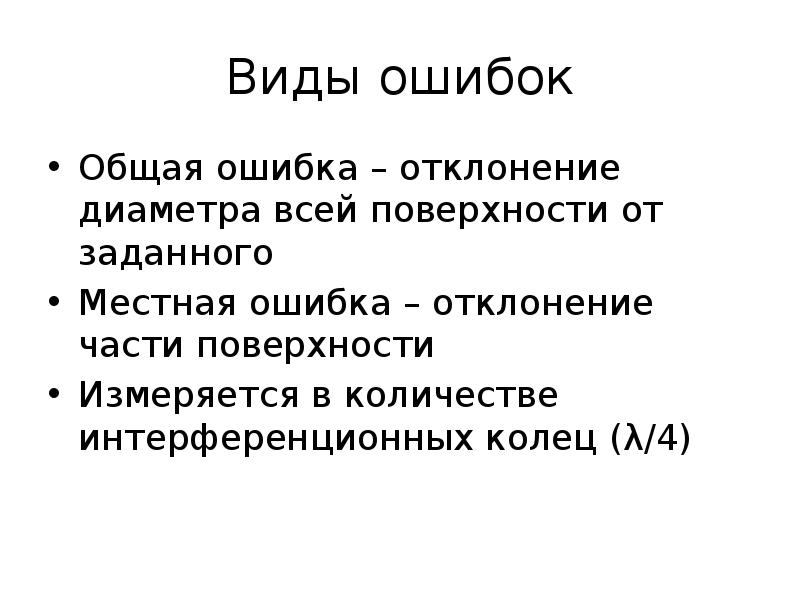

Виды ошибок Общая ошибка – отклонение диаметра всей поверхности от заданного Местная ошибка – отклонение части поверхности Измеряется в количестве интерференционных колец (λ/4)

Слайд 5

Описание слайда:

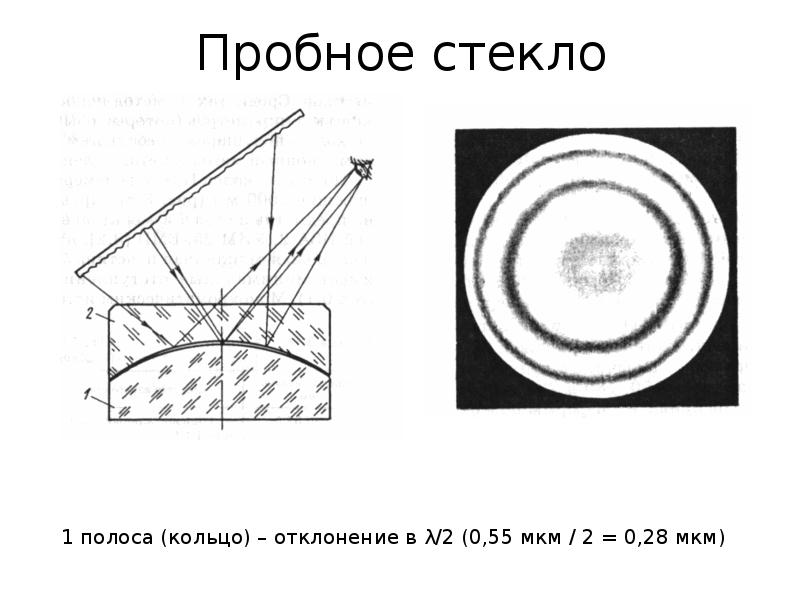

Пробное стекло

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

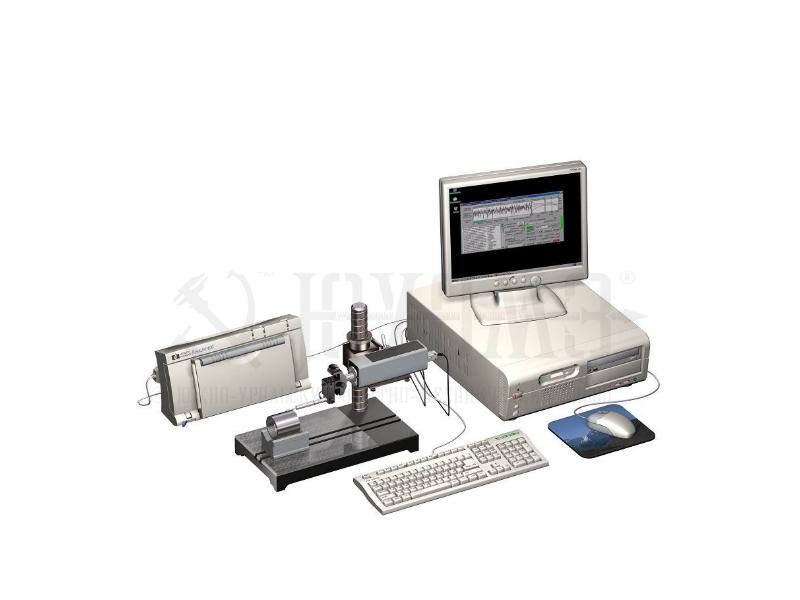

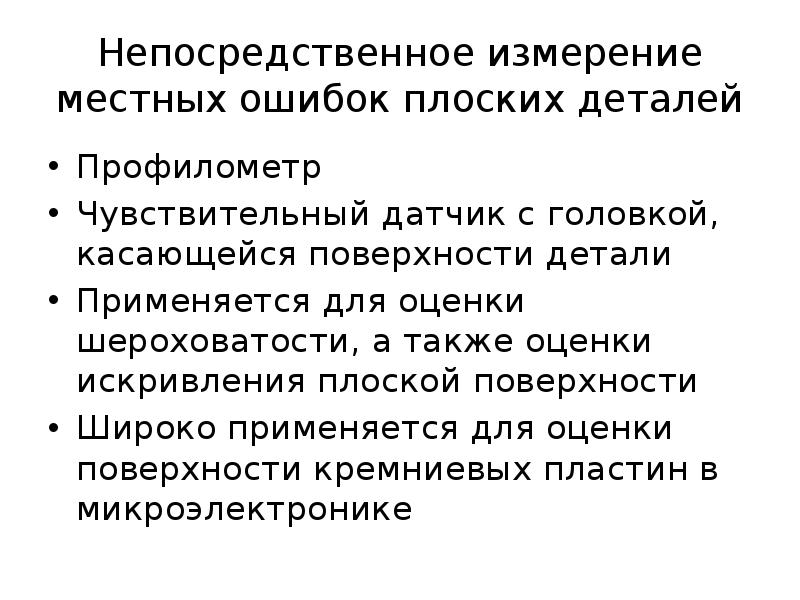

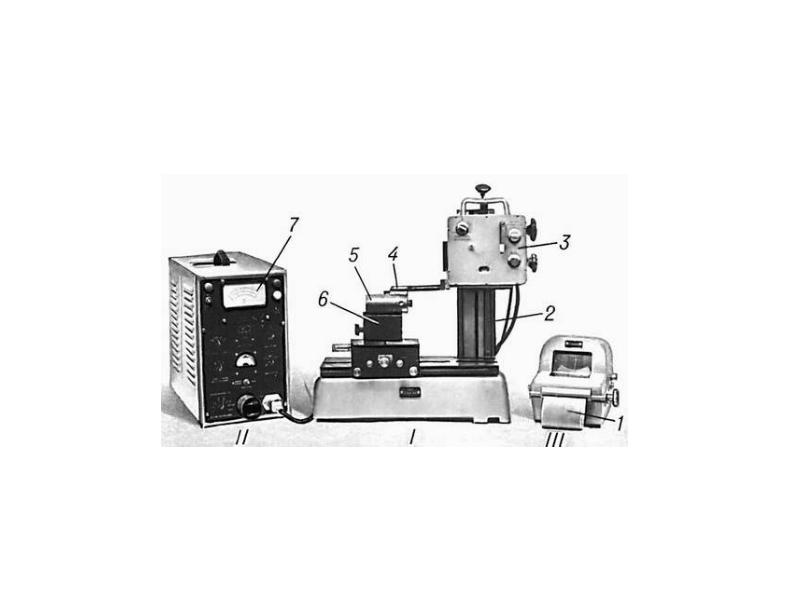

Непосредственное измерение местных ошибок плоских деталей Профилометр Чувствительный датчик с головкой, касающейся поверхности детали Применяется для оценки шероховатости, а также оценки искривления плоской поверхности Широко применяется для оценки поверхности кремниевых пластин в микроэлектронике
