Слайд 1


Лекція №4 Квазістаціонарний струм
Описание слайда:
Лекція №4 Квазістаціонарний струм

Слайд 2

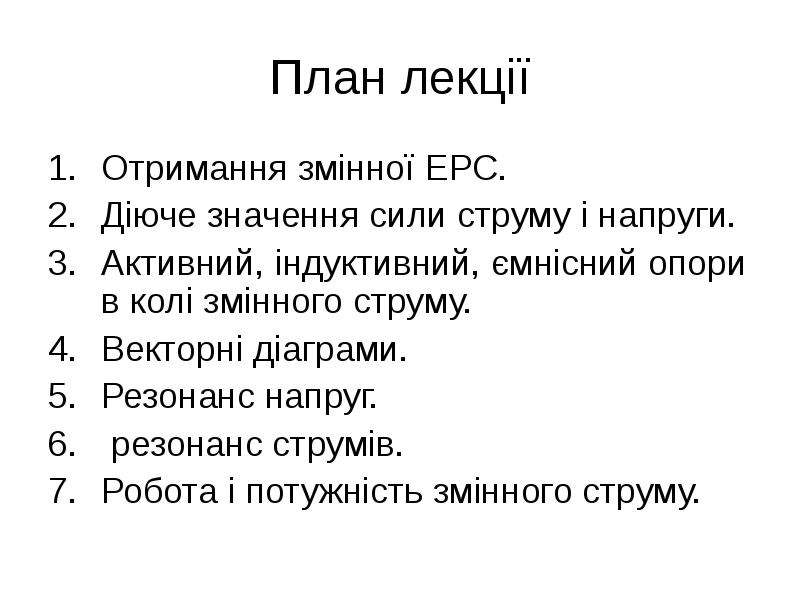

План лекції Отримання змінної ЕРС. Діюче значення сили струму і напруги. Активний, індуктивний, ємнісний опори в колі змінного струму. Векторні...
Описание слайда:
План лекції Отримання змінної ЕРС. Діюче значення сили струму і напруги. Активний, індуктивний, ємнісний опори в колі змінного струму. Векторні діаграми. Резонанс напруг. резонанс струмів. Робота і потужність змінного струму.

Слайд 3

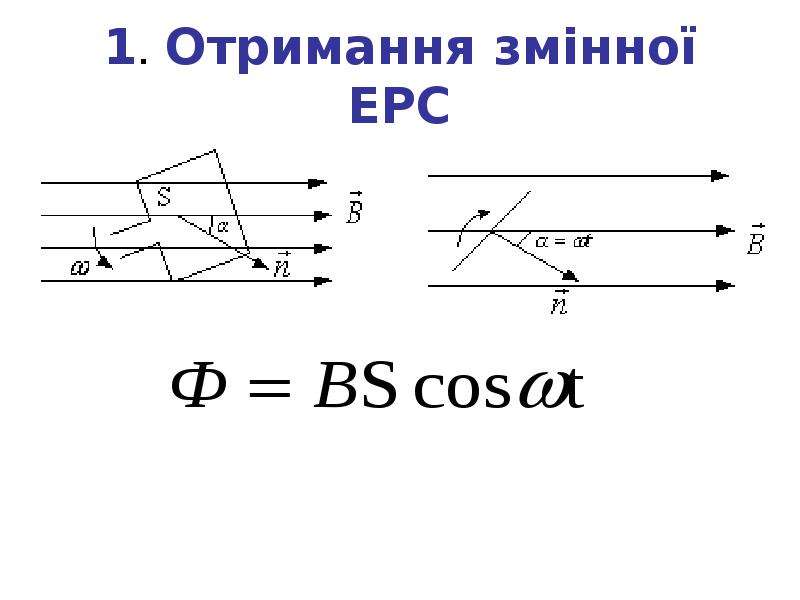

1. Отримання змінної ЕРС
Описание слайда:
1. Отримання змінної ЕРС

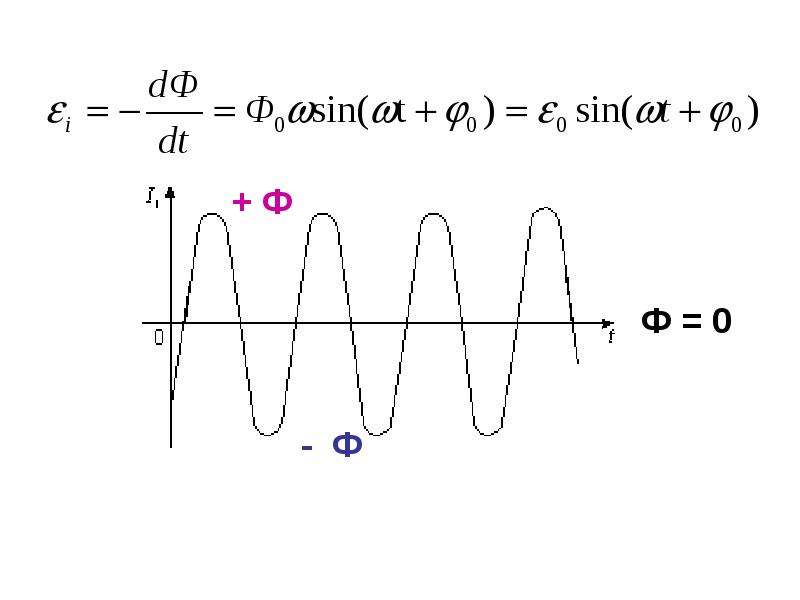

Слайд 4


Квазістаціонарний струм, слайд №4
Описание слайда:

Слайд 5

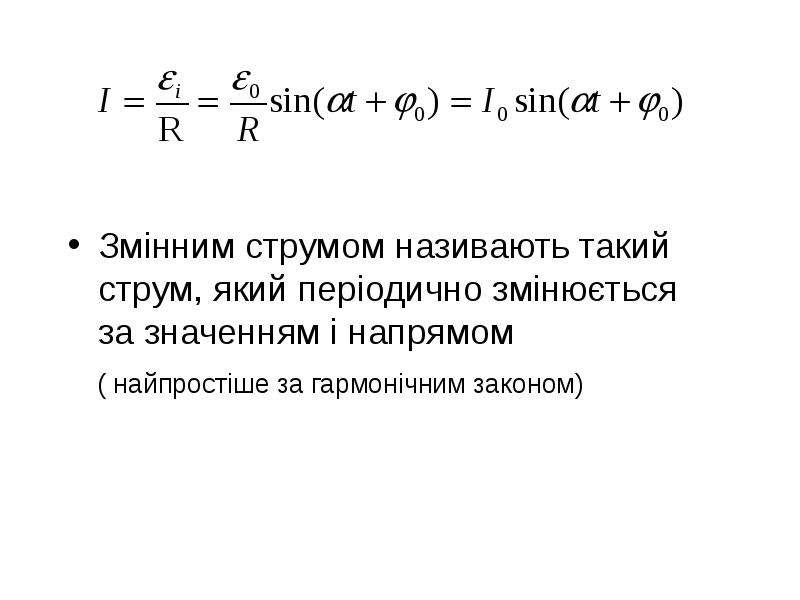

Змінним струмом називають такий струм, який періодично змінюється за значенням і напрямом Змінним струмом називають такий струм, який періодично...
Описание слайда:
Змінним струмом називають такий струм, який періодично змінюється за значенням і напрямом Змінним струмом називають такий струм, який періодично змінюється за значенням і напрямом ( найпростіше за гармонічним законом)

Слайд 6

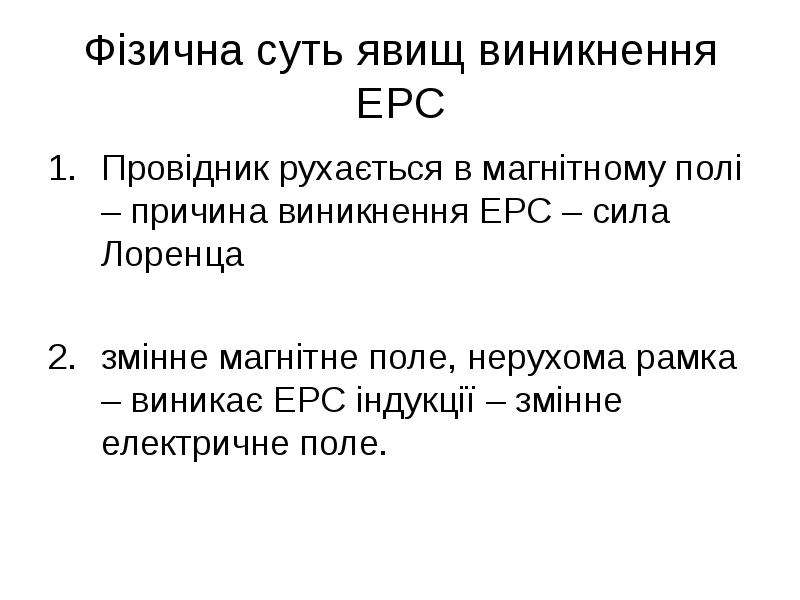

Фізична суть явищ виникнення ЕРС Провідник рухається в магнітному полі – причина виникнення ЕРС – сила Лоренца змінне магнітне поле, нерухома рамка –...
Описание слайда:
Фізична суть явищ виникнення ЕРС Провідник рухається в магнітному полі – причина виникнення ЕРС – сила Лоренца змінне магнітне поле, нерухома рамка – виникає ЕРС індукції – змінне електричне поле.

Слайд 7

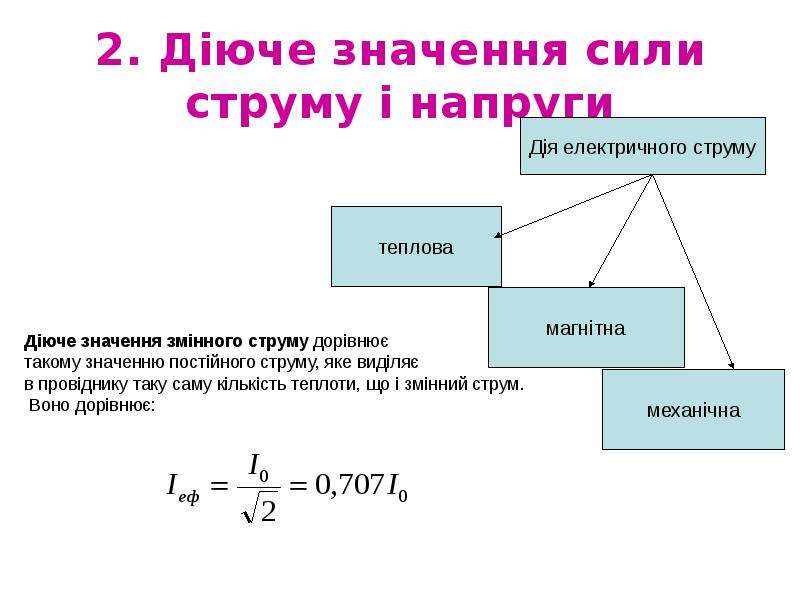

2. Діюче значення сили струму і напруги
Описание слайда:
2. Діюче значення сили струму і напруги

Слайд 8

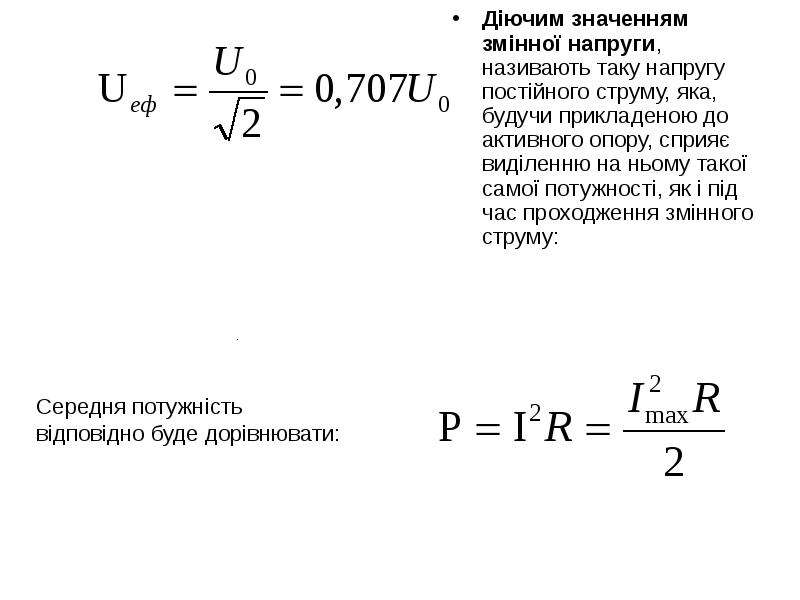

Діючим значенням змінної напруги, називають таку напругу постійного струму, яка, будучи прикладеною до активного опору, сприяє виділенню на ньому...
Описание слайда:
Діючим значенням змінної напруги, називають таку напругу постійного струму, яка, будучи прикладеною до активного опору, сприяє виділенню на ньому такої самої потужності, як і під час проходження змінного струму: Діючим значенням змінної напруги, називають таку напругу постійного струму, яка, будучи прикладеною до активного опору, сприяє виділенню на ньому такої самої потужності, як і під час проходження змінного струму:

Слайд 9

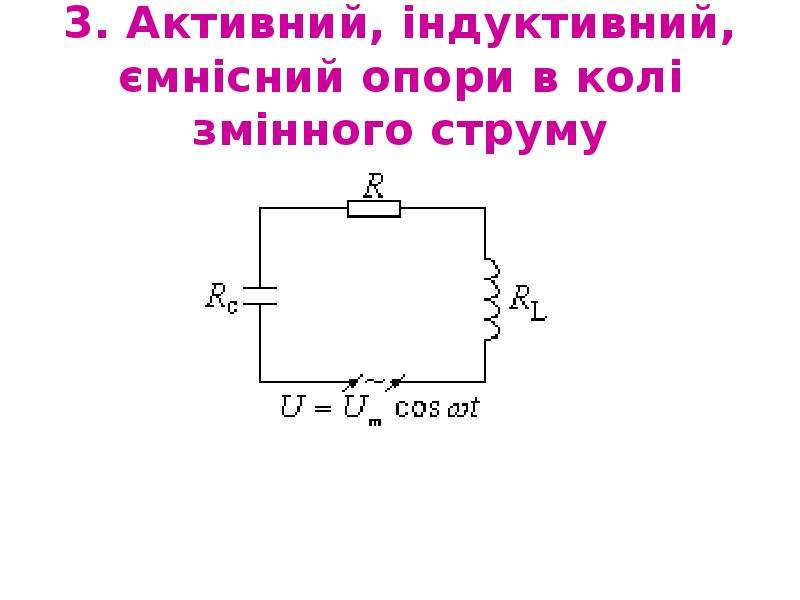

3. Активний, індуктивний, ємнісний опори в колі змінного струму
Описание слайда:
3. Активний, індуктивний, ємнісний опори в колі змінного струму

Слайд 10

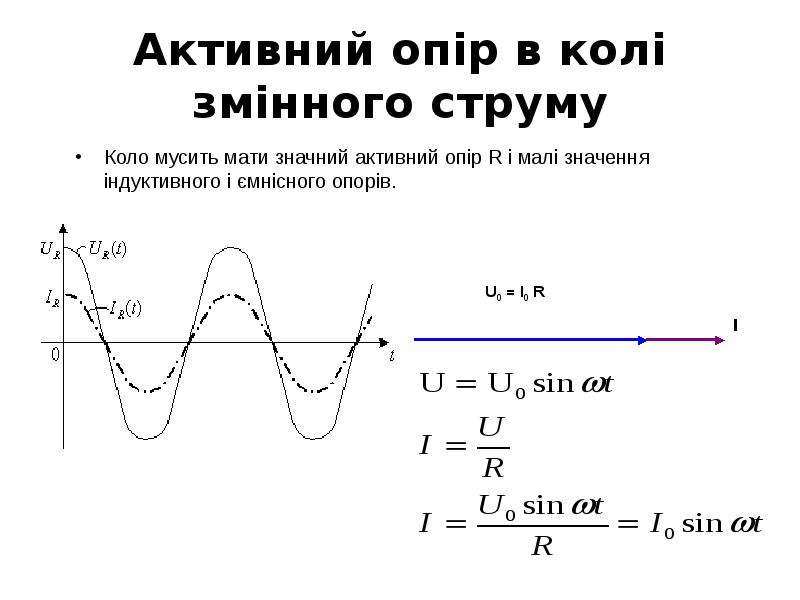

Активний опір в колі змінного струму Коло мусить мати значний активний опір R і малі значення індуктивного і ємнісного опорів.
Описание слайда:
Активний опір в колі змінного струму Коло мусить мати значний активний опір R і малі значення індуктивного і ємнісного опорів.

Слайд 11

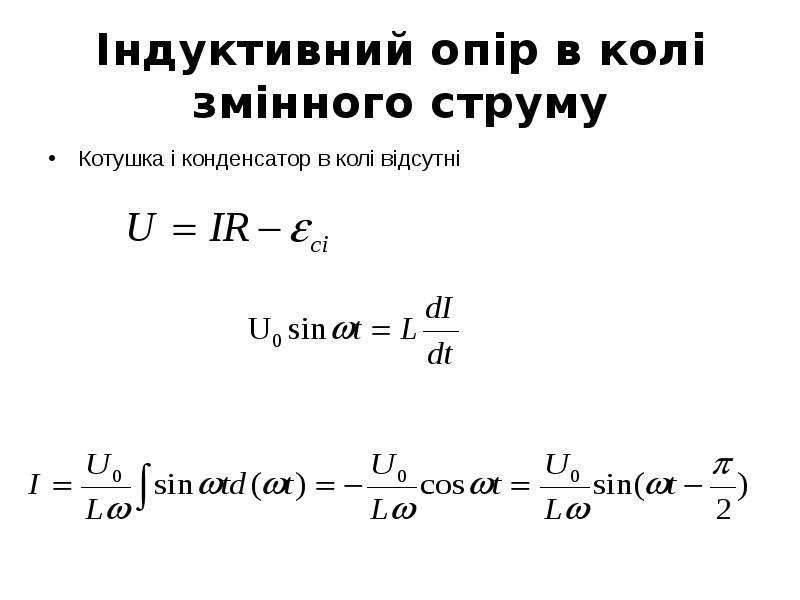

Індуктивний опір в колі змінного струму Котушка і конденсатор в колі відсутні
Описание слайда:
Індуктивний опір в колі змінного струму Котушка і конденсатор в колі відсутні

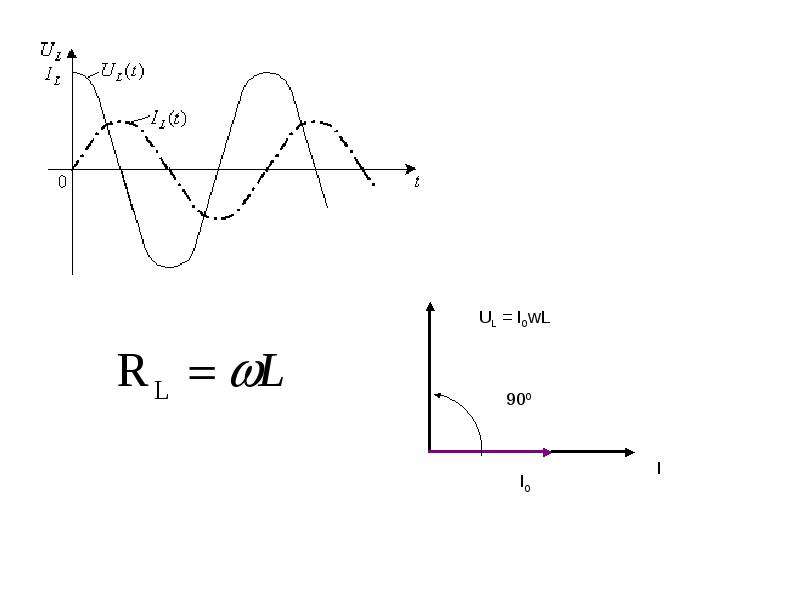

Слайд 12


Квазістаціонарний струм, слайд №12
Описание слайда:

Слайд 13


Ємнісний опір в колі змінного струму Активний і індуктивний опір в колі відсутній
Описание слайда:
Ємнісний опір в колі змінного струму Активний і індуктивний опір в колі відсутній

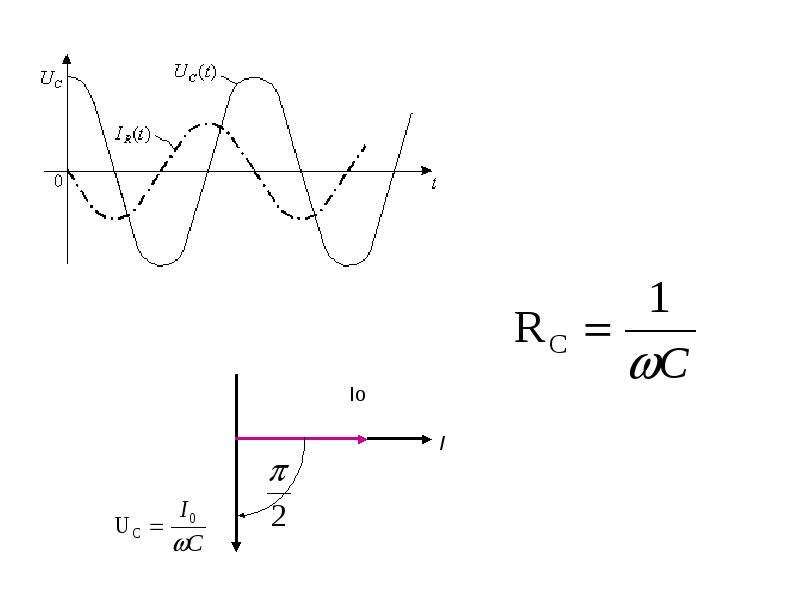

Слайд 14


Квазістаціонарний струм, слайд №14
Описание слайда:

Слайд 15

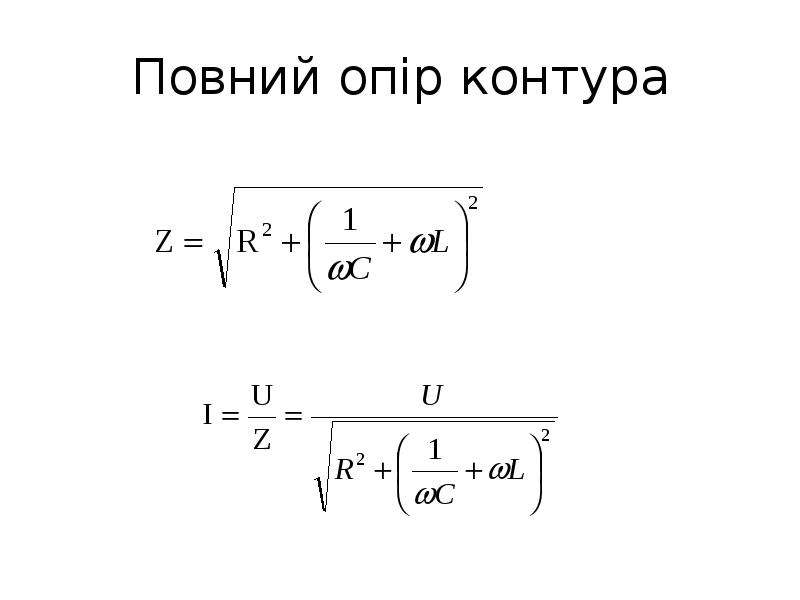

Повний опір контура
Описание слайда:
Повний опір контура

Слайд 16

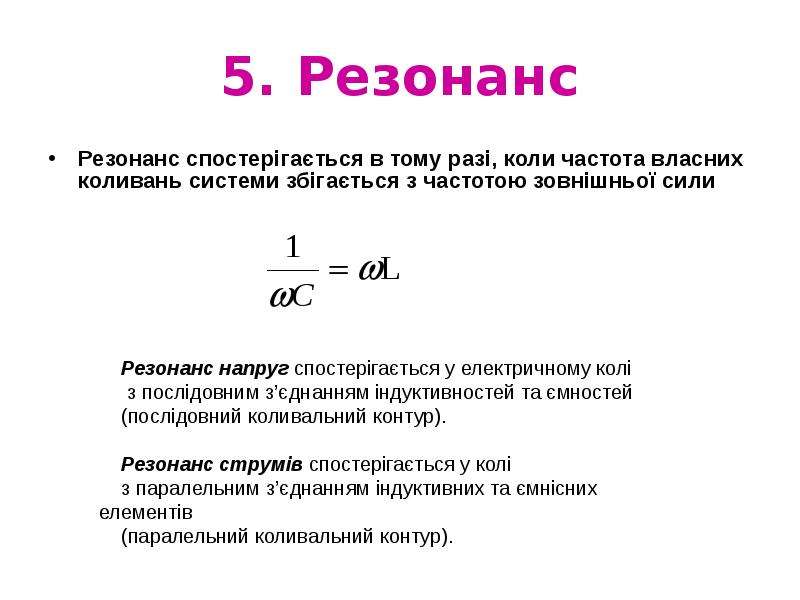

5. Резонанс Резонанс спостерігається в тому разі, коли частота власних коливань системи збігається з частотою зовнішньої сили
Описание слайда:
5. Резонанс Резонанс спостерігається в тому разі, коли частота власних коливань системи збігається з частотою зовнішньої сили

Слайд 17

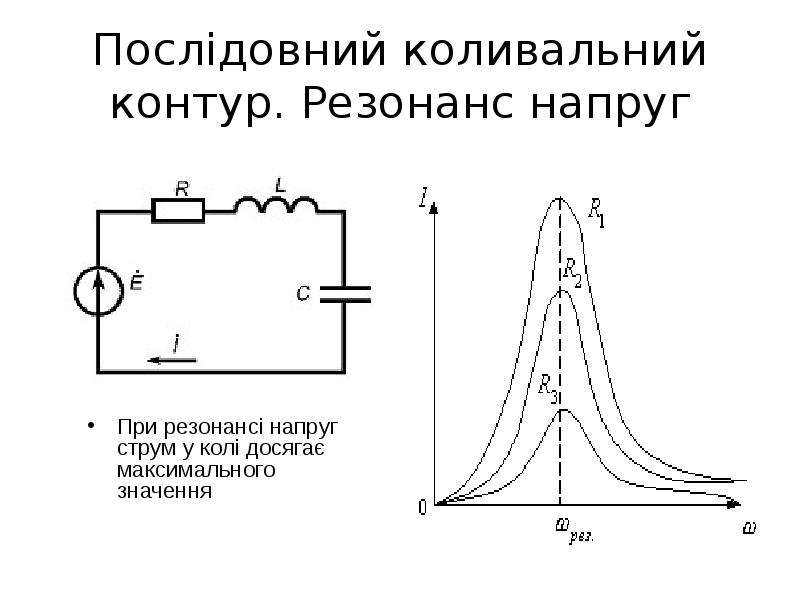

Послідовний коливальний контур. Резонанс напруг При резонансі напруг струм у колі досягає максимального значення
Описание слайда:
Послідовний коливальний контур. Резонанс напруг При резонансі напруг струм у колі досягає максимального значення

Слайд 18

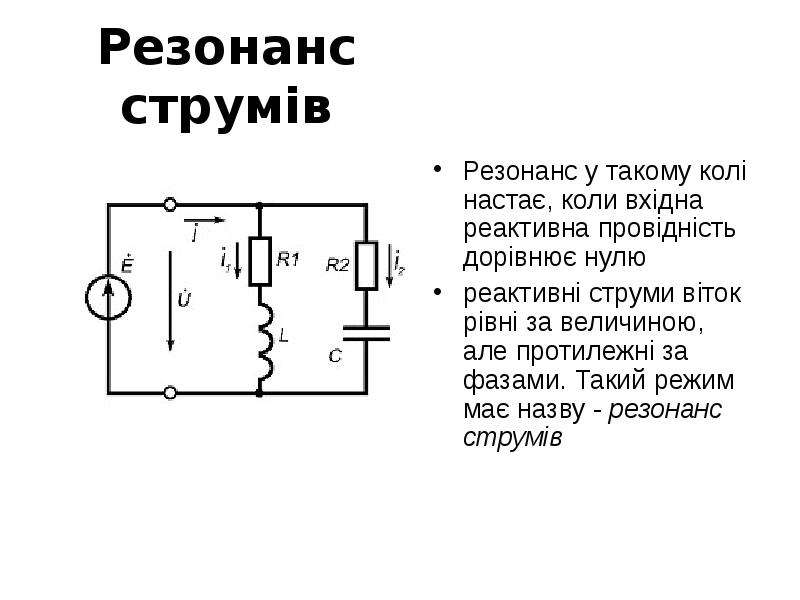

Резонанс струмів Резонанс у такому колі настає, коли вхідна реактивна провідність дорівнює нулю реактивні струми віток рівні за величиною, але...
Описание слайда:
Резонанс струмів Резонанс у такому колі настає, коли вхідна реактивна провідність дорівнює нулю реактивні струми віток рівні за величиною, але протилежні за фазами. Такий режим має назву - резонанс струмів

Слайд 19

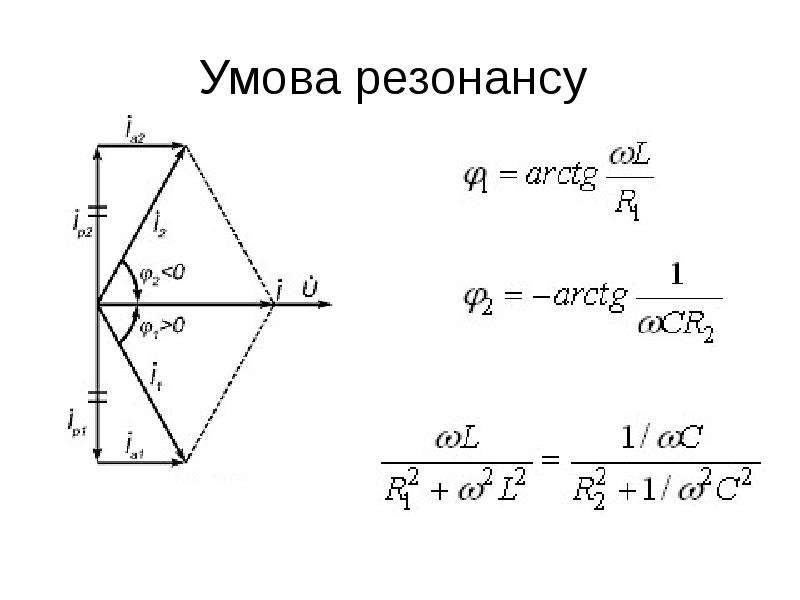

Умова резонансу
Описание слайда:
Умова резонансу

Слайд 20


7. Робота і потужність змінного струму Самостійна робота
Описание слайда:
7. Робота і потужність змінного струму Самостійна робота
