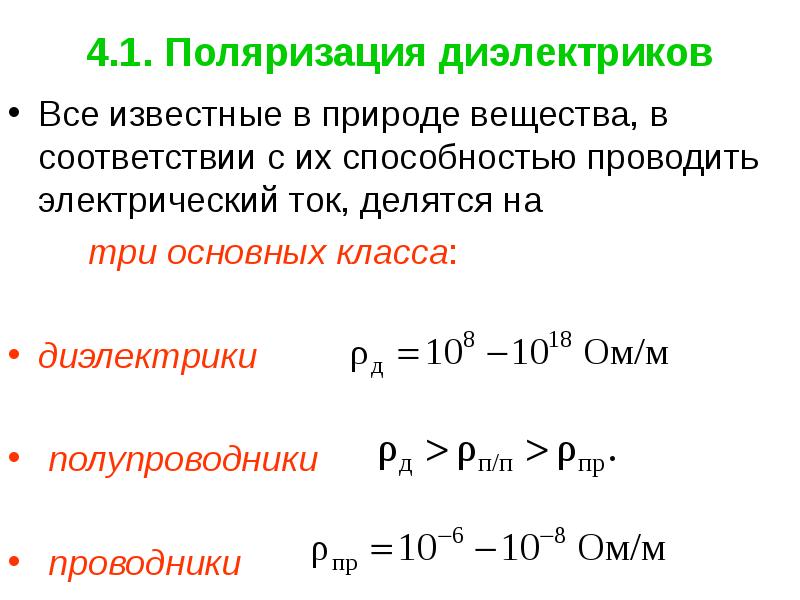

4.1. Поляризация диэлектриков Все известные в природе вещества, в соответствии с их способностью проводить электрический ток, делятся на три основных класса: диэлектрики полупроводники проводники

Слайд 3

Описание слайда:

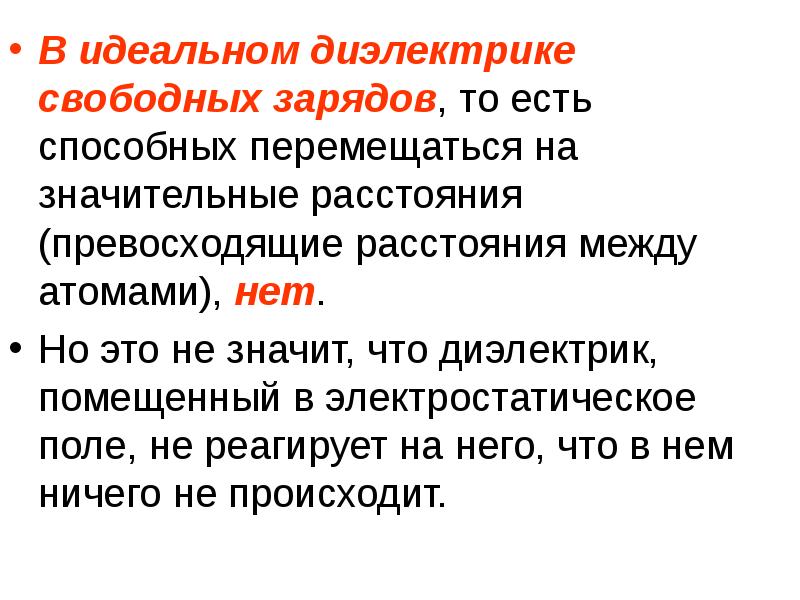

В идеальном диэлектрике свободных зарядов, то есть способных перемещаться на значительные расстояния (превосходящие расстояния между атомами), нет. В идеальном диэлектрике свободных зарядов, то есть способных перемещаться на значительные расстояния (превосходящие расстояния между атомами), нет. Но это не значит, что диэлектрик, помещенный в электростатическое поле, не реагирует на него, что в нем ничего не происходит.

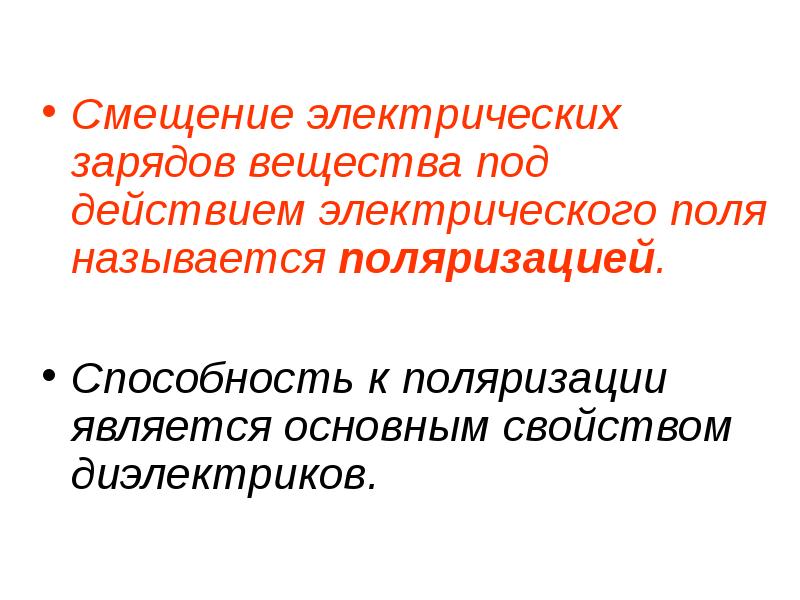

Слайд 4

Описание слайда:

Смещение электрических зарядов вещества под действием электрического поля называется поляризацией. Смещение электрических зарядов вещества под действием электрического поля называется поляризацией. Способность к поляризации является основным свойством диэлектриков.

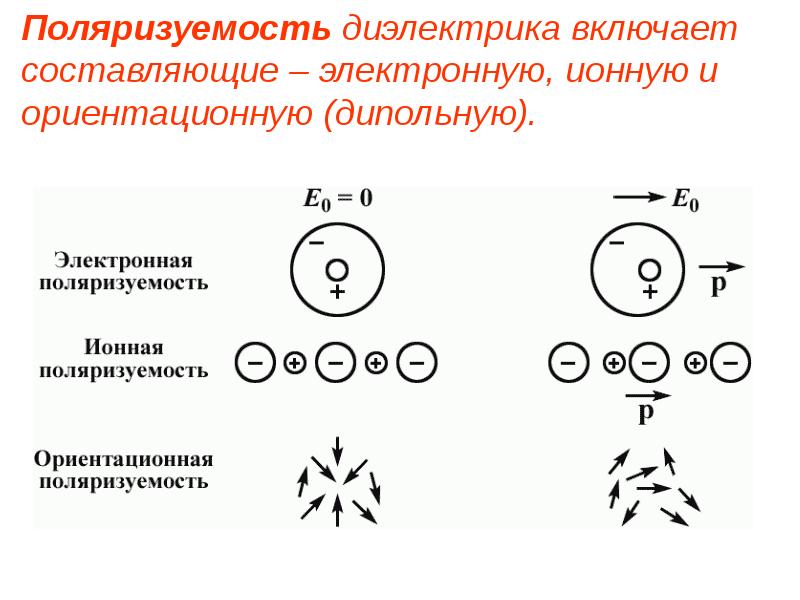

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

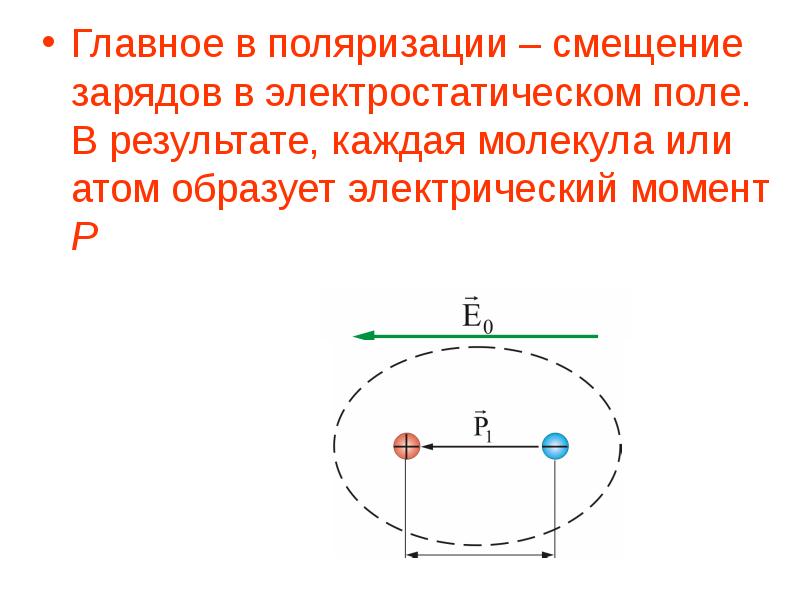

Главное в поляризации – смещение зарядов в электростатическом поле. В результате, каждая молекула или атом образует электрический момент Р Главное в поляризации – смещение зарядов в электростатическом поле. В результате, каждая молекула или атом образует электрический момент Р

Слайд 7

Описание слайда:

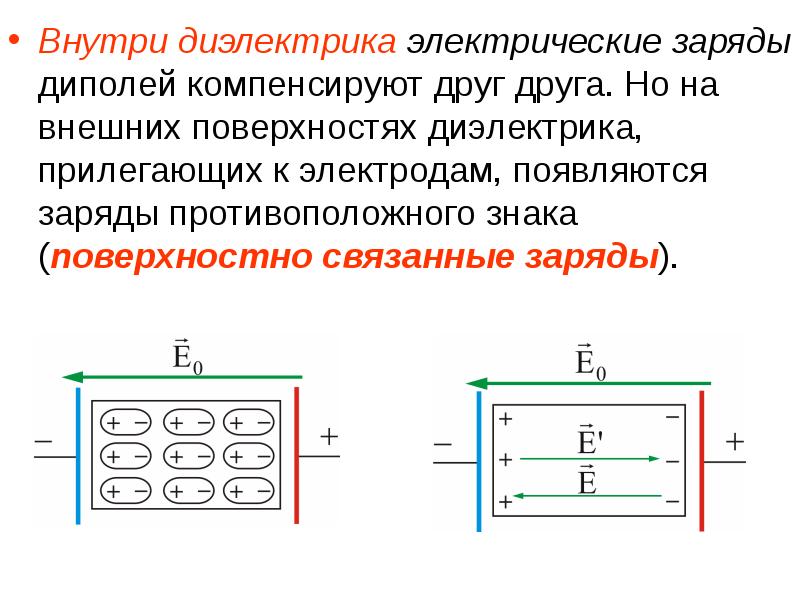

Внутри диэлектрика электрические заряды диполей компенсируют друг друга. Но на внешних поверхностях диэлектрика, прилегающих к электродам, появляются заряды противоположного знака (поверхностно связанные заряды). Внутри диэлектрика электрические заряды диполей компенсируют друг друга. Но на внешних поверхностях диэлектрика, прилегающих к электродам, появляются заряды противоположного знака (поверхностно связанные заряды).

Слайд 8

Описание слайда:

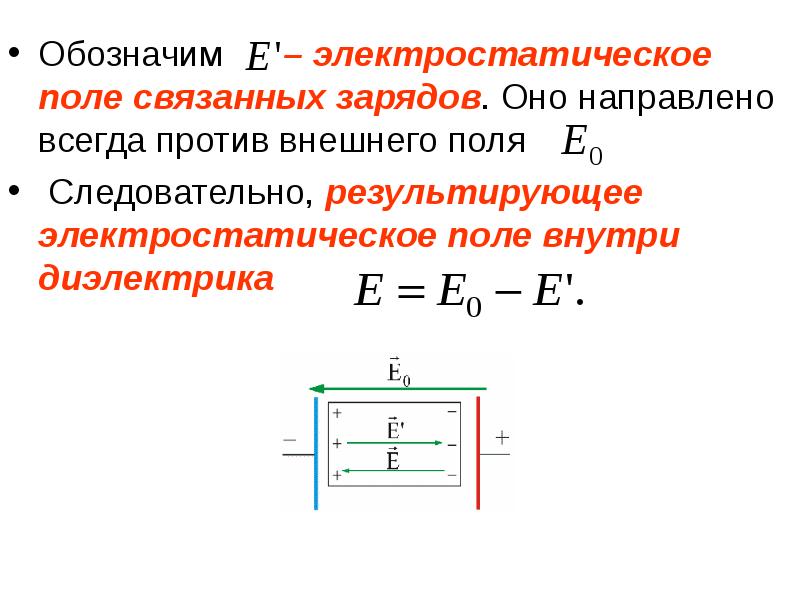

Обозначим – электростатическое поле связанных зарядов. Оно направлено всегда против внешнего поля Обозначим – электростатическое поле связанных зарядов. Оно направлено всегда против внешнего поля Следовательно, результирующее электростатическое поле внутри диэлектрика

Слайд 9

Описание слайда:

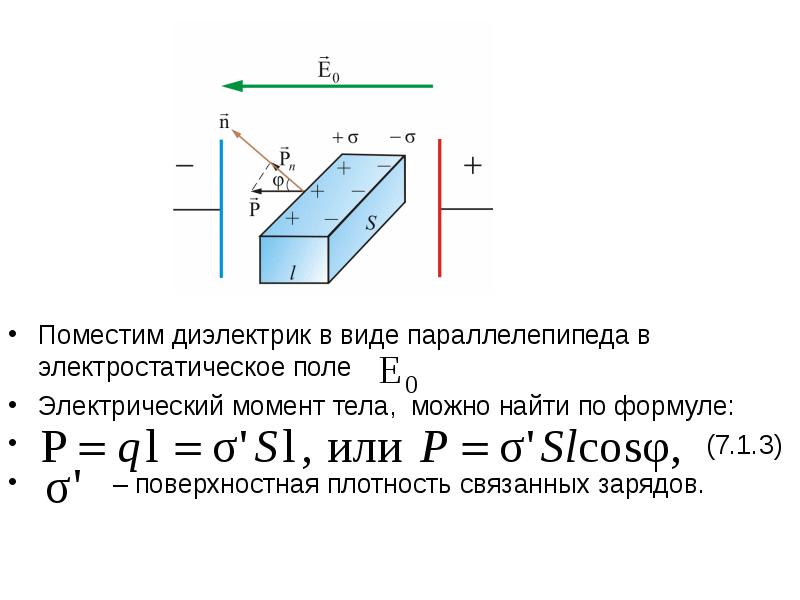

Поместим диэлектрик в виде параллелепипеда в электростатическое поле Поместим диэлектрик в виде параллелепипеда в электростатическое поле Электрический момент тела, можно найти по формуле: (7.1.3) – поверхностная плотность связанных зарядов.

Слайд 10

Описание слайда:

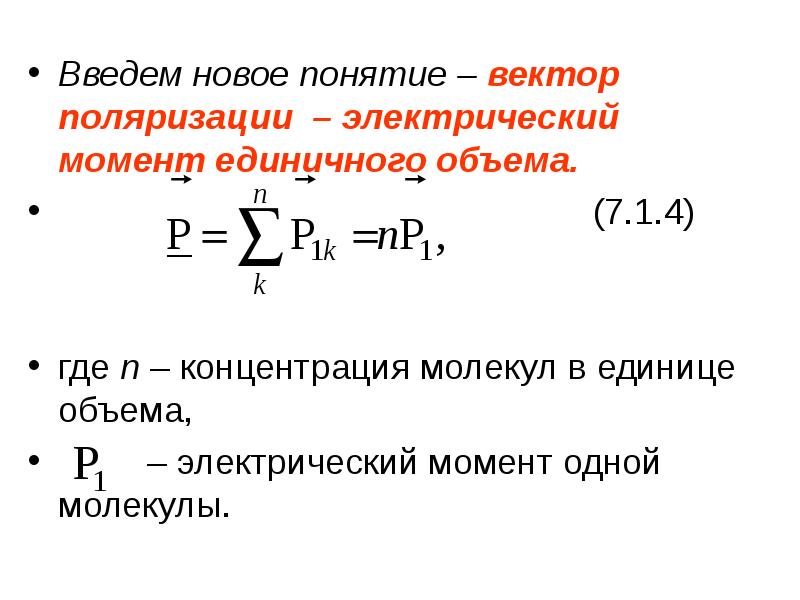

Введем новое понятие – вектор поляризации – электрический момент единичного объема. Введем новое понятие – вектор поляризации – электрический момент единичного объема. (7.1.4) где n – концентрация молекул в единице объема, – электрический момент одной молекулы.

Слайд 11

Описание слайда:

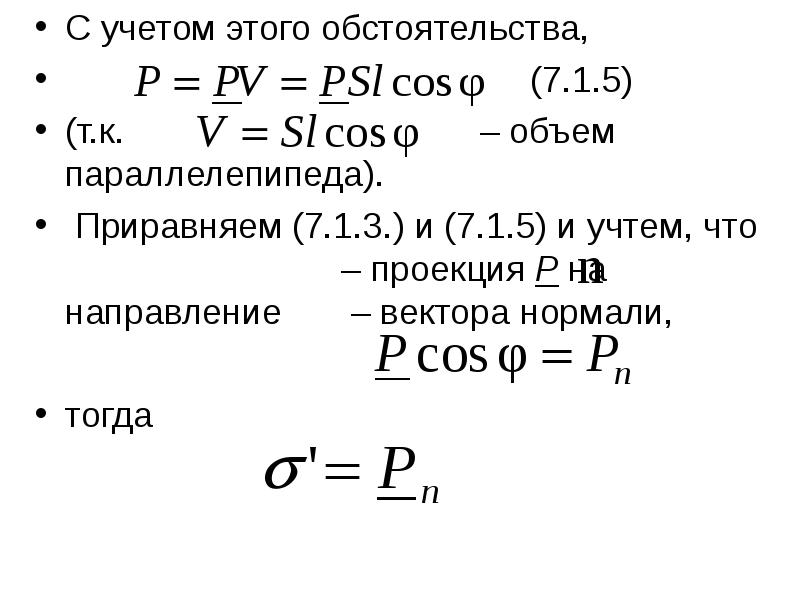

С учетом этого обстоятельства, С учетом этого обстоятельства, (7.1.5) (т.к. – объем параллелепипеда). Приравняем (7.1.3.) и (7.1.5) и учтем, что – проекция P на направление – вектора нормали, тогда

Слайд 12

Описание слайда:

Поверхностная плотность поляризационных зарядов равна нормальной составляющей вектора поляризации в данной точке поверхности. Поверхностная плотность поляризационных зарядов равна нормальной составляющей вектора поляризации в данной точке поверхности. Отсюда следует, что индуцированное в диэлектрике электростатическое поле E' будет влиять только на нормальную составляющую вектора напряженности электростатического поля .

Слайд 13

Описание слайда:

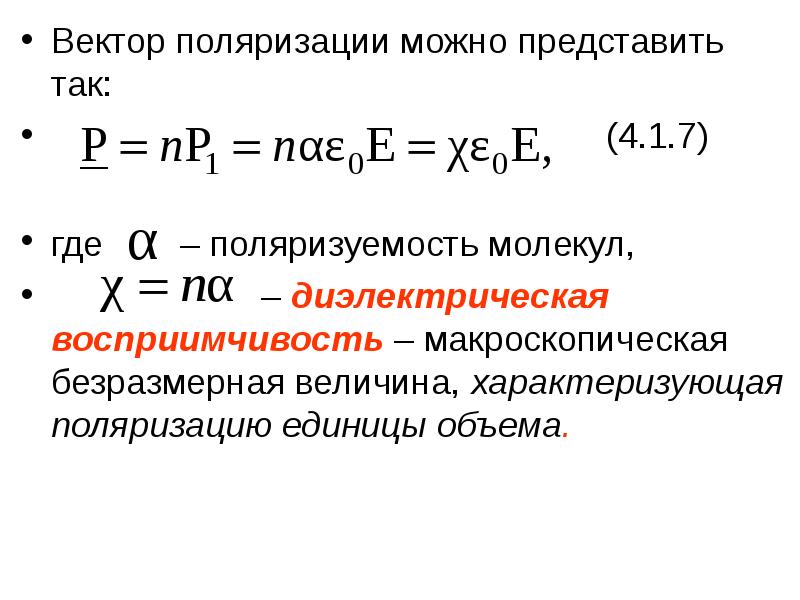

Вектор поляризации можно представить так: Вектор поляризации можно представить так: (4.1.7) где – поляризуемость молекул, – диэлектрическая восприимчивость – макроскопическая безразмерная величина, характеризующая поляризацию единицы объема.

Слайд 14

Описание слайда:

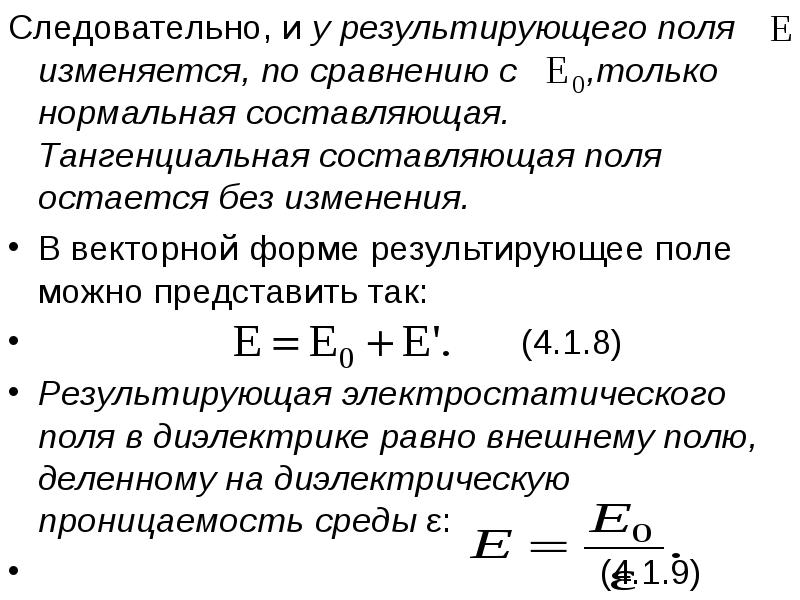

Следовательно, и у результирующего поля изменяется, по сравнению с ,только нормальная составляющая. Тангенциальная составляющая поля остается без изменения. Следовательно, и у результирующего поля изменяется, по сравнению с ,только нормальная составляющая. Тангенциальная составляющая поля остается без изменения. В векторной форме результирующее поле можно представить так: (4.1.8) Результирующая электростатического поля в диэлектрике равно внешнему полю, деленному на диэлектрическую проницаемость среды ε: (4.1.9)

Слайд 15

Описание слайда:

Величина характеризует электрические свойства диэлектрика. Величина характеризует электрические свойства диэлектрика. Физический смысл диэлектрической проницаемости среды ε – величина, показывающая во сколько раз электростатическое поле внутри диэлектрика меньше, чем в вакууме: (4.1.10)

Слайд 16

Описание слайда:

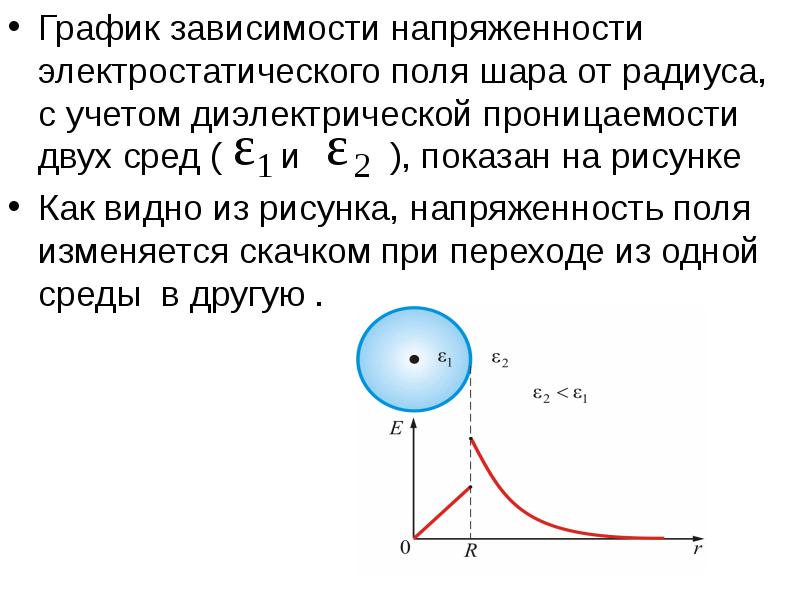

График зависимости напряженности электростатического поля шара от радиуса, с учетом диэлектрической проницаемости двух сред ( и ), показан на рисунке График зависимости напряженности электростатического поля шара от радиуса, с учетом диэлектрической проницаемости двух сред ( и ), показан на рисунке Как видно из рисунка, напряженность поля изменяется скачком при переходе из одной среды в другую .

Слайд 17

Описание слайда:

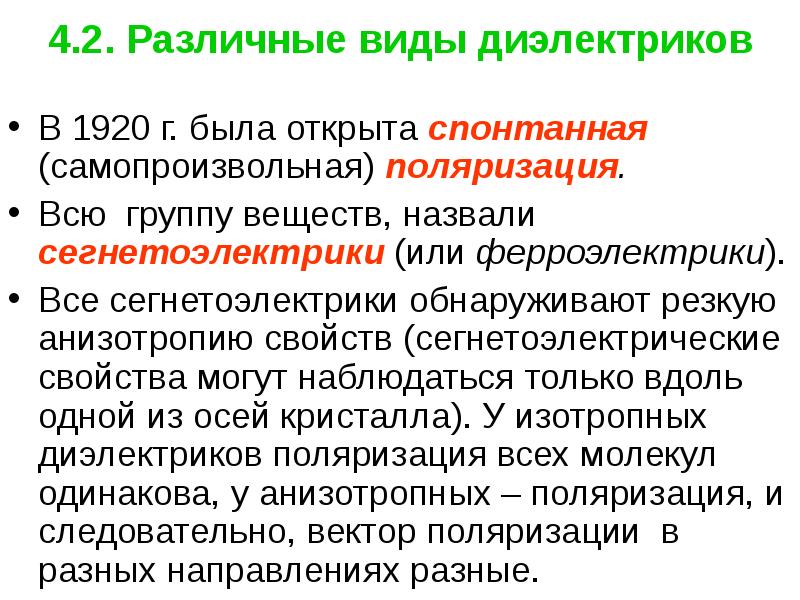

4.2. Различные виды диэлектриков В 1920 г. была открыта спонтанная (самопроизвольная) поляризация. Всю группу веществ, назвали сегнетоэлектрики (или ферроэлектрики). Все сегнетоэлектрики обнаруживают резкую анизотропию свойств (сегнетоэлектрические свойства могут наблюдаться только вдоль одной из осей кристалла). У изотропных диэлектриков поляризация всех молекул одинакова, у анизотропных – поляризация, и следовательно, вектор поляризации в разных направлениях разные.

Слайд 18

Описание слайда:

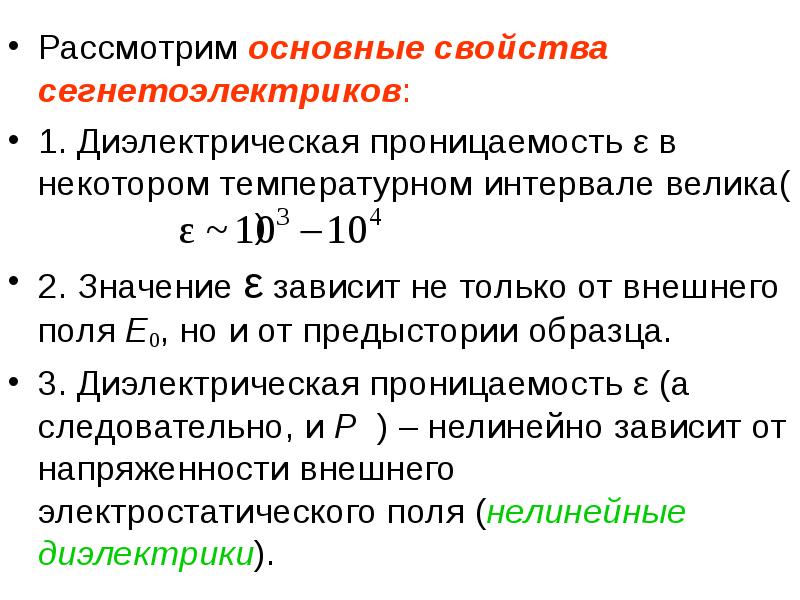

Рассмотрим основные свойства сегнетоэлектриков: Рассмотрим основные свойства сегнетоэлектриков: 1. Диэлектрическая проницаемость ε в некотором температурном интервале велика( ). 2. Значение ε зависит не только от внешнего поля E0, но и от предыстории образца. 3. Диэлектрическая проницаемость ε (а следовательно, и Р ) – нелинейно зависит от напряженности внешнего электростатического поля (нелинейные диэлектрики).

Слайд 19

Описание слайда:

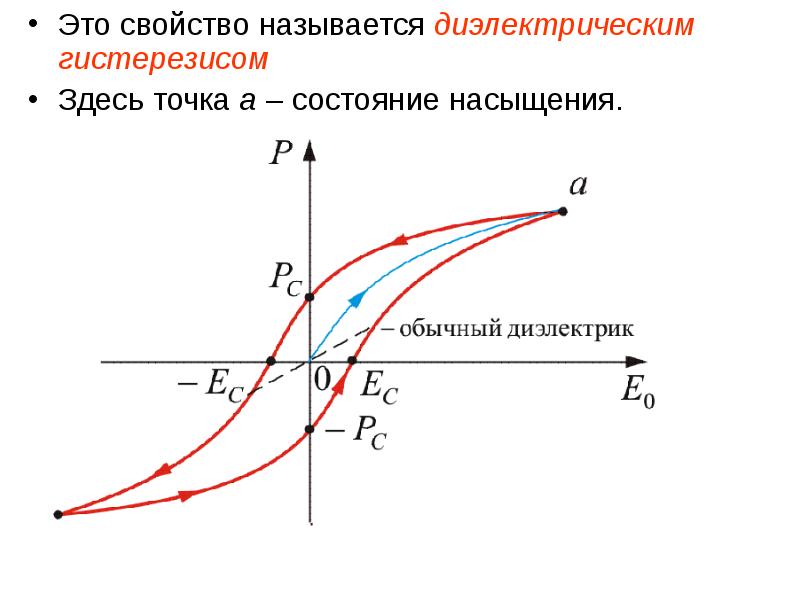

Это свойство называется диэлектрическим гистерезисом Это свойство называется диэлектрическим гистерезисом Здесь точка а – состояние насыщения.

Слайд 20

Описание слайда:

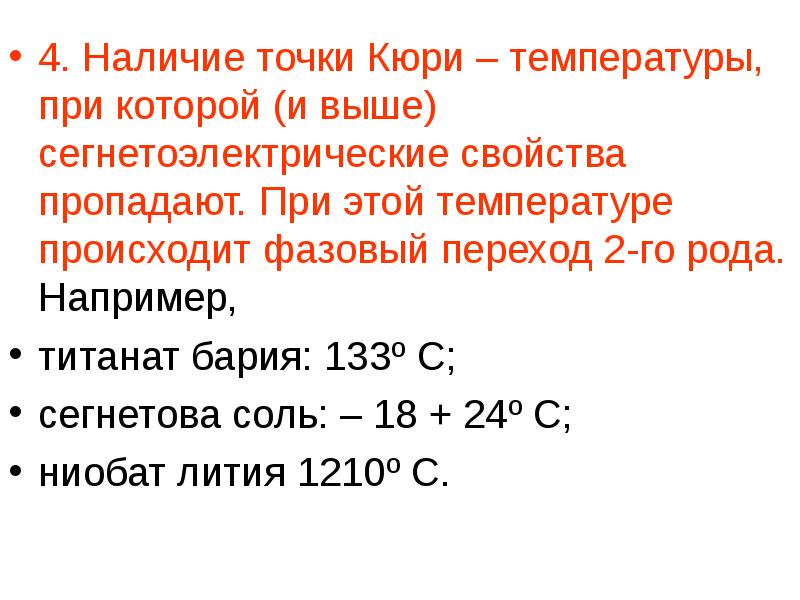

4. Наличие точки Кюри – температуры, при которой (и выше) сегнетоэлектрические свойства пропадают. При этой температуре происходит фазовый переход 2-го рода. Например, 4. Наличие точки Кюри – температуры, при которой (и выше) сегнетоэлектрические свойства пропадают. При этой температуре происходит фазовый переход 2-го рода. Например, титанат бария: 133º С; сегнетова соль: – 18 + 24º С; ниобат лития 1210º С.

Слайд 21

Описание слайда:

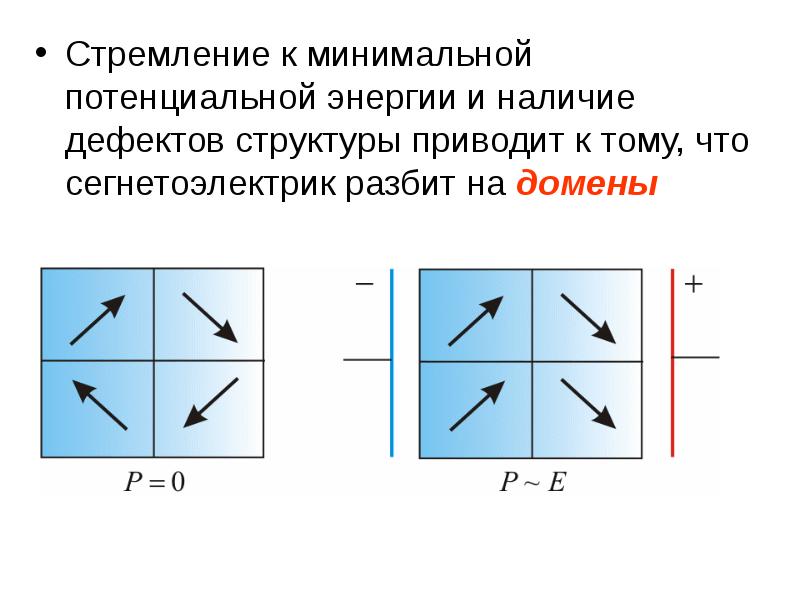

Стремление к минимальной потенциальной энергии и наличие дефектов структуры приводит к тому, что сегнетоэлектрик разбит на домены Стремление к минимальной потенциальной энергии и наличие дефектов структуры приводит к тому, что сегнетоэлектрик разбит на домены

Слайд 22

Описание слайда:

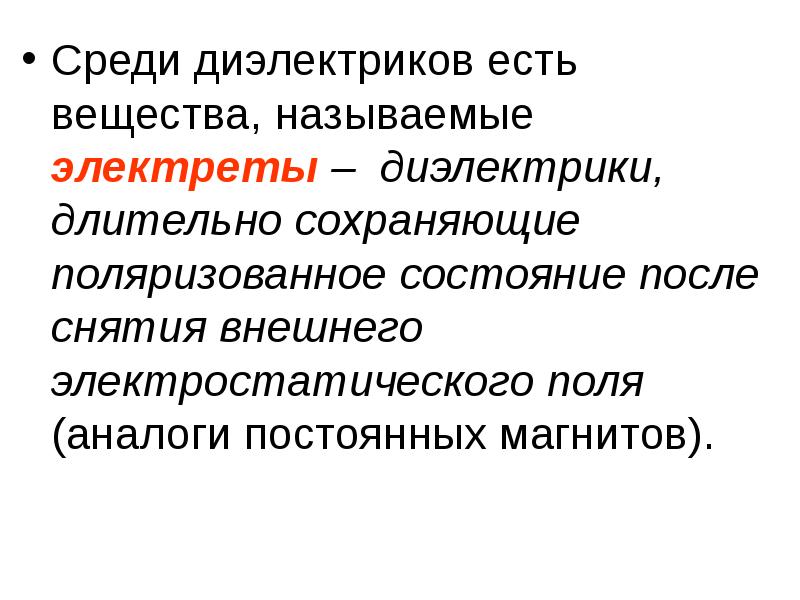

Среди диэлектриков есть вещества, называемые электреты – диэлектрики, длительно сохраняющие поляризованное состояние после снятия внешнего электростатического поля (аналоги постоянных магнитов). Среди диэлектриков есть вещества, называемые электреты – диэлектрики, длительно сохраняющие поляризованное состояние после снятия внешнего электростатического поля (аналоги постоянных магнитов).

Слайд 23

Описание слайда:

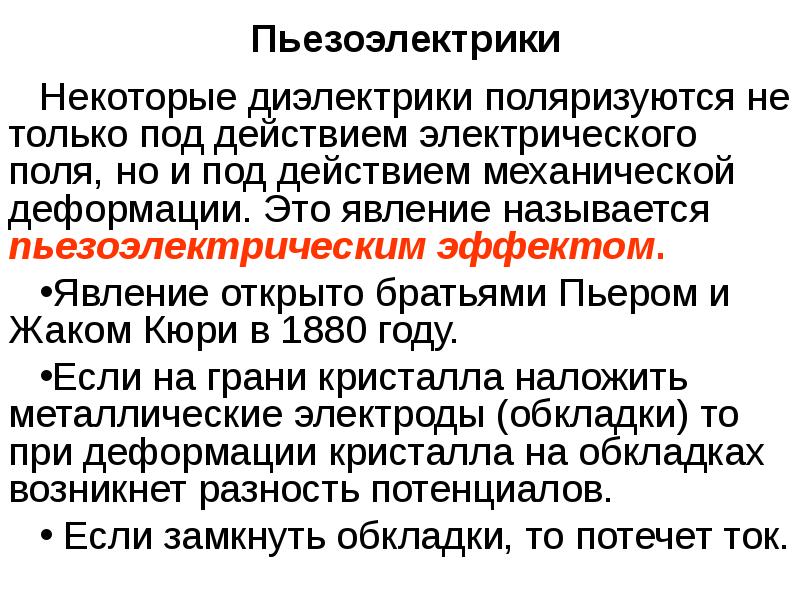

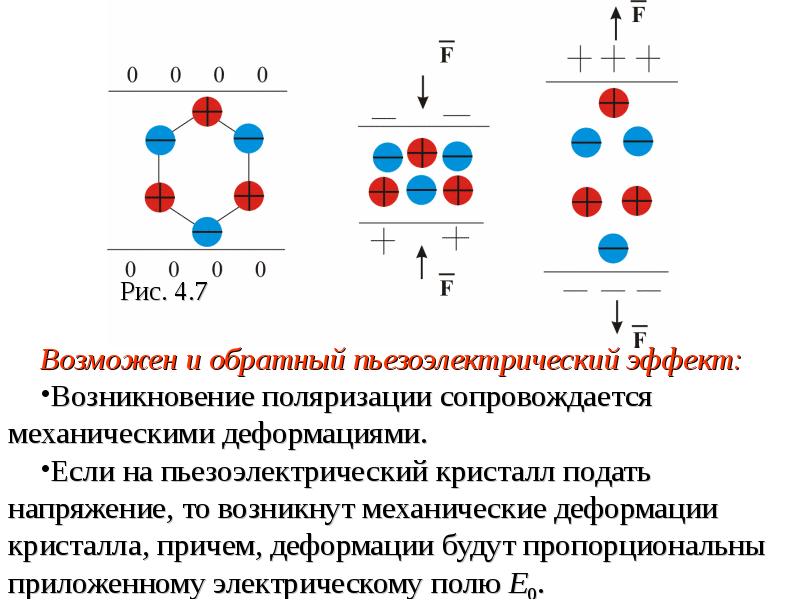

Пьезоэлектрики Некоторые диэлектрики поляризуются не только под действием электрического поля, но и под действием механической деформации. Это явление называется пьезоэлектрическим эффектом. Явление открыто братьями Пьером и Жаком Кюри в 1880 году. Если на грани кристалла наложить металлические электроды (обкладки) то при деформации кристалла на обкладках возникнет разность потенциалов. Если замкнуть обкладки, то потечет ток.

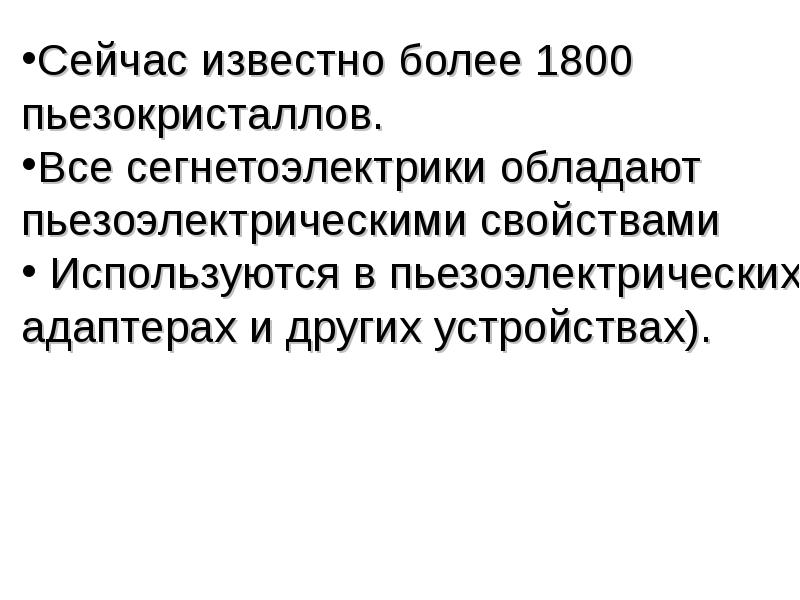

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

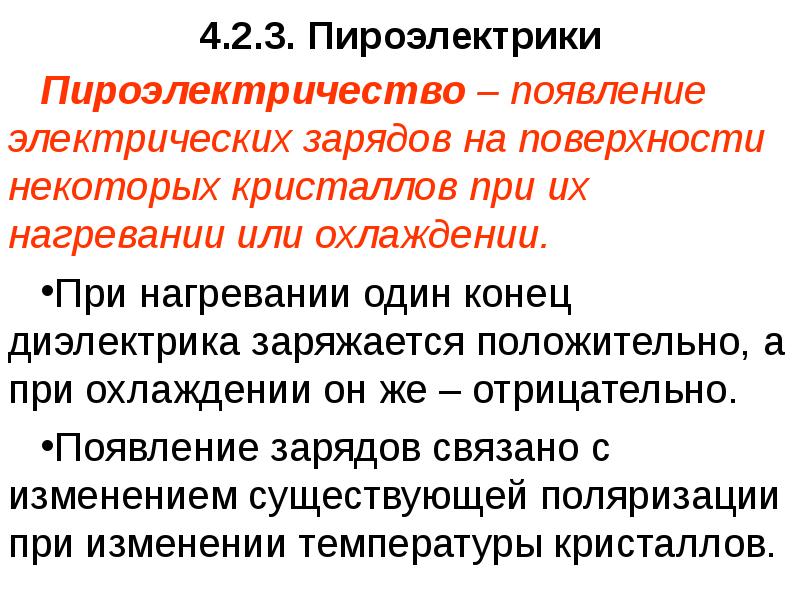

4.2.3. Пироэлектрики Пироэлектричество – появление электрических зарядов на поверхности некоторых кристаллов при их нагревании или охлаждении. При нагревании один конец диэлектрика заряжается положительно, а при охлаждении он же – отрицательно. Появление зарядов связано с изменением существующей поляризации при изменении температуры кристаллов.

Слайд 27

Описание слайда:

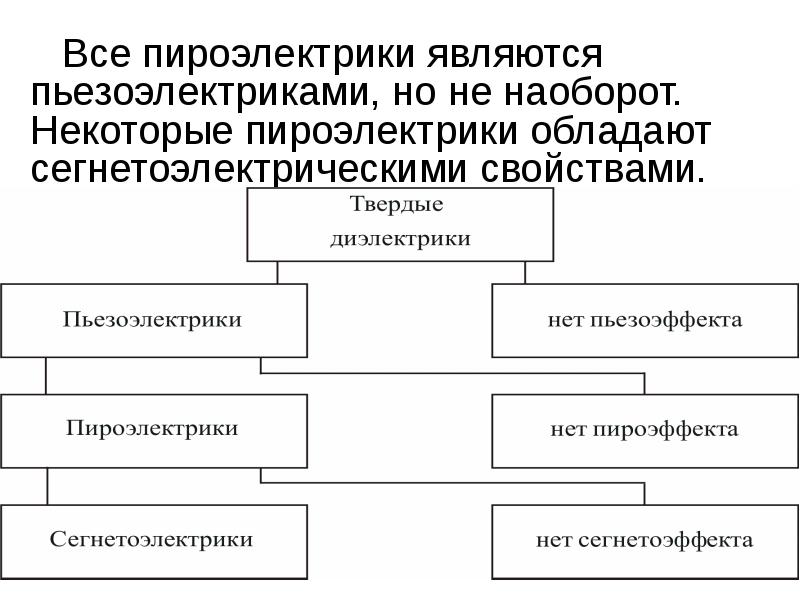

Все пироэлектрики являются пьезоэлектриками, но не наоборот. Некоторые пироэлектрики обладают сегнетоэлектрическими свойствами. Все пироэлектрики являются пьезоэлектриками, но не наоборот. Некоторые пироэлектрики обладают сегнетоэлектрическими свойствами.

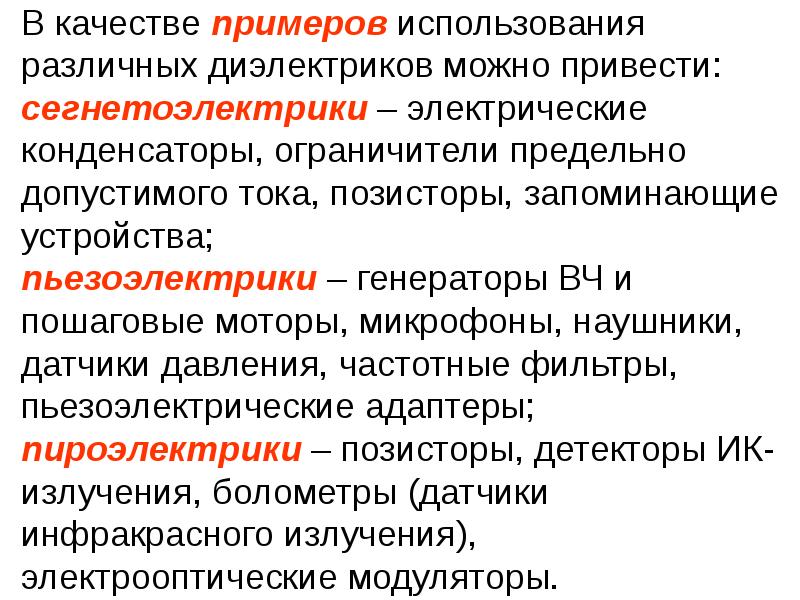

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

4.3. Вектор электрического смещения Имеем границу раздела двух сред с ε1 и ε2, так что, ε1 < ε2 (рис. 4.8).

Слайд 30

Описание слайда:

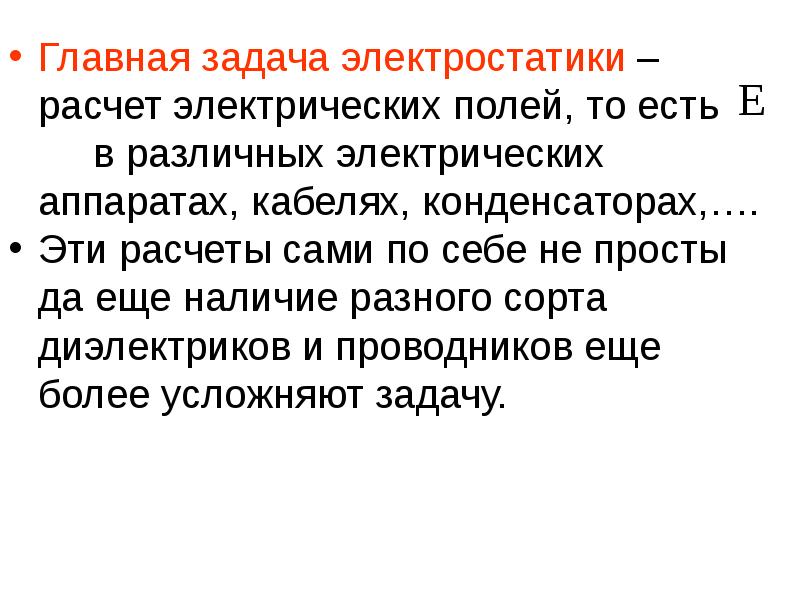

Главная задача электростатики – расчет электрических полей, то есть в различных электрических аппаратах, кабелях, конденсаторах,…. Главная задача электростатики – расчет электрических полей, то есть в различных электрических аппаратах, кабелях, конденсаторах,…. Эти расчеты сами по себе не просты да еще наличие разного сорта диэлектриков и проводников еще более усложняют задачу.

Слайд 31

Описание слайда:

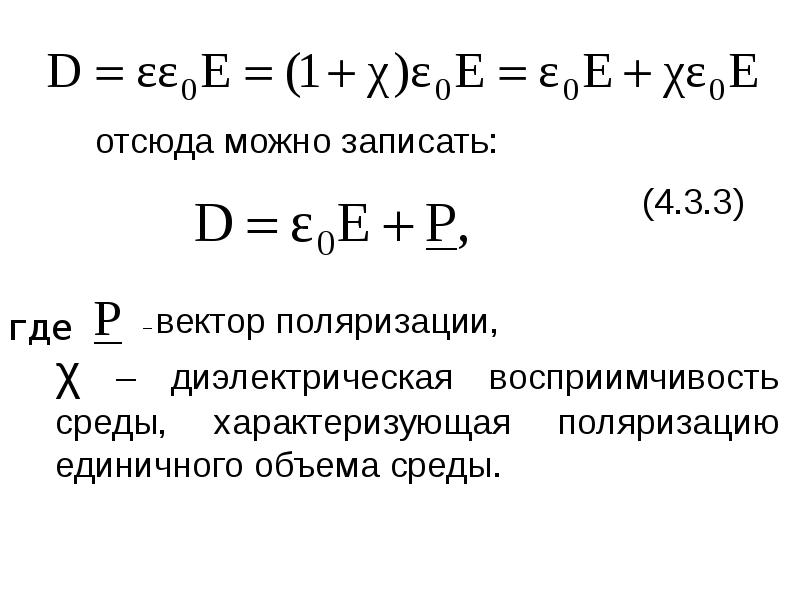

Для упрощения расчетов была введена новая векторная величина – вектор электрического смещения (электрическая индукция). Для упрощения расчетов была введена новая векторная величина – вектор электрического смещения (электрическая индукция). (4.3.1) Из предыдущих рассуждений E1ε1 = ε2E2 тогда ε0ε1E1 = ε0ε2E2 отсюда и

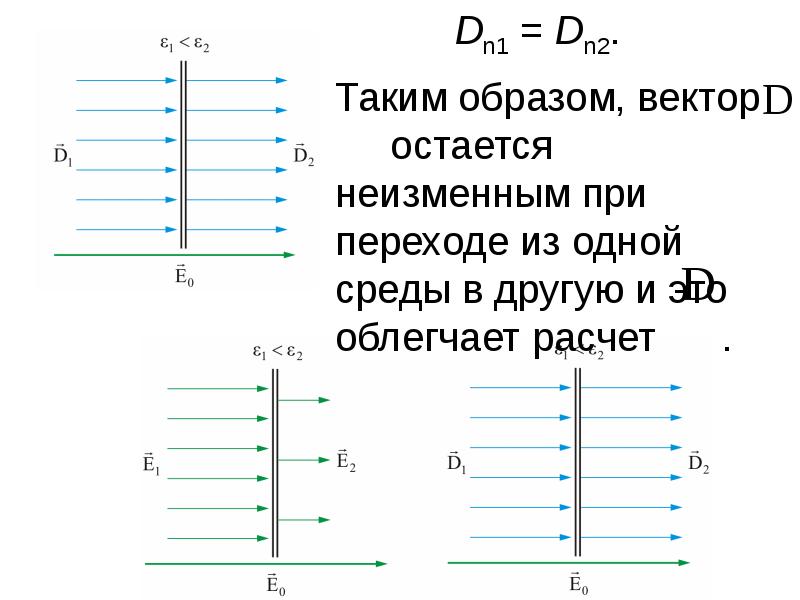

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Зная и ε, легко рассчитывать Зная и ε, легко рассчитывать

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

Для точечного заряда в вакууме Для точечного заряда в вакууме Для имеет место принцип суперпозиции, как и для , т.е.

Слайд 36

Описание слайда:

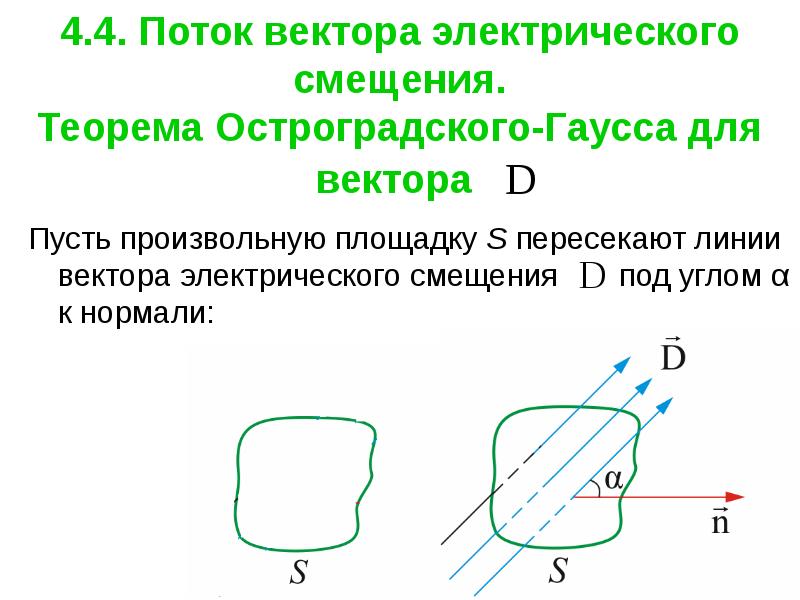

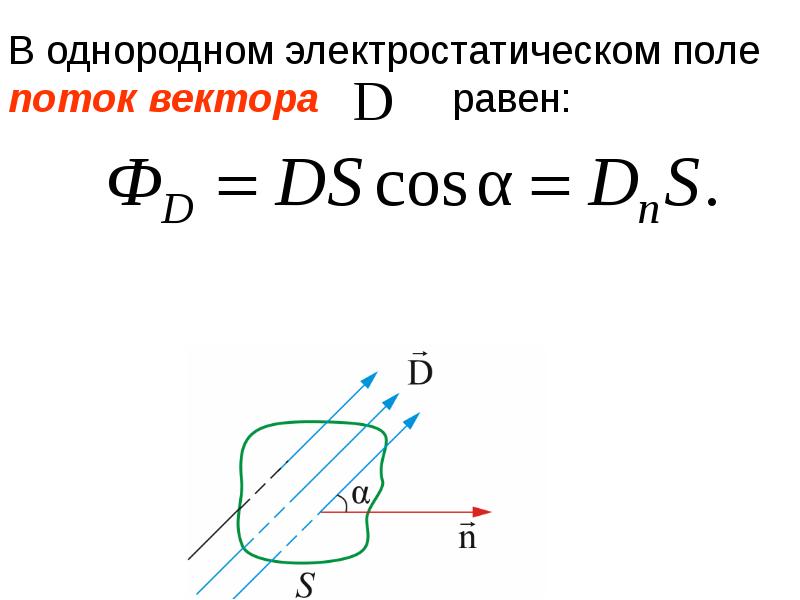

4.4. Поток вектора электрического смещения. Теорема Остроградского-Гаусса для вектора Пусть произвольную площадку S пересекают линии вектора электрического смещения под углом α к нормали:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

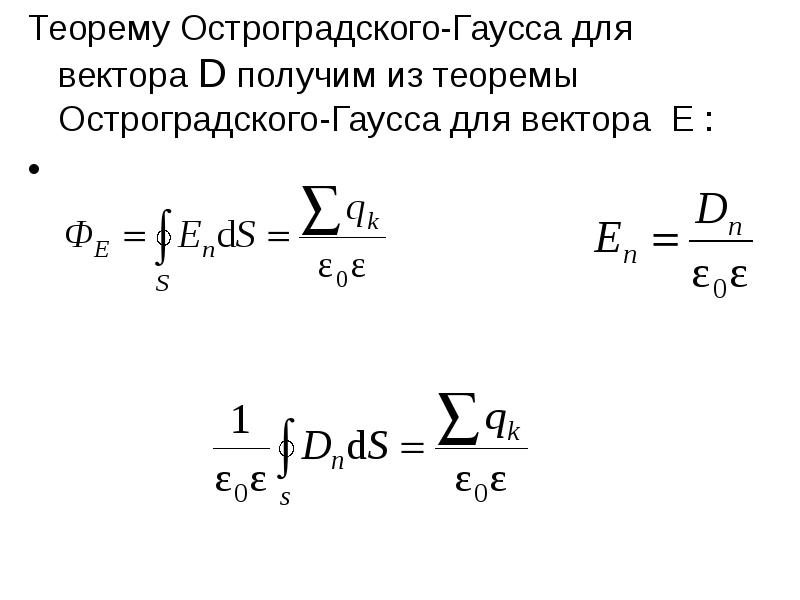

Теорему Остроградского-Гаусса для вектора D получим из теоремы Остроградского-Гаусса для вектора E : Теорему Остроградского-Гаусса для вектора D получим из теоремы Остроградского-Гаусса для вектора E :

Слайд 39

Описание слайда:

Теорема Остроградского-Гаусса для Теорема Остроградского-Гаусса для (4.4.1) Поток вектора через любую замкнутую поверхность определяется только свободными зарядами, а не всеми зарядами внутри объема, ограниченного данной поверхностью. Это позволяет не рассматривать связанные (поляризованные) заряды, влияющие на и упрощает решение многих задач. В этом смысл введения вектора .

Слайд 40

Описание слайда:

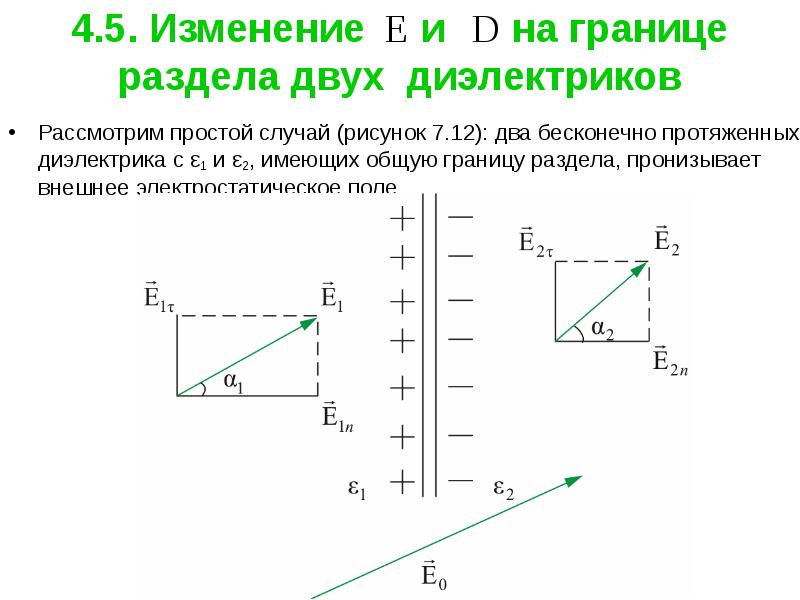

4.5. Изменение и на границе раздела двух диэлектриков Рассмотрим простой случай (рисунок 7.12): два бесконечно протяженных диэлектрика с ε1 и ε2, имеющих общую границу раздела, пронизывает внешнее электростатическое поле .

Слайд 41

Описание слайда:

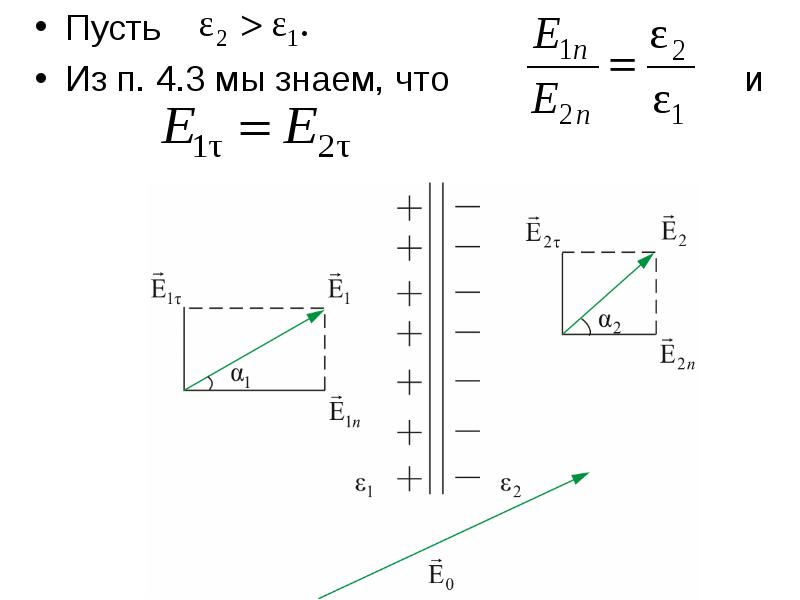

Пусть Пусть Из п. 4.3 мы знаем, что и

Слайд 42

Описание слайда:

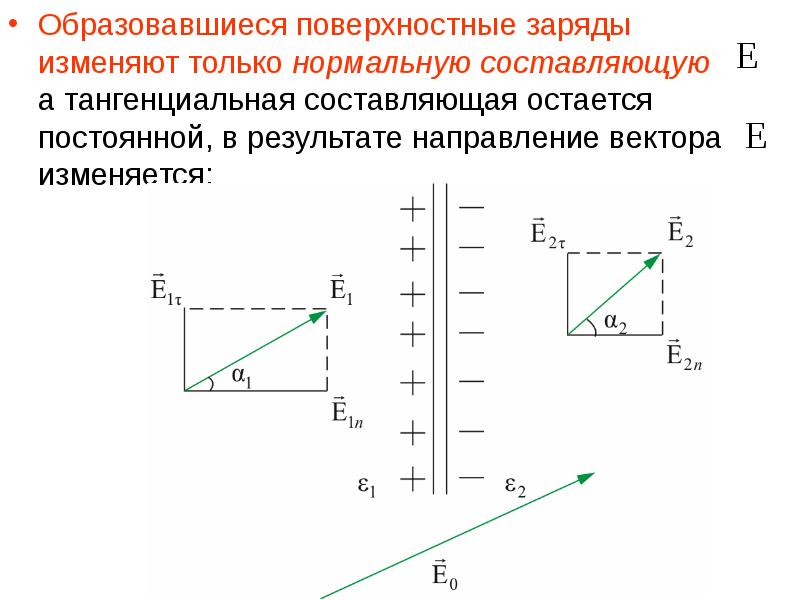

Образовавшиеся поверхностные заряды изменяют только нормальную составляющую а тангенциальная составляющая остается постоянной, в результате направление вектора изменяется: Образовавшиеся поверхностные заряды изменяют только нормальную составляющую а тангенциальная составляющая остается постоянной, в результате направление вектора изменяется:

Слайд 43

Описание слайда:

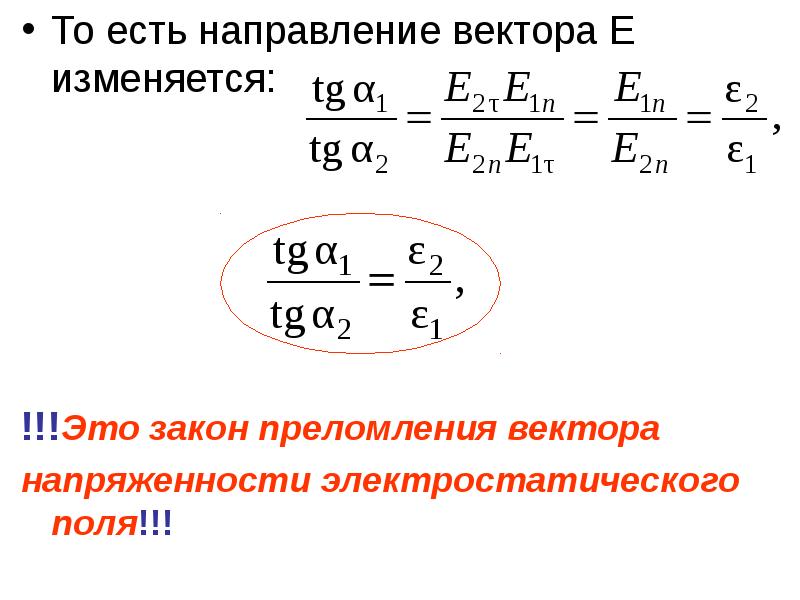

То есть направление вектора E изменяется: То есть направление вектора E изменяется: !!!Это закон преломления вектора напряженности электростатического поля!!!

Слайд 44

Описание слайда:

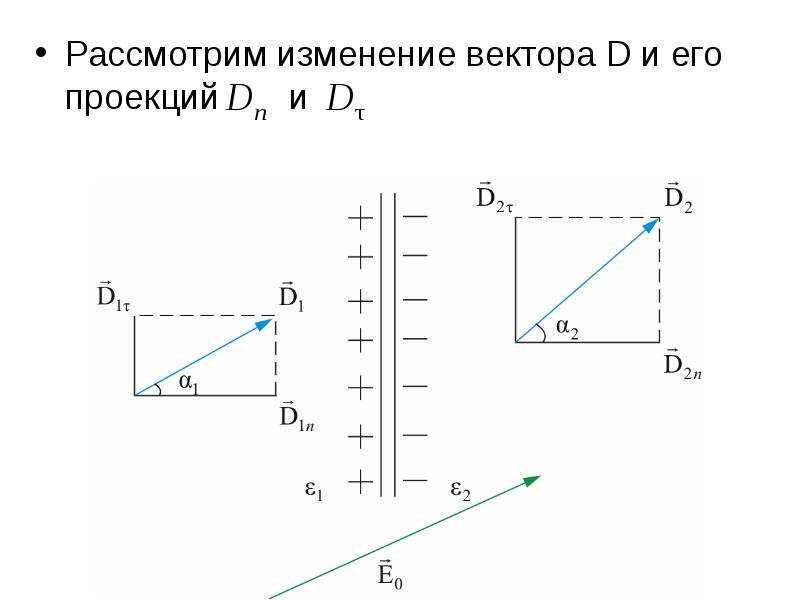

Рассмотрим изменение вектора D и его проекций и Рассмотрим изменение вектора D и его проекций и

Слайд 45

Описание слайда:

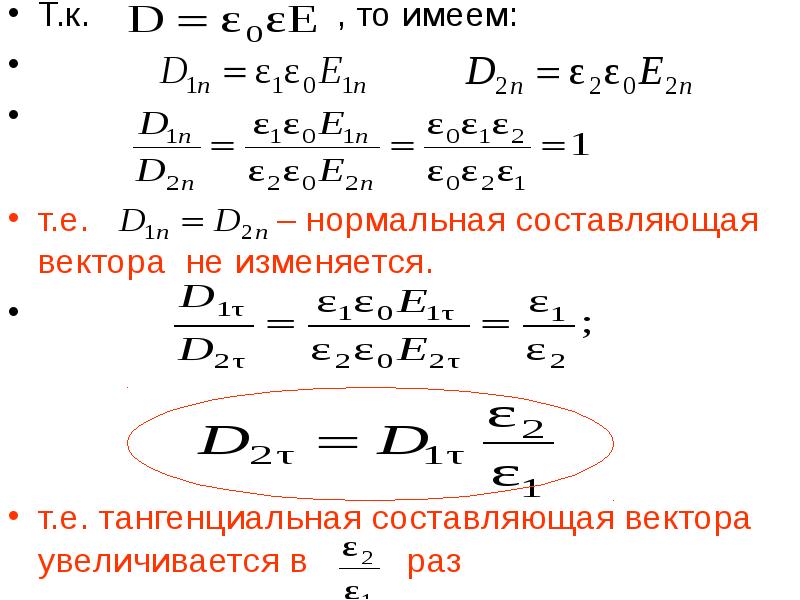

Т.к. , то имеем: Т.к. , то имеем: т.е. – нормальная составляющая вектора не изменяется. т.е. тангенциальная составляющая вектора увеличивается в раз

Слайд 46

Описание слайда:

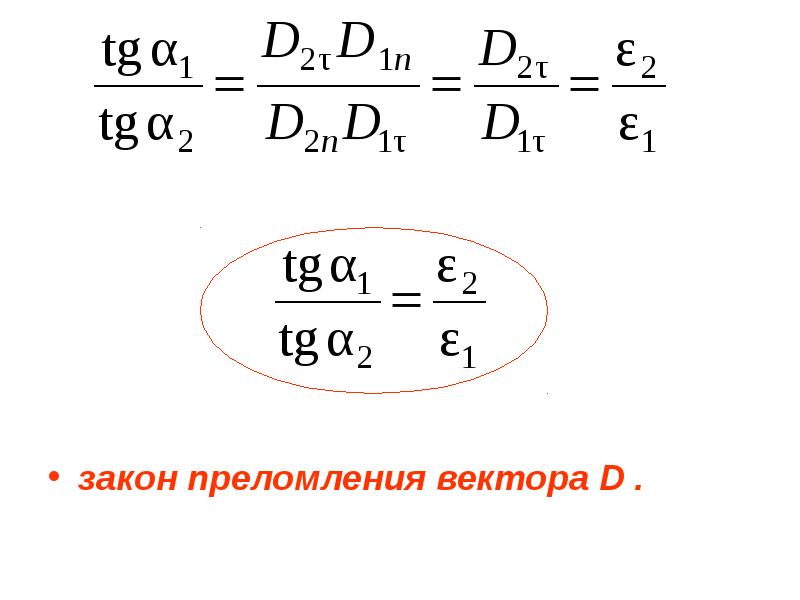

закон преломления вектора D .

Слайд 47

Описание слайда:

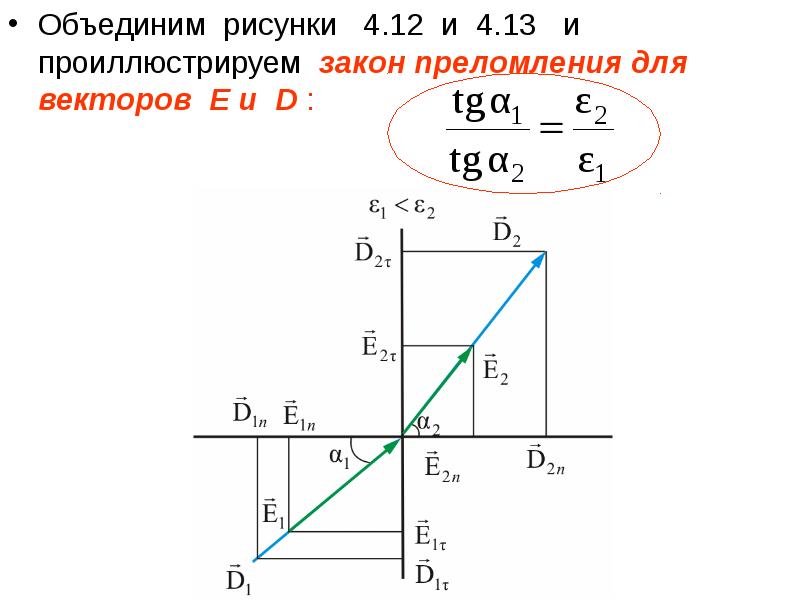

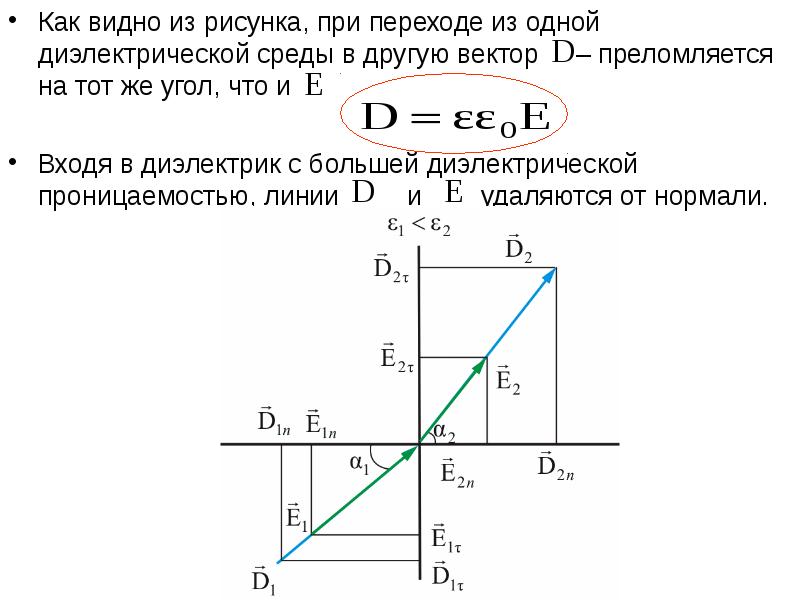

Объединим рисунки 4.12 и 4.13 и проиллюстрируем закон преломления для векторов E и D : Объединим рисунки 4.12 и 4.13 и проиллюстрируем закон преломления для векторов E и D :

Слайд 48

Описание слайда:
