Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Маркировка полупроводниковых приборов. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Маркировка полупроводниковых приборов

Слайд 2

Описание слайда:

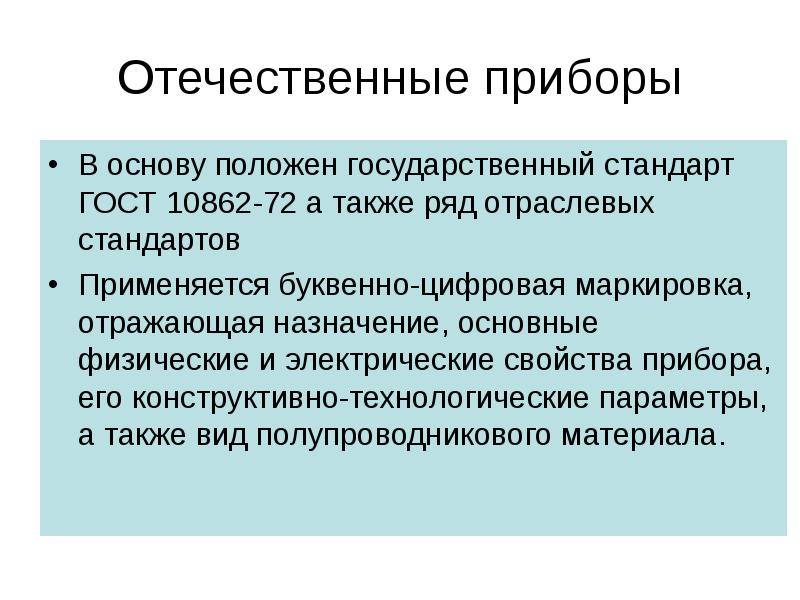

Отечественные приборы В основу положен государственный стандарт ГОСТ 10862‑72 а также ряд отраслевых стандартов Применяется буквенно-цифровая маркировка, отражающая назначение, основные физические и электрические свойства прибора, его конструктивно‑технологические параметры, а также вид полупроводникового материала.

Слайд 3

Описание слайда:

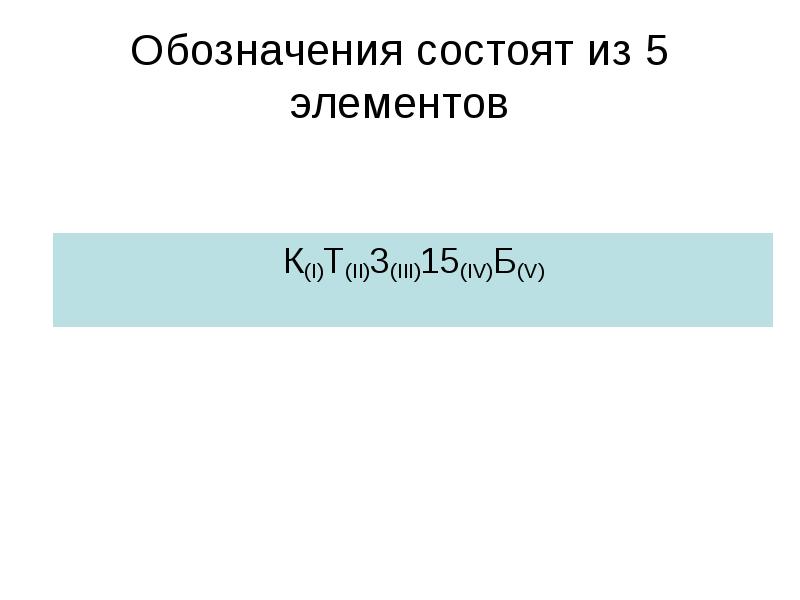

Обозначения состоят из 5 элементов К(I)Т(II)3(III)15(IV)Б(V)

Слайд 4

Описание слайда:

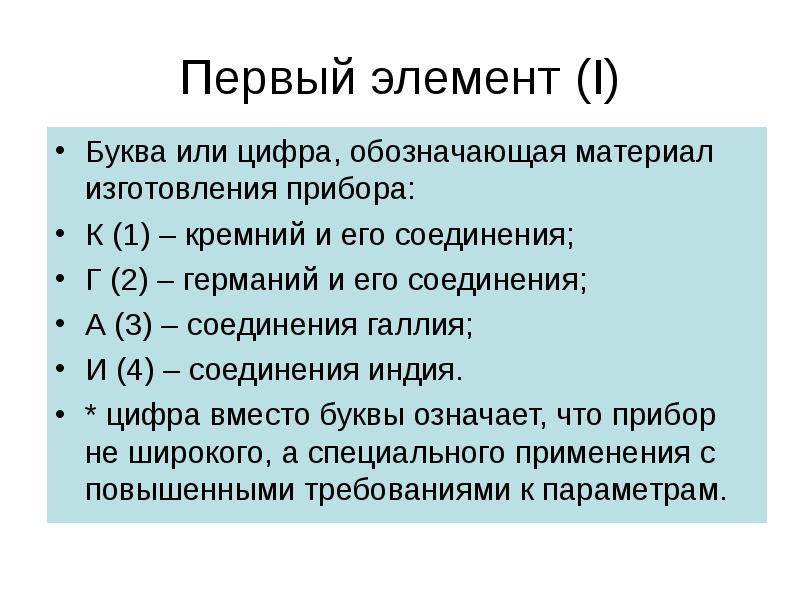

Первый элемент (I) Буква или цифра, обозначающая материал изготовления прибора: К (1) – кремний и его соединения; Г (2) – германий и его соединения; А (3) – соединения галлия; И (4) – соединения индия. * цифра вместо буквы означает, что прибор не широкого, а специального применения с повышенными требованиями к параметрам.

Слайд 5

Описание слайда:

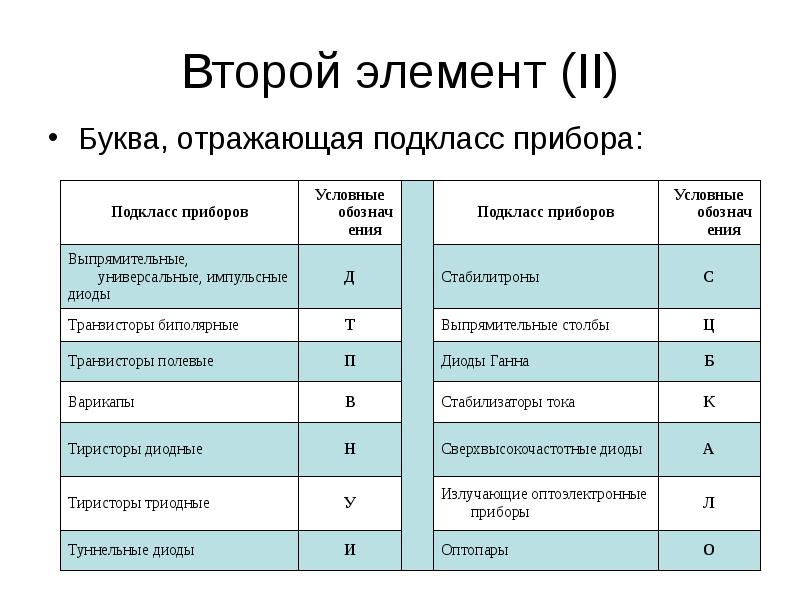

Второй элемент (II) Буква, отражающая подкласс прибора:

Слайд 6

Описание слайда:

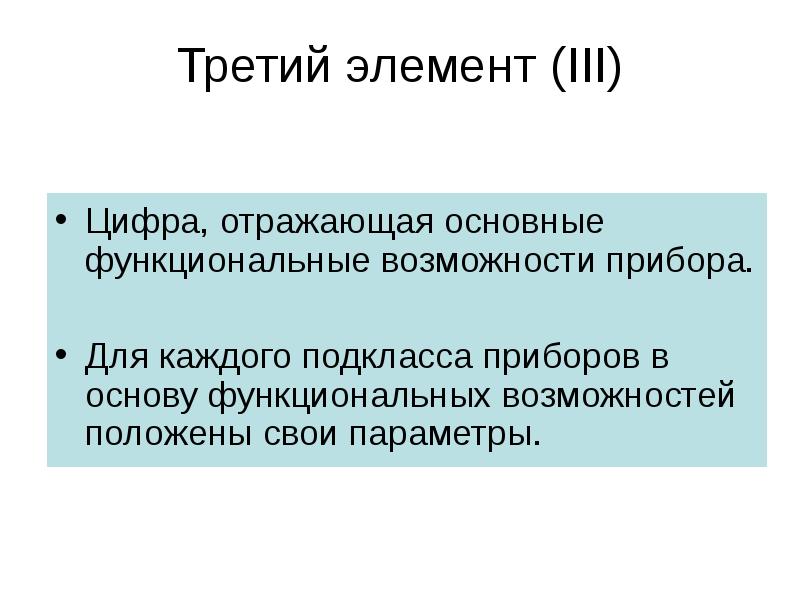

Третий элемент (III) Цифра, отражающая основные функциональные возможности прибора. Для каждого подкласса приборов в основу функциональных возможностей положены свои параметры.

Слайд 7

Описание слайда:

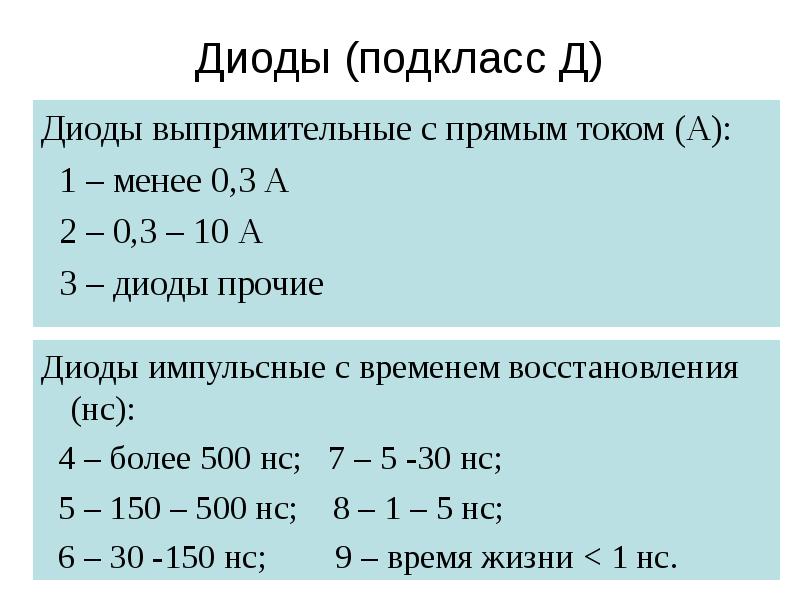

Диоды (подкласс Д) Диоды выпрямительные с прямым током (А): 1 – менее 0,3 А 2 – 0,3 – 10 А 3 – диоды прочие

Слайд 8

Описание слайда:

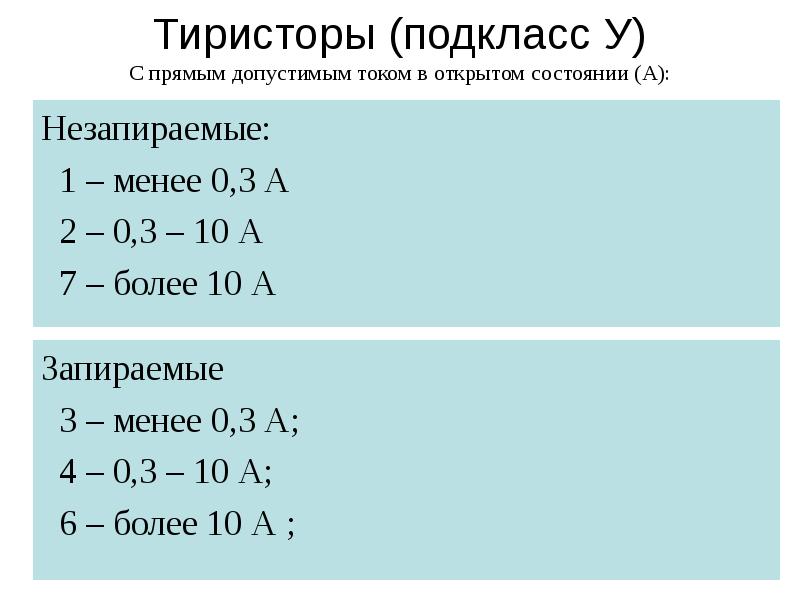

Тиристоры (подкласс У) С прямым допустимым током в открытом состоянии (А): Незапираемые: 1 – менее 0,3 А 2 – 0,3 – 10 А 7 – более 10 А

Слайд 9

Описание слайда:

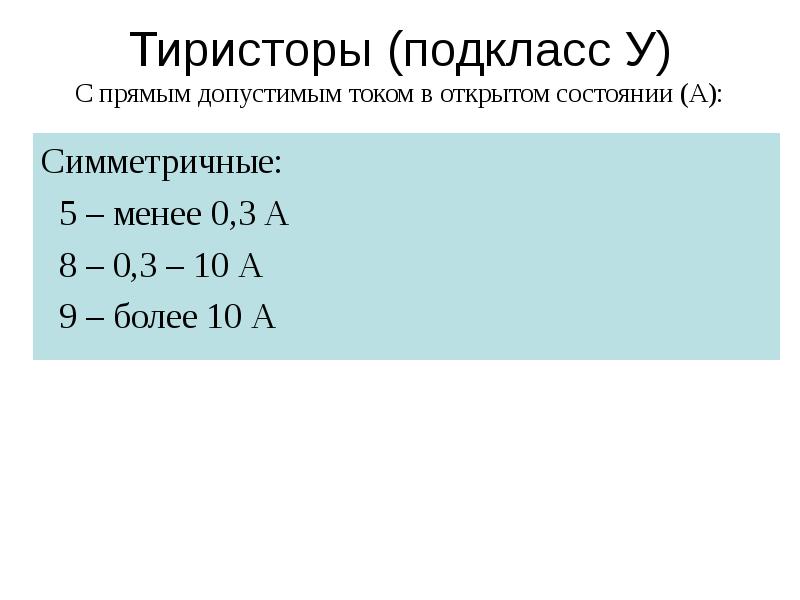

Тиристоры (подкласс У) С прямым допустимым током в открытом состоянии (А): Симметричные: 5 – менее 0,3 А 8 – 0,3 – 10 А 9 – более 10 А

Слайд 10

Описание слайда:

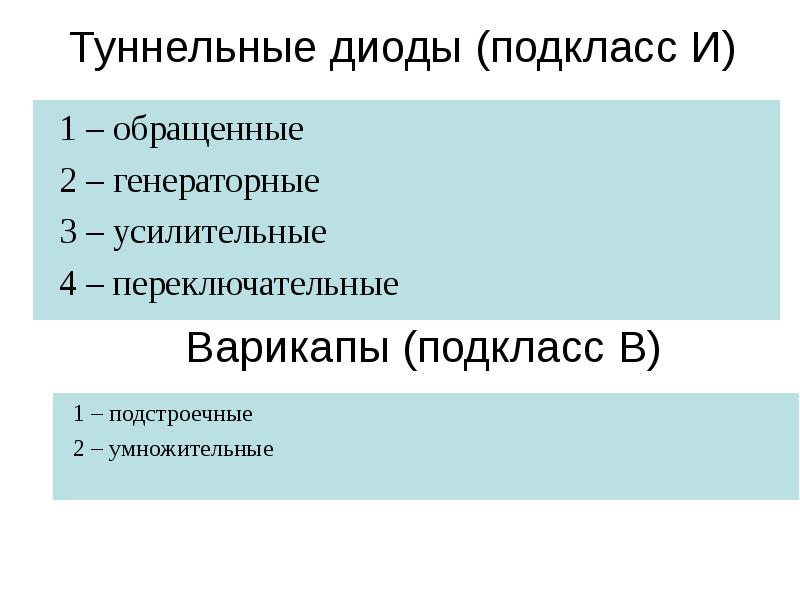

Туннельные диоды (подкласс И) 1 – обращенные 2 – генераторные 3 – усилительные 4 – переключательные

Слайд 11

Описание слайда:

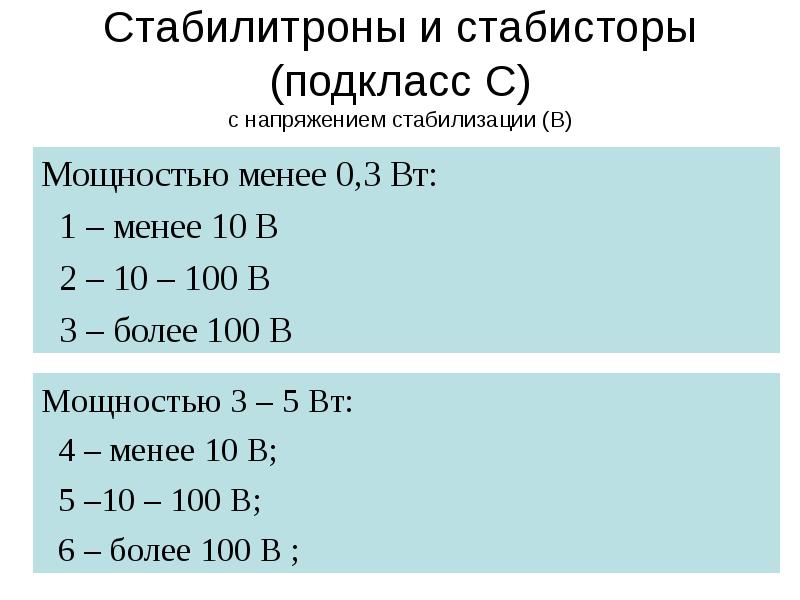

Стабилитроны и стабисторы (подкласс С) с напряжением стабилизации (В) Мощностью менее 0,3 Вт: 1 – менее 10 В 2 – 10 – 100 В 3 – более 100 В

Слайд 12

Описание слайда:

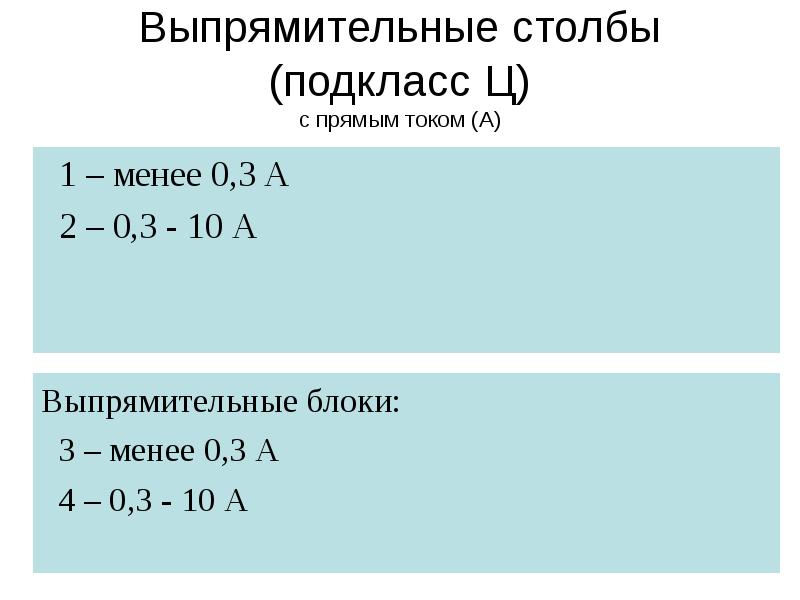

Выпрямительные столбы (подкласс Ц) с прямым током (А) 1 – менее 0,3 А 2 – 0,3 - 10 А

Слайд 13

Описание слайда:

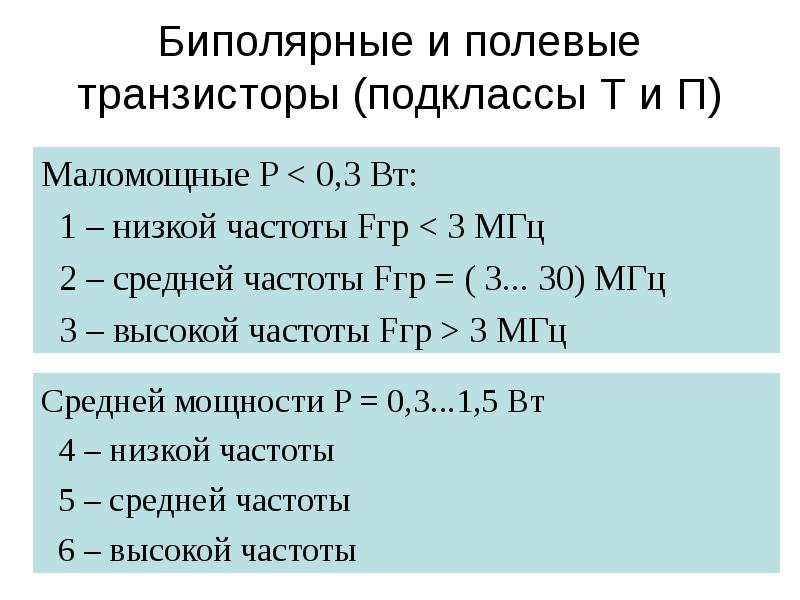

Биполярные и полевые транзисторы (подклассы Т и П) Маломощные P < 0,3 Вт: 1 – низкой частоты Fгр < 3 МГц 2 – средней частоты Fгр = ( 3... 30) МГц 3 – высокой частоты Fгр > 3 МГц

Слайд 14

Описание слайда:

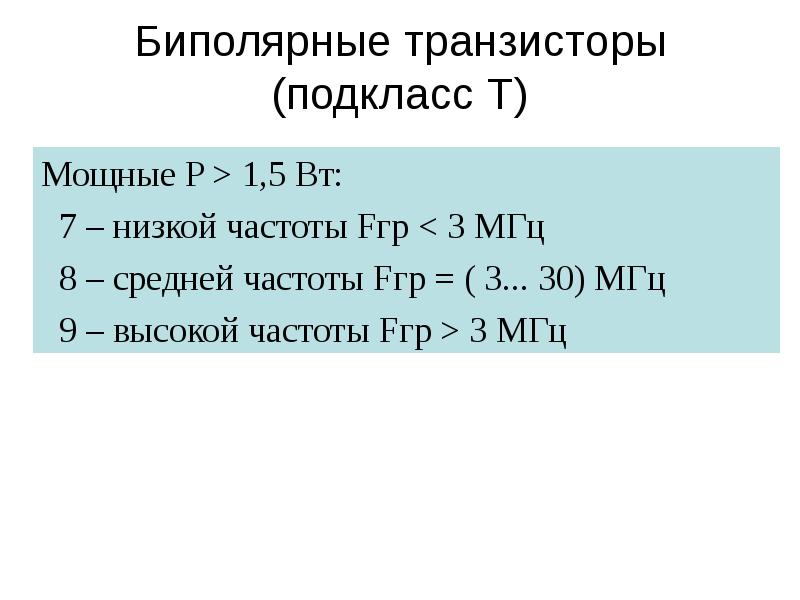

Биполярные транзисторы (подкласс Т) Мощные P > 1,5 Вт: 7 – низкой частоты Fгр < 3 МГц 8 – средней частоты Fгр = ( 3... 30) МГц 9 – высокой частоты Fгр > 3 МГц

Слайд 15

Описание слайда:

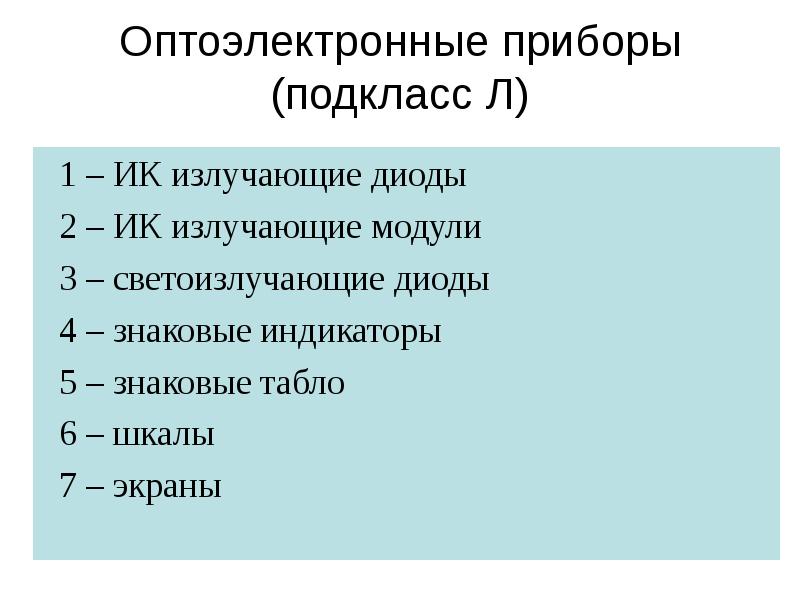

Оптоэлектронные приборы (подкласс Л) 1 – ИК излучающие диоды 2 – ИК излучающие модули 3 – светоизлучающие диоды 4 – знаковые индикаторы 5 – знаковые табло 6 – шкалы 7 – экраны

Слайд 16

Описание слайда:

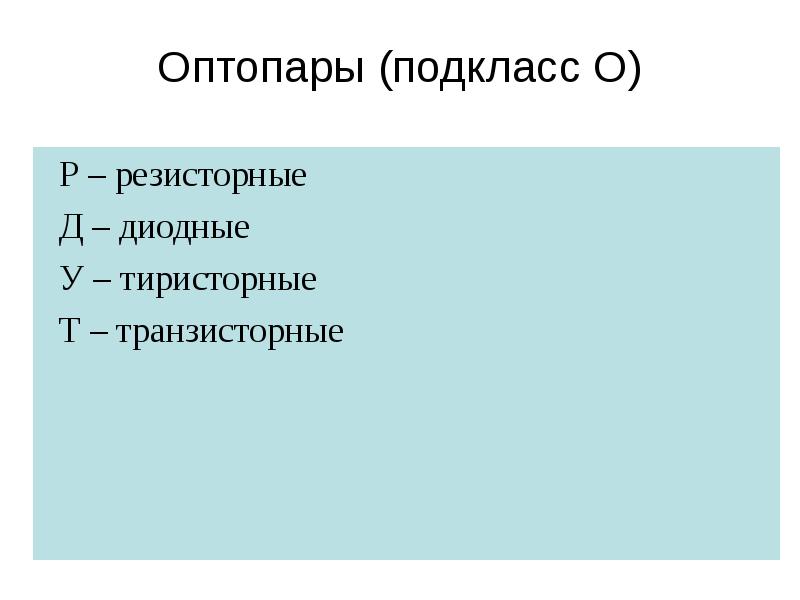

Оптопары (подкласс О) Р – резисторные Д – диодные У – тиристорные Т – транзисторные

Слайд 17

Описание слайда:

Четвертый элемент (IV) Двух или трехзначные цифры, отражающие порядковый номер разработки.

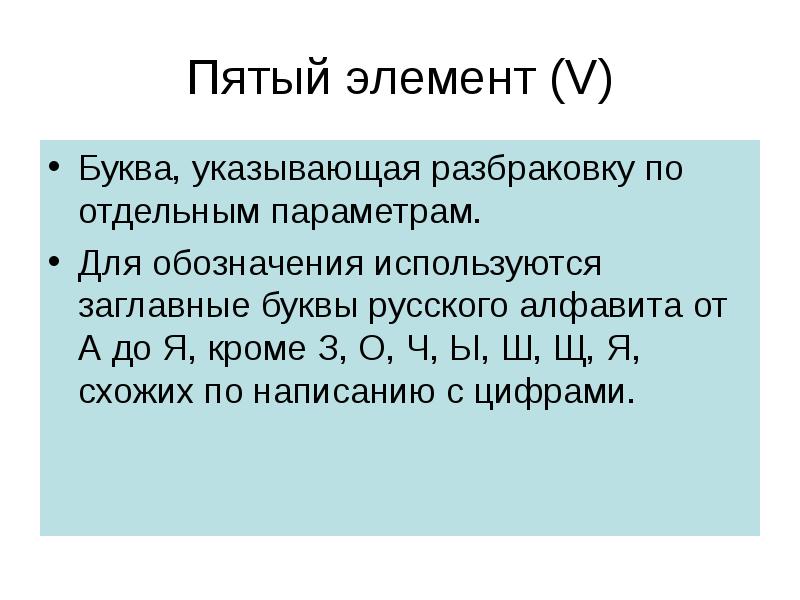

Слайд 18

Описание слайда:

Пятый элемент (V) Буква, указывающая разбраковку по отдельным параметрам. Для обозначения используются заглавные буквы русского алфавита от А до Я, кроме З, О, Ч, Ы, Ш, Щ, Я, схожих по написанию с цифрами.

Слайд 19

Описание слайда:

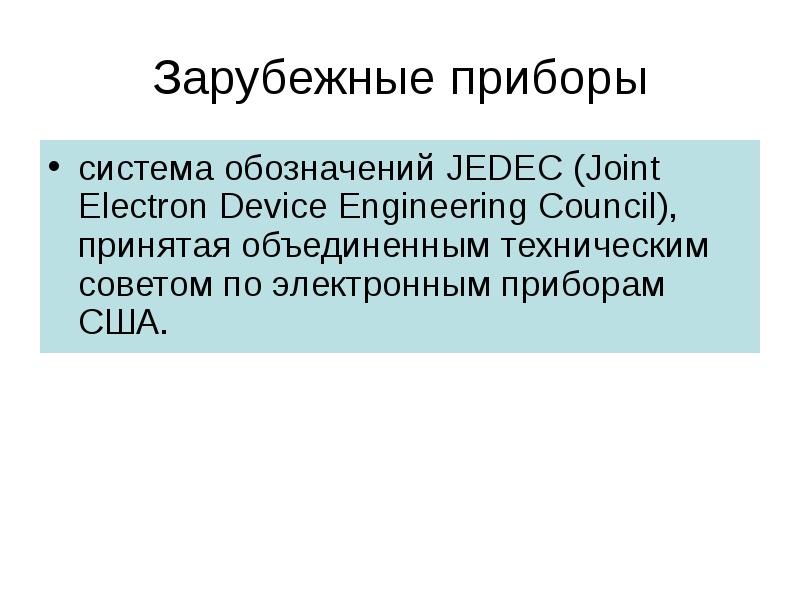

Зарубежные приборы система обозначений JEDEC (Joint Electron Device Engineering Council), принятая объединенным техническим советом по электронным приборам США.

Слайд 20

Описание слайда:

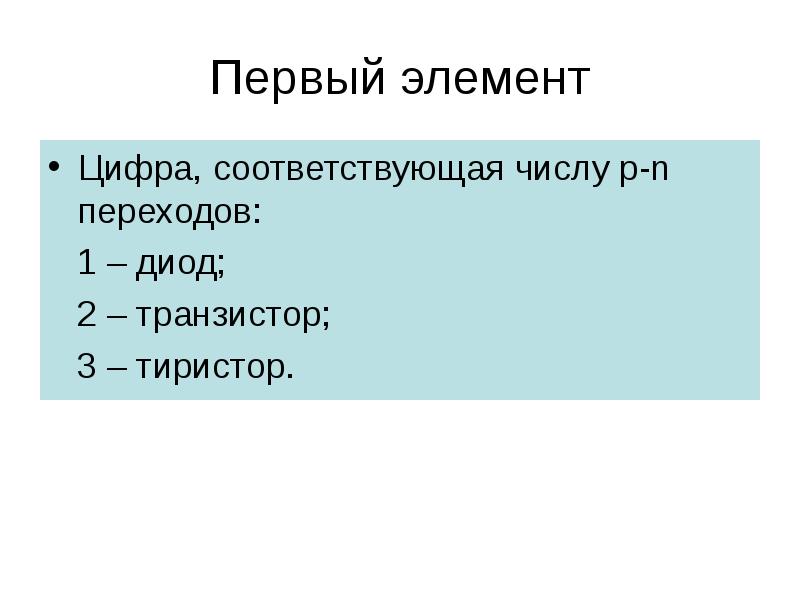

Первый элемент Цифра, соответствующая числу p-n переходов: 1 – диод; 2 – транзистор; 3 – тиристор.

Слайд 21

Описание слайда:

Второй элемент Буква N и серийный номер, регистрируемый ассоциацией предприятий электронной промышленности (EIA).

Слайд 22

Описание слайда:

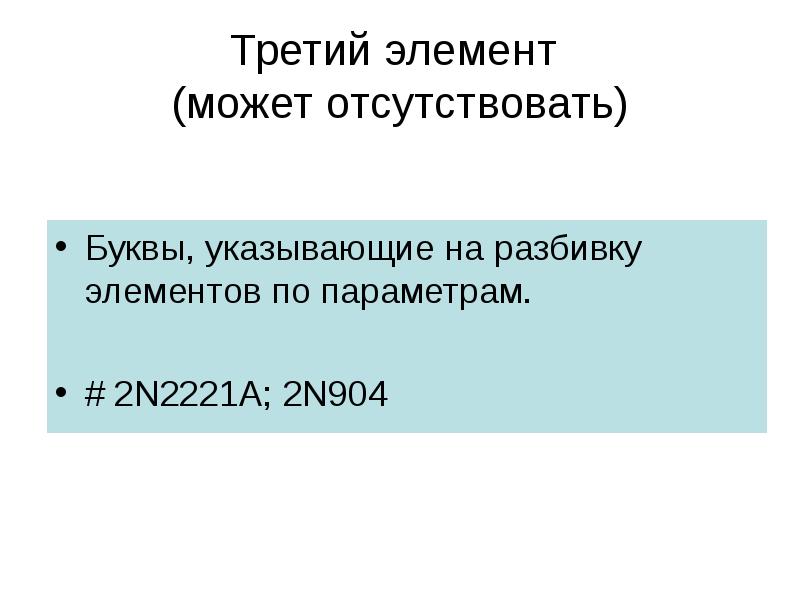

Третий элемент (может отсутствовать) Буквы, указывающие на разбивку элементов по параметрам. # 2N2221A; 2N904

Слайд 23

Описание слайда:

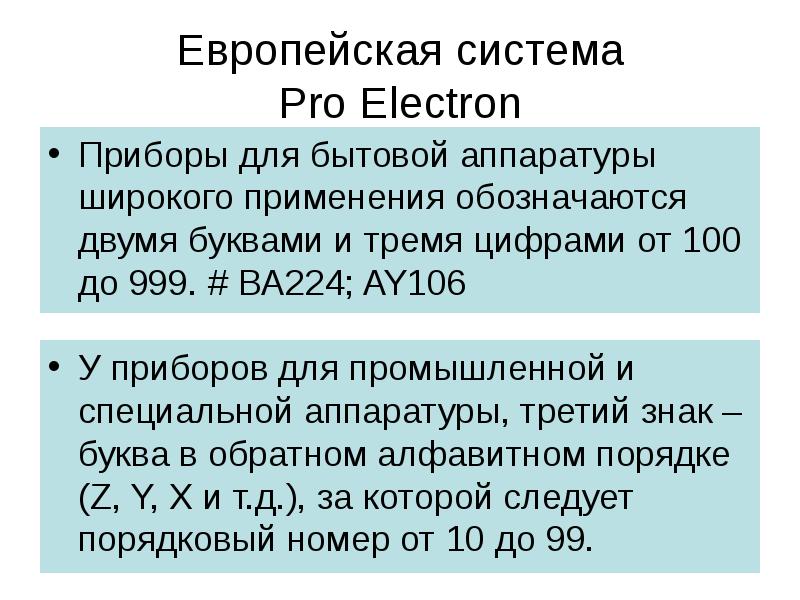

Европейская система Pro Electron Приборы для бытовой аппаратуры широкого применения обозначаются двумя буквами и тремя цифрами от 100 до 999. # BA224; AY106

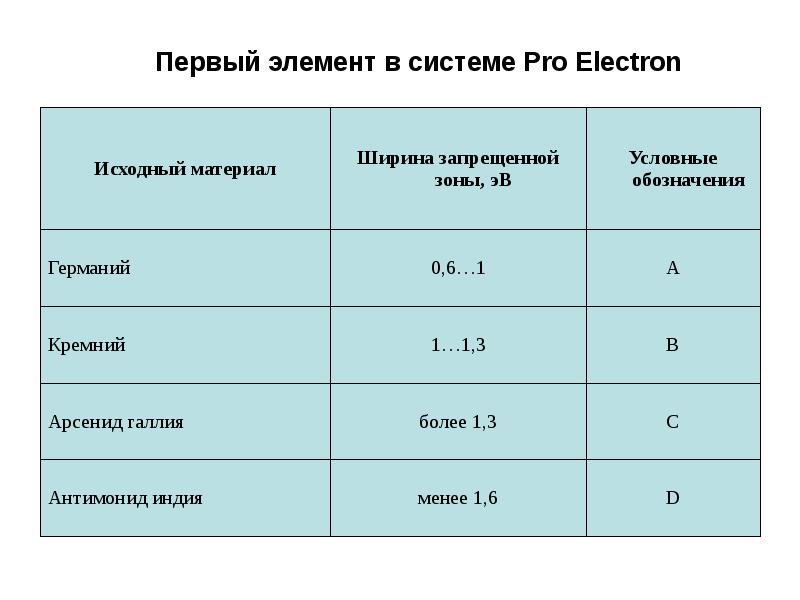

Слайд 24

Описание слайда:

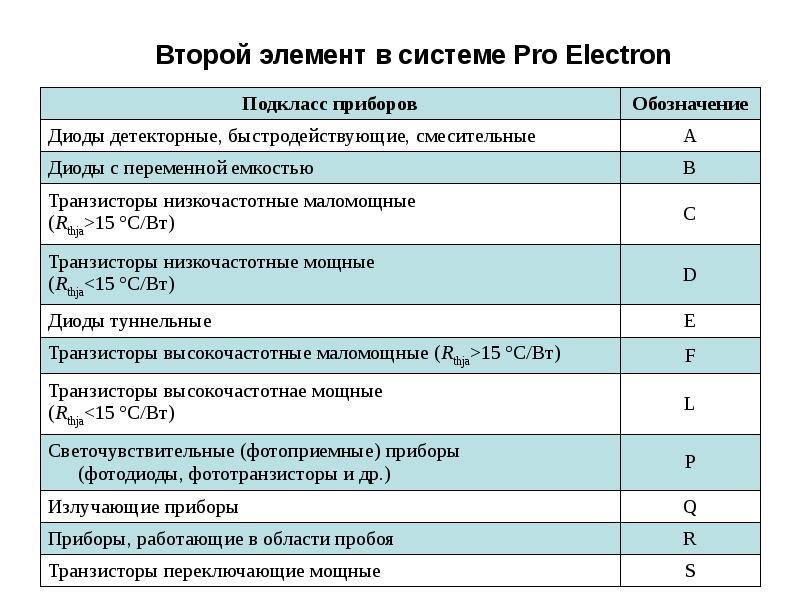

Слайд 25

Описание слайда:

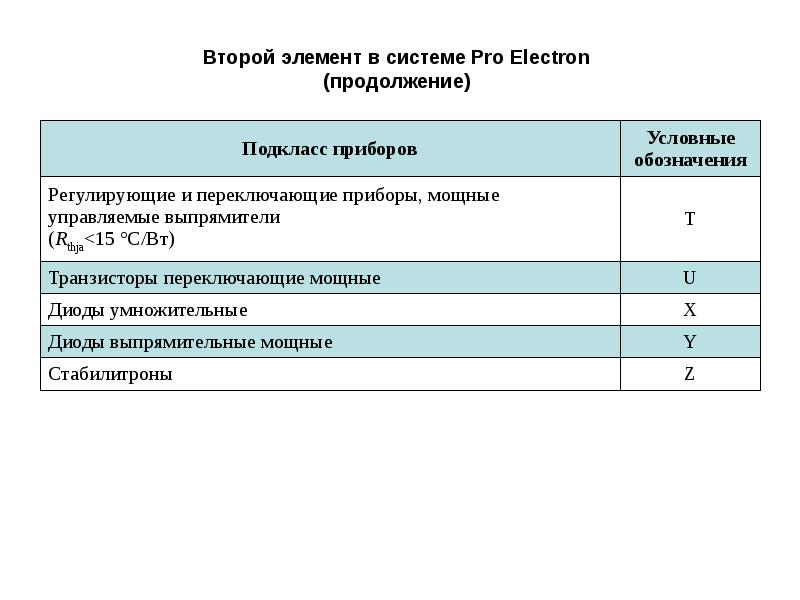

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Третий элемент (для спецкомпонентов) Цифра или буква - обозначает в буквенно-цифровом коде полупроводниковые приборы, предназначенные для аппаратуры общегражданского применения (цифра) или для аппаратуры специального применения (буква). В качестве буквы в последнем случае используются заглавные латинские буквы, расходуемые в обратном порядке Z, Y, X и т.п.

Слайд 28

Описание слайда:

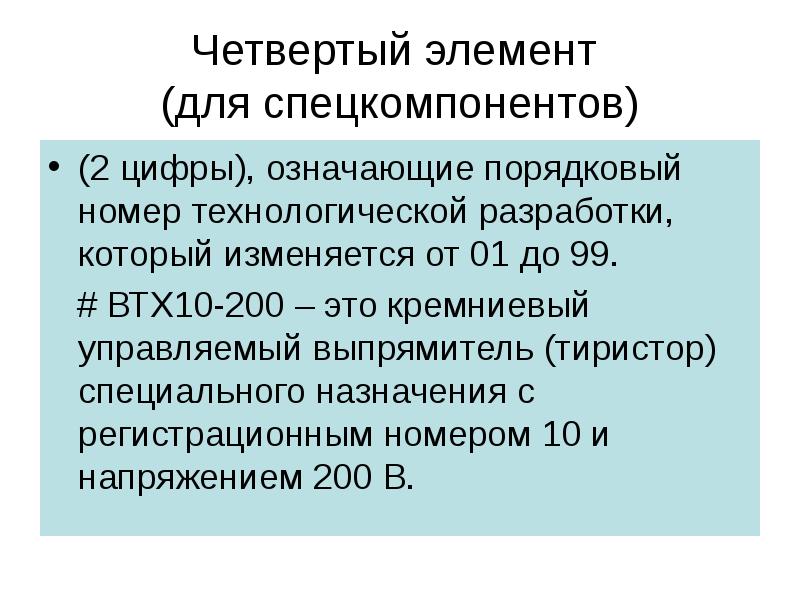

Четвертый элемент (для спецкомпонентов) (2 цифры), означающие порядковый номер технологической разработки, который изменяется от 01 до 99. # ВТХ10-200 – это кремниевый управляемый выпрямитель (тиристор) специального назначения с регистрационным номером 10 и напряжением 200 В.

Слайд 29

Описание слайда:

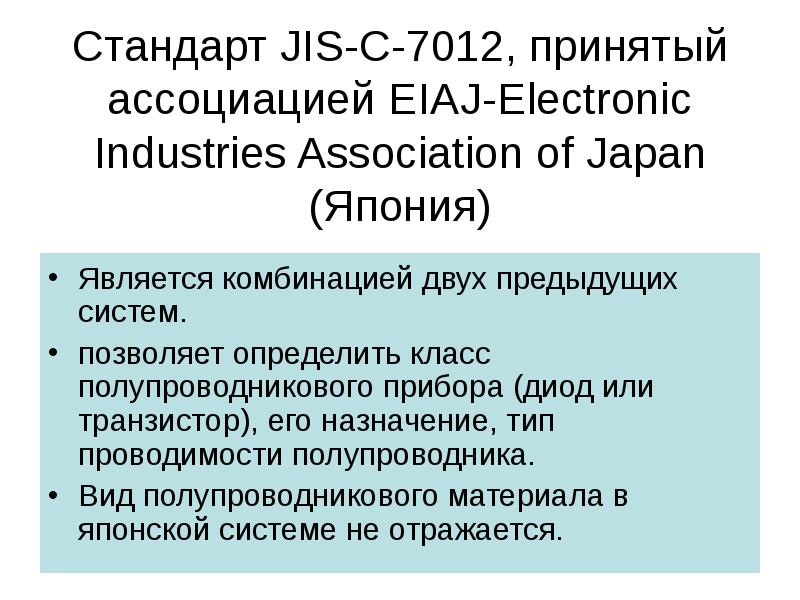

Стандарт JIS‑C‑7012, принятый ассоциацией EIAJ-Electronic Industries Association of Japan (Япония) Является комбинацией двух предыдущих систем. позволяет определить класс полупроводникового прибора (диод или транзистор), его назначение, тип проводимости полупроводника. Вид полупроводникового материала в японской системе не отражается.

Слайд 30

Описание слайда:

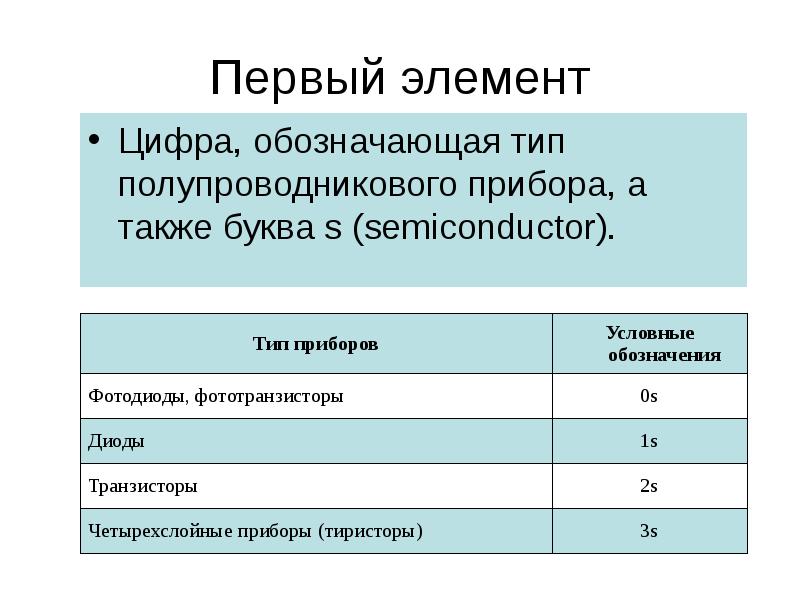

Первый элемент Цифра, обозначающая тип полупроводникового прибора, а также буква s (semiconductor).

Слайд 31

Описание слайда:

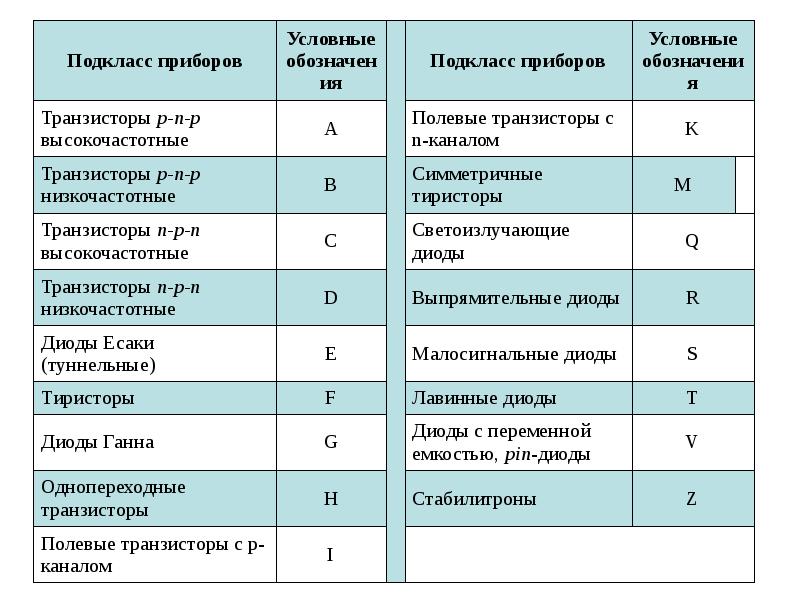

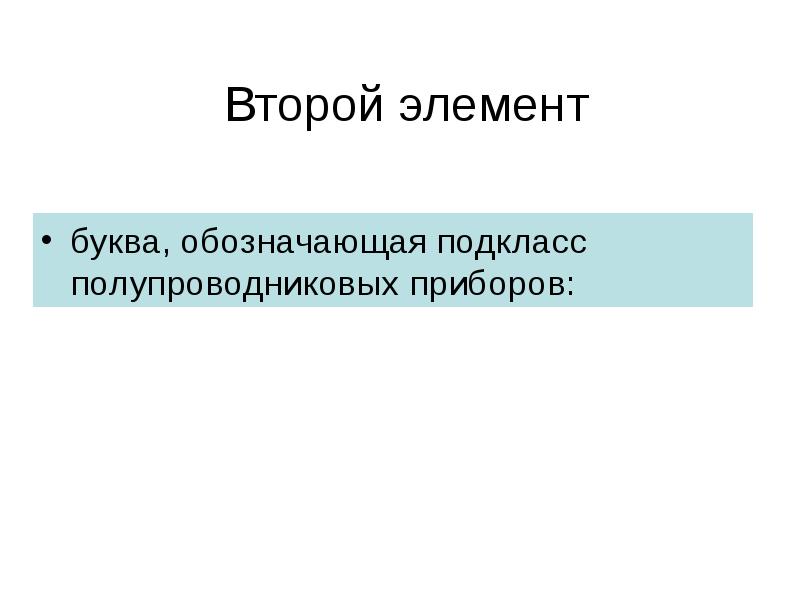

Второй элемент буква, обозначающая подкласс полупроводниковых приборов:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

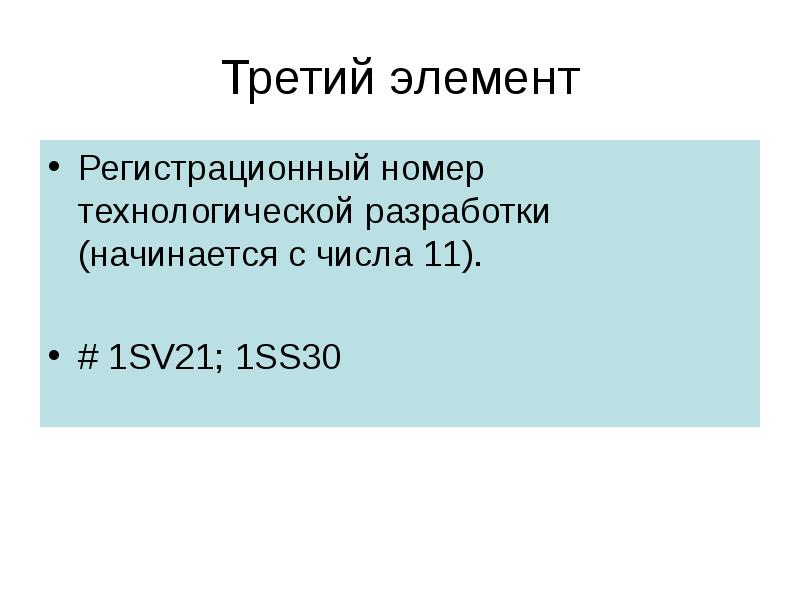

Третий элемент Регистрационный номер технологической разработки (начинается с числа 11). # 1SV21; 1SS30

Слайд 34

Описание слайда:

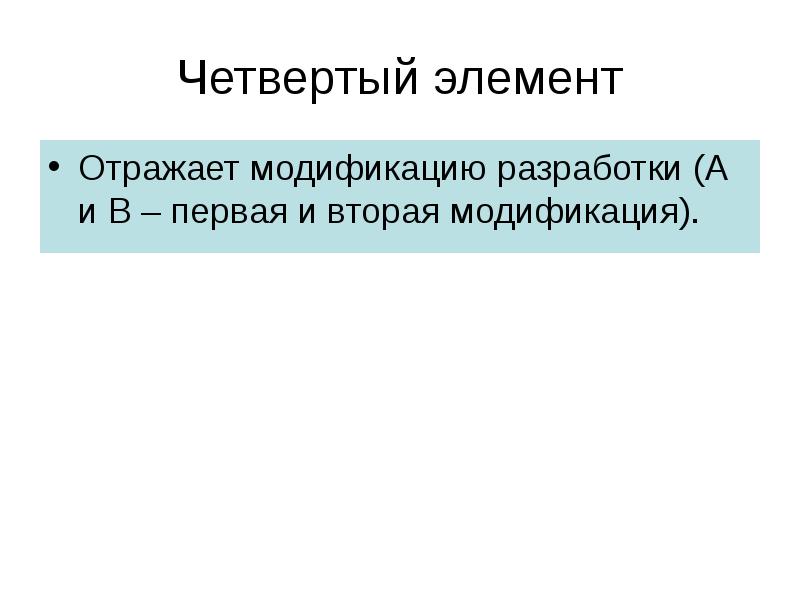

Четвертый элемент Отражает модификацию разработки (А и В – первая и вторая модификация).

Слайд 35

Описание слайда:

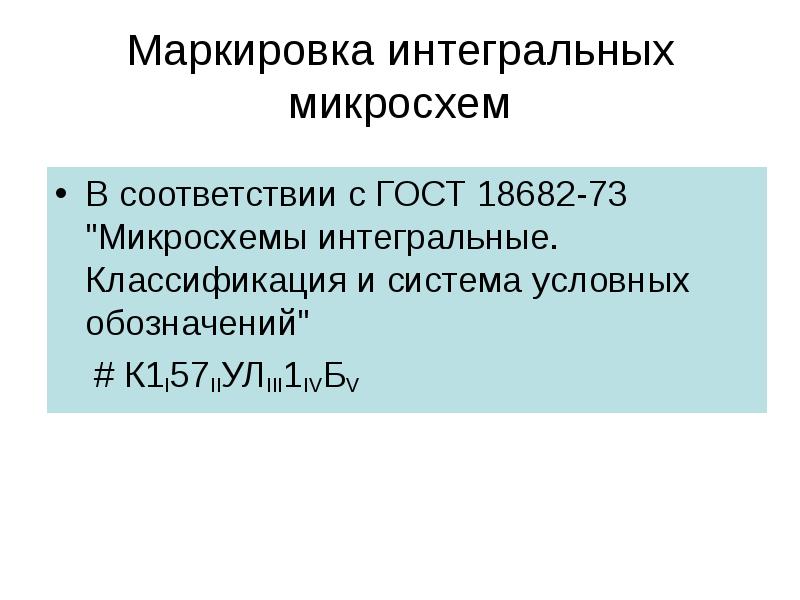

Маркировка интегральных микросхем В соответствии с ГОСТ 18682-73 "Микросхемы интегральные. Классификация и система условных обозначений" # К1I57IIУЛIII1IVБV

Слайд 36

Описание слайда:

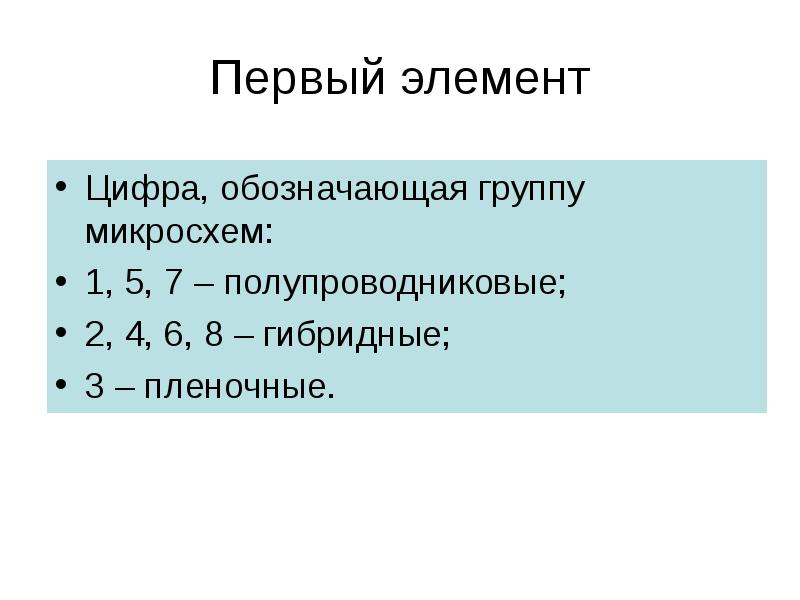

Первый элемент Цифра, обозначающая группу микросхем: 1, 5, 7 – полупроводниковые; 2, 4, 6, 8 – гибридные; 3 – пленочные.

Слайд 37

Описание слайда:

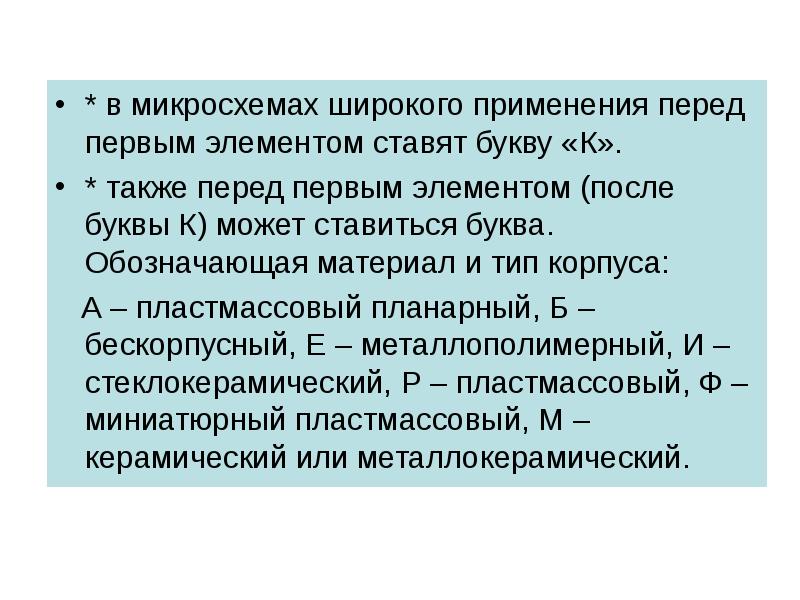

* в микросхемах широкого применения перед первым элементом ставят букву «К». * в микросхемах широкого применения перед первым элементом ставят букву «К». * также перед первым элементом (после буквы К) может ставиться буква. Обозначающая материал и тип корпуса: А – пластмассовый планарный, Б – бескорпусный, Е – металлополимерный, И – стеклокерамический, Р – пластмассовый, Ф – миниатюрный пластмассовый, М – керамический или металлокерамический.

Слайд 38

Описание слайда:

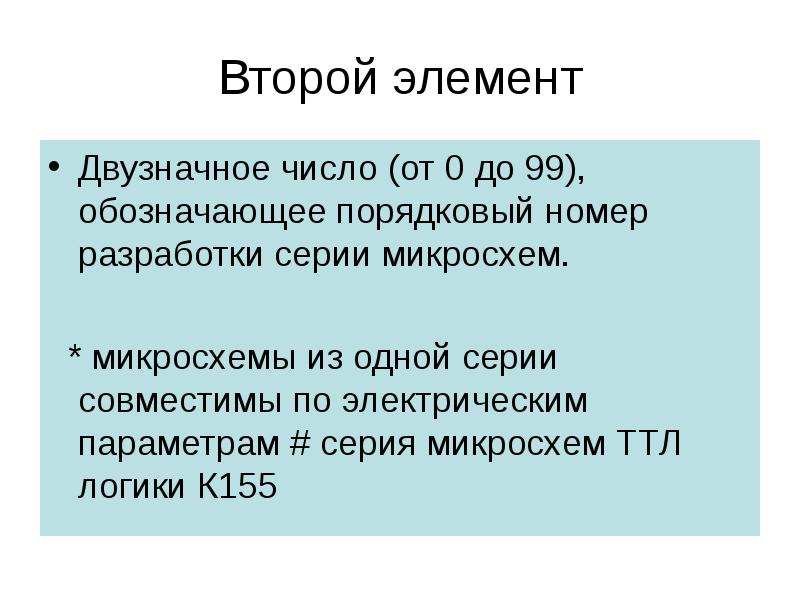

Второй элемент Двузначное число (от 0 до 99), обозначающее порядковый номер разработки серии микросхем. * микросхемы из одной серии совместимы по электрическим параметрам # серия микросхем ТТЛ логики К155

Слайд 39

Описание слайда:

Третий элемент Две буквы, обозначающие подгруппу и вид микросхемы в соответствии с функциональным назначением.

Слайд 40

Описание слайда:

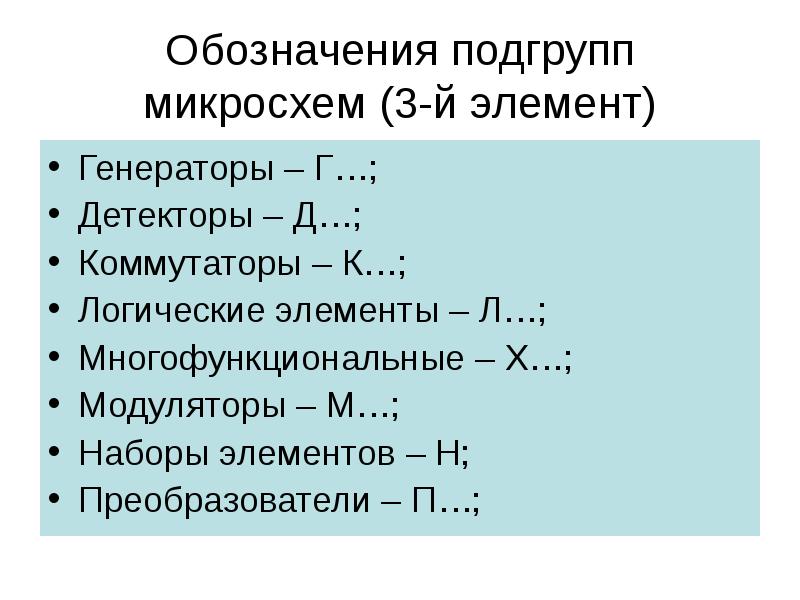

Обозначения подгрупп микросхем (3-й элемент) Генераторы – Г…; Детекторы – Д…; Коммутаторы – К…; Логические элементы – Л…; Многофункциональные – Х…; Модуляторы – М…; Наборы элементов – Н; Преобразователи – П…;

Слайд 41

Описание слайда:

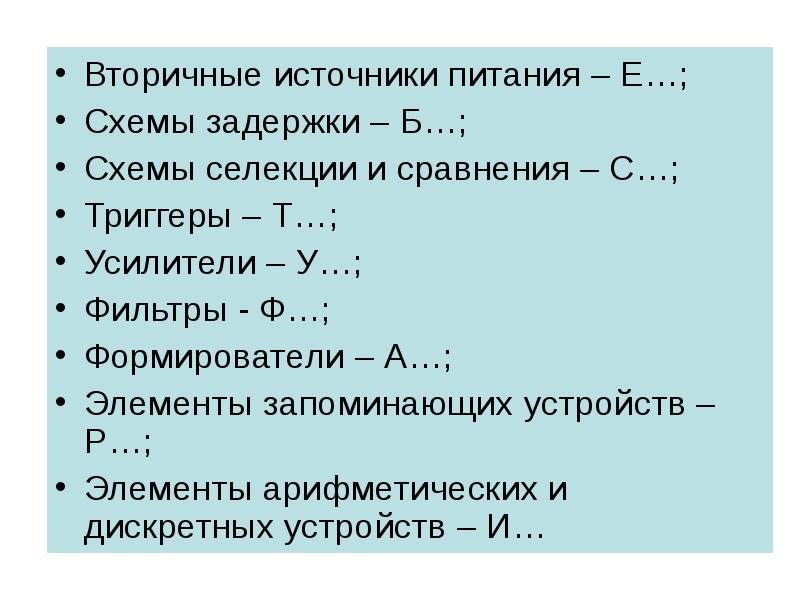

Вторичные источники питания – Е…; Вторичные источники питания – Е…; Схемы задержки – Б…; Схемы селекции и сравнения – С…; Триггеры – Т…; Усилители – У…; Фильтры - Ф…; Формирователи – А…; Элементы запоминающих устройств – Р…; Элементы арифметических и дискретных устройств – И…
