Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Машины для укладки и балластировки пути. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

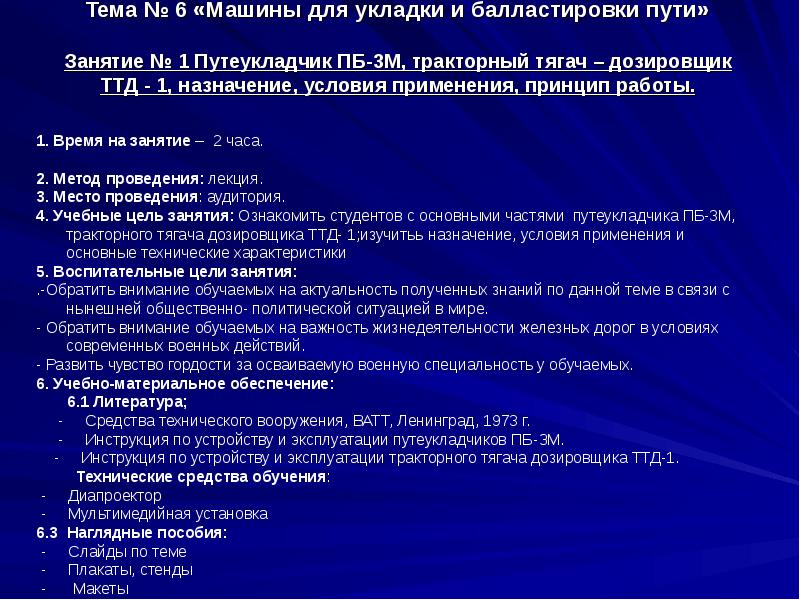

Тема № 6 «Машины для укладки и балластировки пути» Занятие № 1 Путеукладчик ПБ-3М, тракторный тягач – дозировщик ТТД - 1, назначение, условия применения, принцип работы.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

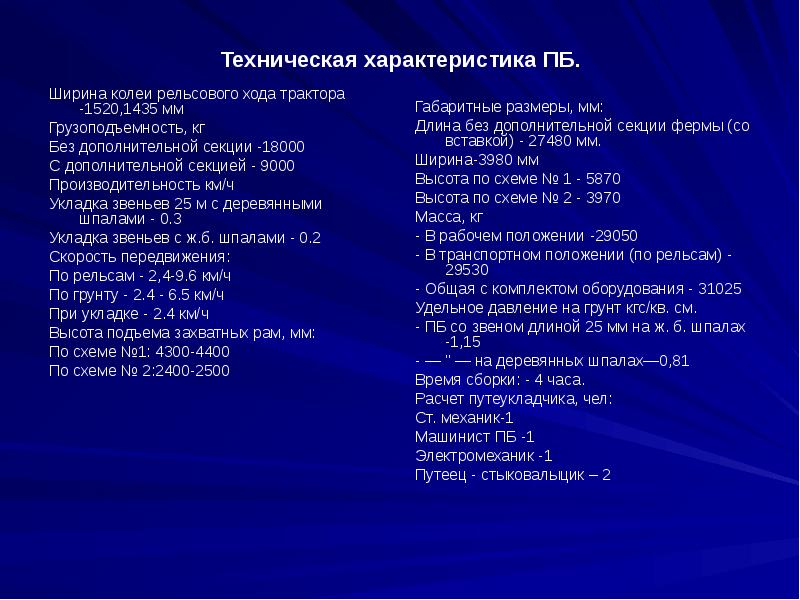

Техническая характеристика ПБ. Ширина колеи рельсового хода трактора -1520,1435 мм Грузоподъемность, кг Без дополнительной секции -18000 С дополнительной секцией - 9000 Производительность км/ч Укладка звеньев 25 м с деревянными шпалами - 0.3 Укладка звеньев с ж.б. шпалами - 0.2 Скорость передвижения: По рельсам - 2,4-9.6 км/ч По грунту - 2.4 - 6.5 км/ч При укладке - 2.4 км/ч Высота подъема захватных рам, мм: По схеме №1: 4300-4400 По схеме № 2:2400-2500

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

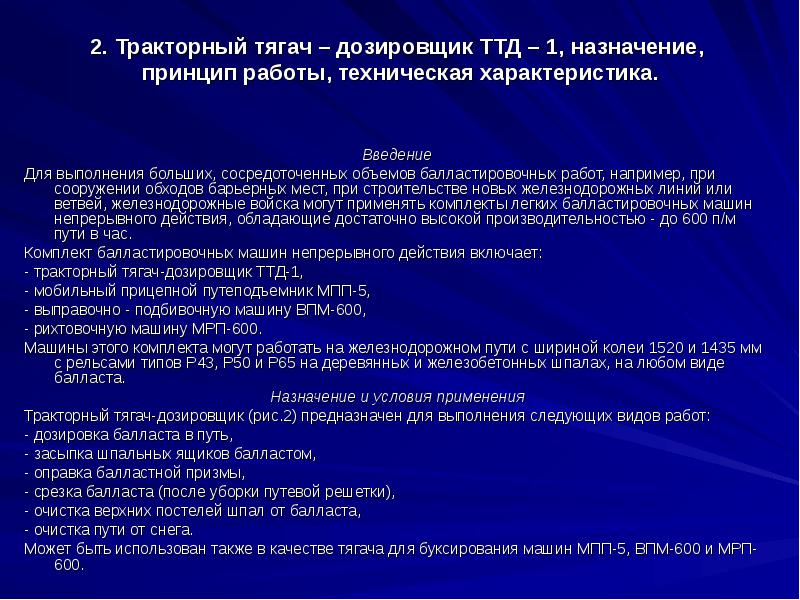

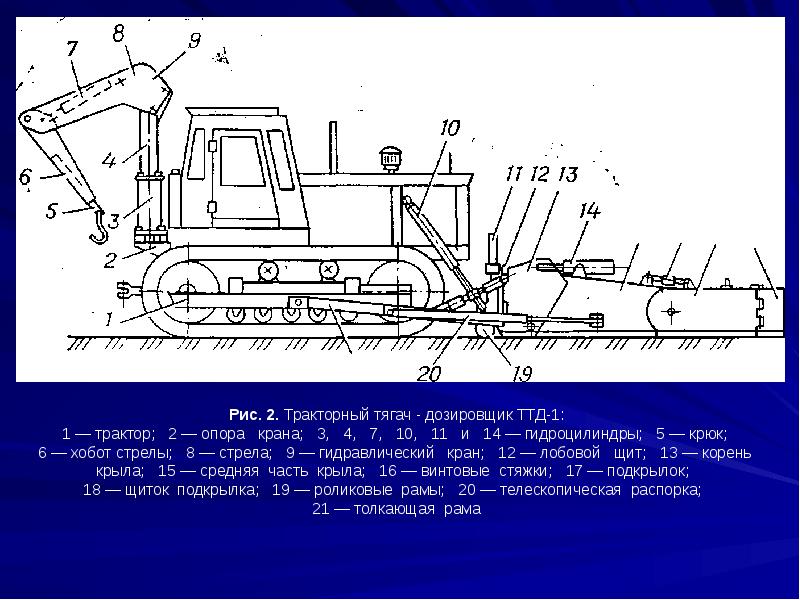

2. Тракторный тягач – дозировщик ТТД – 1, назначение, принцип работы, техническая характеристика. Введение Для выполнения больших, сосредоточенных объемов балластировочных работ, например, при сооружении обходов барьерных мест, при строительстве новых железнодорожных линий или ветвей, железнодорожные войска могут применять комплекты легких балластировочных машин непрерывного действия, обладающие достаточно высокой производительностью - до 600 п/м пути в час. Комплект балластировочных машин непрерывного действия включает: - тракторный тягач-дозировщик ТТД-1, - мобильный прицепной путеподъемник МПП-5, - выправочно - подбивочную машину ВПМ-600, - рихтовочную машину МРП-600. Машины этого комплекта могут работать на железнодорожном пути с шириной колеи 1520 и 1435 мм с рельсами типов Р43, Р50 и Р65 на деревянных и железобетонных шпалах, на любом виде балласта. Назначение и условия применения Тракторный тягач-дозировщик (рис.2) предназначен для выполнения следующих видов работ: - дозировка балласта в путь, - засыпка шпальных ящиков балластом, - оправка балластной призмы, - срезка балласта (после уборки путевой решетки), - очистка верхних постелей шпал от балласта, - очистка пути от снега. Может быть использован также в качестве тягача для буксирования машин МПП-5, ВПМ-600 и МРП-600.
