Вы можете ознакомиться и скачать презентацию на тему Механические колебания и волны. Звук. Ультразвук. Доклад-сообщение содержит 53 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

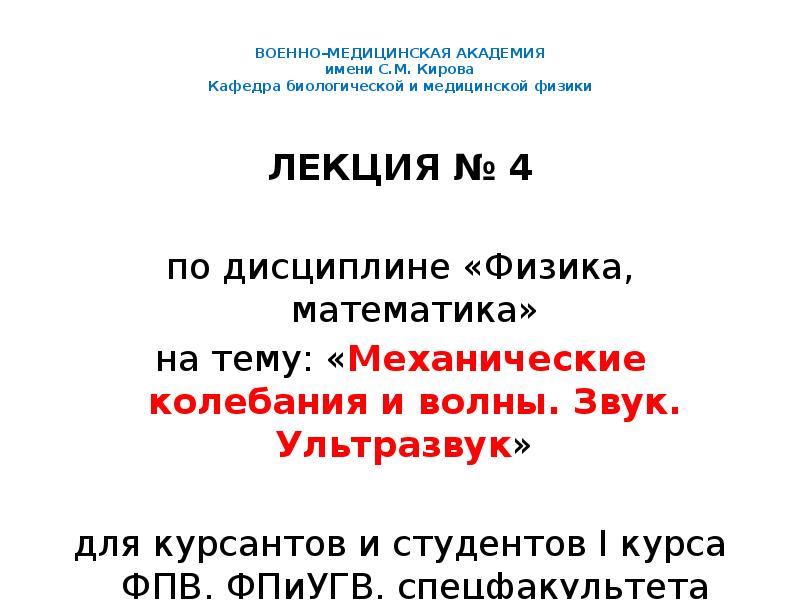

ВОЕННО–МЕДИЦИНСКАЯ АКАДЕМИЯ имени С.М. Кирова Кафедра биологической и медицинской физики ЛЕКЦИЯ № 4 по дисциплине «Физика, математика» на тему: «Механические колебания и волны. Звук. Ультразвук» для курсантов и студентов I курса ФПВ, ФПиУГВ, спецфакультета

Слайд 2

Описание слайда:

1. Уравнение гармонического колебания Колебаниями называют такие процессы, при которых система с большей или меньшей периодичностью многократно проходит через положение равновесия.

Слайд 3

Описание слайда:

Классификация колебаний. 1) По физической природе: механические, электромагнитные, концентрации, температуры и т.п. 2) По форме: простые (гармонические) и сложные (являющиеся суммой простых гармонических колебаний). 3) По степени периодичности: периодические и апериодические. 4) По характеру изменения во времени: затухающие и незатухающие.

Слайд 4

Описание слайда:

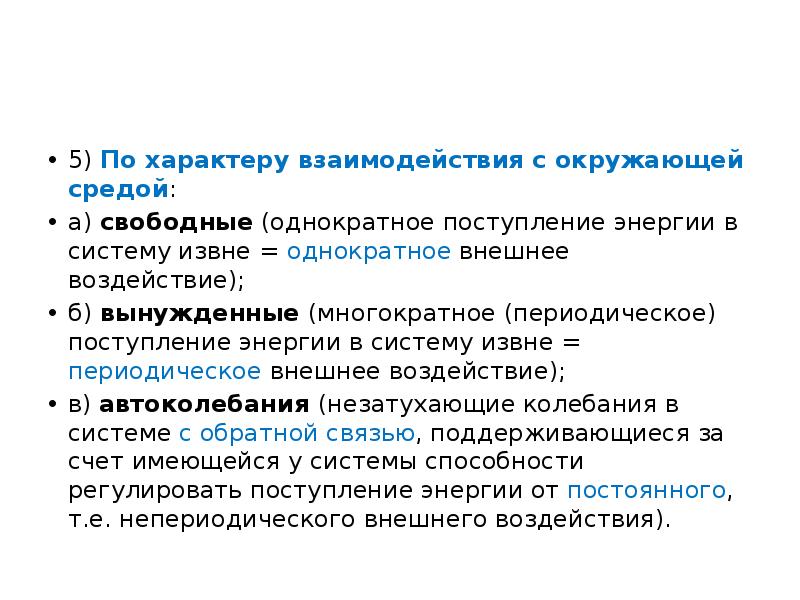

5) По характеру взаимодействия с окружающей средой: а) свободные (однократное поступление энергии в систему извне = однократное внешнее воздействие); б) вынужденные (многократное (периодическое) поступление энергии в систему извне = периодическое внешнее воздействие); в) автоколебания (незатухающие колебания в системе с обратной связью, поддерживающиеся за счет имеющейся у системы способности регулировать поступление энергии от постоянного, т.е. непериодического внешнего воздействия).

Слайд 5

Описание слайда:

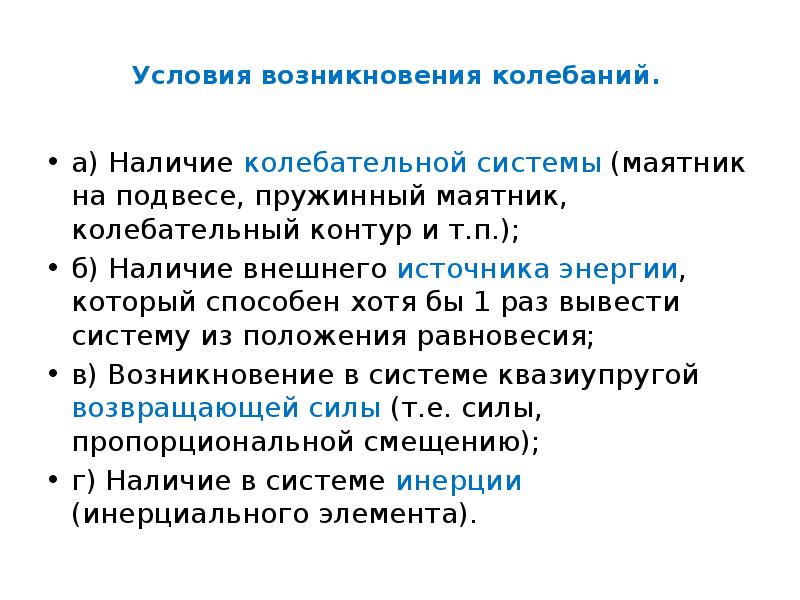

Условия возникновения колебаний. а) Наличие колебательной системы (маятник на подвесе, пружинный маятник, колебательный контур и т.п.); б) Наличие внешнего источника энергии, который способен хотя бы 1 раз вывести систему из положения равновесия; в) Возникновение в системе квазиупругой возвращающей силы (т.е. силы, пропорциональной смещению); г) Наличие в системе инерции (инерциального элемента).

Слайд 6

Описание слайда:

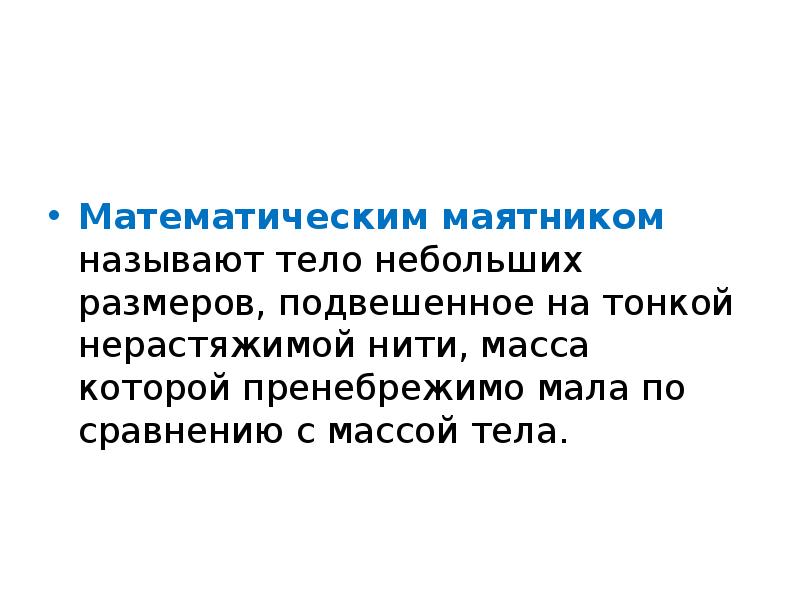

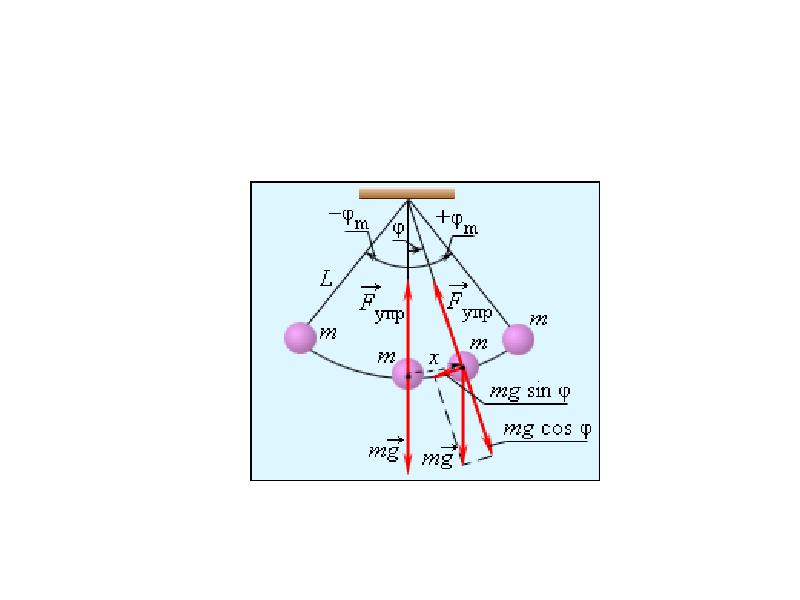

Математическим маятником называют тело небольших размеров, подвешенное на тонкой нерастяжимой нити, масса которой пренебрежимо мала по сравнению с массой тела.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

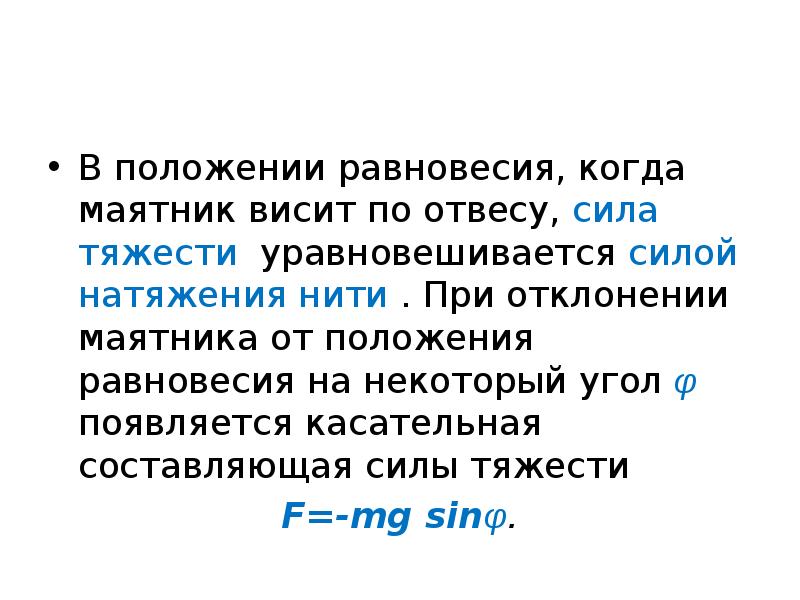

В положении равновесия, когда маятник висит по отвесу, сила тяжести уравновешивается силой натяжения нити . При отклонении маятника от положения равновесия на некоторый угол φ появляется касательная составляющая силы тяжести F=-mg sinφ.

Слайд 9

Описание слайда:

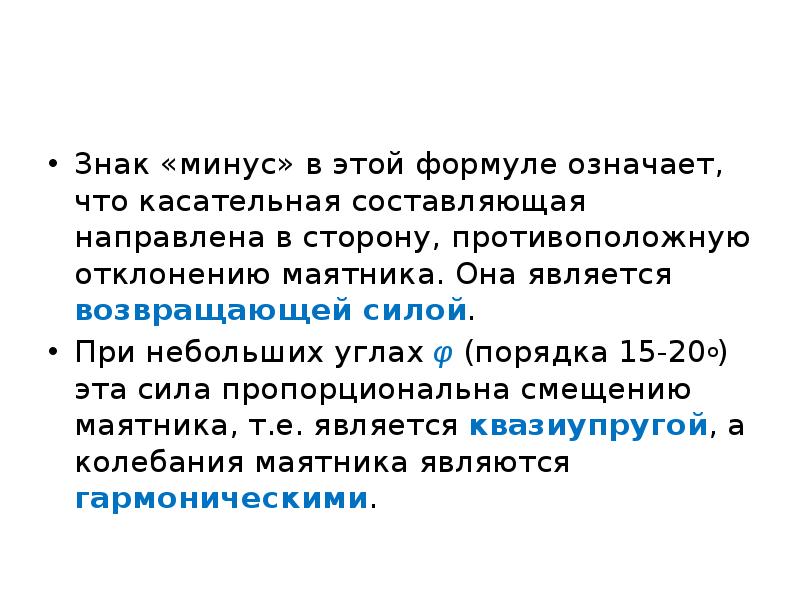

Знак «минус» в этой формуле означает, что касательная составляющая направлена в сторону, противоположную отклонению маятника. Она является возвращающей силой. При небольших углах φ (порядка 15-20о) эта сила пропорциональна смещению маятника, т.е. является квазиупругой, а колебания маятника являются гармоническими.

Слайд 10

Описание слайда:

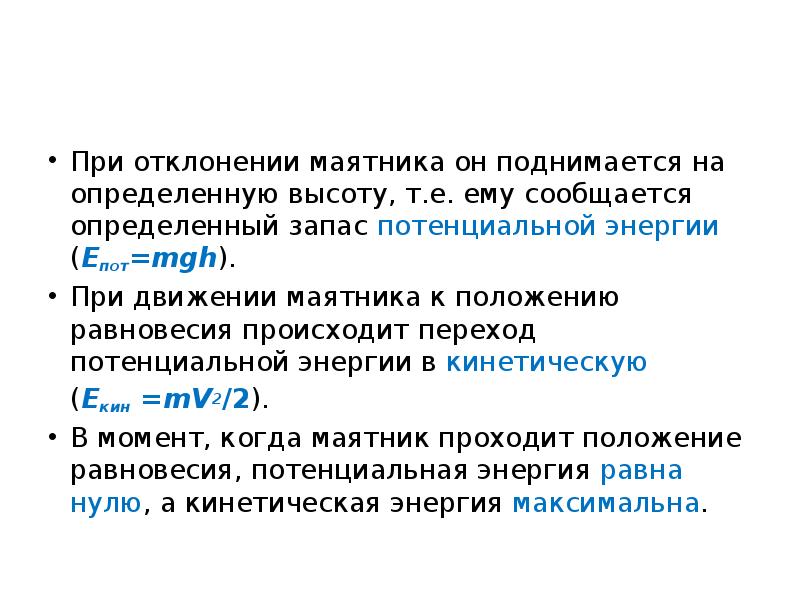

При отклонении маятника он поднимается на определенную высоту, т.е. ему сообщается определенный запас потенциальной энергии (Епот=mgh). При движении маятника к положению равновесия происходит переход потенциальной энергии в кинетическую (Eкин =mV2/2). В момент, когда маятник проходит положение равновесия, потенциальная энергия равна нулю, а кинетическая энергия максимальна.

Слайд 11

Описание слайда:

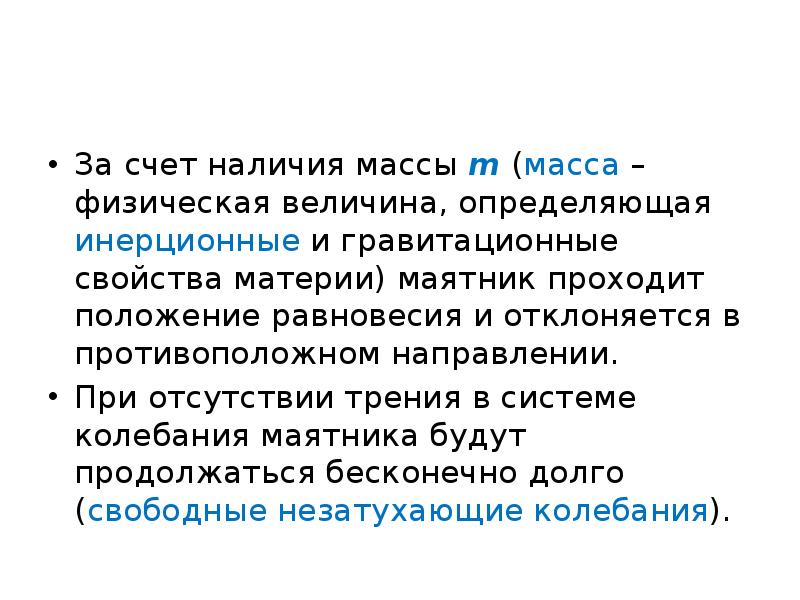

За счет наличия массы m (масса – физическая величина, определяющая инерционные и гравитационные свойства материи) маятник проходит положение равновесия и отклоняется в противоположном направлении. При отсутствии трения в системе колебания маятника будут продолжаться бесконечно долго (свободные незатухающие колебания).

Слайд 12

Описание слайда:

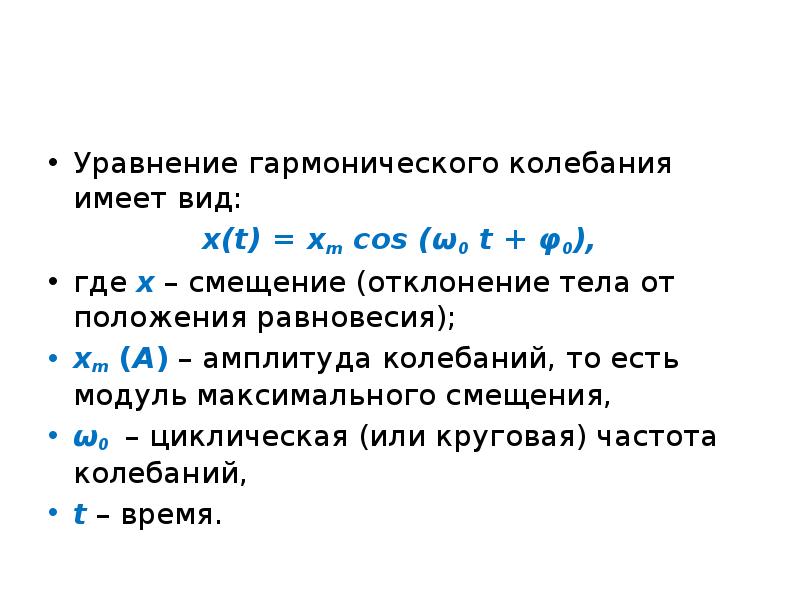

Уравнение гармонического колебания имеет вид: x(t) = xm cos (ω0 t + φ0), где х – смещение (отклонение тела от положения равновесия); xm (А) – амплитуда колебаний, то есть модуль максимального смещения, ω0 – циклическая (или круговая) частота колебаний, t – время.

Слайд 13

Описание слайда:

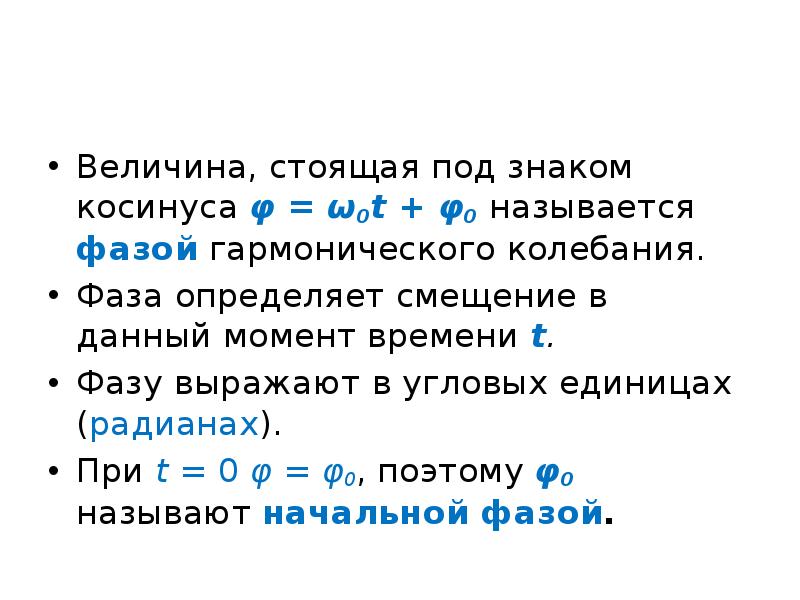

Величина, стоящая под знаком косинуса φ = ω0t + φ0 называется фазой гармонического колебания. Фаза определяет смещение в данный момент времени t. Фазу выражают в угловых единицах (радианах). При t = 0 φ = φ0, поэтому φ0 называют начальной фазой.

Слайд 14

Описание слайда:

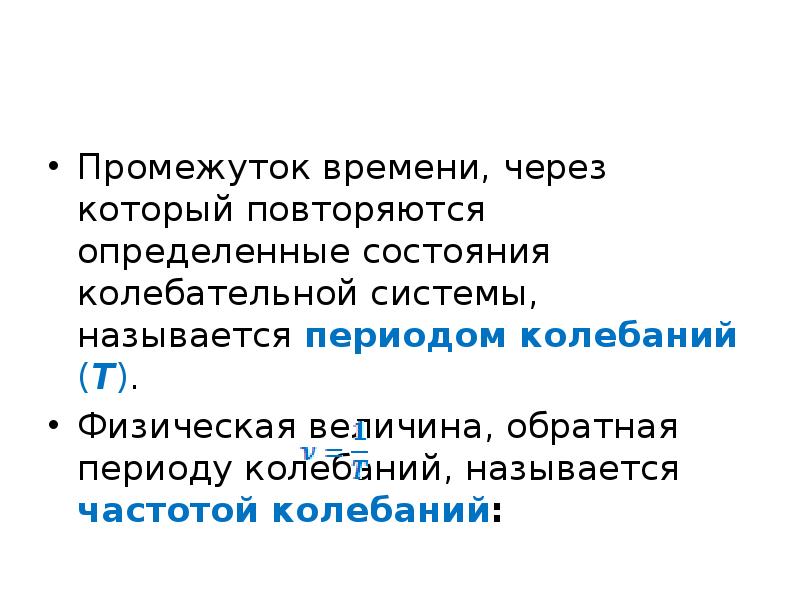

Промежуток времени, через который повторяются определенные состояния колебательной системы, называется периодом колебаний (T). Физическая величина, обратная периоду колебаний, называется частотой колебаний:

Слайд 15

Описание слайда:

Частота колебаний ν показывает, сколько колебаний совершается за единицу времени. Единица измерения частоты – герц (Гц) – одно колебание в секунду.

Слайд 16

Описание слайда:

Частота колебаний ν связана с циклической частотой ω и периодом колебаний T соотношениями: То есть круговая частота - это число полных колебаний, совершающихся за 2π единиц времени.

Слайд 17

Описание слайда:

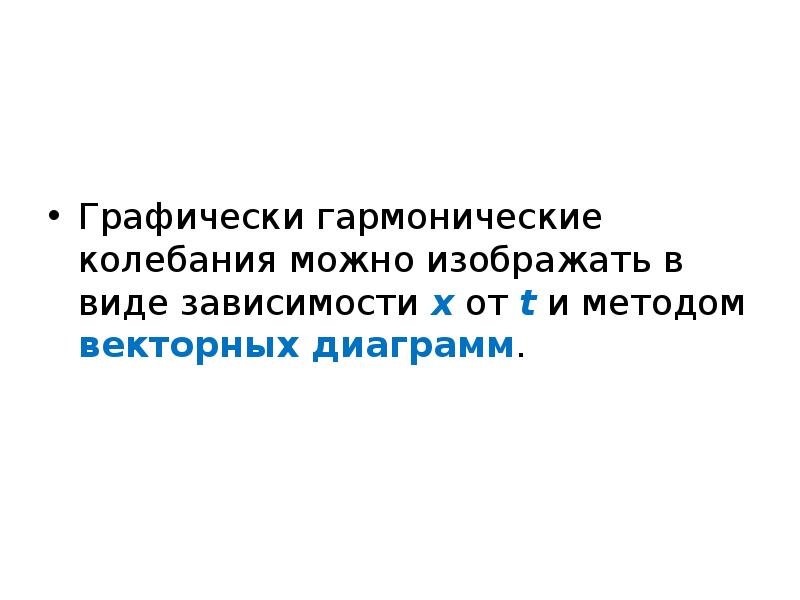

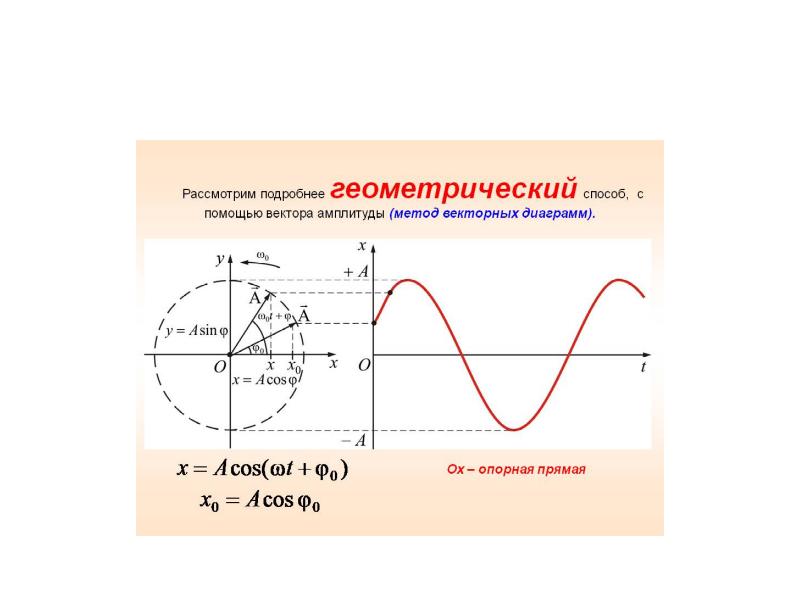

Графически гармонические колебания можно изображать в виде зависимости х от t и методом векторных диаграмм.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

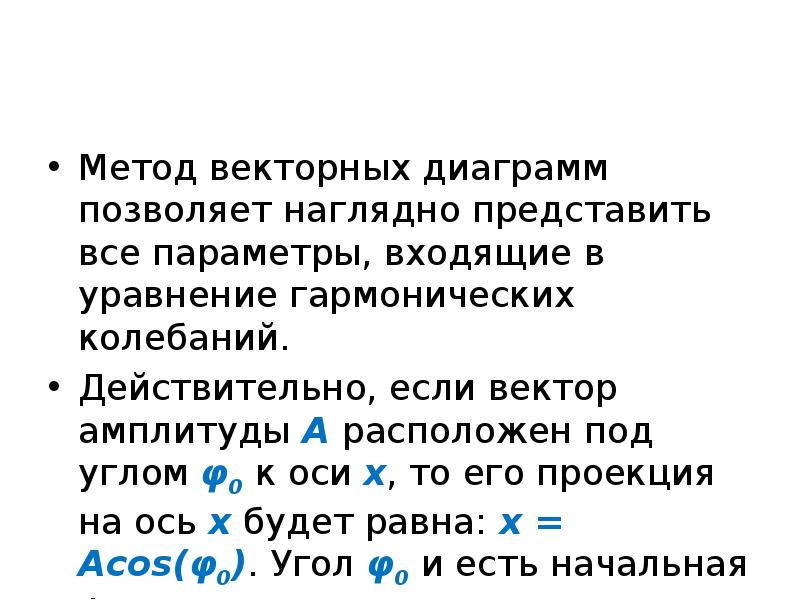

Метод векторных диаграмм позволяет наглядно представить все параметры, входящие в уравнение гармонических колебаний. Действительно, если вектор амплитуды А расположен под углом φ0 к оси х, то его проекция на ось х будет равна: x = Acos(φ0). Угол φ0 и есть начальная фаза.

Слайд 20

Описание слайда:

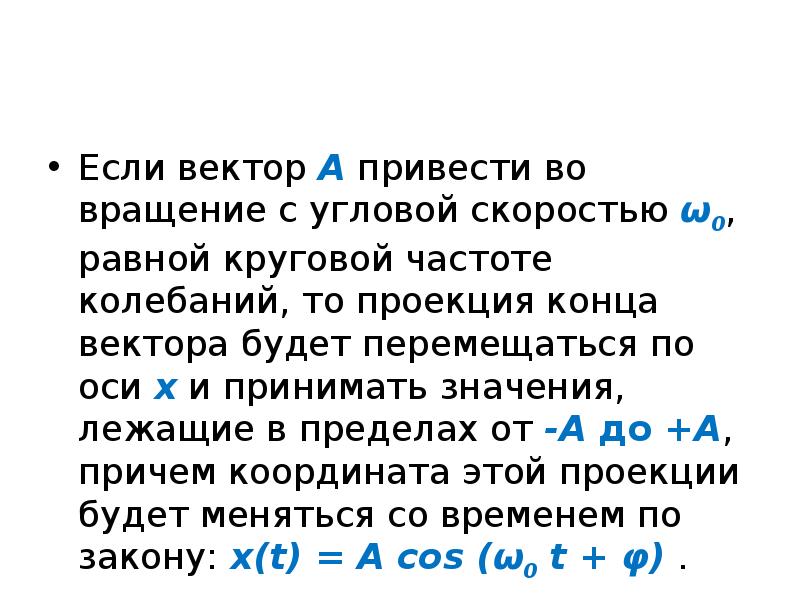

Если вектор А привести во вращение с угловой скоростью ω0, равной круговой частоте колебаний, то проекция конца вектора будет перемещаться по оси х и принимать значения, лежащие в пределах от -A до +A, причем координата этой проекции будет меняться со временем по закону: x(t) = А cos (ω0 t + φ) .

Слайд 21

Описание слайда:

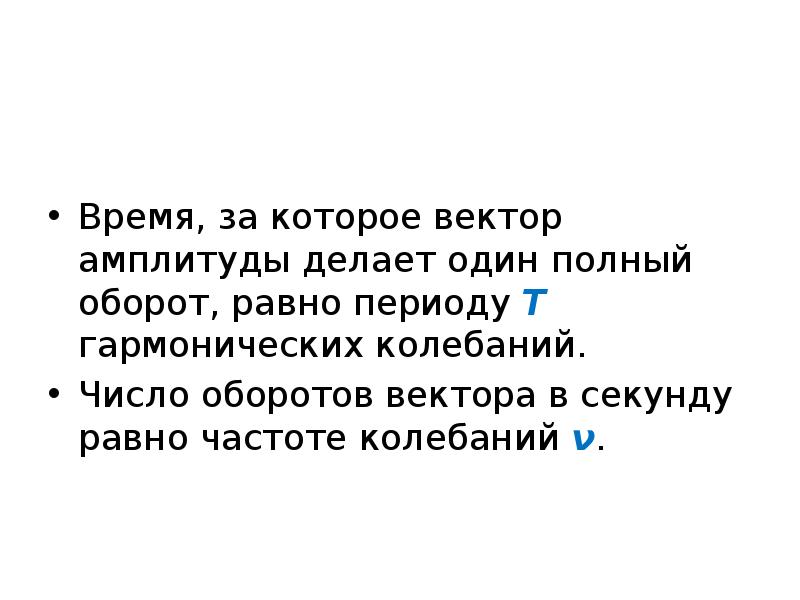

Время, за которое вектор амплитуды делает один полный оборот, равно периоду Т гармонических колебаний. Число оборотов вектора в секунду равно частоте колебаний ν.

Слайд 22

Описание слайда:

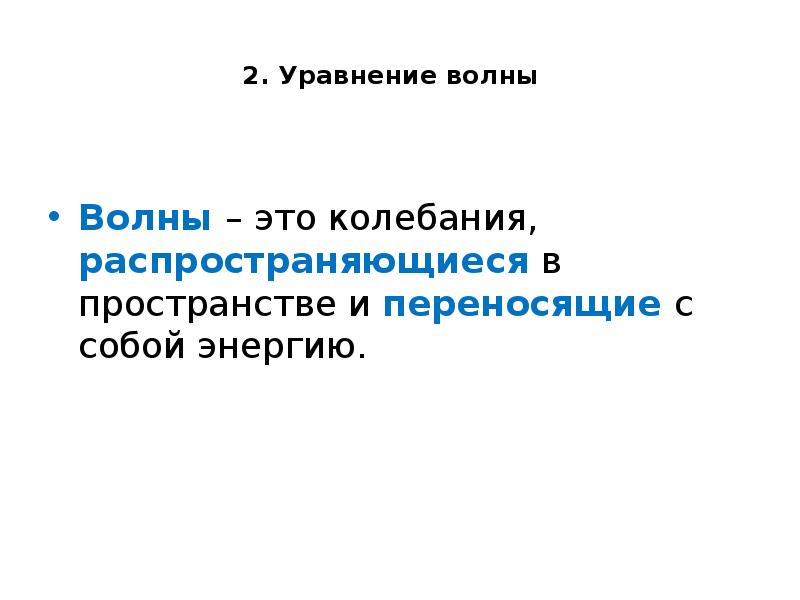

2. Уравнение волны Волны – это колебания, распространяющиеся в пространстве и переносящие с собой энергию.

Слайд 23

Описание слайда:

Рассмотрим волну, возникающую на поверхности жидкости под воздействием колебаний длинного цилиндрического стержня: y(t) = ymax cosωt где ymax=A - амплитуда колебаний цилиндра, ω=2πν, где ν - частота колебаний, t - время.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

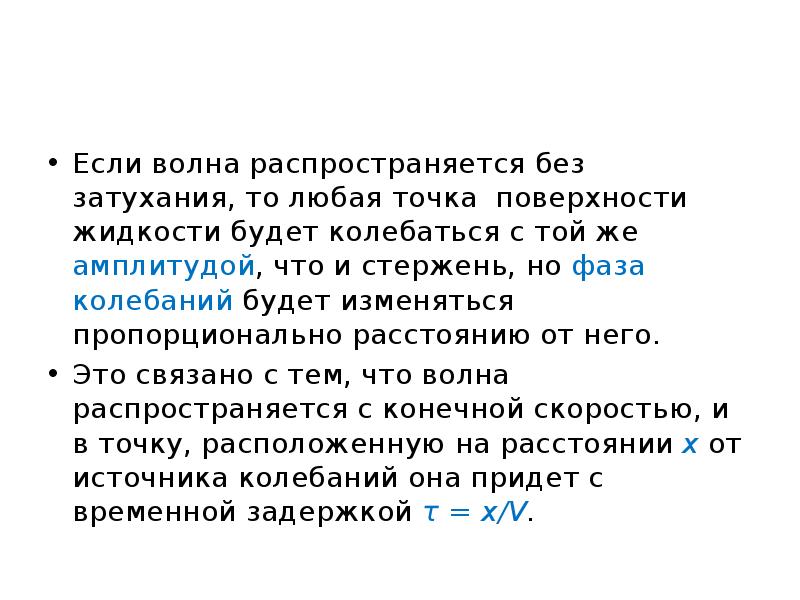

Если волна распространяется без затухания, то любая точка поверхности жидкости будет колебаться с той же амплитудой, что и стержень, но фаза колебаний будет изменяться пропорционально расстоянию от него. Это связано с тем, что волна распространяется с конечной скоростью, и в точку, расположенную на расстоянии x от источника колебаний она придет с временной задержкой τ = x/V.

Слайд 26

Описание слайда:

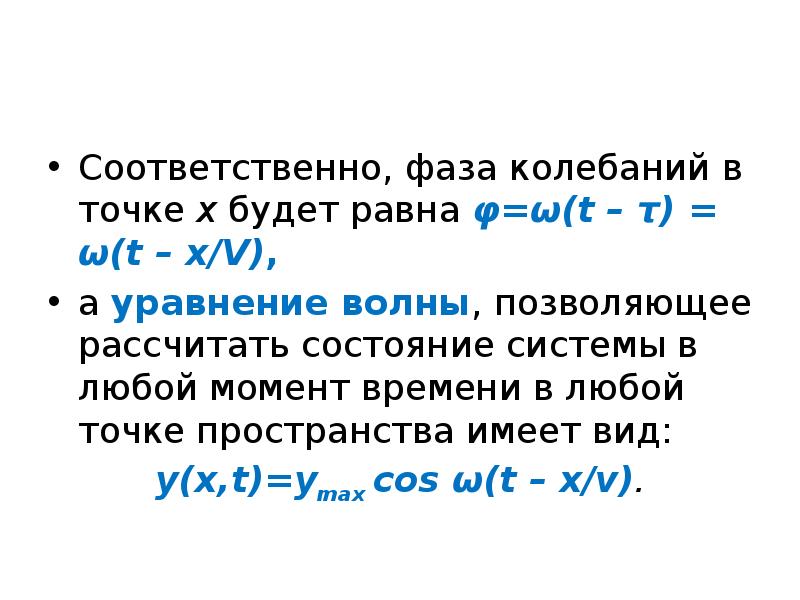

Соответственно, фаза колебаний в точке х будет равна φ=ω(t – τ) = ω(t – x/V), а уравнение волны, позволяющее рассчитать состояние системы в любой момент времени в любой точке пространства имеет вид: y(x,t)=ymax сos ω(t – x/v).

Слайд 27

Описание слайда:

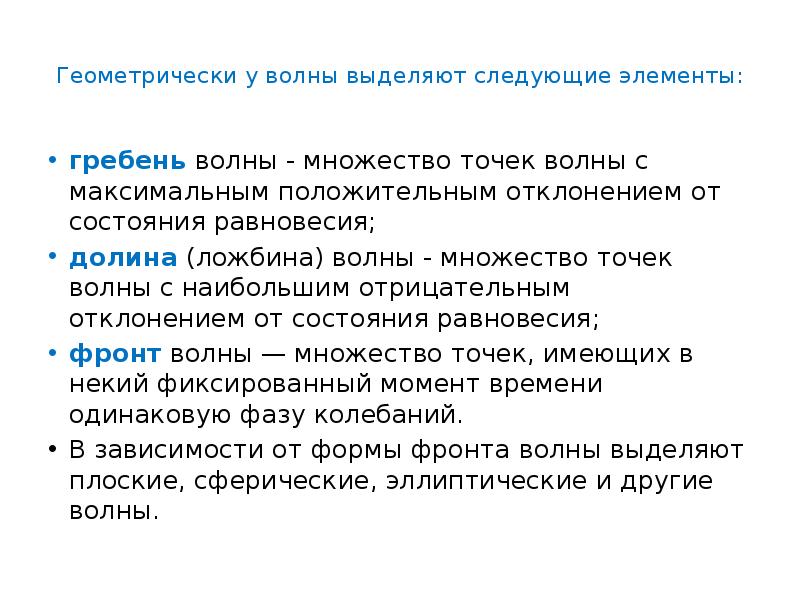

Геометрически у волны выделяют следующие элементы: гребень волны - множество точек волны с максимальным положительным отклонением от состояния равновесия; долина (ложбина) волны - множество точек волны с наибольшим отрицательным отклонением от состояния равновесия; фронт волны — множество точек, имеющих в некий фиксированный момент времени одинаковую фазу колебаний. В зависимости от формы фронта волны выделяют плоские, сферические, эллиптические и другие волны.

Слайд 28

Описание слайда:

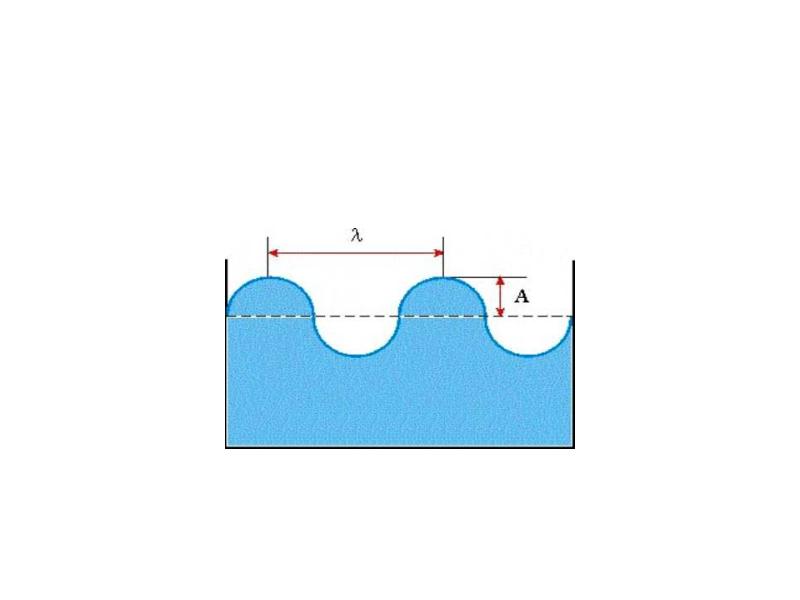

Длина волны соответствует расстоянию между соседними гребнями (долинами) волны. С другой стороны, длина волны – есть расстояние, которое волна проходит за один период. Соответственно, λ=VT=V/ν.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

3. Основные характеристики звука. Звук - это механические (упругие) колебания, распространяющиеся в газах, жидкостях и твердых телах (чаще всего в воздухе), которые воспринимаются ухом человека. Для человека границы звукового диапазона соответствуют частотам примерно от 16 Гц до 20 000 Гц. Некоторые животные ощущают колебания с частотой менее 16 Гц (инфразвуки); другие (летучие мыши, дельфины) – с частотами много выше 20 000 Гц (ультразвуки).

Слайд 31

Описание слайда:

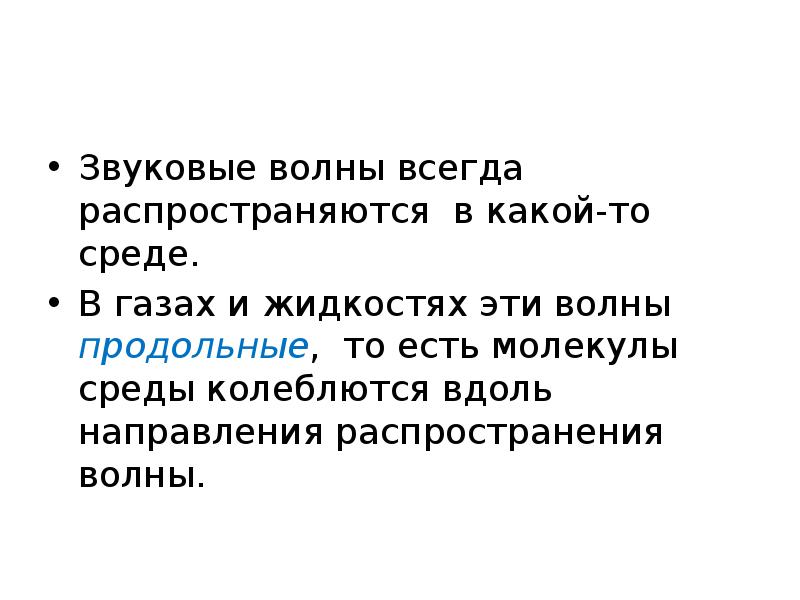

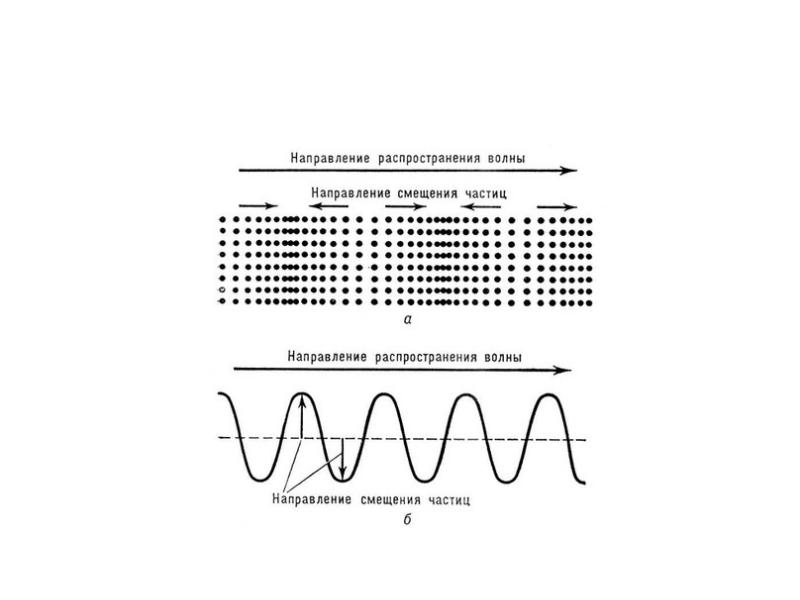

Звуковые волны всегда распространяются в какой-то среде. В газах и жидкостях эти волны продольные, то есть молекулы среды колеблются вдоль направления распространения волны.

Слайд 32

Описание слайда:

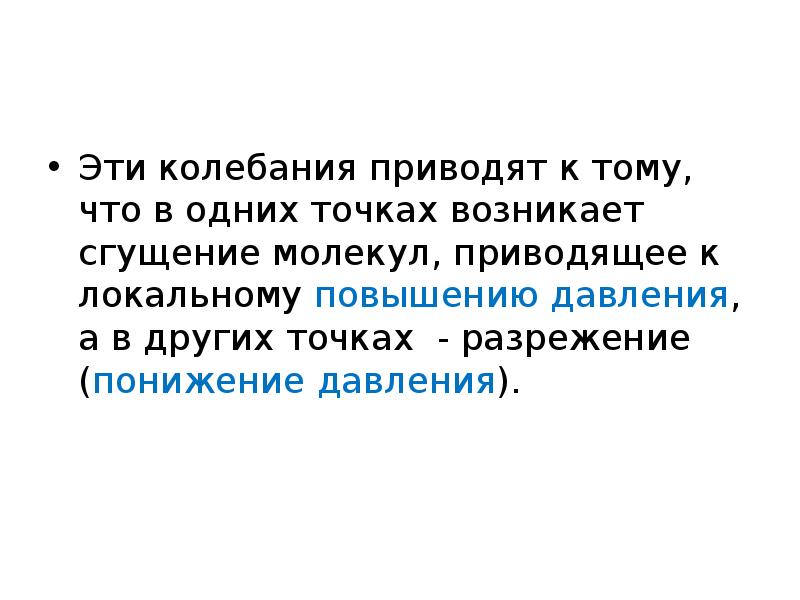

Эти колебания приводят к тому, что в одних точках возникает сгущение молекул, приводящее к локальному повышению давления, а в других точках - разрежение (понижение давления).

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

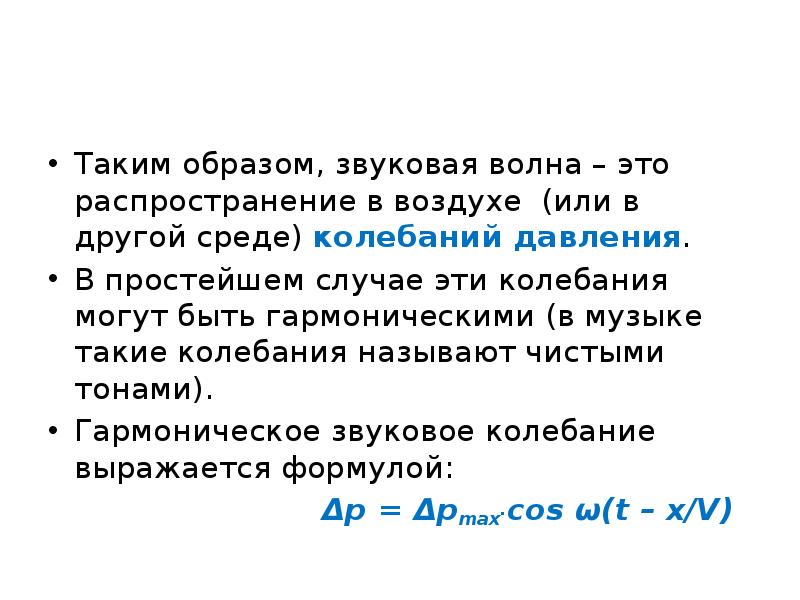

Таким образом, звуковая волна – это распространение в воздухе (или в другой среде) колебаний давления. В простейшем случае эти колебания могут быть гармоническими (в музыке такие колебания называют чистыми тонами). Гармоническое звуковое колебание выражается формулой: Δр = Δрmax.cos ω(t – x/V)

Слайд 35

Описание слайда:

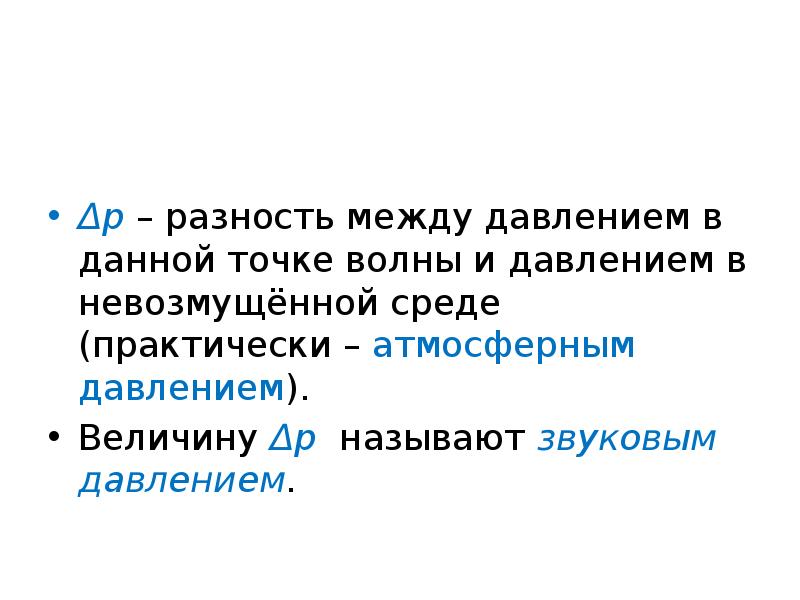

Δр – разность между давлением в данной точке волны и давлением в невозмущённой среде (практически – атмосферным давлением). Величину Δр называют звуковым давлением.

Слайд 36

Описание слайда:

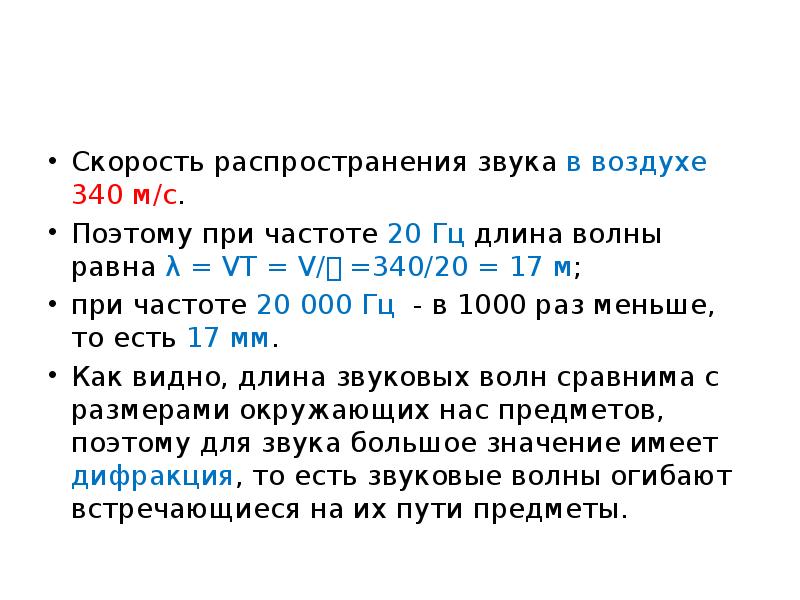

Cкорость распространения звука в воздухе 340 м/c. Поэтому при частоте 20 Гц длина волны равна λ = VT = V/�� =340/20 = 17 м; при частоте 20 000 Гц - в 1000 раз меньше, то есть 17 мм. Как видно, длина звуковых волн сравнима с размерами окружающих нас предметов, поэтому для звука большое значение имеет дифракция, то есть звуковые волны огибают встречающиеся на их пути предметы.

Слайд 37

Описание слайда:

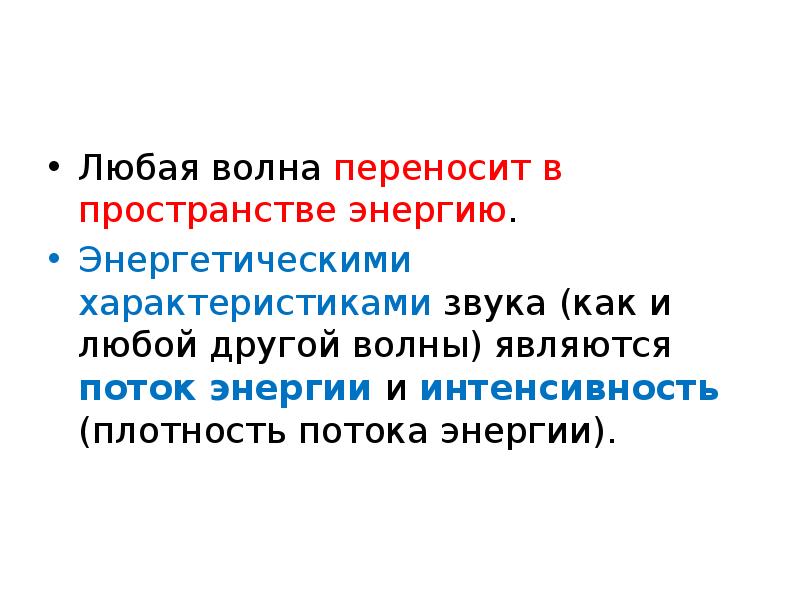

Любая волна переносит в пространстве энергию. Энергетическими характеристиками звука (как и любой другой волны) являются поток энергии и интенсивность (плотность потока энергии).

Слайд 38

Описание слайда:

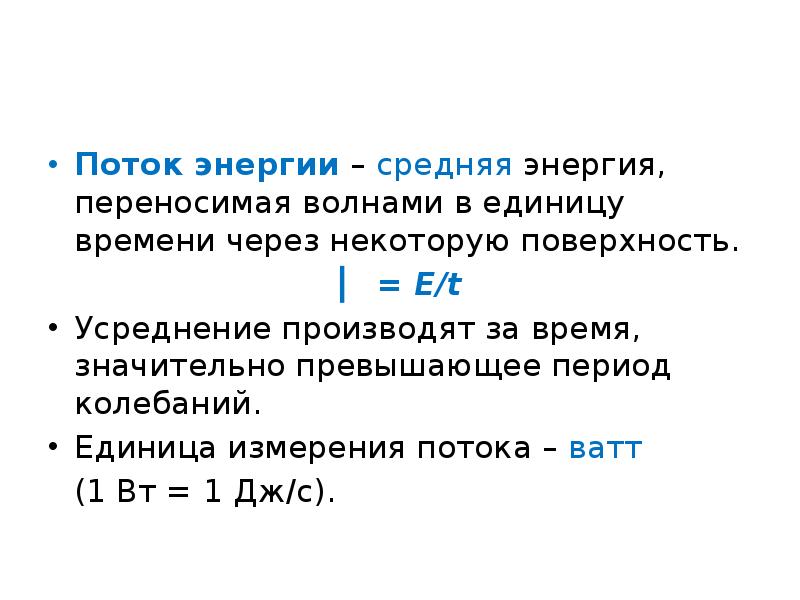

Поток энергии – средняя энергия, переносимая волнами в единицу времени через некоторую поверхность. �� = Е/t Усреднение производят за время, значительно превышающее период колебаний. Единица измерения потока – ватт (1 Вт = 1 Дж/с).

Слайд 39

Описание слайда:

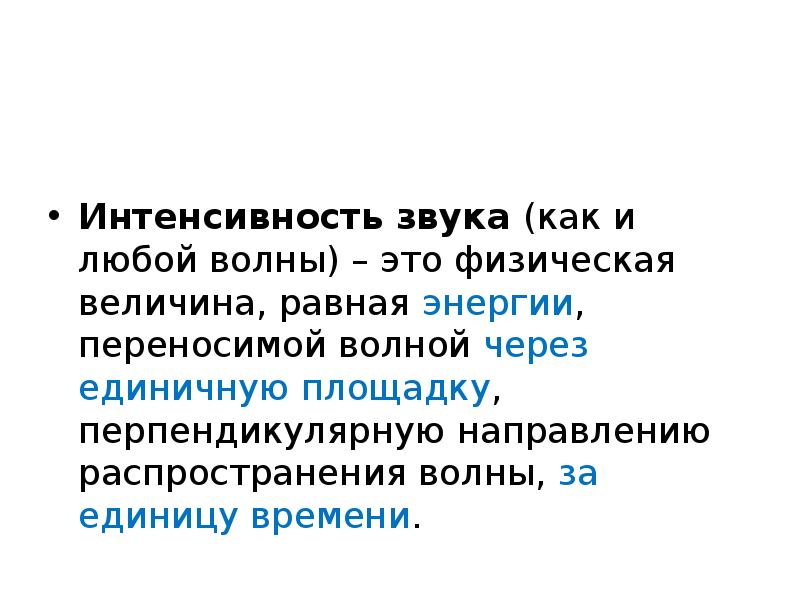

Интенсивность звука (как и любой волны) – это физическая величина, равная энергии, переносимой волной через единичную площадку, перпендикулярную направлению распространения волны, за единицу времени.

Слайд 40

Описание слайда:

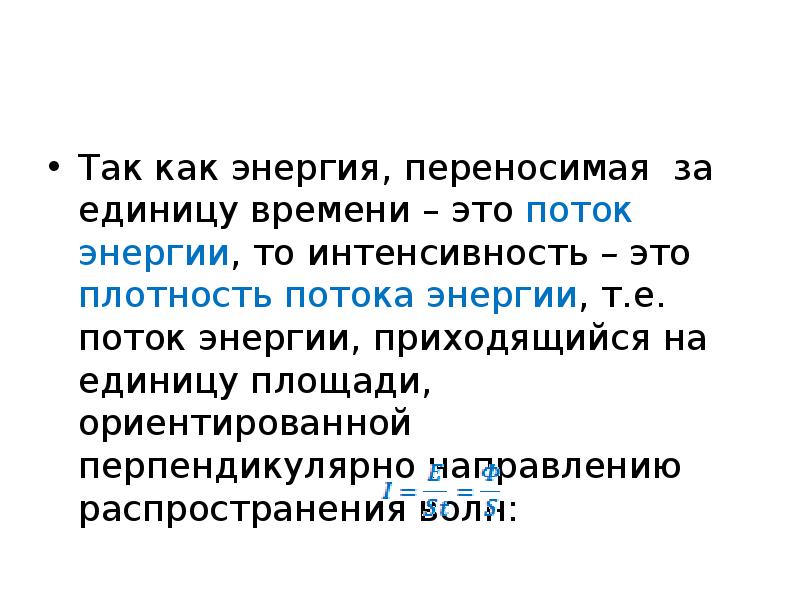

Так как энергия, переносимая за единицу времени – это поток энергии, то интенсивность – это плотность потока энергии, т.е. поток энергии, приходящийся на единицу площади, ориентированной перпендикулярно направлению распространения волн:

Слайд 41

Описание слайда:

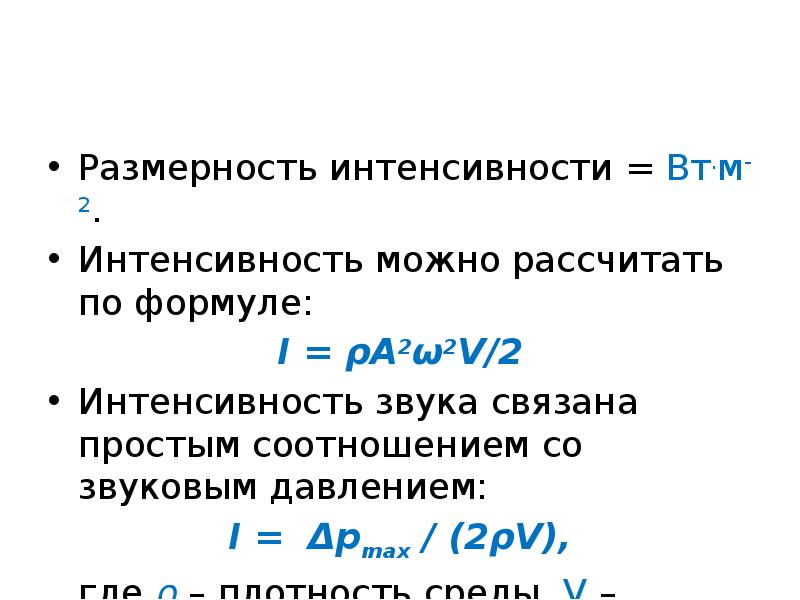

Размерность интенсивности = Вт.м-2. Интенсивность можно рассчитать по формуле: I = ρA2ω2V/2 Интенсивность звука связана простым соотношением со звуковым давлением: I = Δpmax / (2ρV), где ρ – плотность среды, V – скорость звука.

Слайд 42

Описание слайда:

Звуковые методы, используемые в диагностике: а) Аускультация – выслушивание звуков, возникающих при работе различных органов (сердца, легких, кровеносных сосудов) в норме и патологии с диагностическими целями (с этой целью используют стетоскоп, фонендоскоп, микрофон, магнитофон). б) Фонокардиография – графическая регистрация тонов и шумов сердца. в) Перкуссия – прослушивание звучания отдельных частей тела при простукивании. При ударе о поверхность тела возникает звуковая волна. Во внутритканных полостях возникают резонансные явления, которые изменяют тембр и громкость звучания. Опытный врач по изменению звучания определяет состояние обследуемого органа (воспаление в мягких тканях, наличие жидкости в брюшной полости и т.п.)

Слайд 43

Описание слайда:

4. Свойства ультразвука. Ультразвуковые методы исследования Ультразвук – это механические волны, распространяющиеся в упругих средах и имеющие частоту свыше 20 кГц (до 109 -1010 Гц).

Слайд 44

Описание слайда:

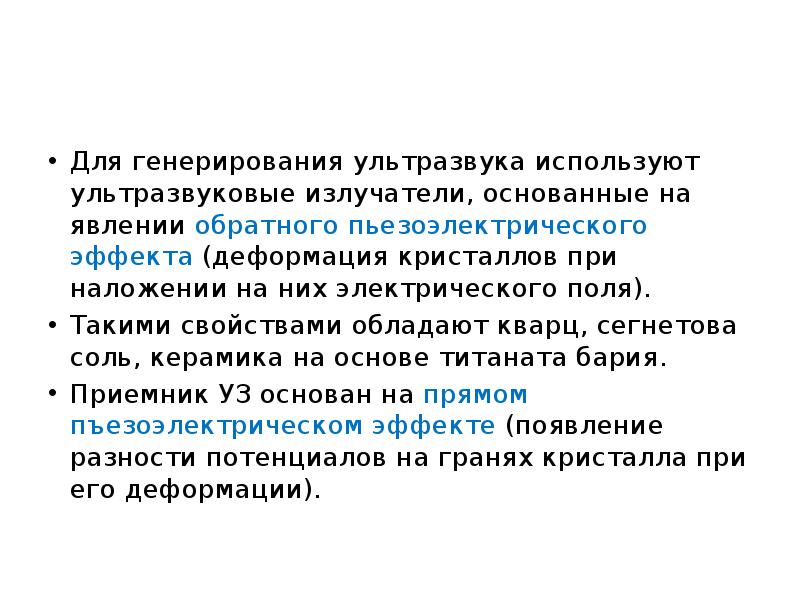

Для генерирования ультразвука используют ультразвуковые излучатели, основанные на явлении обратного пьезоэлектрического эффекта (деформация кристаллов при наложении на них электрического поля). Такими свойствами обладают кварц, сегнетова соль, керамика на основе титаната бария. Приемник УЗ основан на прямом пъезоэлектрическом эффекте (появление разности потенциалов на гранях кристалла при его деформации).

Слайд 45

Описание слайда:

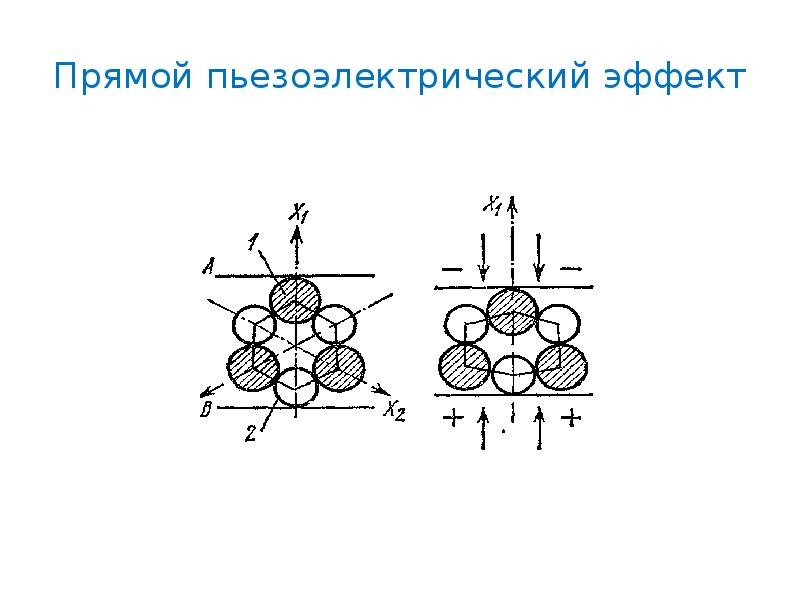

Прямой пьезоэлектрический эффект

Слайд 46

Описание слайда:

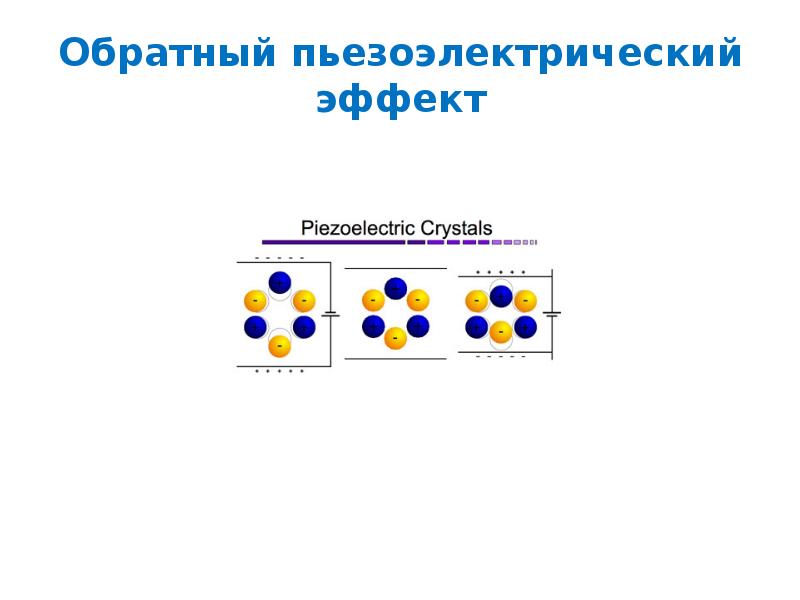

Обратный пьезоэлектрический эффект

Слайд 47

Описание слайда:

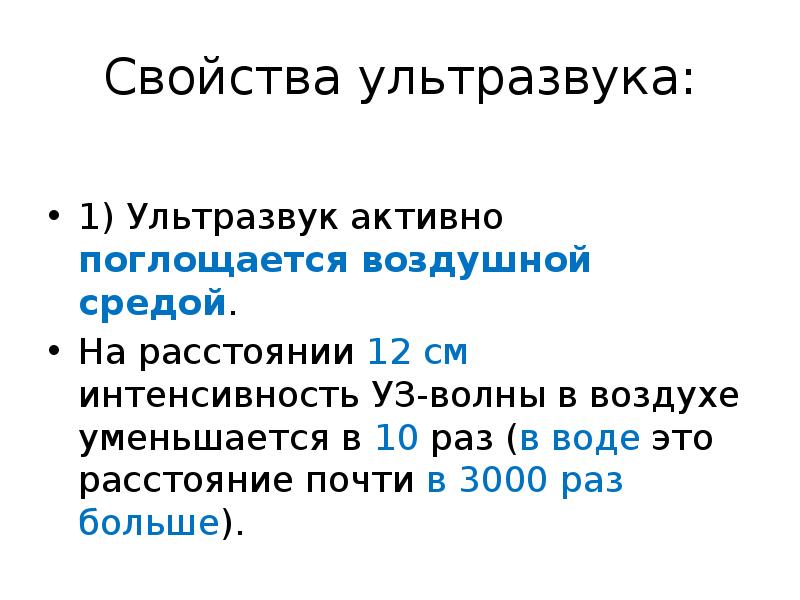

Свойства ультразвука: 1) Ультразвук активно поглощается воздушной средой. На расстоянии 12 см интенсивность УЗ-волны в воздухе уменьшается в 10 раз (в воде это расстояние почти в 3000 раз больше).

Слайд 48

Описание слайда:

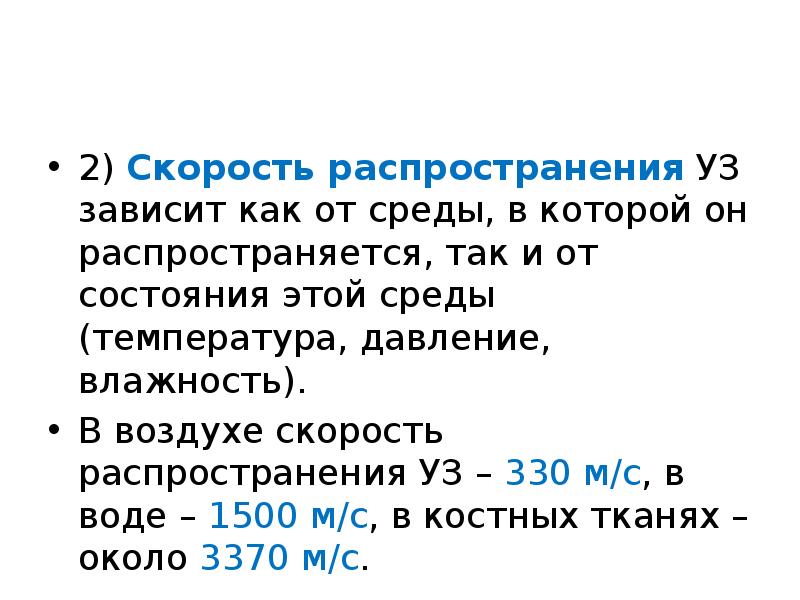

2) Скорость распространения УЗ зависит как от среды, в которой он распространяется, так и от состояния этой среды (температура, давление, влажность). В воздухе скорость распространения УЗ – 330 м/с, в воде – 1500 м/с, в костных тканях – около 3370 м/с.

Слайд 49

Описание слайда:

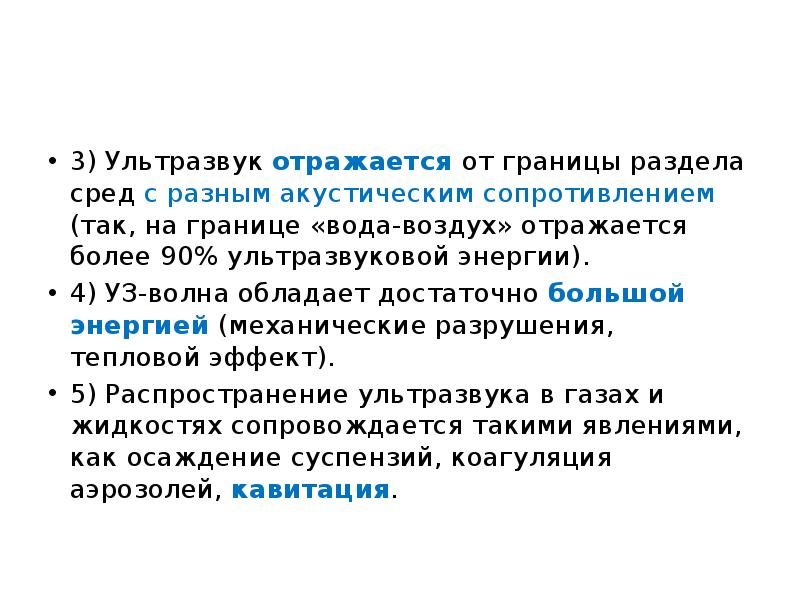

3) Ультразвук отражается от границы раздела сред с разным акустическим сопротивлением (так, на границе «вода-воздух» отражается более 90% ультразвуковой энергии). 4) УЗ-волна обладает достаточно большой энергией (механические разрушения, тепловой эффект). 5) Распространение ультразвука в газах и жидкостях сопровождается такими явлениями, как осаждение суспензий, коагуляция аэрозолей, кавитация.

Слайд 50

Описание слайда:

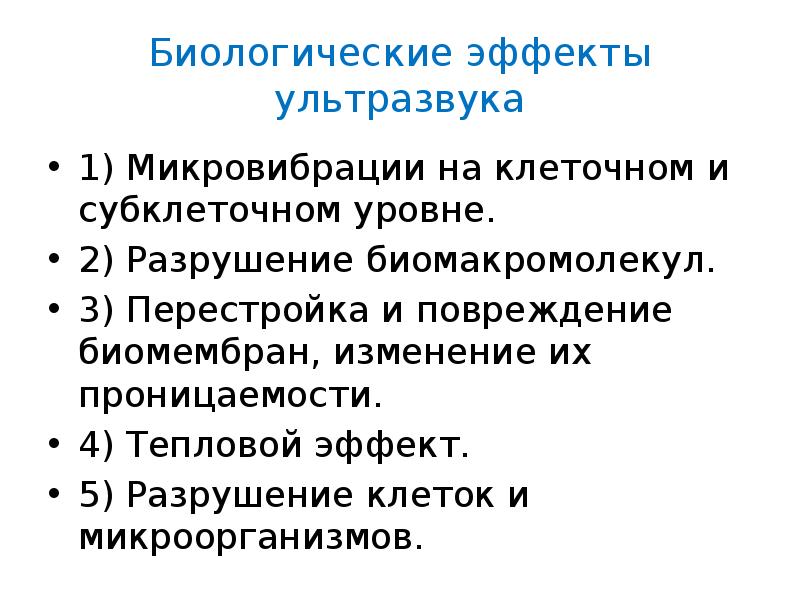

Биологические эффекты ультразвука 1) Микровибрации на клеточном и субклеточном уровне. 2) Разрушение биомакромолекул. 3) Перестройка и повреждение биомембран, изменение их проницаемости. 4) Тепловой эффект. 5) Разрушение клеток и микроорганизмов.

Слайд 51

Описание слайда:

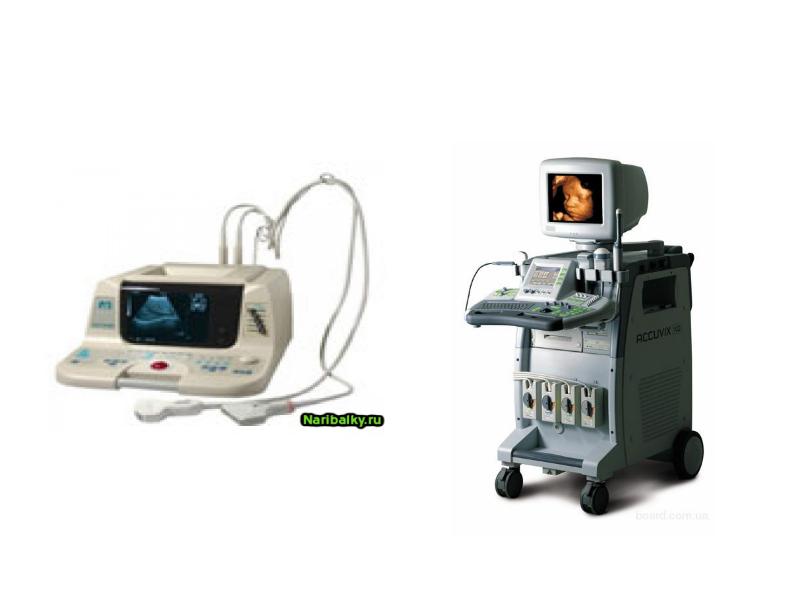

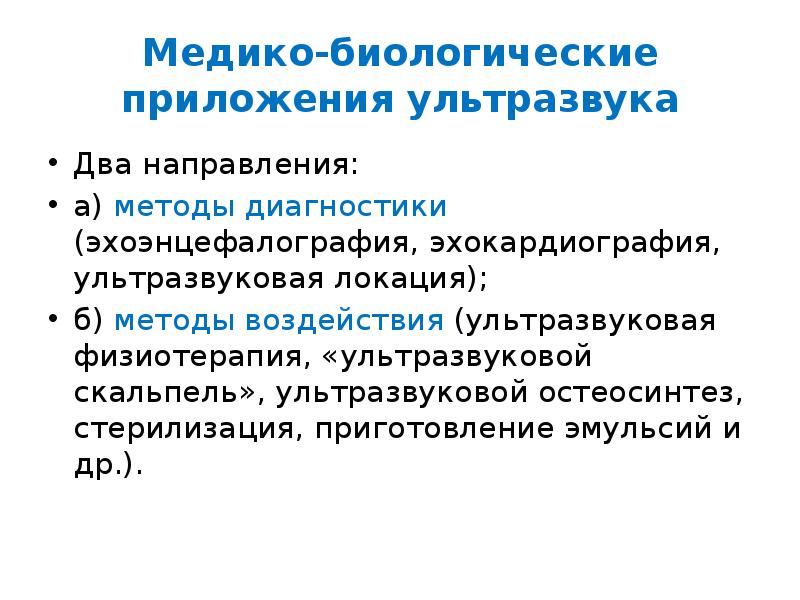

Медико-биологические приложения ультразвука Два направления: а) методы диагностики (эхоэнцефалография, эхокардиография, ультразвуковая локация); б) методы воздействия (ультразвуковая физиотерапия, «ультразвуковой скальпель», ультразвуковой остеосинтез, стерилизация, приготовление эмульсий и др.).
