Слайд 1

Описание слайда:

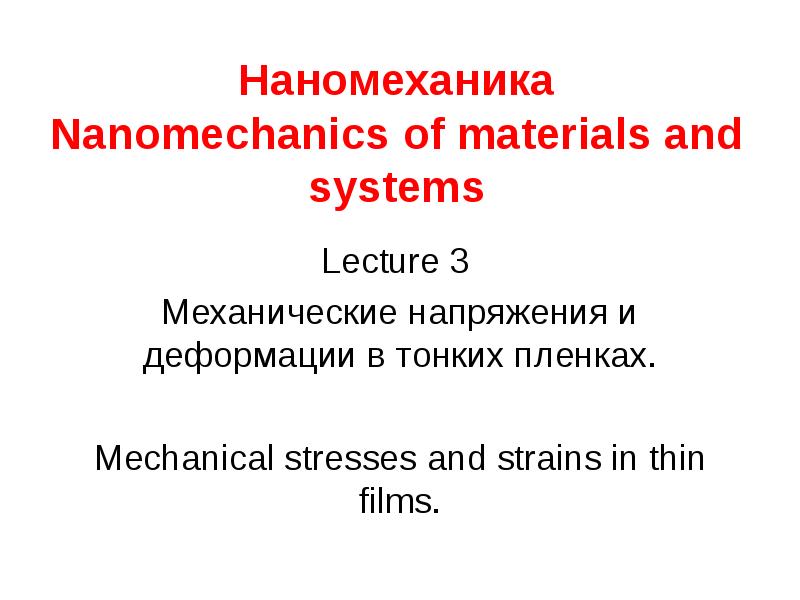

Наномеханика Nanomechanics of materials and systems Lecture 3 Механические напряжения и деформации в тонких пленках. Mechanical stresses and strains in thin films.

Слайд 2

Описание слайда:

Деформация сплошной среды Deformation of continuum

Слайд 3

Описание слайда:

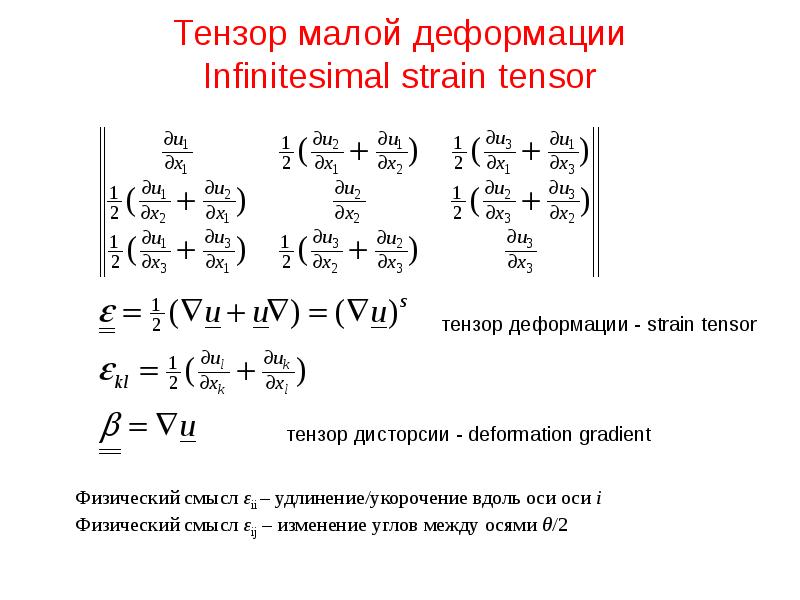

Тензор малой деформации Infinitesimal strain tensor

Слайд 4

Описание слайда:

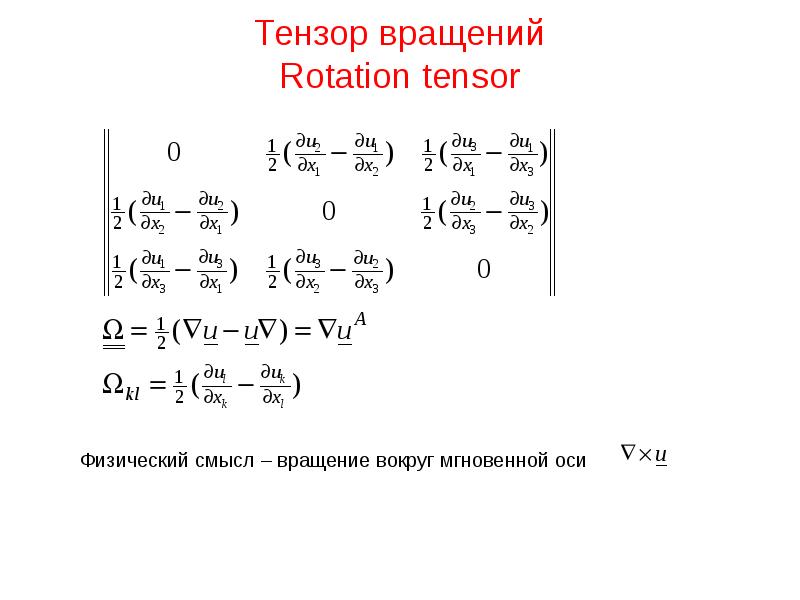

Тензор вращений Rotation tensor

Слайд 5

Описание слайда:

Тензор напряжений Коши Cauchy stress tensor

Слайд 6

Описание слайда:

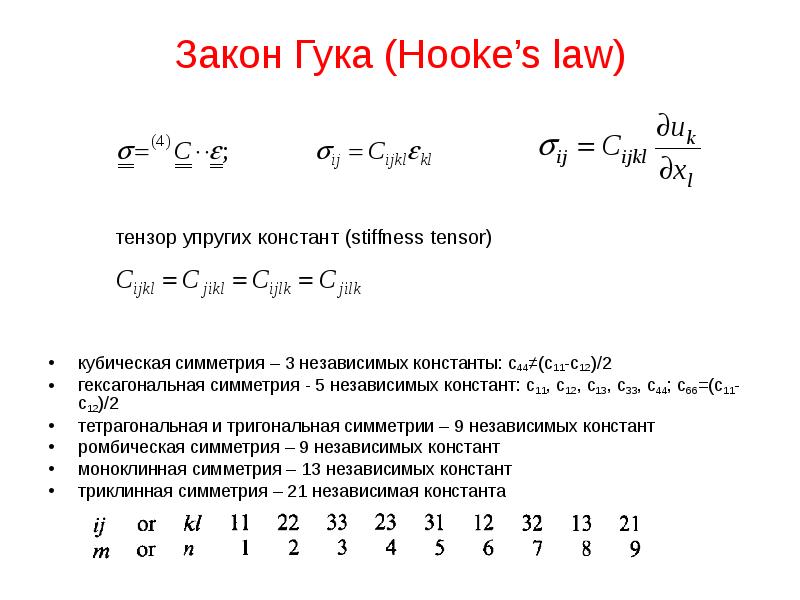

Закон Гука (Hooke’s law)

Слайд 7

Описание слайда:

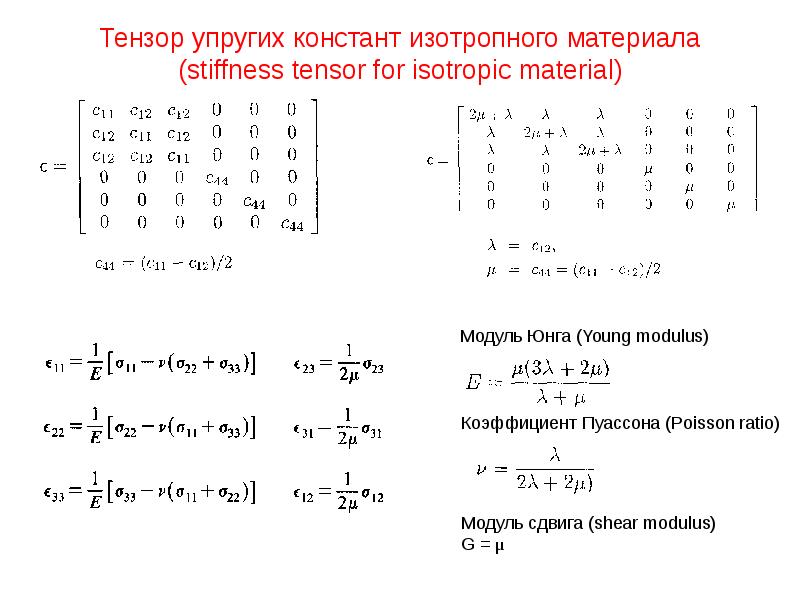

Тензор упругих констант изотропного материала (stiffness tensor for isotropic material)

Слайд 8

Описание слайда:

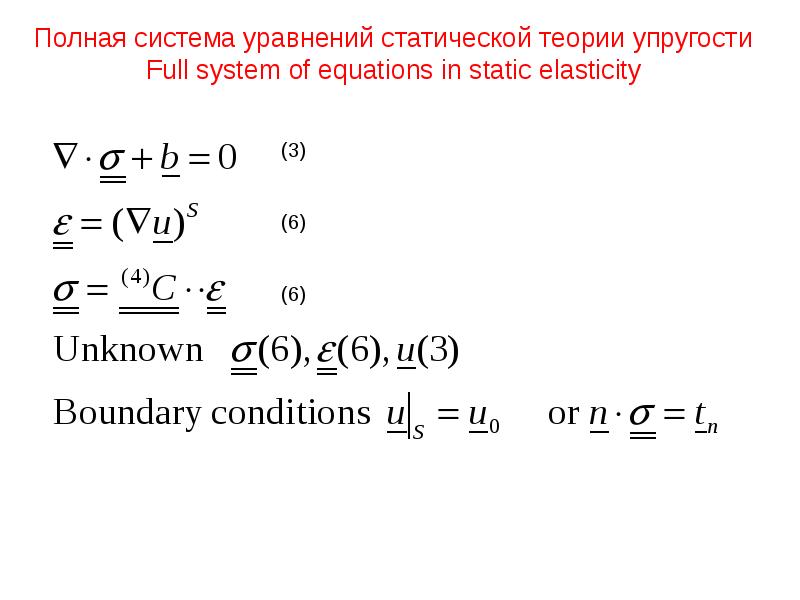

Полная система уравнений статической теории упругости Full system of equations in static elasticity

Слайд 9

Описание слайда:

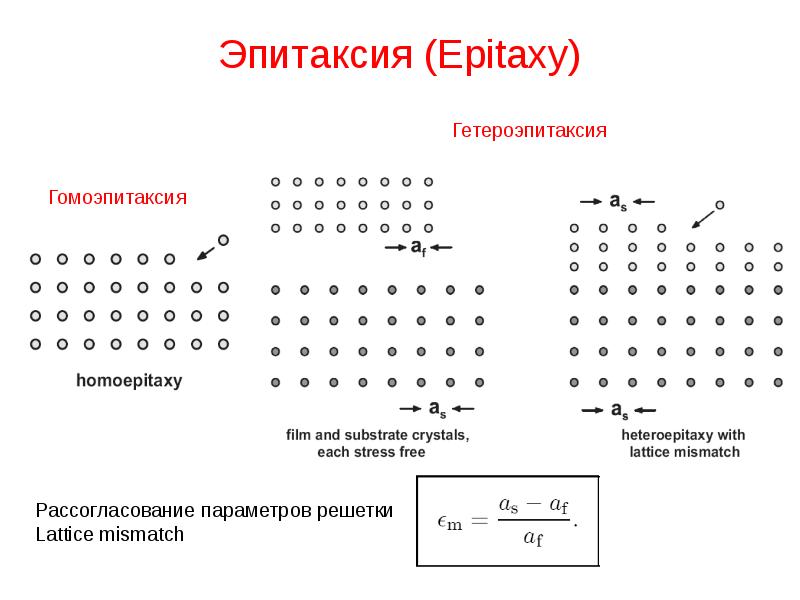

Эпитаксия (Epitaxy)

Слайд 10

Описание слайда:

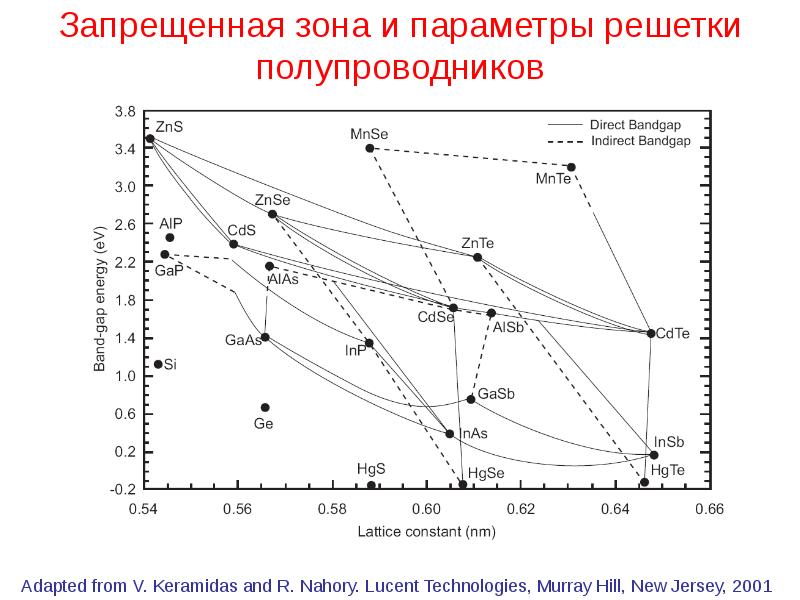

Запрещенная зона и параметры решетки полупроводников

Слайд 11

Описание слайда:

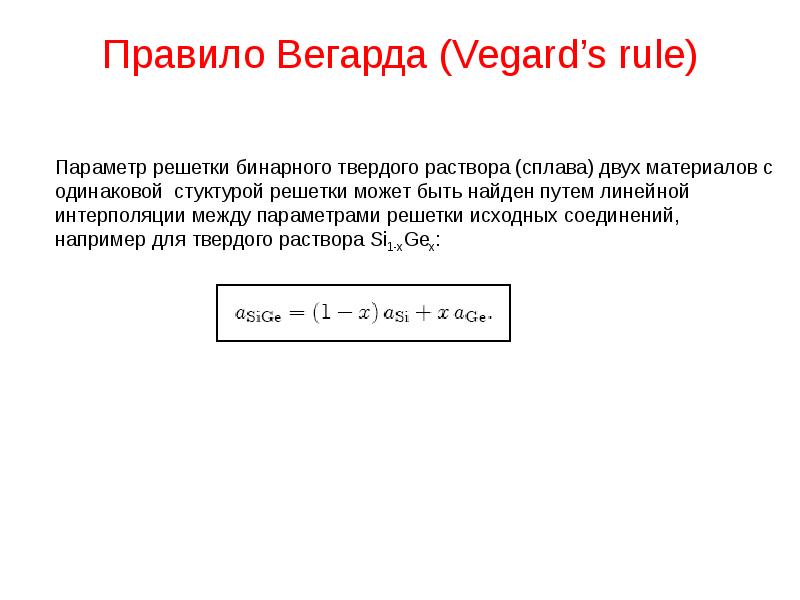

Правило Вегарда (Vegard’s rule)

Слайд 12

Описание слайда:

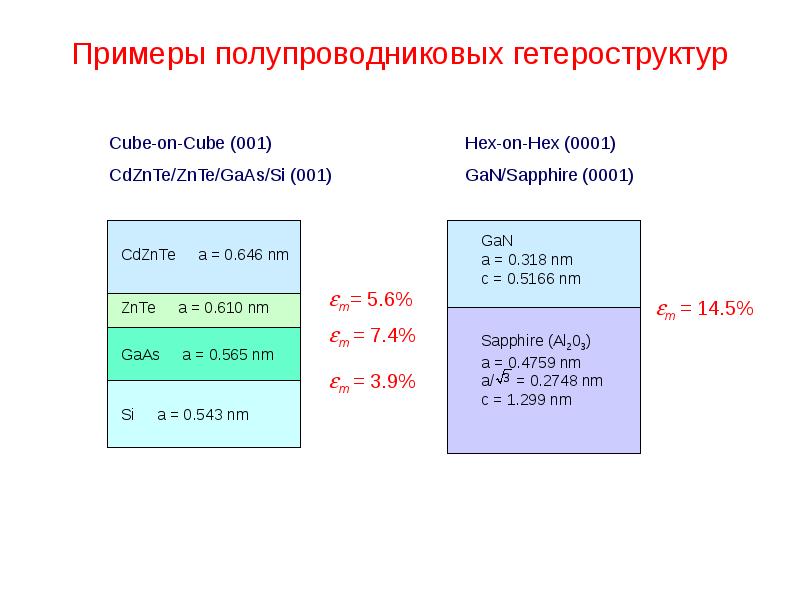

Примеры полупроводниковых гетероструктур

Слайд 13

Описание слайда:

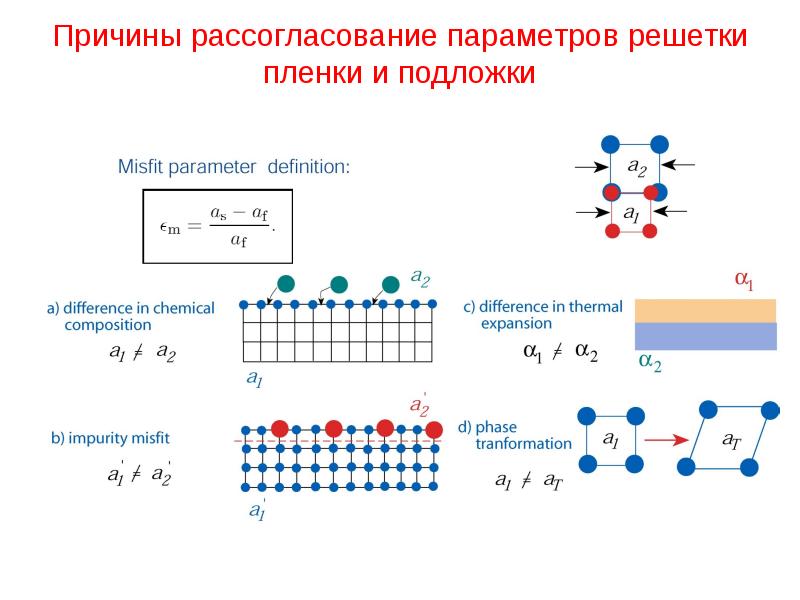

Причины рассогласование параметров решетки пленки и подложки

Слайд 14

Описание слайда:

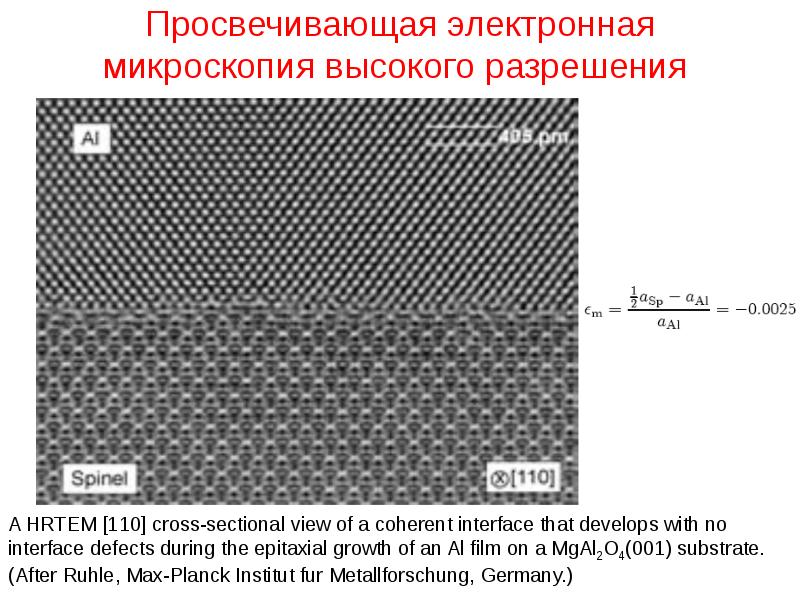

Просвечивающая электронная микроскопия высокого разрешения

Слайд 15

Описание слайда:

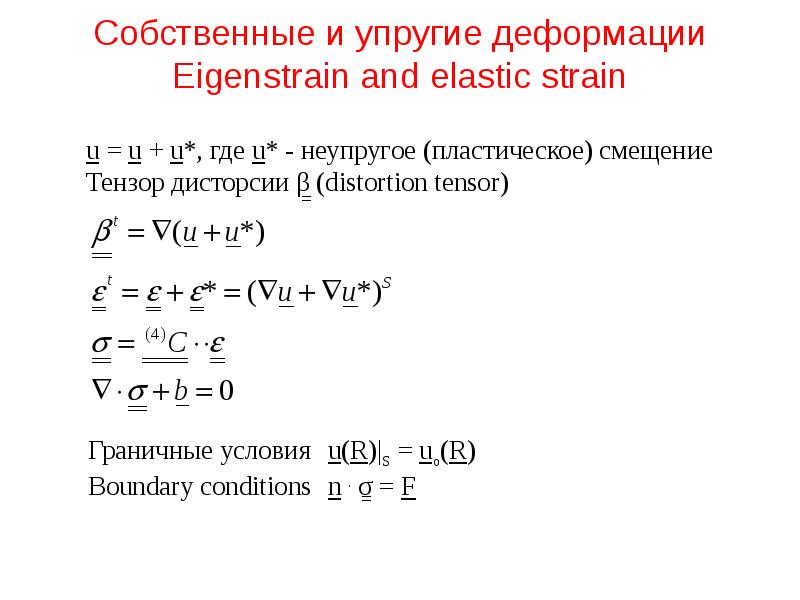

Собственные и упругие деформации Eigenstrain and elastic strain

Слайд 16

Описание слайда:

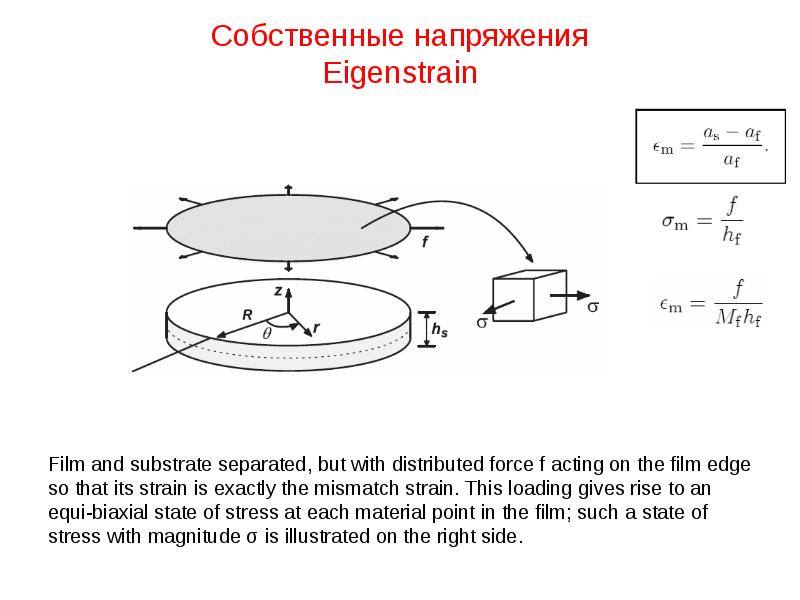

Собственные напряжения Eigenstrain

Слайд 17

Описание слайда:

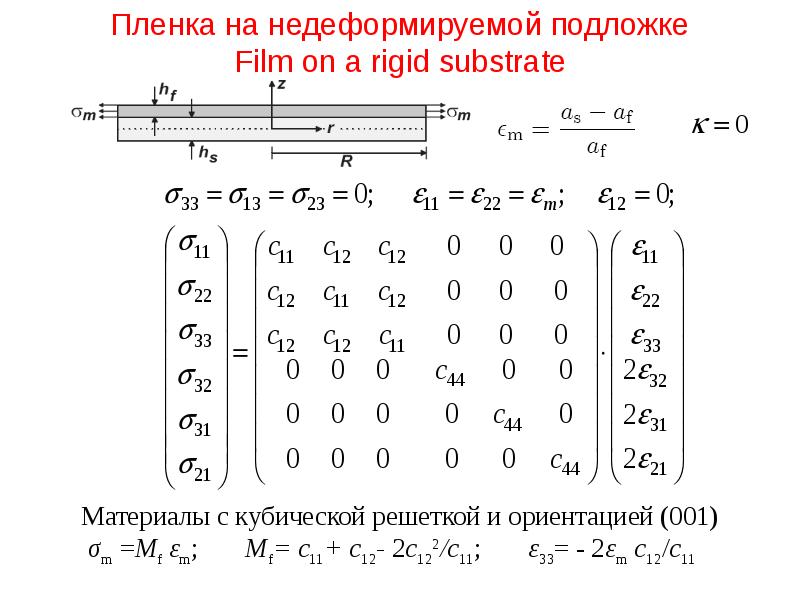

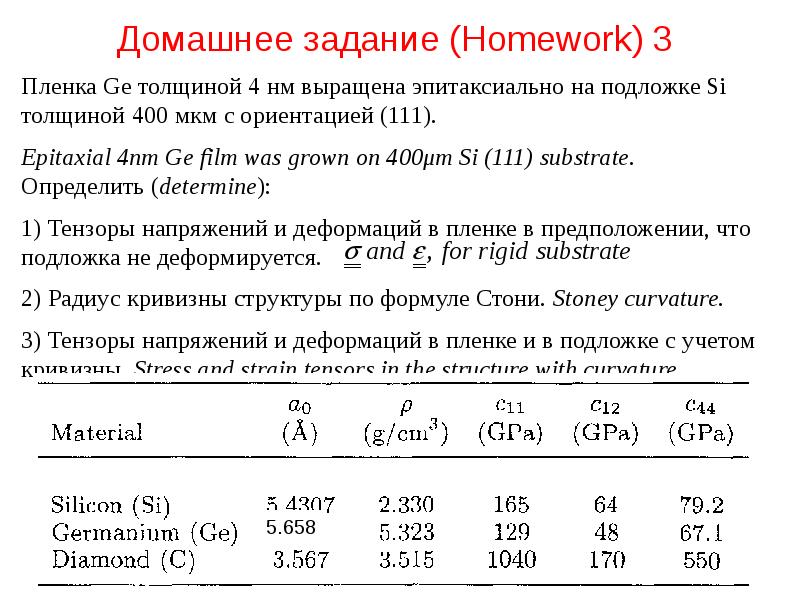

Пленка на недеформируемой подложке Film on a rigid substrate

Слайд 18

Описание слайда:

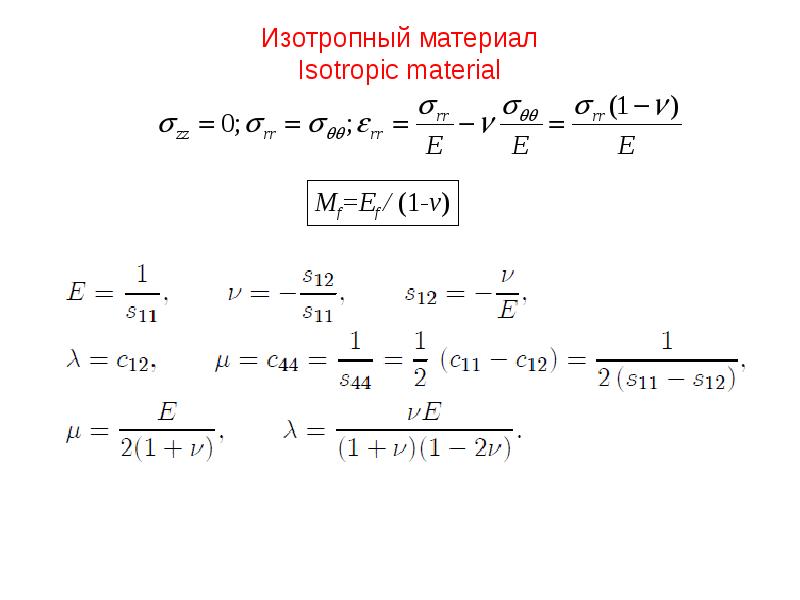

Изотропный материал Isotropic material

Слайд 19

Описание слайда:

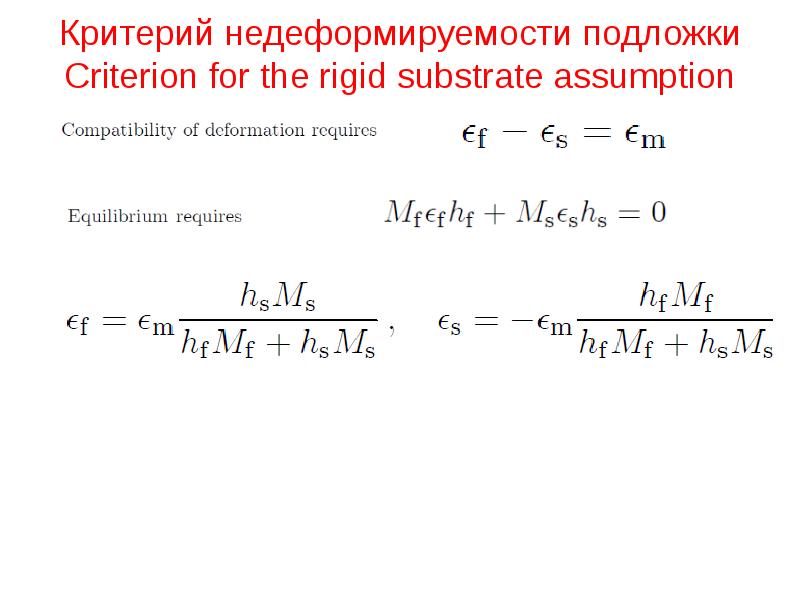

Критерий недеформируемости подложки Criterion for the rigid substrate assumption

Слайд 20

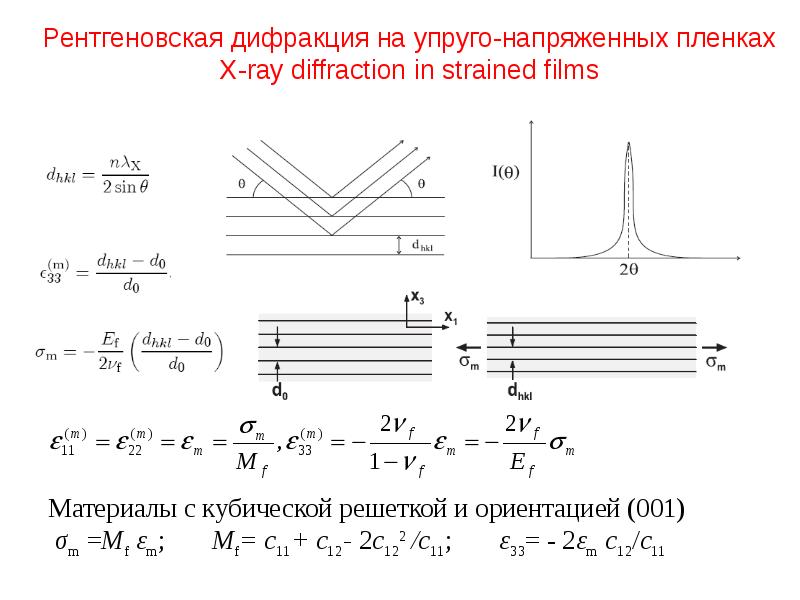

$Рентгеновская дифракция на упруго-напряженных пленках X-ray diffraction in strained films$

Описание слайда:

Рентгеновская дифракция на упруго-напряженных пленках X-ray diffraction in strained films

Слайд 21

Описание слайда:

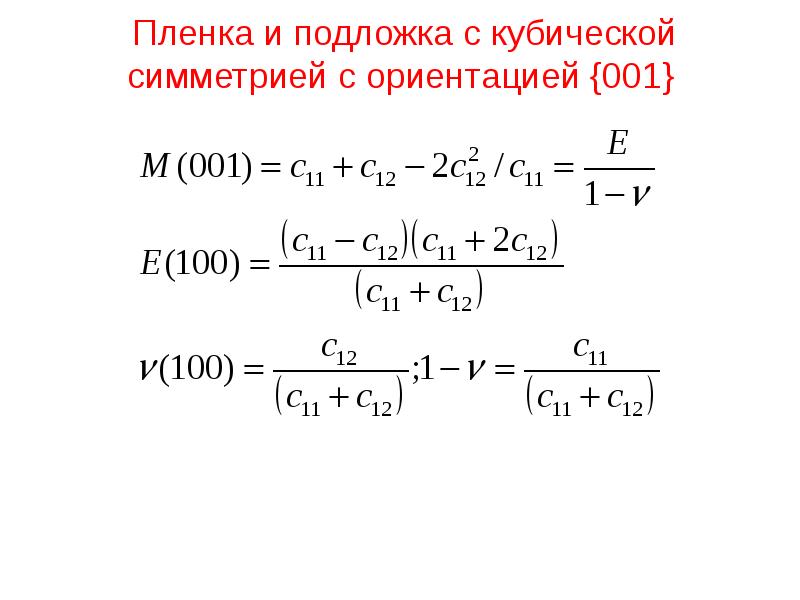

Пленка и подложка с кубической симметрией с ориентацией {001}

Слайд 22

Описание слайда:

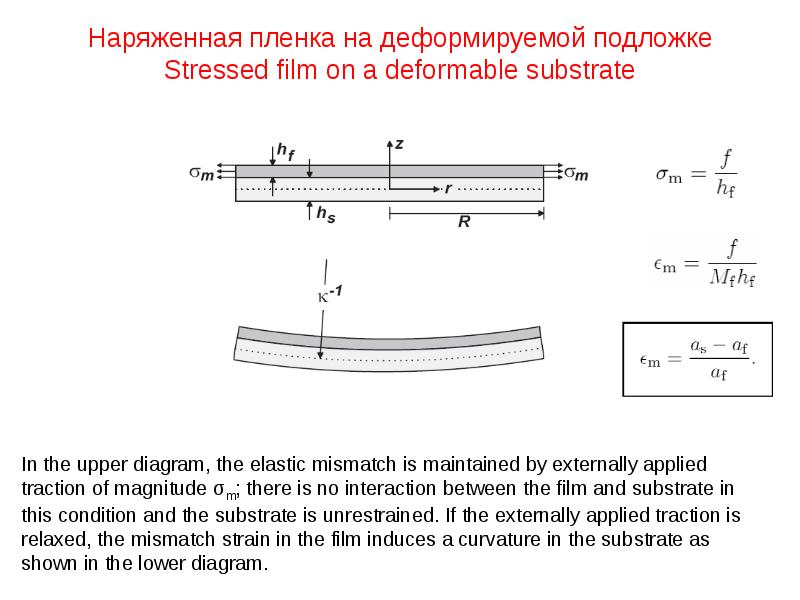

Наряженная пленка на деформируемой подложке Stressed film on a deformable substrate

Слайд 23

Описание слайда:

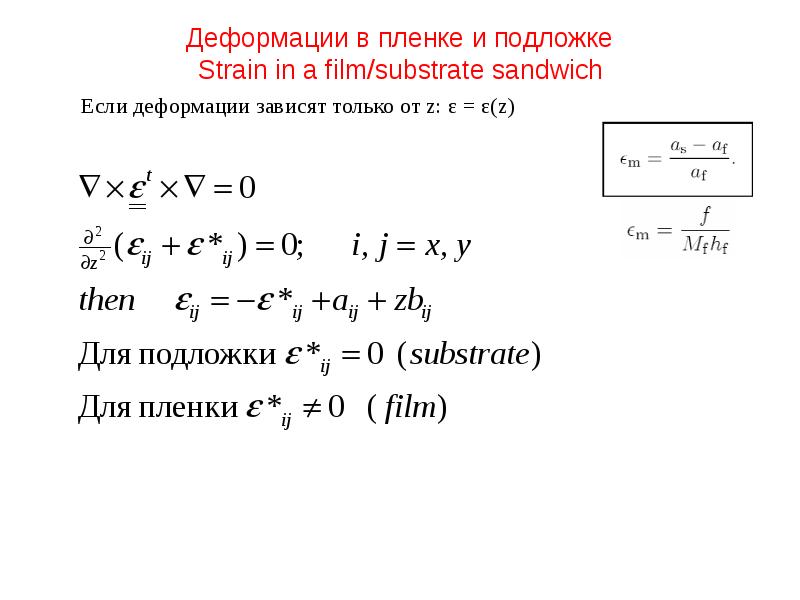

Деформации в пленке и подложке Strain in a film/substrate sandwich

Слайд 24

Описание слайда:

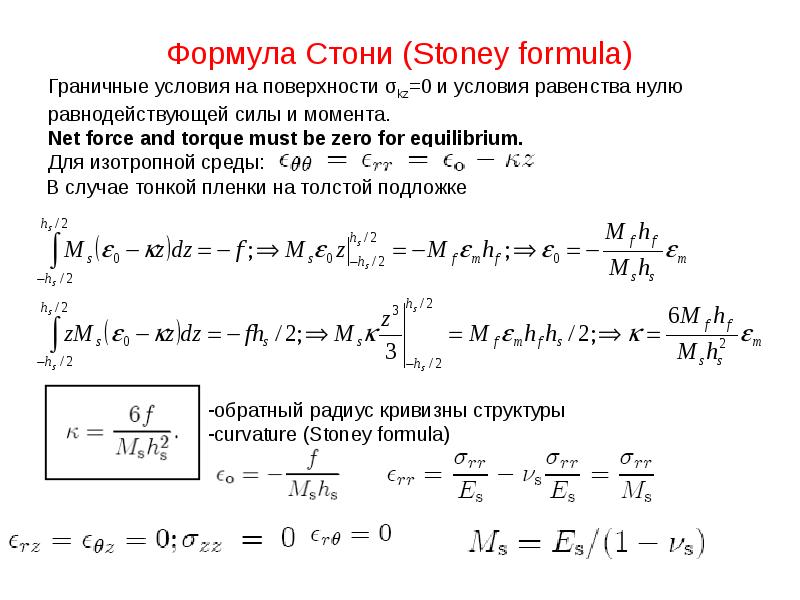

Формула Стони (Stoney formula)

Слайд 25

Описание слайда:

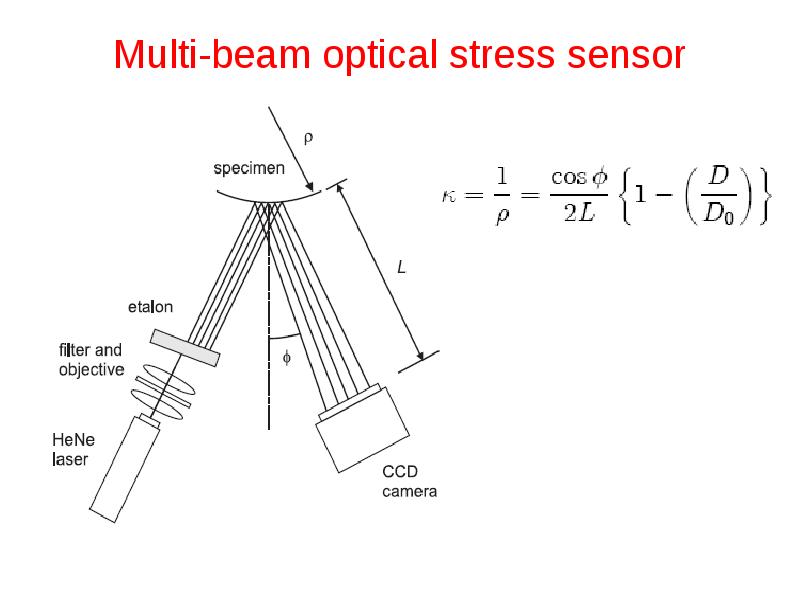

Multi-beam optical stress sensor

Слайд 26

Описание слайда:

Упругие деформации в пленке и подложке

Слайд 27

Описание слайда:

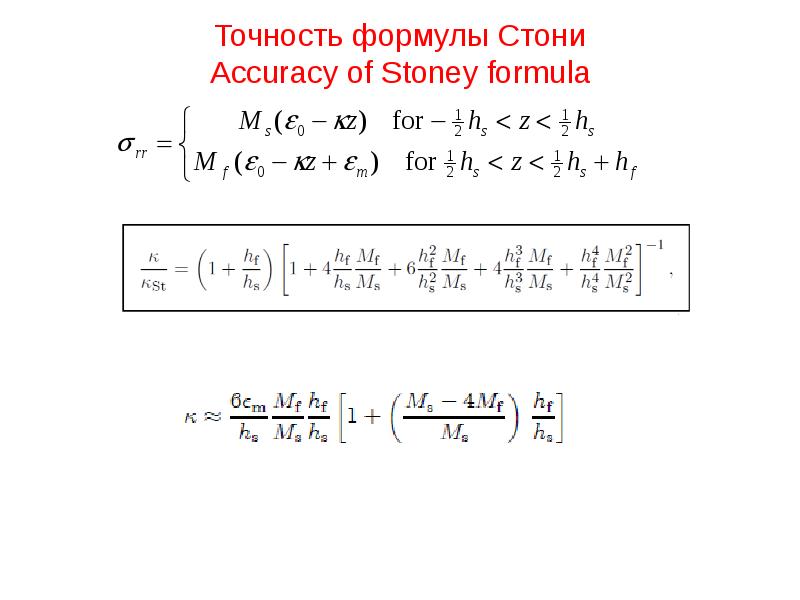

Точность формулы Стони Accuracy of Stoney formula

Слайд 28

Описание слайда:

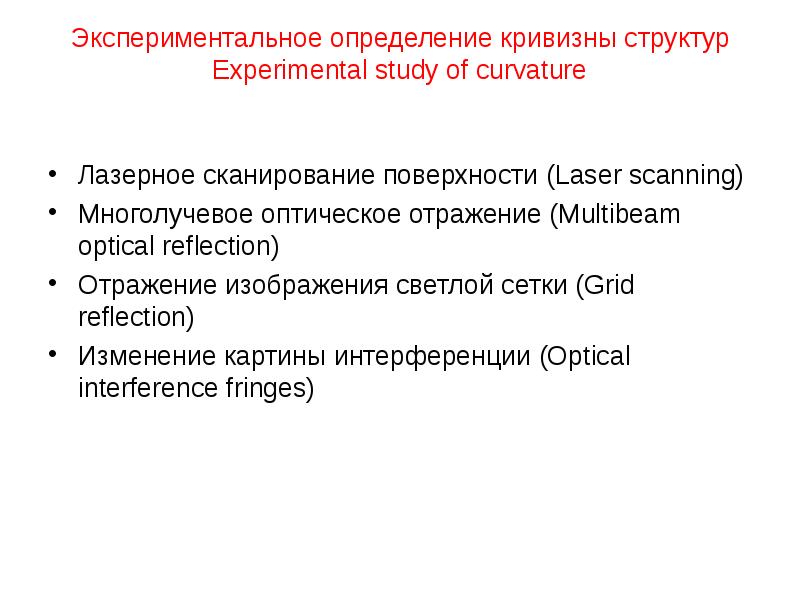

Экспериментальное определение кривизны структур Experimental study of curvature Лазерное сканирование поверхности (Laser scanning) Многолучевое оптическое отражение (Multibeam optical reflection) Отражение изображения светлой сетки (Grid reflection) Изменение картины интерференции (Optical interference fringes)

Слайд 29

Описание слайда:

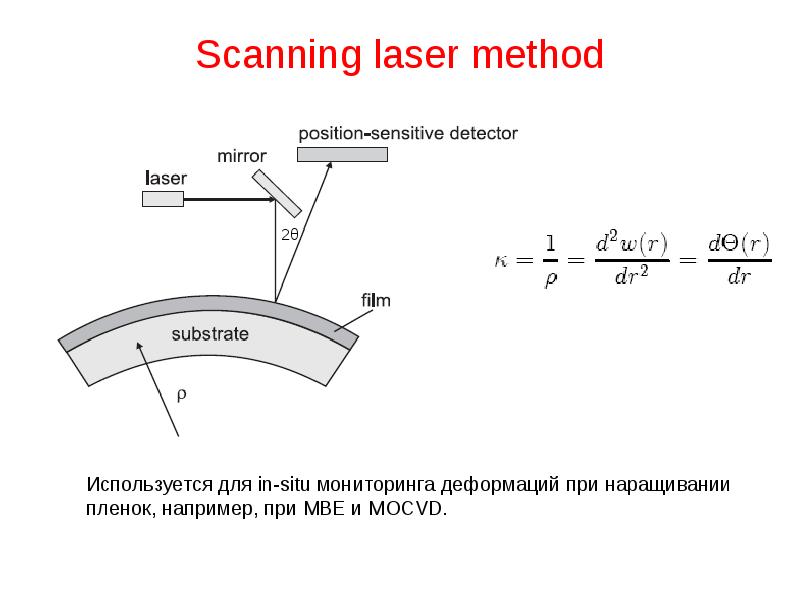

Scanning laser method

Слайд 30

Описание слайда:

Grid reflection method

Слайд 31

Описание слайда:

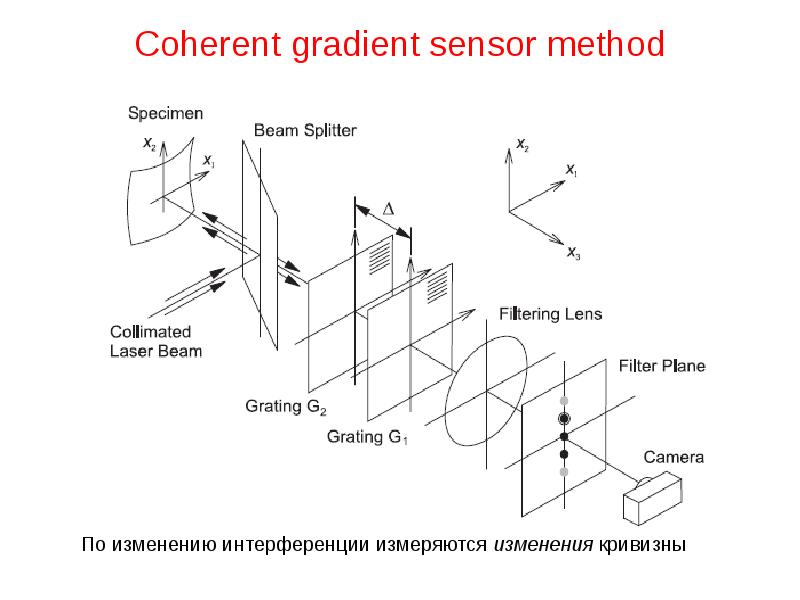

Coherent gradient sensor method

Слайд 32

Описание слайда:

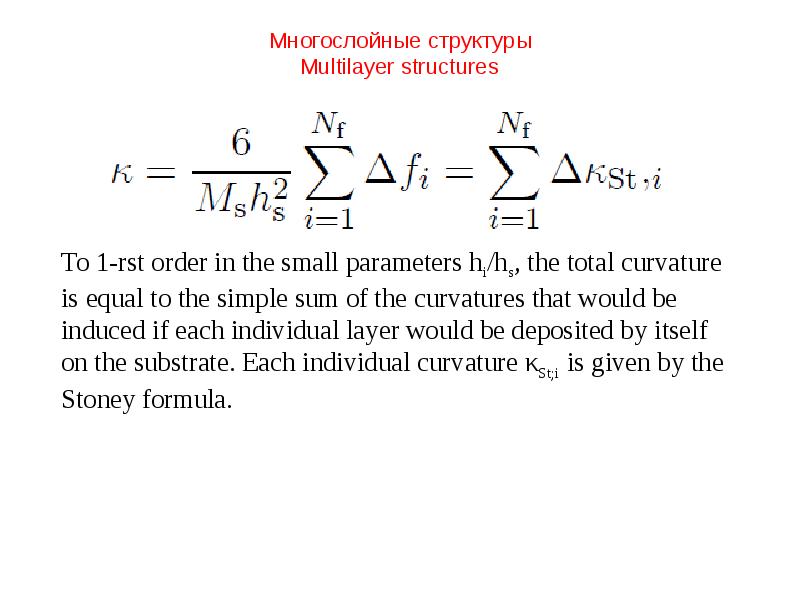

Многослойные структуры Multilayer structures

Слайд 33

Описание слайда:

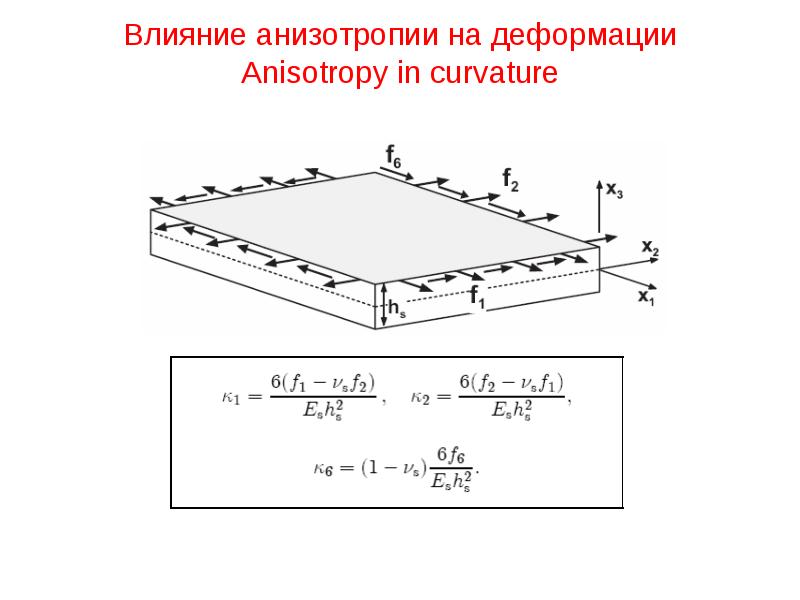

Влияние анизотропии на деформации Anisotropy in curvature

Слайд 34

Описание слайда:

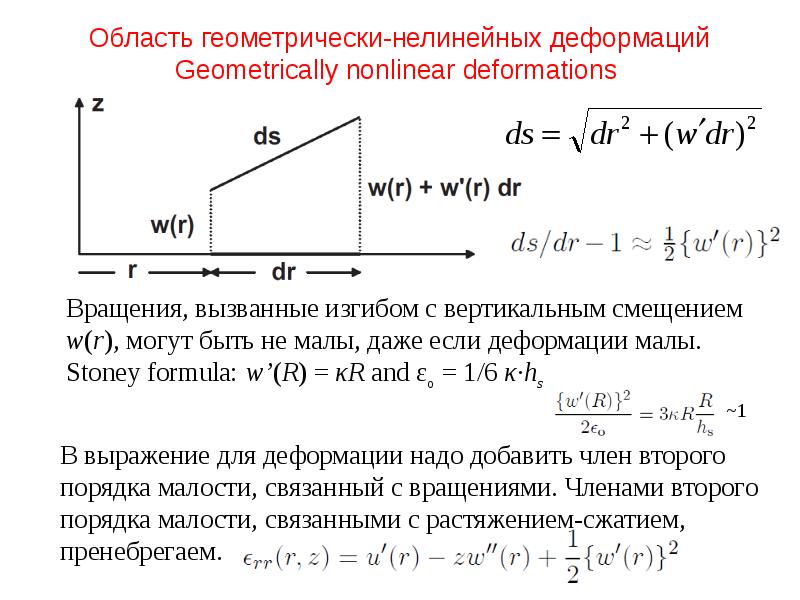

Область геометрически-нелинейных деформаций Geometrically nonlinear deformations

Слайд 35

Описание слайда:

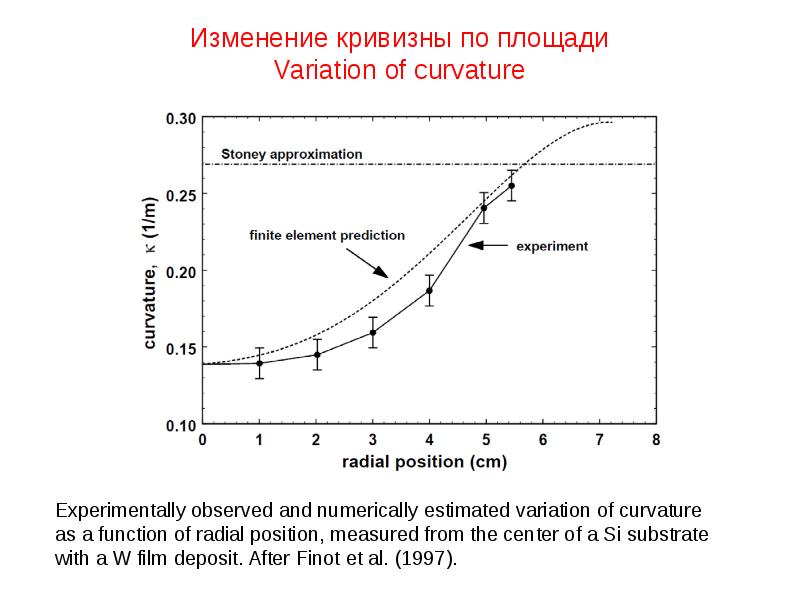

Изменение кривизны по площади Variation of curvature

Слайд 36

Описание слайда:

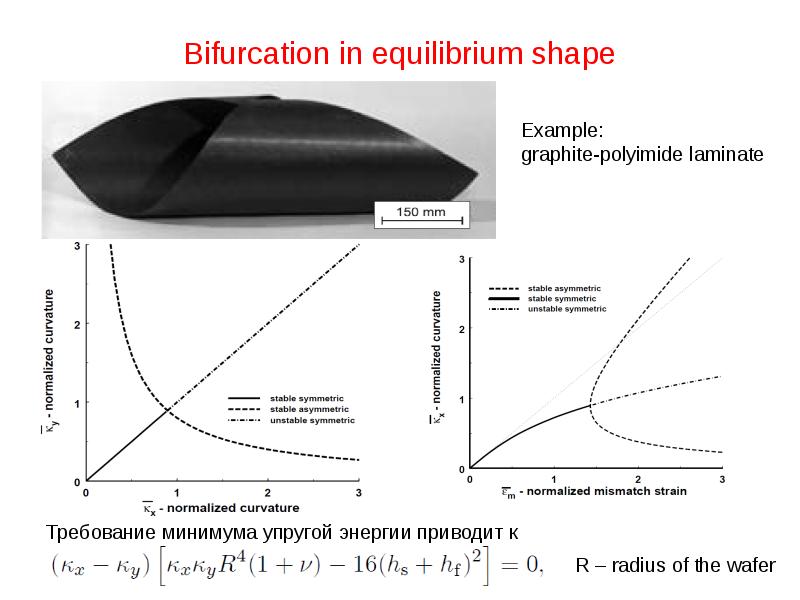

Bifurcation in equilibrium shape

Слайд 37

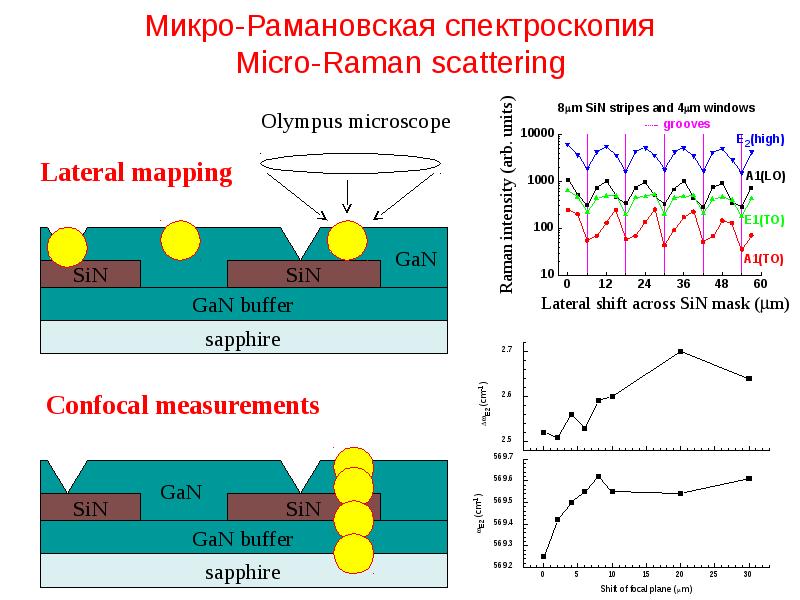

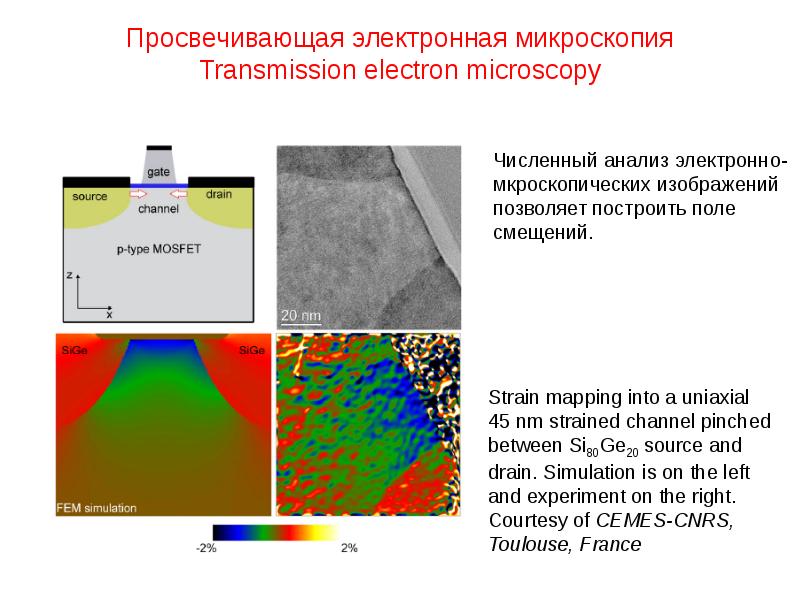

$Экспериментальное определение упругих деформаций в пленках Experimental determination of strain in films Измерения параметра решетки пленок по рентгеновской дифракции X-ray diffraction Измерения кривизны структур Optical measurements of curvature Микро-Рамановская спектроскопия Micro-Raman scattering Просвечивающая электронная микроскопия Transmission electron microscopy Изменение энергий электронных состояний Change in electronic states$

Описание слайда:

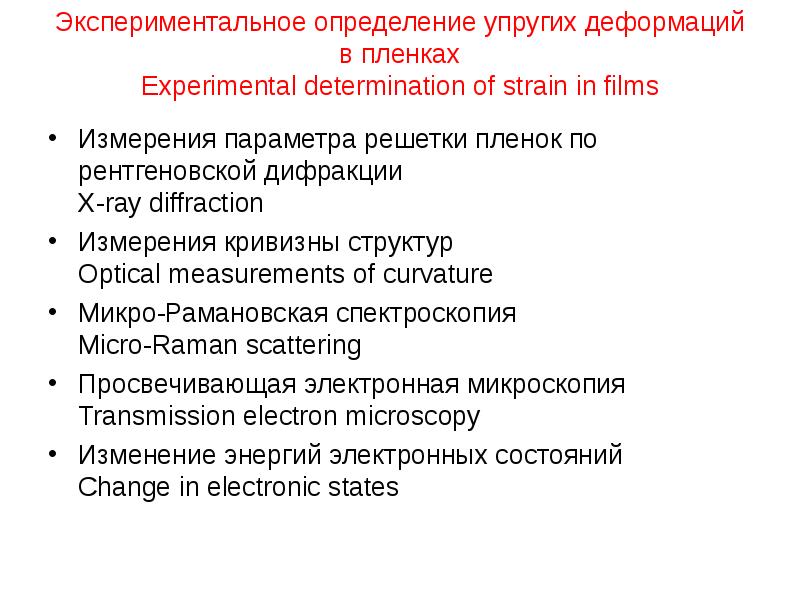

Экспериментальное определение упругих деформаций в пленках Experimental determination of strain in films Измерения параметра решетки пленок по рентгеновской дифракции X-ray diffraction Измерения кривизны структур Optical measurements of curvature Микро-Рамановская спектроскопия Micro-Raman scattering Просвечивающая электронная микроскопия Transmission electron microscopy Изменение энергий электронных состояний Change in electronic states
