Лекция 18 Оптические измерения

Слайд 2

Описание слайда:

Темы лекции Многолучевые интерферометры. Интерферометры сдвига.

Слайд 3

Описание слайда:

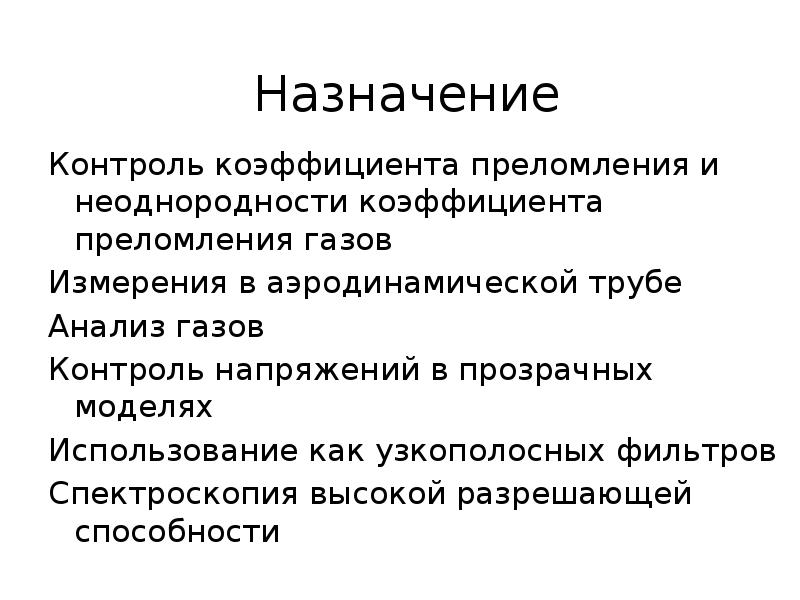

Назначение Контроль коэффициента преломления и неоднородности коэффициента преломления газов Измерения в аэродинамической трубе Анализ газов Контроль напряжений в прозрачных моделях Использование как узкополосных фильтров Спектроскопия высокой разрешающей способности

Слайд 4

Описание слайда:

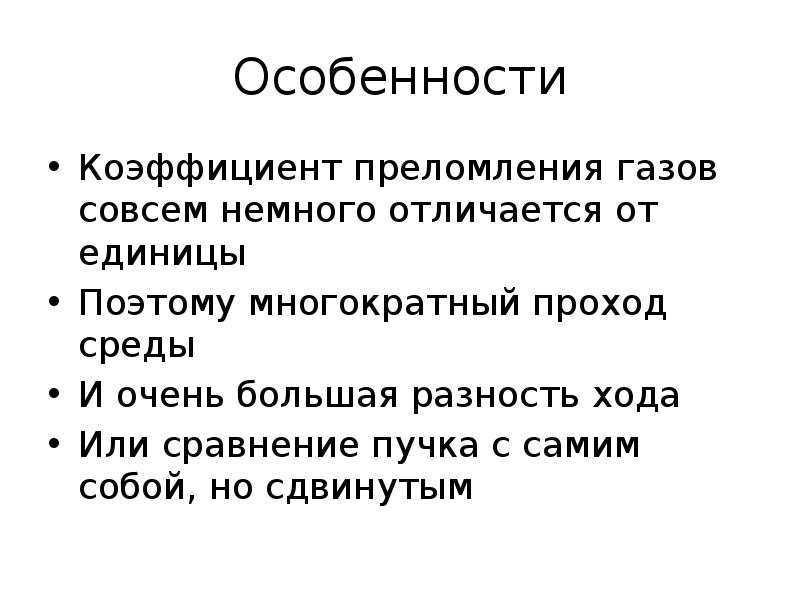

Особенности Коэффициент преломления газов совсем немного отличается от единицы Поэтому многократный проход среды И очень большая разность хода Или сравнение пучка с самим собой, но сдвинутым

Слайд 5

Описание слайда:

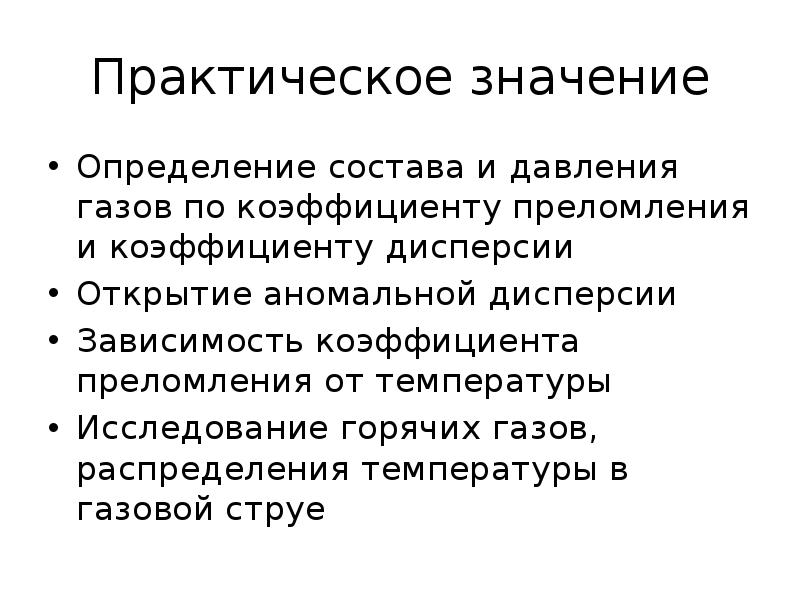

Практическое значение Определение состава и давления газов по коэффициенту преломления и коэффициенту дисперсии Открытие аномальной дисперсии Зависимость коэффициента преломления от температуры Исследование горячих газов, распределения температуры в газовой струе

Слайд 6

Описание слайда:

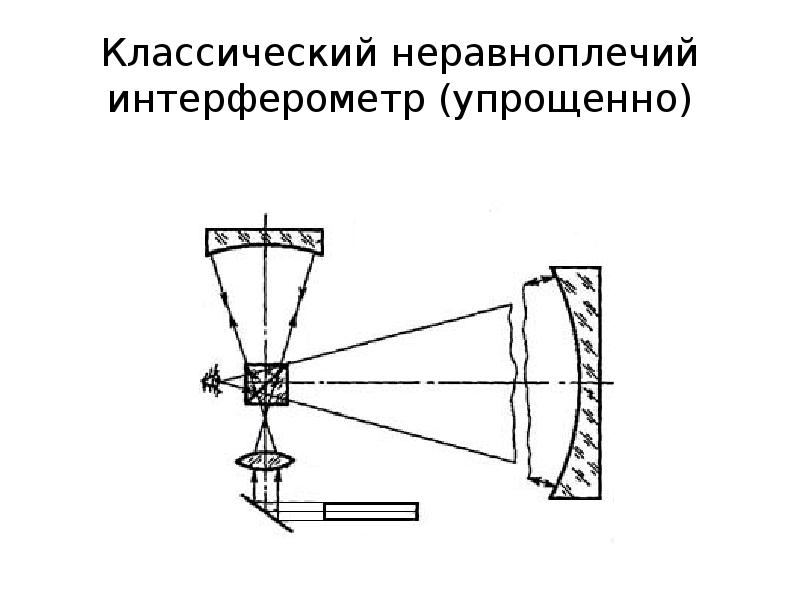

Классический неравноплечий интерферометр (упрощенно)

Слайд 7

Описание слайда:

Интерференционный рефрактометр Жамена

Слайд 8

Описание слайда:

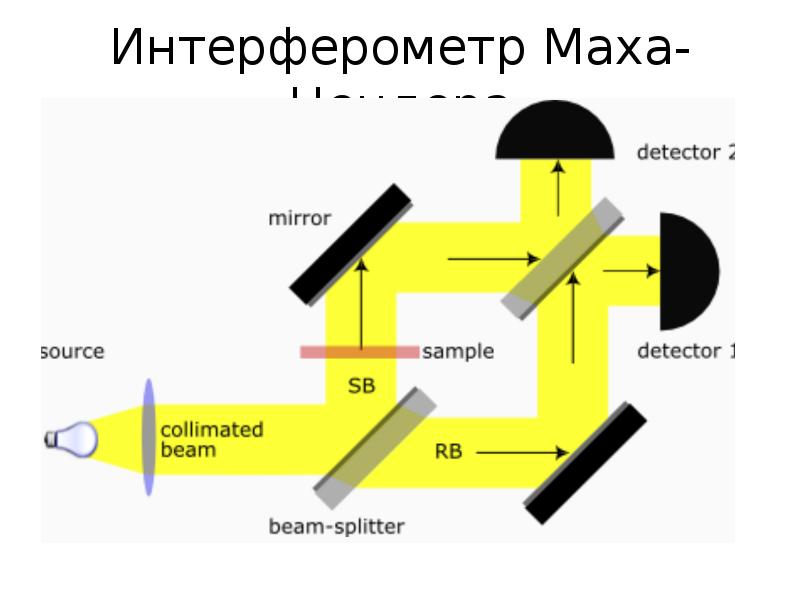

Интерферометр Маха-Цендера

Слайд 9

Описание слайда:

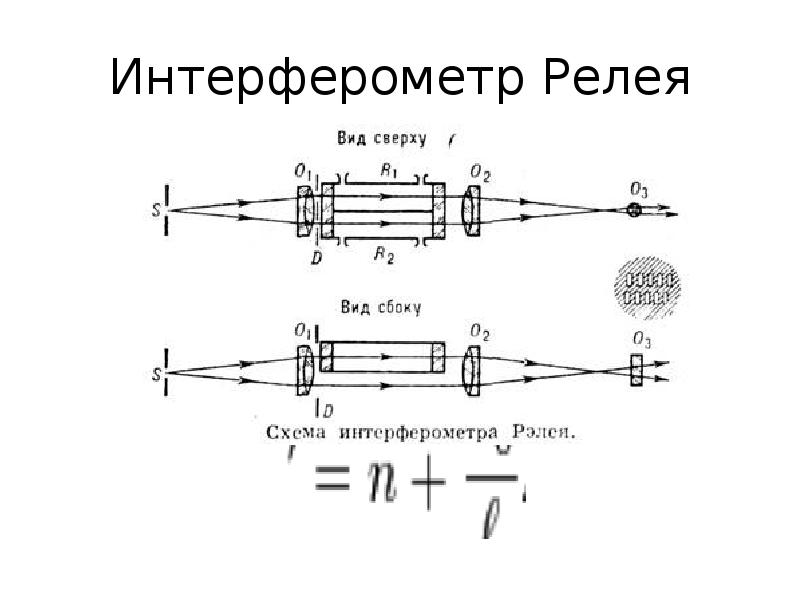

Интерферометр Релея

Слайд 10

Описание слайда:

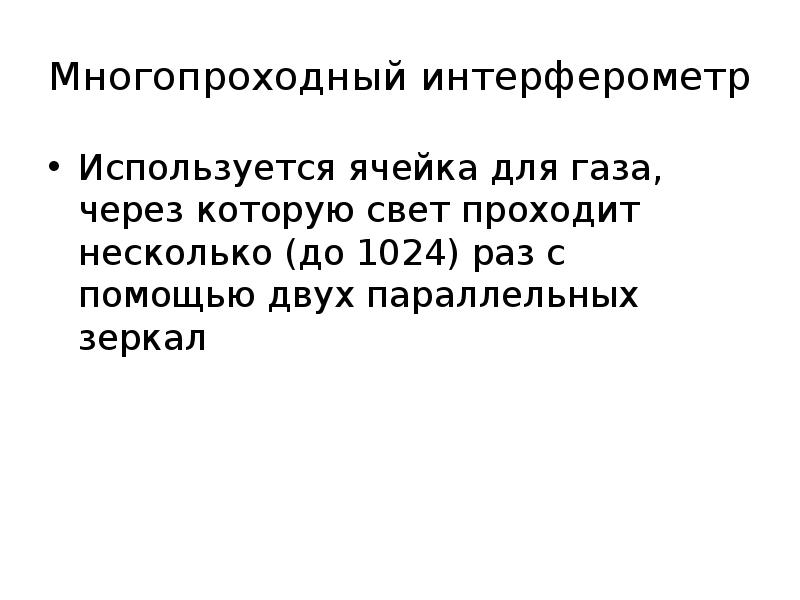

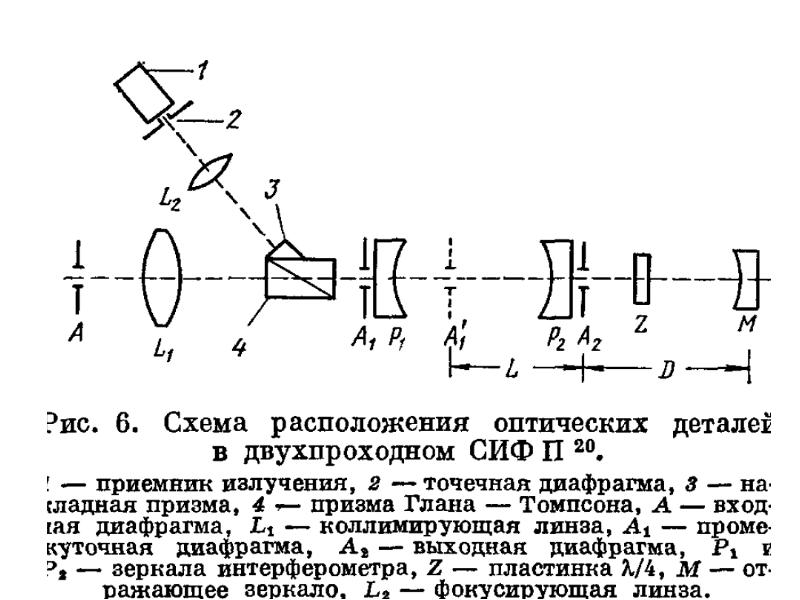

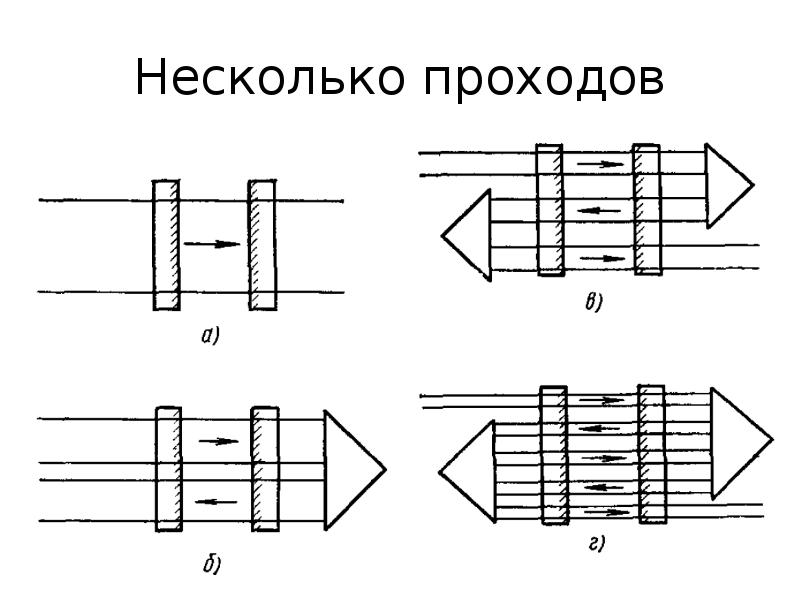

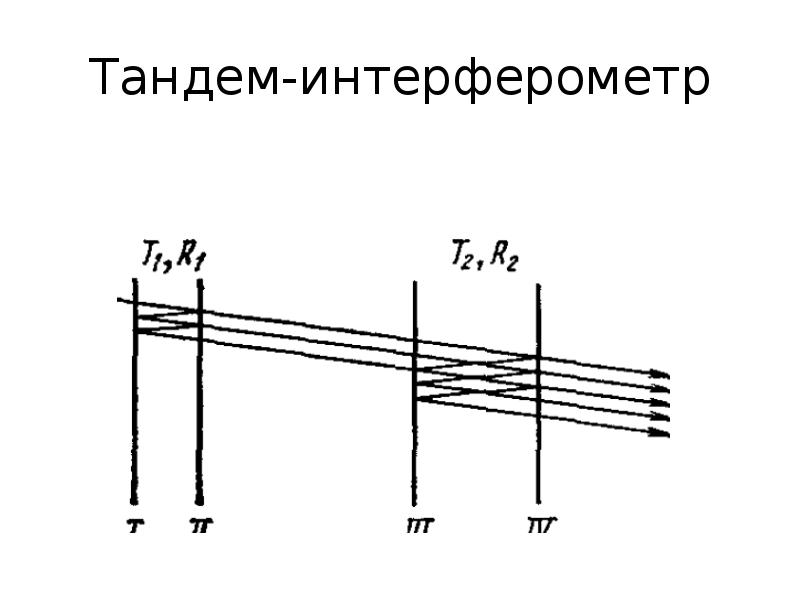

Многопроходный интерферометр Используется ячейка для газа, через которую свет проходит несколько (до 1024) раз с помощью двух параллельных зеркал

Слайд 11

Описание слайда:

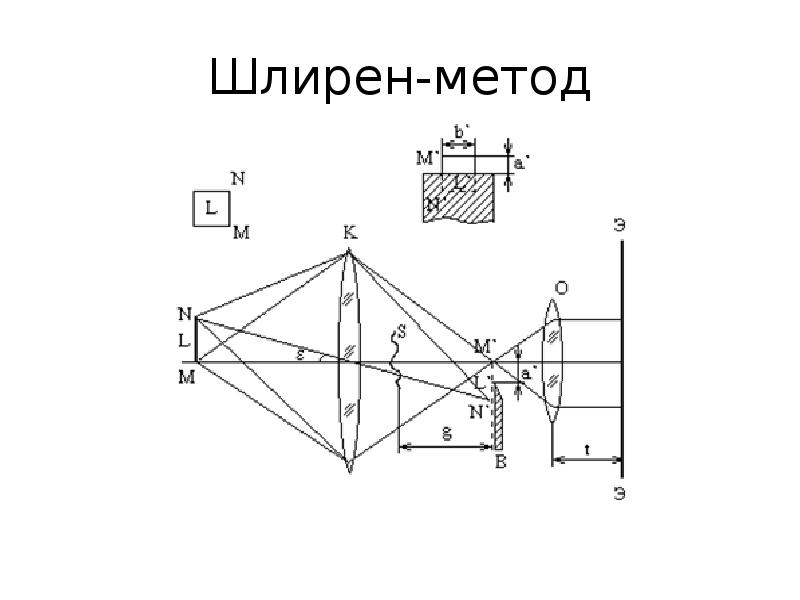

Шлирен-метод

Слайд 12

Описание слайда:

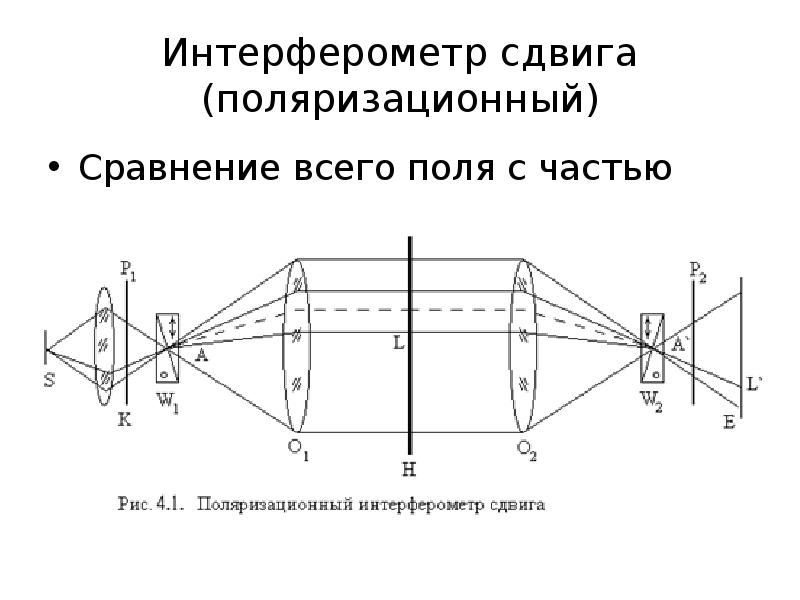

Интерферометр сдвига (поляризационный) Сравнение всего поля с частью

Слайд 13

Описание слайда:

Автокомпенсационный интерферометр

Слайд 14

Описание слайда:

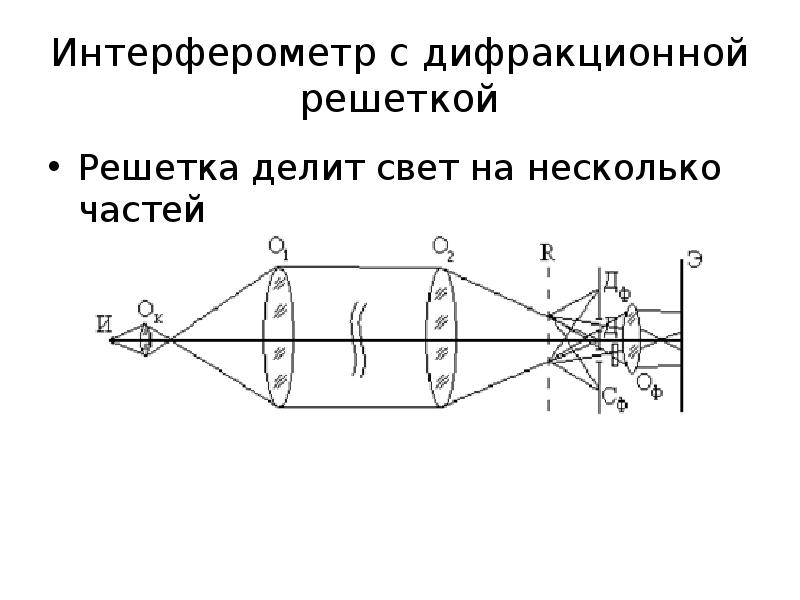

Интерферометр с дифракционной решеткой Решетка делит свет на несколько частей

Слайд 15

Описание слайда:

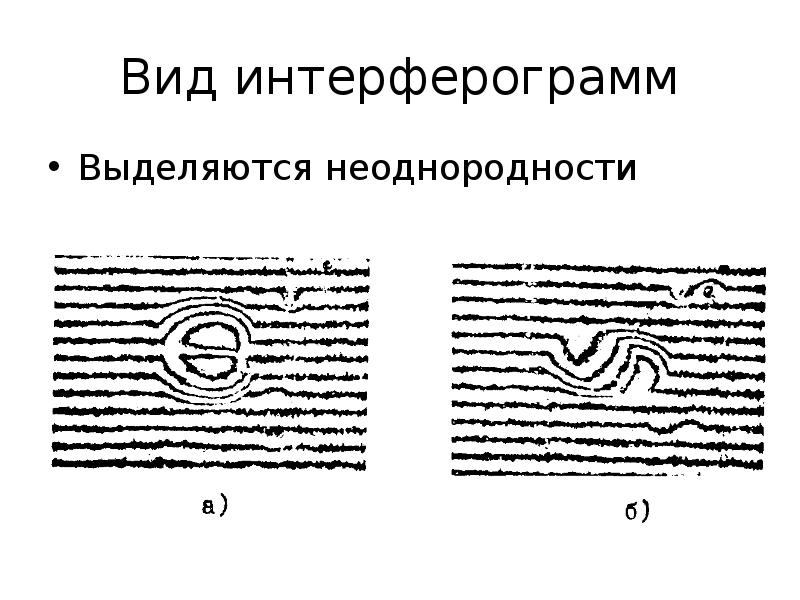

Вид интерферограмм Выделяются неоднородности

Слайд 16

Описание слайда:

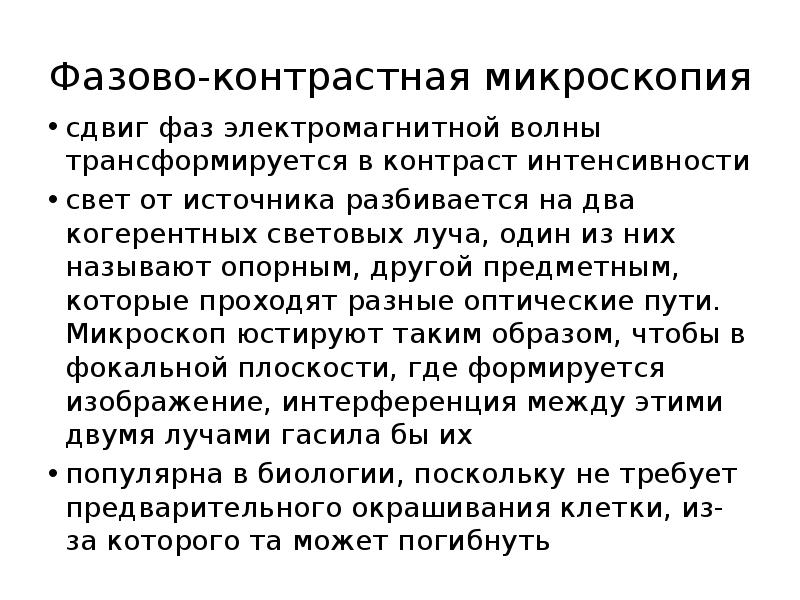

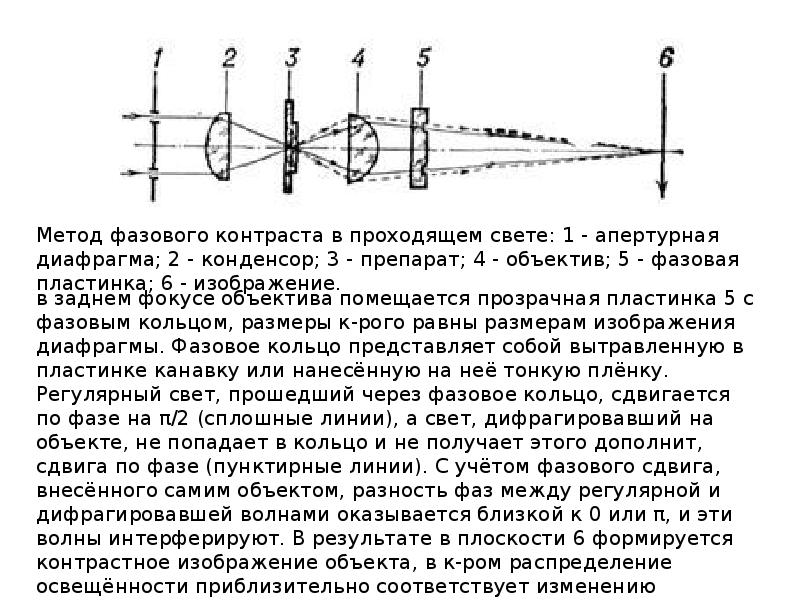

Фазово-контрастная микроскопия сдвиг фаз электромагнитной волны трансформируется в контраст интенсивности свет от источника разбивается на два когерентных световых луча, один из них называют опорным, другой предметным, которые проходят разные оптические пути. Микроскоп юстируют таким образом, чтобы в фокальной плоскости, где формируется изображение, интерференция между этими двумя лучами гасила бы их популярна в биологии, поскольку не требует предварительного окрашивания клетки, из-за которого та может погибнуть

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

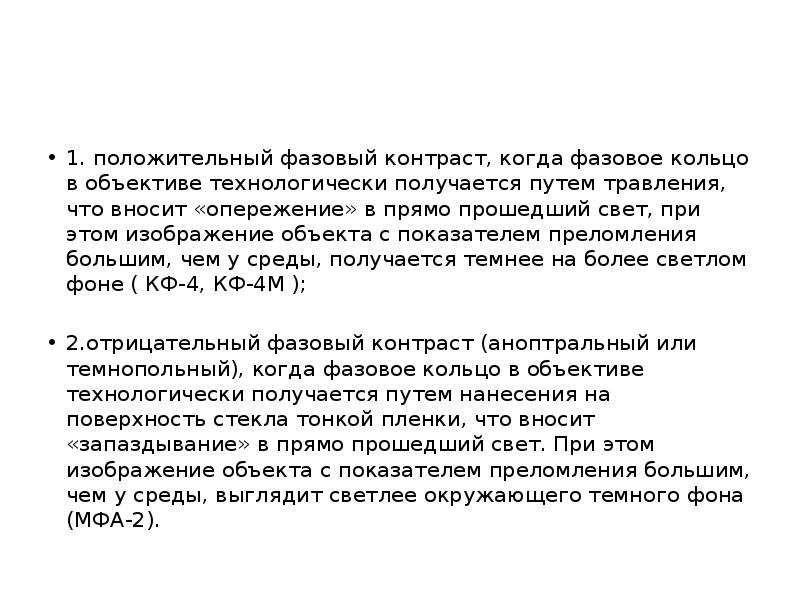

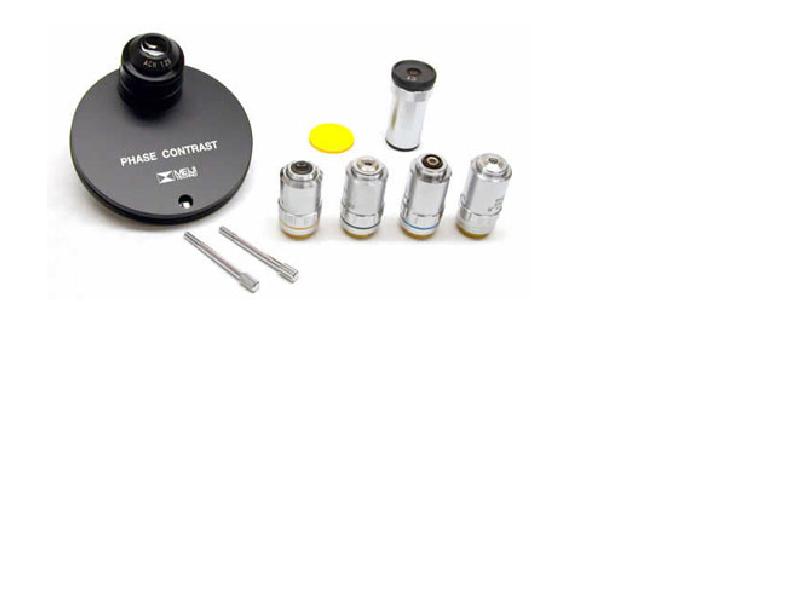

1. положительный фазовый контраст, когда фазовое кольцо в объективе технологически получается путем травления, что вносит «опережение» в прямо прошедший свет, при этом изображение объекта с показателем преломления большим, чем у среды, получается темнее на более светлом фоне ( КФ-4, КФ-4М ); 2.отрицательный фазовый контраст (аноптральный или темнопольный), когда фазовое кольцо в объективе технологически получается путем нанесения на поверхность стекла тонкой пленки, что вносит «запаздывание» в прямо прошедший свет. При этом изображение объекта с показателем преломления большим, чем у среды, выглядит светлее окружающего темного фона (МФА-2).
