Слайд 1

Описание слайда:

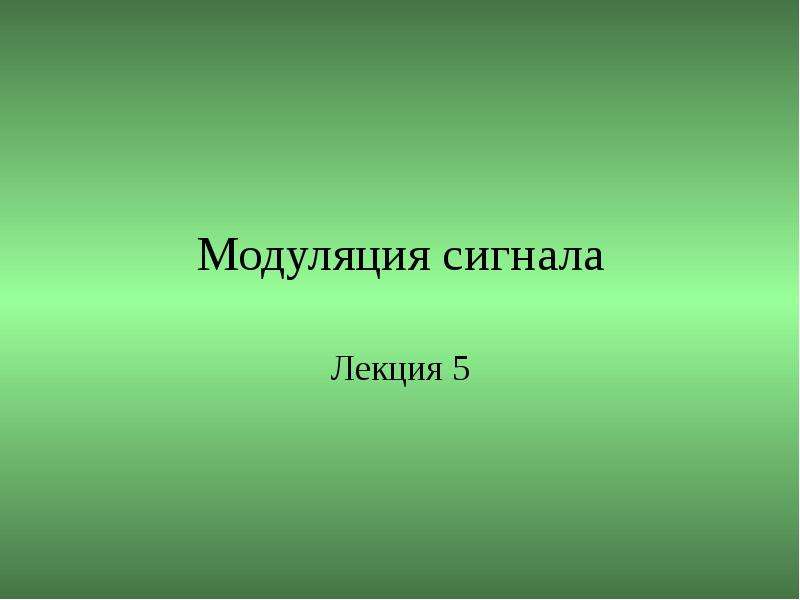

Модуляция сигнала Лекция 5

Слайд 2

Описание слайда:

Модуляция Это процесс кодирования информации, получаемой от источника, в форму, наиболее удобную для передачи по каналу связи В общем случае этот процесс предусматривает перенос основной полосы частот модулирующего сигнала в область высоких частот

Слайд 3

Описание слайда:

Демодуляция Определим как процесс восстановления исходного (переданного источником информации) сигнала

Слайд 4

Описание слайда:

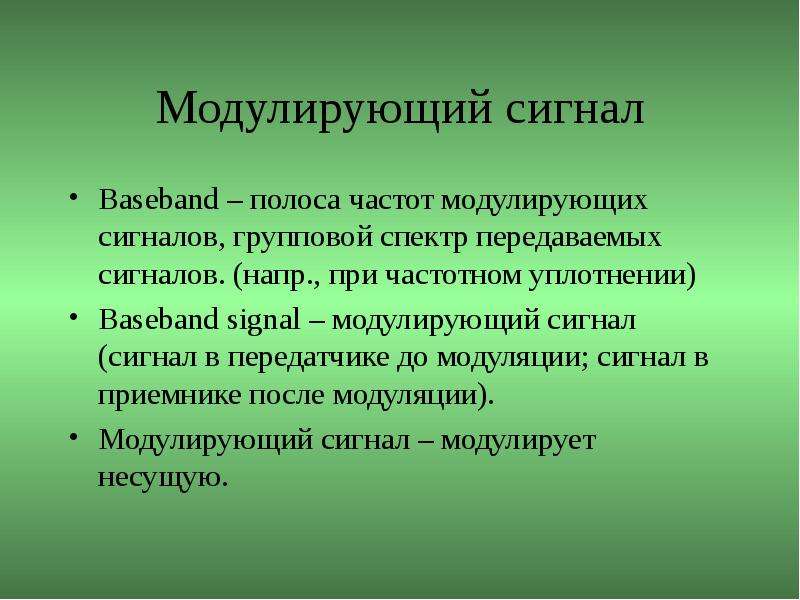

Модулирующий сигнал Baseband – полоса частот модулирующих сигналов, групповой спектр передаваемых сигналов. (напр., при частотном уплотнении) Baseband signal – модулирующий сигнал (сигнал в передатчике до модуляции; сигнал в приемнике после модуляции). Модулирующий сигнал – модулирует несущую.

Слайд 5

Описание слайда:

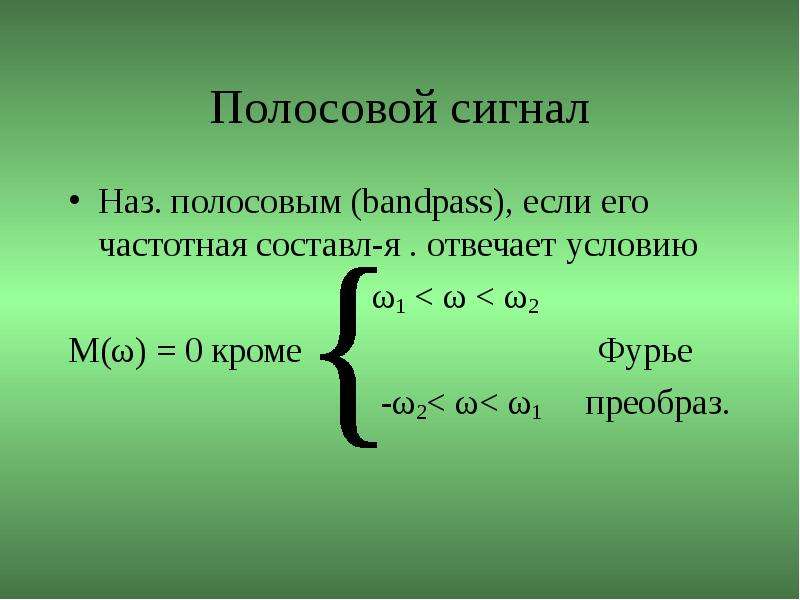

Полосовой сигнал Наз. полосовым (bandpass), если его частотная составл-я . отвечает условию ω1 < ω < ω2 M(ω) = 0 кроме Фурье -ω2< ω< ω1 преобраз.

Слайд 6

Описание слайда:

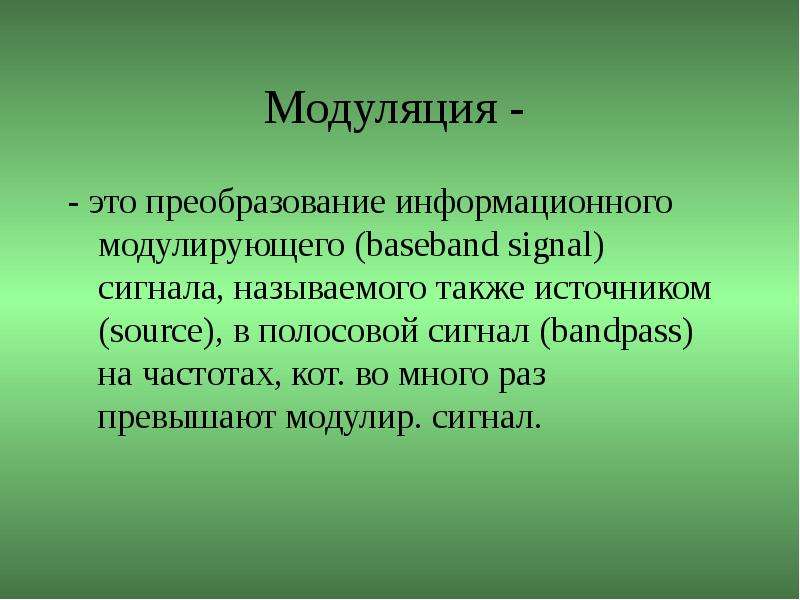

Модуляция - - это преобразование информационного модулирующего (baseband signal) сигнала, называемого также источником (source), в полосовой сигнал (bandpass) на частотах, кот. во много раз превышают модулир. сигнал.

Слайд 7

Описание слайда:

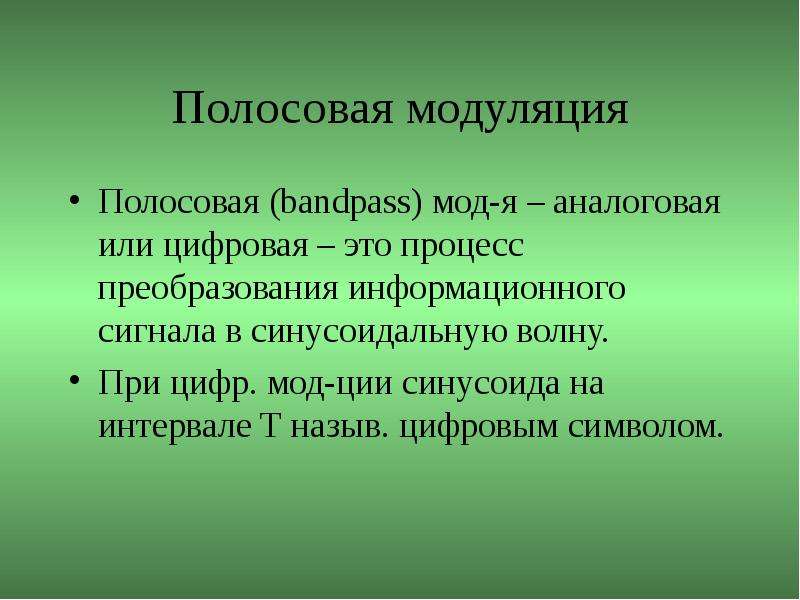

Полосовая модуляция Полосовая (bandpass) мод-я – аналоговая или цифровая – это процесс преобразования информационного сигнала в синусоидальную волну. При цифр. мод-ции синусоида на интервале Т назыв. цифровым символом.

Слайд 8

Описание слайда:

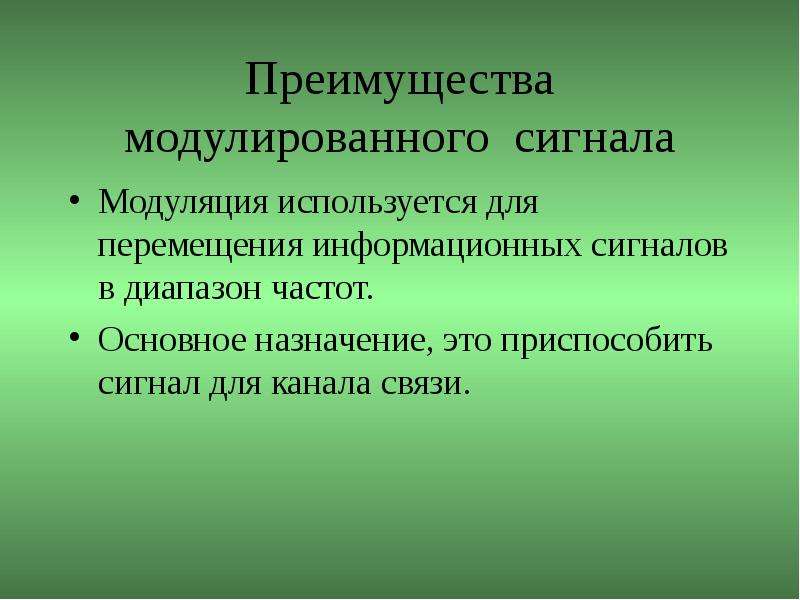

Преимущества модулированного сигнала Модуляция используется для перемещения информационных сигналов в диапазон частот. Основное назначение, это приспособить сигнал для канала связи.

Слайд 9

Описание слайда:

В общем виде Несущую можно записать как s(t) = A(t) cos [0t + (t)], где A(t) - переменная во времени амплитуда, 0 - угловая частота несущей, (t) - ее фаза. Величину (t) = 0t + (t) называют углом

Слайд 10

Описание слайда:

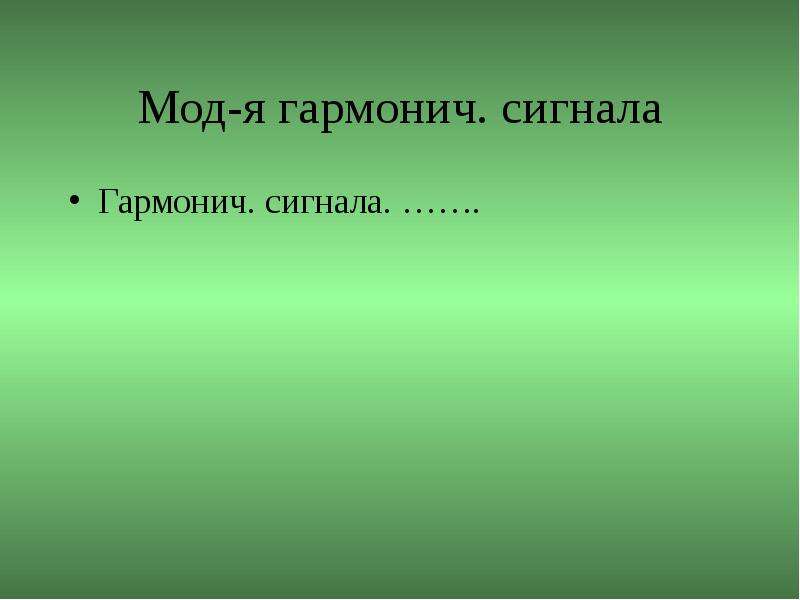

Мод-я гармонич. сигнала Гармонич. сигнала. …….

Слайд 11

Описание слайда:

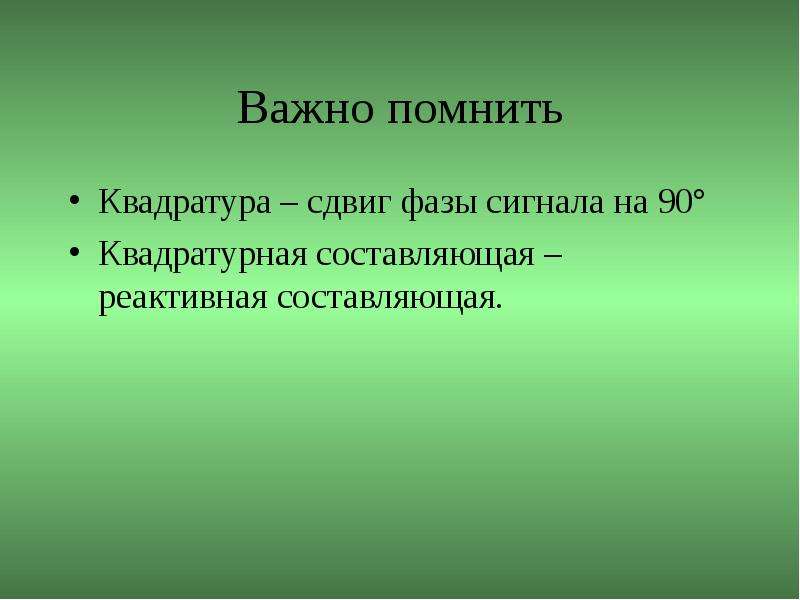

Важно помнить Квадратура – сдвиг фазы сигнала на 90° Квадратурная составляющая – реактивная составляющая.

Слайд 12

Описание слайда:

Гармонический пример

Слайд 13

Описание слайда:

Мин. спектр когда информационный сигнал наклад. на несущую.

Слайд 14

Описание слайда:

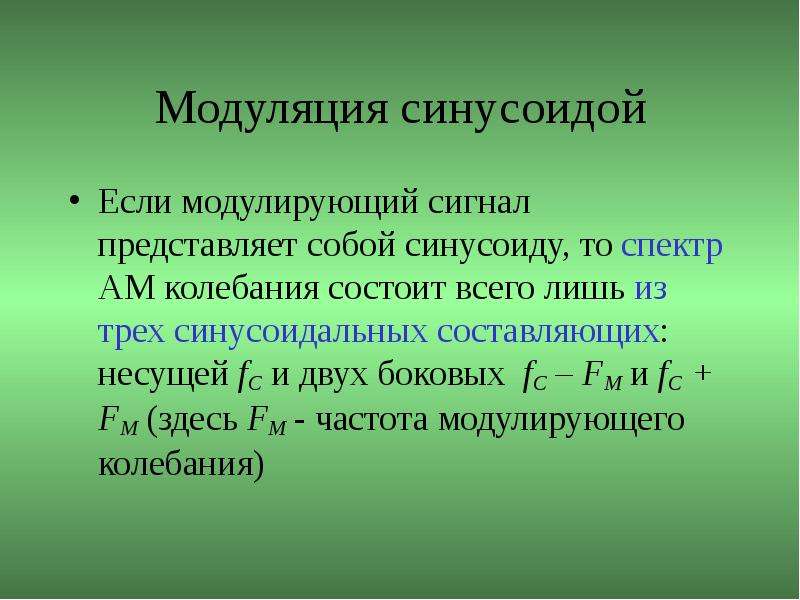

Модуляция синусоидой Если модулирующий сигнал представляет собой синусоиду, то спектр АМ колебания состоит всего лишь из трех синусоидальных составляющих: несущей fC и двух боковых fC – FM и fC + FM (здесь FM - частота модулирующего колебания)

Слайд 15

Описание слайда:

АЧХ модулированного сигнала

Слайд 16

Описание слайда:

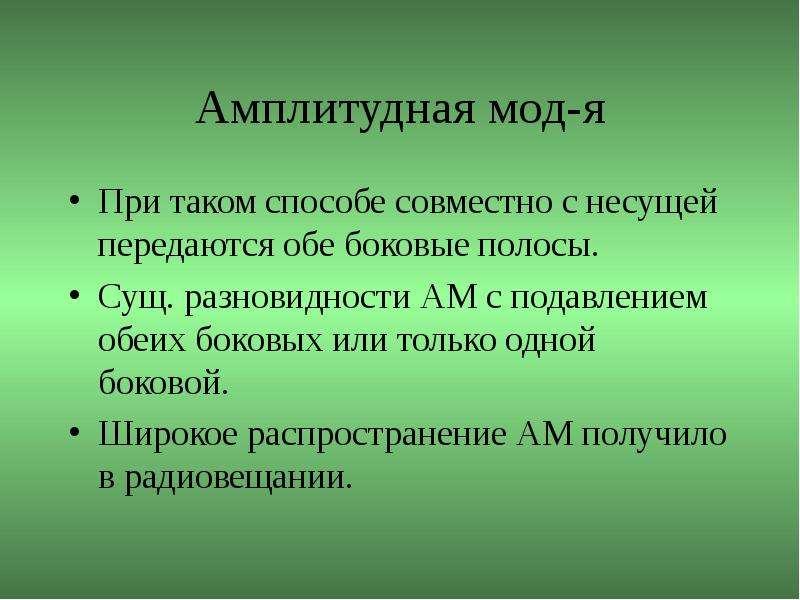

Амплитудная мод-я При таком способе совместно с несущей передаются обе боковые полосы. Сущ. разновидности АМ с подавлением обеих боковых или только одной боковой. Широкое распространение АМ получило в радиовещании.

Слайд 17

Описание слайда:

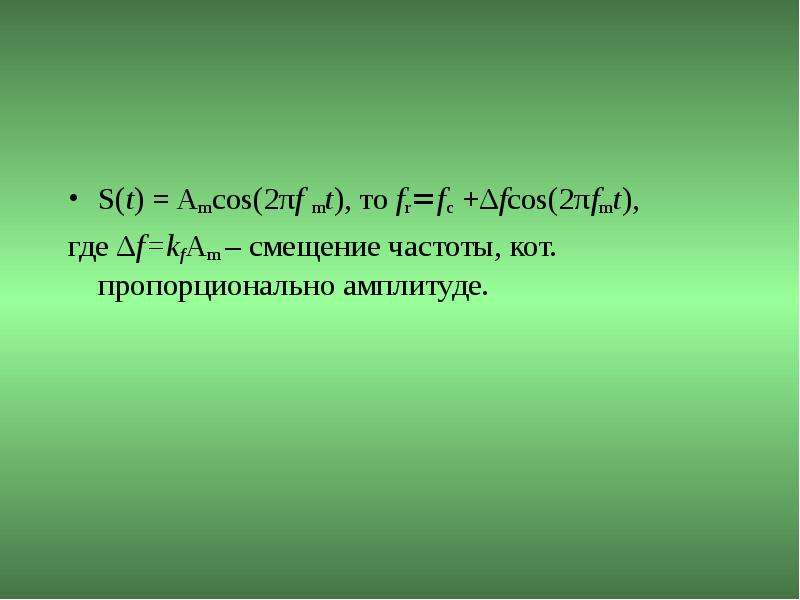

S(t) = Amcos(2πf mt), то fr=fc +Δfcos(2πfmt), где Δf=kfAm – смещение частоты, кот. пропорционально амплитуде.

Слайд 18

Описание слайда:

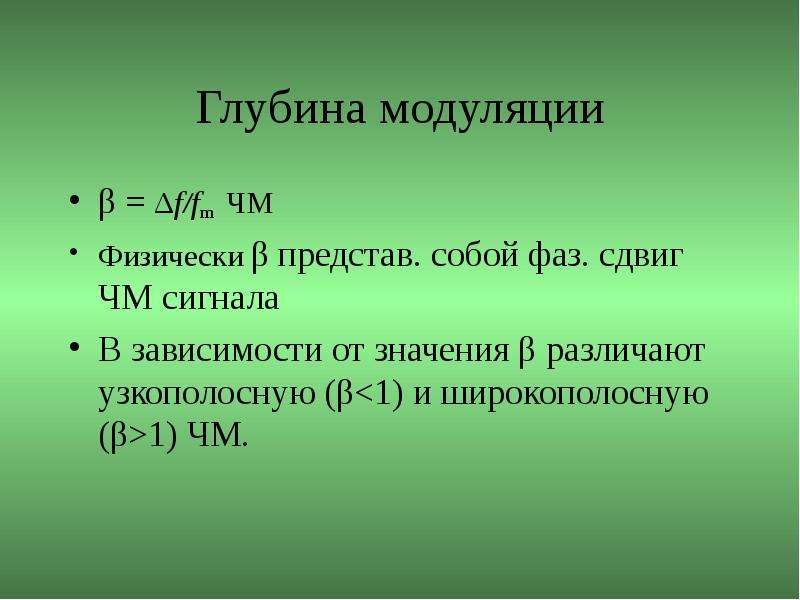

Глубина модуляции β = Δf/fm ЧМ Физически β представ. собой фаз. сдвиг ЧМ сигнала В зависимости от значения β различают узкополосную (β1) ЧМ.

Слайд 19

Описание слайда:

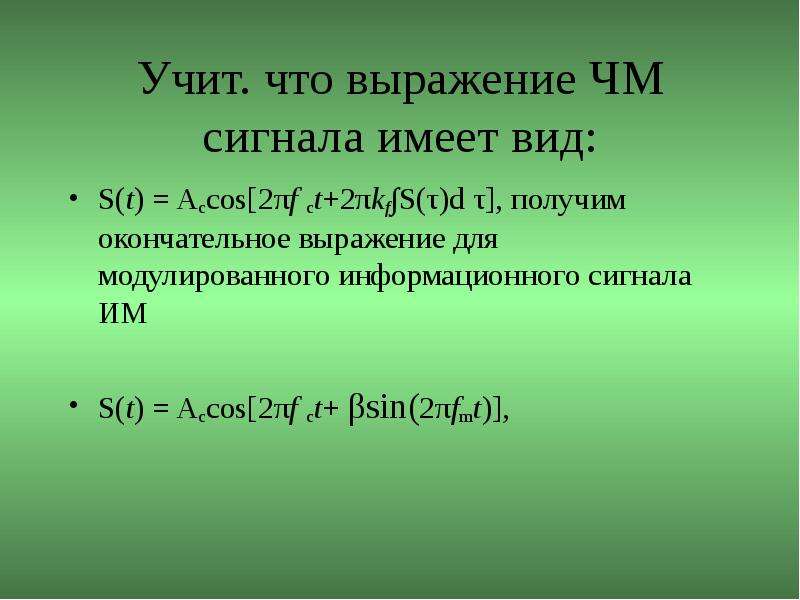

Учит. что выражение ЧМ сигнала имеет вид: S(t) = Aсcos[2πf сt+2πkf∫S(τ)d τ], получим окончательное выражение для модулированного информационного сигнала ИМ S(t) = Aсcos[2πf сt+ βsin(2πfmt)],

Слайд 20

Описание слайда:

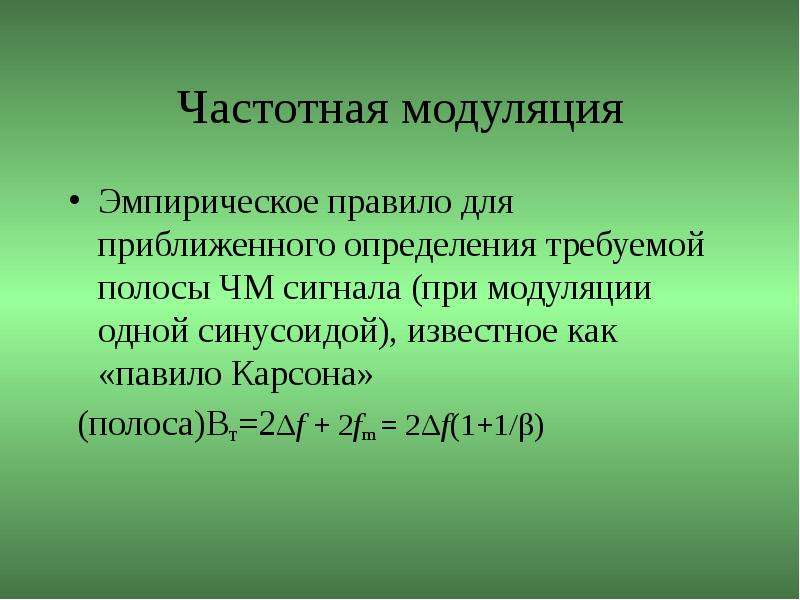

Частотная модуляция Эмпирическое правило для приближенного определения требуемой полосы ЧМ сигнала (при модуляции одной синусоидой), известное как «павило Карсона» (полоса)Bт=2Δf + 2fm = 2Δf(1+1/β)

Слайд 21

Описание слайда:

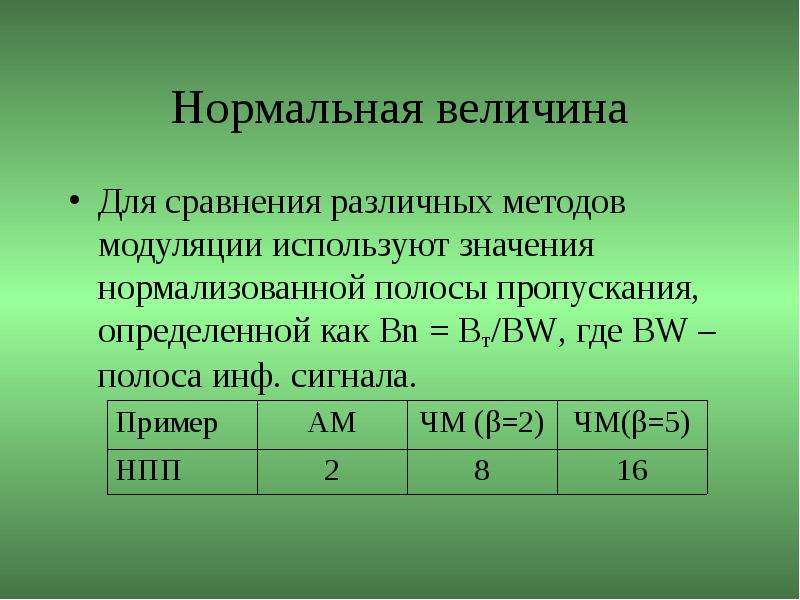

Нормальная величина Для сравнения различных методов модуляции используют значения нормализованной полосы пропускания, определенной как Вn = Вт/ВW, где ВW – полоса инф. сигнала.

Слайд 22

Описание слайда:

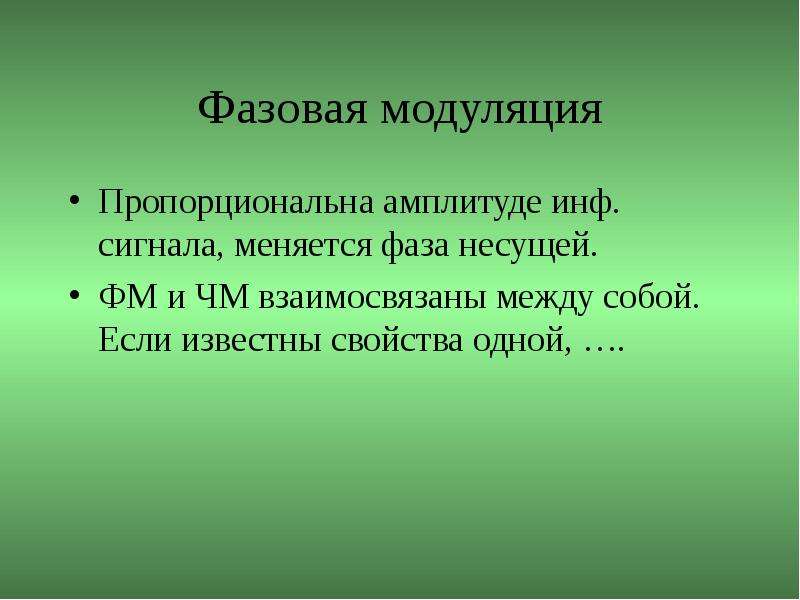

Фазовая модуляция Пропорциональна амплитуде инф. сигнала, меняется фаза несущей. ФМ и ЧМ взаимосвязаны между собой. Если известны свойства одной, ….

Слайд 23

Описание слайда:

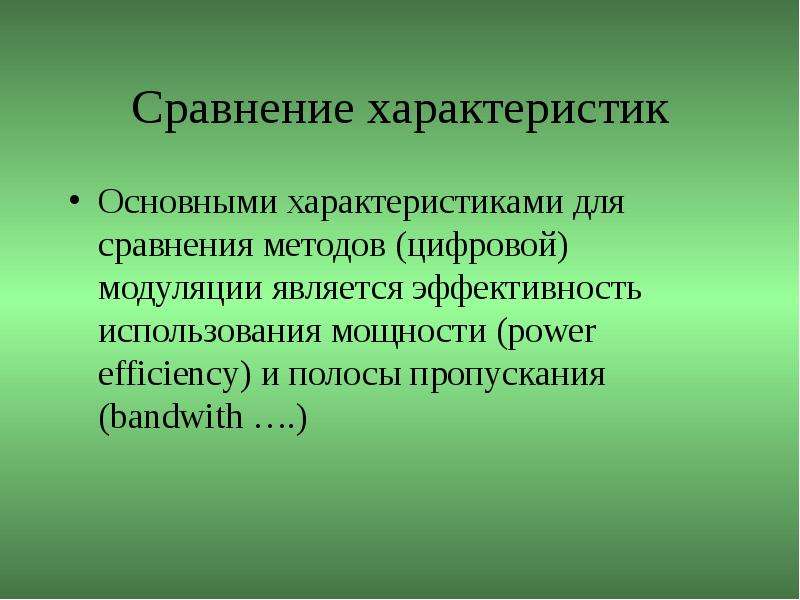

Сравнение характеристик Основными характеристиками для сравнения методов (цифровой) модуляции является эффективность использования мощности (power efficiency) и полосы пропускания (bandwith ….)

Слайд 24

Описание слайда:

В цифровых системах ЭИМ ηр является мерой того на сколько сбалансировано отношение между точностью передачи сообщения и его мощности . В цифровых системах ЭИМ ηр является мерой того на сколько сбалансировано отношение между точностью передачи сообщения и его мощности . Часто ηр выражают в виде отношения энергии сигнала на бит к спектральной

Слайд 25

Описание слайда:

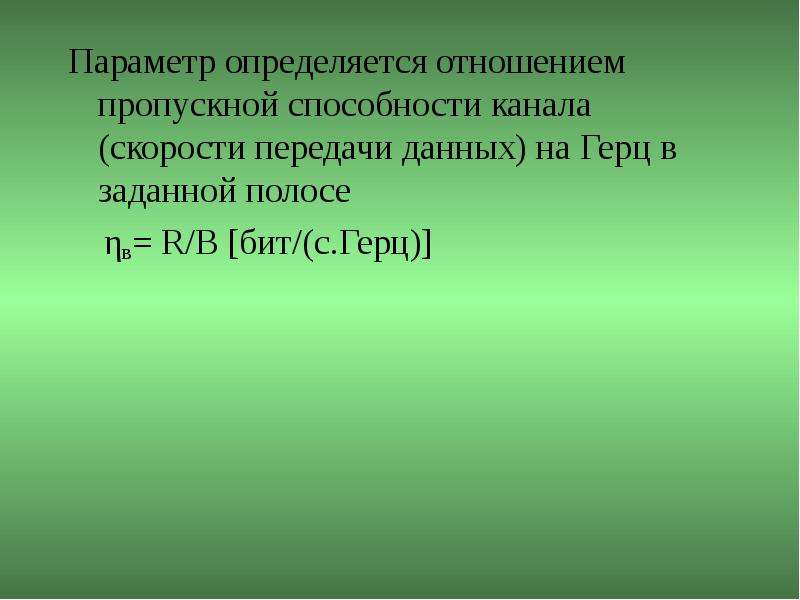

Параметр определяется отношением пропускной способности канала (скорости передачи данных) на Герц в заданной полосе Параметр определяется отношением пропускной способности канала (скорости передачи данных) на Герц в заданной полосе ηв= R/B [бит/(c.Герц)]

Слайд 26

Описание слайда:

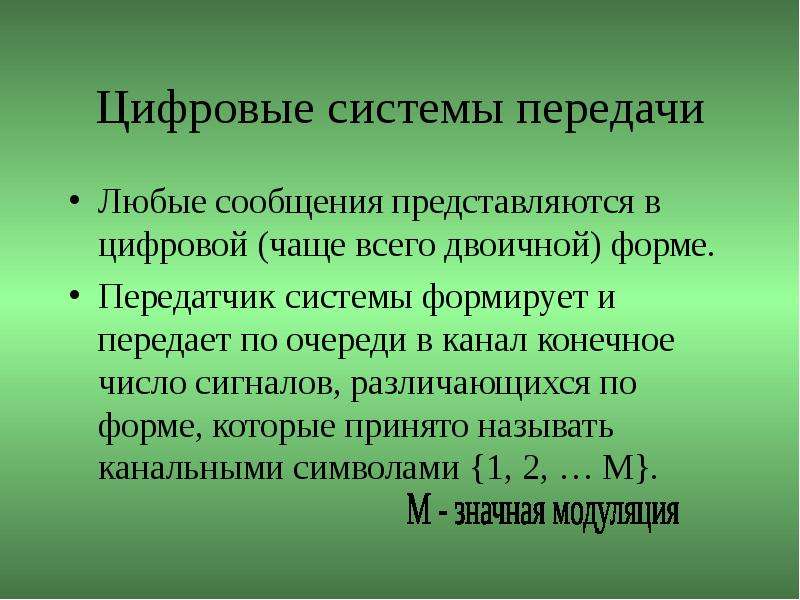

Цифровые системы передачи Любые сообщения представляются в цифровой (чаще всего двоичной) форме. Передатчик системы формирует и передает по очереди в канал конечное число сигналов, различающихся по форме, которые принято называть канальными символами {1, 2, … M}.

Слайд 27

Описание слайда:

Варианты кодирования

Слайд 28

Описание слайда:

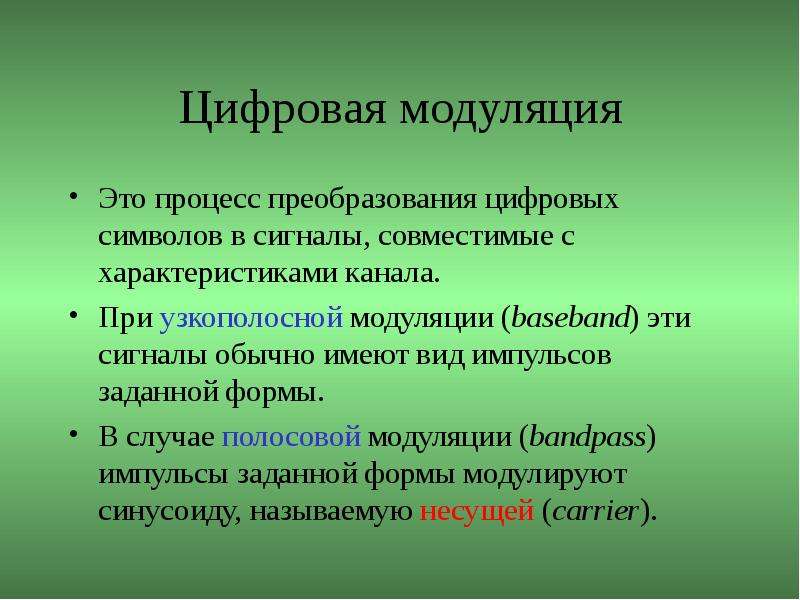

Цифровая модуляция Это процесс преобразования цифровых символов в сигналы, совместимые с характеристиками канала. При узкополосной модуляции (baseband) эти сигналы обычно имеют вид импульсов заданной формы. В случае полосовой модуляции (bandpass) импульсы заданной формы модулируют синусоиду, называемую несущей (carrier).

Слайд 29

Описание слайда:

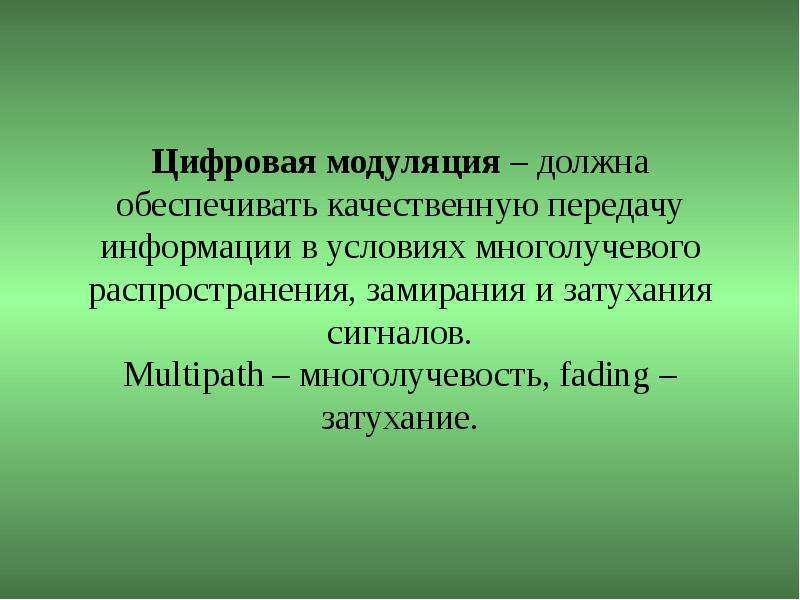

Цифровая модуляция – должна обеспечивать качественную передачу информации в условиях многолучевого распространения, замирания и затухания сигналов. Multipath – многолучевость, fading – затухание.

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Когерентные процессы Различают когерентную и некогерентную полосовую модуляции. Если для обнаружения сигнала приемник использует информацию о фазе несущей, процесс называется когерентным обнаружением. При идеальном когерентном обнаружении приемник содержит прототипы каждого возможного сигнала.

Слайд 32

Описание слайда:

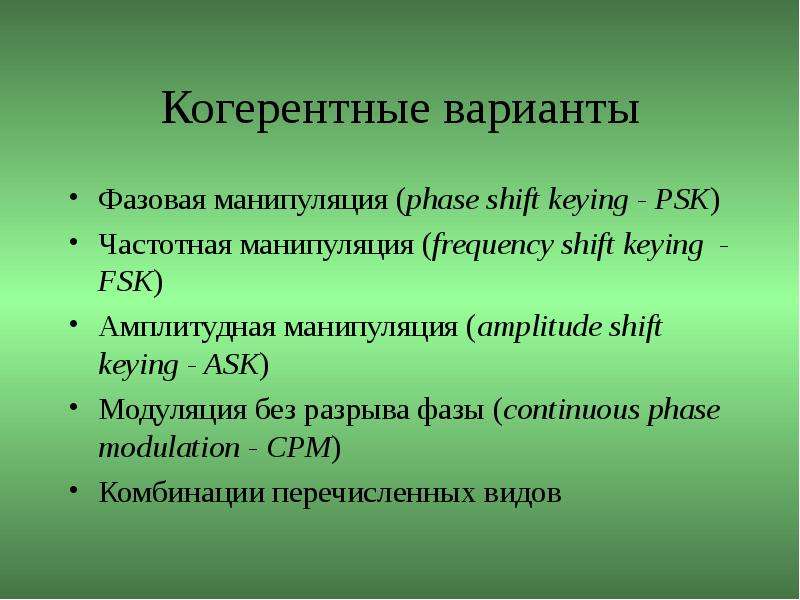

Когерентные варианты Фазовая манипуляция (phase shift keying - PSK) Частотная манипуляция (frequency shift keying - FSK) Амплитудная манипуляция (amplitude shift keying - ASK) Модуляция без разрыва фазы (continuous phase modulation - CPM) Комбинации перечисленных видов

Слайд 33

Описание слайда:

Демодуляция При когерентной демодуляции приемник автоматически подстраивается под фазу входящего сигнала ФАПц. Цифр. модуляция - манипуляция

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

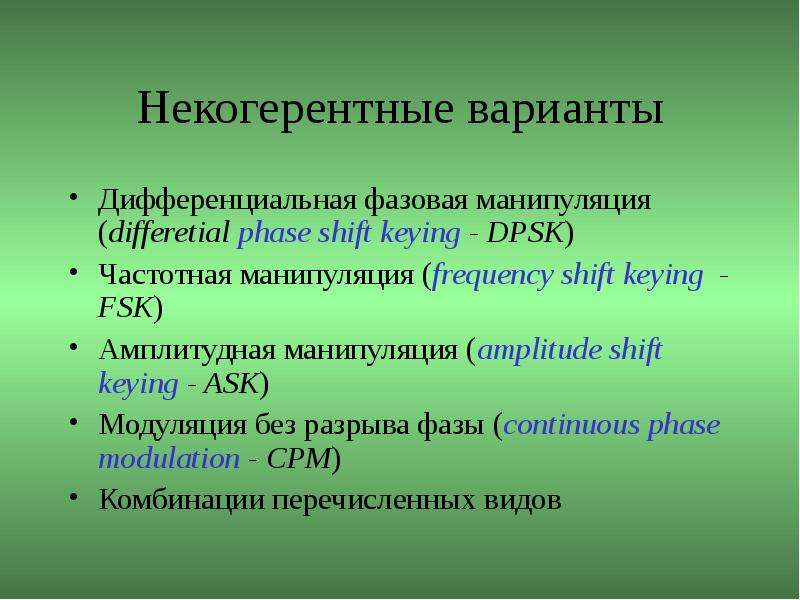

Некогерентные варианты Дифференциальная фазовая манипуляция (differetial phase shift keying - DPSK) Частотная манипуляция (frequency shift keying - FSK) Амплитудная манипуляция (amplitude shift keying - ASK) Модуляция без разрыва фазы (continuous phase modulation - CPM) Комбинации перечисленных видов

Слайд 36

Описание слайда:

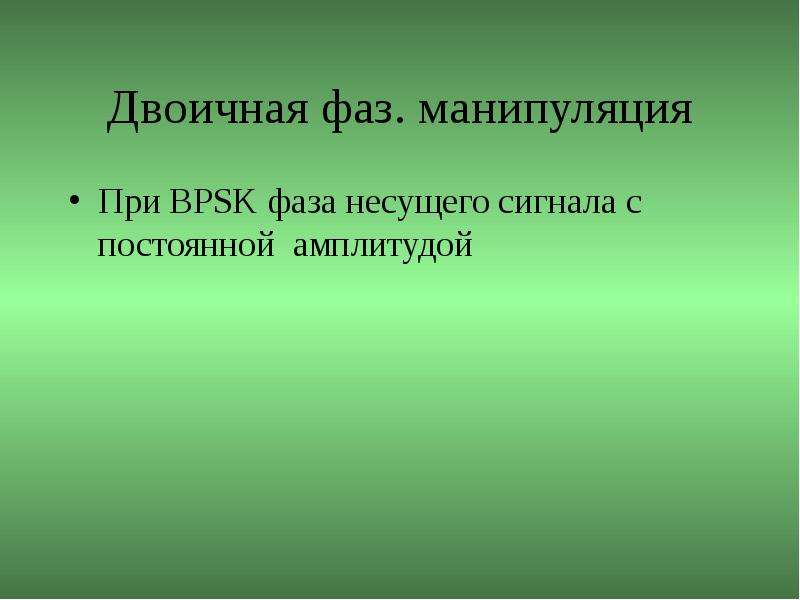

Двоичная фаз. манипуляция При BPSK фаза несущего сигнала с постоянной амплитудой

Слайд 37

Описание слайда:

Дифференциальная фаз. манипуляция Предварительно кодируется {dk} генерируется из входной послед-ти {sk} и путем дополнения …… числа по модулю

Слайд 38

Описание слайда:

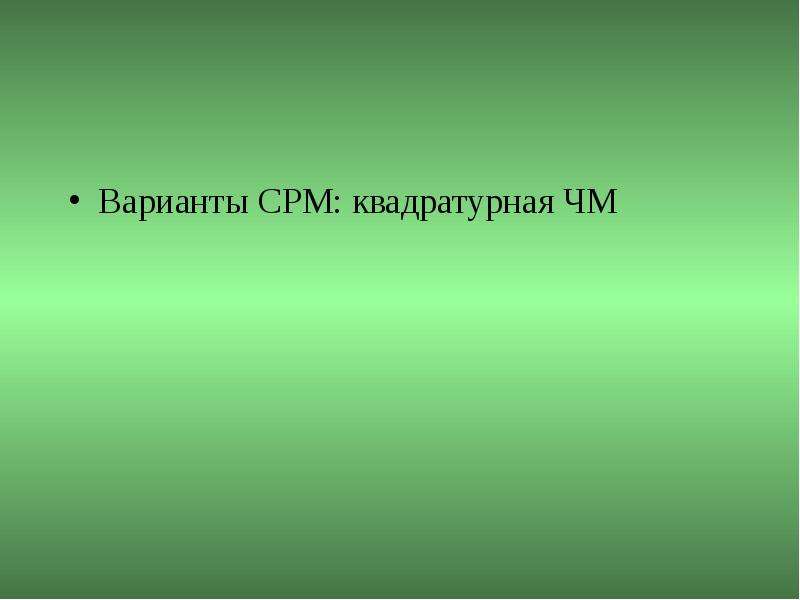

Варианты CPM: квадратурная ЧМ

Слайд 39

Описание слайда:

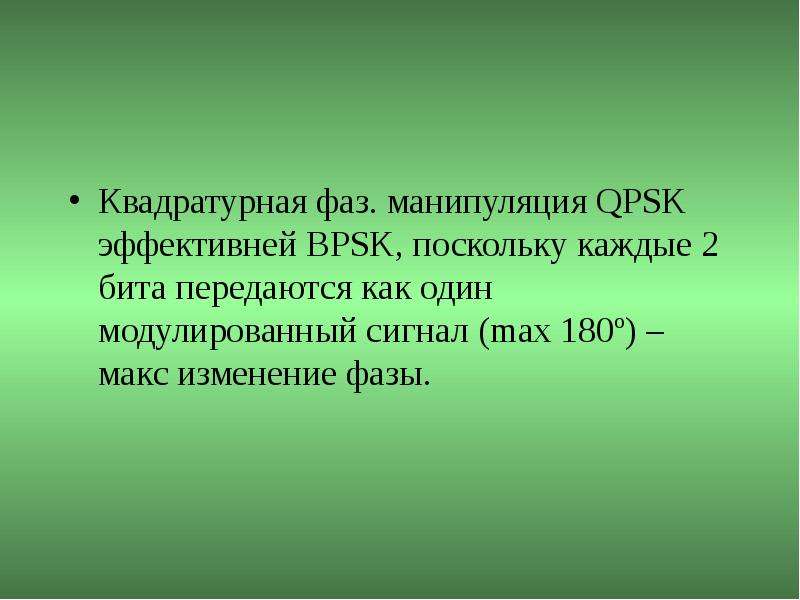

Квадратурная фаз. манипуляция QPSK эффективней BPSK, поскольку каждые 2 бита передаются как один модулированный сигнал (max 180º) – макс изменение фазы.
