Структурная геология и геологическое картирование Лекция № 3 «Наклонное залегание пластов »

Слайд 2

Описание слайда:

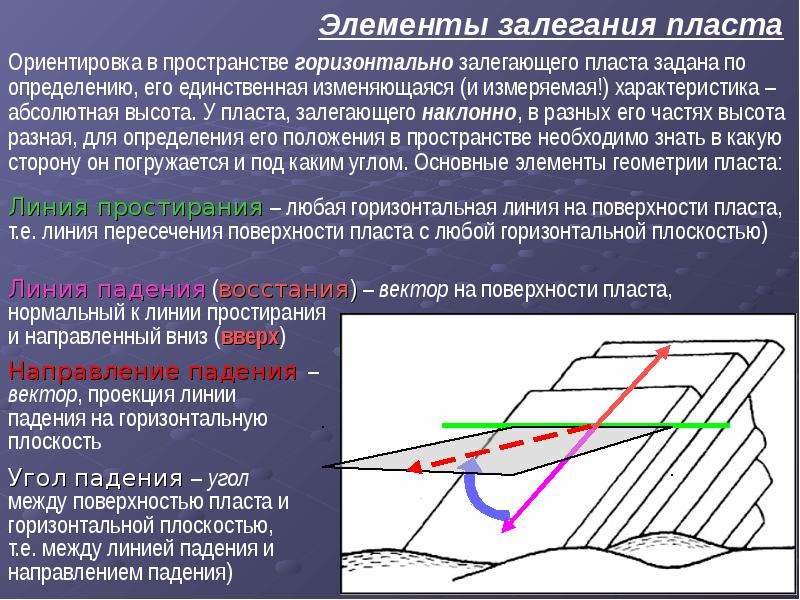

Элементы залегания пласта Линия простирания – любая горизонтальная линия на поверхности пласта, т.е. линия пересечения поверхности пласта с любой горизонтальной плоскостью)

Слайд 3

Описание слайда:

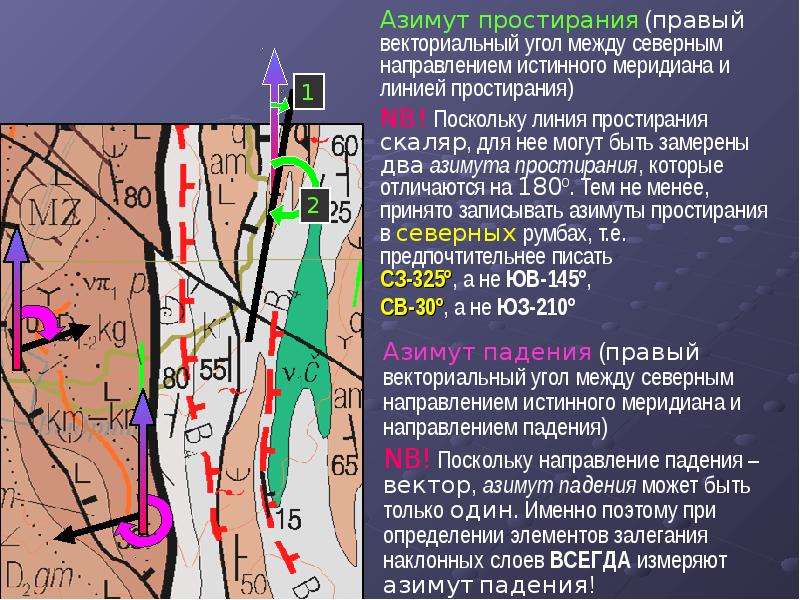

Азимут простирания (правый векториальный угол между северным направлением истинного меридиана и линией простирания) Азимут простирания (правый векториальный угол между северным направлением истинного меридиана и линией простирания) NB! Поскольку линия простирания скаляр, для нее могут быть замерены два азимута простирания, которые отличаются на 180º. Тем не менее, принято записывать азимуты простирания в северных румбах, т.е. предпочтительнее писать СЗ-325º, а не ЮВ-145º, СВ-30º, а не ЮЗ-210º

Слайд 4

Описание слайда:

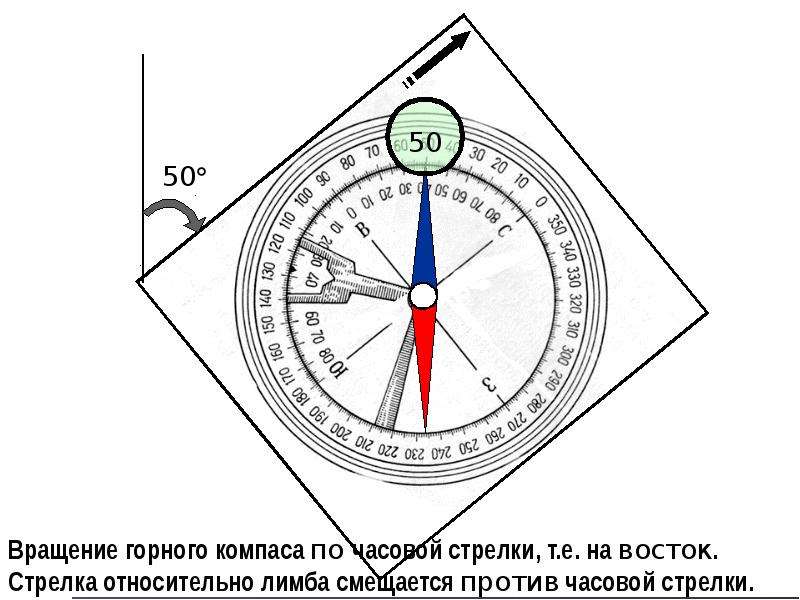

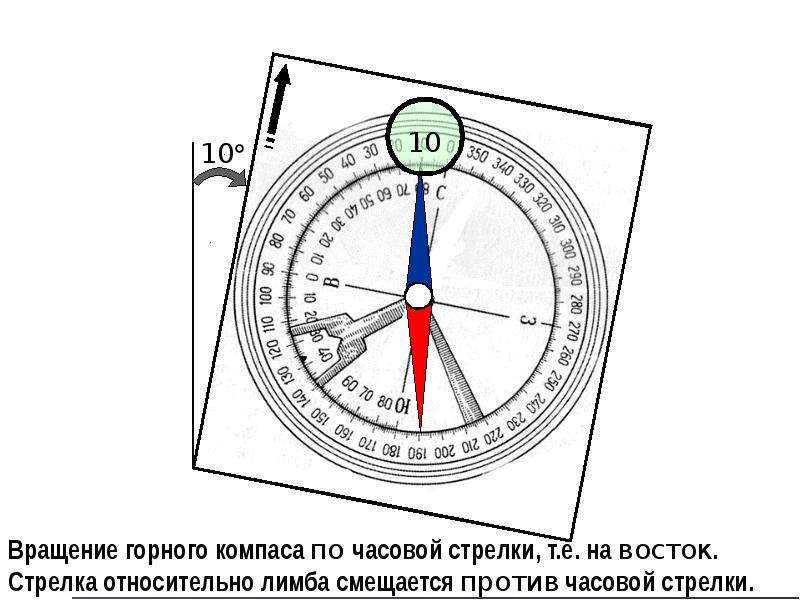

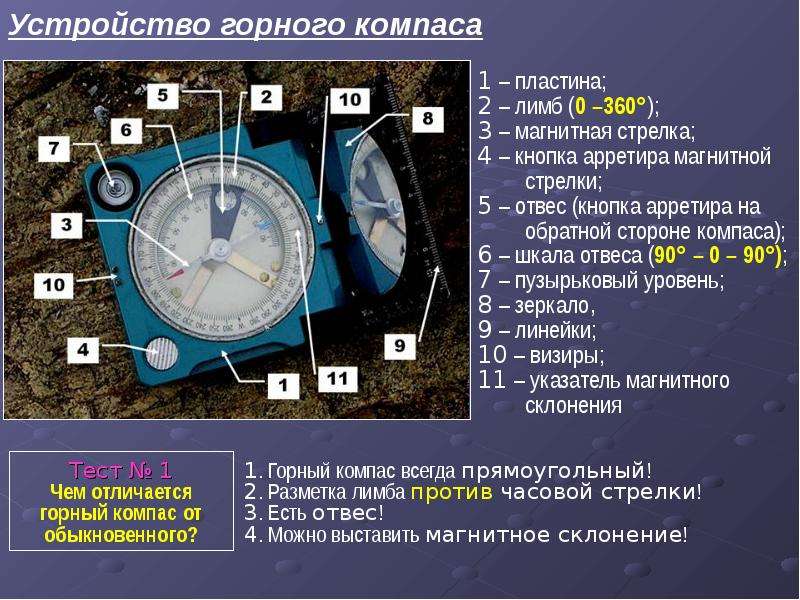

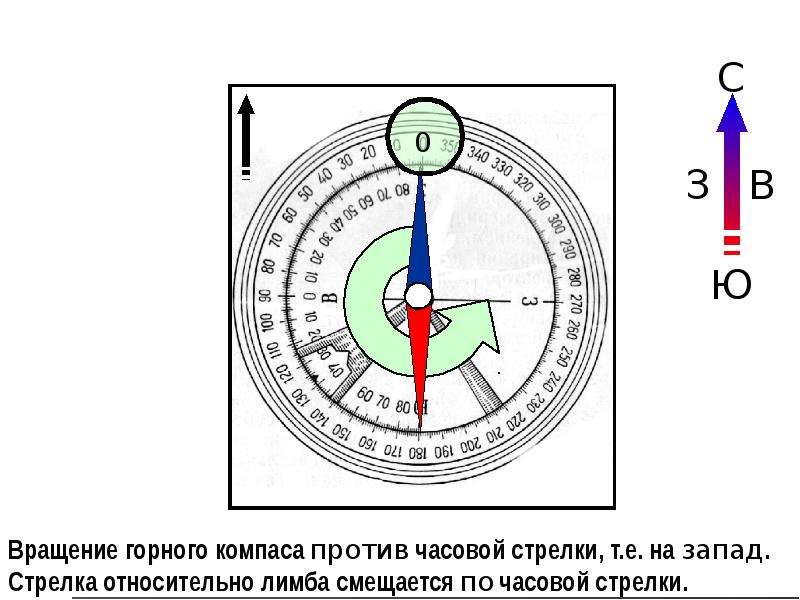

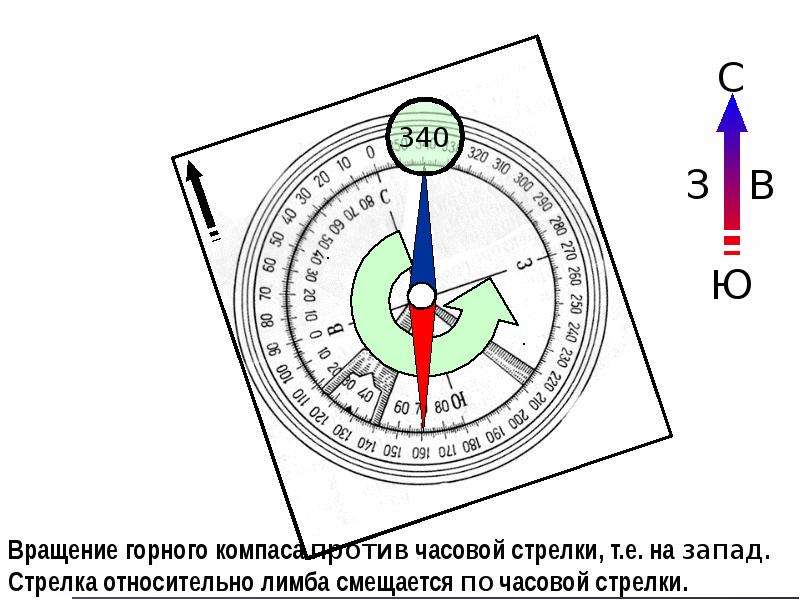

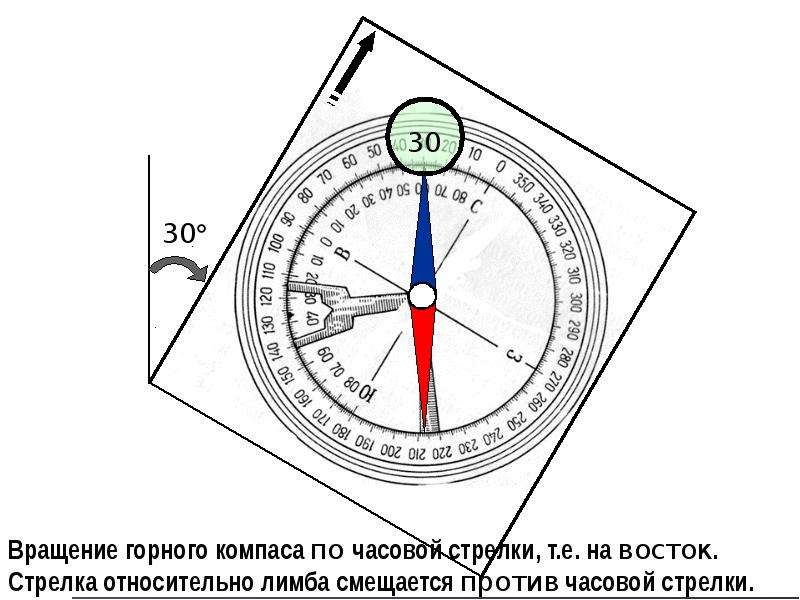

Устройство горного компаса

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

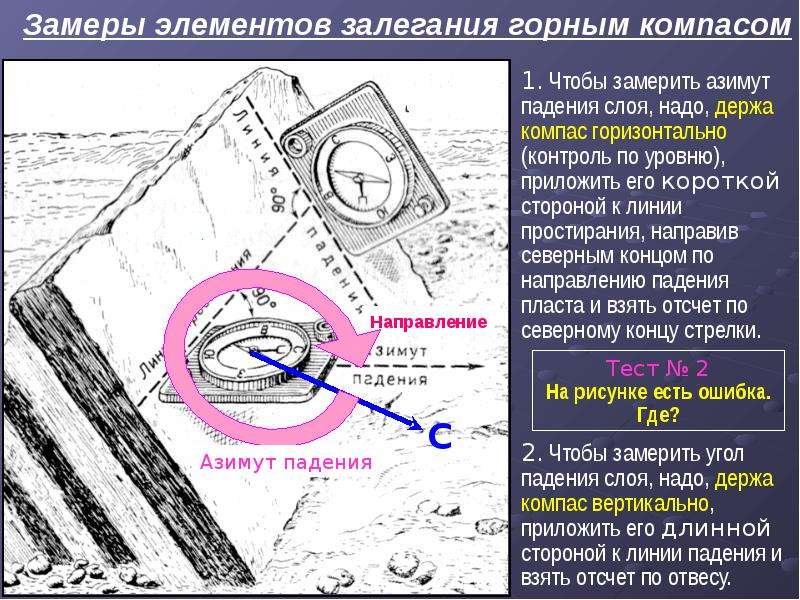

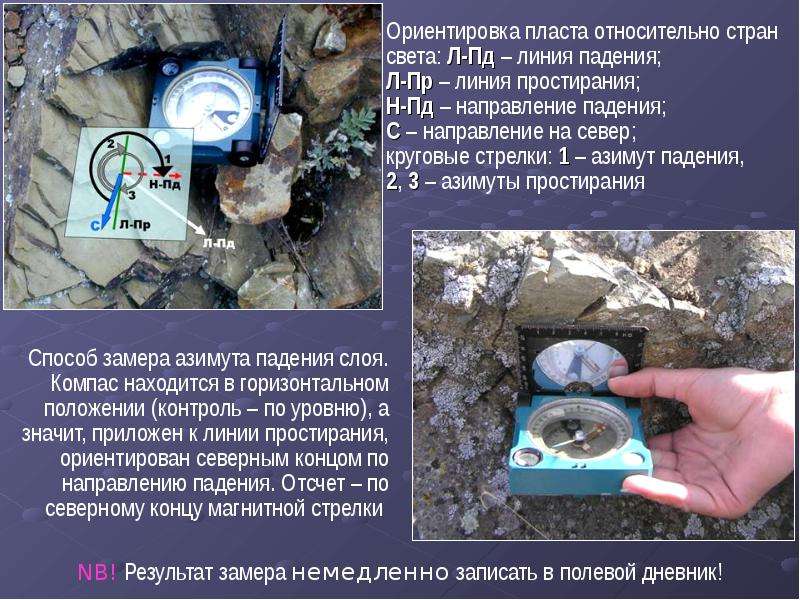

Замеры элементов залегания горным компасом

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

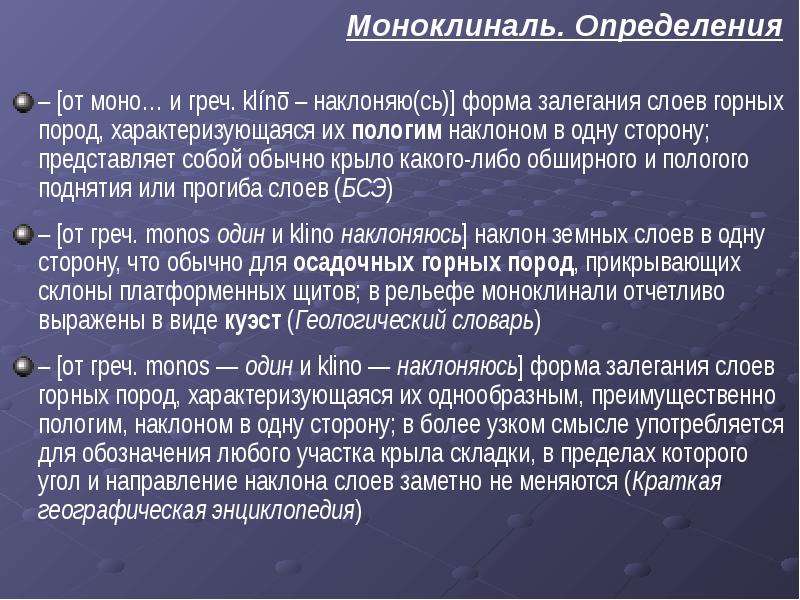

Моноклиналь. Определения – [от моно… и греч. klínō – наклоняю(сь)] форма залегания слоев горных пород, характеризующаяся их пологим наклоном в одну сторону; представляет собой обычно крыло какого-либо обширного и пологого поднятия или прогиба слоев (БСЭ) – [от греч. monos один и klino наклоняюсь] наклон земных слоев в одну сторону, что обычно для осадочных горных пород, прикрывающих склоны платформенных щитов; в рельефе моноклинали отчетливо выражены в виде куэст (Геологический словарь) – [от греч. monos — один и klino — наклоняюсь] форма залегания слоев горных пород, характеризующаяся их однообразным, преимущественно пологим, наклоном в одну сторону; в более узком смысле употребляется для обозначения любого участка крыла складки, в пределах которого угол и направление наклона слоев заметно не меняются (Краткая географическая энциклопедия)

Слайд 15

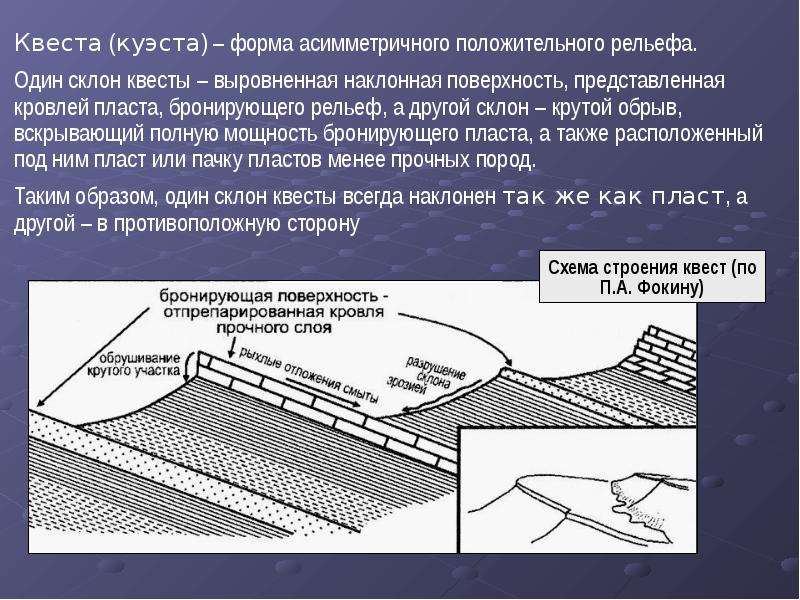

Описание слайда:

Слайд 16

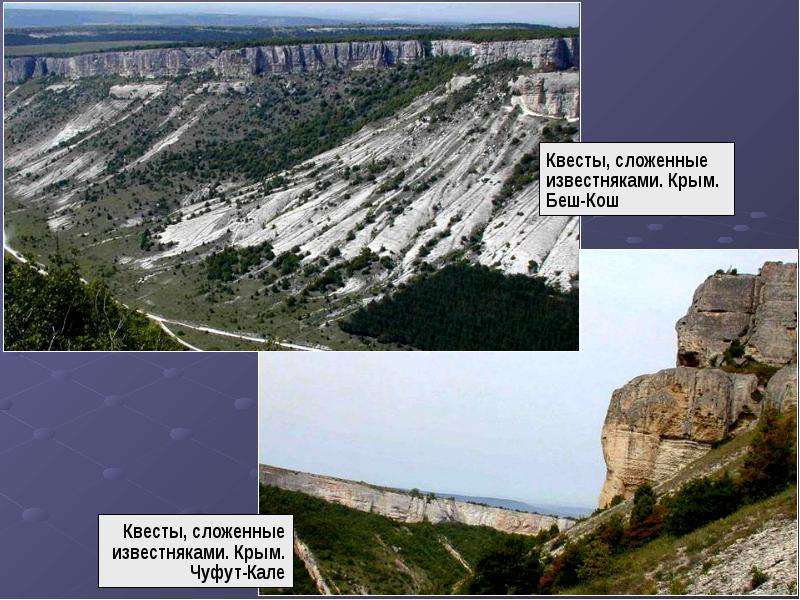

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

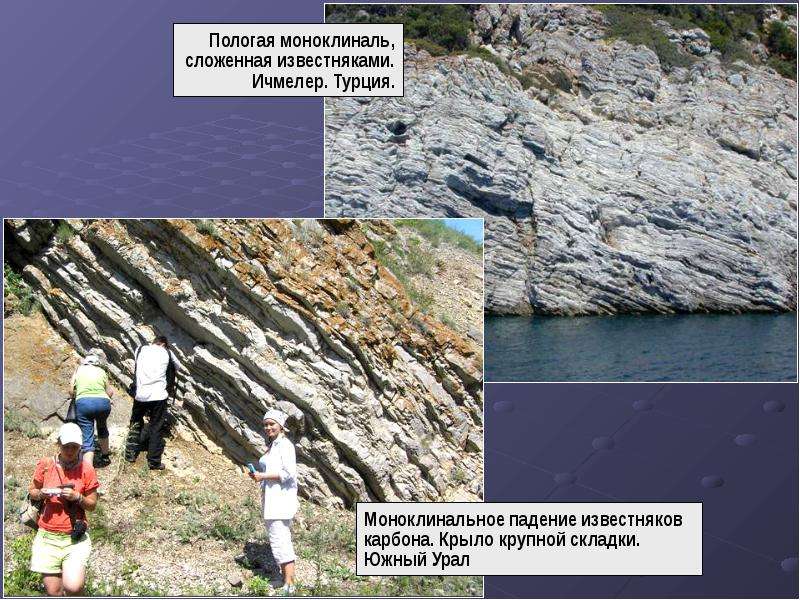

Описание слайда:

Слайд 19

Описание слайда:

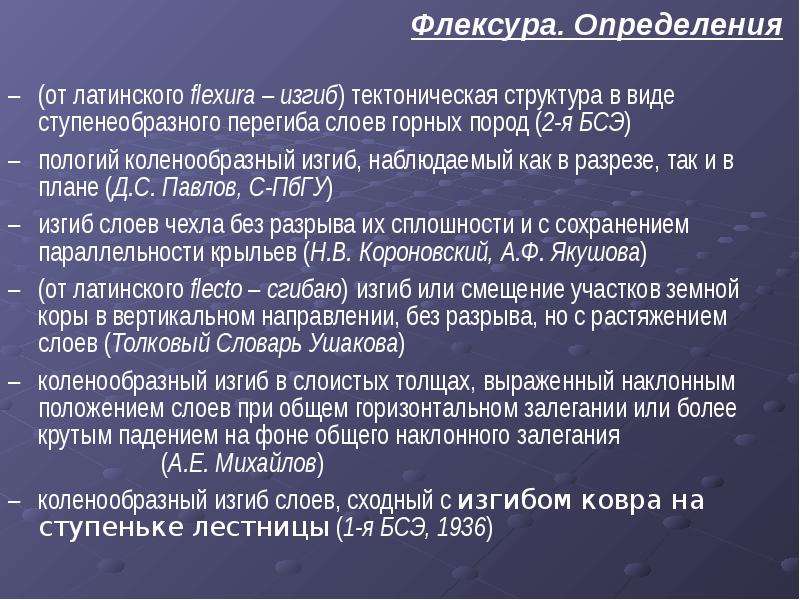

Флексура. Определения – (от латинского flexura – изгиб) тектоническая структура в виде ступенеобразного перегиба слоев горных пород (2-я БСЭ) – пологий коленообразный изгиб, наблюдаемый как в разрезе, так и в плане (Д.С. Павлов, С-ПбГУ) – изгиб слоев чехла без разрыва их сплошности и с сохранением параллельности крыльев (Н.В. Короновский, А.Ф. Якушова) – (от латинского flecto – сгибаю) изгиб или смещение участков земной коры в вертикальном направлении, без разрыва, но с растяжением слоев (Толковый Словарь Ушакова) – коленообразный изгиб в слоистых толщах, выраженный наклонным положением слоев при общем горизонтальном залегании или более крутым падением на фоне общего наклонного залегания (А.Е. Михайлов) – коленообразный изгиб слоев, сходный с изгибом ковра на ступеньке лестницы (1-я БСЭ, 1936)

Слайд 20

Описание слайда:

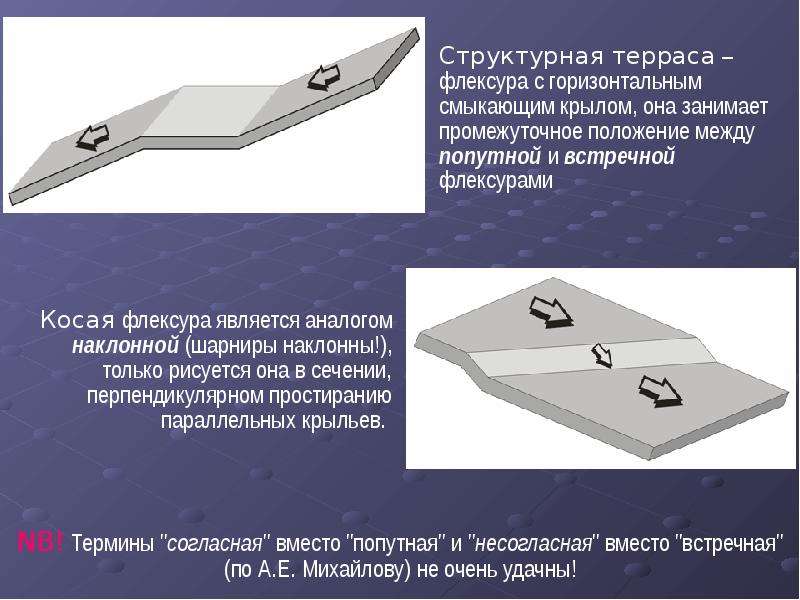

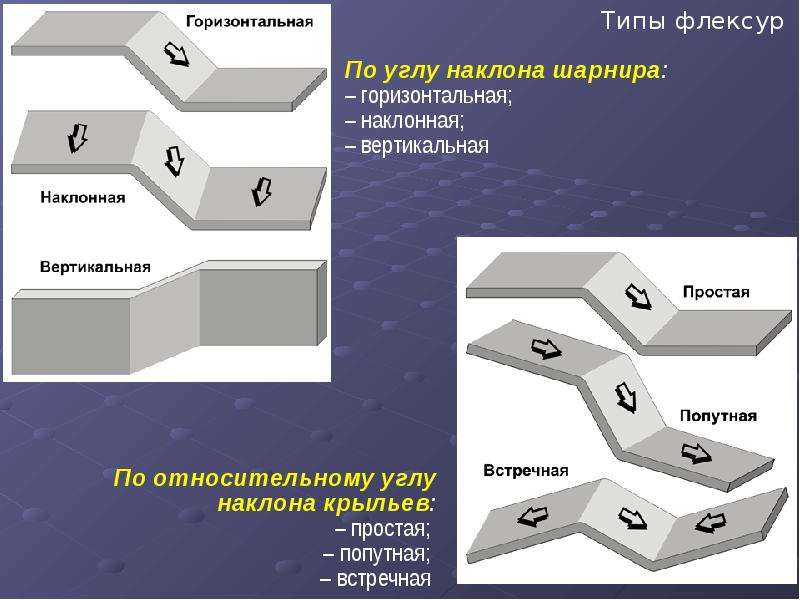

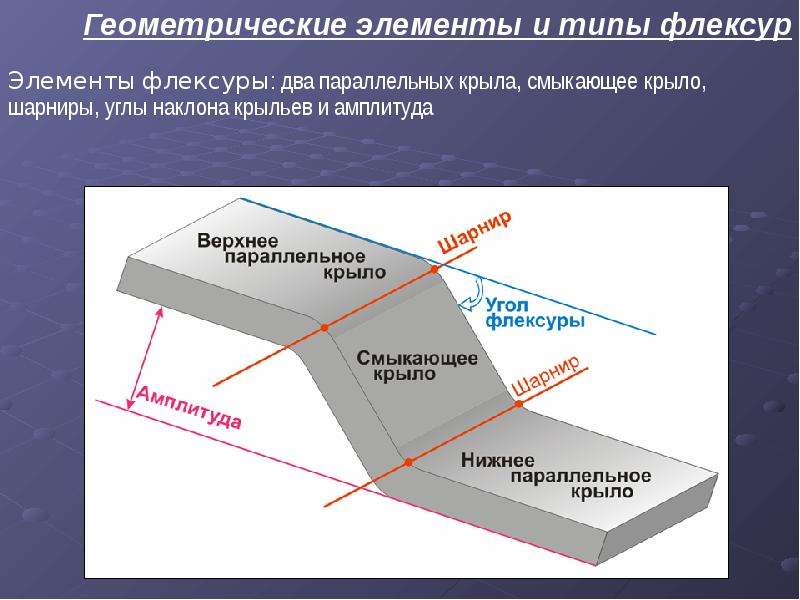

Геометрические элементы и типы флексур Элементы флексуры: два параллельных крыла, смыкающее крыло, шарниры, углы наклона крыльев и амплитуда

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

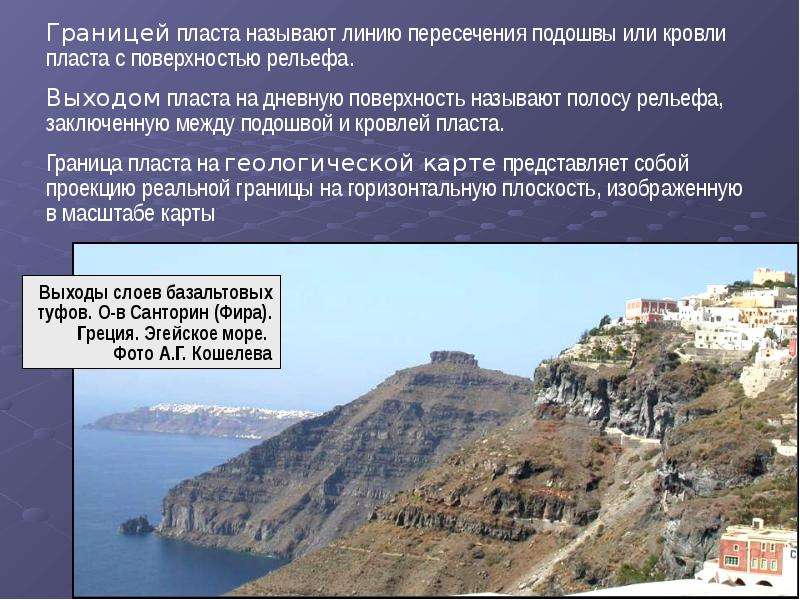

Границей пласта называют линию пересечения подошвы или кровли пласта с поверхностью рельефа. Границей пласта называют линию пересечения подошвы или кровли пласта с поверхностью рельефа. Выходом пласта на дневную поверхность называют полосу рельефа, заключенную между подошвой и кровлей пласта. Граница пласта на геологической карте представляет собой проекцию реальной границы на горизонтальную плоскость, изображенную в масштабе карты

Слайд 24

Описание слайда:

Изображение на карте вертикального пласта Напоминание: границы горизонтально залегающих пластов конформны горизонталям рельефа, т.е. рисунок границ горизонтальных пластов всецело зависит от рисунка горизонталей рельефа.

Слайд 25

Описание слайда:

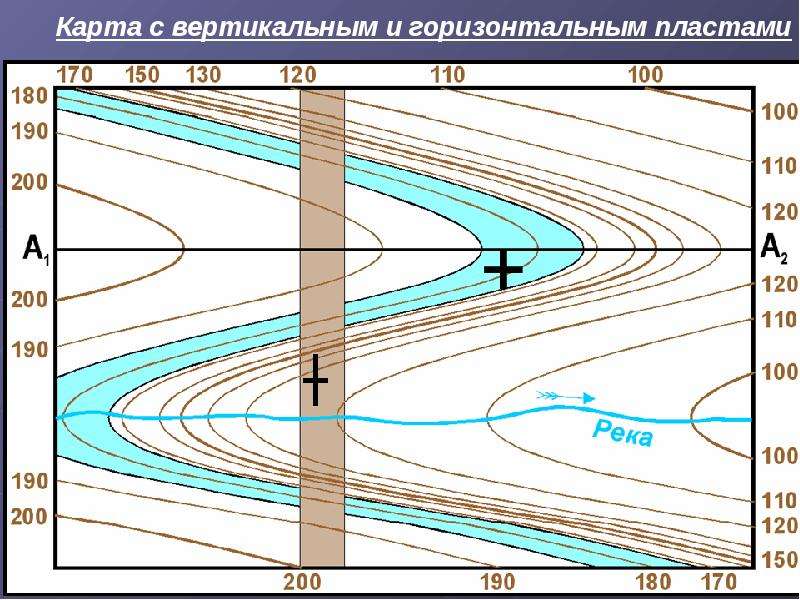

Карта с вертикальным и горизонтальным пластами Карта с вертикальным и горизонтальным пластами

Слайд 26

Описание слайда:

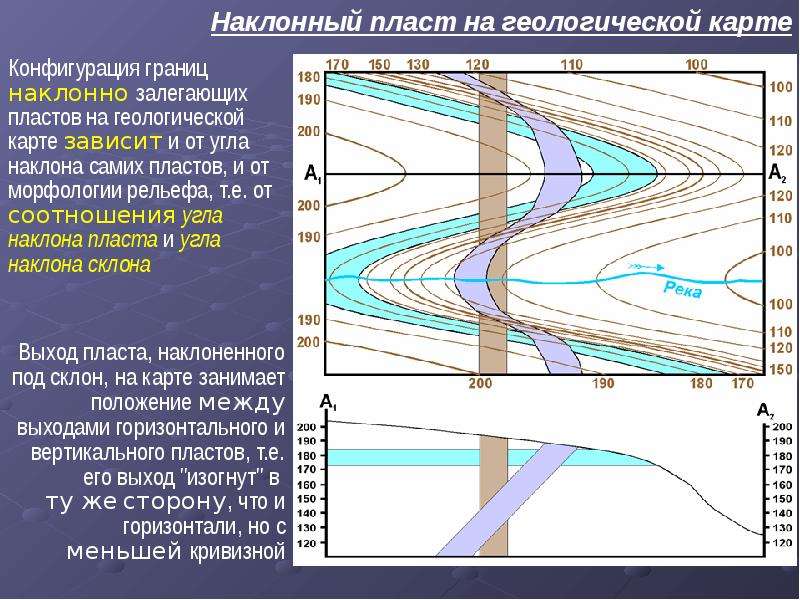

Наклонный пласт на геологической карте Конфигурация границ наклонно залегающих пластов на геологической карте зависит и от угла наклона самих пластов, и от морфологии рельефа, т.е. от соотношения угла наклона пласта и угла наклона склона

Слайд 27

Описание слайда:

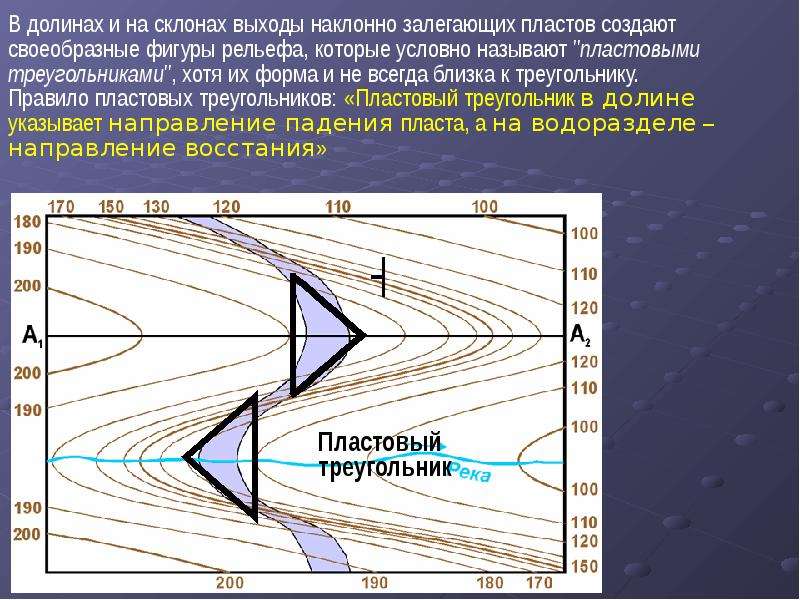

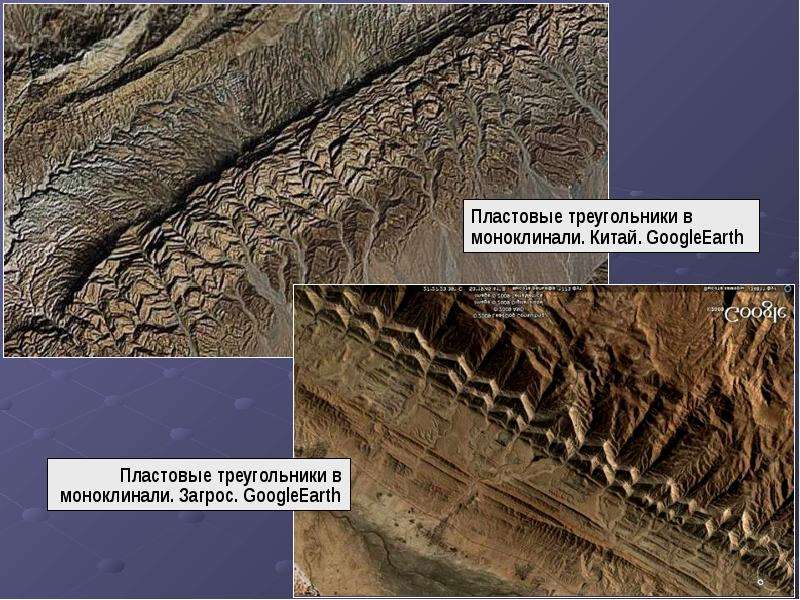

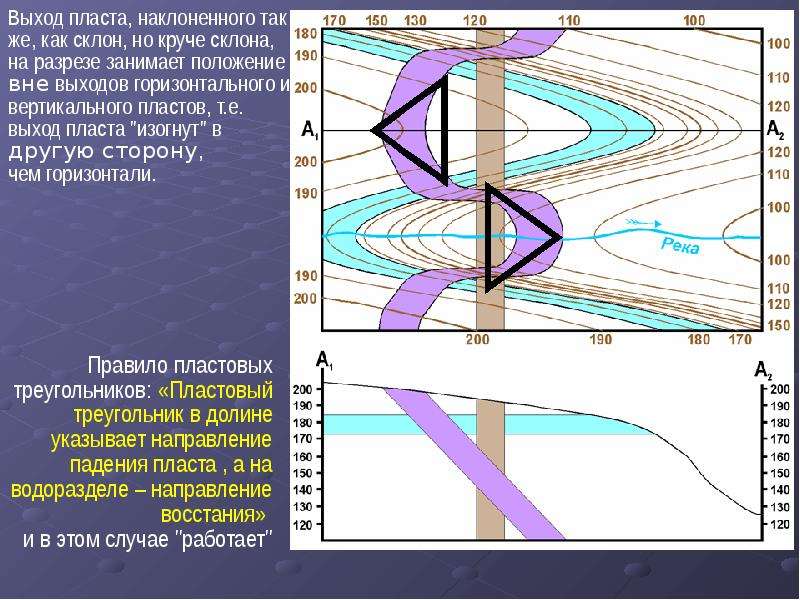

В долинах и на склонах выходы наклонно залегающих пластов создают своеобразные фигуры рельефа, которые условно называют "пластовыми треугольниками", хотя их форма и не всегда близка к треугольнику. В долинах и на склонах выходы наклонно залегающих пластов создают своеобразные фигуры рельефа, которые условно называют "пластовыми треугольниками", хотя их форма и не всегда близка к треугольнику. Правило пластовых треугольников: «Пластовый треугольник в долине указывает направление падения пласта, а на водоразделе – направление восстания»

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Выход пласта, наклоненного так же, как склон, но круче склона, на разрезе занимает положение вне выходов горизонтального и вертикального пластов, т.е. выход пласта "изогнут" в другую сторону, Выход пласта, наклоненного так же, как склон, но круче склона, на разрезе занимает положение вне выходов горизонтального и вертикального пластов, т.е. выход пласта "изогнут" в другую сторону, чем горизонтали.

Слайд 30

Описание слайда:

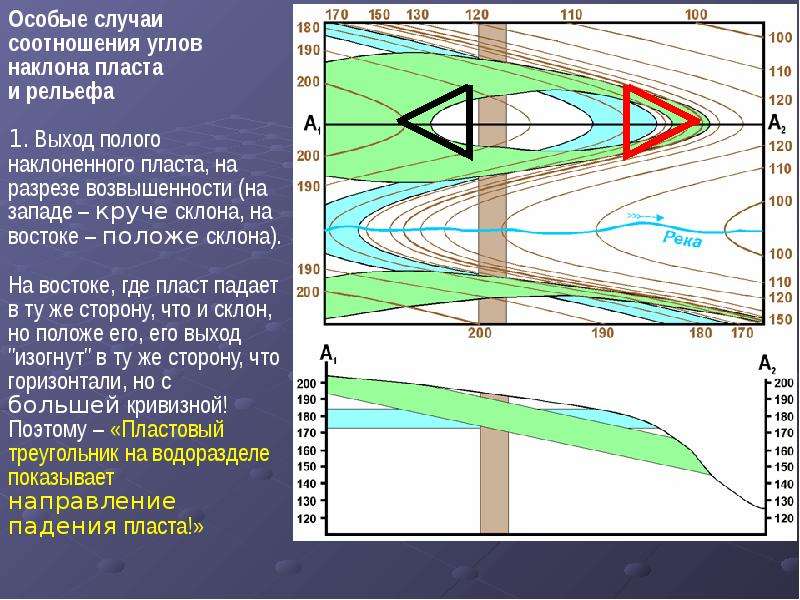

Особые случаи соотношения углов наклона пласта Особые случаи соотношения углов наклона пласта и рельефа 1. Выход полого наклоненного пласта, на разрезе возвышенности (на западе – круче склона, на востоке – положе склона). На востоке, где пласт падает в ту же сторону, что и склон, но положе его, его выход "изогнут" в ту же сторону, что горизонтали, но с большей кривизной! Поэтому – «Пластовый треугольник на водоразделе показывает направление падения пласта!»

Слайд 31

Описание слайда:

2. Выход полого наклоненного пласта на разрезе долины (на западе положе склона, на востоке – круче склона) 2. Выход полого наклоненного пласта на разрезе долины (на западе положе склона, на востоке – круче склона) На западе, где пласт падает в ту же сторону, что и склон, но положе его, его выход "изогнут" в ту же сторону, что горизонтали, но с большей кривизной! В этом случае – «Пластовый треугольник в долине показывает направление восстания пласта!»

Слайд 32

Описание слайда:

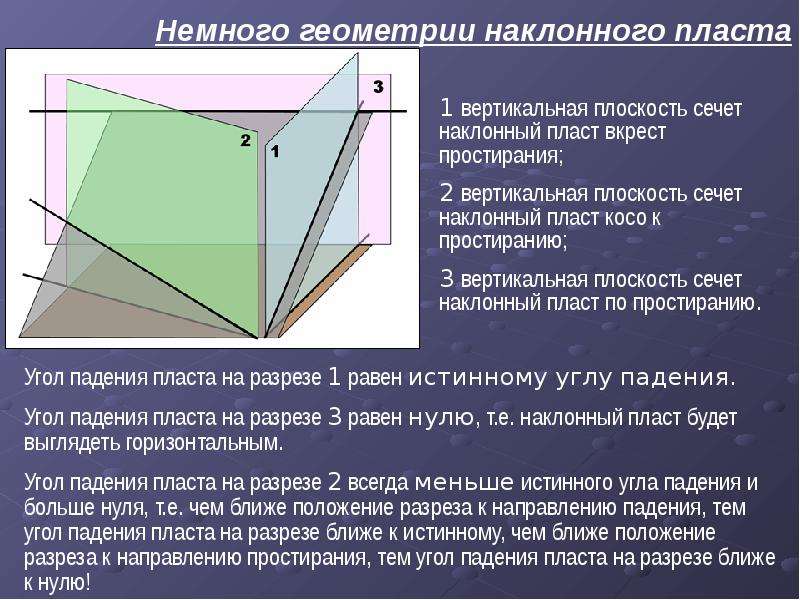

Немного геометрии наклонного пласта

Слайд 33

Описание слайда:

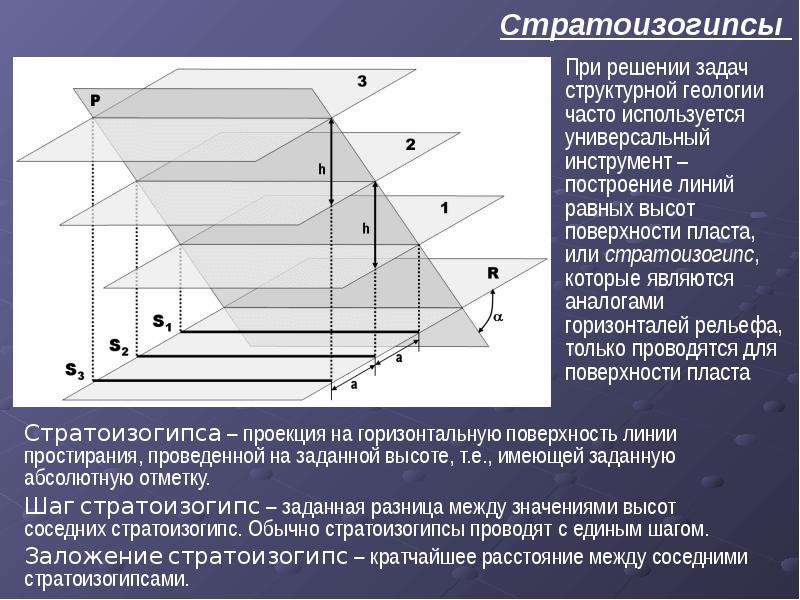

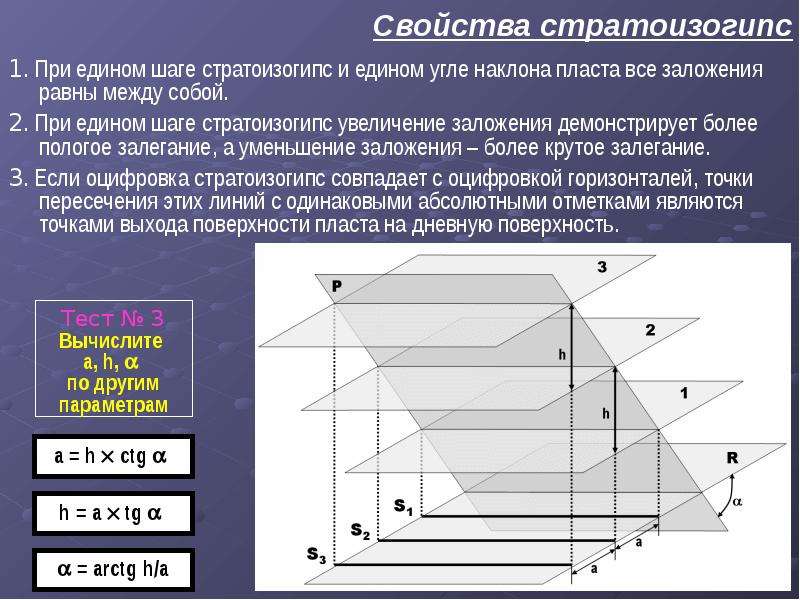

Стратоизогипсы Стратоизогипса – проекция на горизонтальную поверхность линии простирания, проведенной на заданной высоте, т.е., имеющей заданную абсолютную отметку. Шаг стратоизогипс – заданная разница между значениями высот соседних стратоизогипс. Обычно стратоизогипсы проводят с единым шагом. Заложение стратоизогипс – кратчайшее расстояние между соседними стратоизогипсами.
