Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами

Нажмите для полного просмотра!

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №2

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №3

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №4

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №5

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №6

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №7

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №8

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №9

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №10

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №11

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №12

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №13

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №14

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №15

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №16

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №17

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №18

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №19

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №20

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №21

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №22

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №23

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №24

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №25

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №26

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №27

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №28

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №29

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №30

Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами, слайд №31

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Наноструктурированные тонкие пленки суперсплавов Mo, W и Re с 3d6-8 металлами. Доклад-сообщение содержит 31 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

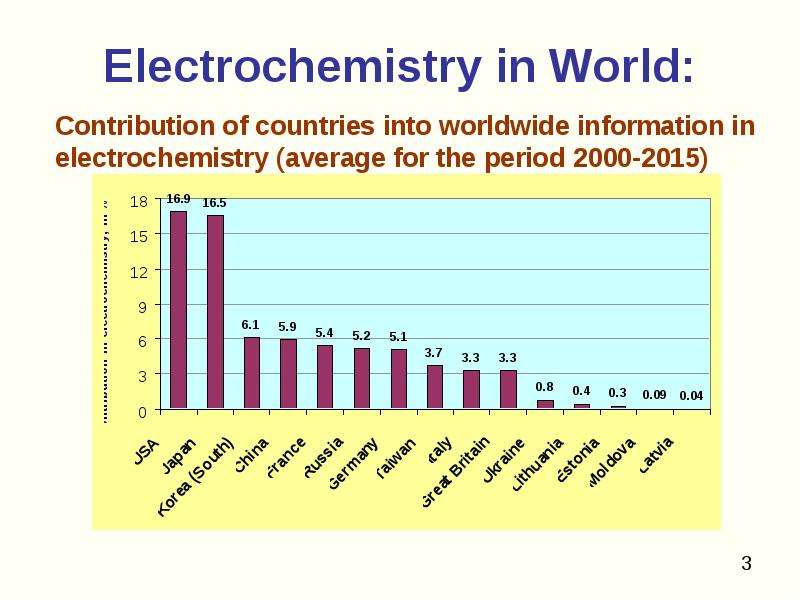

Electrochemistry in World:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

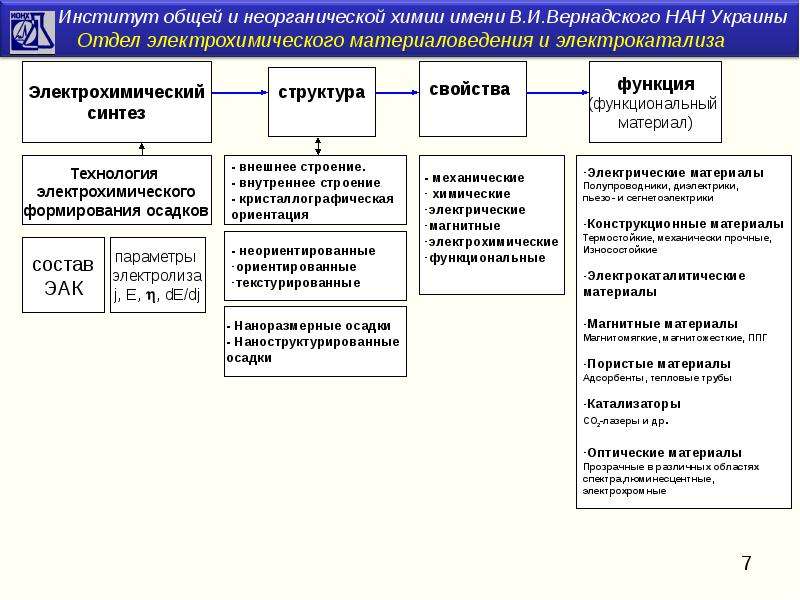

Дизайн функциональных материалов

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Общие направления работ

Слайд 9

Описание слайда:

Анализ современного состояния проблемы Применение сплавов

Слайд 10

Описание слайда:

Анализ современного состояния проблемы Вклад ученых разных стран в изучение теоретических и прикладных аспектов электроосаждения сплавов молибдена и вольфрама (Analysis of papers published in the issues referred by “ISI Web of Knowledge” database, за период с 1990 года.)

Слайд 11

Описание слайда:

Анализ современного состояния проблемы

Слайд 12

Описание слайда:

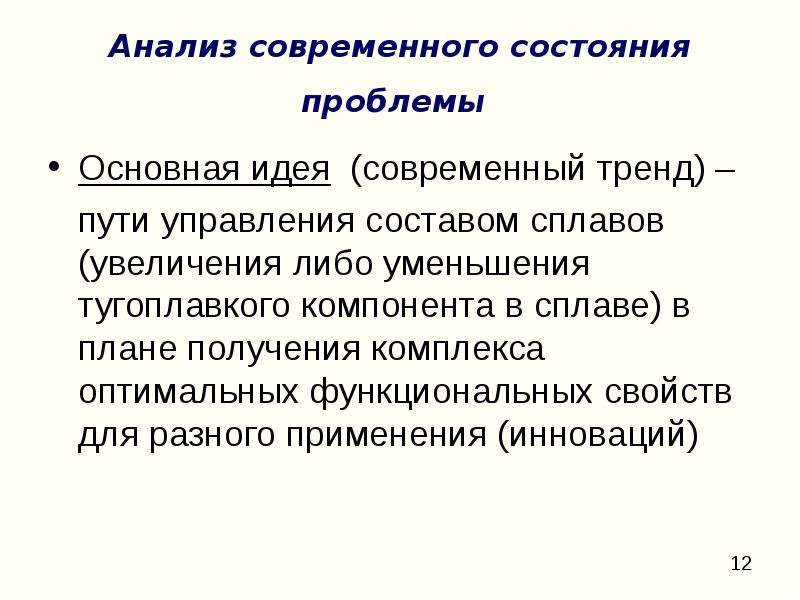

Анализ современного состояния проблемы Основная идея (современный тренд) – пути управления составом сплавов (увеличения либо уменьшения тугоплавкого компонента в сплаве) в плане получения комплекса оптимальных функциональных свойств для разного применения (инноваций)

Слайд 13

Описание слайда:

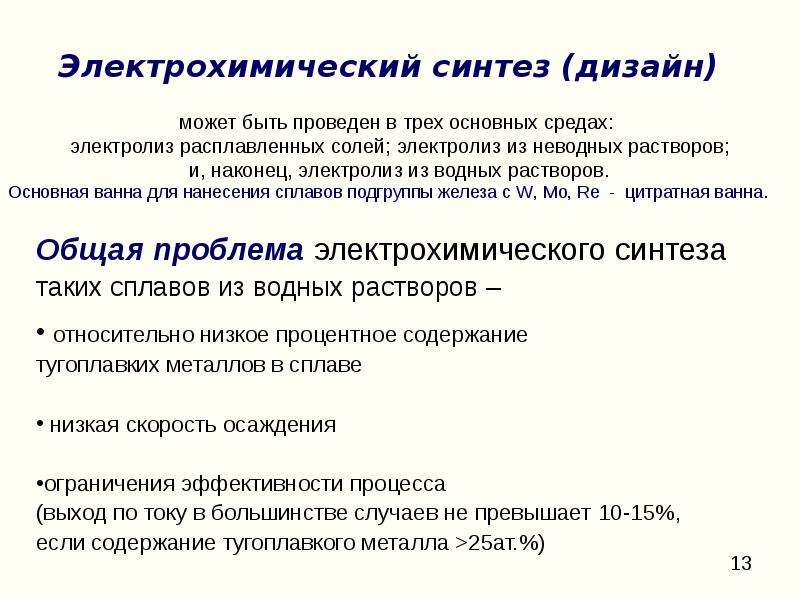

Электрохимический синтез (дизайн) Электрохимический синтез (дизайн)

Слайд 14

Описание слайда:

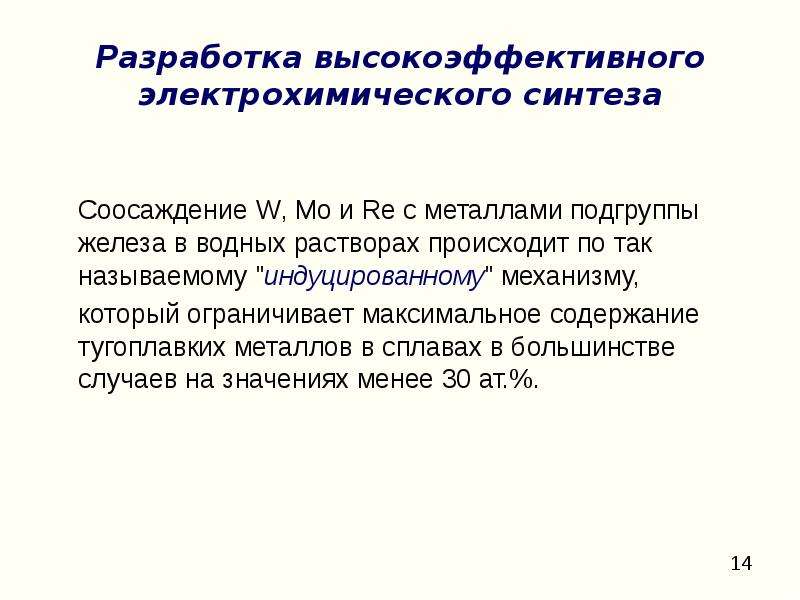

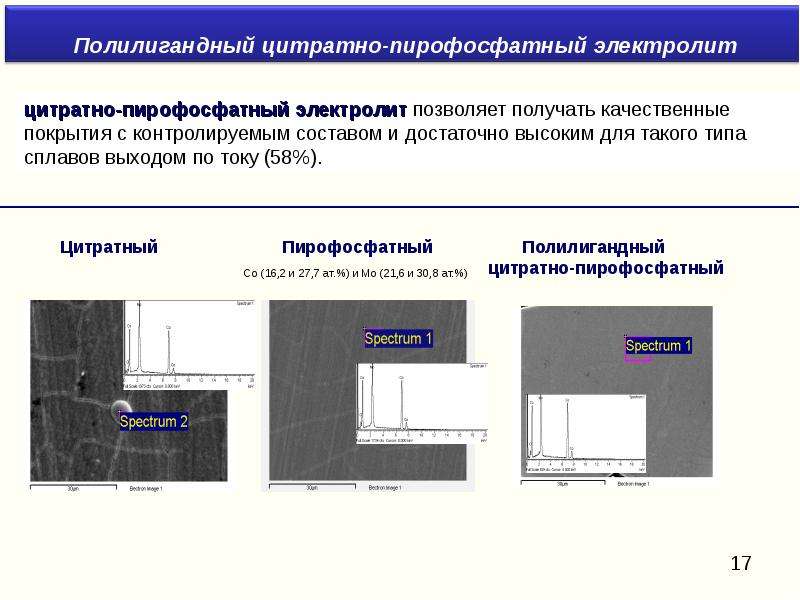

Разработка высокоэффективного электрохимического синтеза Соосаждение W, Mo и Re с металлами подгруппы железа в водных растворах происходит по так называемому "индуцированному" механизму, который ограничивает максимальное содержание тугоплавких металлов в сплавах в большинстве случаев на значениях менее 30 ат.%.

Слайд 15

Описание слайда:

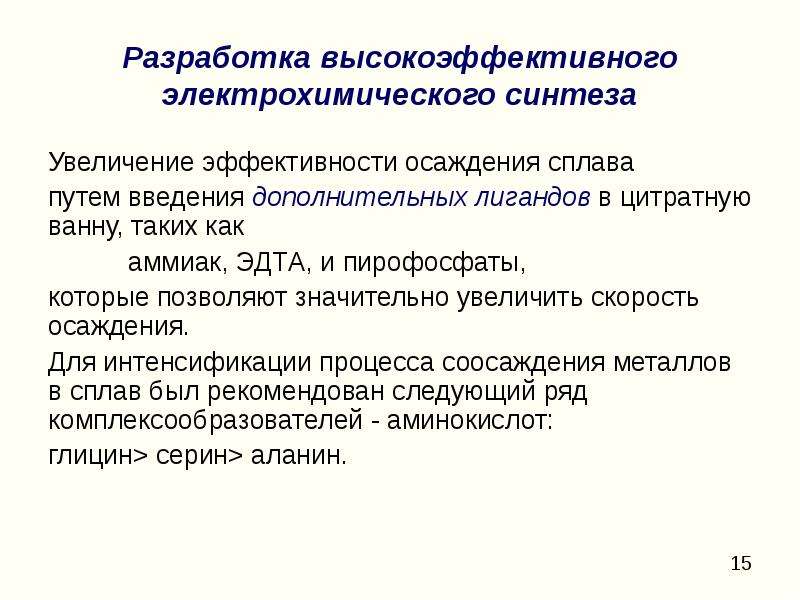

Разработка высокоэффективного электрохимического синтеза Увеличение эффективности осаждения сплава путем введения дополнительных лигандов в цитратную ванну, таких как аммиак, ЭДТА, и пирофосфаты, которые позволяют значительно увеличить скорость осаждения. Для интенсификации процесса соосаждения металлов в сплав был рекомендован следующий ряд комплексообразователей - аминокислот: глицин> серин> аланин.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

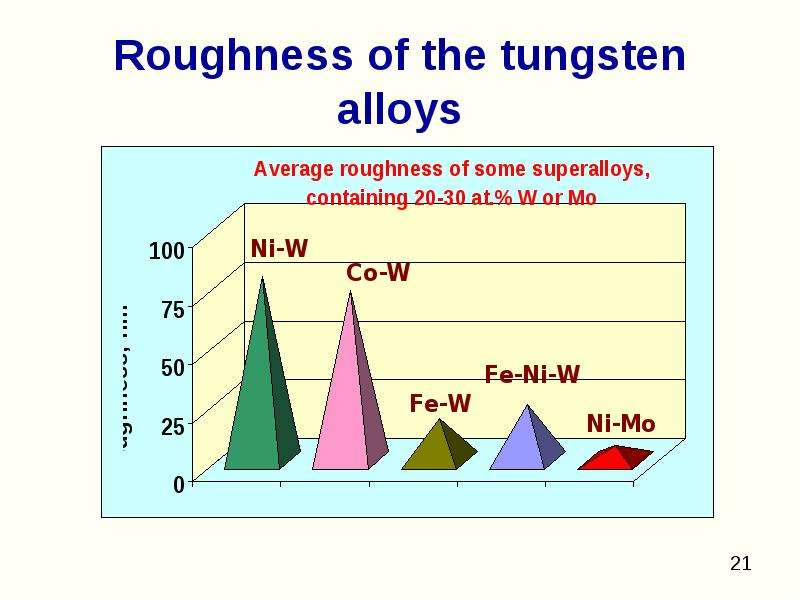

Roughness of the tungsten alloys

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

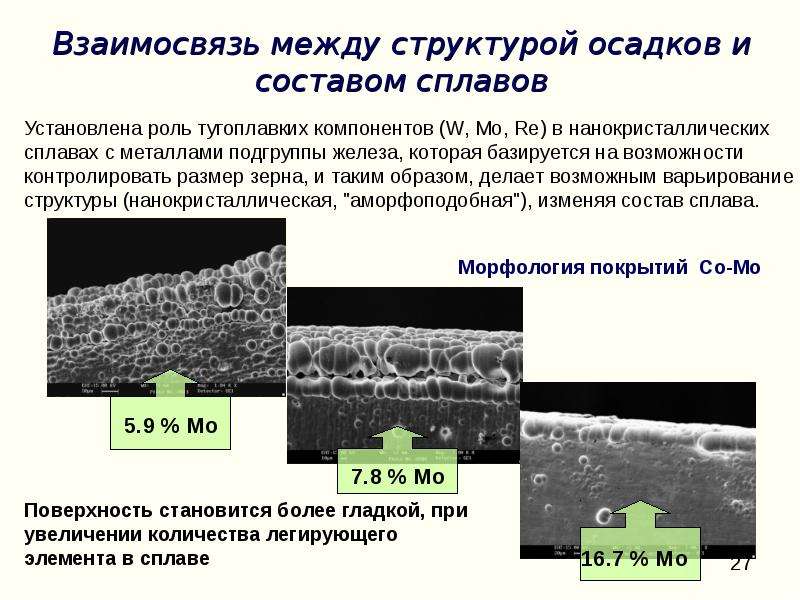

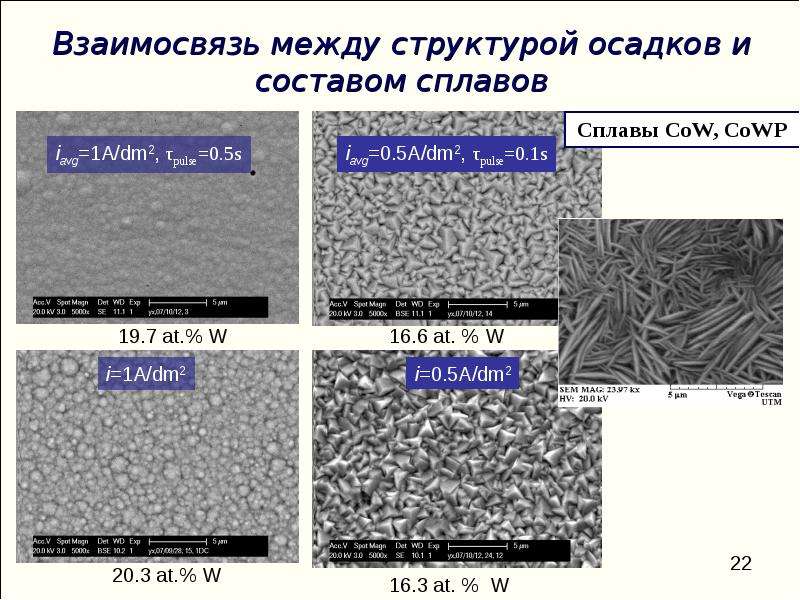

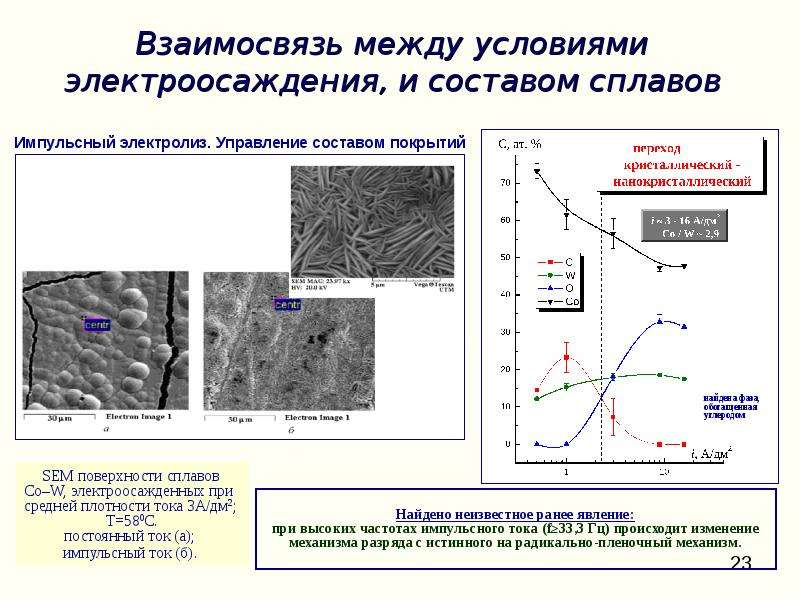

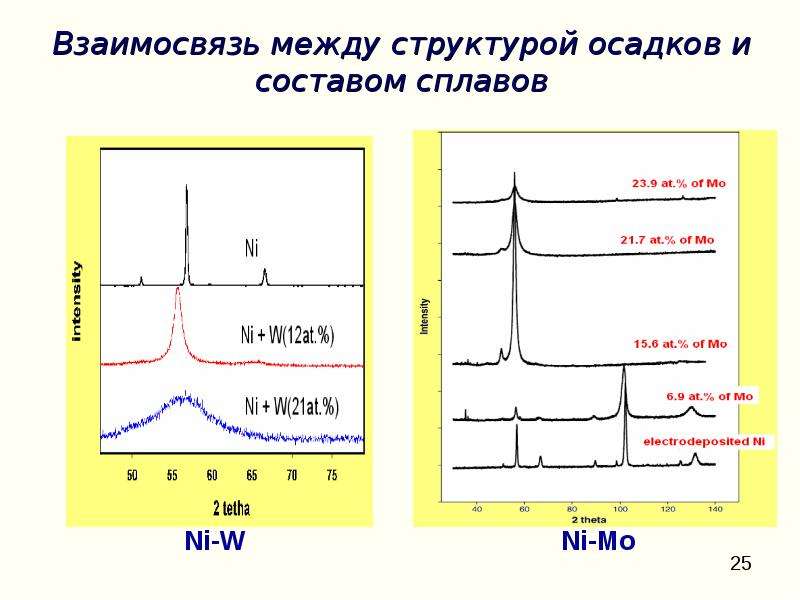

Поверхность становится более гладкой, при увеличении количества легирующего элемента в сплаве

Слайд 28

Описание слайда:

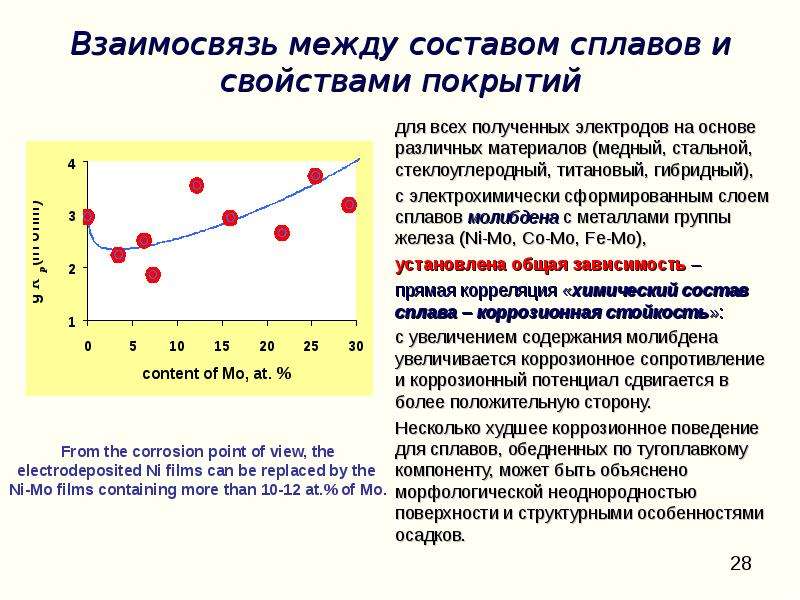

для всех полученных электродов на основе различных материалов (медный, стальной, стеклоуглеродный, титановый, гибридный), для всех полученных электродов на основе различных материалов (медный, стальной, стеклоуглеродный, титановый, гибридный), с электрохимически сформированным слоем сплавов молибдена с металлами группы железа (Ni-Mo, Co-Mo, Fe-Mo), установлена общая зависимость – прямая корреляция «химический состав сплава – коррозионная стойкость»: с увеличением содержания молибдена увеличивается коррозионное сопротивление и коррозионный потенциал сдвигается в более положительную сторону. Несколько худшее коррозионное поведение для сплавов, обедненных по тугоплавкому компоненту, может быть объяснено морфологической неоднородностью поверхности и структурными особенностями осадков.
