Вы можете ознакомиться и скачать презентацию на тему Неионизирующие излучения. Доклад-сообщение содержит 42 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Неионизирующие излучения Неионизирующие излучения

Слайд 2

Описание слайда:

Что такое электрическое поле

Слайд 3

Описание слайда:

Магнитное поле Магнитное поле создается при движении электрических зарядов по проводнику.

Слайд 4

Описание слайда:

Электромагнитное поле электромагнитное поле - это особая форма материи, посредством которой осуществляется воздействие между электрическими заряженными частицами.

Слайд 5

Описание слайда:

Физические причины ЭМП – изменяющееся во времени электрическое поле Е Физические причины ЭМП – изменяющееся во времени электрическое поле Е порождает магнитное поле Н, а изменяющееся магнитное поле Н - вихревое электрическое поле Е: обе компоненты Е и Н, непрерывно изменяясь, возбуждают друг друга.

Слайд 6

Описание слайда:

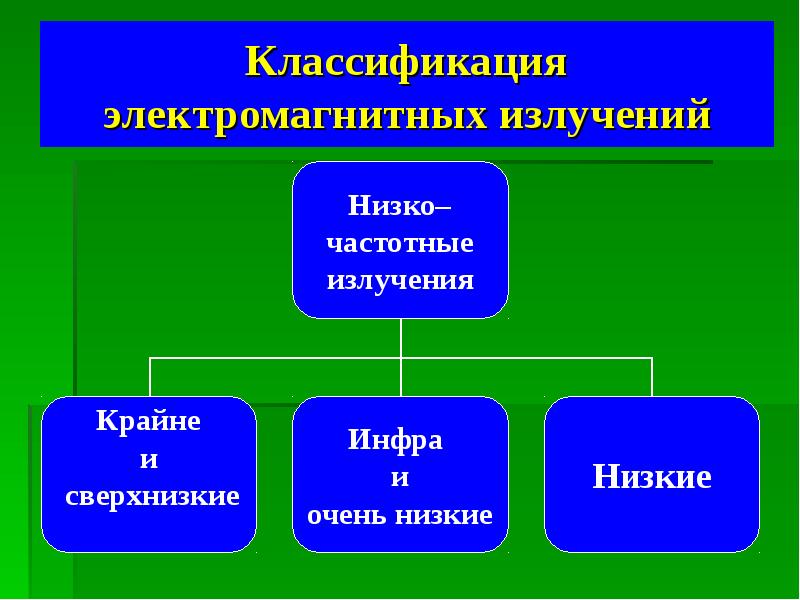

Классификация электромагнитных излучений

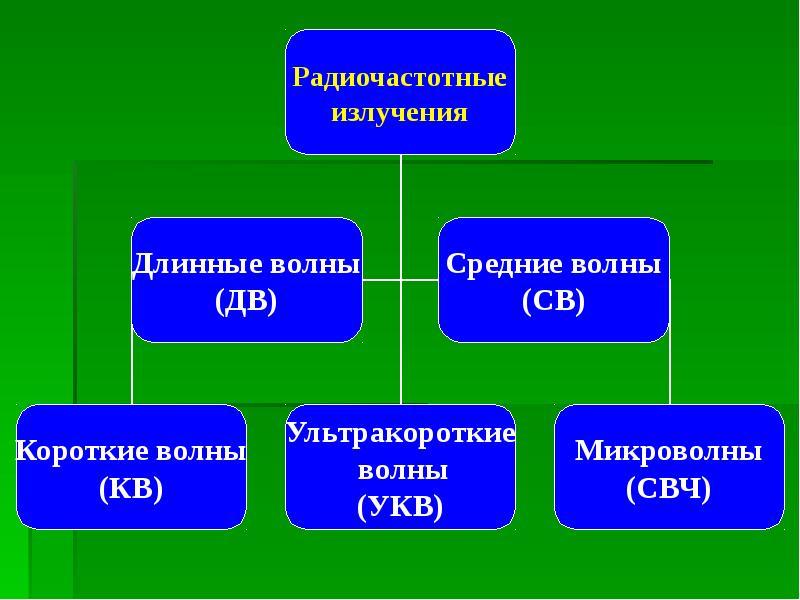

Слайд 7

Описание слайда:

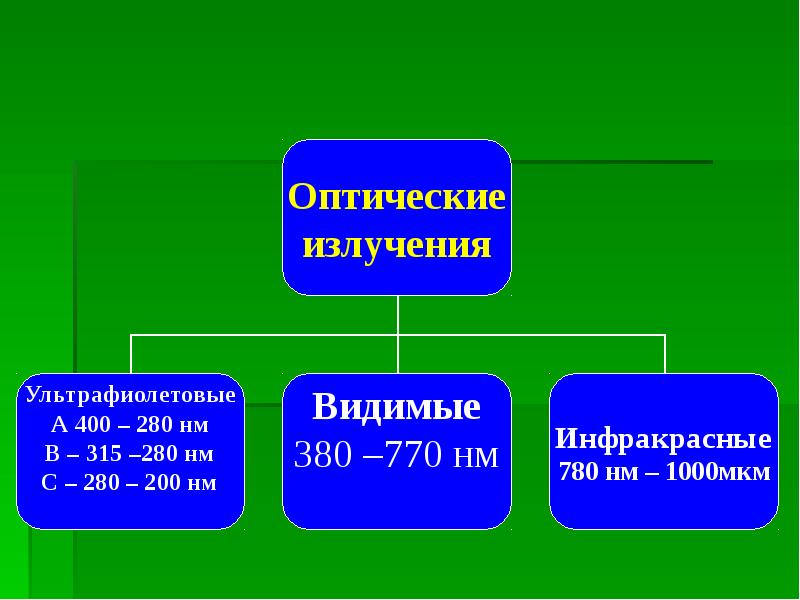

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

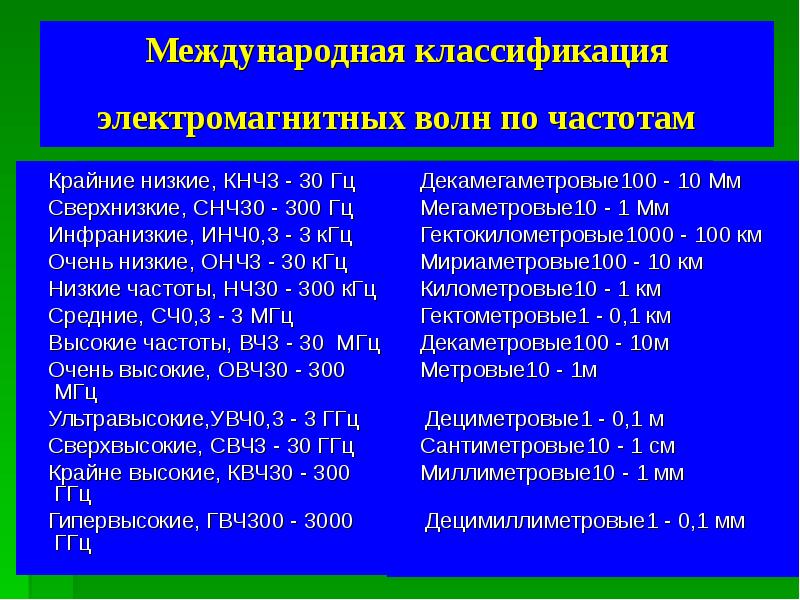

Международная классификация электромагнитных волн по частотам Крайние низкие, КНЧ3 - 30 Гц Сверхнизкие, СНЧ30 - 300 Гц Инфранизкие, ИНЧ0,3 - 3 кГц Очень низкие, ОНЧ3 - 30 кГц Низкие частоты, НЧ30 - 300 кГц Средние, СЧ0,3 - 3 МГц Высокие частоты, ВЧ3 - 30 МГц Очень высокие, ОВЧ30 - 300 МГц Ультравысокие,УВЧ0,3 - 3 ГГц Сверхвысокие, СВЧ3 - 30 ГГц Крайне высокие, КВЧ30 - 300 ГГц Гипервысокие, ГВЧ300 - 3000 ГГц

Слайд 10

Описание слайда:

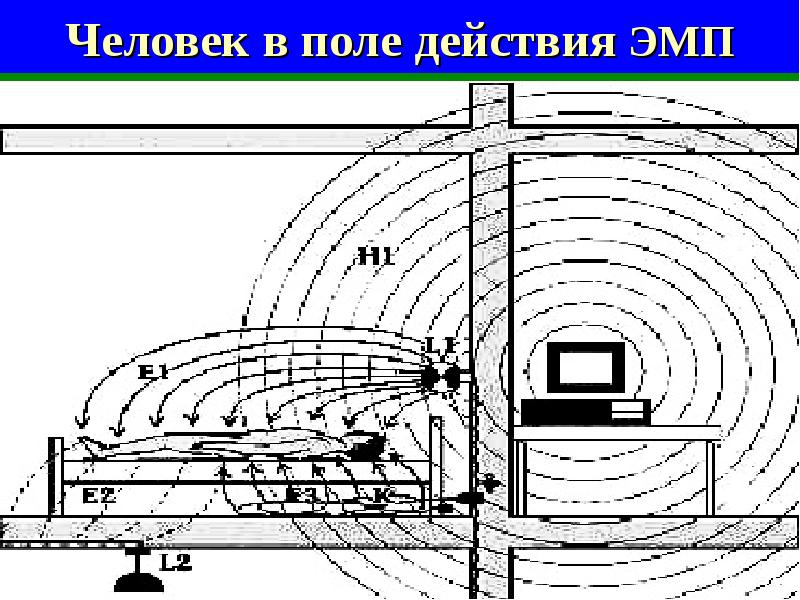

Человек в поле действия ЭМП

Слайд 11

Описание слайда:

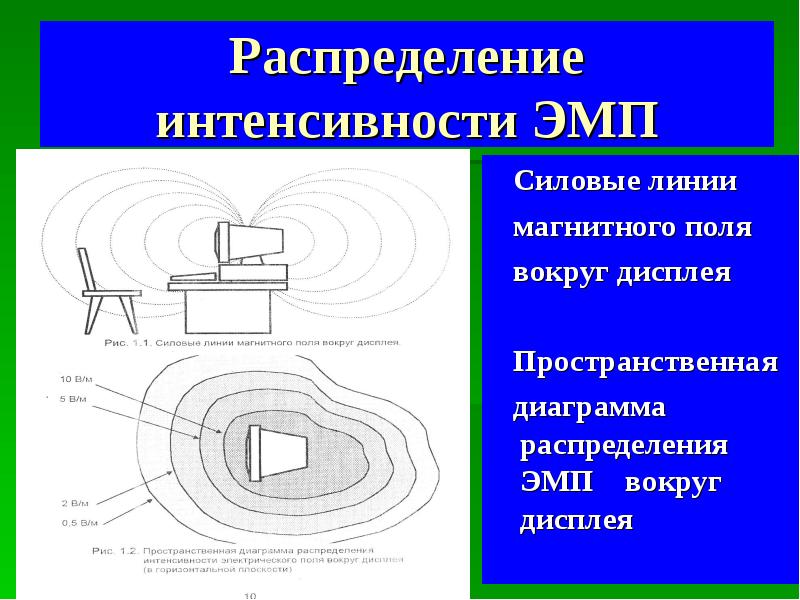

Распределение интенсивности ЭМП Силовые линии магнитного поля вокруг дисплея Пространственная диаграмма распределения ЭМП вокруг дисплея

Слайд 12

Описание слайда:

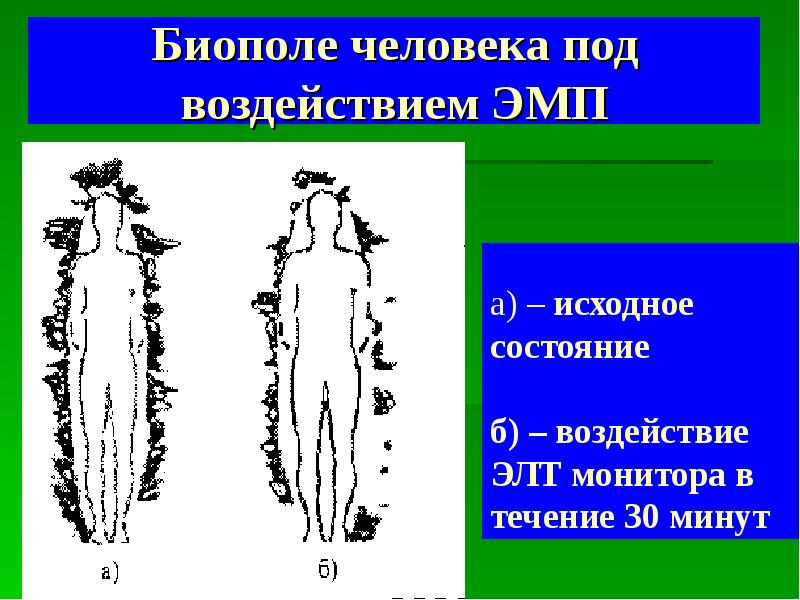

Биополе человека под воздействием ЭМП

Слайд 13

Описание слайда:

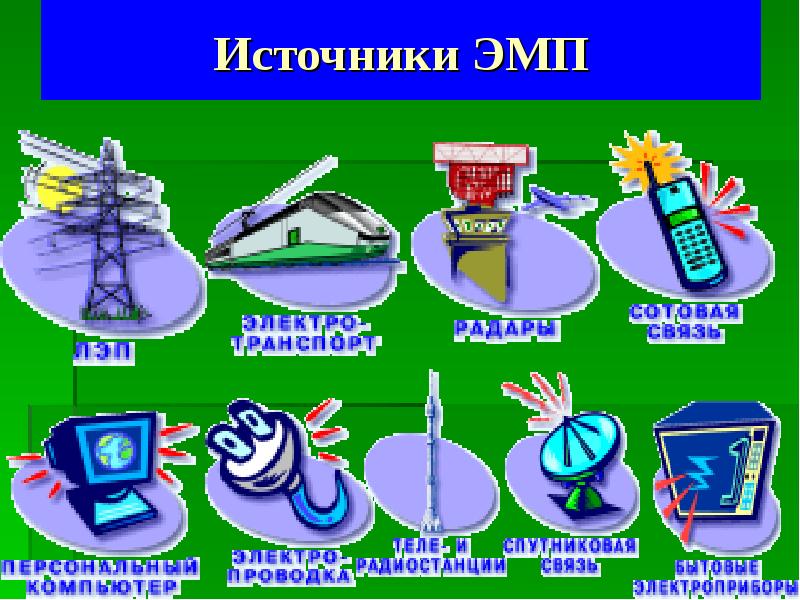

Источники ЭМП

Слайд 14

Описание слайда:

Вокруг любого источника излучения ЭМП различают 3 зоны: Ближняя зона ЭМП – зона индукции (Е, Н) – R< λ /2π Промежуточная зона – интерференции (Е х Н) – λ /2π 2πλ , где λ – длина волны, R – расстояние от источника ЭМП π – постоянная константа 3,14

Слайд 15

Описание слайда:

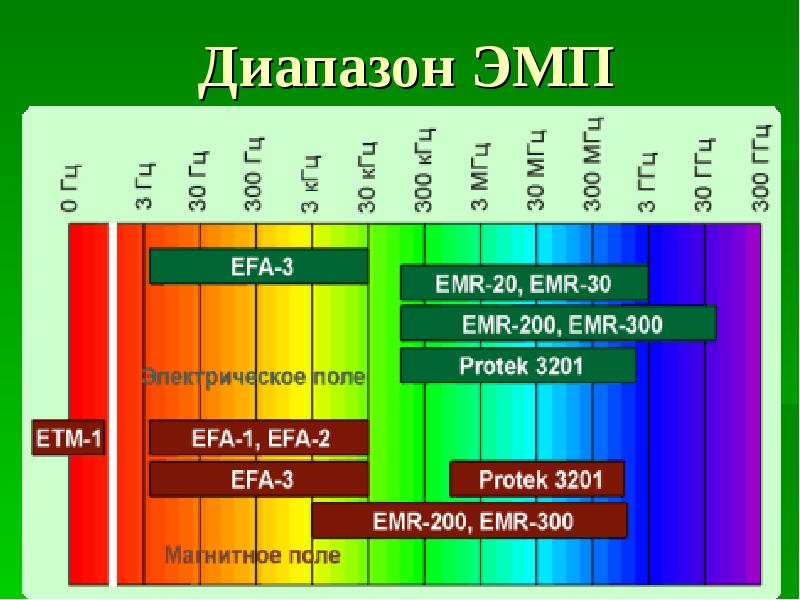

Диапазон ЭМП

Слайд 16

Описание слайда:

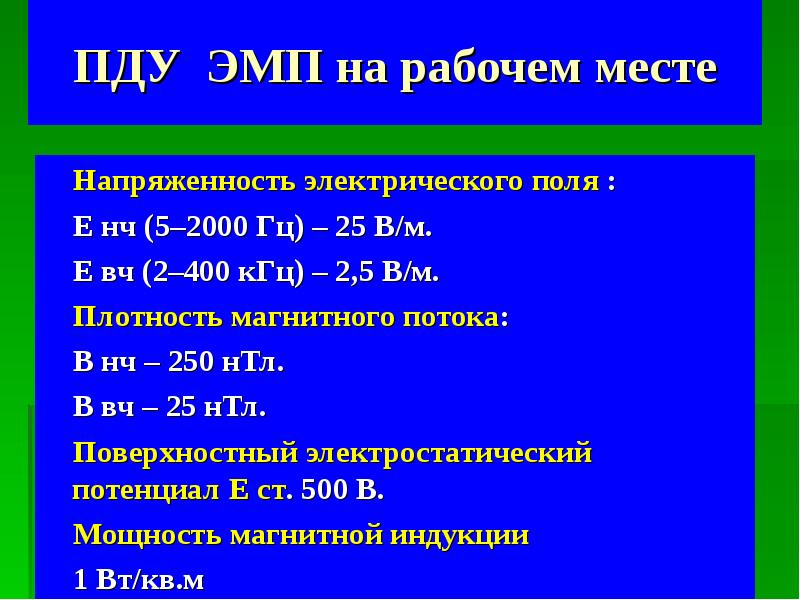

ПДУ ЭМП на рабочем месте Напряженность электрического поля : Е нч (5–2000 Гц) – 25 В/м. Е вч (2–400 кГц) – 2,5 В/м. Плотность магнитного потока: В нч – 250 нТл. В вч – 25 нТл. Поверхностный электростатический потенциал Е ст. 500 В. Мощность магнитной индукции 1 Вт/кв.м

Слайд 17

Описание слайда:

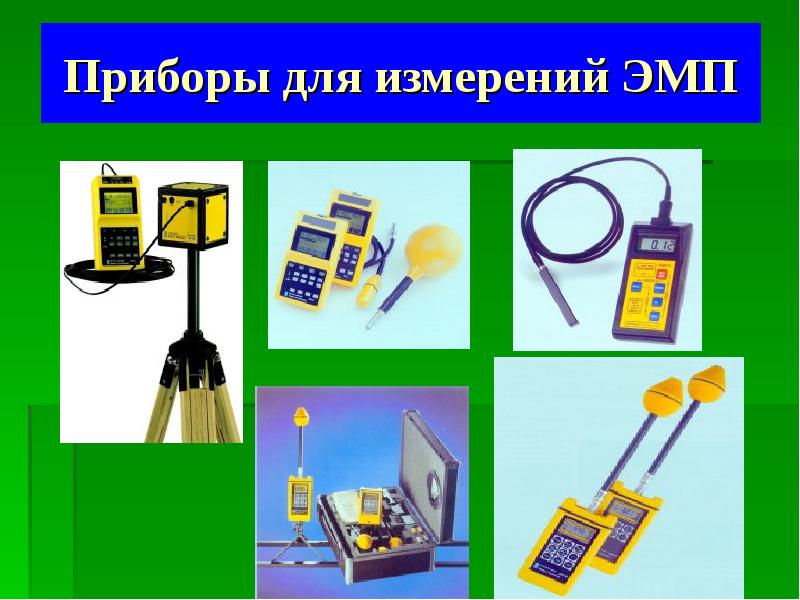

Приборы для измерений ЭМП

Слайд 18

Описание слайда:

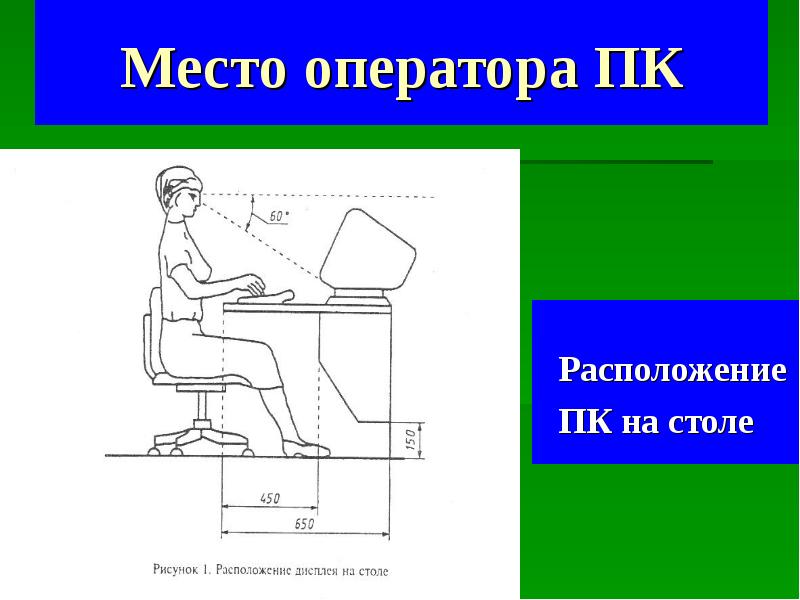

Место оператора ПК Расположение ПК на столе

Слайд 19

Описание слайда:

На биологическую реакцию влияют следующие параметры ЭМП: * интенсивность ЭМП, * частота излучения; * продолжительность облучения; * модуляция сигнала; * сочетание частот ЭМП; * периодичность действия.

Слайд 20

Описание слайда:

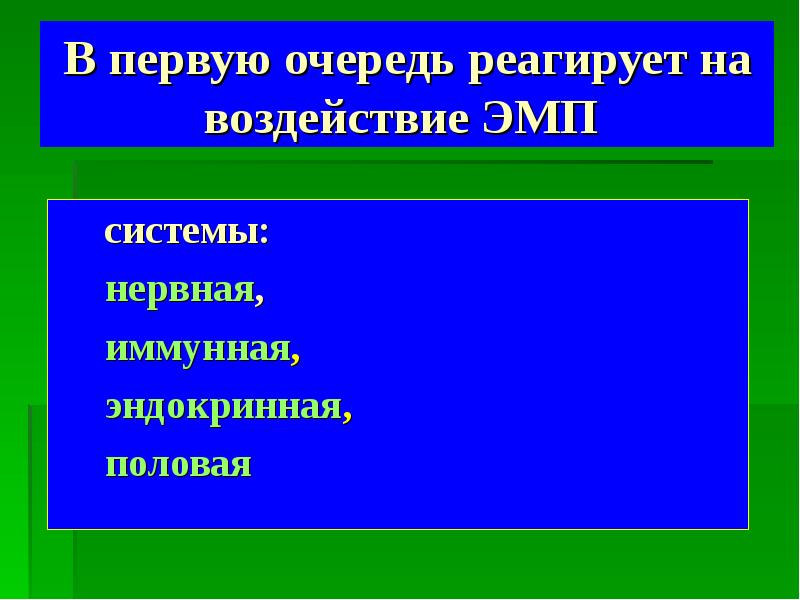

В первую очередь реагирует на воздействие ЭМП системы: нервная, иммунная, эндокринная, половая

Слайд 21

Описание слайда:

Биологический эффект ЭМП дегенеративные процессы центральной нервной системы, рак крови (лейкозы), опухоли мозга, гормональные заболевания. изменения функционального состояния нервной и сердечно-сосудистой систем, нейроциркуляторная дистония: лабильность пульса и артериального давления, наклонность к гипотонии, боли в области сердца и др. радиоволновая болезнь: астенический синдром; астеновегетативный синдром; гипоталамический синдром.

Слайд 22

Описание слайда:

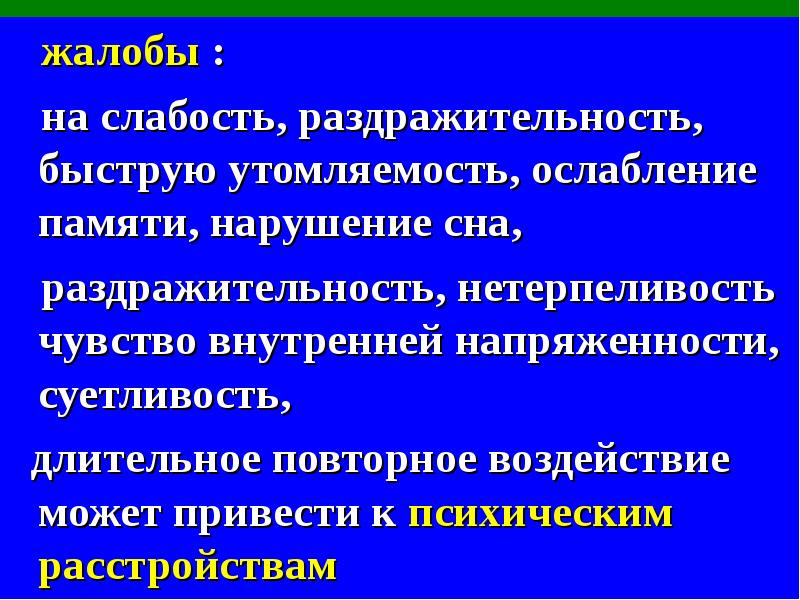

жалобы : жалобы : на слабость, раздражительность, быструю утомляемость, ослабление памяти, нарушение сна, раздражительность, нетерпеливость чувство внутренней напряженности, суетливость, длительное повторное воздействие может привести к психическим расстройствам

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Защита человека от биологического действия ЭМП 1) Архитектурно-планировочные мероприятия, 2) Инженерно-технические мероприятия; 3) Организационные мероприятия; 4) Лечебно-профилактические мероприятия.

Слайд 25

Описание слайда:

Архитектурно-планировочные мероприятия – учет санитарно–защитных зон (75 м – 300 м от ЛЭП), – защита расстоянием (70 см – 3 м); – ограждение зон; – увеличение высоты подвеса электропроводов и уменьшение расстояния между ними; – наличие зеленой изгороди

Слайд 26

Описание слайда:

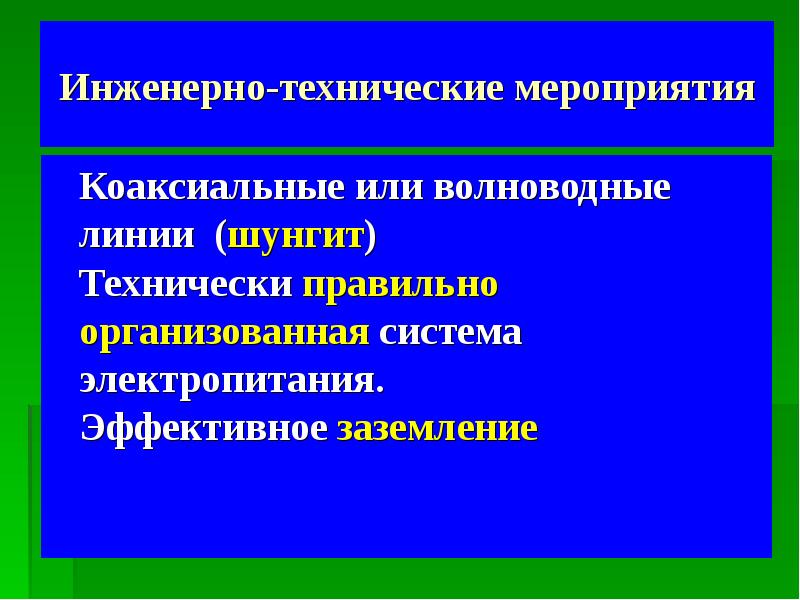

Инженерно-технические мероприятия Коаксиальные или волноводные линии (шунгит) Технически правильно организованная система электропитания. Эффективное заземление

Слайд 27

Описание слайда:

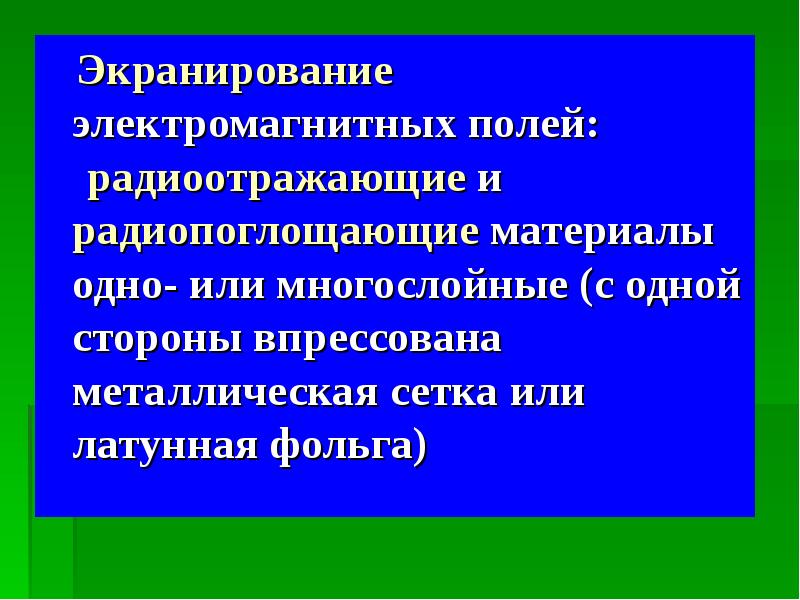

Экранирование электромагнитных полей: Экранирование электромагнитных полей: радиоотражающие и радиопоглощающие материалы одно- или многослойные (с одной стороны впрессована металлическая сетка или латунная фольга)

Слайд 28

Описание слайда:

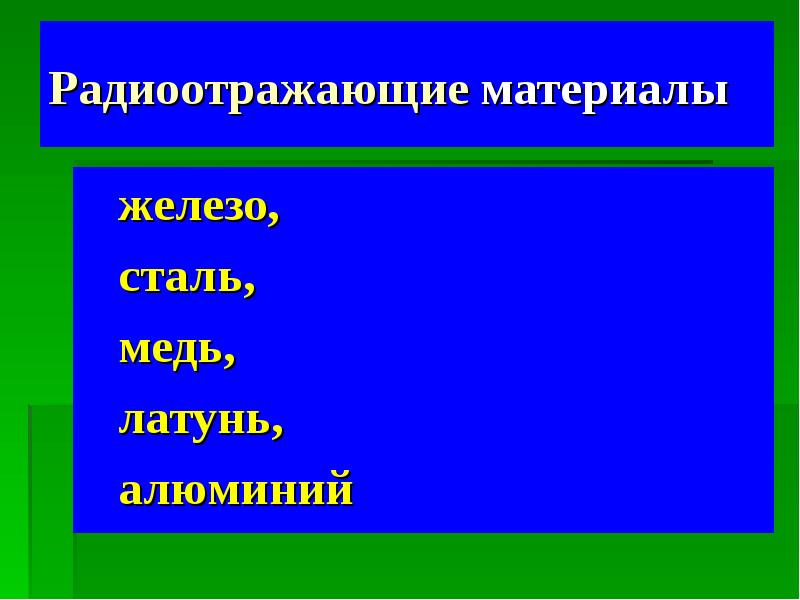

Радиоотражающие материалы железо, сталь, медь, латунь, алюминий

Слайд 29

Описание слайда:

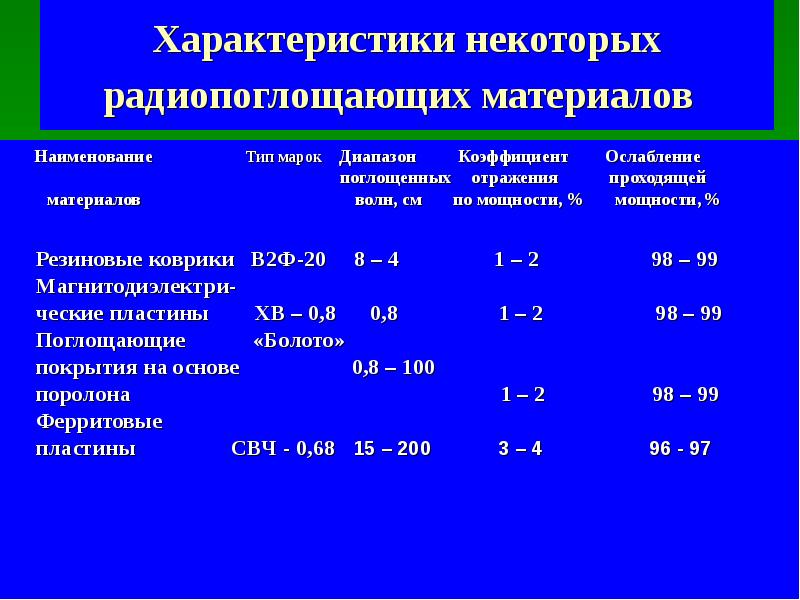

Характеристики некоторых радиопоглощающих материалов Наименование Тип марок Диапазон Коэффициент Ослабление поглощенных отражения проходящей материалов волн, см по мощности, % мощности, % Резиновые коврики В2Ф-20 8 – 4 1 – 2 98 – 99 Магнитодиэлектри- ческие пластины ХВ – 0,8 0,8 1 – 2 98 – 99 Поглощающие «Болото» покрытия на основе 0,8 – 100 поролона 1 – 2 98 – 99 Ферритовые пластины СВЧ - 0,68 15 – 200 3 – 4 96 - 97

Слайд 30

Описание слайда:

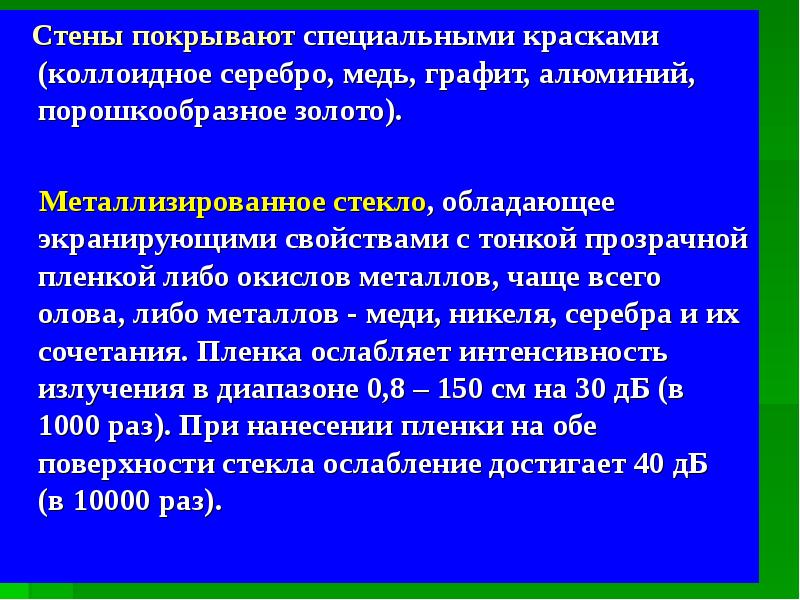

Стены покрывают специальными красками (коллоидное серебро, медь, графит, алюминий, порошкообразное золото). Стены покрывают специальными красками (коллоидное серебро, медь, графит, алюминий, порошкообразное золото). Металлизированное стекло, обладающее экранирующими свойствами с тонкой прозрачной пленкой либо окислов металлов, чаще всего олова, либо металлов - меди, никеля, серебра и их сочетания. Пленка ослабляет интенсивность излучения в диапазоне 0,8 – 150 см на 30 дБ (в 1000 раз). При нанесении пленки на обе поверхности стекла ослабление достигает 40 дБ (в 10000 раз).

Слайд 31

Описание слайда:

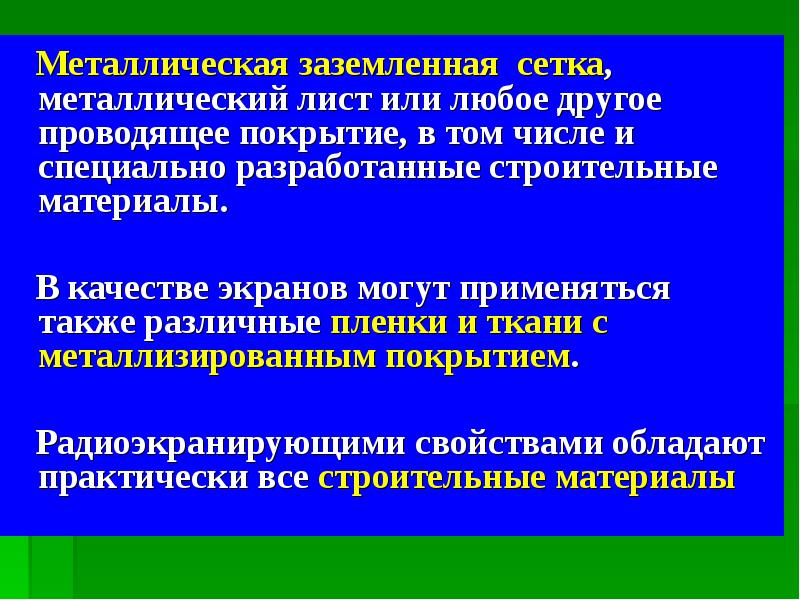

Металлическая заземленная сетка, металлический лист или любое другое проводящее покрытие, в том числе и специально разработанные строительные материалы. Металлическая заземленная сетка, металлический лист или любое другое проводящее покрытие, в том числе и специально разработанные строительные материалы. В качестве экранов могут применяться также различные пленки и ткани с металлизированным покрытием. Радиоэкранирующими свойствами обладают практически все строительные материалы

Слайд 32

Описание слайда:

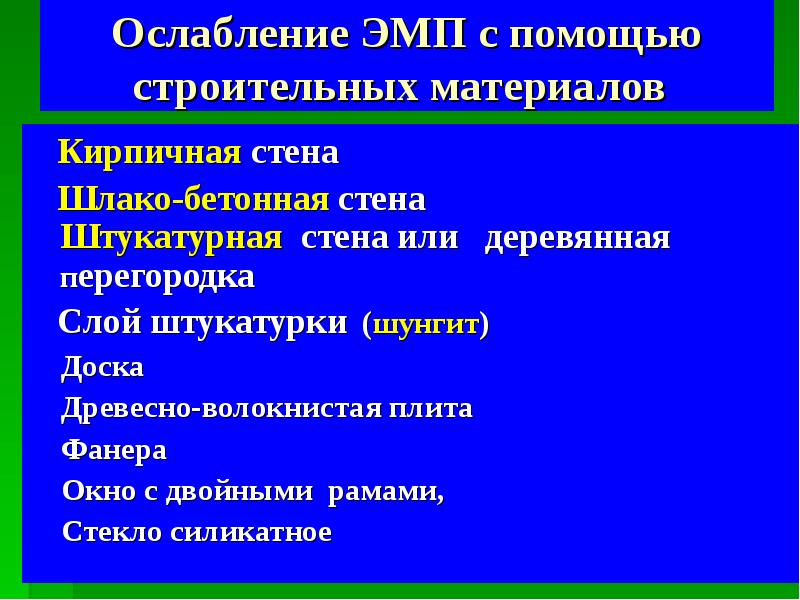

Ослабление ЭМП с помощью строительных материалов Кирпичная стена Шлако-бетонная стена Штукатурная стена или деревянная перегородка Слой штукатурки (шунгит) Доска Древесно-волокнистая плита Фанера Окно с двойными рамами, Стекло силикатное

Слайд 33

Описание слайда:

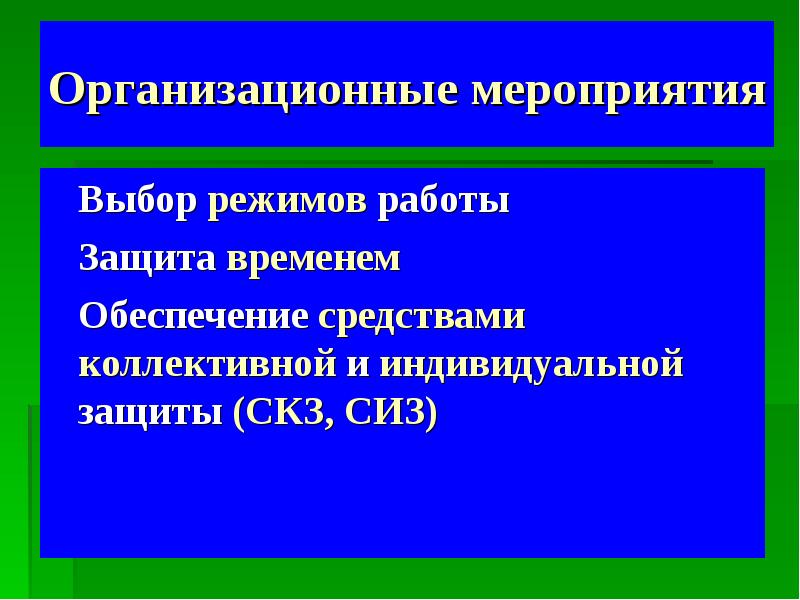

Организационные мероприятия Выбор режимов работы Защита временем Обеспечение средствами коллективной и индивидуальной защиты (СКЗ, СИЗ)

Слайд 34

Описание слайда:

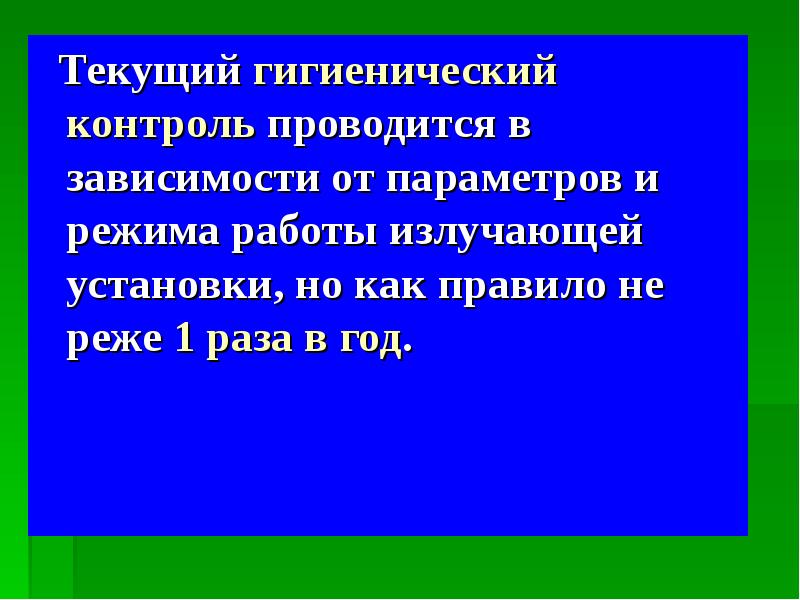

Текущий гигиенический контроль проводится в зависимости от параметров и режима работы излучающей установки, но как правило не реже 1 раза в год. Текущий гигиенический контроль проводится в зависимости от параметров и режима работы излучающей установки, но как правило не реже 1 раза в год.

Слайд 35

Описание слайда:

Лечебно-профилактические мероприятия - организация и проведение контроля выполнения гигиенических нормативов, режимов работы персонала, обслуживающего источники ЭМП; - выявление профессиональных заболеваний, обусловленных неблагоприятными факторами среды; - разработка мер по улучшению условий труда и быта персонала, по повышению устойчивости организма работающих к воздействиям неблагоприятных факторов среды.

Слайд 36

Описание слайда:

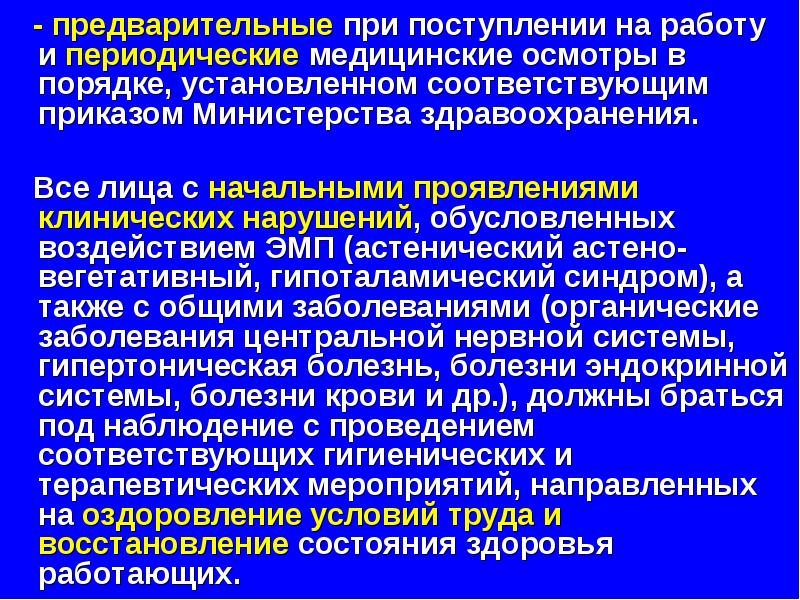

- предварительные при поступлении на работу и периодические медицинские осмотры в порядке, установленном соответствующим приказом Министерства здравоохранения. - предварительные при поступлении на работу и периодические медицинские осмотры в порядке, установленном соответствующим приказом Министерства здравоохранения. Все лица с начальными проявлениями клинических нарушений, обусловленных воздействием ЭМП (астенический астено-вегетативный, гипоталамический синдром), а также с общими заболеваниями (органические заболевания центральной нервной системы, гипертоническая болезнь, болезни эндокринной системы, болезни крови и др.), должны браться под наблюдение с проведением соответствующих гигиенических и терапевтических мероприятий, направленных на оздоровление условий труда и восстановление состояния здоровья работающих.

Слайд 37

Описание слайда:

ИНФРАКРАСНЫЕ ИЗЛУЧЕНИЯ ИК – А (780…1400 нм) ИК – В (1400…3000 нм) ИК – С (3000 нм…1000 мкм) Короткие волны от источников с температурой выше 100° С Длинные волны от источников с температурой ниже 100° С

Слайд 38

Описание слайда:

Профессионально–обусловленные заболевания от воздействий инфракрасных излучений При облучении 160 Вт/кв.м риск: Ишемической болезни сердца, гипертонической болезни, болезней артерий, артериол и капилляров. Термальное поражение сетчатки глаза и травма хрусталика с развитием катаракты. Тормозные процессы в ЦНС.

Слайд 39

Описание слайда:

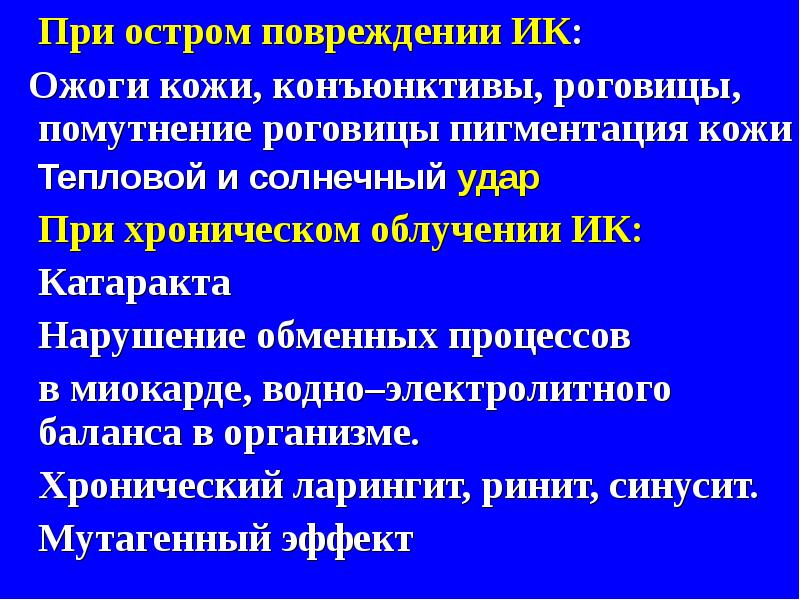

При остром повреждении ИК: При остром повреждении ИК: Ожоги кожи, конъюнктивы, роговицы, помутнение роговицы пигментация кожи Тепловой и солнечный удар При хроническом облучении ИК: Катаракта Нарушение обменных процессов в миокарде, водно–электролитного баланса в организме. Хронический ларингит, ринит, синусит. Мутагенный эффект

Слайд 40

Описание слайда:

Ультрафиолетовое излучение УФА – длина волны 400…280 нм, УФВ – длина волны 315…280 нм, УФС – длина волны 280…200 нм.

Слайд 41

Описание слайда:

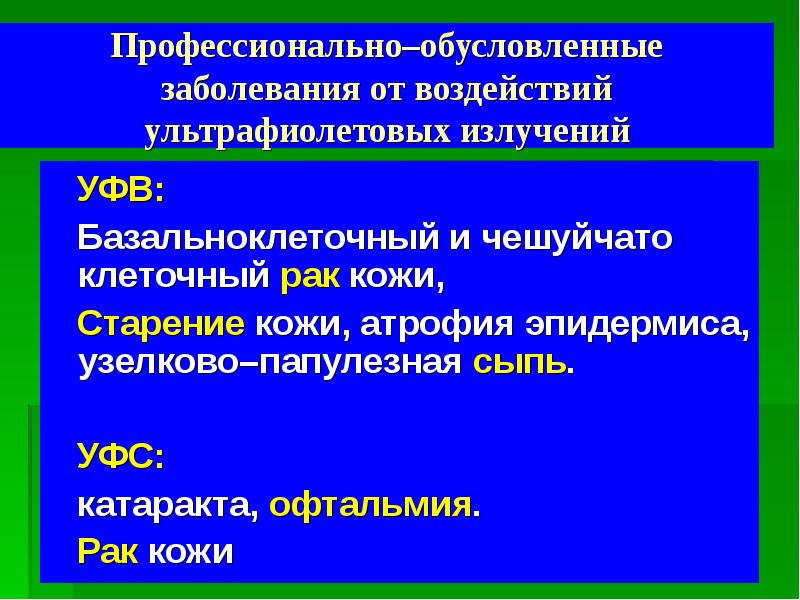

Профессионально–обусловленные заболевания от воздействий ультрафиолетовых излучений УФВ: Базальноклеточный и чешуйчато клеточный рак кожи, Старение кожи, атрофия эпидермиса, узелково–папулезная сыпь. УФС: катаракта, офтальмия. Рак кожи
