Вы можете ознакомиться и скачать презентацию на тему Нелинейные магнитные цепи при постоянных потоках Основные понятия и законы магнитных цепей. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Нелинейные магнитные цепи при постоянных потоках Основные понятия и законы магнитных цепей

Слайд 2

Описание слайда:

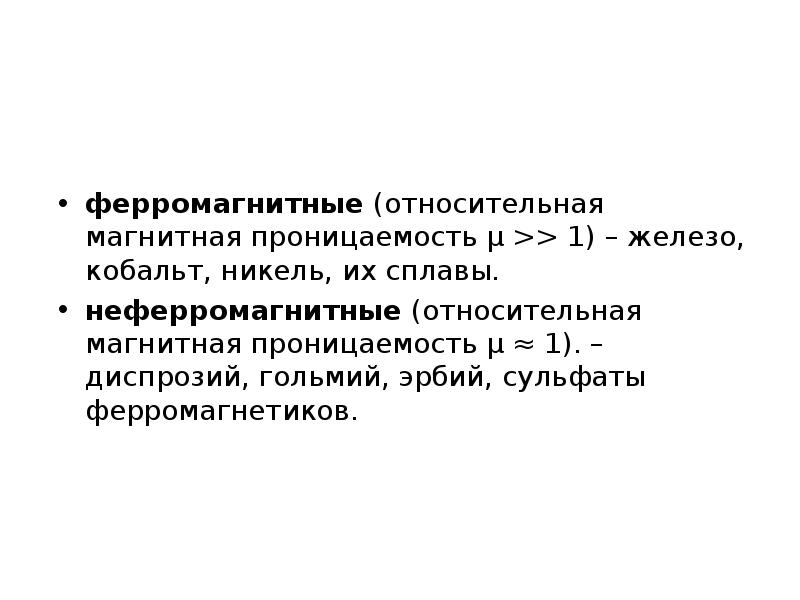

ферромагнитные (относительная магнитная проницаемость μ >> 1) – железо, кобальт, никель, их сплавы. ферромагнитные (относительная магнитная проницаемость μ >> 1) – железо, кобальт, никель, их сплавы. неферромагнитные (относительная магнитная проницаемость μ ≈ 1). – диспрозий, гольмий, эрбий, сульфаты ферромагнетиков.

Слайд 3

Описание слайда:

Таблица 1. Векторные величины, характеризующие магнитное поле

Слайд 4

Описание слайда:

Таблица 2. Основные скалярные величины, характеризующие магнитную цепь

Слайд 5

Описание слайда:

Кривые намагничивания (петли гистерезиса)

Слайд 6

Описание слайда:

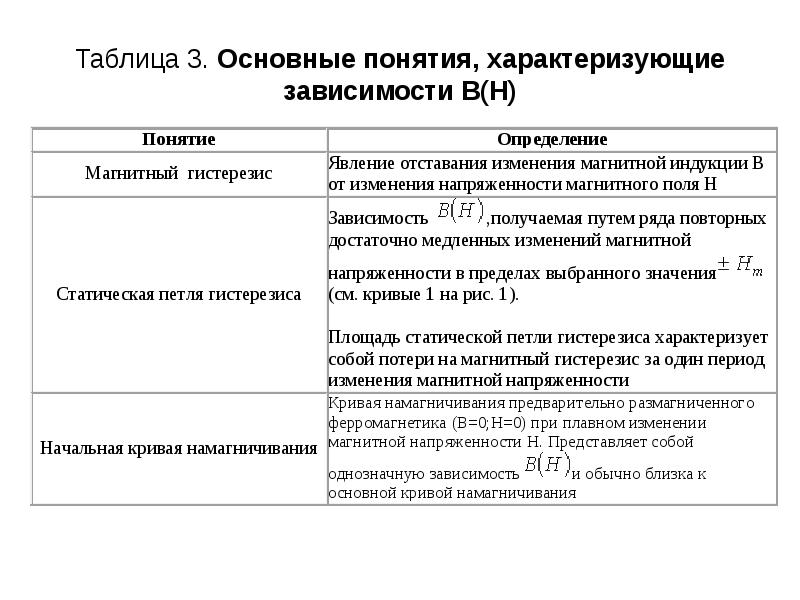

Слайд 7

Описание слайда:

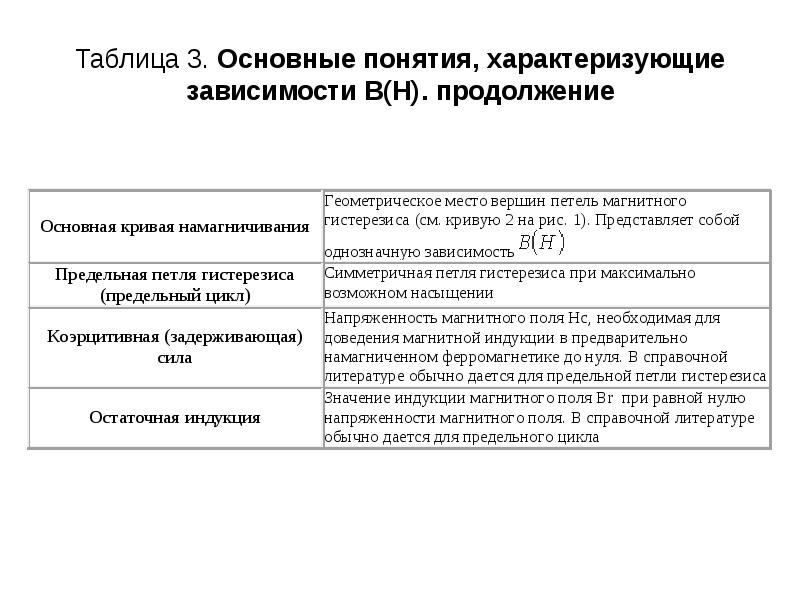

Слайд 8

Описание слайда:

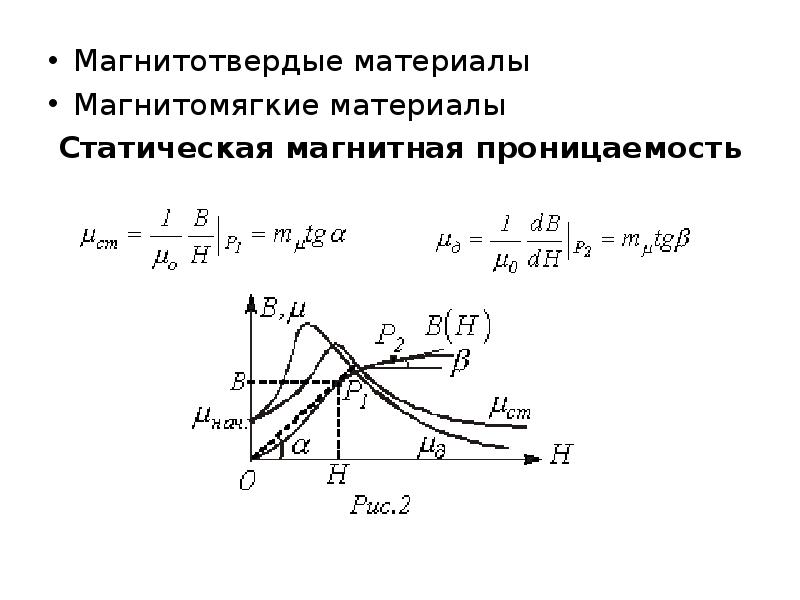

Магнитотвердые материалы Магнитотвердые материалы Магнитомягкие материалы Статическая магнитная проницаемость

Слайд 9

Описание слайда:

Основные законы магнитных цепей - магнитная напряженность, соответственно магнитная индукция, во всех точках поперечного сечения магнитопровода одинакова - потоки рассеяния отсутствуют (магнитный поток через любое сечение неразветвленной части магнитопровода одинаков); - сечение воздушного зазора равно сечению прилегающих участков магнитопровода

Слайд 10

Описание слайда:

Таблица 4. Основные законы магнитной цепи Таблица 4. Основные законы магнитной цепи

Слайд 11

Описание слайда:

Таблица 5. Законы Кирхгофа и Ома для магнитных цепей Таблица 5. Законы Кирхгофа и Ома для магнитных цепей

Слайд 12

Описание слайда:

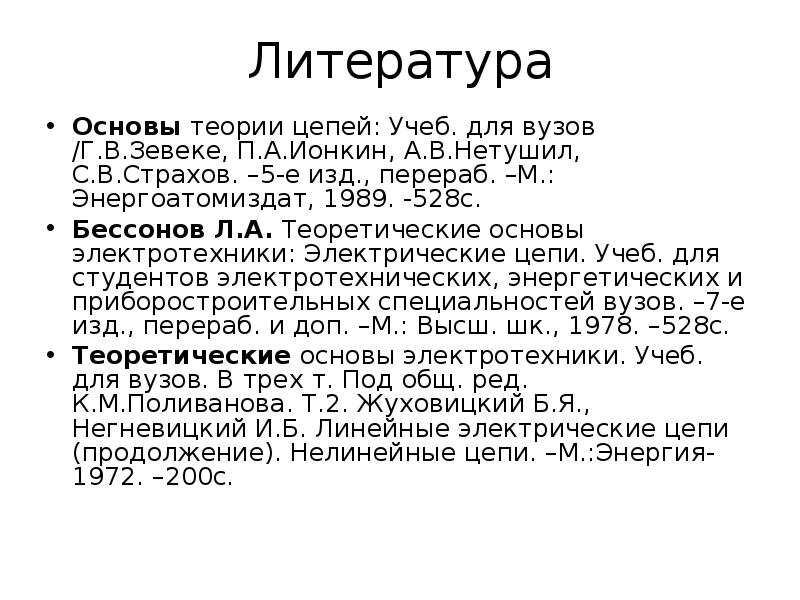

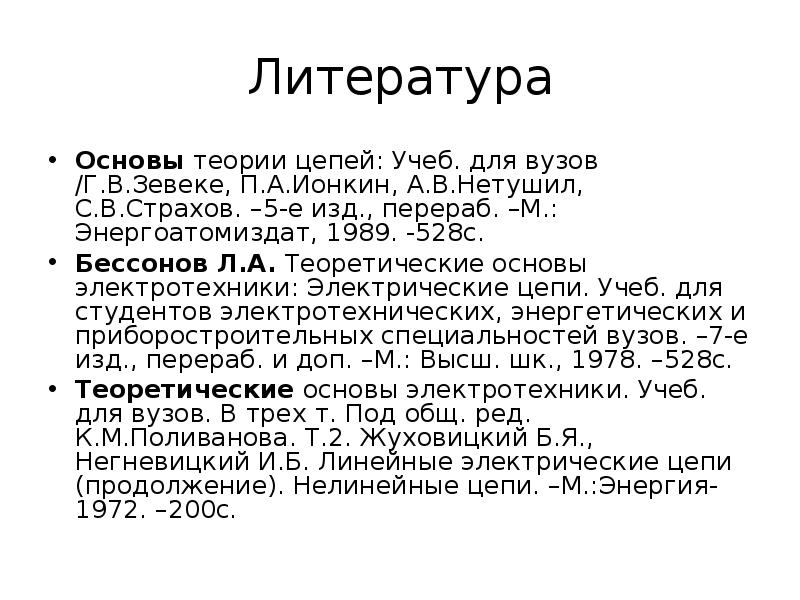

Литература Основы теории цепей: Учеб. для вузов /Г.В.Зевеке, П.А.Ионкин, А.В.Нетушил, С.В.Страхов. –5-е изд., перераб. –М.: Энергоатомиздат, 1989. -528с. Бессонов Л.А. Теоретические основы электротехники: Электрические цепи. Учеб. для студентов электротехнических, энергетических и приборостроительных специальностей вузов. –7-е изд., перераб. и доп. –М.: Высш. шк., 1978. –528с. Теоретические основы электротехники. Учеб. для вузов. В трех т. Под общ. ред. К.М.Поливанова. Т.2. Жуховицкий Б.Я., Негневицкий И.Б. Линейные электрические цепи (продолжение). Нелинейные цепи. –М.:Энергия- 1972. –200с.

Слайд 13

Описание слайда:

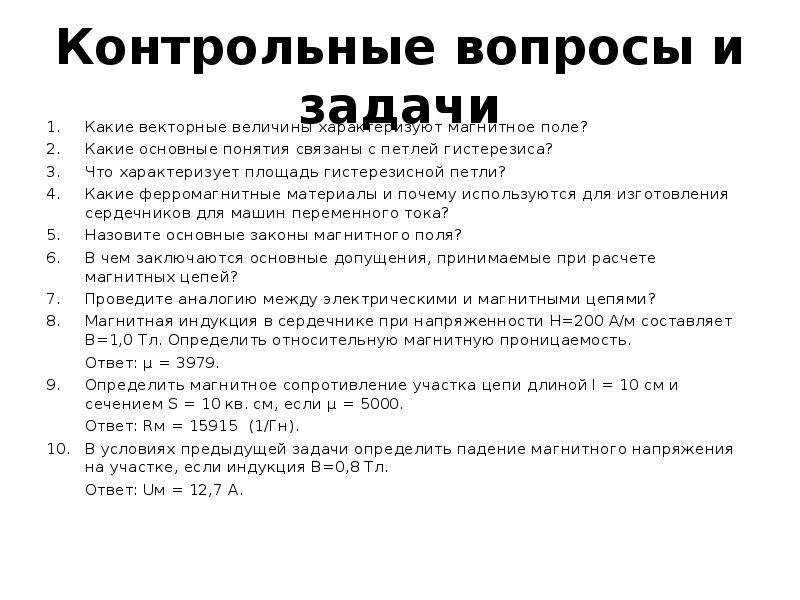

Контрольные вопросы и задачи Какие векторные величины характеризуют магнитное поле? Какие основные понятия связаны с петлей гистерезиса? Что характеризует площадь гистерезисной петли? Какие ферромагнитные материалы и почему используются для изготовления сердечников для машин переменного тока? Назовите основные законы магнитного поля? В чем заключаются основные допущения, принимаемые при расчете магнитных цепей? Проведите аналогию между электрическими и магнитными цепями? Магнитная индукция в сердечнике при напряженности Н=200 А/м составляет В=1,0 Тл. Определить относительную магнитную проницаемость. Ответ: μ = 3979. Определить магнитное сопротивление участка цепи длиной l = 10 см и сечением S = 10 кв. см, если μ = 5000. Ответ: Rм = 15915 (1/Гн). В условиях предыдущей задачи определить падение магнитного напряжения на участке, если индукция В=0,8 Тл. Ответ: Uм = 12,7 А.

Слайд 14

Описание слайда:

Общая характеристика задач и методов расчета магнитных цепей задача определения величины намагничивающей силы (НС), необходимой для создания заданного магнитного потока (заданной магнитной индукции) на каком - либо участке магнитопровода (задача синтеза или “прямая“ задача); задача нахождения потоков (магнитных индукций) на отдельных участках цепи по заданным значениям НС (задача анализа или “обратная” задача). Методы решения: Регулярные; Графические; Итерационные.

Слайд 15

Описание слайда:

Магнитные цепи: Магнитные цепи: Разветвленные; Неразветвленные. Прямая задача для неразветвленной магнитной цепи

Слайд 16

Описание слайда:

Прямая задача для разветвленной магнитной цепи Прямая задача для разветвленной магнитной цепи

Слайд 17

Описание слайда:

Графические методы расчета Графические методы расчета Обратная задача для неразветвленной магнитной цепи

Слайд 18

Описание слайда:

Итерационные методы расчета Итерационные методы расчета

Слайд 19

Описание слайда:

Дифференциальная индуктивность Дифференциальная индуктивность

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Контрольные вопросы и задачи Какие два типа задач встречаются при расчете магнитных цепей? Дайте им характеристику. Какие существуют методы расчета магнитных цепей? Какими методами решаются «обратные» задачи? Как влияет воздушный зазор на индуктивность нелинейной катушки? Что такое большой зазор? В магнитной цепи на рис. 2 заданы и . Составить алгоритм расчета длины воздушного зазора . Составить алгоритм итерационного расчета потока в воздушном зазоре магнитной цепи на рис. 2 при заданной НС . Запишите закон электромагнитной индукции с использованием статической и дифференциальной индуктивностей.
