Слайд 1

Описание слайда:

Процессы и аппараты химической технологии 8 лекция

Слайд 2

Описание слайда:

Неоднородные системы Неоднородные (гетерогенные) системы – системы, состоящие из двух или нескольких фаз. Бинарная гетерогенная система состоит из: дисперсной фазы – внутренняя фаза, распределенная в дисперсионной фазе; дисперсионной фазы – внешняя фаза, в которой распределены частицы дисперсной фазы. Фазы гетерогенной системы могут быть, в принципе, отделены одна от другой! Виды неоднородных систем?

Слайд 3

Описание слайда:

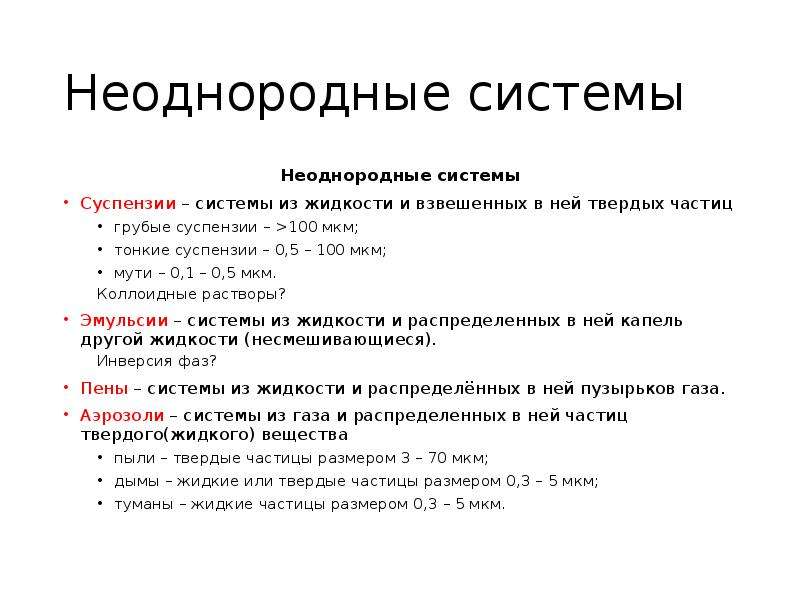

Неоднородные системы Неоднородные системы Суспензии – системы из жидкости и взвешенных в ней твердых частиц грубые суспензии – >100 мкм; тонкие суспензии – 0,5 – 100 мкм; мути – 0,1 – 0,5 мкм. Коллоидные растворы? Эмульсии – системы из жидкости и распределенных в ней капель другой жидкости (несмешивающиеся). Инверсия фаз? Пены – системы из жидкости и распределённых в ней пузырьков газа. Аэрозоли – системы из газа и распределенных в ней частиц твердого(жидкого) вещества пыли – твердые частицы размером 3 – 70 мкм; дымы – жидкие или твердые частицы размером 0,3 – 5 мкм; туманы – жидкие частицы размером 0,3 – 5 мкм.

Слайд 4

Описание слайда:

Методы разделения гетерогенных систем Осаждение – процесс разделения, при котором взвешенные в жидкости или газе твердые или жидкие частицы отделяются от сплошной фазы под действием силы тяжести, сил инерции (в том числе центробежных) или электростатических сил. Фильтрование – процесс разделения с помощью пористой перегородки, способной пропускать жидкость или газ, но задерживать взвешенные в среде твердые частицы. Центрифугирование – процесс разделения суспензий и эмульсий в поле центробежных сил. Мокрое разделение – процесс улавливания взвешенных в газе частиц какой-либо жидкостью.

Слайд 5

Описание слайда:

Разделение жидких систем Материальный баланс По общему количеству веществ: По дисперсной фазе: Выразим массы осветленной фазы и осадка: Содержание второго вещества в осветленной фазе обычно ограничивается условиями разделения!

Слайд 6

Описание слайда:

Отстаивание +: дешево; простые конструкции. -: длительность процесса; сильная зависимость от температуры; сравнительно низкое содержание дисперсной фазы в остатке. Отстаивание – обычно первичный процесс перед фильтрованием или центрифугированием. Имеет смысл при значительных концентрациях дисперсной фазы. Производительность отстойников не зависит от их высоты в явном виде, а зависит только от скорости и поверхности осаждения: Поверхность осаждения находится по формуле:

Слайд 7

Описание слайда:

Отстаивание Скорость отстаивания Осадок Зона стесненного осаждения Зона свободного осаждения Зависимость скорости отстаивания Осветленная жидкость от времени Коагуляция?

Слайд 8

Описание слайда:

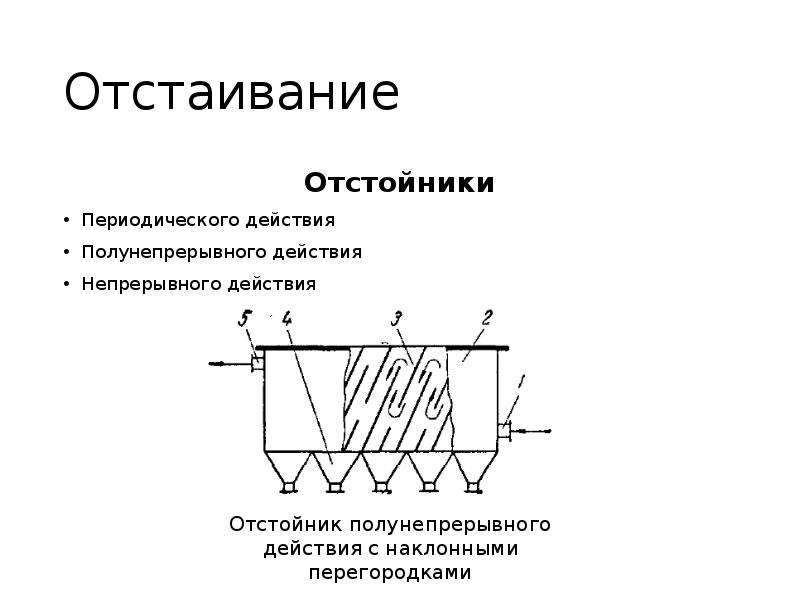

Отстаивание Отстойники Периодического действия Полунепрерывного действия Непрерывного действия

Слайд 9

Описание слайда:

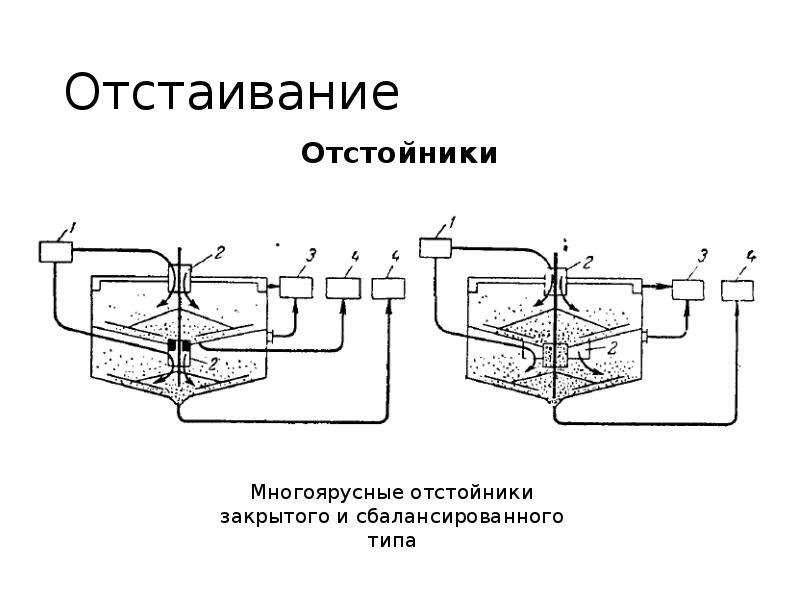

Отстаивание Отстойники

Слайд 10

Описание слайда:

Отстаивание Отстойники

Слайд 11

Описание слайда:

Отстаивание Отстойники

Слайд 12

Описание слайда:

Фильтрование Фильтрование с образованием осадка; Фильтрование с закупориванием пор; Промежуточный вид фильтрования. В зависимости от способа создания разности давления: Фильтрование при постоянной разности давлений ( ()); Фильтрование при постоянной скорости (разность давлений увеличивается) ( и более); Фильтрование при переменных разностях давлений и скорости ( и более). Фильтрование включает в себя также процессы: Промывки осадка Продувки осадка Сушки осадка

Слайд 13

Описание слайда:

Фильтрование Скорость фильтрования Вывод: для наибольшей производительности необходим минимальный слой осадка на фильтровальной перегородке! д/з: вывести уравнения фильтрования для постоянной разности давлений для постоянной скорости процесса для постоянной разности давлений и скорости процесса

Слайд 14

Описание слайда:

Фильтрование Фильтровальные перегородки По принципу действия: Поверхностные; Глубинные По материалам: Хлопчатобумажные; Шерстяные; Синтетические; Стеклянные; Керамические; Металлические. По структуре: Гибкие; Негибкие (жесткие и нежесткие). Преимущества и недостатки?
