Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Обработки Сигналов в среде LabVIEW. Доклад-сообщение содержит 69 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Моделирование систем Цифровой Обработки Сигналов в среде LabVIEW Круглов Евгений Владимирович, аспирант МИФИ Решетов Владимир Николаевич, к.ф.-м. н. доцент МИФИ. Москва 2008

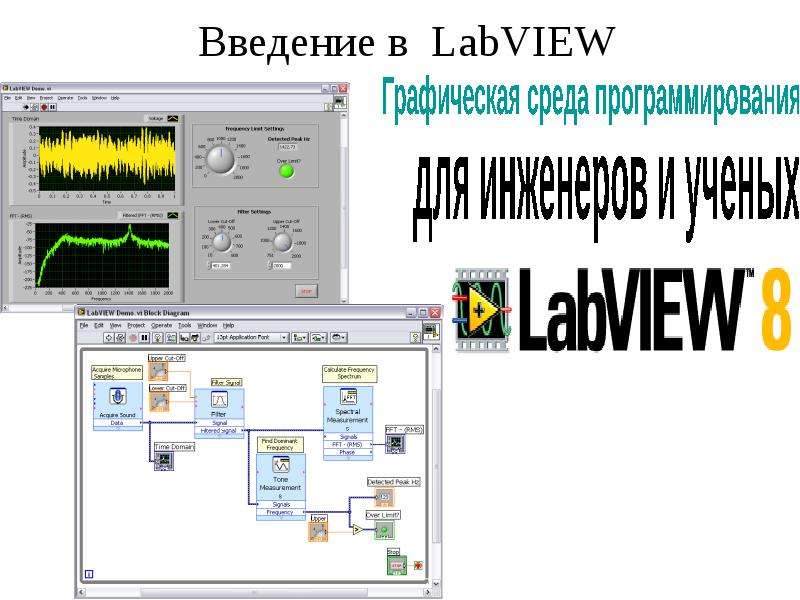

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Решаемые задачи Научиться основам графического программирования Возможность применения LabVIEW для создания собственных приложений - Сбор, анализ, отображение и сохранение данных Поиск и использование функций анализа и обработки Использование различных типов данных Запись и печать результатов

Слайд 4

Описание слайда:

Графическая среда разработки LabVIEW Среда графического программирования Исполнение кода на различных ОС и устройствах Широкий диапазон приложений

Слайд 5

Описание слайда:

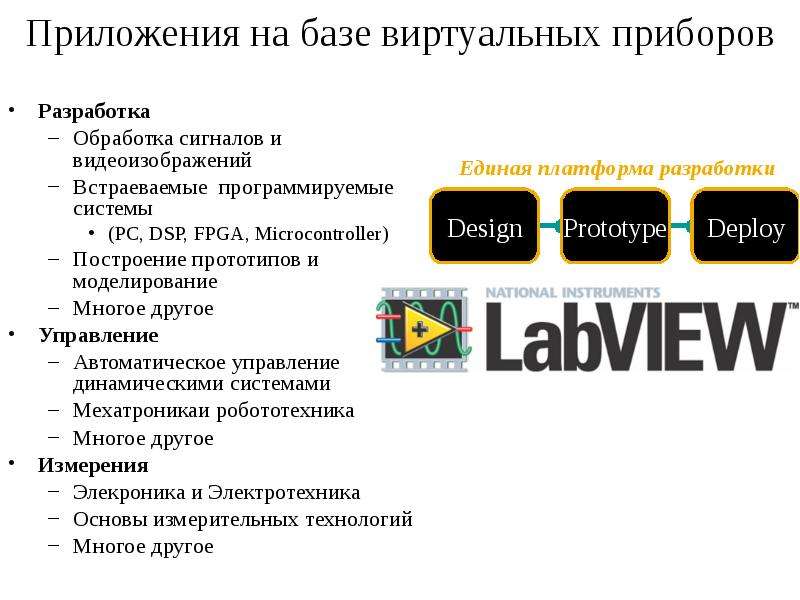

Приложения на базе виртуальных приборов Разработка Обработка сигналов и видеоизображений Встраеваемые программируемые системы (PC, DSP, FPGA, Microcontroller) Построение прототипов и моделирование Многое другое Управление Автоматическое управление динамическими системами Мехатроникаи робототехника Многое другое Измерения Элекроника и Электротехника Основы измерительных технологий Многое другое

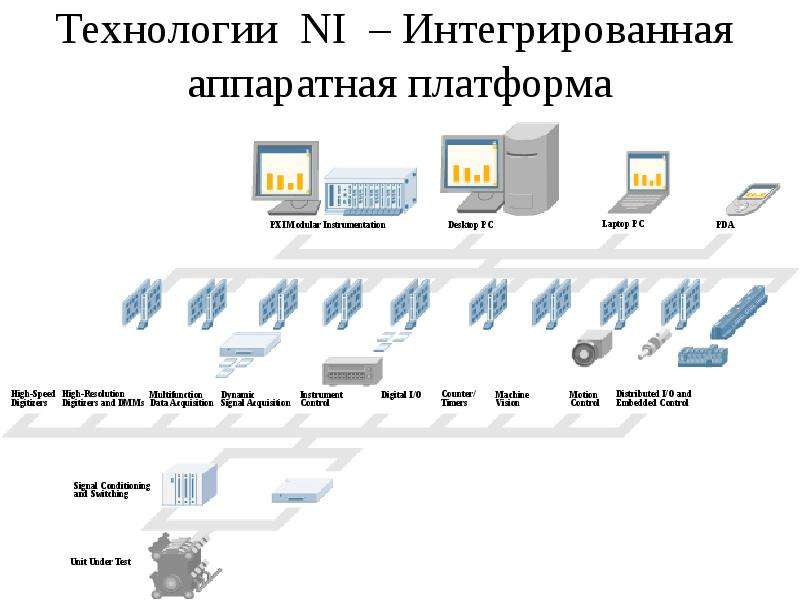

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Среда LabVIEW A. Сбор данных при помощи ПК Data Acquisition Devices NI-DAQ Симулятор сбора данных Звуковая карта B. Среда графического программирования LabVIEW Лицевая панель / Блок диаграмма Палитра функций и инструментов C. Компоненты приложений в LabVIEW Создание под ВП Графическое построение кода D. Дополнительное контекстное меню помощи Поиск функций Особенности работы в LabVIEW

Слайд 8

Описание слайда:

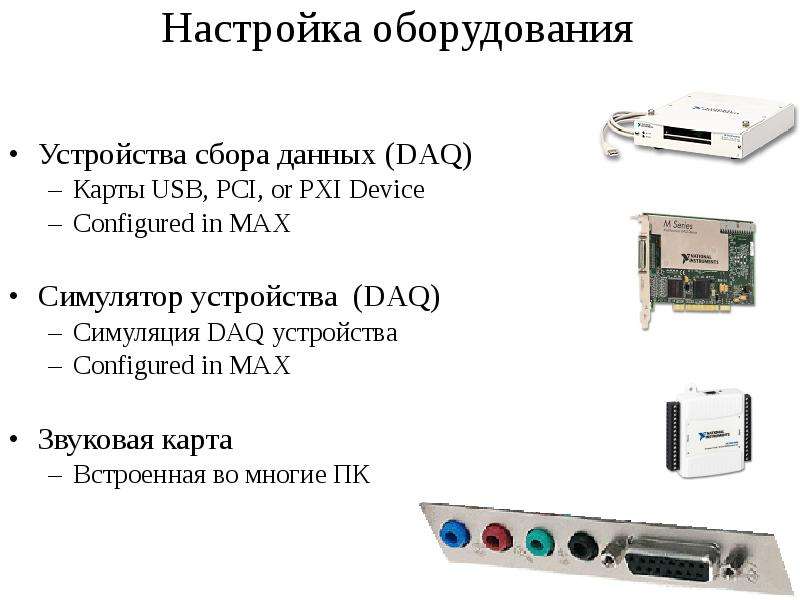

Настройка оборудования Устройства сбора данных (DAQ) Карты USB, PCI, or PXI Device Configured in MAX Симулятор устройства (DAQ) Симуляция DAQ устройства Configured in MAX Звуковая карта Встроенная во многие ПК

Слайд 9

Описание слайда:

Технические характеристики устройств

Слайд 10

Описание слайда:

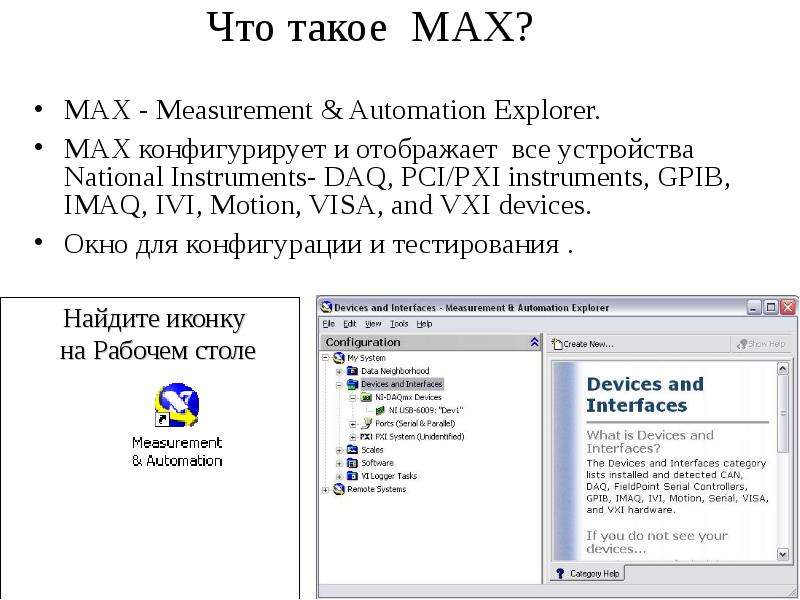

Что такое MAX? MAX - Measurement & Automation Explorer. MAX конфигурирует и отображает все устройства National Instruments- DAQ, PCI/PXI instruments, GPIB, IMAQ, IVI, Motion, VISA, and VXI devices. Окно для конфигурации и тестирования .

Слайд 11

Описание слайда:

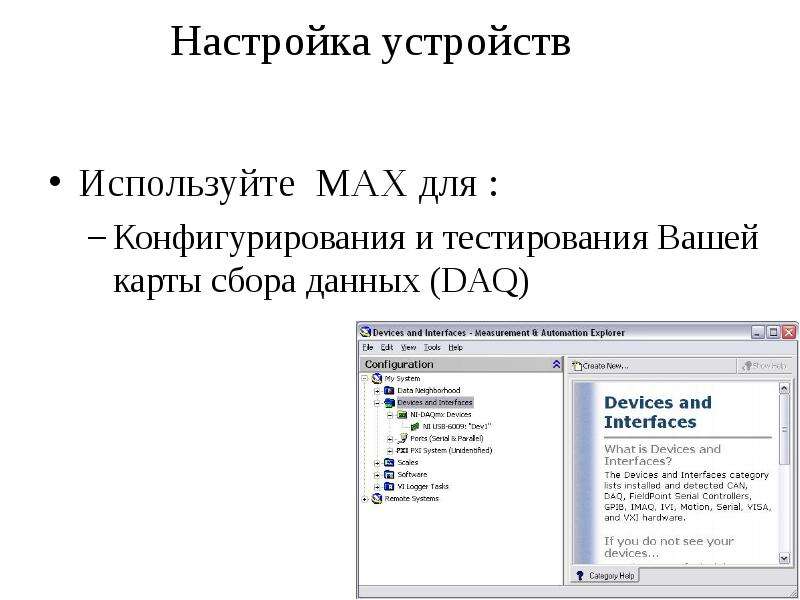

Настройка устройств Используйте MAX для : Конфигурирования и тестирования Вашей карты сбора данных (DAQ)

Слайд 12

Описание слайда:

Настройка устройств Используйте MAX для : Конфигурирования и тестирования Симулятора карты сбора данных (DAQ)

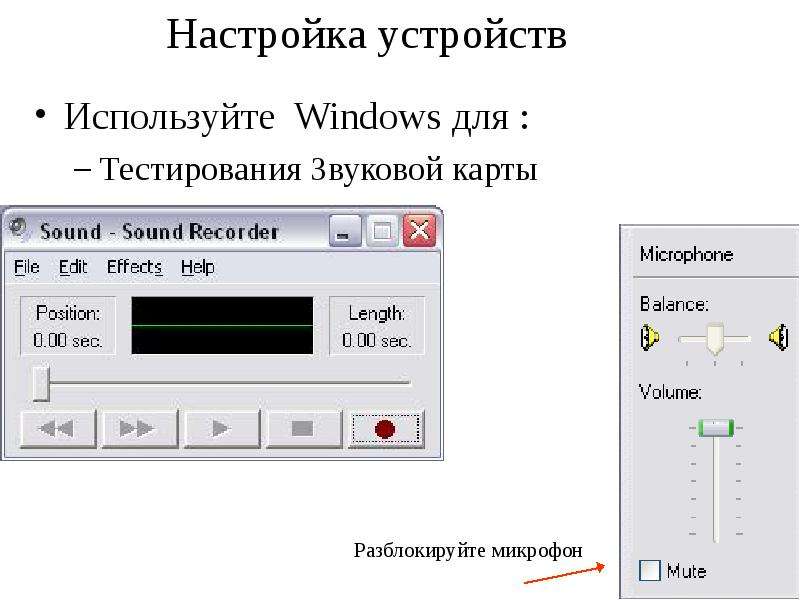

Слайд 13

Описание слайда:

Настройка устройств Используйте Windows для : Тестирования Звуковой карты

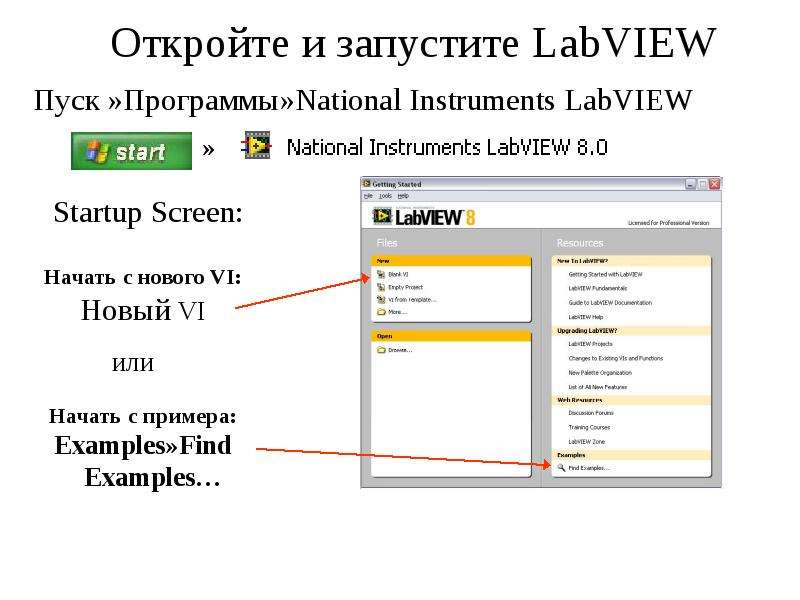

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

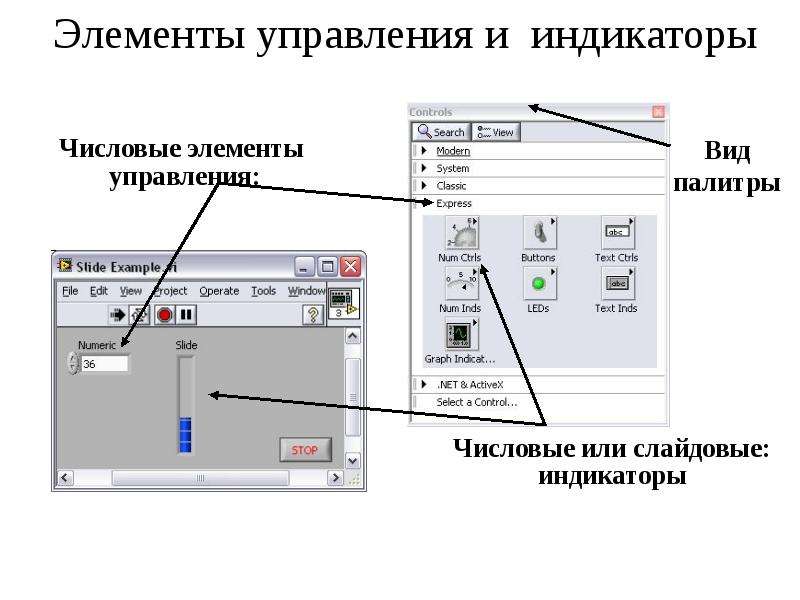

Элементы управления и индикаторы

Слайд 17

Описание слайда:

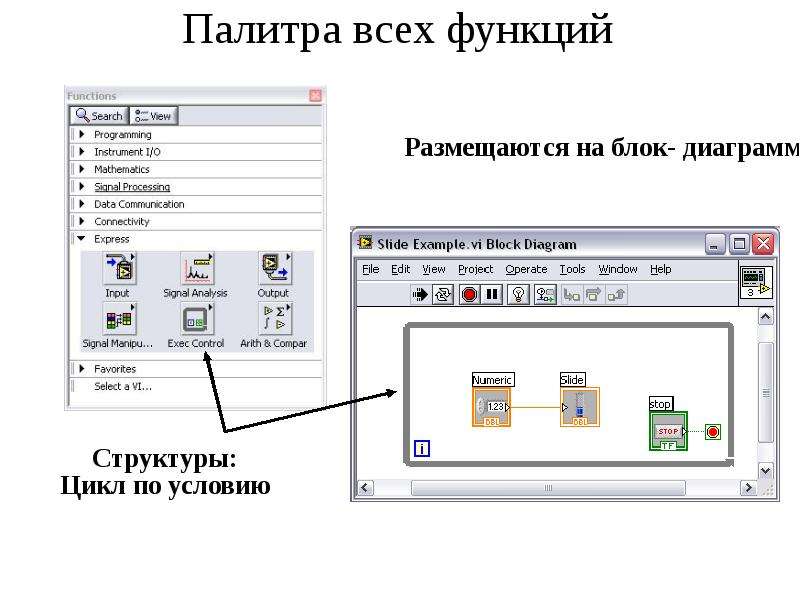

Палитра всех функций

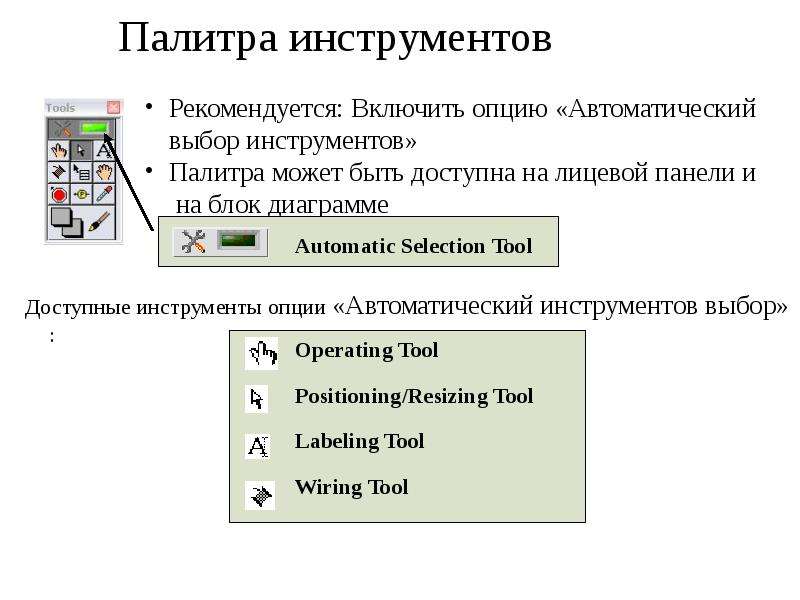

Слайд 18

Описание слайда:

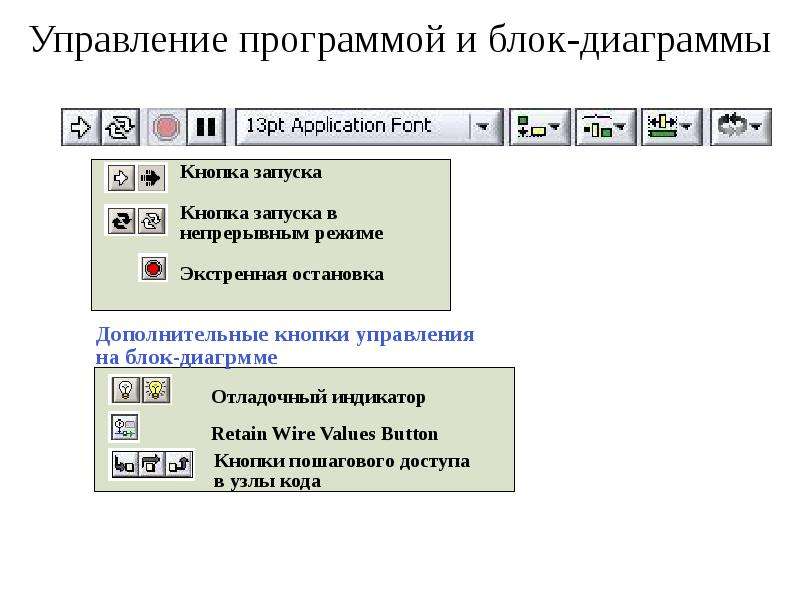

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

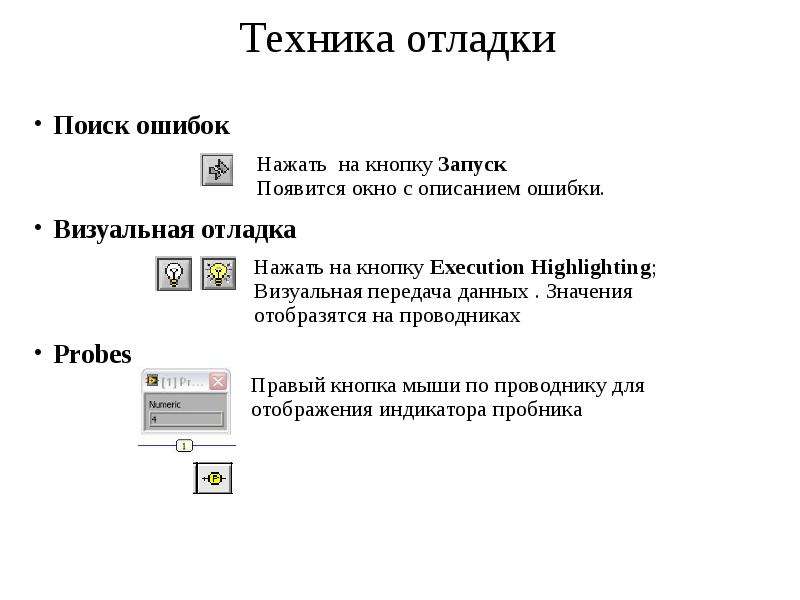

Слайд 22

Описание слайда:

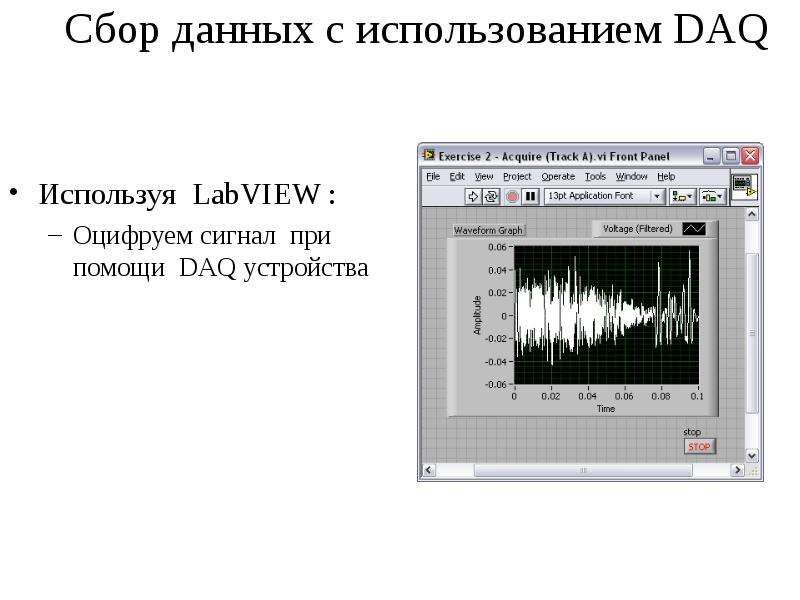

Слайд 23

Описание слайда:

Сбор данных с использованием DAQ

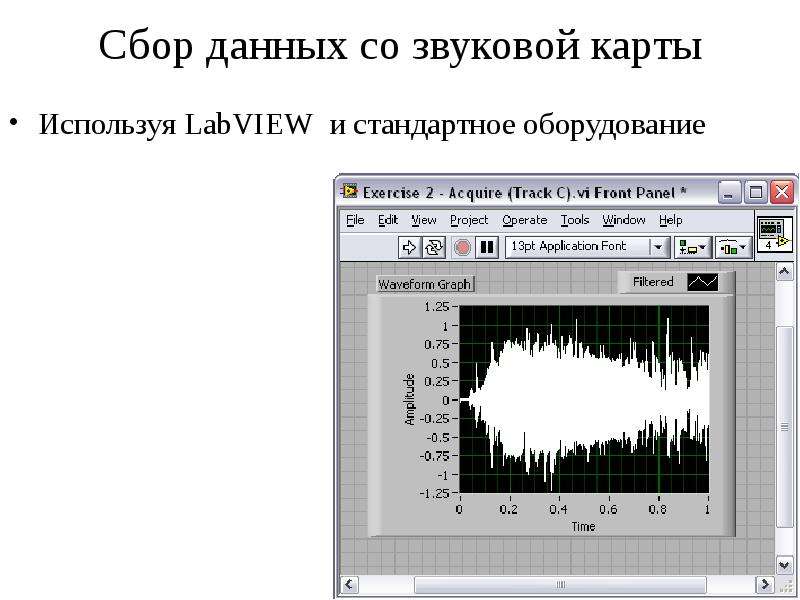

Слайд 24

Описание слайда:

Сбор данных со звуковой карты

Слайд 25

Описание слайда:

Окно контекстной помощи Help»Show Context Help, нажать Переместить курсор к объекту для обновления

Слайд 26

Описание слайда:

Горячие клавиши в LabVIEW – Активация/деактивация окна Help – Удаление оборваных проводников – Переключение между лицевой панелью и блок -диаграммой – Отмена действий Tools»Options… – Настройки в LabVIEW VI Properties– конфигурация свойств ВП и т.д.

Слайд 27

Описание слайда:

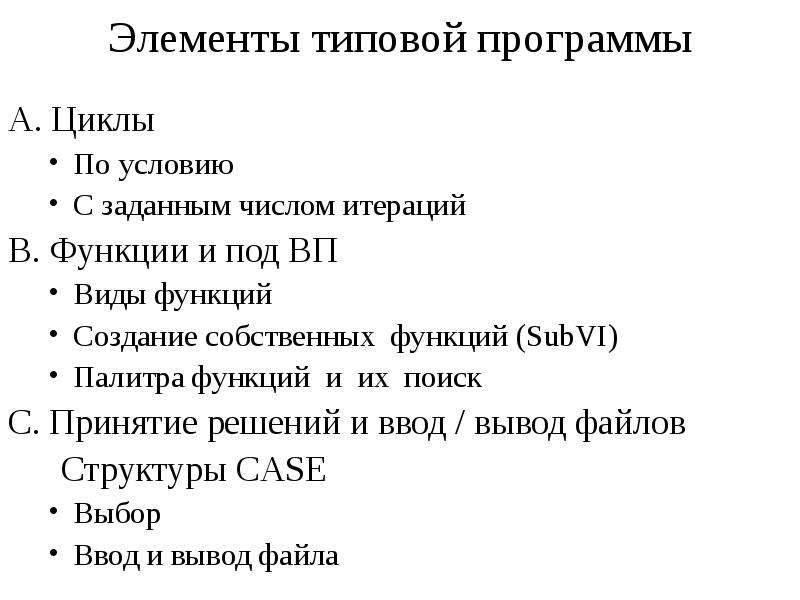

Элементы типовой программы A. Циклы По условию С заданным числом итераций B. Функции и под ВП Виды функций Создание собственных функций (SubVI) Палитра функций и их поиск C. Принятие решений и ввод / вывод файлов Структуры CASE Выбор Ввод и вывод файла

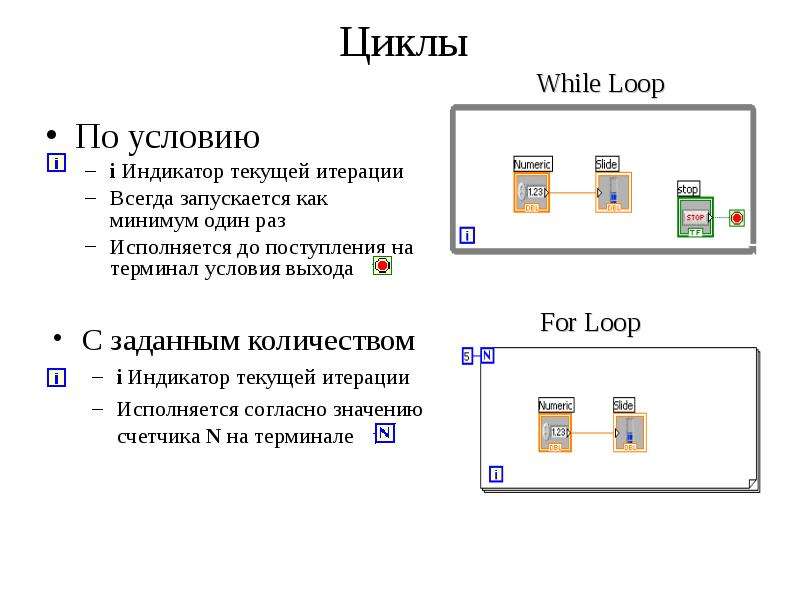

Слайд 28

Описание слайда:

Циклы По условию i Индикатор текущей итерации Всегда запускается как минимум один раз Исполняется до поступления на терминал условия выхода

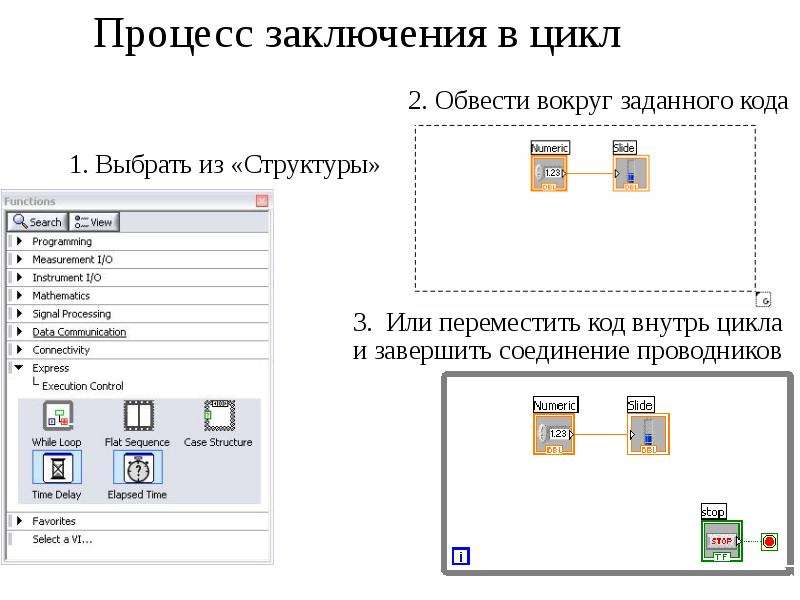

Слайд 29

Описание слайда:

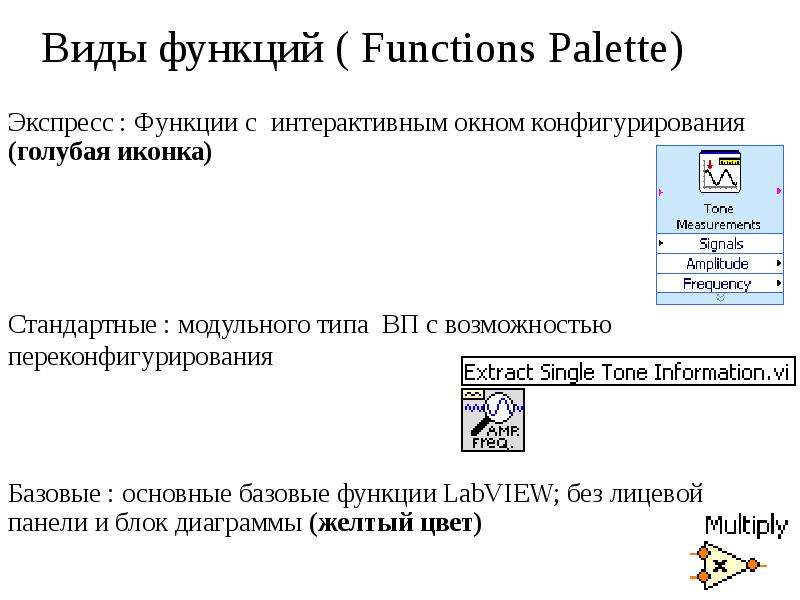

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

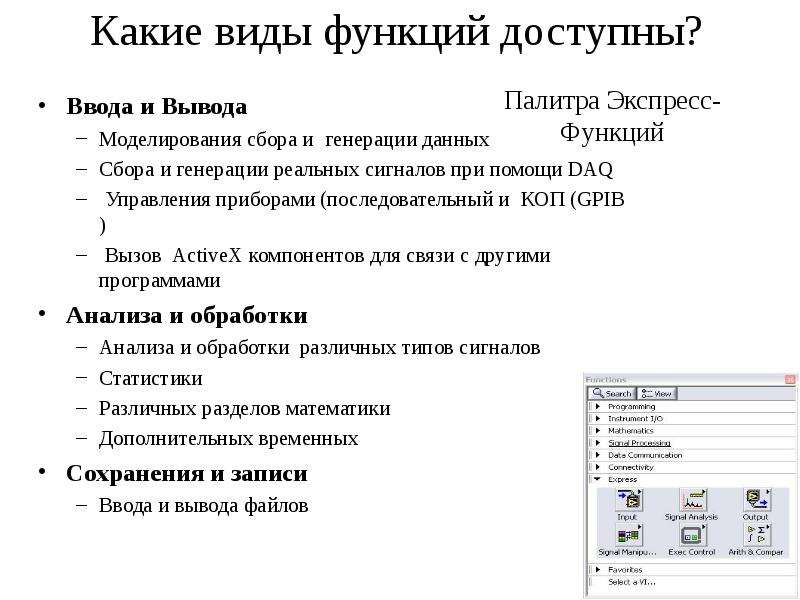

Какие виды функций доступны? Ввода и Вывода Моделирования сбора и генерации данных Сбора и генерации реальных сигналов при помощи DAQ Управления приборами (последовательный и КОП (GPIB ) Вызов ActiveX компонентов для связи с другими программами Анализа и обработки Анализа и обработки различных типов сигналов Статистики Различных разделов математики Дополнительных временных Сохранения и записи Ввода и вывода файлов

Слайд 32

Описание слайда:

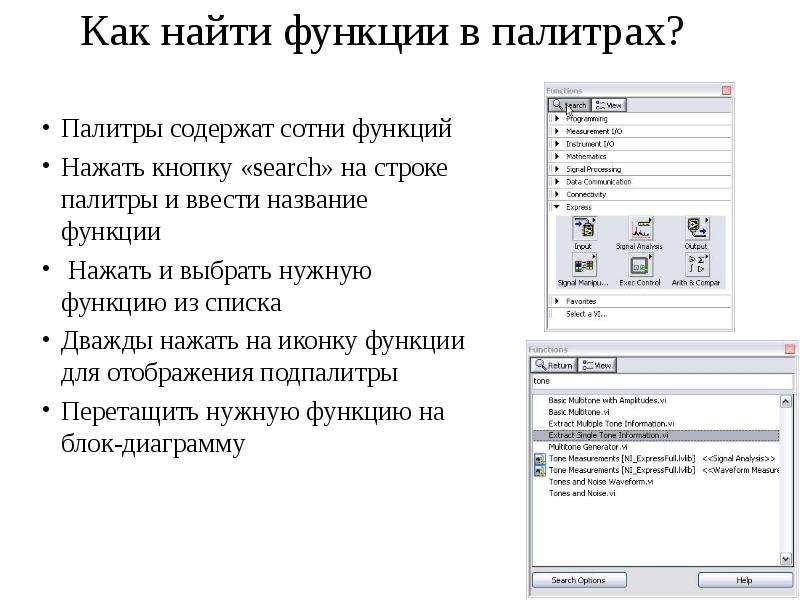

Как найти функции в палитрах?

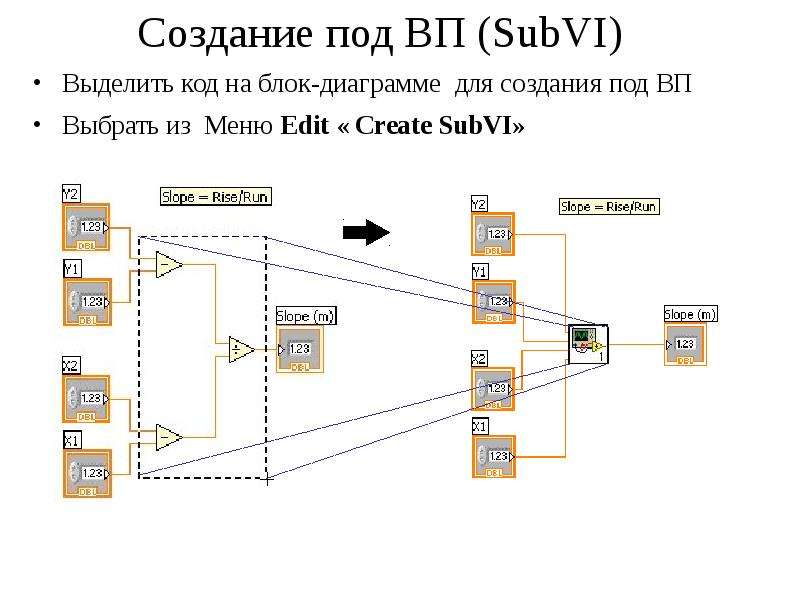

Слайд 33

Описание слайда:

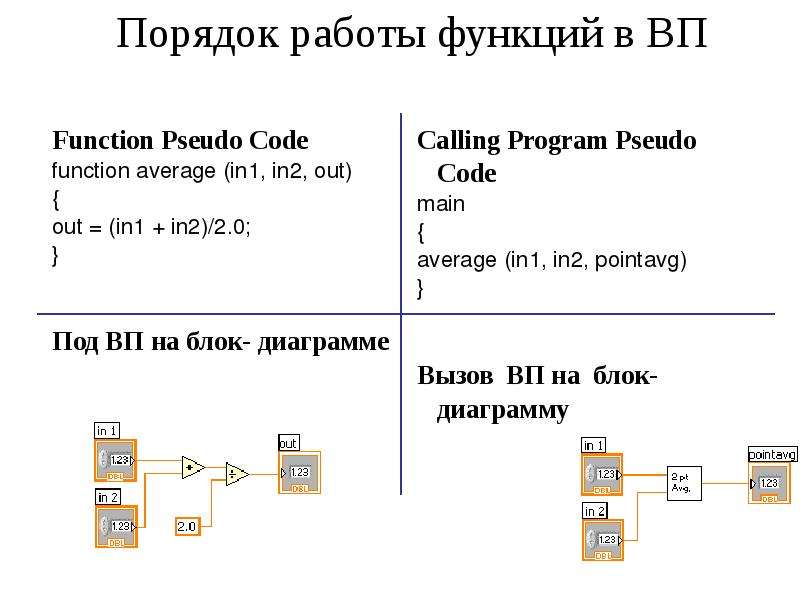

Создание под ВП (SubVI) Выделить код на блок-диаграмме для создания под ВП Выбрать из Меню Edit « Create SubVI»

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

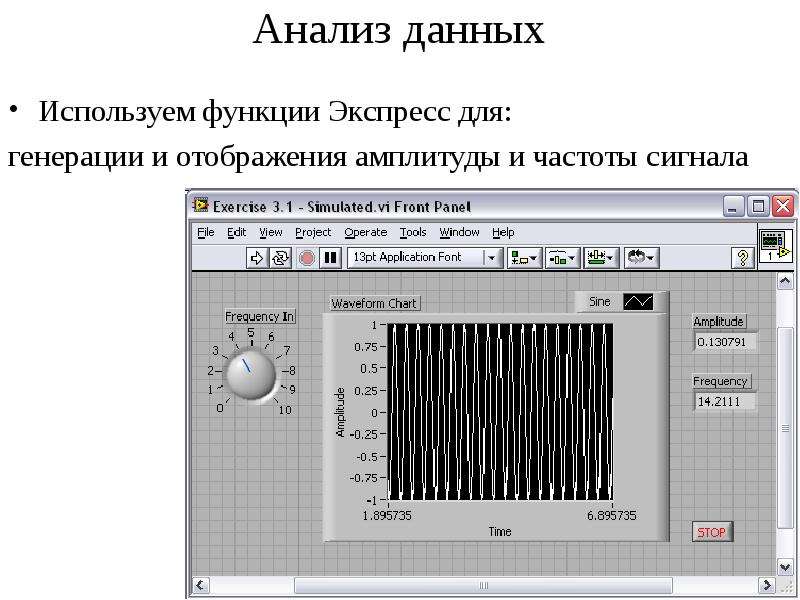

Анализ данных

Слайд 36

Описание слайда:

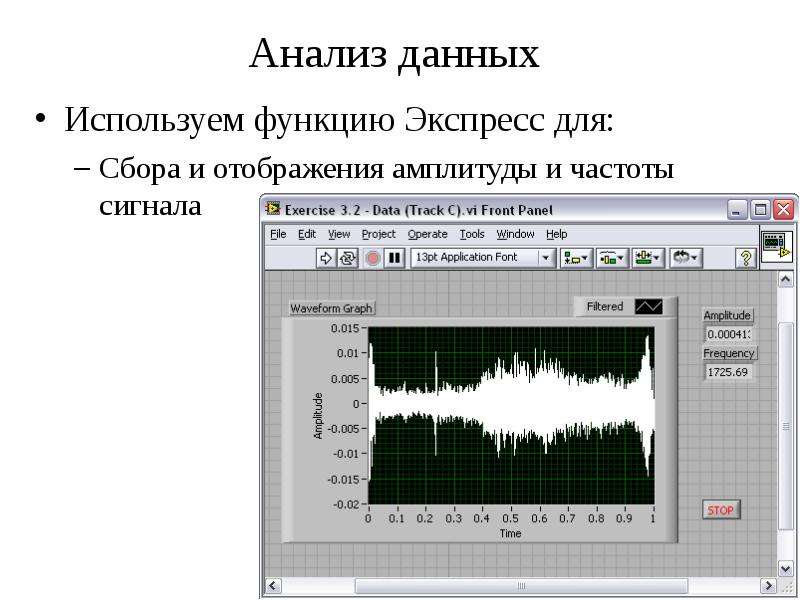

Анализ данных

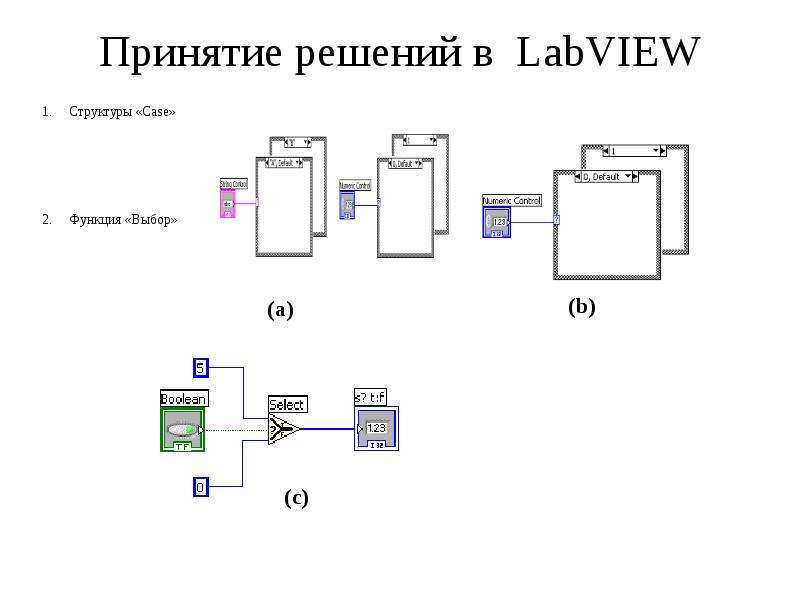

Слайд 37

Описание слайда:

Принятие решений в LabVIEW Структуры «Case» Функция «Выбор»

Слайд 38

Описание слайда:

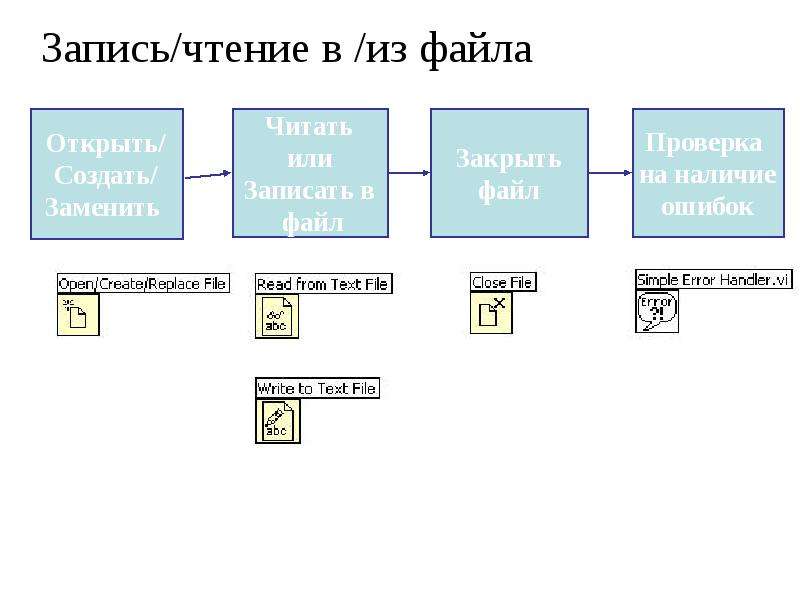

Файловый ввод/вывод File I/O – передача данных в/из файлов Файлы могут быть в виде бинарных, тестовых или таблиц Запись/Чтение LabVIEW Measurements file (*.lvm)

Слайд 39

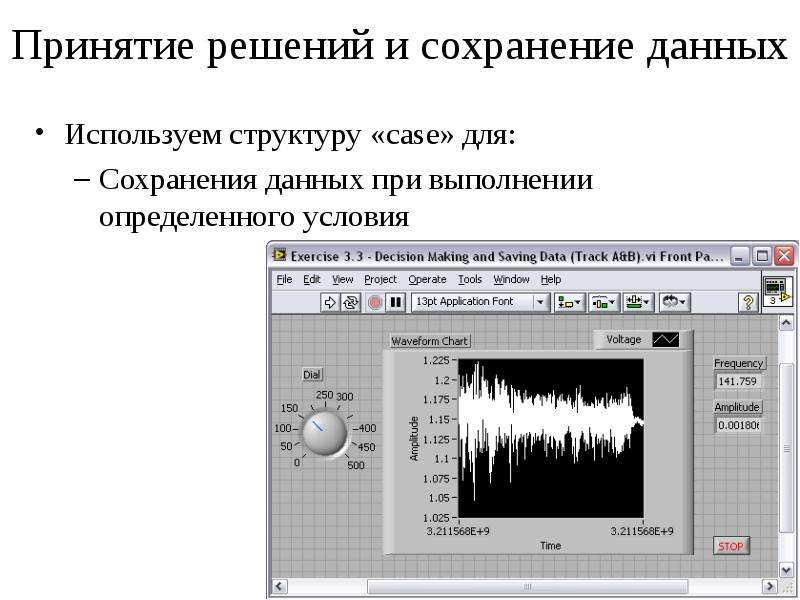

Описание слайда:

Принятие решений и сохранение данных

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

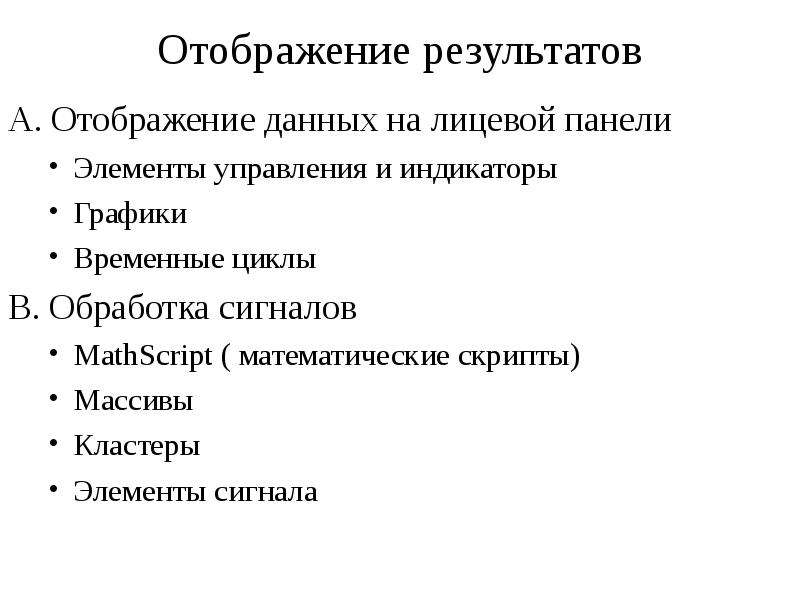

Отображение результатов A. Отображение данных на лицевой панели Элементы управления и индикаторы Графики Временные циклы B. Обработка сигналов MathScript ( математические скрипты) Массивы Кластеры Элементы сигнала

Слайд 42

Описание слайда:

Типы элементов управления и индикаторов Числовые типы данных Ввод и отображение числовых данных Слайдеры и ручки Логичекие типы данных переключатели и диоды Массивы и матрицы Числовые Графики диаграмм Графики осциллограмм Графики интенсивности Графики объемных изображений, поверхностей и моделей Декоративные панели Переключаемые панели Стрелки Другие элементы и типы данных Строчные и текстовые данные Картинки/отображение фотографий Компоненты ActiveX

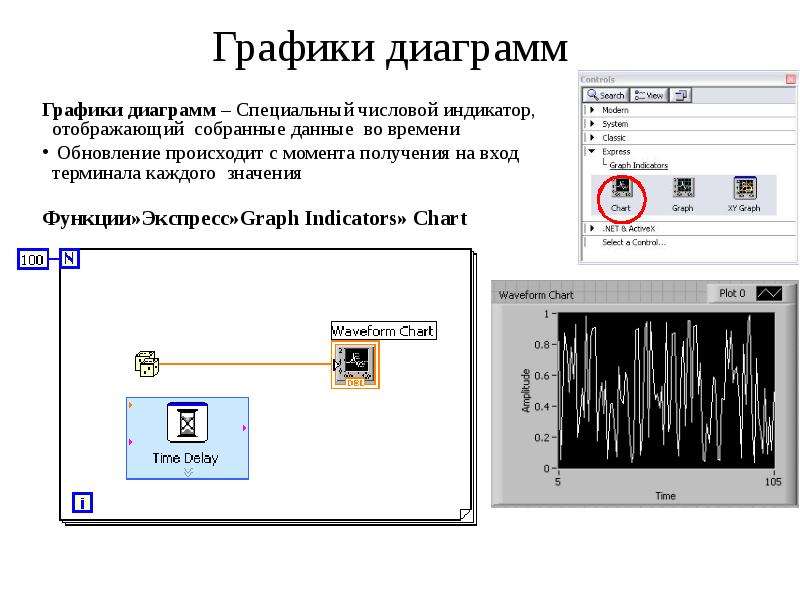

Слайд 43

Описание слайда:

Графики диаграмм Графики диаграмм – Специальный числовой индикатор, отображающий собранные данные во времени Обновление происходит с момента получения на вход терминала каждого значения

Слайд 44

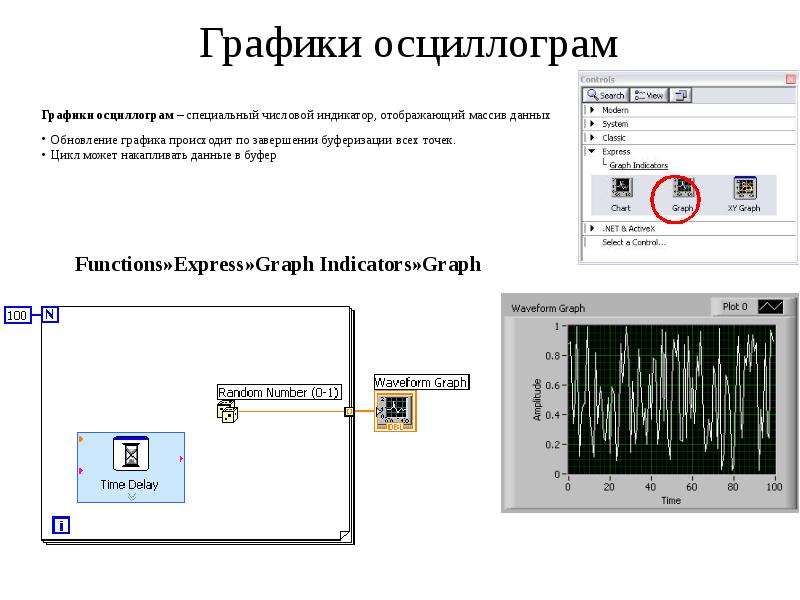

Описание слайда:

Графики осциллограм

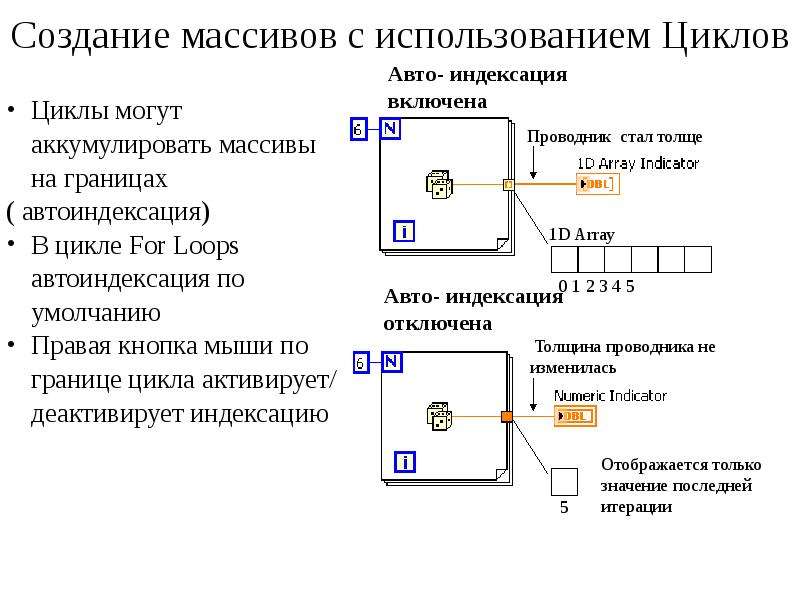

Слайд 45

Описание слайда:

Создание массивов с использованием Циклов

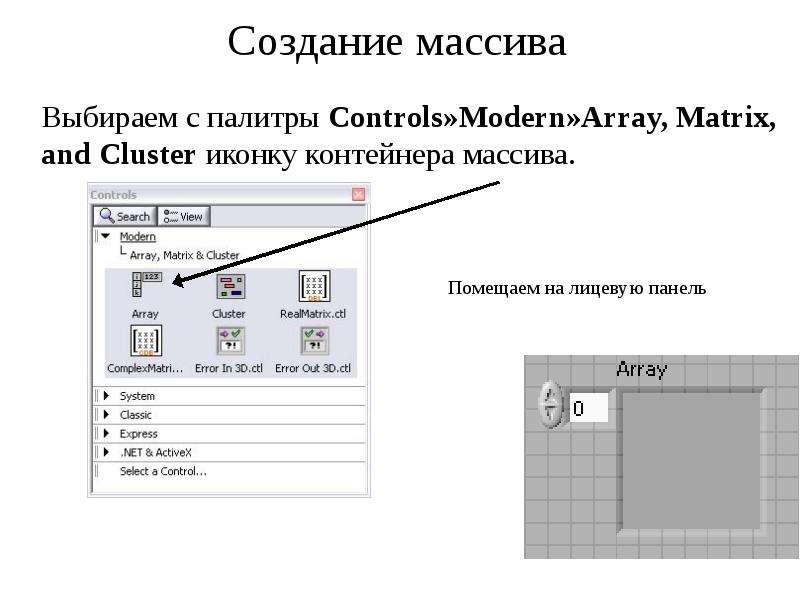

Слайд 46

Описание слайда:

Создание массива Выбираем с палитры Controls»Modern»Array, Matrix, and Cluster иконку контейнера массива.

Слайд 47

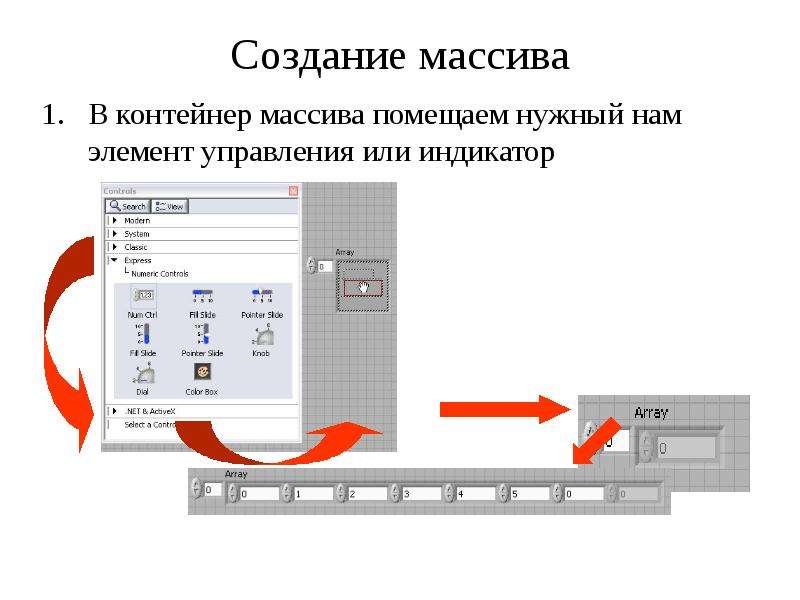

Описание слайда:

Создание массива В контейнер массива помещаем нужный нам элемент управления или индикатор

Слайд 48

Описание слайда:

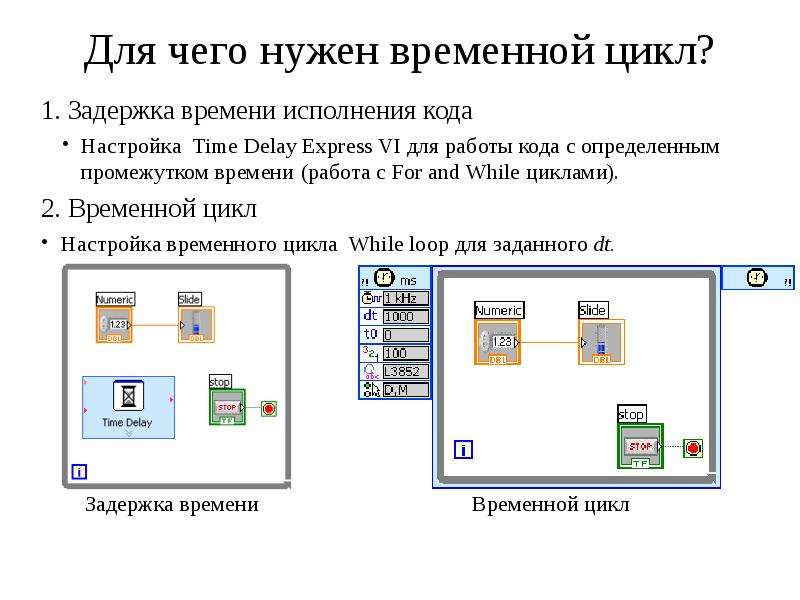

Для чего нужен временной цикл? 1. Задержка времени исполнения кода Настройка Time Delay Express VI для работы кода с определенным промежутком времени (работа с For and While циклами). 2. Временной цикл Настройка временного цикла While loop для заданного dt.

Слайд 49

Описание слайда:

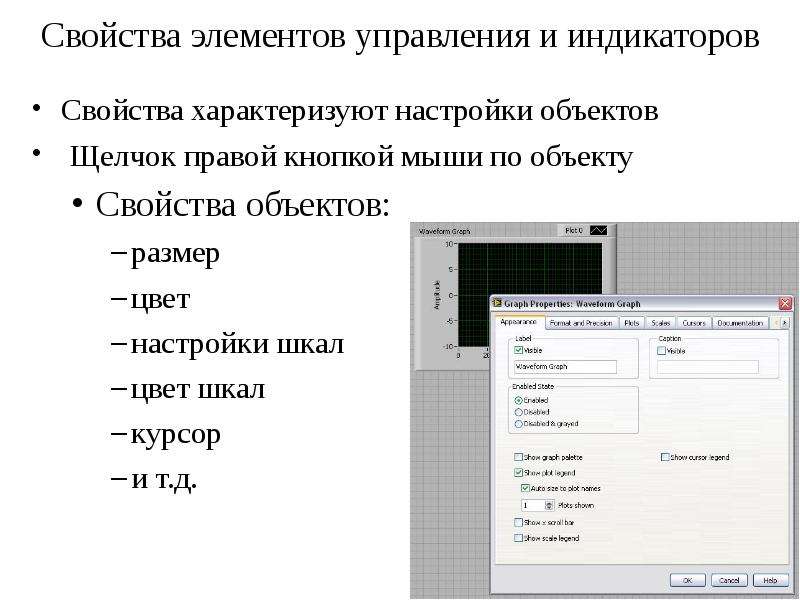

Свойства элементов управления и индикаторов Свойства характеризуют настройки объектов Щелчок правой кнопкой мыши по объекту Свойства объектов: размер цвет настройки шкал цвет шкал курсор и т.д.

Слайд 50

Описание слайда:

Анализ сигнала

Слайд 51

Описание слайда:

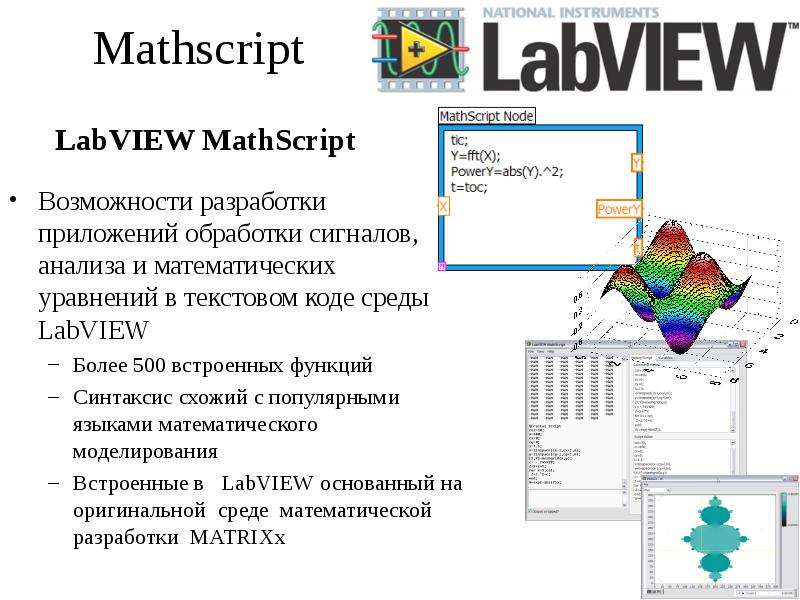

Mathscript Возможности разработки приложений обработки сигналов, анализа и математических уравнений в текстовом коде среды LabVIEW Более 500 встроенных функций Синтаксис схожий с популярными языками математического моделирования Встроенные в LabVIEW основанный на оригинальной среде математической разработки MATRIXx

Слайд 52

Описание слайда:

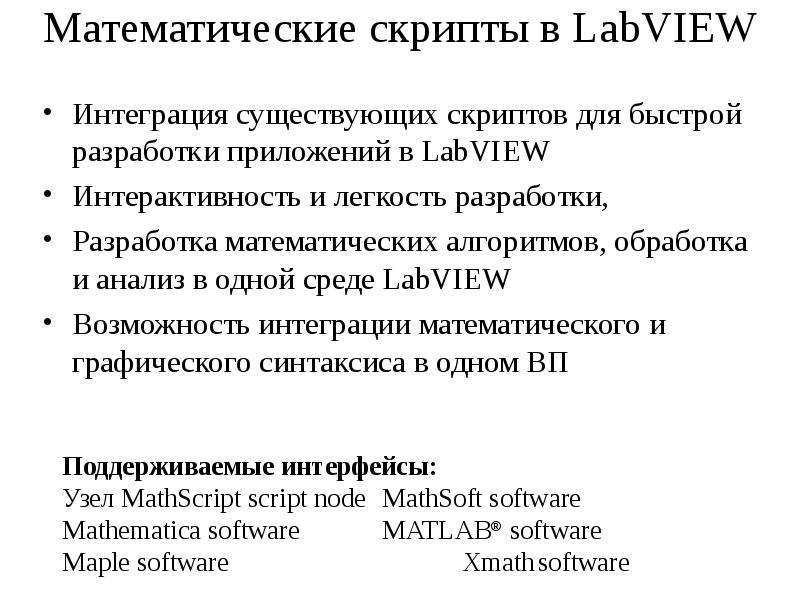

Математические скрипты в LabVIEW Интеграция существующих скриптов для быстрой разработки приложений в LabVIEW Интерактивность и легкость разработки, Разработка математических алгоритмов, обработка и анализ в одной среде LabVIEW Возможность интеграции математического и графического синтаксиса в одном ВП

Слайд 53

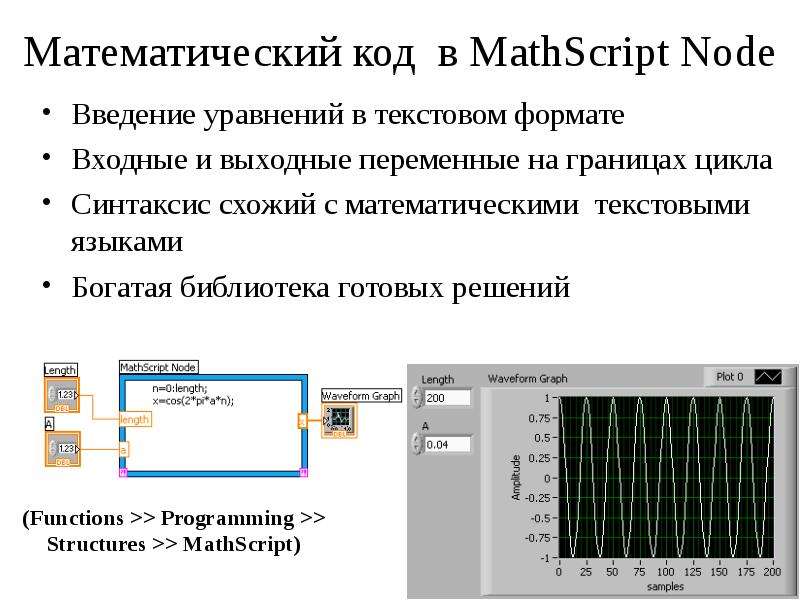

Описание слайда:

Математический код в MathScript Node Введение уравнений в текстовом формате Входные и выходные переменные на границах цикла Синтаксис схожий с математическими текстовыми языками Богатая библиотека готовых решений

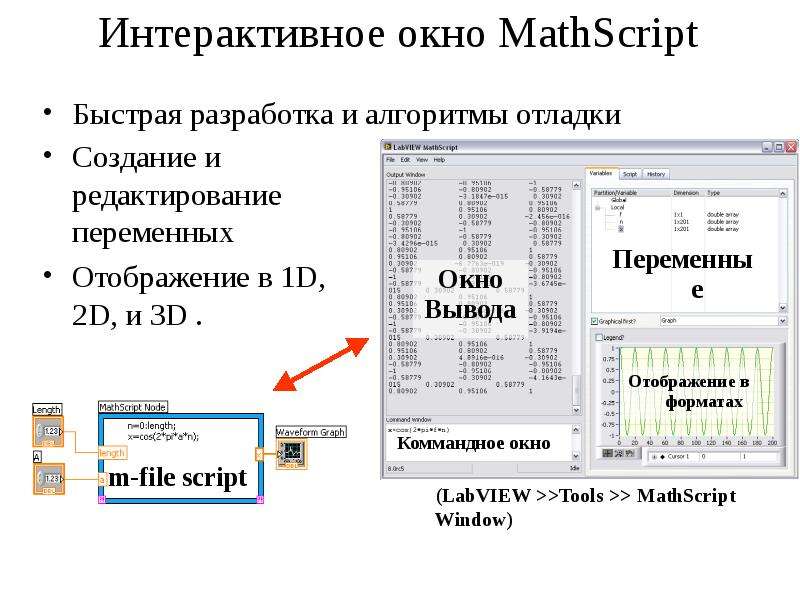

Слайд 54

Описание слайда:

Интерактивное окно MathScript Быстрая разработка и алгоритмы отладки

Слайд 55

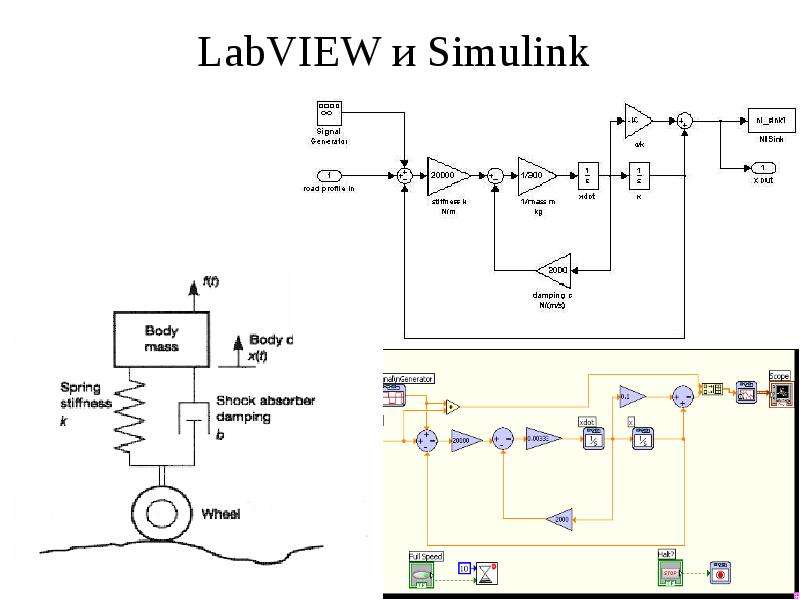

Описание слайда:

LabVIEW и Simulink

Слайд 56

Описание слайда:

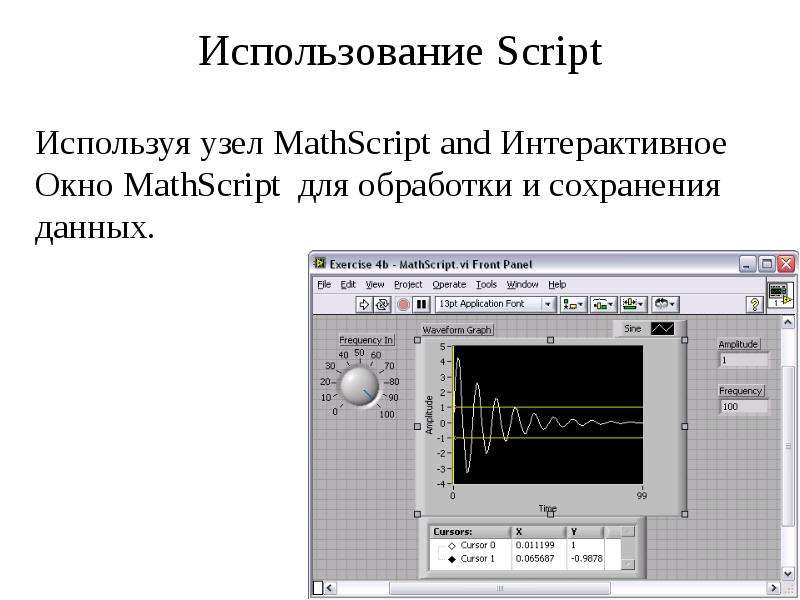

Использование Script Используя узел MathScript and Интерактивное Окно MathScript для обработки и сохранения данных.

Слайд 57

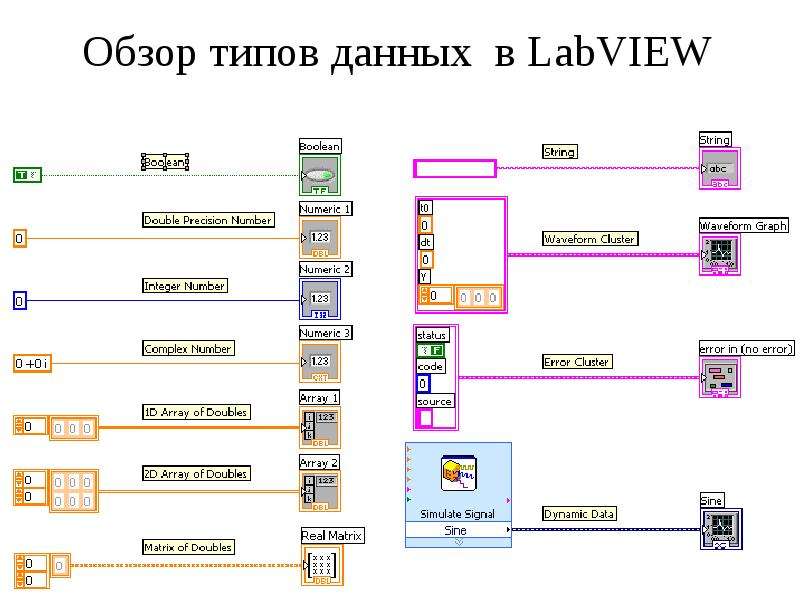

Описание слайда:

Обзор типов данных в LabVIEW

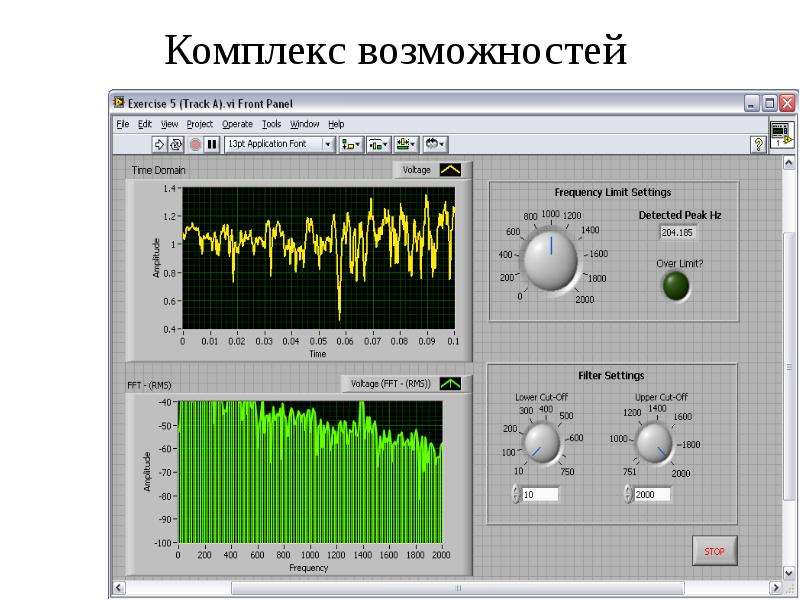

Слайд 58

Описание слайда:

Комплекс возможностей

Слайд 59

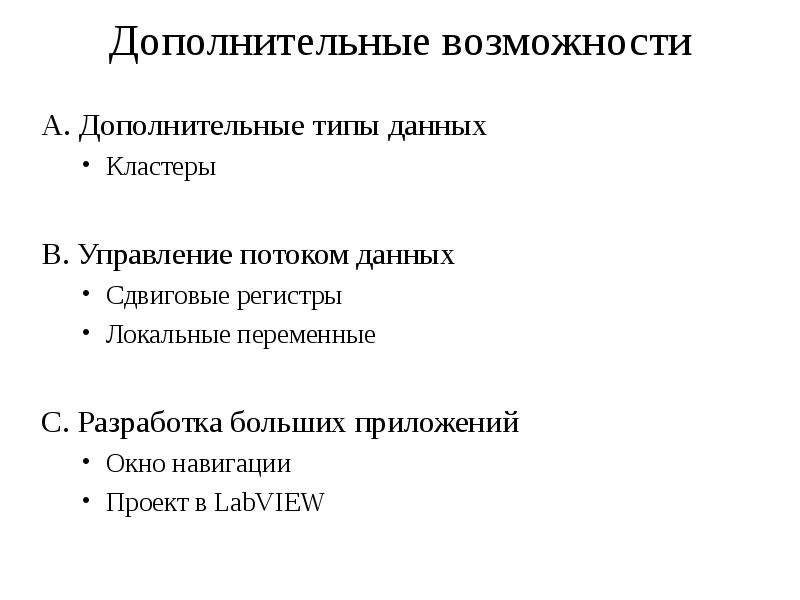

Описание слайда:

Дополнительные возможности A. Дополнительные типы данных Кластеры B. Управление потоком данных Сдвиговые регистры Локальные переменные C. Разработка больших приложений Окно навигации Проект в LabVIEW

Слайд 60

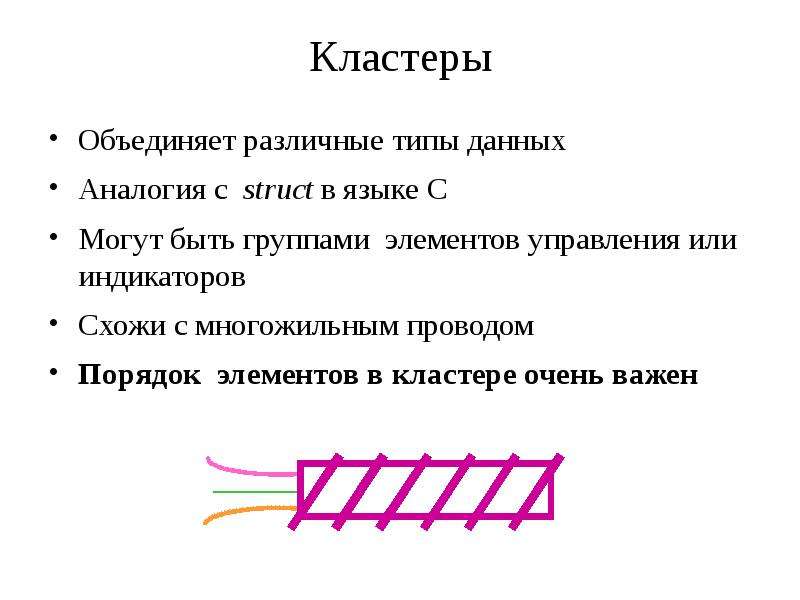

Описание слайда:

Кластеры Объединяет различные типы данных Аналогия с struct в языке C Могут быть группами элементов управления или индикаторов Схожи с многожильным проводом Порядок элементов в кластере очень важен

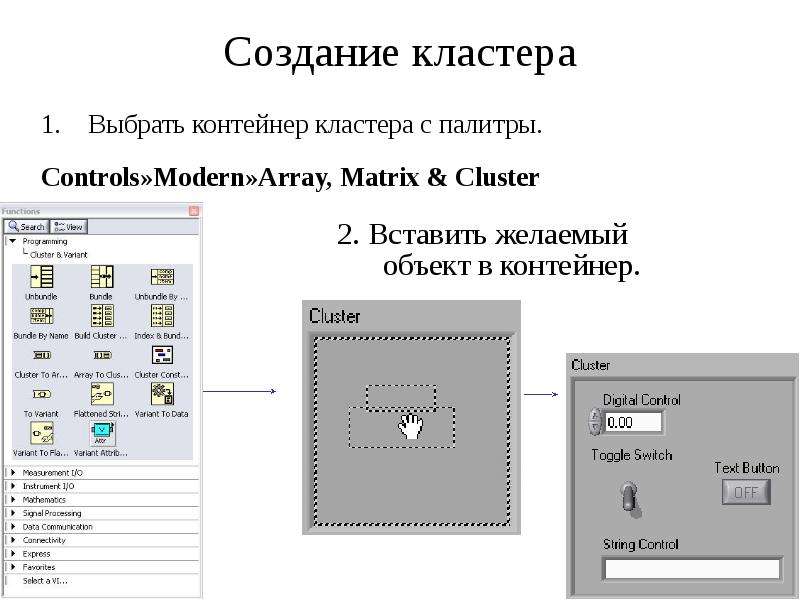

Слайд 61

Описание слайда:

Создание кластера Выбрать контейнер кластера с палитры. Controls»Modern»Array, Matrix & Cluster

Слайд 62

Описание слайда:

Функции кластеров

Слайд 63

Описание слайда:

Использование массивов и кластеров Отображение на графике t0 = начальное время dt = время между отсчетами Y = массив по оси Y Два способа создание кластера графиков

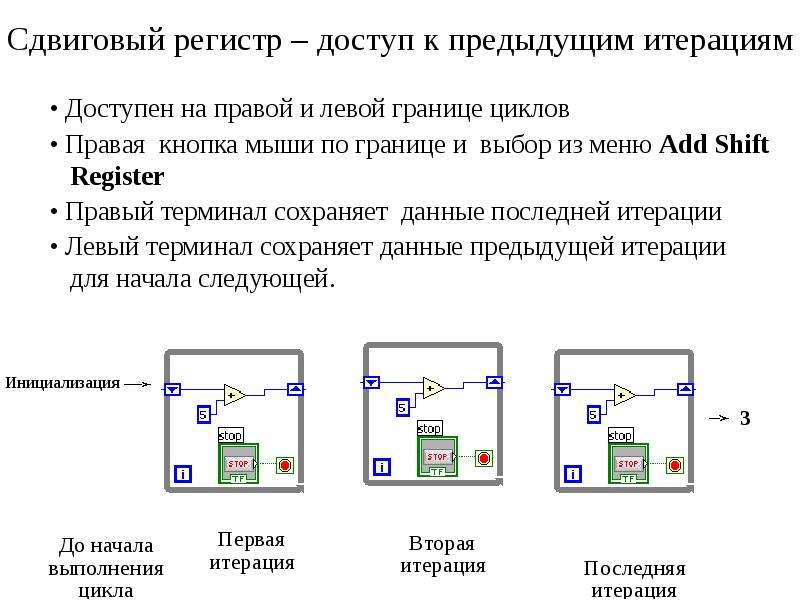

Слайд 64

Описание слайда:

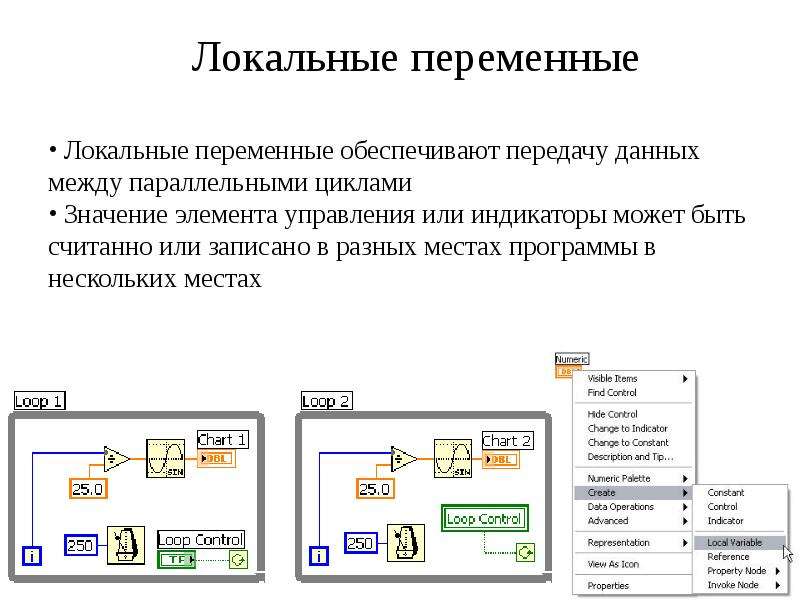

Слайд 65

Описание слайда:

Слайд 66

Описание слайда:

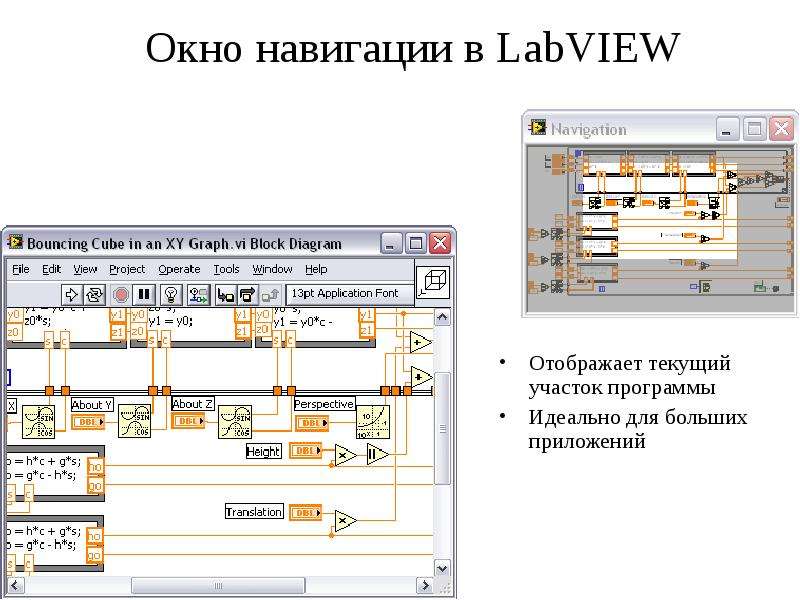

Окно навигации в LabVIEW Отображает текущий участок программы Идеально для больших приложений

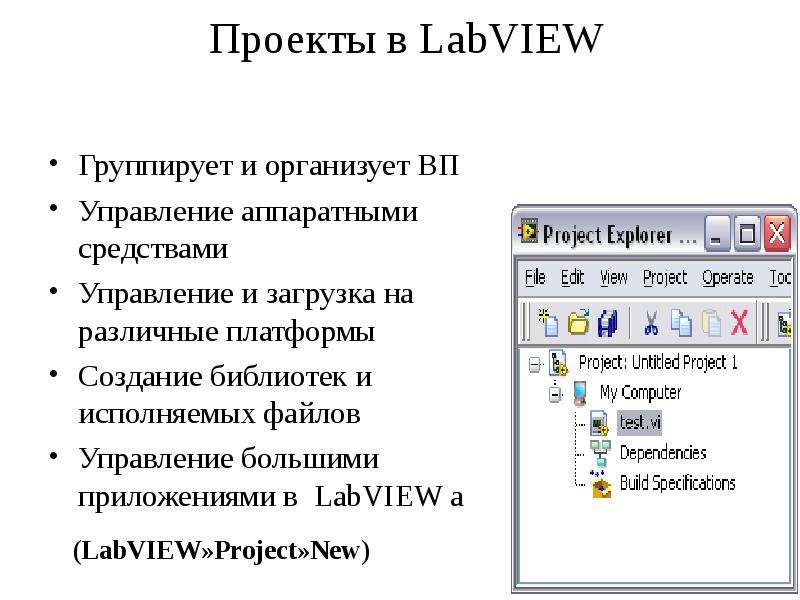

Слайд 67

Описание слайда:

Проекты в LabVIEW Группирует и организует ВП Управление аппаратными средствами Управление и загрузка на различные платформы Создание библиотек и исполняемых файлов Управление большими приложениями в LabVIEW a
