Слайд 1

Описание слайда:

Однофазные цепи с чисто активной, индуктивной и емкостной нагрузкой. Цепь с чисто активной нагрузкой. Цепь с чисто индуктивной нагрузкой. Цепь с чисто емкостной нагрузкой.

Слайд 2

Описание слайда:

1. Цепь с чисто активной нагрузкой – это цепь переменного тока, в которую включен резистор. Напряжение и ток совпадают по фазе и изменяются по законам:

Слайд 3

Описание слайда:

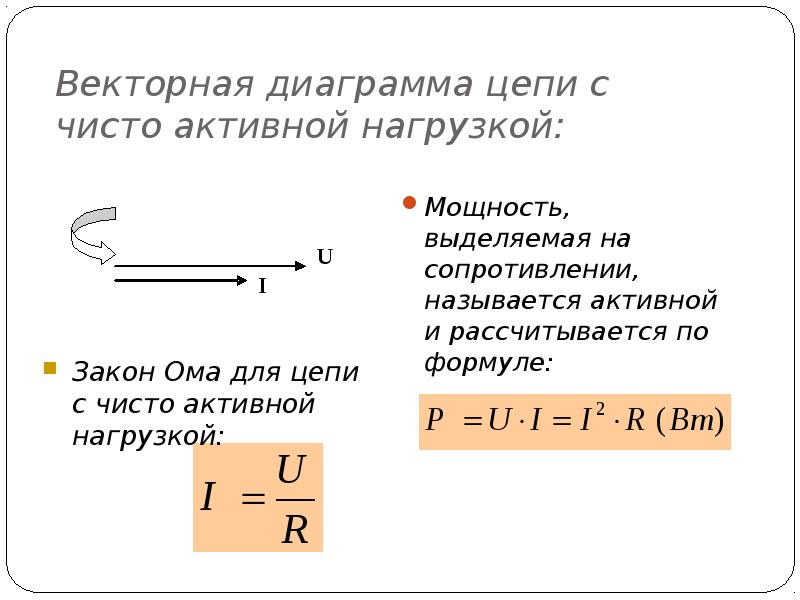

Векторная диаграмма цепи с чисто активной нагрузкой: Мощность, выделяемая на сопротивлении, называется активной и рассчитывается по формуле:

Слайд 4

Описание слайда:

2. Цепь с чисто индуктивной нагрузкой – это цепь переменного тока, в которую включена катушка индуктивности. Из-за появления ЭДС самоиндукции в цепи напряжение и ток будут сдвинуты по фазе на 90 градусов и изменяются по законам:

Слайд 5

Описание слайда:

Векторная диаграмма цепи с чисто индуктивной нагрузкой: Напряжение опережает ток на 90 градусов. Мощность, выделяемая на катушке, называется реактивной и рассчитывается по формуле:

Слайд 6

Описание слайда:

Сопротивление катушки индуктивности также является реактивным: L – индуктивность катушки (Гн)

Слайд 7

Описание слайда:

3. Цепь с чисто емкостной нагрузкой – это цепь переменного тока, в которую включен конденсатор. Из-за зарядки и разрядки конденсатора в цепи напряжение и ток будут сдвинуты по фазе на 90 градусов и изменяются по законам:

Слайд 8

Описание слайда:

Векторная диаграмма цепи с чисто емкостной нагрузкой: Ток опережает напряжение на 90 градусов Мощность, выделяемая на конденсаторе, называется реактивной и рассчитывается по формуле:
