Слайд 1

Описание слайда:

Химическая технология основного органического синтеза Технология оксосинтеза

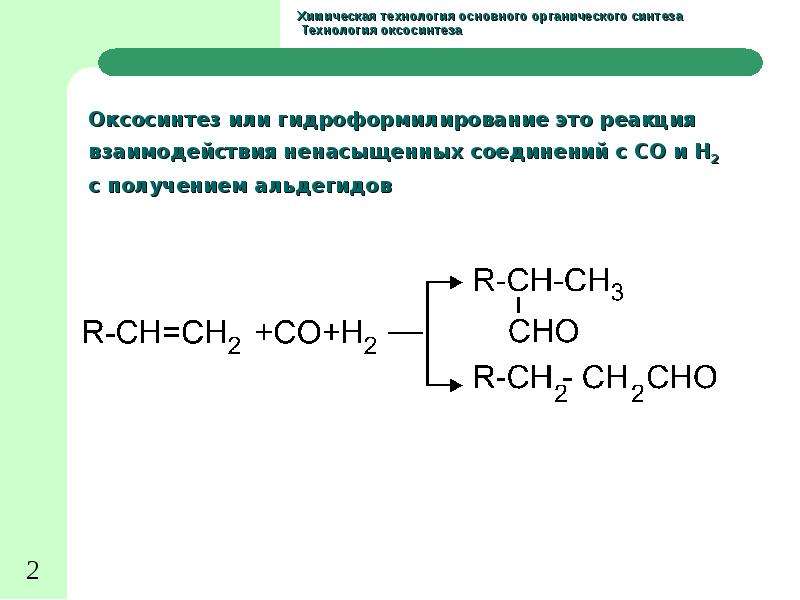

Слайд 2

Описание слайда:

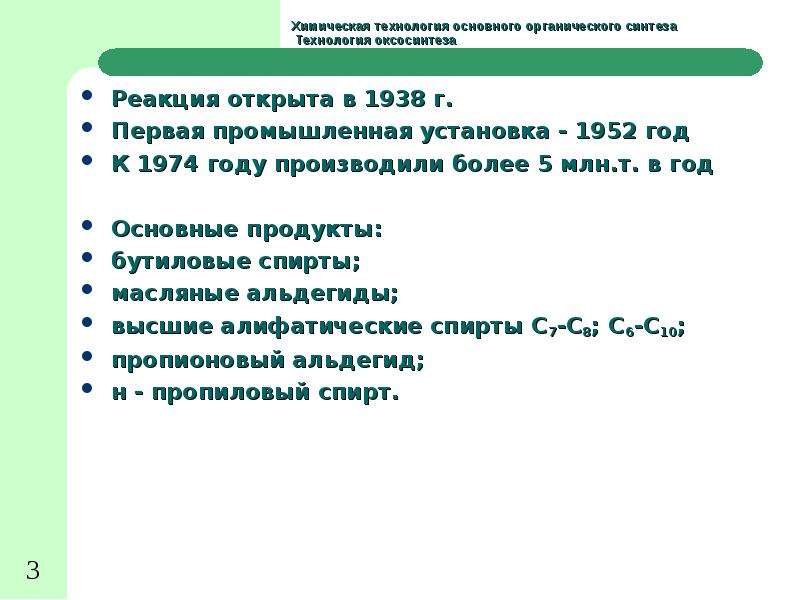

Слайд 3

Описание слайда:

Реакция открыта в 1938 г. Реакция открыта в 1938 г. Первая промышленная установка - 1952 год К 1974 году производили более 5 млн.т. в год Основные продукты: бутиловые спирты; масляные альдегиды; высшие алифатические спирты С7-С8; С6-С10; пропионовый альдегид; н - пропиловый спирт.

Слайд 4

Описание слайда:

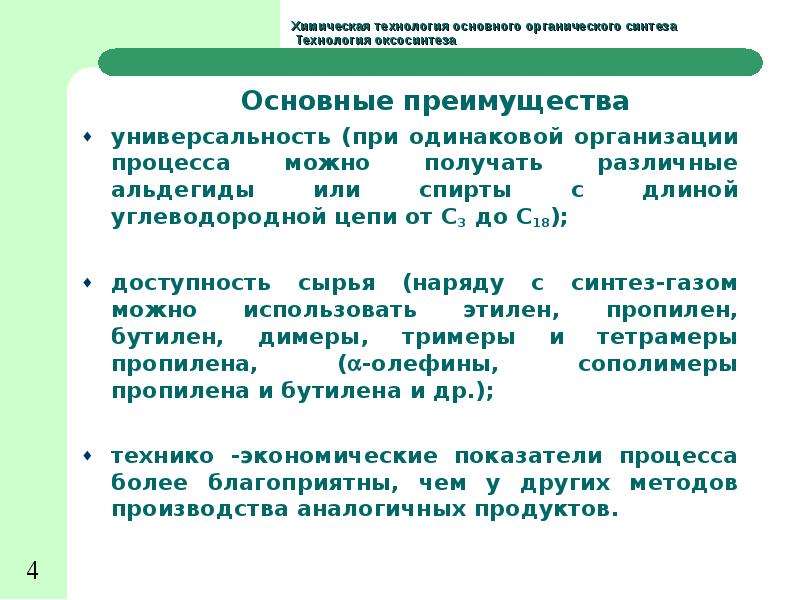

Основные преимущества Основные преимущества универсальность (при одинаковой организации процесса можно получать различные альдегиды или спирты с длиной углеводородной цепи от С3 до C18); доступность сырья (наряду с синтез-газом можно использовать этилен, пропилен, бутилен, димеры, тримеры и тетрамеры пропилена, (-олефины, сополимеры пропилена и бутилена и др.); технико -экономические показатели процесса более благоприятны, чем у других методов производства аналогичных продуктов.

Слайд 5

Описание слайда:

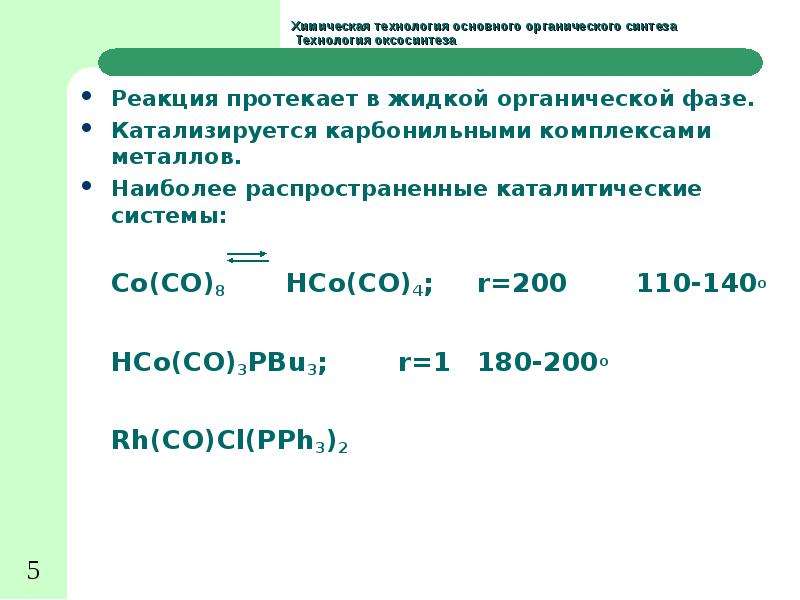

Реакция протекает в жидкой органической фазе. Реакция протекает в жидкой органической фазе. Катализируется карбонильными комплексами металлов. Наиболее распространенные каталитические системы: Co(CO)8 HCo(CO)4; r=200 110-140o HCo(CO)3PBu3; r=1 180-200o Rh(CO)Cl(PPh3)2

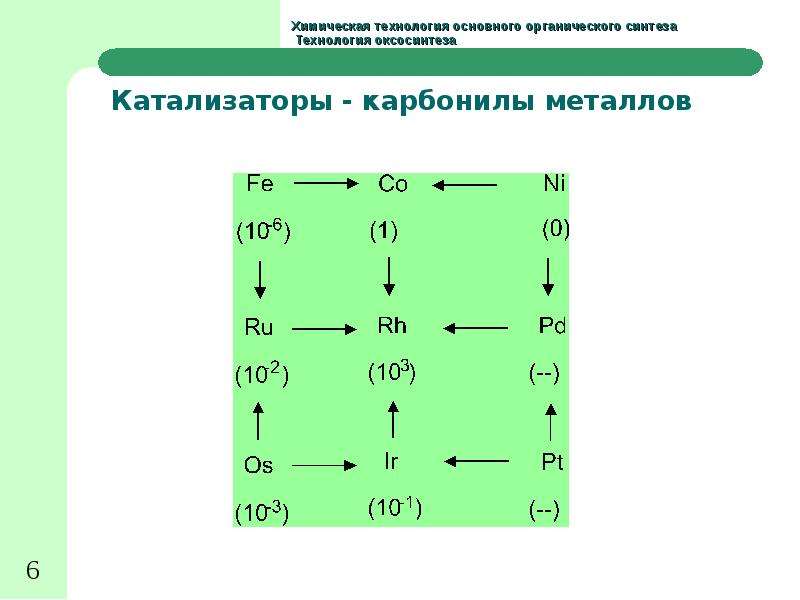

Слайд 6

Описание слайда:

Катализаторы - карбонилы металлов Катализаторы - карбонилы металлов

Слайд 7

Описание слайда:

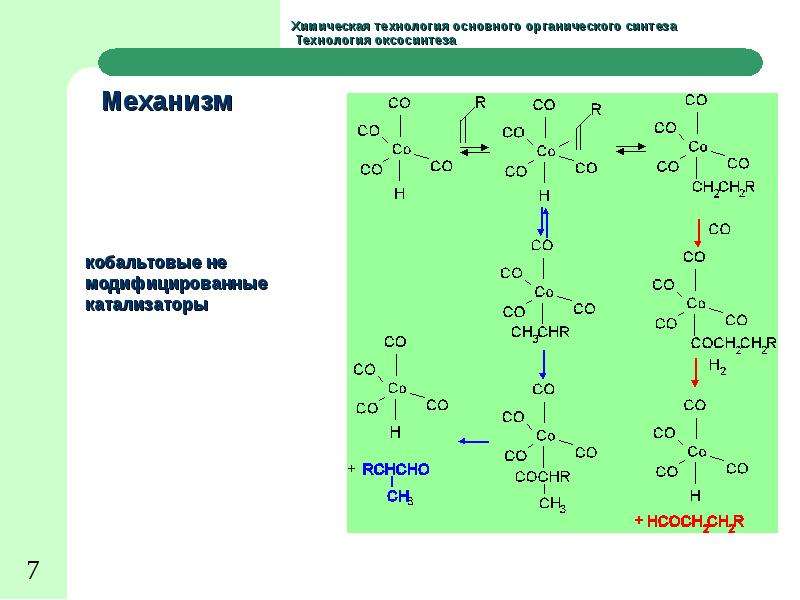

Механизм Механизм кобальтовые не модифицированные катализаторы

Слайд 8

Описание слайда:

Механизм Механизм

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Основные стадии процесса Основные стадии процесса Получение активной формы катализатора, Реакция, Выделение и регенерация катализатора, Выделение продуктов, Гидрирование альдегидов в спирты (для Со систем). Условия Определяются активностью и стабильностью каталитических комплексов

Слайд 11

Описание слайда:

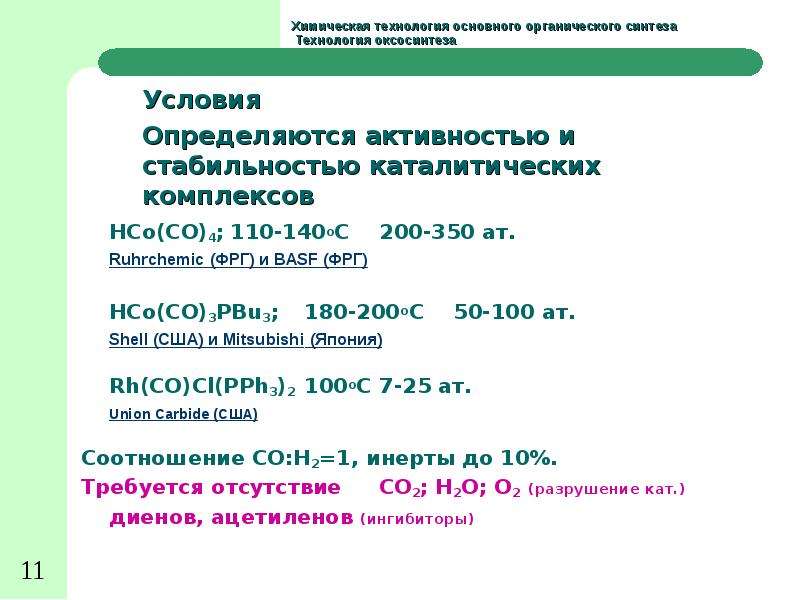

Условия Условия Определяются активностью и стабильностью каталитических комплексов HCo(CO)4; 110-140oС 200-350 ат. Ruhrchemic (ФРГ) и BASF (ФРГ) HCo(CO)3PBu3; 180-200oС 50-100 ат. Shell (США) и Mitsubishi (Япония) Rh(CO)Cl(PPh3)2 100оС 7-25 ат. Union Carbide (США) Соотношение СО:Н2=1, инерты до 10%. Требуется отсутствие СО2; Н2О; О2 (разрушение кат.) диенов, ацетиленов (ингибиторы)

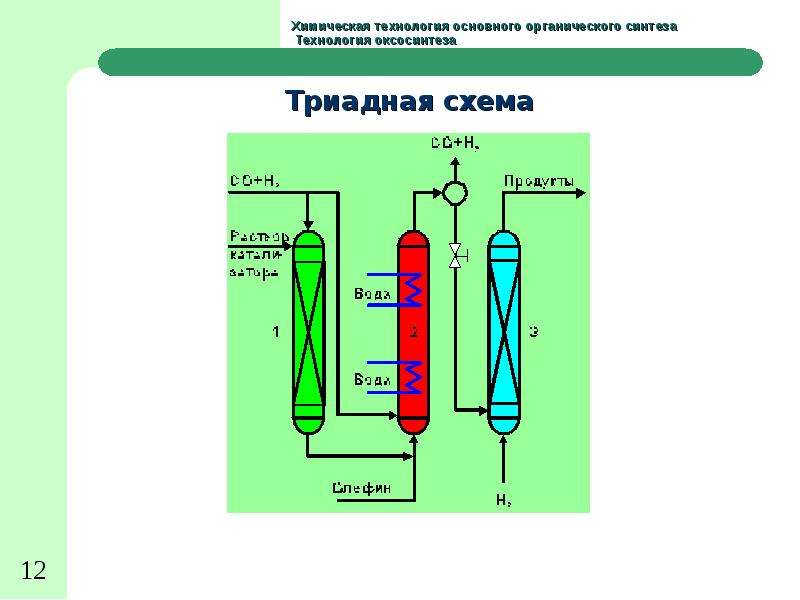

Слайд 12

Описание слайда:

Триадная схема Триадная схема

Слайд 13

Описание слайда:

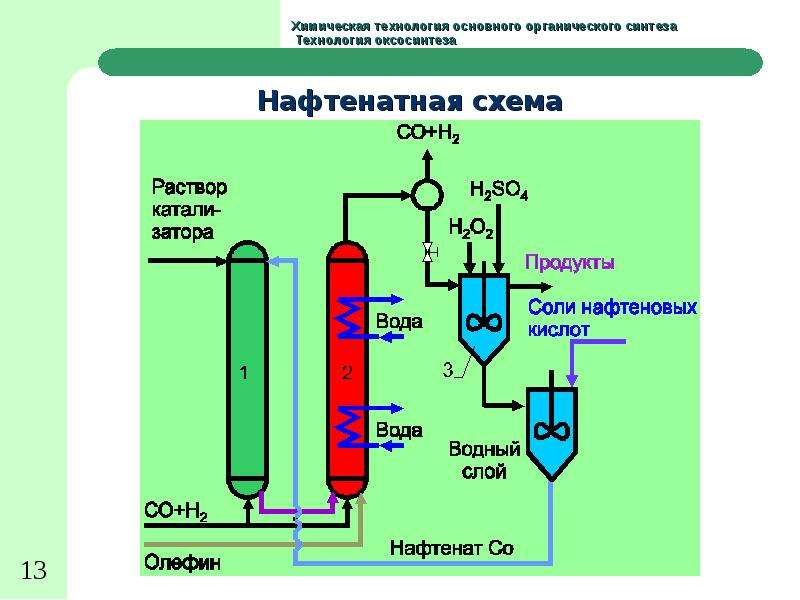

Нафтенатная схема Нафтенатная схема

Слайд 14

Описание слайда:

Испарительно-солевая схема Испарительно-солевая схема

Слайд 15

Описание слайда:

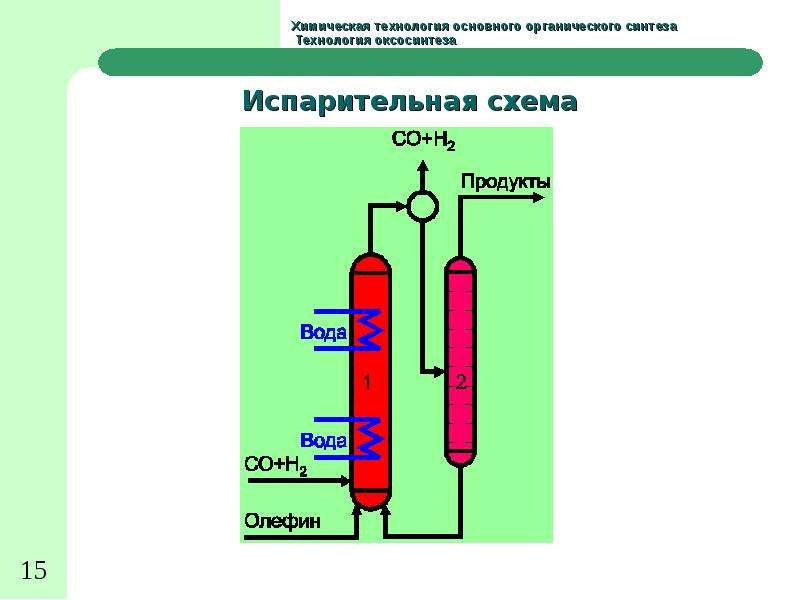

Испарительная схема Испарительная схема

Слайд 16

Описание слайда:

Испарительная схема Испарительная схема

Слайд 17

Описание слайда:

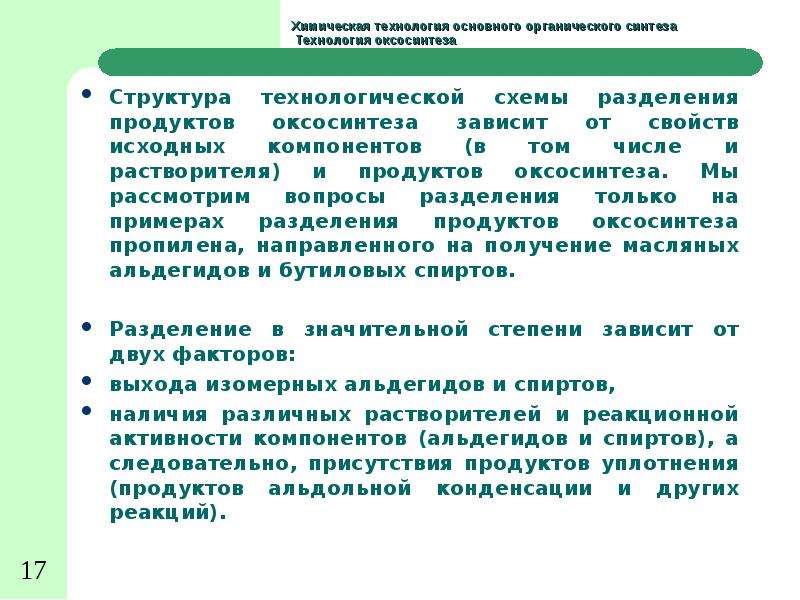

Структура технологической схемы разделения продуктов оксосинтеза зависит от свойств исходных компонентов (в том числе и растворителя) и продуктов оксосинтеза. Мы рассмотрим вопросы разделения только на примерах разделения продуктов оксосинтеза пропилена, направленного на получение масляных альдегидов и бутиловых спиртов. Структура технологической схемы разделения продуктов оксосинтеза зависит от свойств исходных компонентов (в том числе и растворителя) и продуктов оксосинтеза. Мы рассмотрим вопросы разделения только на примерах разделения продуктов оксосинтеза пропилена, направленного на получение масляных альдегидов и бутиловых спиртов. Разделение в значительной степени зависит от двух факторов: выхода изомерных альдегидов и спиртов, наличия различных растворителей и реакционной активности компонентов (альдегидов и спиртов), а следовательно, присутствия продуктов уплотнения (продуктов альдольной конденсации и других реакций).

Слайд 18

Описание слайда:

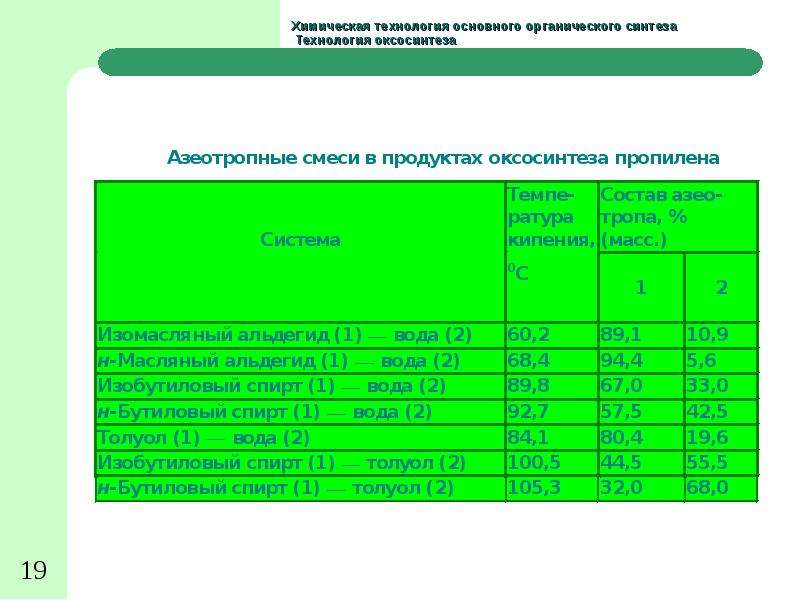

В качестве растворителя рекомендуется использовать толуол, бутиловые спирты, продукты уплотнения и др. В качестве растворителя рекомендуется использовать толуол, бутиловые спирты, продукты уплотнения и др. Ниже приведены свойства компонентов, входящих в продукты оксосинтеза, подлежащие разделению:

Слайд 19

Описание слайда:

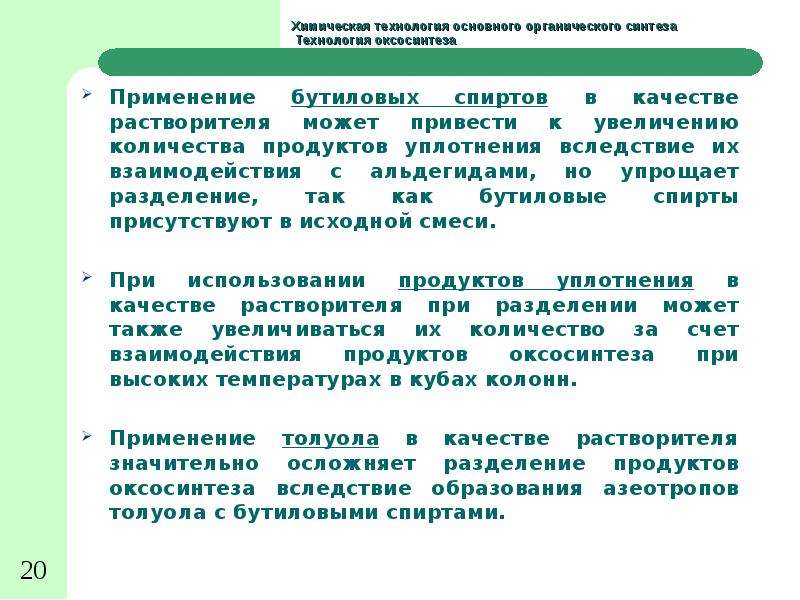

Слайд 20

Описание слайда:

Применение бутиловых спиртов в качестве растворителя может привести к увеличению количества продуктов уплотнения вследствие их взаимодействия с альдегидами, но упрощает разделение, так как бутиловые спирты присутствуют в исходной смеси. Применение бутиловых спиртов в качестве растворителя может привести к увеличению количества продуктов уплотнения вследствие их взаимодействия с альдегидами, но упрощает разделение, так как бутиловые спирты присутствуют в исходной смеси. При использовании продуктов уплотнения в качестве растворителя при разделении может также увеличиваться их количество за счет взаимодействия продуктов оксосинтеза при высоких температурах в кубах колонн. Применение толуола в качестве растворителя значительно осложняет разделение продуктов оксосинтеза вследствие образования азеотропов толуола с бутиловыми спиртами.

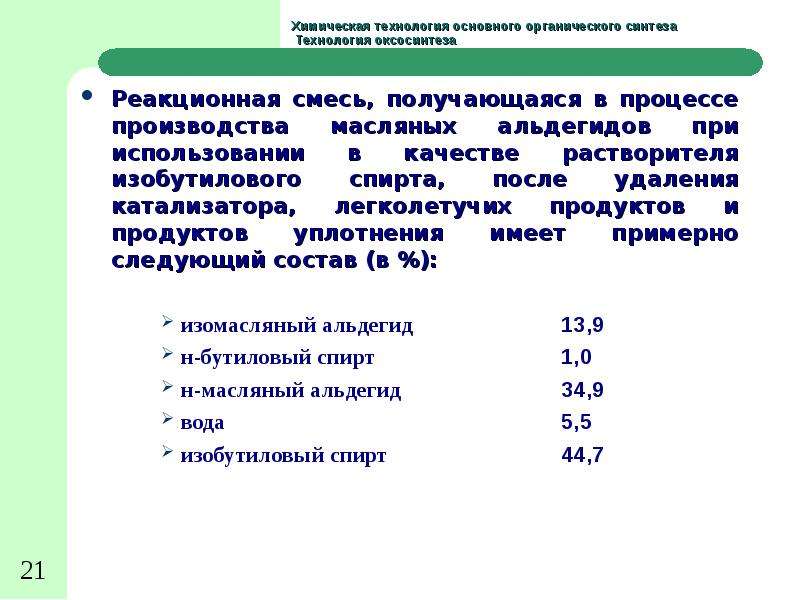

Слайд 21

Описание слайда:

Реакционная смесь, получающаяся в процессе производства масляных альдегидов при использовании в качестве растворителя изобутилового спирта, после удаления катализатора, легколетучих продуктов и продуктов уплотнения имеет примерно следующий состав (в %): Реакционная смесь, получающаяся в процессе производства масляных альдегидов при использовании в качестве растворителя изобутилового спирта, после удаления катализатора, легколетучих продуктов и продуктов уплотнения имеет примерно следующий состав (в %): изомасляный альдегид 13,9 н-бутиловый спирт 1,0 н-масляный альдегид 34,9 вода 5,5 изобутиловый спирт 44,7
