Слайд 1

Описание слайда:

курс «Начертательная геометрия» Автор: канд.техн.наук, доцент Горетый Владимир Васильевич Gorety@mail.ru

Слайд 2

Описание слайда:

Тема: Определение натуральной величины отрезка прямой и углов его наклона к плоскостям проекций Для определения длины прямой применяют следующие методы: - метод прямоугольного треугольника; - вращение; - плоскопараллельное перемещение; - замена плоскостей проекций

Слайд 3

Описание слайда:

На рис. 1 задан отрезок прямой АВ: А(50,40,10), В(20,10,30). Найдем его длину и углы наклона к плоскостям проекций. Истинная величина отрезка прямой есть гипотенуза прямоугольного треугольника, один катет которого - проекция отрезка, а второй катет - разность удалений концов отрезка от этой плоскости проекций. Углом наклона прямой к плоскости проекций считают угол между натуральной величиной отрезка (гипотенузой прямоугольного треугольника) и проекцией отрезка на эту плоскость.

Слайд 4

Описание слайда:

2 СПОСОБЫ ПРЕОБРАЗОВАНИЯ ЧЕРТЕЖА

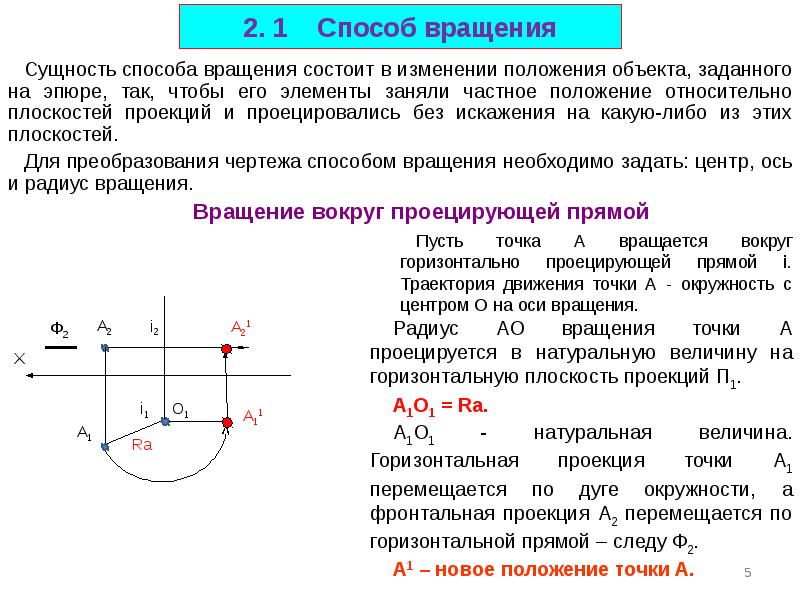

Слайд 5

Описание слайда:

2. 1 Способ вращения Сущность способа вращения состоит в изменении положения объекта, заданного на эпюре, так, чтобы его элементы заняли частное положение относительно плоскостей проекций и проецировались без искажения на какую-либо из этих плоскостей. Для преобразования чертежа способом вращения необходимо задать: центр, ось и радиус вращения. Вращение вокруг проецирующей прямой

Слайд 6

Описание слайда:

Решение: Решение: 1) Чтобы прямая проецировалась без искажения, она должна быть параллельна какой - либо плоскости проекций, т.е. одна из ее проекций должна быть параллельна оси ОХ. 2) Вращением вокруг оси iП2 фронтальную проекцию прямой B2C2 повернем в положение, параллельное оси ОХ. С2i2 , B2*С2 // OX, 3) Определив новое положение точки В, В1В1* // ОХ, отметим, что В1*С1 - натуральная величина.
