Слайд 1

Описание слайда:

Ослабление сигнала в волоконных световодах Важнейшим параметром ВС являются потери и, соответственно, ослабление сигнала. Они определяют дальность передачи по ОК и его эффективность.

Слайд 2

Описание слайда:

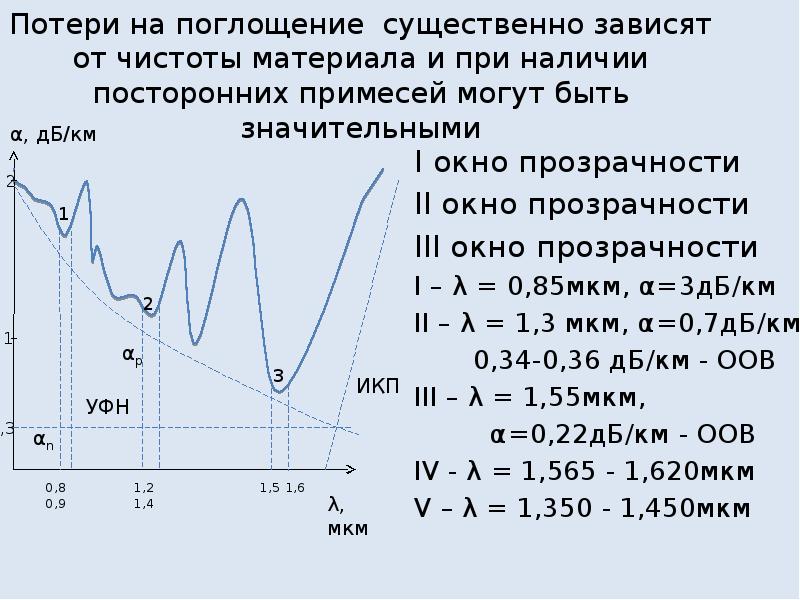

Потери на поглощение существенно зависят от чистоты материала и при наличии посторонних примесей могут быть значительными I окно прозрачности II окно прозрачности III окно прозрачности I – λ = 0,85мкм, α=3дБ/км II – λ = 1,3 мкм, α=0,7дБ/км 0,34-0,36 дБ/км - ООВ III – λ = 1,55мкм, α=0,22дБ/км - ООВ IV - λ = 1,565 - 1,620мкм V – λ = 1,350 - 1,450мкм

Слайд 3

Описание слайда:

Ослабление за счет поглощения в Ослабление за счет поглощения в инфракрасном диапазоне обусловлено собственным резонансным поглощением в УФ- и ИК-областях. Ультрафиолетовое поглощение определяет затухание в рабочем диапазоне длин волн и связано с потерями на диэлектрическую поляризацию, линейно растет с частотой и существенно зависит от свойств материала световодах (tg β). Это так называемое собственное поглощение кварца, механизм возникновения которого свя3ан с поведением диэлектрика в электрическом поле

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Pэлеевское рассеивание обусловлено существованием мелкомасштабных (по сравнению с длиной волны излучения ) флуктуации плотности или химического состава веществ. Эти флуктуации являются следствием неравновесных состояний, возникаю-щих в волокне в момент стеклования.Pэлеевское рассеивание обратно четвертой степени длины волны и характерно для неоднородностей, размеры которых менее длины волны, а расстояние между которыми достаточно велико, чтобы явление взаимодействия были исключены. Pэлеевское рассеивание обусловлено существованием мелкомасштабных (по сравнению с длиной волны излучения ) флуктуации плотности или химического состава веществ. Эти флуктуации являются следствием неравновесных состояний, возникаю-щих в волокне в момент стеклования.Pэлеевское рассеивание обратно четвертой степени длины волны и характерно для неоднородностей, размеры которых менее длины волны, а расстояние между которыми достаточно велико, чтобы явление взаимодействия были исключены.

Слайд 6

Описание слайда:

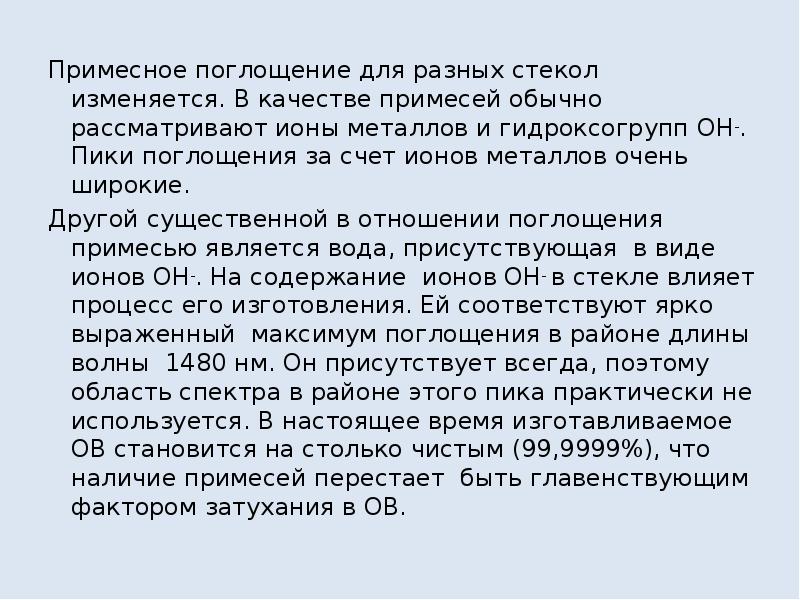

Примесное поглощение для разных стекол изменяется. В качестве примесей обычно рассматривают ионы металлов и гидроксогрупп OH-. Пики поглощения за счет ионов металлов очень широкие. Примесное поглощение для разных стекол изменяется. В качестве примесей обычно рассматривают ионы металлов и гидроксогрупп OH-. Пики поглощения за счет ионов металлов очень широкие. Другой существенной в отношении поглощения примесью является вода, присутствующая в виде ионов OH-. На содержание ионов OH- в стекле влияет процесс его изготовления. Ей соответствуют ярко выраженный максимум поглощения в районе длины волны 1480 нм. Он присутствует всегда, поэтому область спектра в районе этого пика практически не используется. В настоящее время изготавливаемое ОВ становится на столько чистым (99,9999%), что наличие примесей перестает быть главенствующим фактором затухания в ОВ.

Слайд 7

Описание слайда:

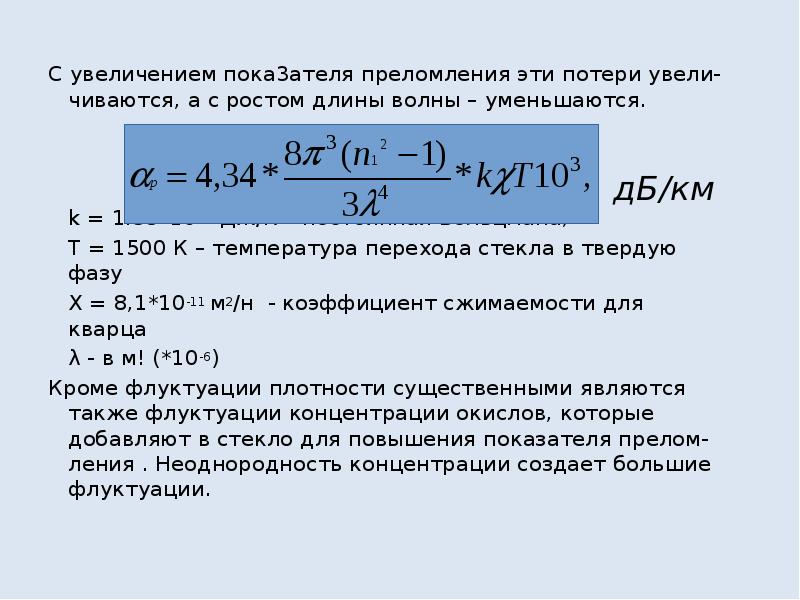

С увеличением пока3ателя преломления эти потери увели-чиваются, а с ростом длины волны – уменьшаются. С увеличением пока3ателя преломления эти потери увели-чиваются, а с ростом длины волны – уменьшаются. k = 1.38*1023 Дж/К – постоянная Больцмана, T = 1500 К – температура перехода стекла в твердую фазу Χ = 8,1*10-11 м2/н - коэффициент сжимаемости для кварца λ - в м! (*10-6) Кроме флуктуации плотности существенными являются также флуктуации концентрации окислов, которые добавляют в стекло для повышения показателя прелом-ления . Неоднородность концентрации создает большие флуктуации.

Слайд 8

Описание слайда:

Суммарные потери на Гэлеевском рассеивании зависят от длины волны по закону λ-4 и количественно могут быть оценены по формуле: Суммарные потери на Гэлеевском рассеивании зависят от длины волны по закону λ-4 и количественно могут быть оценены по формуле: где kp – коэффициент рассеивания, для кварца 0,8÷1,0 ((мкм4*дБ)/км) λ – длина волны, мкм

Слайд 9

Описание слайда:

Графически αn и αp можно представить следующим образом: Графически αn и αp можно представить следующим образом: Дополнительные потери в ОК (или колебательные) обусловлены деформацией ОВ в процессе изготовления кабелей, скруткой, изгибами волокон, а также технологическими неоднородностями в процессе изготовления волокон.

Слайд 10

Описание слайда:

Они состоят из суммы семи коэффициентов затухания: Они состоят из суммы семи коэффициентов затухания: α1 – затухание из-за приложения к ОВ термомеханических воздействий в процессе изготовления кабелей обусловлено различием коэффициентов удлинения стекол сердцевины и оболочки α

Слайд 11

Описание слайда:

α5 - возникает вследствии кручения ОВ относительно его оси(осевые напряжения скручивания); α5 - возникает вследствии кручения ОВ относительно его оси(осевые напряжения скручивания); α6 – возникает вследствие неравномерности покрывания ОВ α7 – возникает вследствие потерь в защитной оболочке ОВ α7
