Слайд 1


Особливості функціонування лінійних та нелінійних кіл Зворотні зв'язки в електричних колах
Описание слайда:
Особливості функціонування лінійних та нелінійних кіл Зворотні зв'язки в електричних колах

Слайд 2


Вихідна схема кола з зворотнім зв'язком (ЗЗ)
Описание слайда:
Вихідна схема кола з зворотнім зв'язком (ЗЗ)

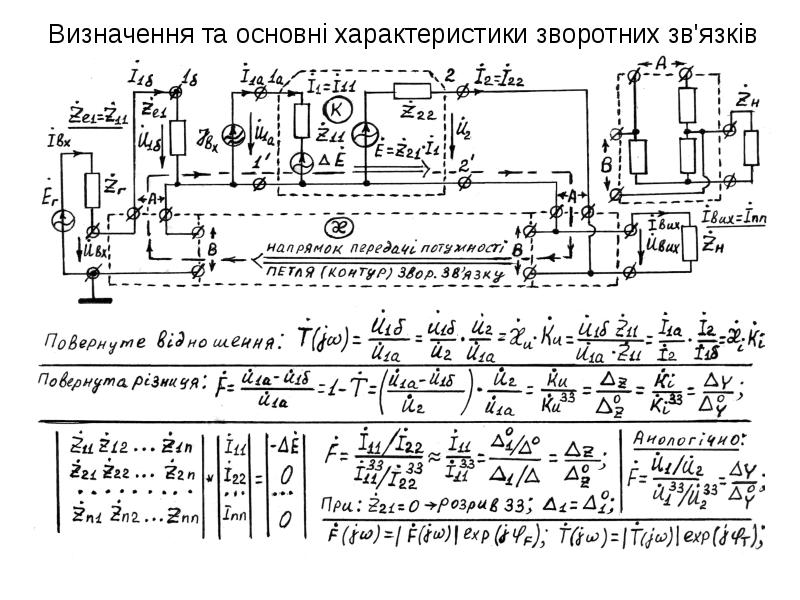

Слайд 3


Визначення та основні характеристики зворотних зв'язків
Описание слайда:
Визначення та основні характеристики зворотних зв'язків

Слайд 4


Властивості та характерні співвідношення для різних видів ЗЗ
Описание слайда:
Властивості та характерні співвідношення для різних видів ЗЗ

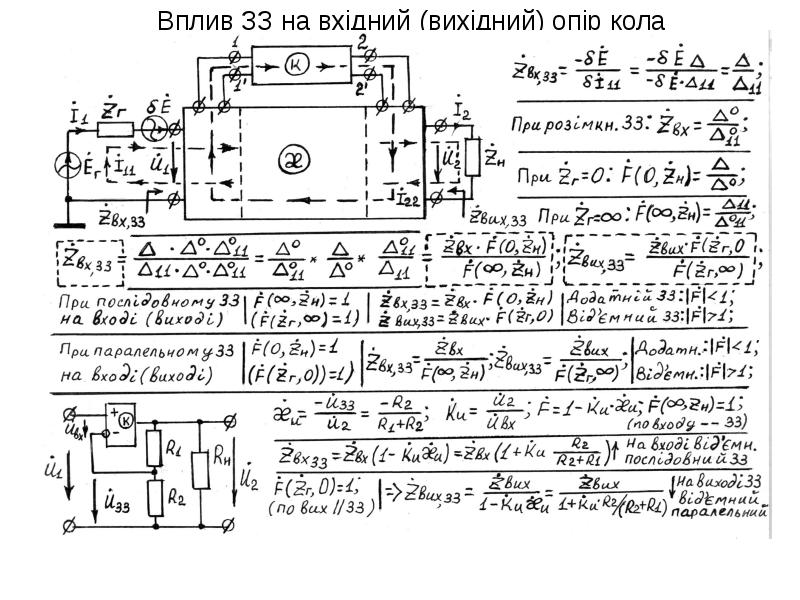

Слайд 5


Вплив ЗЗ на вхідний (вихідний) опір кола
Описание слайда:
Вплив ЗЗ на вхідний (вихідний) опір кола

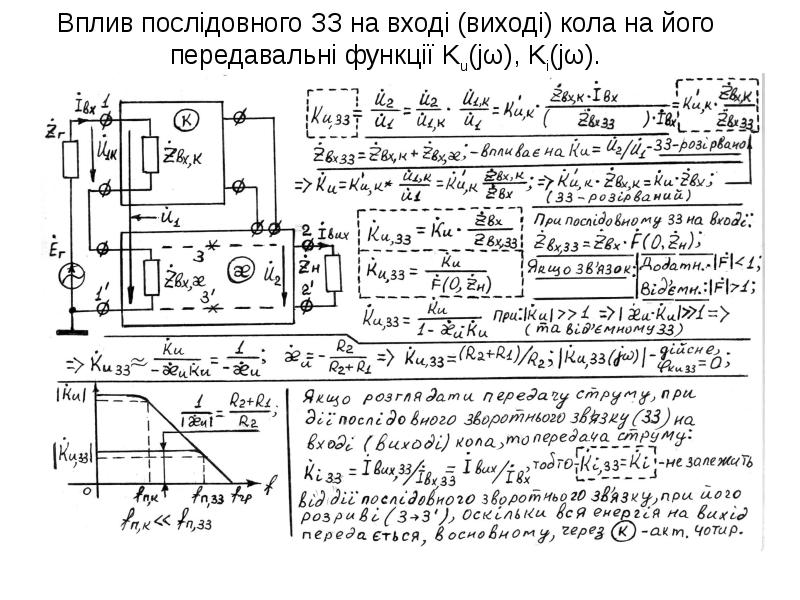

Слайд 6


Вплив послідовного ЗЗ на вході (виході) кола на його передавальні функції Ku(jω), Ki(jω).
Описание слайда:
Вплив послідовного ЗЗ на вході (виході) кола на його передавальні функції Ku(jω), Ki(jω).

Слайд 7


Вплив паралельного ЗЗ на вході (виході) кола на його передавальні функції Ku(jω), Ki(jω).
Описание слайда:
Вплив паралельного ЗЗ на вході (виході) кола на його передавальні функції Ku(jω), Ki(jω).

Слайд 8


Особливості функціонування лінійних та нелінійних кіл. Зворотні зв'язки в електричних колах, слайд №8
Описание слайда:
