Слайд 1

Описание слайда:

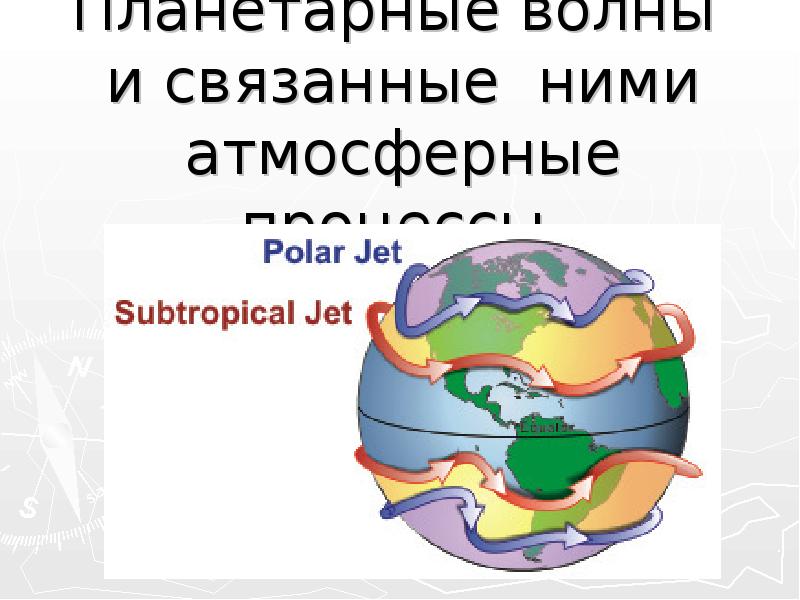

Планетарные волны и связанные ними атмосферные процессы

Слайд 2

Описание слайда:

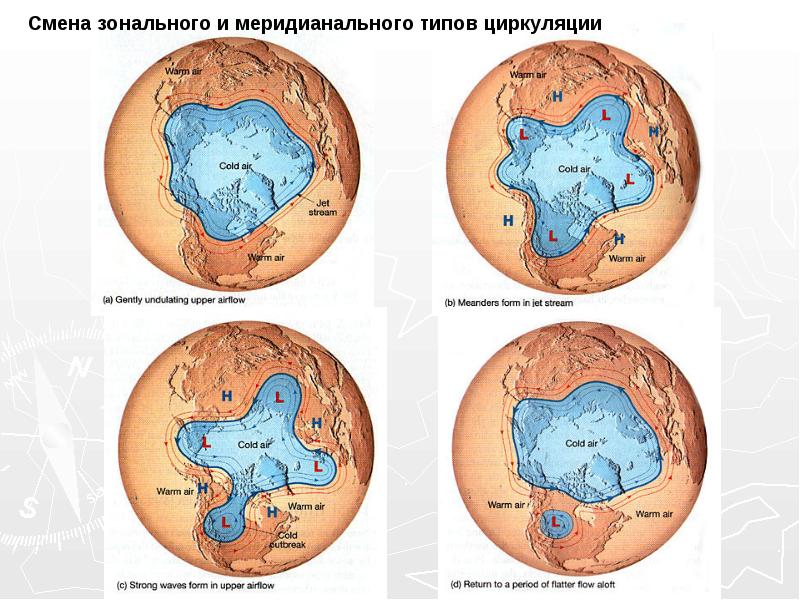

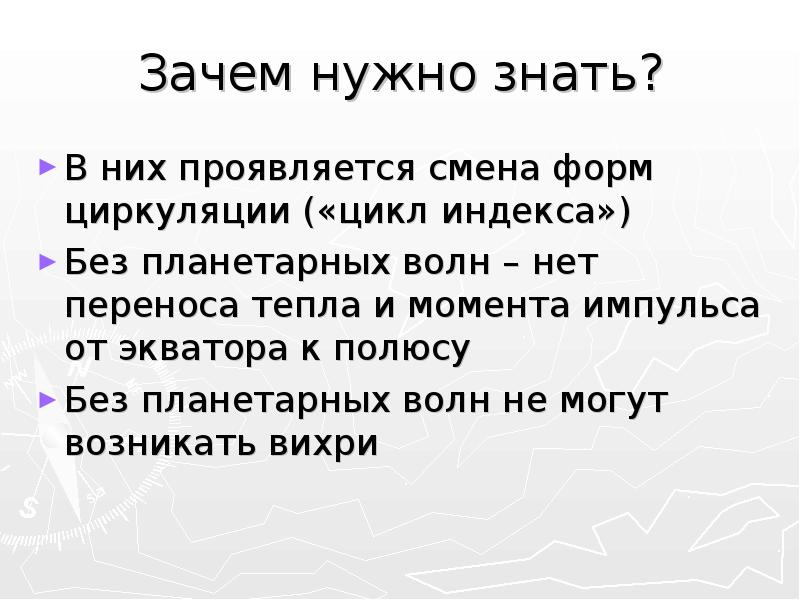

Зачем нужно знать? В них проявляется смена форм циркуляции («цикл индекса») Без планетарных волн – нет переноса тепла и момента импульса от экватора к полюсу Без планетарных волн не могут возникать вихри

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Зональная циркуляция – это эффект осреднения горизонтальной, переносящей тепло и момент

Слайд 5

Описание слайда:

Возникновение вихрей из волн

Слайд 6

Описание слайда:

Волны Россби, 1939

Слайд 7

Описание слайда:

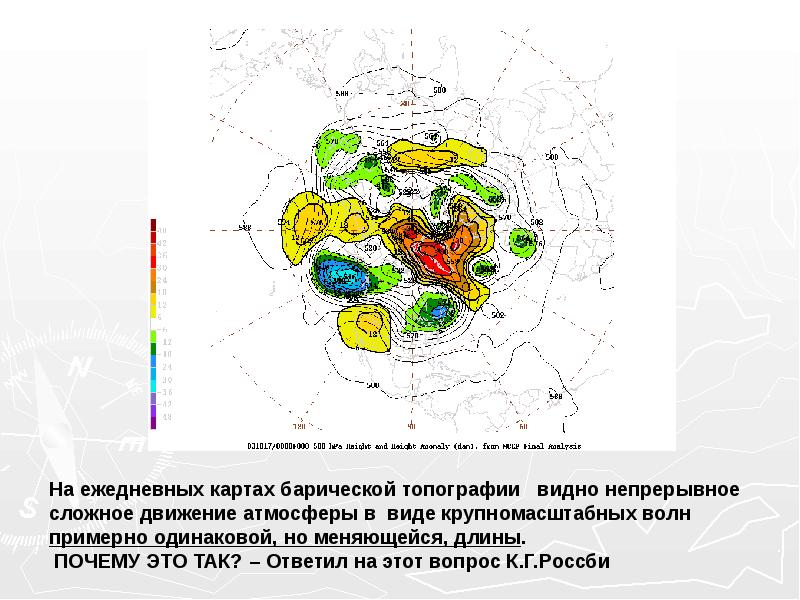

Слайд 8

Описание слайда:

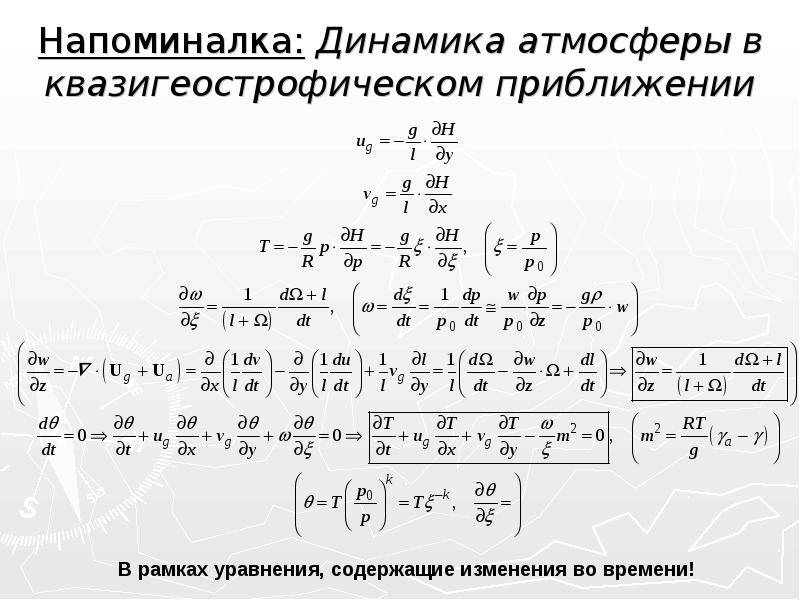

Напоминалка: Динамика атмосферы в квазигеострофическом приближении

Слайд 9

Описание слайда:

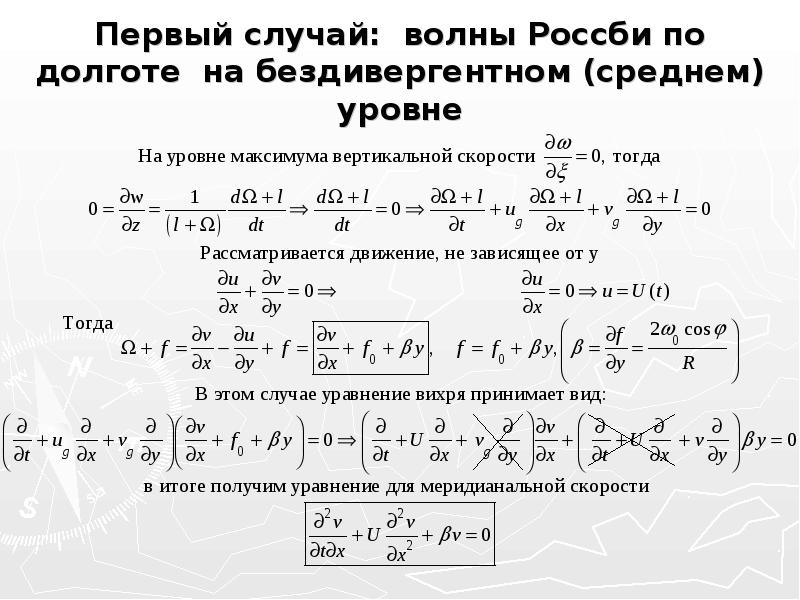

Первый случай: волны Россби по долготе на бездивергентном (среднем) уровне

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

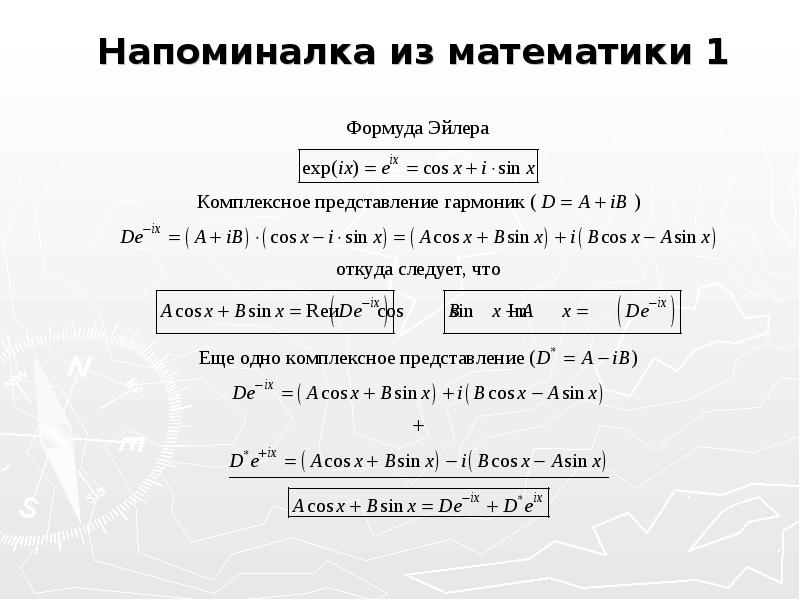

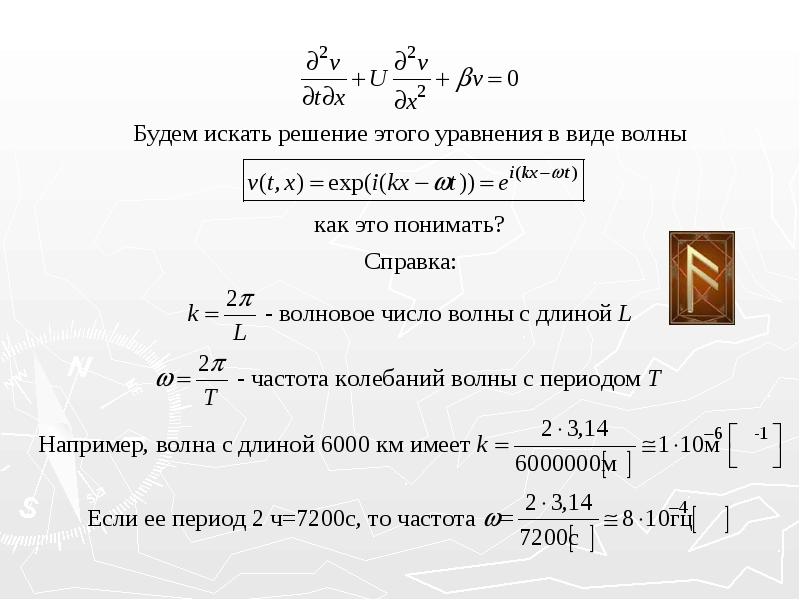

Напоминалка из математики 1

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

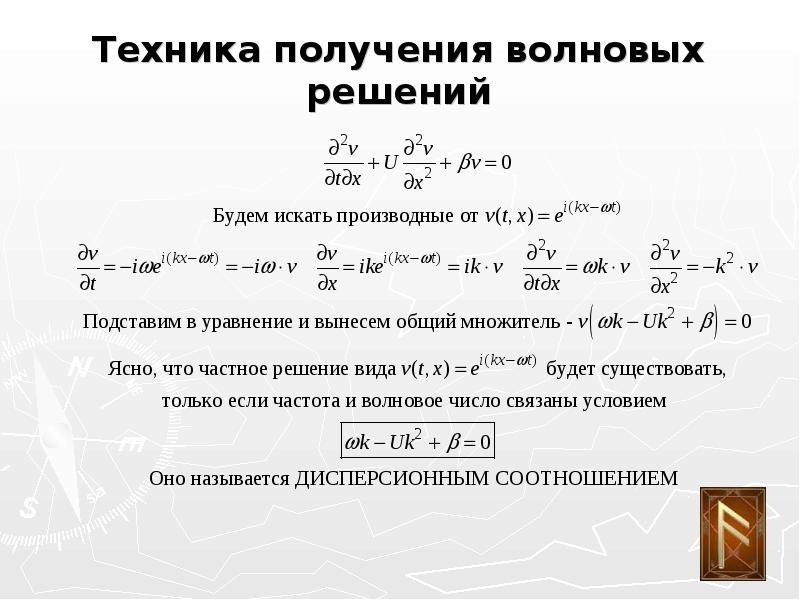

Техника получения волновых решений

Слайд 15

Описание слайда:

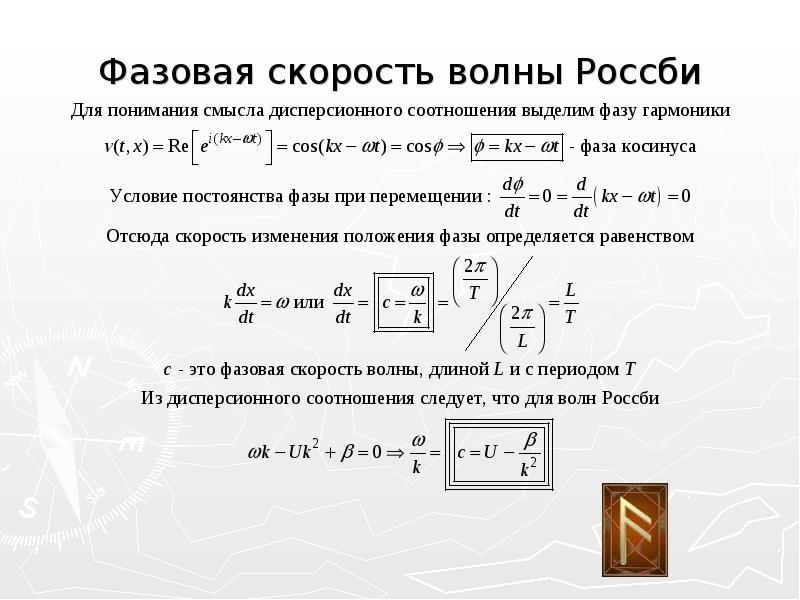

Фазовая скорость волны Россби

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

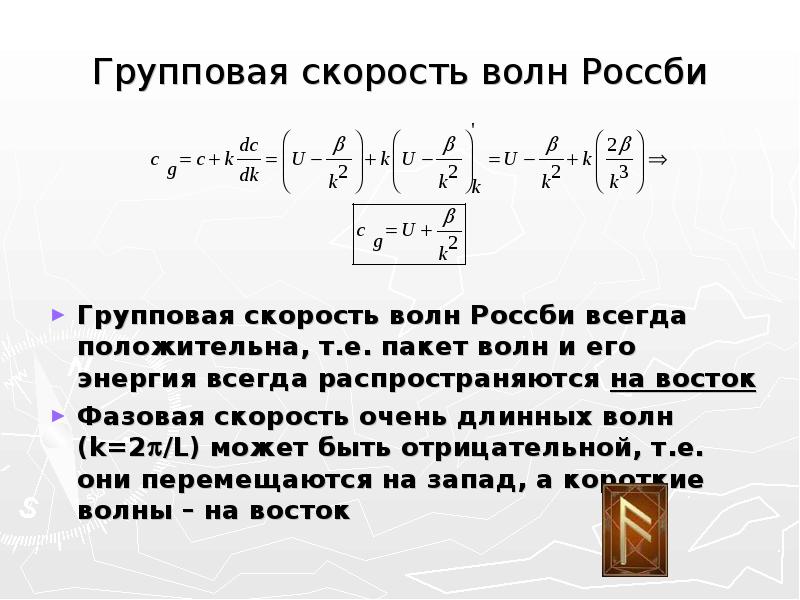

Групповая скорость волн Россби Групповая скорость волн Россби всегда положительна, т.е. пакет волн и его энергия всегда распространяются на восток Фазовая скорость очень длинных волн (k=2/L) может быть отрицательной, т.е. они перемещаются на запад, а короткие волны – на восток

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

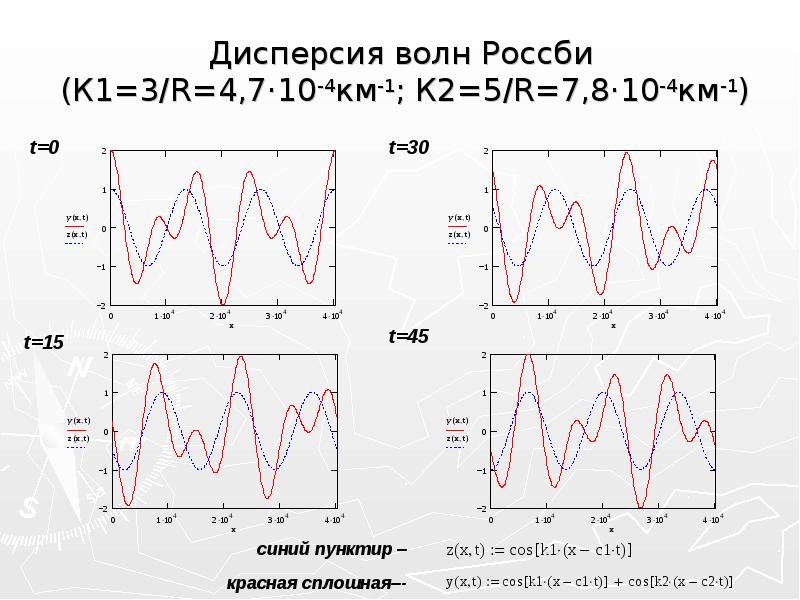

Дисперсия волн Россби (К1=3/R=4,7·10-4км-1; К2=5/R=7,8·10-4км-1)

Слайд 20

Описание слайда:

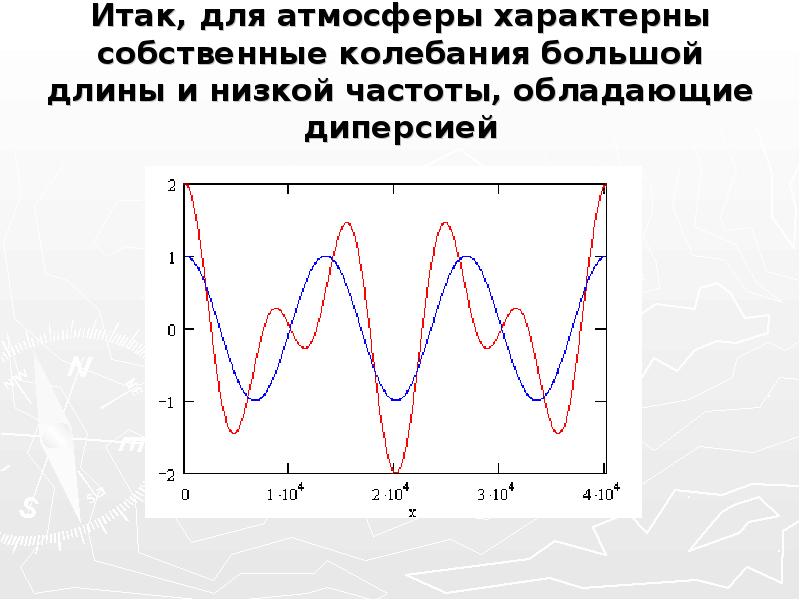

Итак, для атмосферы характерны собственные колебания большой длины и низкой частоты, обладающие диперсией

Слайд 21

Описание слайда:

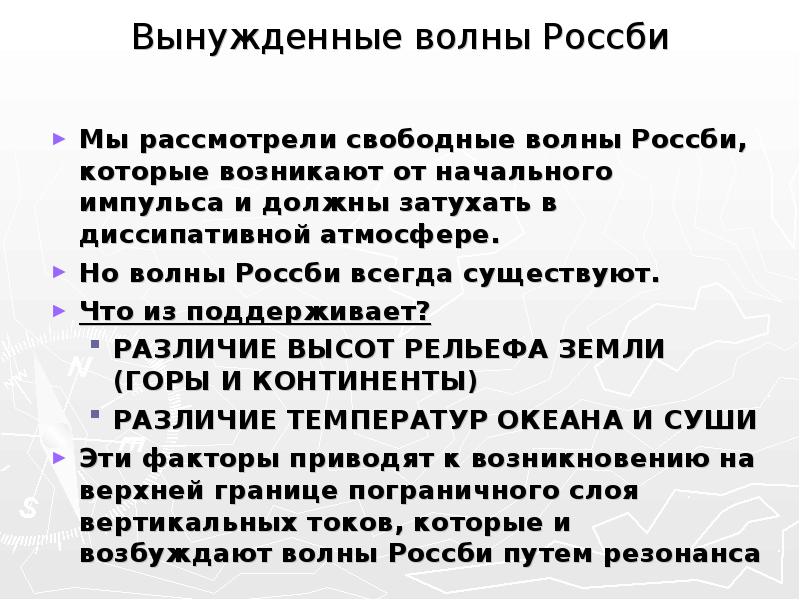

Вынужденные волны Россби Мы рассмотрели свободные волны Россби, которые возникают от начального импульса и должны затухать в диссипативной атмосфере. Но волны Россби всегда существуют. Что из поддерживает? РАЗЛИЧИЕ ВЫСОТ РЕЛЬЕФА ЗЕМЛИ (ГОРЫ И КОНТИНЕНТЫ) РАЗЛИЧИЕ ТЕМПЕРАТУР ОКЕАНА И СУШИ Эти факторы приводят к возникновению на верхней границе пограничного слоя вертикальных токов, которые и возбуждают волны Россби путем резонанса

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

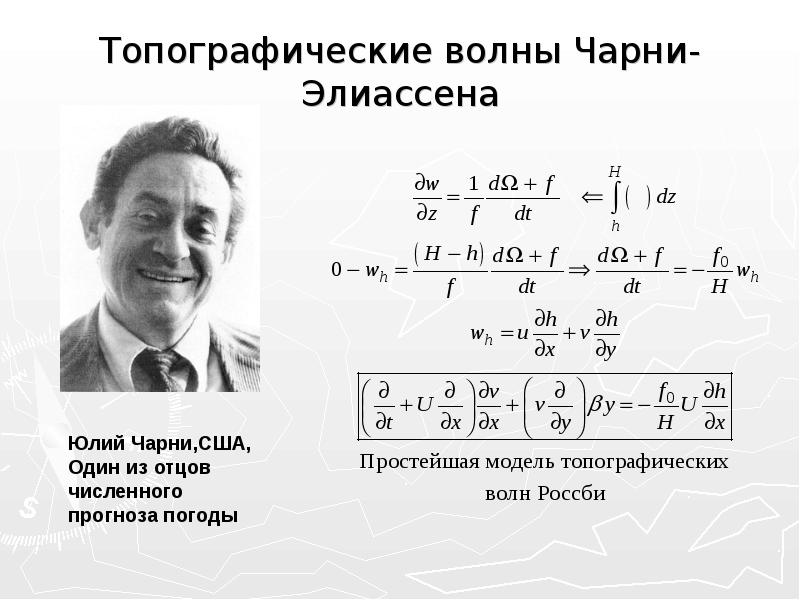

Топографические волны Чарни-Элиассена

Слайд 25

Описание слайда:

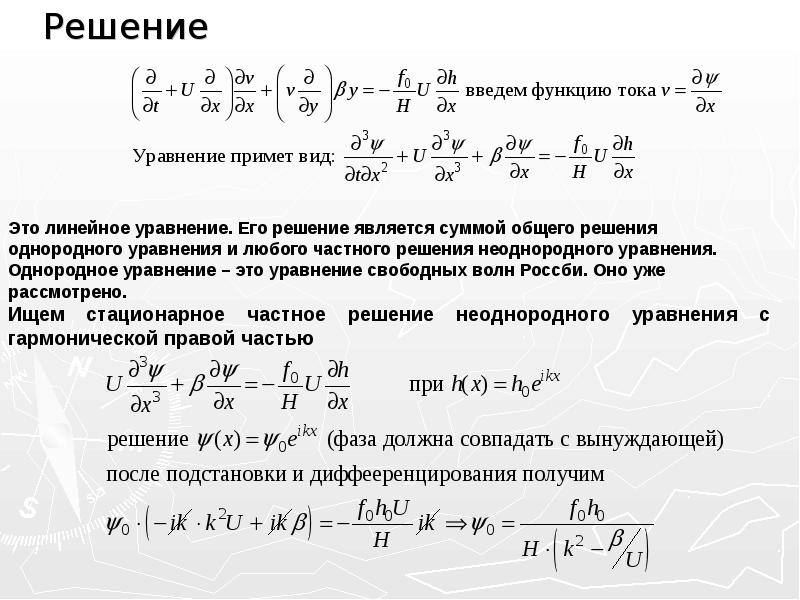

Решение

Слайд 26

Описание слайда:

Особенности вынужденных топографией волн Россби Наличие резонансных волновых чисел, амплитуды которых резко усиливаются Наличие противоположной реакции длинных и коротких волн на топографическое возбуждение: Волны длиннее резонансных (К2/U) выгибаются вверх над возвышенностями

Слайд 27

Описание слайда:

Граничные волновые числа и длины волн.

Слайд 28

Описание слайда:

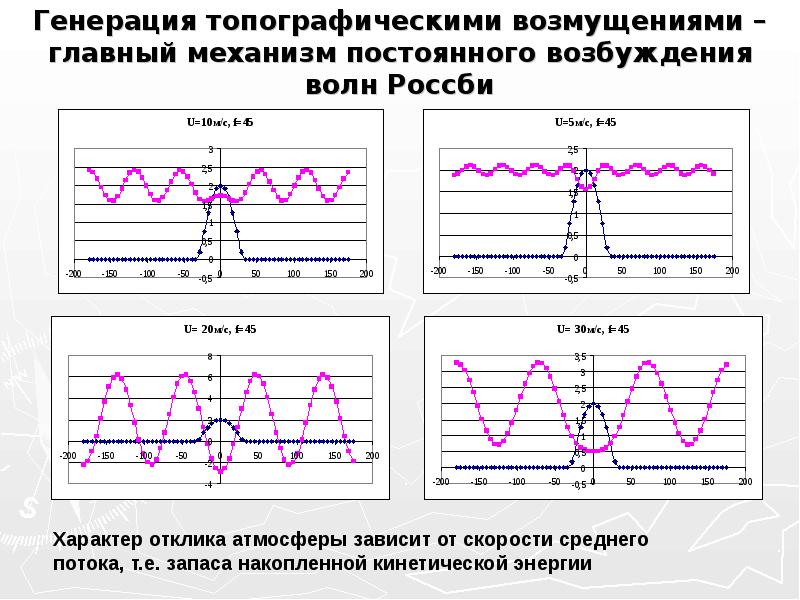

Генерация топографическими возмущениями – главный механизм постоянного возбуждения волн Россби

Слайд 29

Описание слайда:

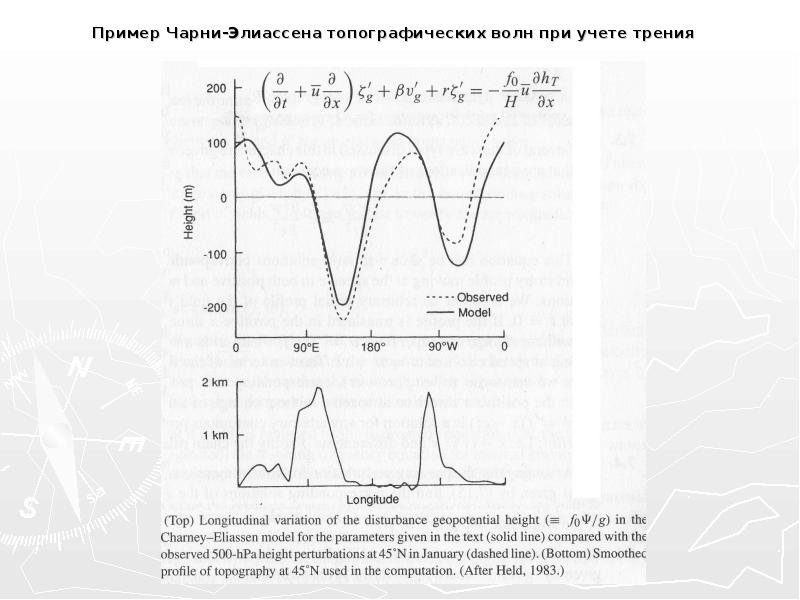

Пример Чарни-Элиассена топографических волн при учете трения

Слайд 30

Описание слайда:

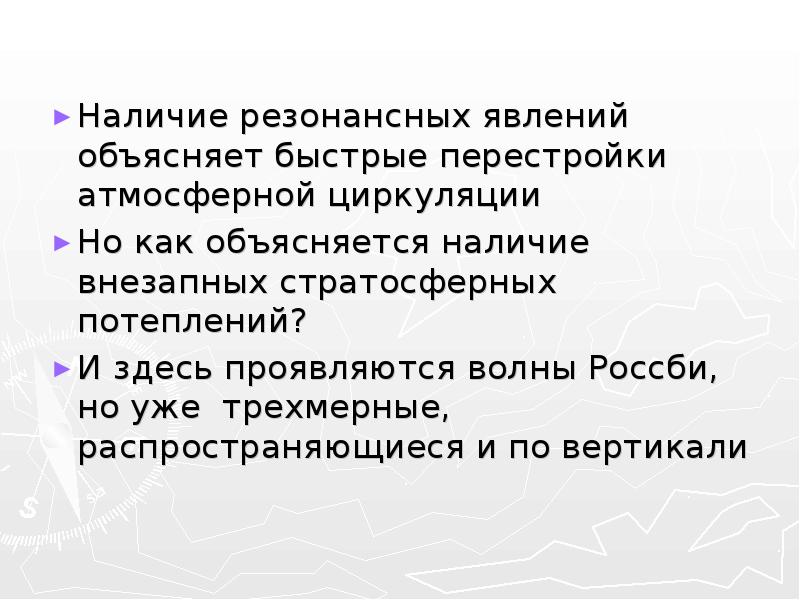

Наличие резонансных явлений объясняет быстрые перестройки атмосферной циркуляции Наличие резонансных явлений объясняет быстрые перестройки атмосферной циркуляции Но как объясняется наличие внезапных стратосферных потеплений? И здесь проявляются волны Россби, но уже трехмерные, распространяющиеся и по вертикали

Слайд 31

Описание слайда:

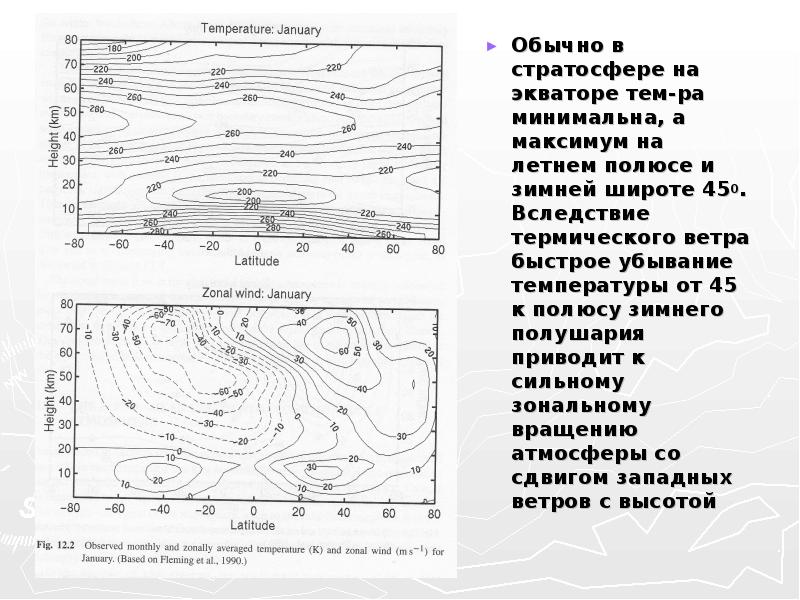

Обычно в стратосфере на экваторе тем-ра минимальна, а максимум на летнем полюсе и зимней широте 450. Вследствие термического ветра быстрое убывание температуры от 45 к полюсу зимнего полушария приводит к сильному зональному вращению атмосферы со сдвигом западных ветров с высотой Обычно в стратосфере на экваторе тем-ра минимальна, а максимум на летнем полюсе и зимней широте 450. Вследствие термического ветра быстрое убывание температуры от 45 к полюсу зимнего полушария приводит к сильному зональному вращению атмосферы со сдвигом западных ветров с высотой

Слайд 32

Описание слайда:

Справка – что такое стратосферные потепления? Однако примерно через год нормальная картина зимней стратосферы (11 февраля 1979) Внезапно разрушается, за несколько дней причем в самой середине зимы (16 февраля 1979) На рис. Показан распад стратосферного циклона ( волна с в.ч.1) с образованием сначала дуплета А потом двух циклонов (волна с в.ч. 2) См. след слайд

Слайд 33

Описание слайда:

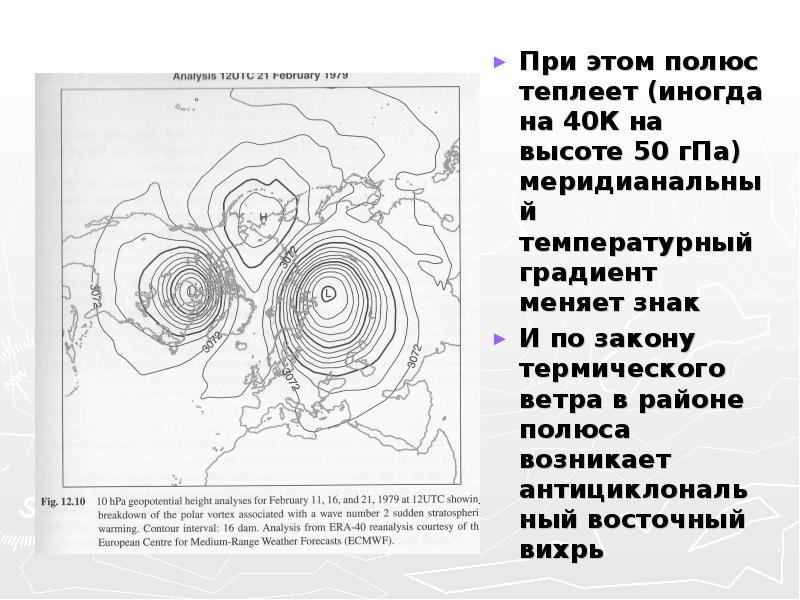

При этом полюс теплеет (иногда на 40К на высоте 50 гПа) меридианальный температурный градиент меняет знак При этом полюс теплеет (иногда на 40К на высоте 50 гПа) меридианальный температурный градиент меняет знак И по закону термического ветра в районе полюса возникает антициклональный восточный вихрь

Слайд 34

Описание слайда:

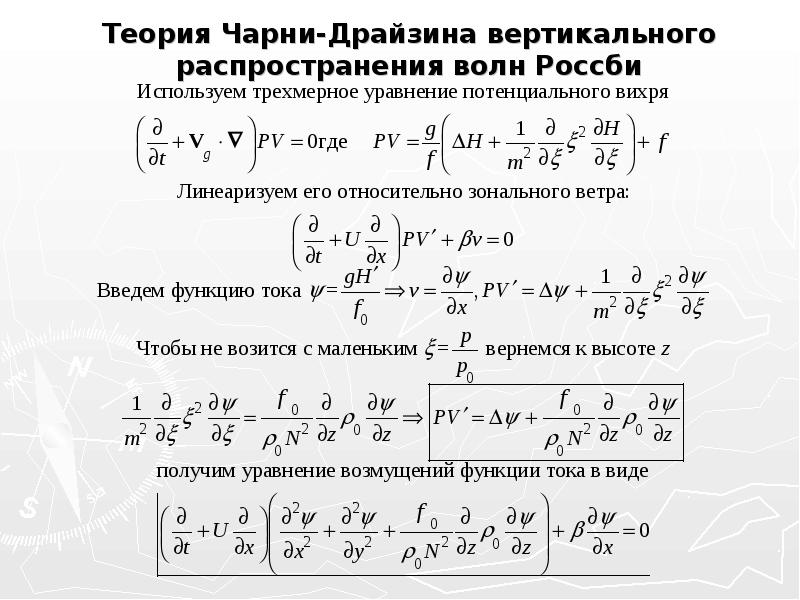

Теория Чарни-Драйзина вертикального распространения волн Россби

Слайд 35

Описание слайда:

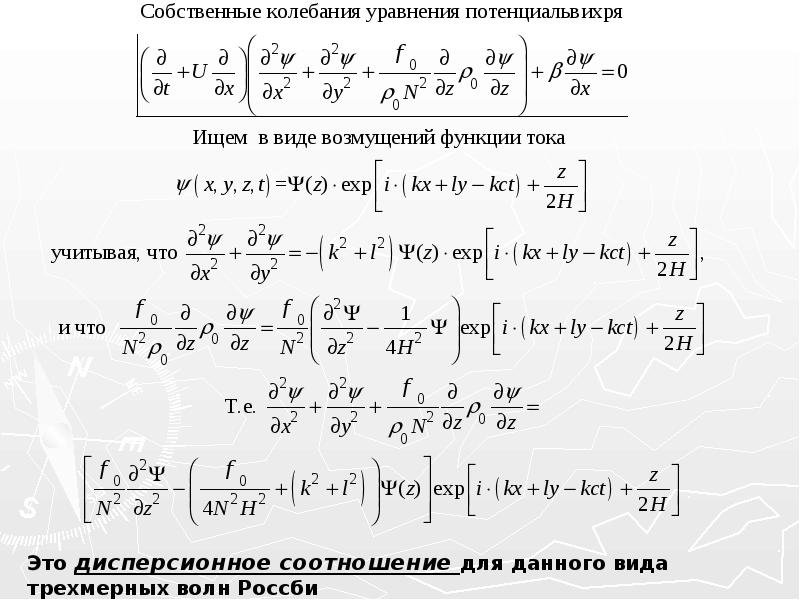

Слайд 36

Описание слайда:

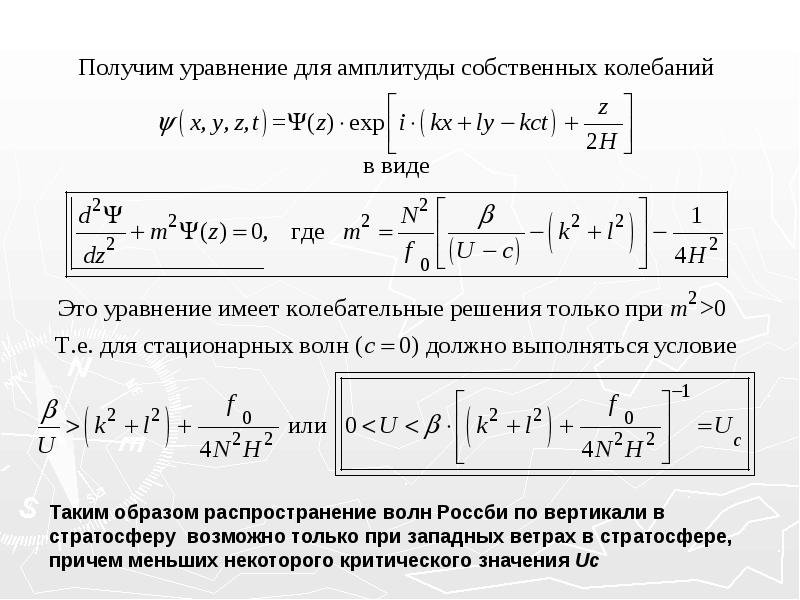

Слайд 37

Описание слайда:

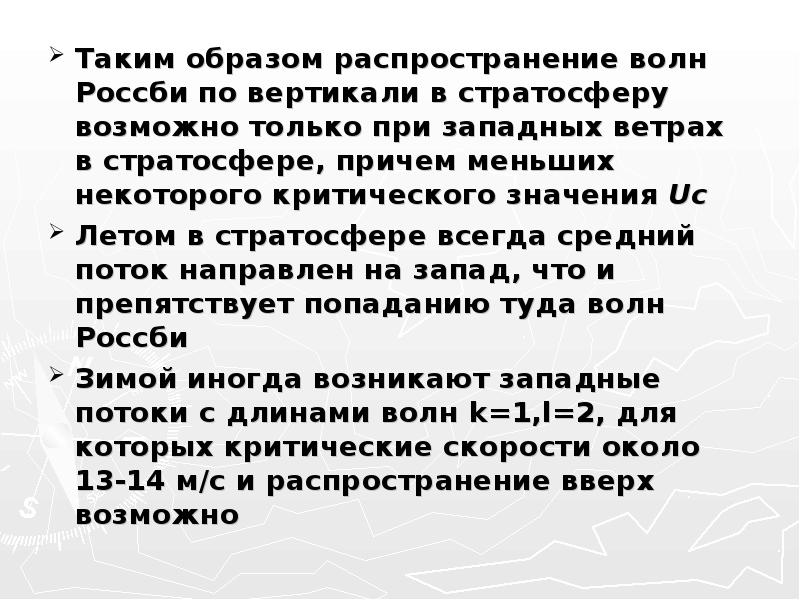

Таким образом распространение волн Россби по вертикали в стратосферу возможно только при западных ветрах в стратосфере, причем меньших некоторого критического значения Uc Таким образом распространение волн Россби по вертикали в стратосферу возможно только при западных ветрах в стратосфере, причем меньших некоторого критического значения Uc Летом в стратосфере всегда средний поток направлен на запад, что и препятствует попаданию туда волн Россби Зимой иногда возникают западные потоки с длинами волн k=1,l=2, для которых критические скорости около 13-14 м/с и распространение вверх возможно
