Слайд 1


MATLAB Побудова графіків
Описание слайда:
MATLAB Побудова графіків

Слайд 2

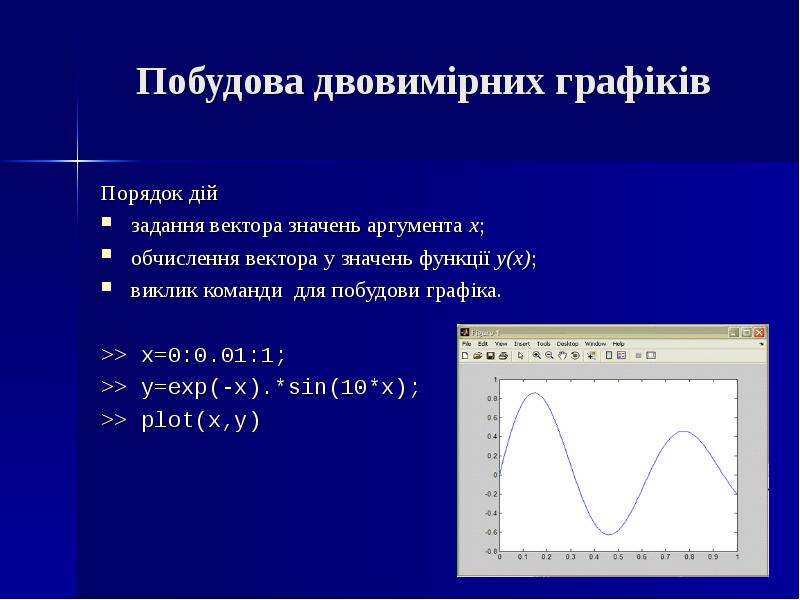

Побудова двовимірних графіків Порядок дій задання вектора значень аргумента x; обчислення вектора y значень функції y(x); виклик команди для побудови...
Описание слайда:
Побудова двовимірних графіків Порядок дій задання вектора значень аргумента x; обчислення вектора y значень функції y(x); виклик команди для побудови графіка. >> x=0:0.01:1; >> y=exp(-x).*sin(10*x); >> plot(x,y)

Слайд 3

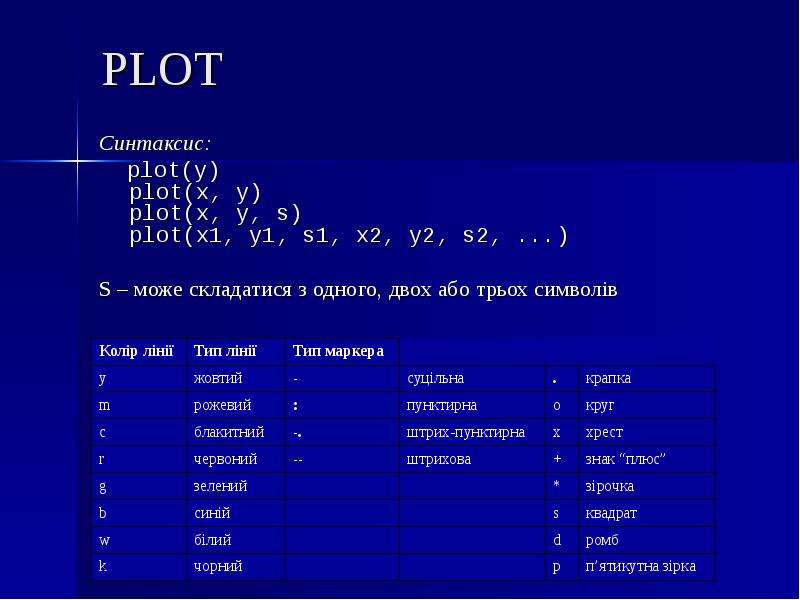

PLOT Синтаксис: plot(y) plot(x, y) plot(x, y, s) plot(x1, y1, s1, x2, y2, s2, ...) S – може складатися з одного, двох або трьох символів
Описание слайда:
PLOT Синтаксис: plot(y) plot(x, y) plot(x, y, s) plot(x1, y1, s1, x2, y2, s2, ...) S – може складатися з одного, двох або трьох символів

Слайд 4

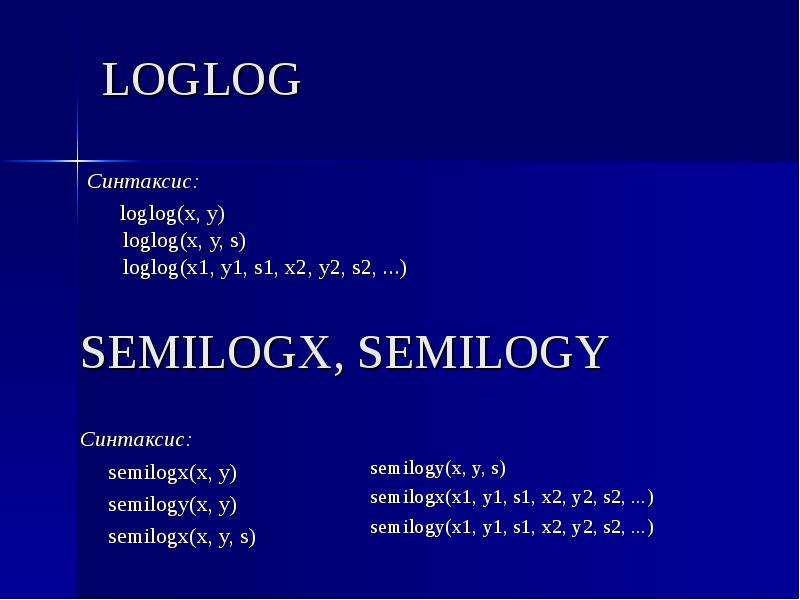

LOGLOG Синтаксис: loglog(x, y) loglog(x, y, s) loglog(x1, y1, s1, x2, y2, s2, ...)
Описание слайда:
LOGLOG Синтаксис: loglog(x, y) loglog(x, y, s) loglog(x1, y1, s1, x2, y2, s2, ...)

Слайд 5

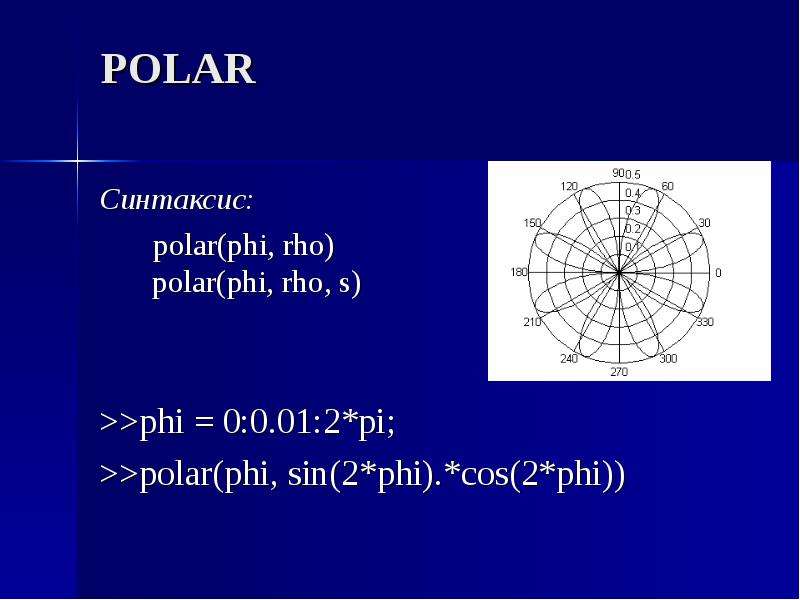

POLAR Синтаксис: polar(phi, rho) polar(phi, rho, s) >>phi = 0:0.01:2*pi; >>polar(phi, sin(2*phi).*cos(2*phi))
Описание слайда:
POLAR Синтаксис: polar(phi, rho) polar(phi, rho, s) >>phi = 0:0.01:2*pi; >>polar(phi, sin(2*phi).*cos(2*phi))

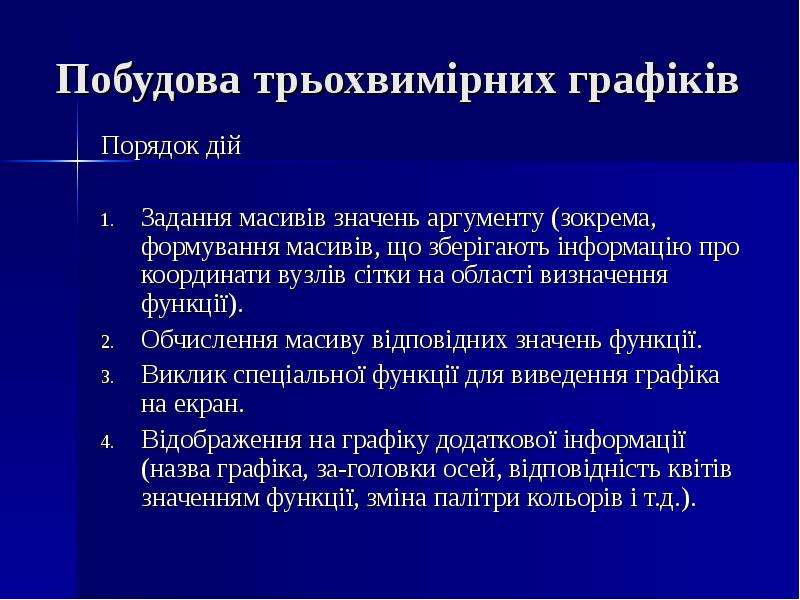

Слайд 6


Побудова трьохвимірних графіків Порядок дій Задання масивів значень аргументу (зокрема, формування масивів, що зберігають інформацію про координати...
Описание слайда:
Побудова трьохвимірних графіків Порядок дій Задання масивів значень аргументу (зокрема, формування масивів, що зберігають інформацію про координати вузлів сітки на області визначення функції). Обчислення масиву відповідних значень функції. Виклик спеціальної функції для виведення графіка на екран. Відображення на графіку додаткової інформації (назва графіка, за-головки осей, відповідність квітів значенням функції, зміна палітри кольорів і т.д.).

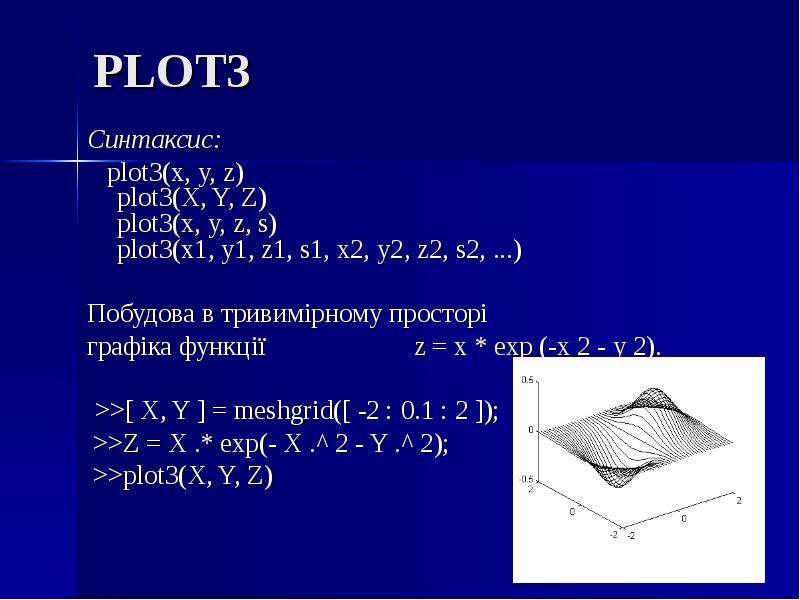

Слайд 7


PLOT3 Синтаксис: plot3(x, y, z) plot3(X, Y, Z) plot3(x, y, z, s) plot3(x1, y1, z1, s1, x2, y2, z2, s2, ...) Побудова в тривимірному просторі графіка...
Описание слайда:
PLOT3 Синтаксис: plot3(x, y, z) plot3(X, Y, Z) plot3(x, y, z, s) plot3(x1, y1, z1, s1, x2, y2, z2, s2, ...) Побудова в тривимірному просторі графіка функції z = x * exp (-x 2 - y 2). >>[ X, Y ] = meshgrid([ -2 : 0.1 : 2 ]); >>Z = X .* exp(- X .^ 2 - Y .^ 2); >>plot3(X, Y, Z)

Слайд 8

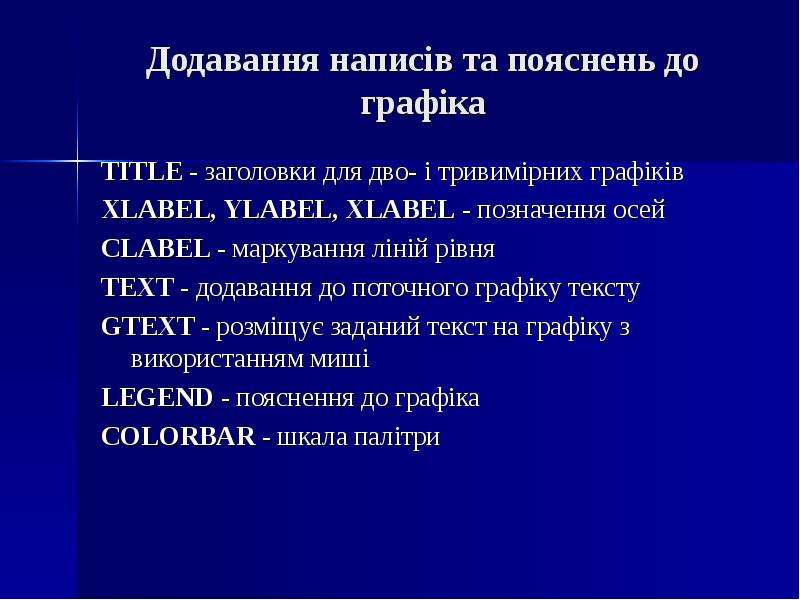

Додавання написів та пояснень до графіка TITLE - заголовки для дво- і тривимірних графіків XLABEL, YLABEL, XLABEL - позначення осей CLABEL -...
Описание слайда:
Додавання написів та пояснень до графіка TITLE - заголовки для дво- і тривимірних графіків XLABEL, YLABEL, XLABEL - позначення осей CLABEL - маркування ліній рівня TEXT - додавання до поточного графіку тексту GTEXT - розміщує заданий текст на графіку з використанням миші LEGEND - пояснення до графіка COLORBAR - шкала палітри

Слайд 9

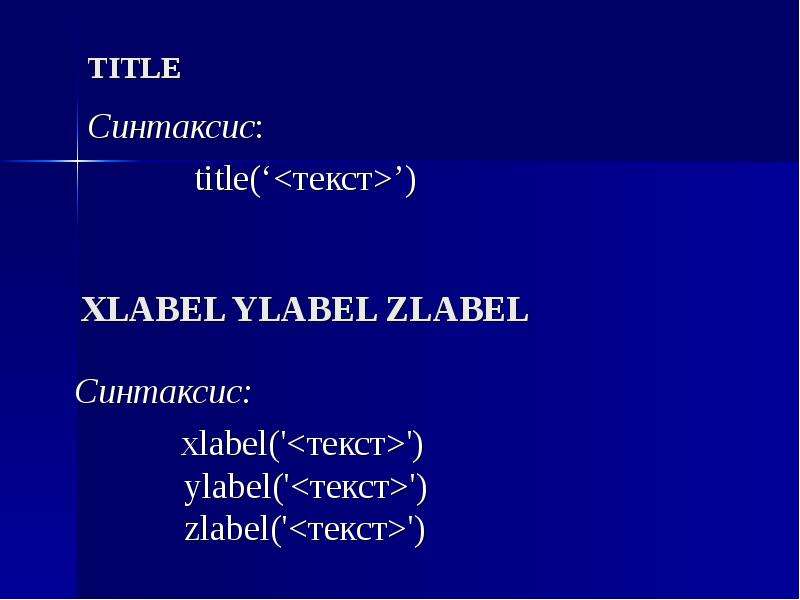

TITLE Синтаксис: title(‘’)
Описание слайда:
TITLE Синтаксис: title(‘’)

Слайд 10

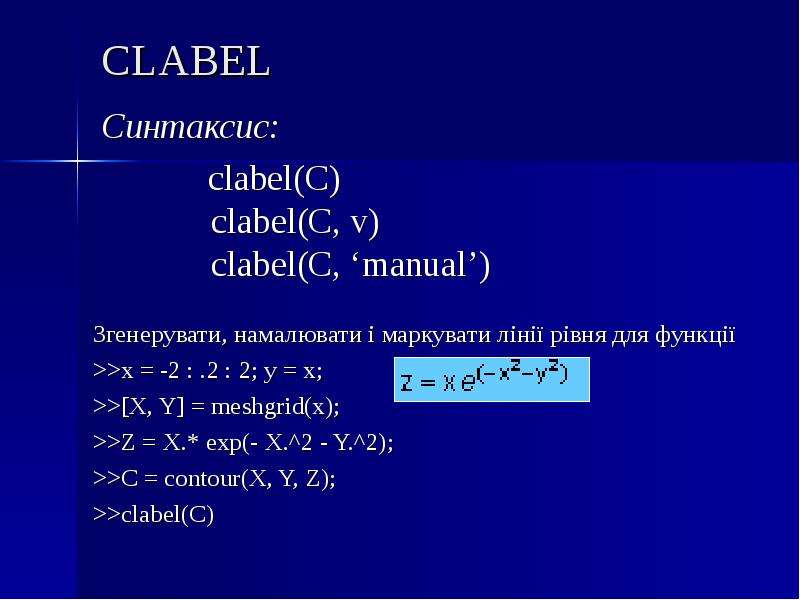

CLABEL Синтаксис: clabel(C) clabel(C, v) clabel(C, ‘manual’)
Описание слайда:
CLABEL Синтаксис: clabel(C) clabel(C, v) clabel(C, ‘manual’)

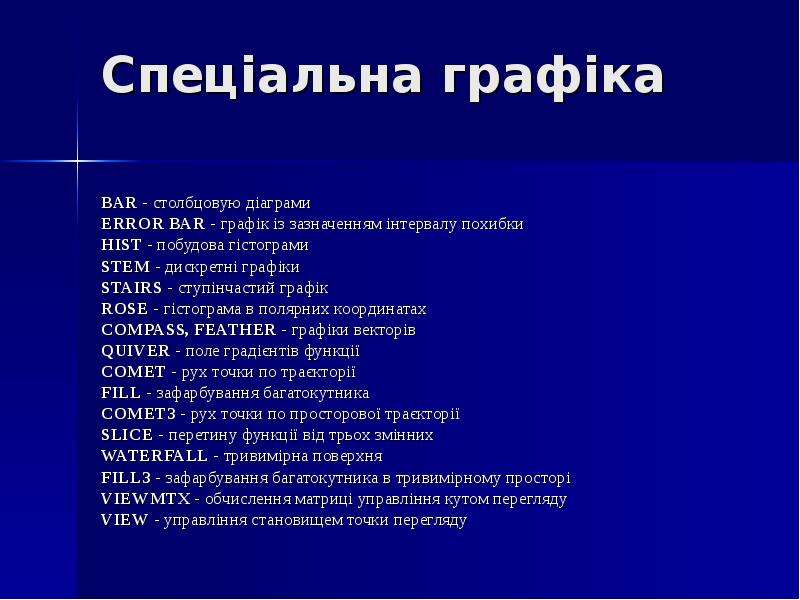

Слайд 11


Спеціальна графіка BAR - столбцовую діаграми ERROR BAR - графік із зазначенням інтервалу похибки HIST - побудова гістограми STEM - дискретні графіки...
Описание слайда:
Спеціальна графіка BAR - столбцовую діаграми ERROR BAR - графік із зазначенням інтервалу похибки HIST - побудова гістограми STEM - дискретні графіки STAIRS - ступінчастий графік ROSE - гістограма в полярних координатах COMPASS, FEATHER - графіки векторів QUIVER - поле градієнтів функції COMET - рух точки по траєкторії FILL - зафарбування багатокутника COMET3 - рух точки по просторової траєкторії SLICE - перетину функції від трьох змінних WATERFALL - тривимірна поверхня FILL3 - зафарбування багатокутника в тривимірному просторі VIEWMTX - обчислення матриці управління кутом перегляду VIEW - управління становищем точки перегляду
