Слайд 1

Описание слайда:

Основы микроэлектроники Лекция 2 Полупроводниковые приборы

Слайд 2

Описание слайда:

Области электроники

Слайд 3

Описание слайда:

План лекции ► Общие сведения о полупроводниках ► Полупроводниковый диод ► Биполярный транзистор

Слайд 4

Описание слайда:

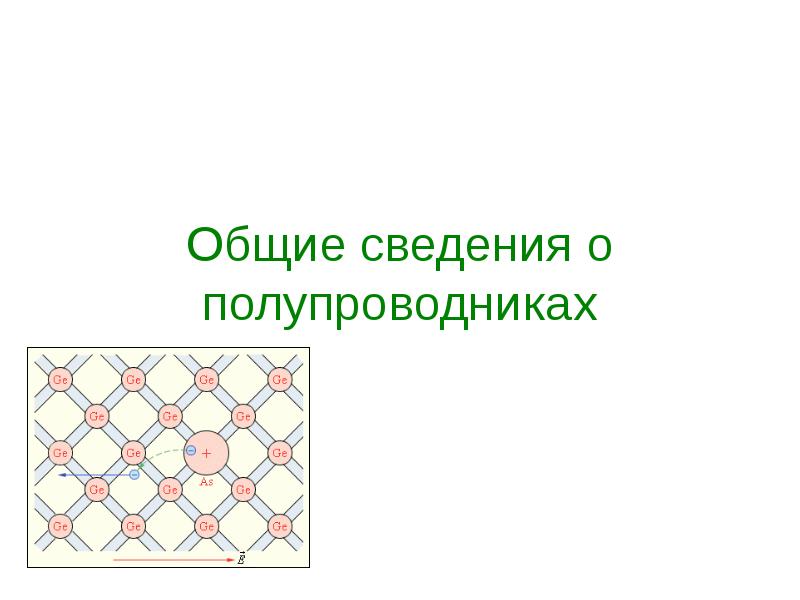

Общие сведения о полупроводниках

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

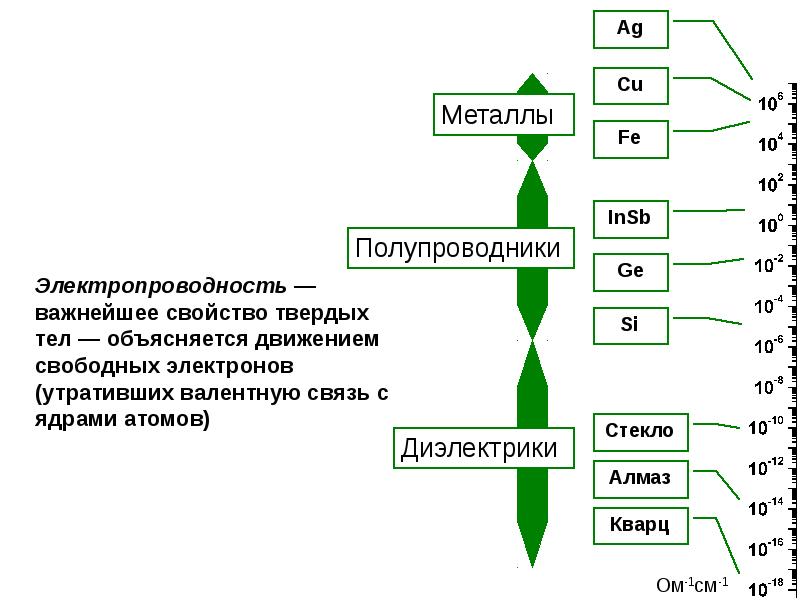

Собственные полупроводники Собственными полупроводниками называются полупроводники, не содержащие примесей, влияющих на их электропроводность

Слайд 7

Описание слайда:

Примесные полупроводники Примесные полупроводники, электропроводность которых определяется примесями, обладают резко выраженной электронной или дырочной электропроводностями.

Слайд 8

Описание слайда:

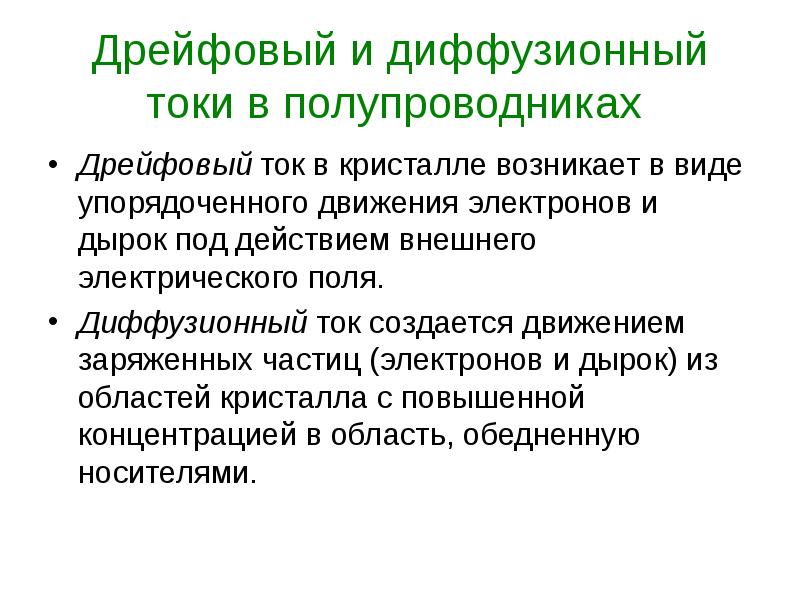

Дрейфовый и диффузионный токи в полупроводниках Дрейфовый ток в кристалле возникает в виде упорядоченного движения электронов и дырок под действием внешнего электрического поля. Диффузионный ток создается движением заряженных частиц (электронов и дырок) из областей кристалла с повышенной концентрацией в область, обедненную носителями.

Слайд 9

Описание слайда:

Электронно-дырочный переход Электронно-дырочным или р-n переходом называется тонкий приконтактный слой между двумя частями полупроводникового кристалла, одна из которых обладает электронной, а другая — дырочной электропроводностью.

Слайд 10

Описание слайда:

Полупроводниковый диод

Слайд 11

Описание слайда:

Полупроводниковый диод Полупроводниковым диодом называется прибор, содержащий элемент с одним р-n переходом. Принцип действия диодов основан на использовании односторонней электропроводности.

Слайд 12

Описание слайда:

Однополупериодный выпрямитель (четвертьмост) Полный мост

Слайд 13

Описание слайда:

Биполярный транзистор

Слайд 14

Описание слайда:

Биполярный транзистор Биполярным транзистором называется полупроводниковый прибор, кристалл которого выполнен с двумя взаимодействующими р-n переходами.

Слайд 15

Описание слайда:

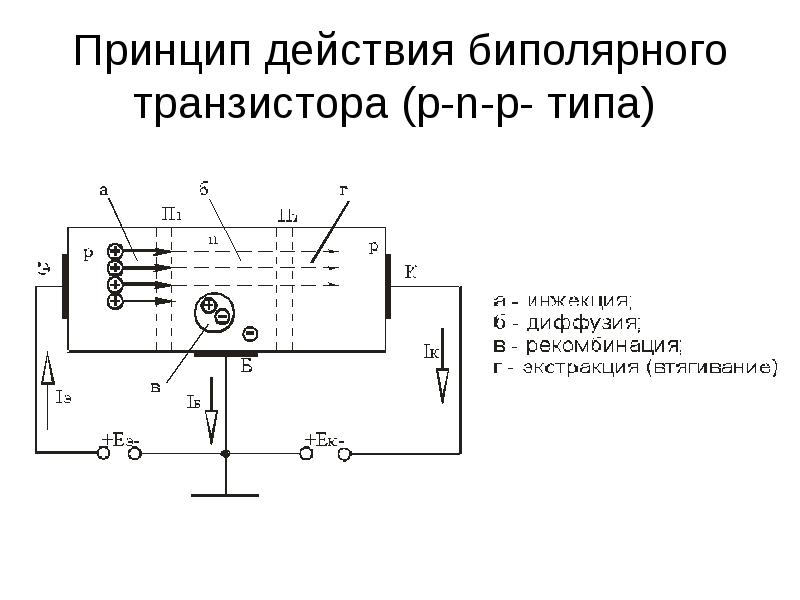

Принцип действия биполярного транзистора (р-n-р- типа)

Слайд 16

Описание слайда:

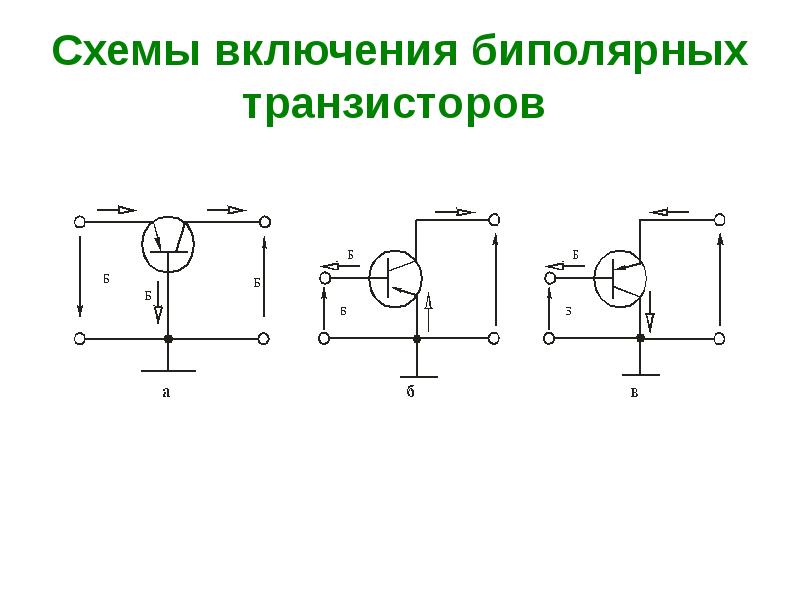

Схемы включения биполярных транзисторов

Слайд 17

Описание слайда:

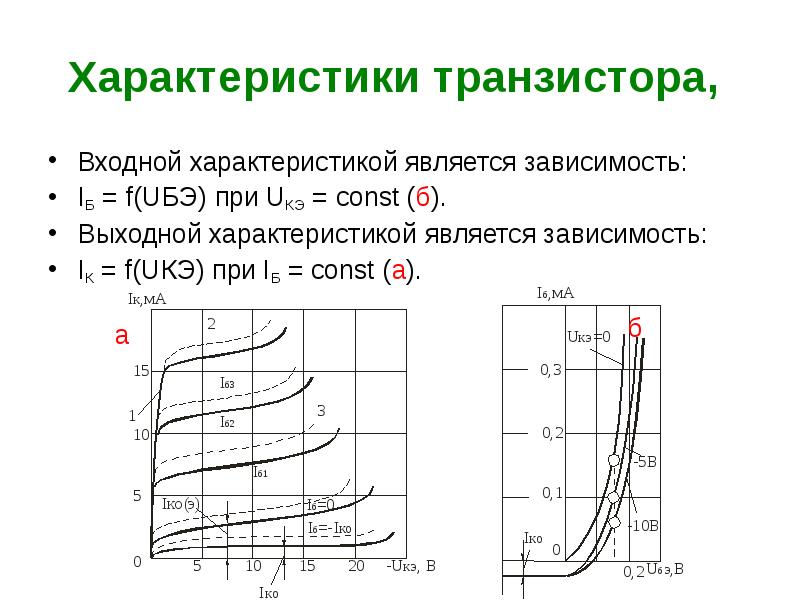

Характеристики транзистора, Входной характеристикой является зависимость: IБ = f(UБЭ) при UКЭ = const (б). Выходной характеристикой является зависимость: IК = f(UКЭ) при IБ = const (а).

Слайд 18

Описание слайда:

Режимы работы биполярных транзисторов Активный режим, на эмиттерном переходе напряжение прямое, а на коллекторном – обратное. Режим отсечки, или запирания, достигается подачей обратного напряжения на оба перехода (оба р-n- перехода закрыты). Если же на обоих переходах напряжение прямое (оба р-n- перехода открыты), то транзистор работает в режиме насыщения.

Слайд 19

Описание слайда:

Простейший усилительный каскад на биполярном транзисторе

Слайд 20

Описание слайда:

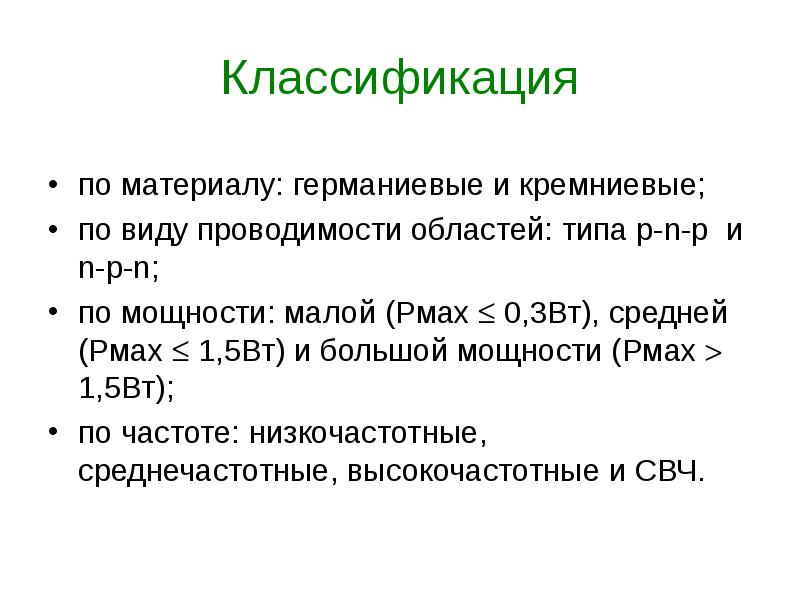

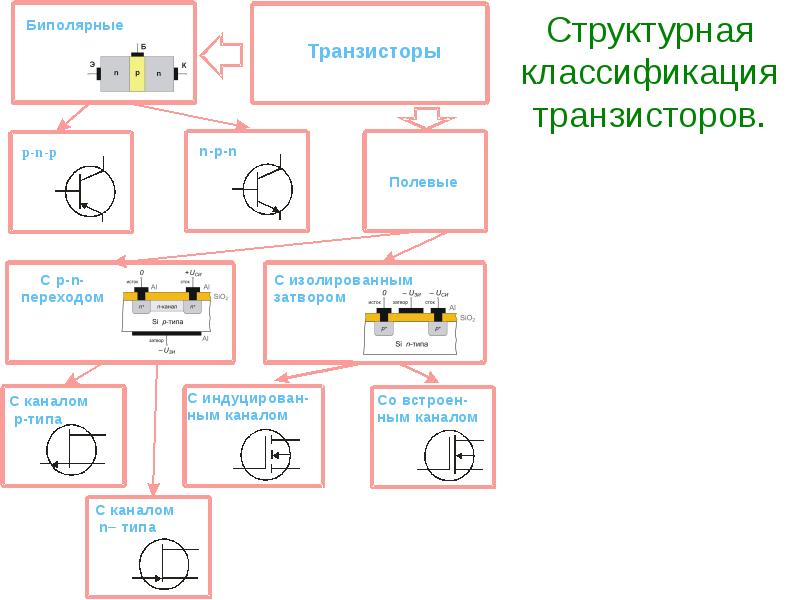

Классификация по материалу: германиевые и кремниевые; по виду проводимости областей: типа р-n-р и n-p-n; по мощности: малой (Рмах  0,3Вт), средней (Рмах  1,5Вт) и большой мощности (Рмах  1,5Вт); по частоте: низкочастотные, среднечастотные, высокочастотные и СВЧ.

Слайд 21

Описание слайда:

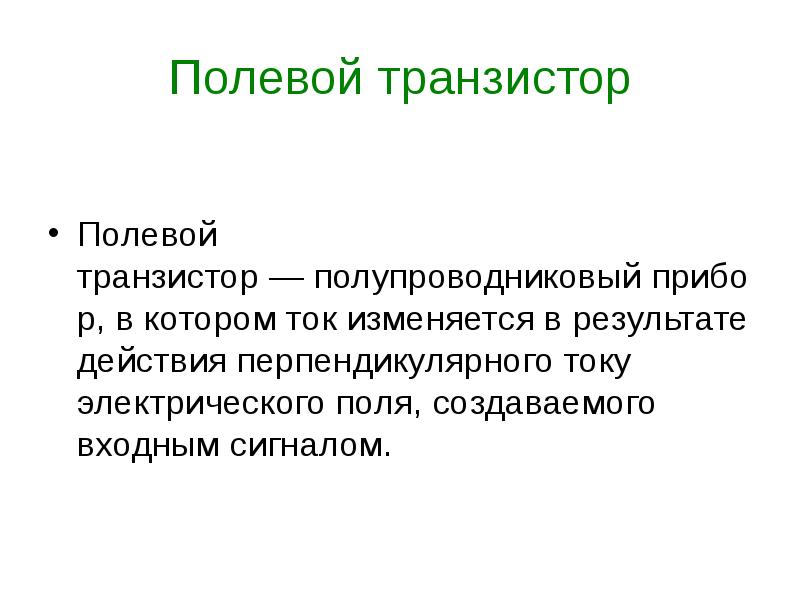

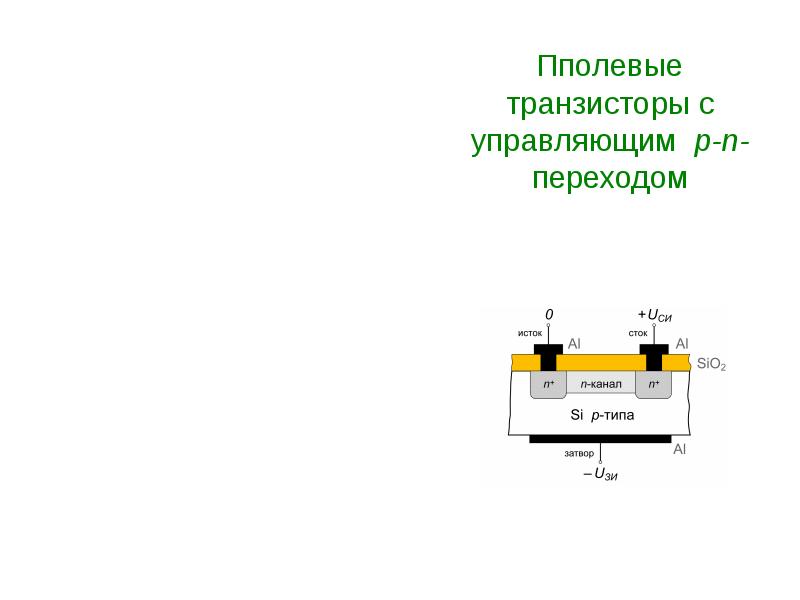

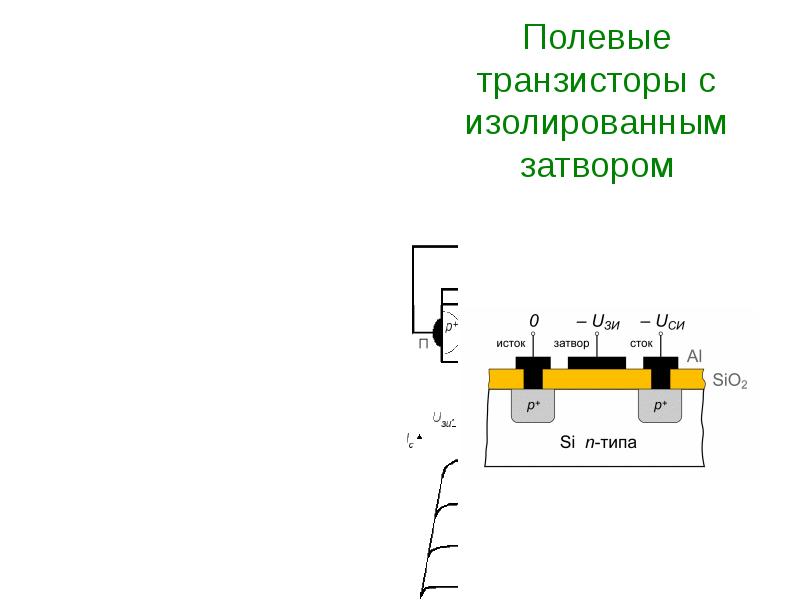

Полевой транзистор Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом.
