🗊 Презентация ПОЛЯРИЗАЦИЯ СВЕТА

Категория: Образование
Нажмите для полного просмотра!
ПОЛЯРИЗАЦИЯ СВЕТА, слайд №1 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №2 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №3 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №4 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №5 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №6 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №7 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №8 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №9 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №10 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №11 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №12 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №13 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №14 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №15 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №16 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №17 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №18 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №19 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №20 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №21 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №22 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №23 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №24 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №25 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №26 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №27 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №28 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №29 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №30 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №31 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №32 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №33 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №34 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №35 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №36 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №37 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №38 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №39 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №40 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №41 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №42 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №43 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №44 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №45 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №46 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №47 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №48 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №49 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №50 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №51 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №52 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №53 ПОЛЯРИЗАЦИЯ СВЕТА, слайд №54
Скачать
Вы можете ознакомиться и скачать презентацию на тему ПОЛЯРИЗАЦИЯ СВЕТА. Доклад-сообщение содержит 54 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

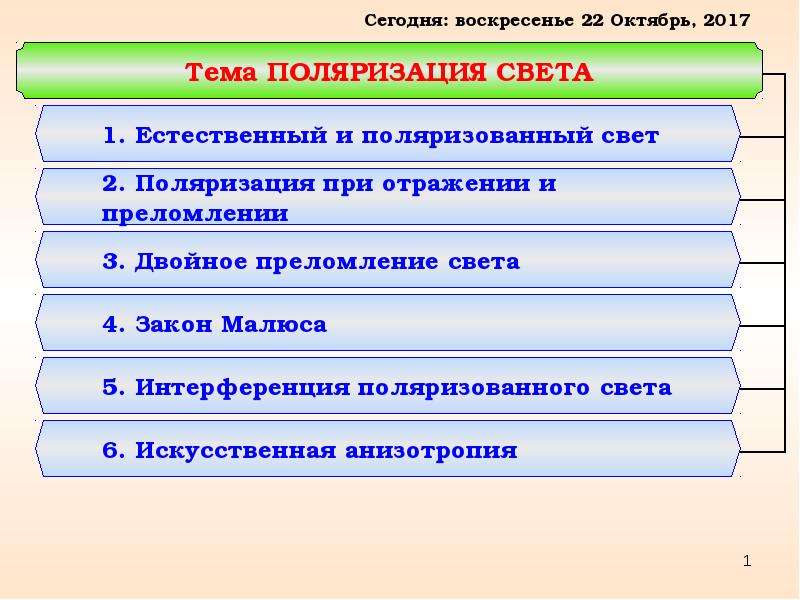

Слайд 1


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №1
Описание слайда:

Слайд 2

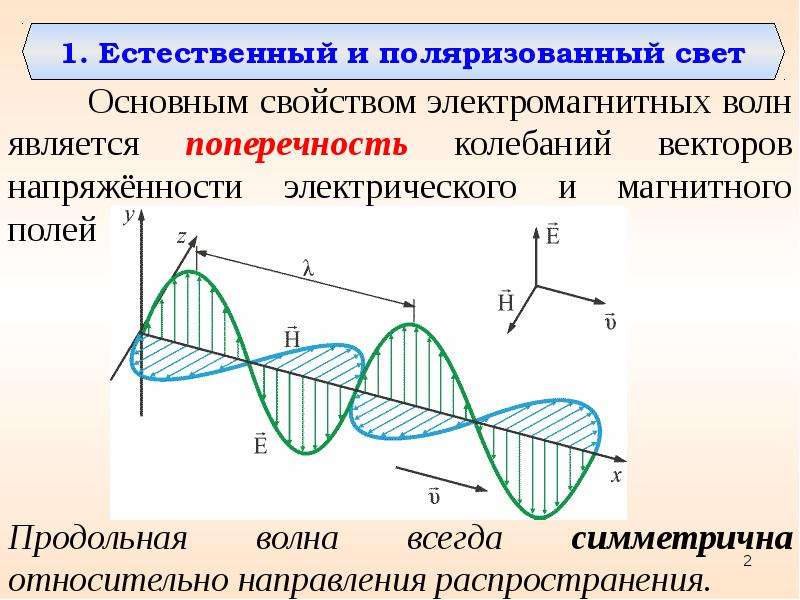

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №2
Описание слайда:

Слайд 3


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №3
Описание слайда:

Слайд 4


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №4
Описание слайда:

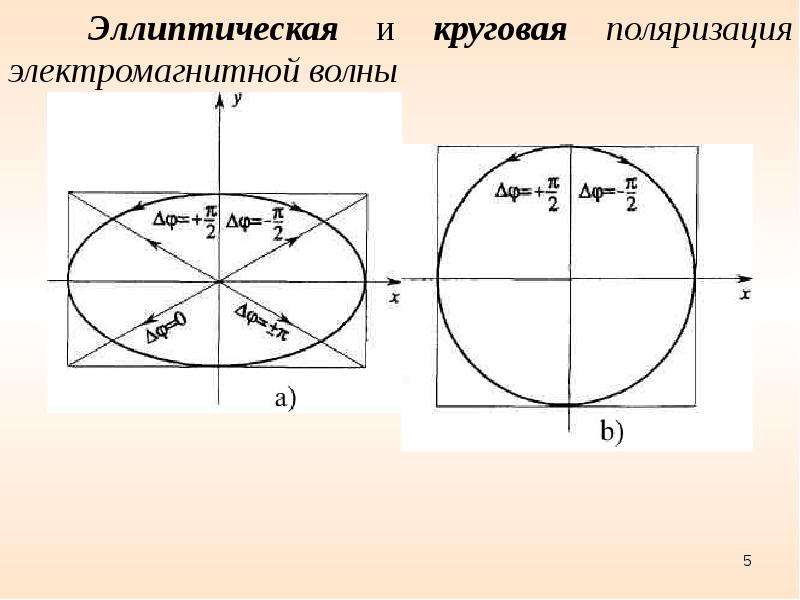

Слайд 5


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №5
Описание слайда:

Слайд 6


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №6
Описание слайда:

Слайд 7

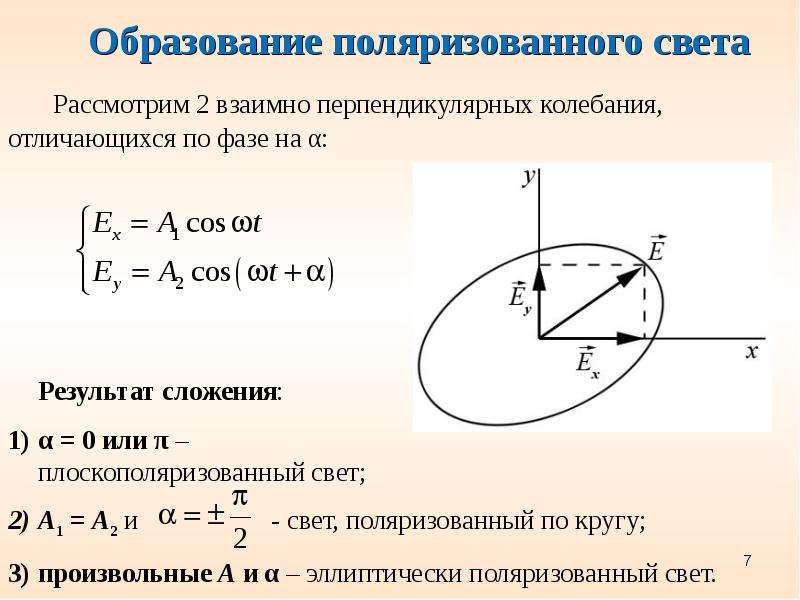

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №7
Описание слайда:

Слайд 8

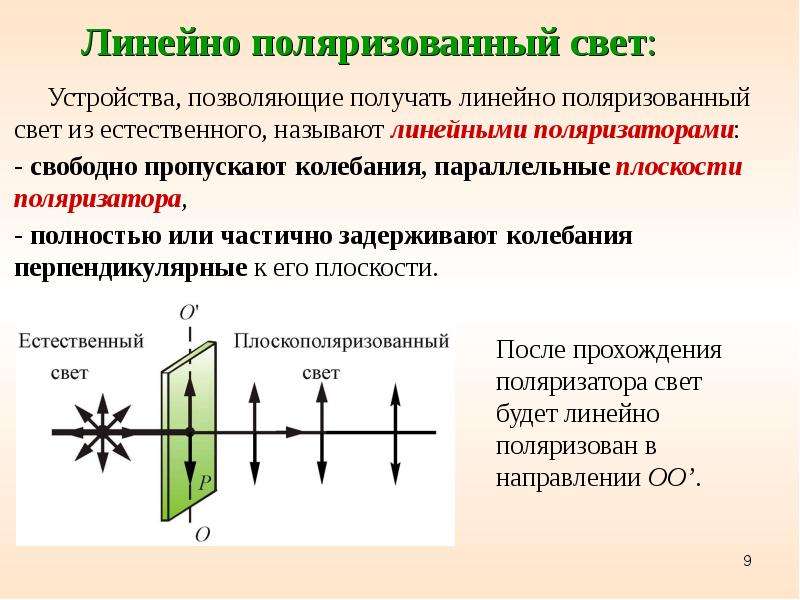

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №8
Описание слайда:

Слайд 9


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №9
Описание слайда:

Слайд 10

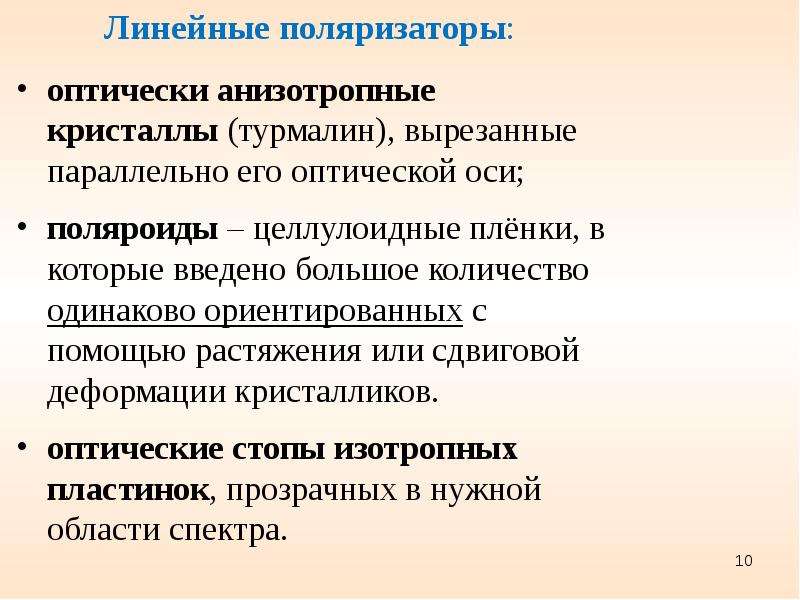

Линейные поляризаторы: Линейные поляризаторы: оптически анизотропные кристаллы (турмалин), вырезанные параллельно его оптической оси; поляроиды –...
Описание слайда:
Линейные поляризаторы: Линейные поляризаторы: оптически анизотропные кристаллы (турмалин), вырезанные параллельно его оптической оси; поляроиды – целлулоидные плёнки, в которые введено большое количество одинаково ориентированных с помощью растяжения или сдвиговой деформации кристалликов. оптические стопы изотропных пластинок, прозрачных в нужной области спектра.

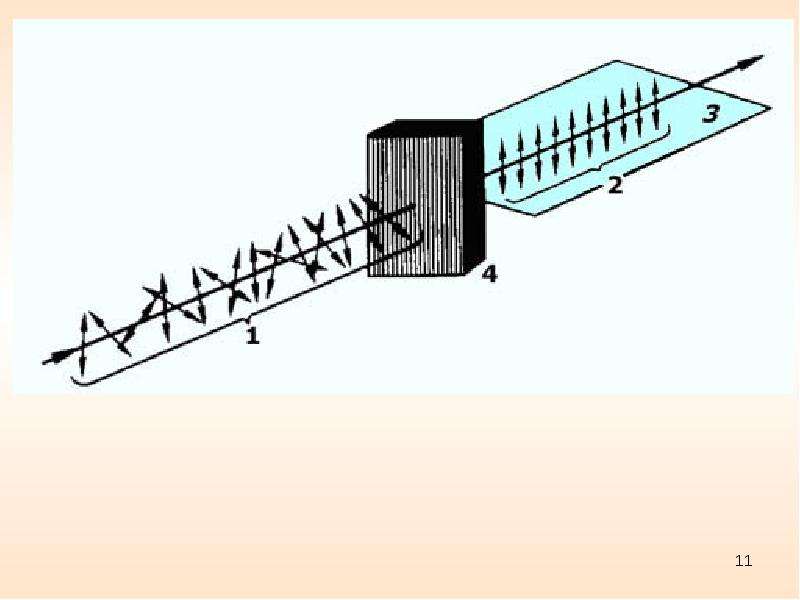

Слайд 11


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №11
Описание слайда:

Слайд 12

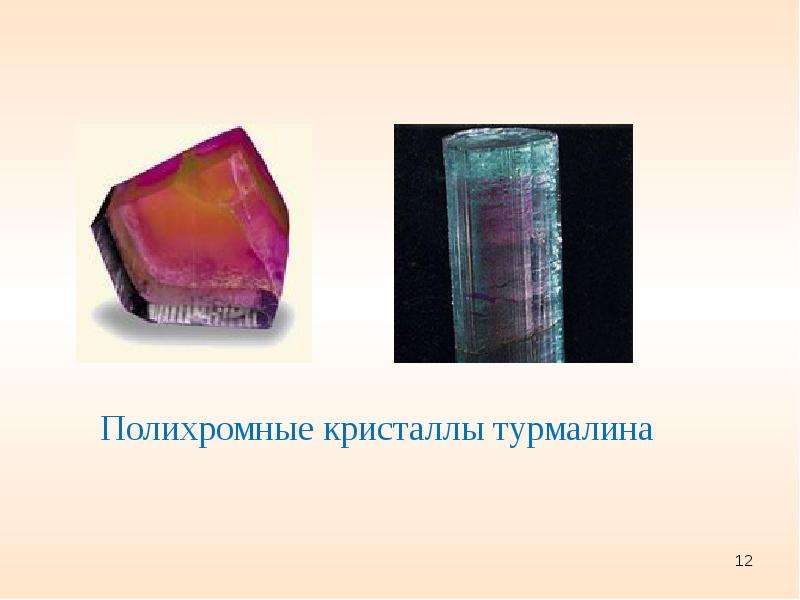

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №12
Описание слайда:

Слайд 13


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №13
Описание слайда:

Слайд 14


Возможность изменения яркости и контраста различных частей изображения: Возможность изменения яркости и контраста различных частей изображения:...
Описание слайда:
Возможность изменения яркости и контраста различных частей изображения: Возможность изменения яркости и контраста различных частей изображения: получение тёмного, густо-синего неба в солнечный день; избавление от отражения фотографа в стекле при съёмке находящихся за стеклом объектов.

Слайд 15


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №15
Описание слайда:

Слайд 16


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №16
Описание слайда:

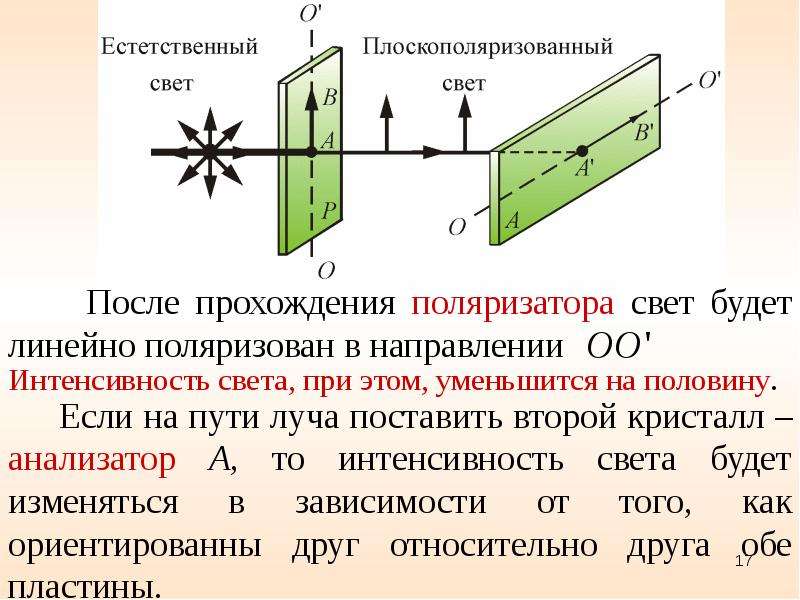

Слайд 17


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №17
Описание слайда:

Слайд 18


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №18
Описание слайда:

Слайд 19

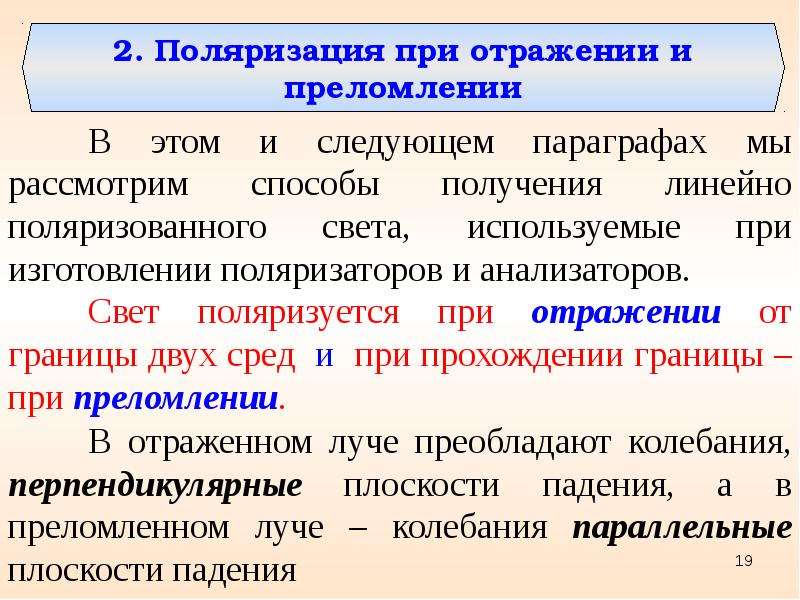

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №19
Описание слайда:

Слайд 20

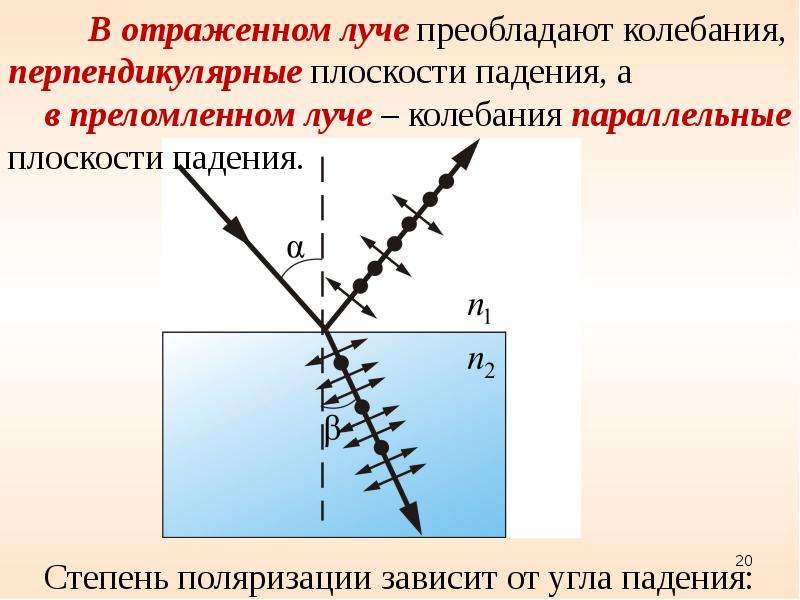

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №20
Описание слайда:

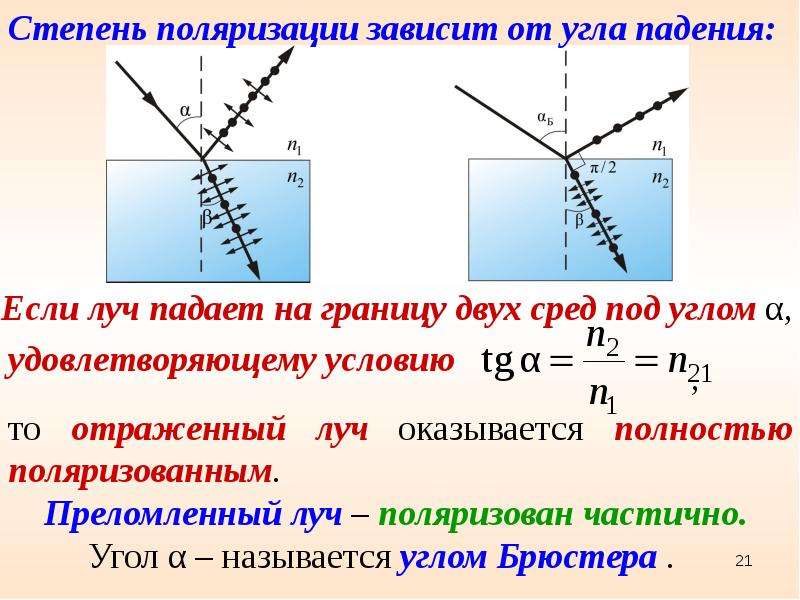

Слайд 21


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №21
Описание слайда:

Слайд 22

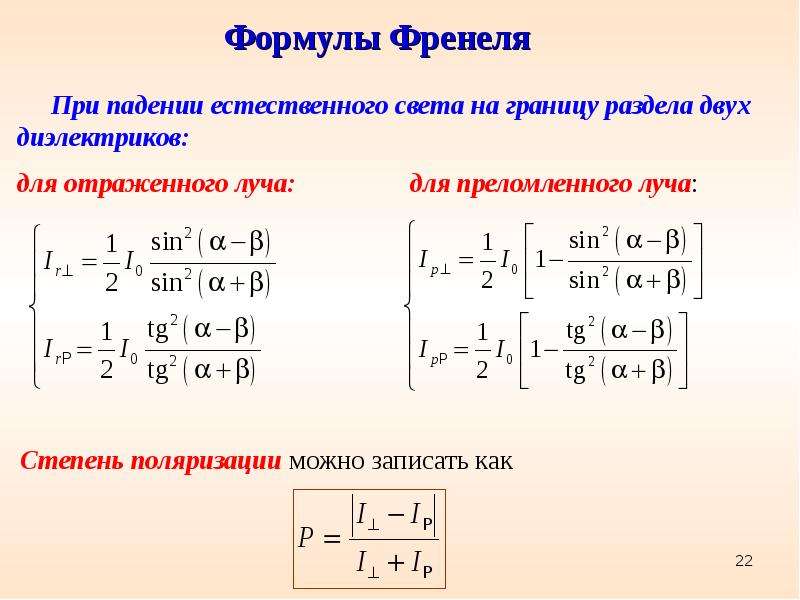

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №22
Описание слайда:

Слайд 23


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №23
Описание слайда:

Слайд 24


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №24
Описание слайда:

Слайд 25

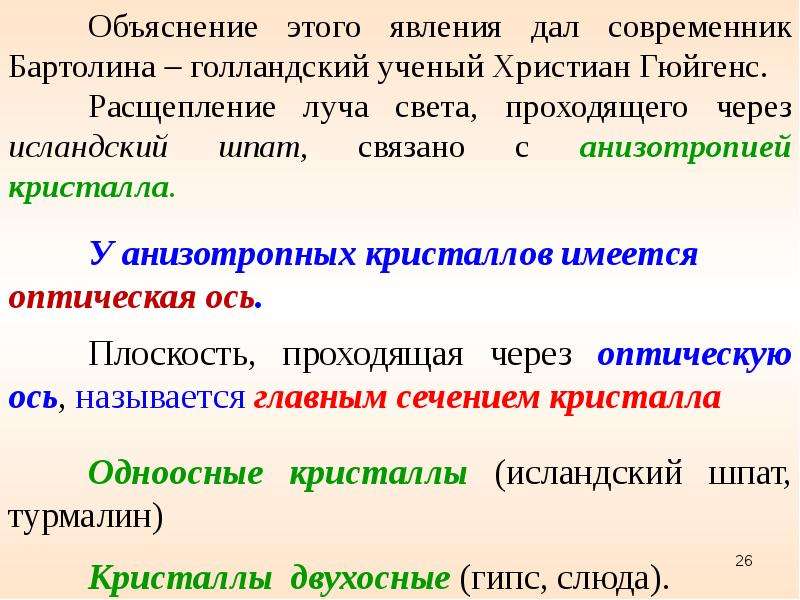

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №25
Описание слайда:

Слайд 26

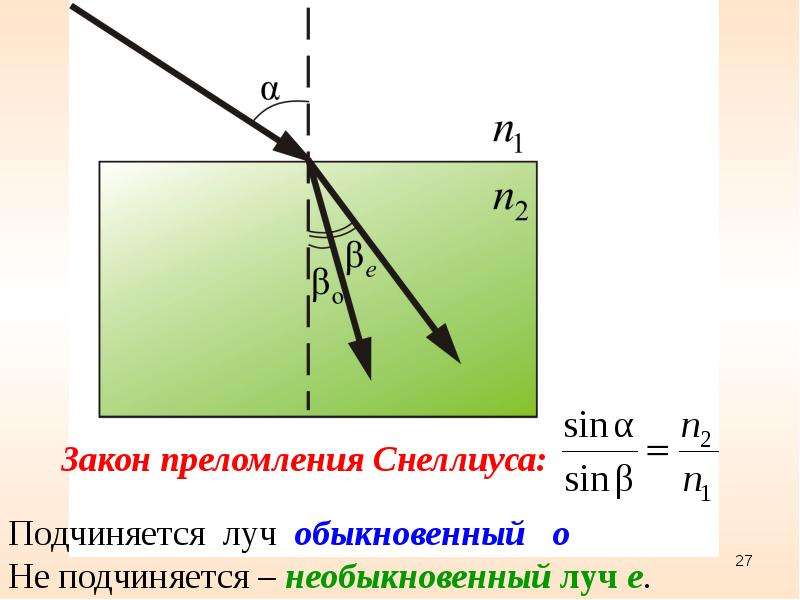

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №26
Описание слайда:

Слайд 27

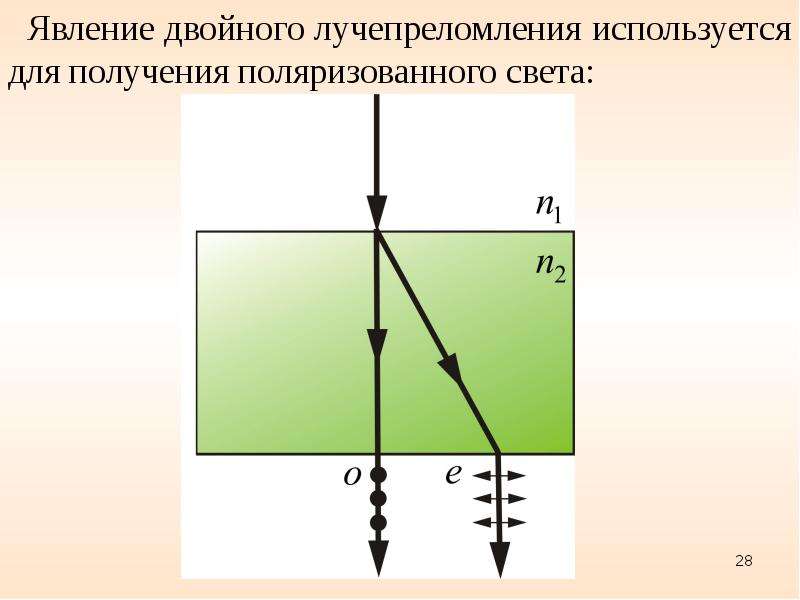

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №27
Описание слайда:

Слайд 28


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №28
Описание слайда:

Слайд 29

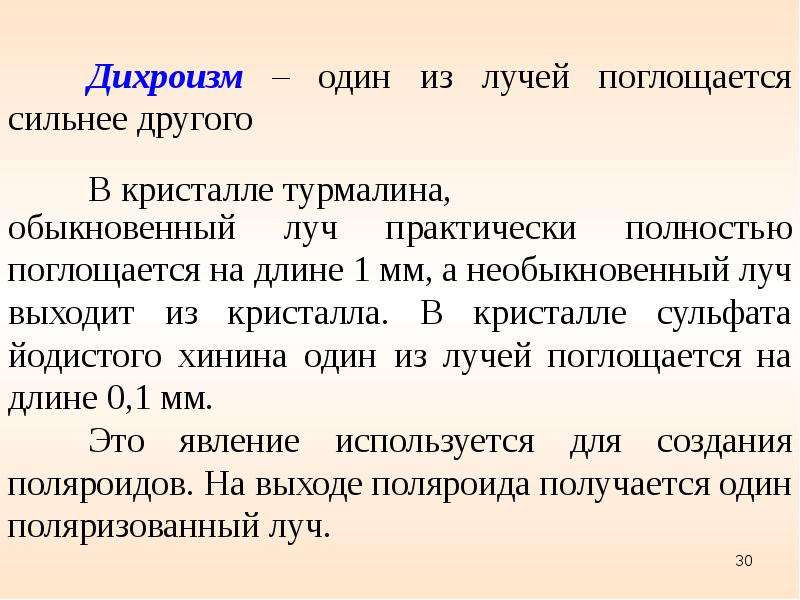

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №29
Описание слайда:

Слайд 30


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №30
Описание слайда:

Слайд 31

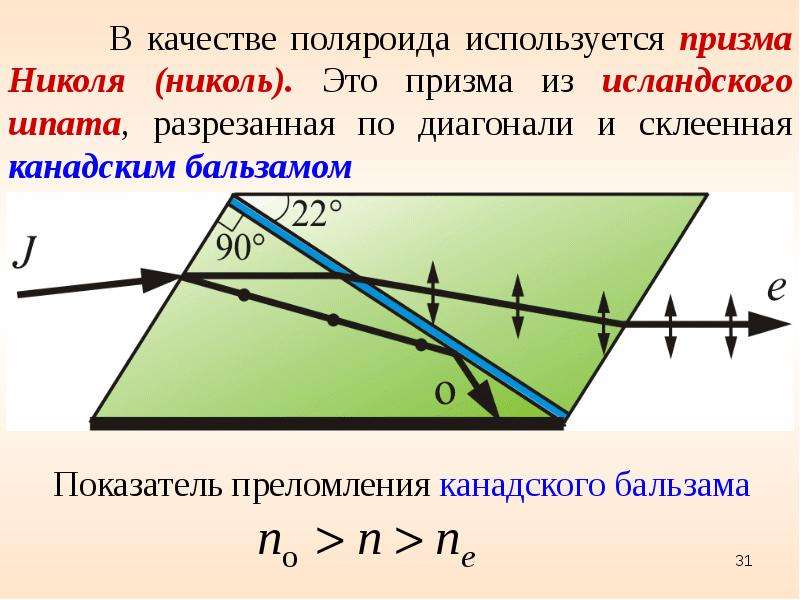

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №31
Описание слайда:

Слайд 32


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №32
Описание слайда:

Слайд 33

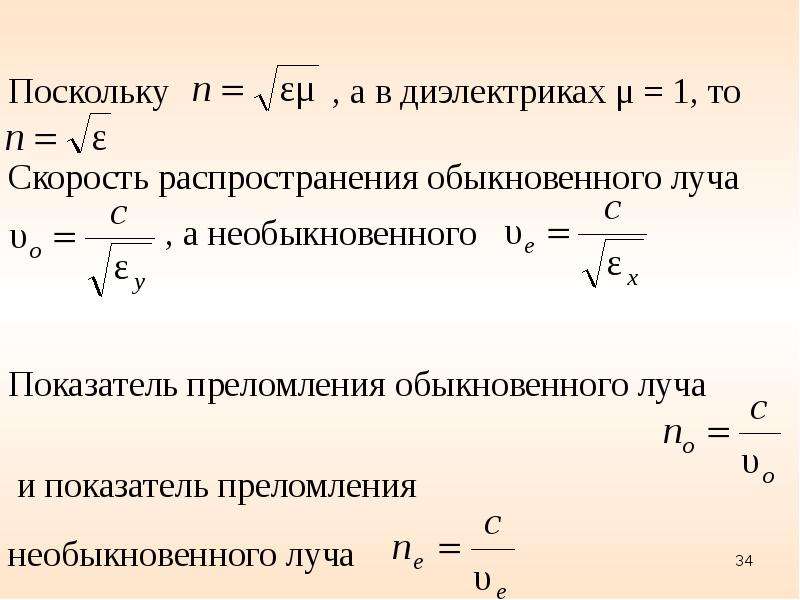

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №33
Описание слайда:

Слайд 34


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №34
Описание слайда:

Слайд 35

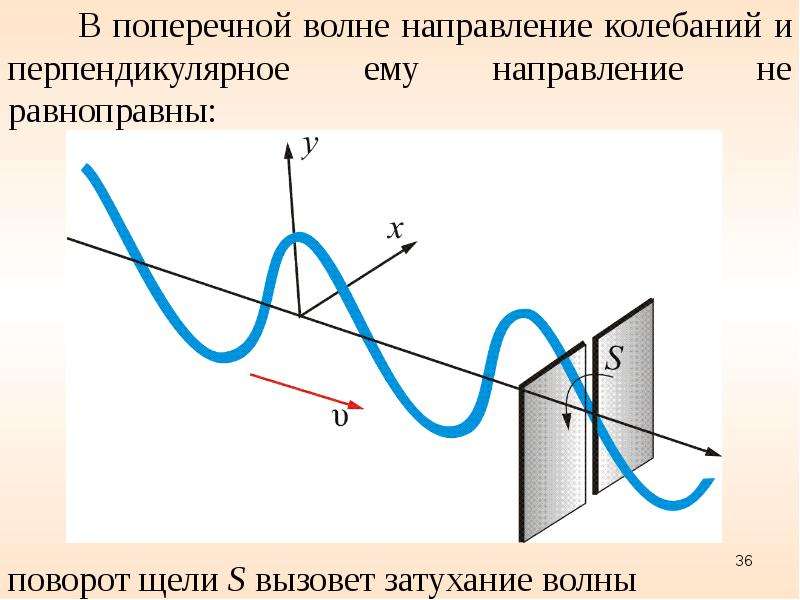

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №35
Описание слайда:

Слайд 36


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №36
Описание слайда:

Слайд 37

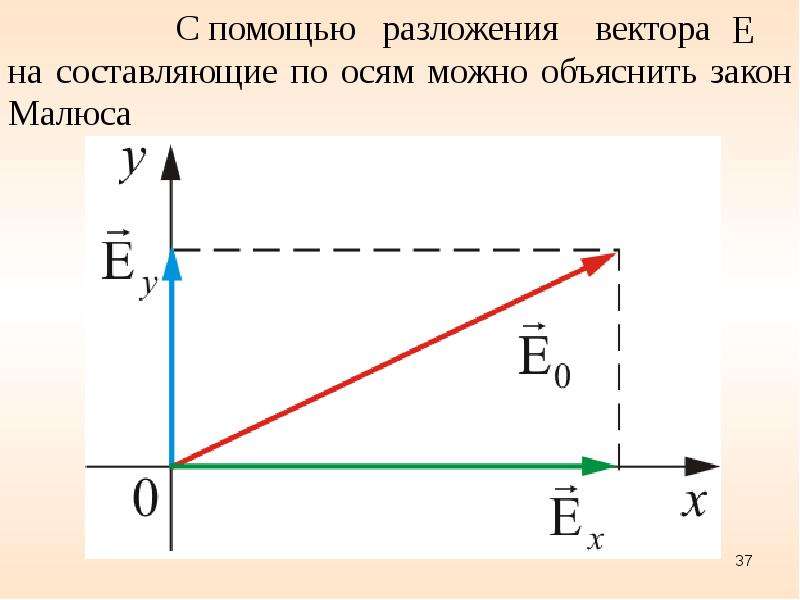

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №37
Описание слайда:

Слайд 38


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №38
Описание слайда:

Слайд 39

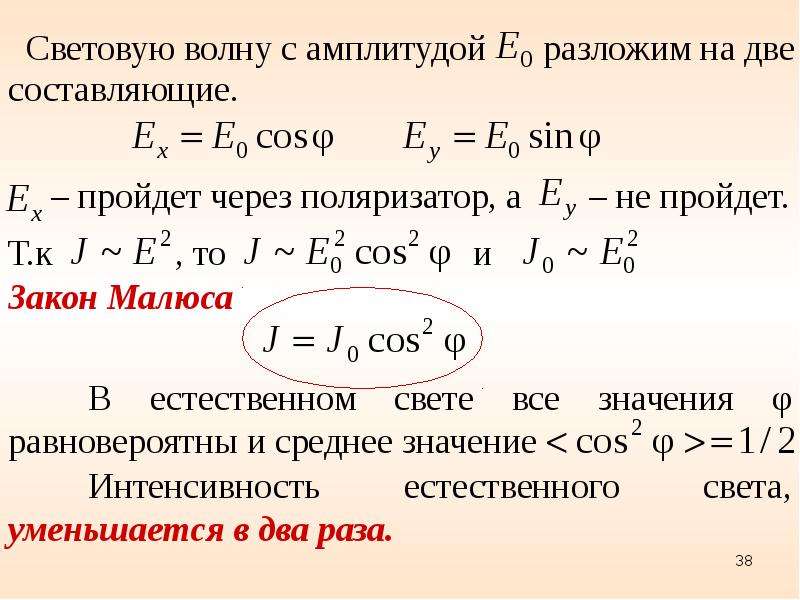

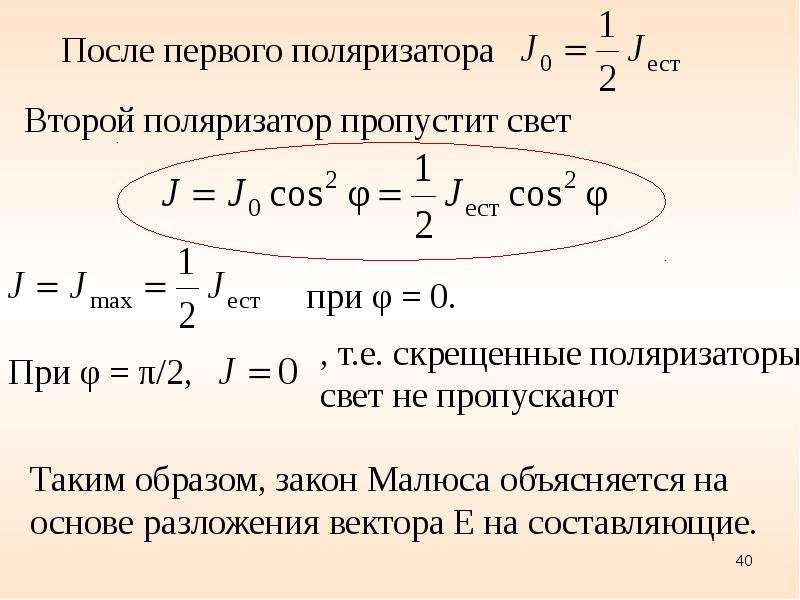

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №39
Описание слайда:

Слайд 40


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №40
Описание слайда:

Слайд 41


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №41
Описание слайда:

Слайд 42

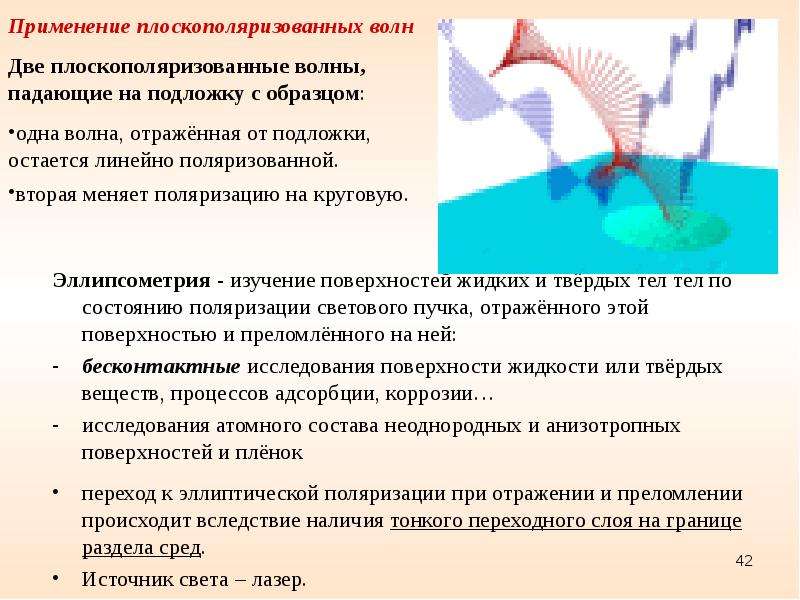

Эллипсометрия - изучение поверхностей жидких и твёрдых тел тел по состоянию поляризации светового пучка, отражённого этой поверхностью и...
Описание слайда:
Эллипсометрия - изучение поверхностей жидких и твёрдых тел тел по состоянию поляризации светового пучка, отражённого этой поверхностью и преломлённого на ней: Эллипсометрия - изучение поверхностей жидких и твёрдых тел тел по состоянию поляризации светового пучка, отражённого этой поверхностью и преломлённого на ней: бесконтактные исследования поверхности жидкости или твёрдых веществ, процессов адсорбции, коррозии… исследования атомного состава неоднородных и анизотропных поверхностей и плёнок переход к эллиптической поляризации при отражении и преломлении происходит вследствие наличия тонкого переходного слоя на границе раздела сред. Источник света – лазер.

Слайд 43

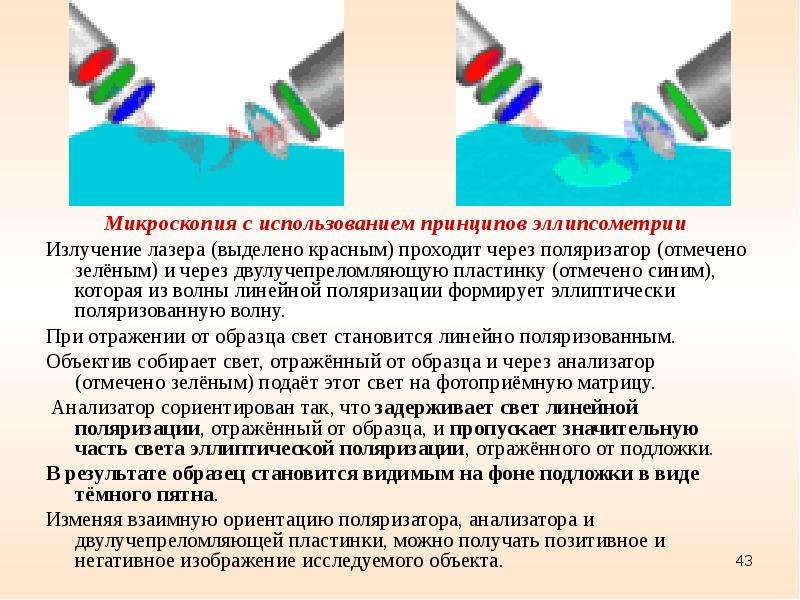

Микроскопия с использованием принципов эллипсометрии Микроскопия с использованием принципов эллипсометрии Излучение лазера (выделено красным)...
Описание слайда:
Микроскопия с использованием принципов эллипсометрии Микроскопия с использованием принципов эллипсометрии Излучение лазера (выделено красным) проходит через поляризатор (отмечено зелёным) и через двулучепреломляющую пластинку (отмечено синим), которая из волны линейной поляризации формирует эллиптически поляризованную волну. При отражении от образца свет становится линейно поляризованным. Объектив собирает свет, отражённый от образца и через анализатор (отмечено зелёным) подаёт этот свет на фотоприёмную матрицу. Анализатор сориентирован так, что задерживает свет линейной поляризации, отражённый от образца, и пропускает значительную часть света эллиптической поляризации, отражённого от подложки. В результате образец становится видимым на фоне подложки в виде тёмного пятна. Изменяя взаимную ориентацию поляризатора, анализатора и двулучепреломляющей пластинки, можно получать позитивное и негативное изображение исследуемого объекта.

Слайд 44


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №44
Описание слайда:

Слайд 45

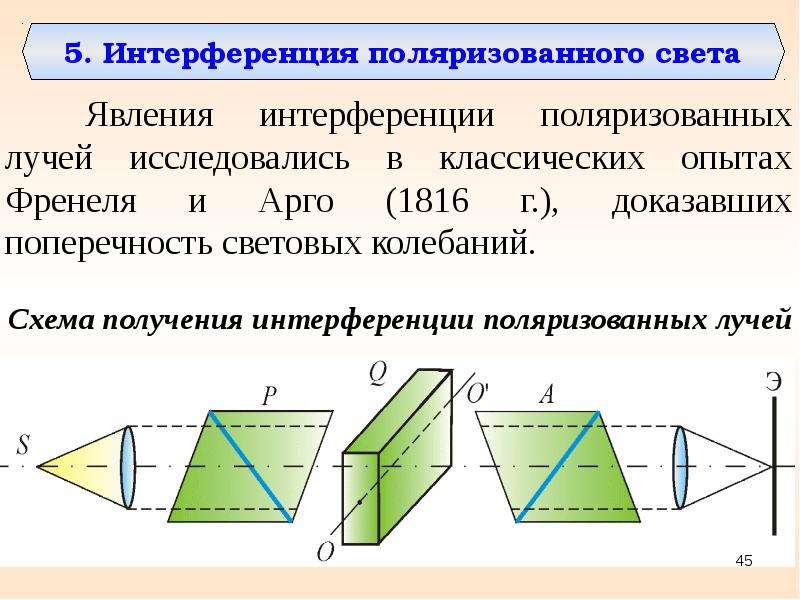

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №45
Описание слайда:

Слайд 46


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №46
Описание слайда:

Слайд 47


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №47
Описание слайда:

Слайд 48


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №48
Описание слайда:

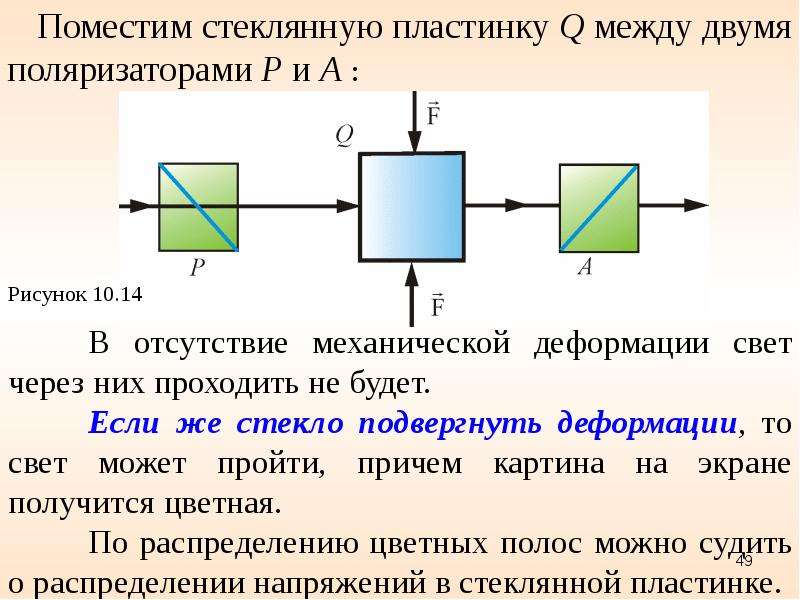

Слайд 49


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №49
Описание слайда:

Слайд 50


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №50
Описание слайда:

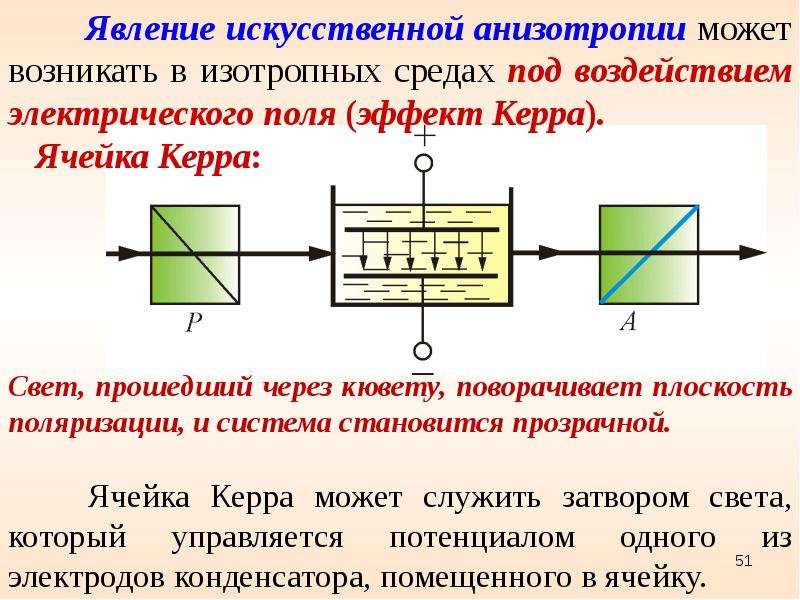

Слайд 51


ПОЛЯРИЗАЦИЯ СВЕТА, слайд №51
Описание слайда:

Слайд 52

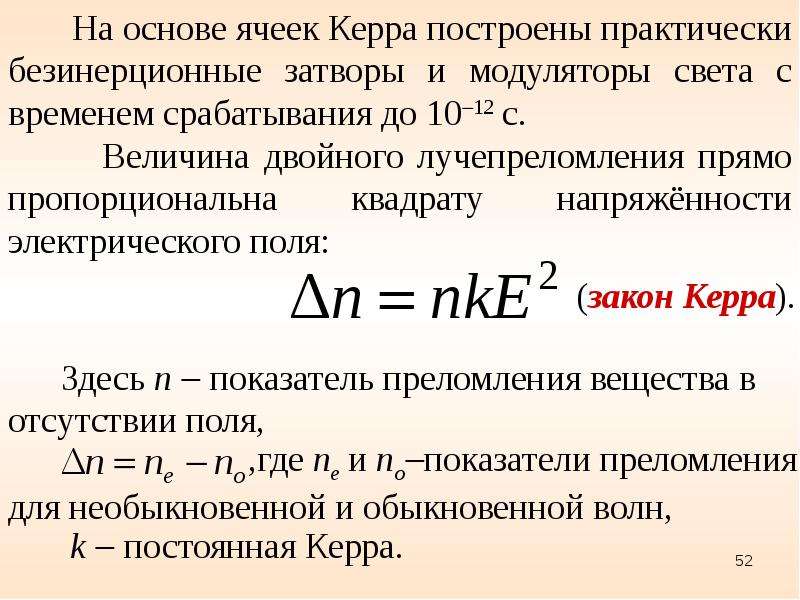

ПОЛЯРИЗАЦИЯ СВЕТА, слайд №52
Описание слайда:

Слайд 53


7. Вращение плоскости поляризации Оптически активные вещества – среды, которые при прохождении через них плоскополяризованного света способны вращать...
Описание слайда:
7. Вращение плоскости поляризации Оптически активные вещества – среды, которые при прохождении через них плоскополяризованного света способны вращать его плоскость поляризации. Выделяют 2 типа оптически активных веществ: оптически активные в любом агрегатном состоянии (сахара, камфора, винная кислота): оптическая активность обусловлена асимметричным строением их молекул, оптически активны только в кристаллической фазе (кварц, киноварь); оптическая активность обусловлена специфической ориентацией молекул (ионов) в элементарных ячейках кристалла. Оптически активные вещества существуют в 2 формах: (в зависимости от направления вращения плоскости поляризации) - правой и левой; при этом молекула или кристалл правой формы зеркально-симметричны молекуле или кристаллу левой формы. Направление вращения: «+» - вправо относительно наблюдателя, к которому свет приближается; «-» - влево относительно данного наблюдателя.

Слайд 54

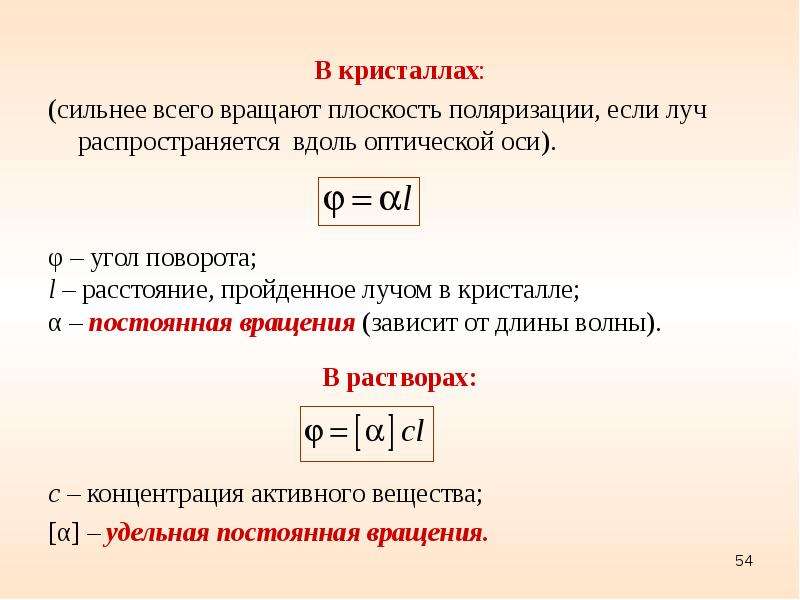

В кристаллах: В кристаллах: (сильнее всего вращают плоскость поляризации, если луч распространяется вдоль оптической оси). φ – угол поворота; l –...
Описание слайда:
В кристаллах: В кристаллах: (сильнее всего вращают плоскость поляризации, если луч распространяется вдоль оптической оси). φ – угол поворота; l – расстояние, пройденное лучом в кристалле; α – постоянная вращения (зависит от длины волны). В растворах: с – концентрация активного вещества; [α] – удельная постоянная вращения.
