Розділ 5 Запобігання та припинення процесів горіння Тема 15 Способи та засоби припинення та запобігання процесів горіння Лекція Припинення горіння вогнегасними засобами, що розбавляють

План лекції. 1. Механізм припинення горіння методом розбавлення 2. Флегматизація горючих сумішей газами-розріджувачами. 3. Розрахунок основних параметрів пожежогасіння негорючими газами

1. МЕХАНІЗМ ПРИПИНЕННЯ ГОРІННЯ МЕТОДОМ РОЗБАВЛЕННЯ Зниження тепловиділення q(+) в зоні горіння можна добитися за рахунок зменшення концентрацій компонентів горючої суміші. Одним із способів досягнення цього є розбавлення горючої суміші негорючими розріджувачами.

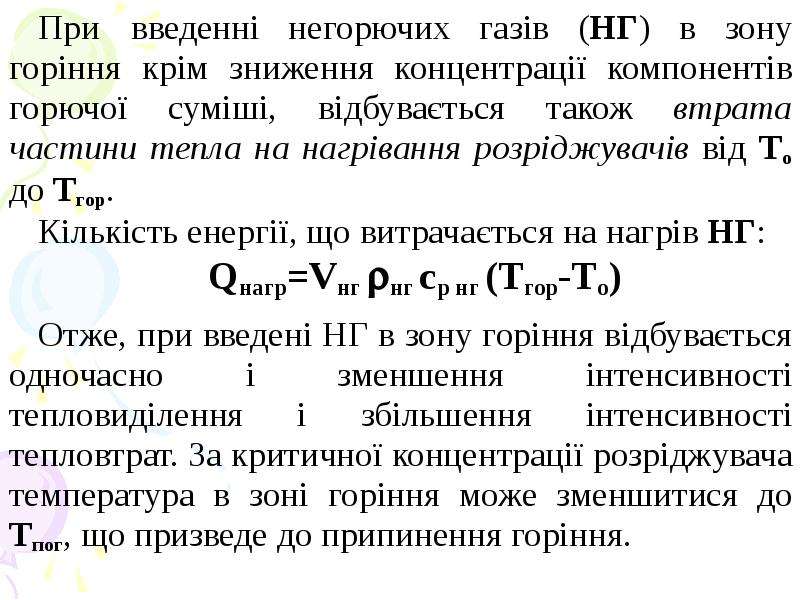

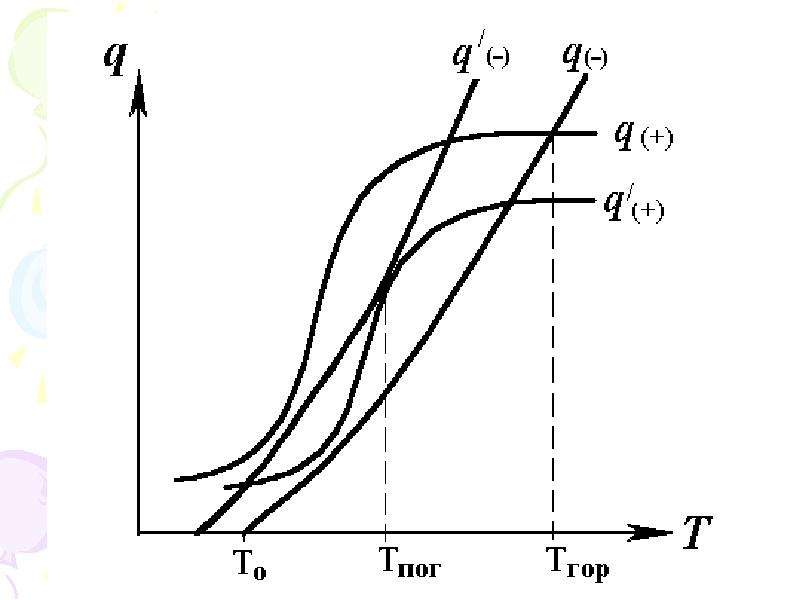

При введенні негорючих газів (НГ) в зону горіння крім зниження концентрації компонентів горючої суміші, відбувається також втрата частини тепла на нагрівання розріджувачів від То до Тгор. При введенні негорючих газів (НГ) в зону горіння крім зниження концентрації компонентів горючої суміші, відбувається також втрата частини тепла на нагрівання розріджувачів від То до Тгор. Кількість енергії, що витрачається на нагрів НГ: Qнагр=Vнг нг cp нг (Tгор-To) Отже, при введені НГ в зону горіння відбувається одночасно і зменшення інтенсивності тепловиділення і збільшення інтенсивності тепловтрат. За критичної концентрації розріджувача температура в зоні горіння може зменшитися до Тпог, що призведе до припинення горіння.

Тепло із зони реакції фронту полум'я передається в підготовчу зону за рахунок теплопровідності. Тепло із зони реакції фронту полум'я передається в підготовчу зону за рахунок теплопровідності. Збільшення коефіцієнта теплопередачі  прискорює прогрівання свіжої горючої суміші, що сприяє більш швидкому поширенню горіння, і температура зони горіння при цьому підвищуються. Отже, якщо додавання НГ різкого підвищує коефіцієнт теплопровідності суміші , то вогнегасна дія нейтрального газу декілька знижується.

Комплексним параметром, що характеризує вогнегасну ефективність газів-розріджувачів, є показник ефективності Nef: Комплексним параметром, що характеризує вогнегасну ефективність газів-розріджувачів, є показник ефективності Nef: Чим більший розмір молекули негорючого газу, тим більша його вогнегасна ефективність. для діоксиду вуглецю СО2 для аргону Ar При гасінні СН4 вогнегасна концентрація СО2 дорівнює 27 %, а аргону Ar – 53 %.

При гасінні методом розбавлення гази-розріджувачі можуть подаватися трьома способами: При гасінні методом розбавлення гази-розріджувачі можуть подаватися трьома способами: 1. У повітряну зону (застосовується для припи-нення горіння в закритих помешканнях малих об’ємів, а також для запобігання вибухів у закритих технологічних апаратах в якості флегматизаторів). 2. У зону горіння (застосовується для гасіння пожеж на відкритому просторі). 3. У горючу речовину (для зниження інтенсив-ності горіння речовини або для запобігання запа-лювання продукту, що надходить із технологічної установки.

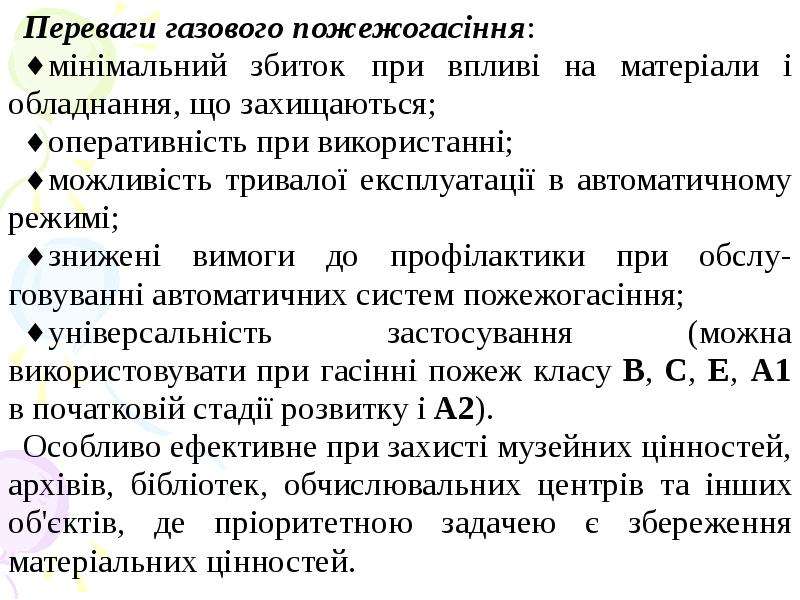

Переваги газового пожежогасіння: Переваги газового пожежогасіння: мінімальний збиток при впливі на матеріали і обладнання, що захищаються; оперативність при використанні; можливість тривалої експлуатації в автоматичному режимі; знижені вимоги до профілактики при обслу-говуванні автоматичних систем пожежогасіння; універсальність застосування (можна використовувати при гасінні пожеж класу В, С, Е, А1 в початковій стадії розвитку і А2). Особливо ефективне при захисті музейних цінностей, архівів, бібліотек, обчислювальних центрів та інших об'єктів, де пріоритетною задачею є збереження матеріальних цінностей.

Недоліки об'ємного гасіння негорючими газами: Недоліки об'ємного гасіння негорючими газами: сумарна витрата газу становить приблизно двократний об'єм приміщення; для гасіння потрібна велика кількість балонів, отже, великі витрати на їх обслуговування (можуть застосовуватися скраплені гази); вогнегасна концентрація в 3-5 разів вища, ніж небезпечні для людей концентрації, тому необхідна сигналізація і витяжна вентиляція. Не рекомендується застосовувати газові засоби при гасінні пожеж волокнистих, сипучих і пористих матеріалів , а також при гасінні пожеж класу D.

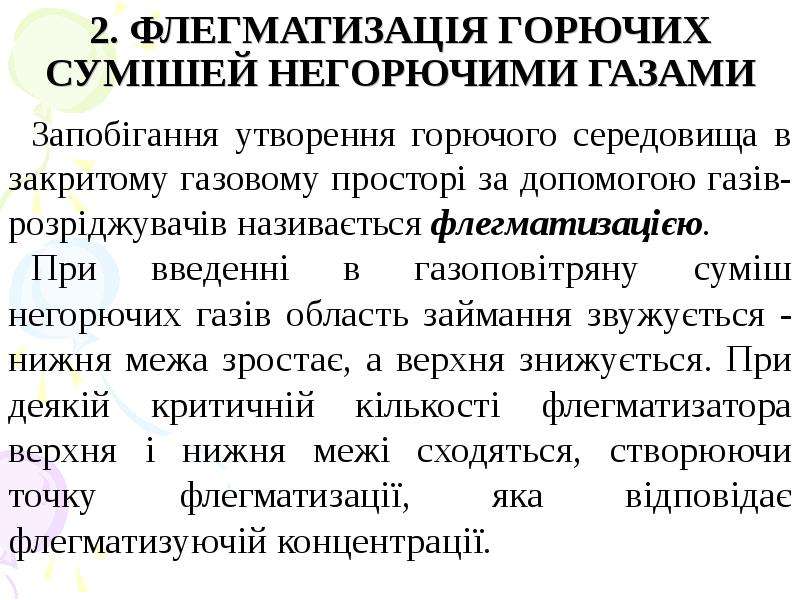

2. ФЛЕГМАТИЗАЦІЯ ГОРЮЧИХ СУМІШЕЙ НЕГОРЮЧИМИ ГАЗАМИ Запобігання утворення горючого середовища в закритому газовому просторі за допомогою газів-розріджувачів називається флегматизацією. При введенні в газоповітряну суміш негорючих газів область займання звужується - нижня межа зростає, а верхня знижується. При деякій критичній кількості флегматизатора верхня і нижня межі сходяться, створюючи точку флегматизації, яка відповідає флегматизуючій концентрації.

Зміна КМПП залежно від вмісту негорючого газу в горючій суміші

Флегматизуюча концентрація - найменша концентрація негорючого газу в горючій суміші, при якій суміш стає нездатною до горіння при будь-якому співвідношенні горючої речовини й окисника. Флегматизуюча концентрація - найменша концентрація негорючого газу в горючій суміші, при якій суміш стає нездатною до горіння при будь-якому співвідношенні горючої речовини й окисника. Найбільш поширеними газами-флегматизаторами є СО2, Н2О, N2. де hf , hф/, hф// - коефіцієнти, що характеризують вид негорючого газу; hj, Нf -теплофізичні показники горючої речовини; mj - число атомів j-го типу в горючій речовині.

Коефіцієнти формули визначення вогнегасної концентрації флегматизатора

Концентрація окисника стане менше, ніж критич-не значення – мінімальна вибухонебезпечна концентрація кисню: Концентрація окисника стане менше, ніж критич-не значення – мінімальна вибухонебезпечна концентрація кисню: Для забезпечення гарантованих умов пожежовибухобезпеки розраховують безпечну концентрацію кисню за формулою:

3. РОЗРАХУНОК ПАРАМЕТРІВ ПОЖЕЖОГАСІННЯ НЕГОРЮЧИМИ ГАЗАМИ Для гасіння пожеж необхідно правильно розрахувати загальну кількість вогнегасного засобу, при цьому його витрата G повинна бути мінімальною, час гасіння  - не більш допустимого, а інтенсивність подачі I - оптимальною. Гасіння негорючими газами методом розбавлення застосовують для пожеж в огородженні, для яких газообмін обмежений будівельними конструкціями.

Якщо при гасінні відсутні втрати негорючого га-зу, то його об'єм, необхідний для створення вогне-гасної концентрації, рівний: Якщо при гасінні відсутні втрати негорючого га-зу, то його об'єм, необхідний для створення вогне-гасної концентрації, рівний: Вогнегасна концентрація – найменша концентрація газового вогнегасного засобу в суміші горючої речовини з окислювачем, достатня для припинення горіння в умовах стандартного експерименту.

Необхідна питома витрата НГ при заданому часі гасіння: Необхідна питома витрата НГ при заданому часі гасіння: об'ємна: масова: Загальна кількість НГ для припинення горіння:

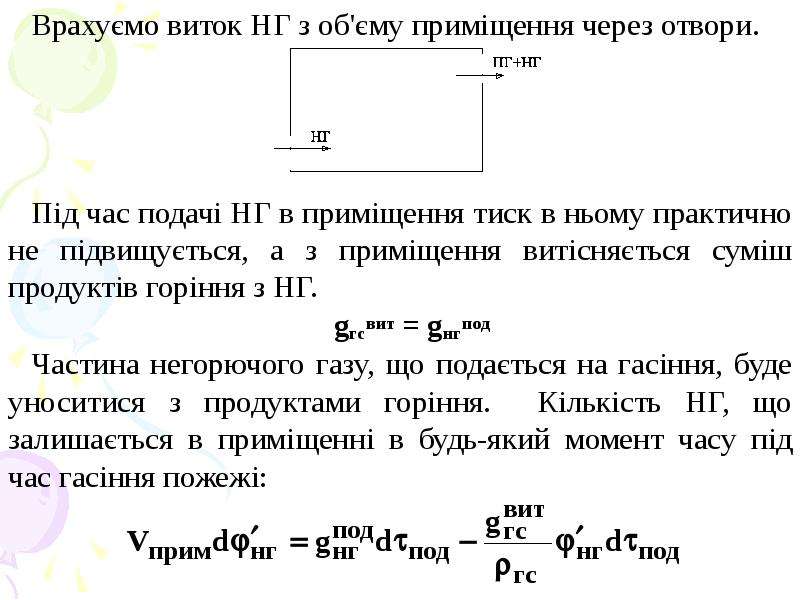

Врахуємо виток НГ з об'єму приміщення через отвори. Врахуємо виток НГ з об'єму приміщення через отвори. Під час подачі НГ в приміщення тиск в ньому практично не підвищується, а з приміщення витісняється суміш продуктів горіння з НГ. gгсвит = gнгпод Частина негорючого газу, що подається на гасіння, буде уноситися з продуктами горіння. Кількість НГ, що залишається в приміщенні в будь-який момент часу під час гасіння пожежі:

Збільшення витрати подавання негорючого газу gнг веде до підвищення концентрації НГ в приміщенні аж до вогнегасних концентрацій овогн. Вирішення рівняння дає час гасіння за певної витрати подавання: Збільшення витрати подавання негорючого газу gнг веде до підвищення концентрації НГ в приміщенні аж до вогнегасних концентрацій овогн. Вирішення рівняння дає час гасіння за певної витрати подавання: Якщо знаменник дробу дорівнює нулю, то час гасіння прагне до нескінченності, отже, припинення горіння не станеться. Таким чином, критична питома витрата вогнегасної речовини дорівнює:

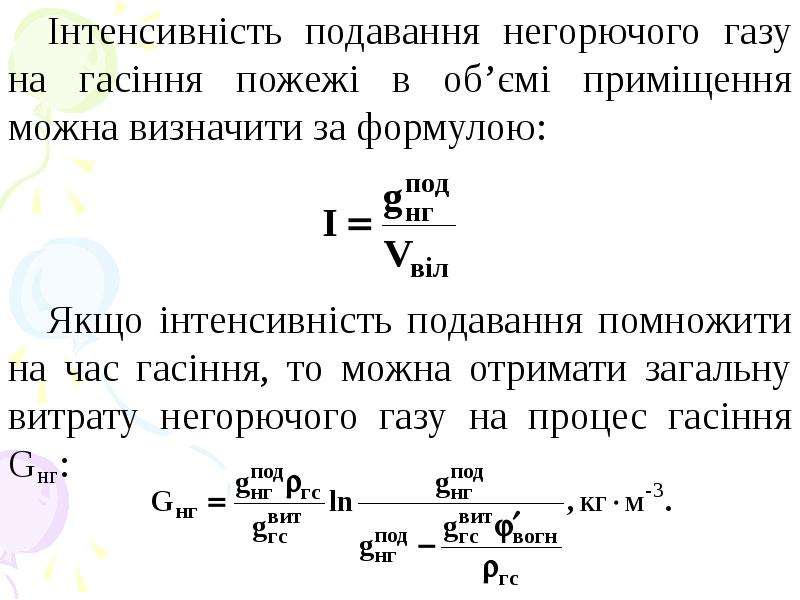

Інтенсивність подавання негорючого газу на гасіння пожежі в об’ємі приміщення можна визначити за формулою: Інтенсивність подавання негорючого газу на гасіння пожежі в об’ємі приміщення можна визначити за формулою: Якщо інтенсивність подавання помножити на час гасіння, то можна отримати загальну витрату негорючого газу на процес гасіння Gнг:

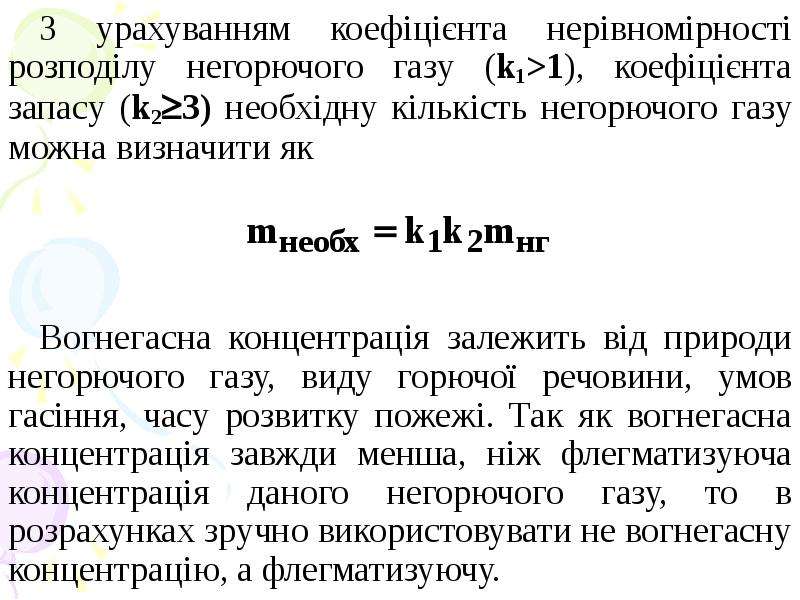

З урахуванням коефіцієнта нерівномірності розподілу негорючого газу (k1>1), коефіцієнта запасу (k23) необхідну кількість негорючого газу можна визначити як З урахуванням коефіцієнта нерівномірності розподілу негорючого газу (k1>1), коефіцієнта запасу (k23) необхідну кількість негорючого газу можна визначити як Вогнегасна концентрація залежить від природи негорючого газу, виду горючої речовини, умов гасіння, часу розвитку пожежі. Так як вогнегасна концентрація завжди менша, ніж флегматизуюча концентрація даного негорючого газу, то в розрахунках зручно використовувати не вогнегасну концентрацію, а флегматизуючу.

ЗАВДАННЯ НА САМОПІДГОТОВКУ: 1. Підготуватися до виконання лабораторної роботи 2. Вивчити матеріал по посібниках: И.М. Абдурагимов, В.Ю. Говоров, В.Е. Макаров. Фізико-хімічні основи розвитку і гасіння пожеж. С. 149-152; 199-208; 158-172.
