Слайд 1

Описание слайда:

Программирование в AutoCAD Лекция 1

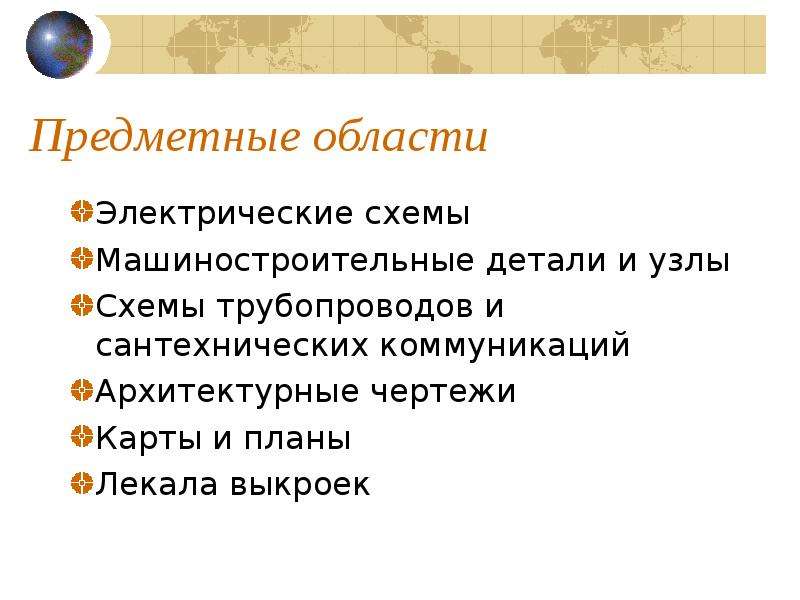

Слайд 2

Описание слайда:

Предметные области Электрические схемы Машиностроительные детали и узлы Схемы трубопроводов и сантехнических коммуникаций Архитектурные чертежи Карты и планы Лекала выкроек

Слайд 3

Описание слайда:

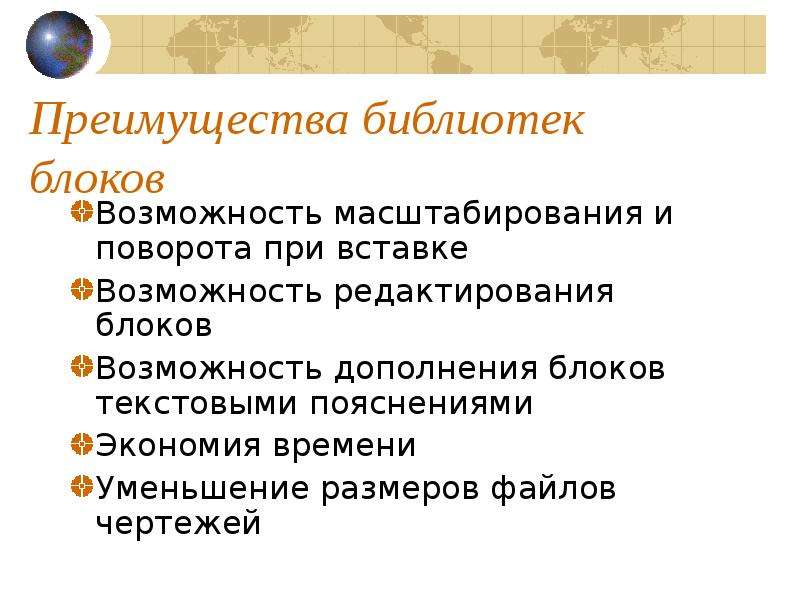

Преимущества библиотек блоков Возможность масштабирования и поворота при вставке Возможность редактирования блоков Возможность дополнения блоков текстовыми пояснениями Экономия времени Уменьшение размеров файлов чертежей

Слайд 4

Описание слайда:

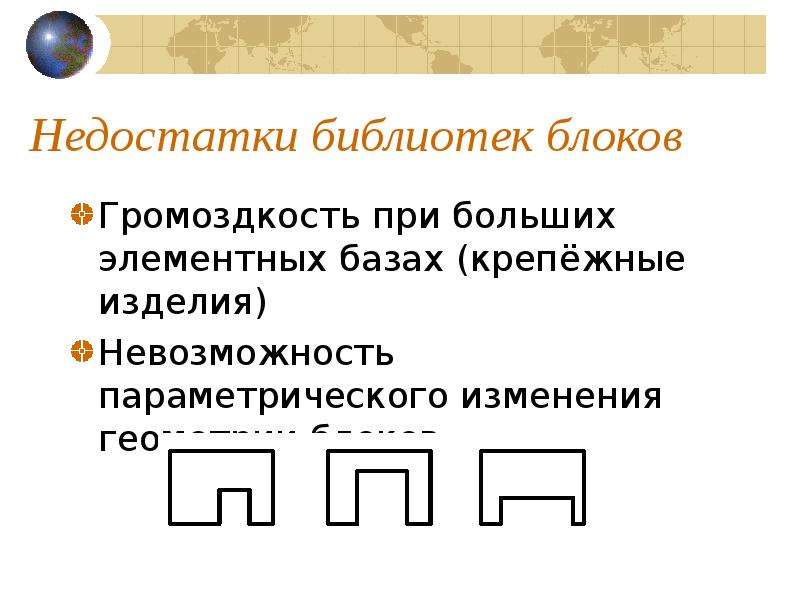

Недостатки библиотек блоков Громоздкость при больших элементных базах (крепёжные изделия) Невозможность параметрического изменения геометрии блоков

Слайд 5

Описание слайда:

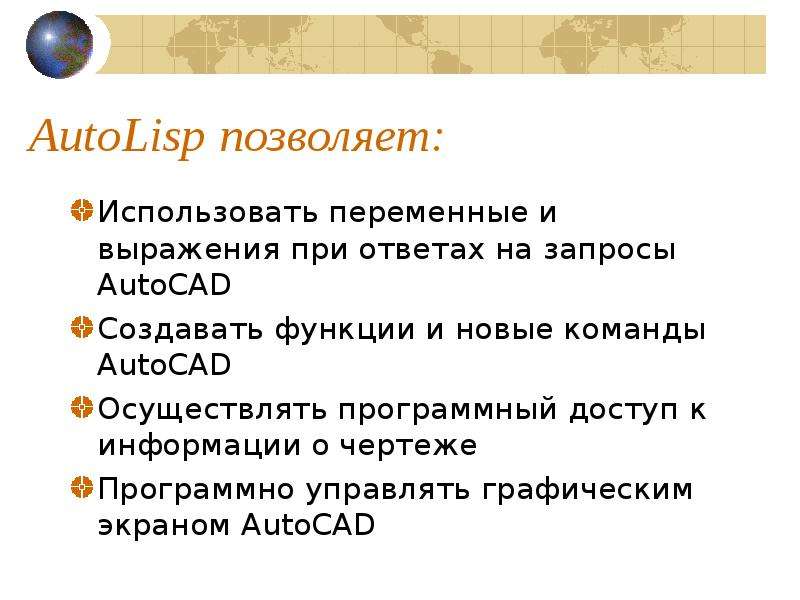

AutoLisp позволяет: Использовать переменные и выражения при ответах на запросы AutoCAD Создавать функции и новые команды AutoCAD Осуществлять программный доступ к информации о чертеже Программно управлять графическим экраном AutoCAD

Слайд 6

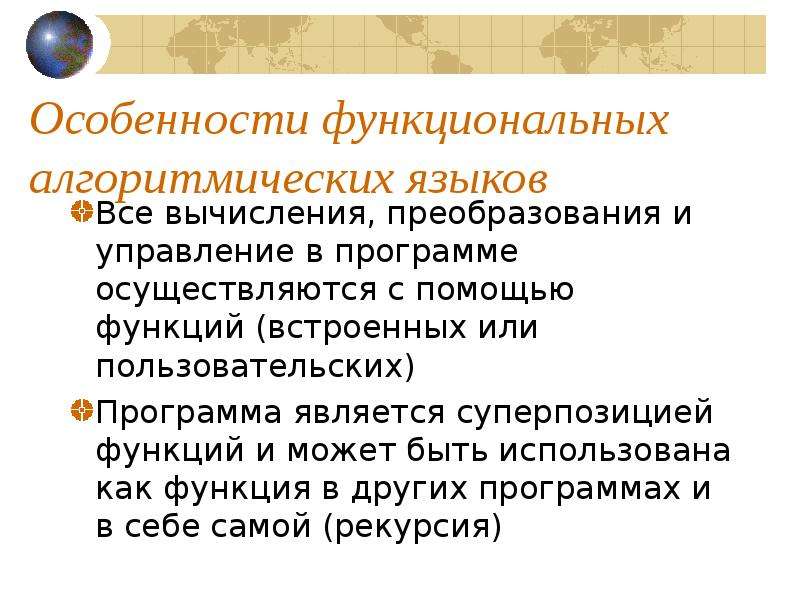

Описание слайда:

Особенности функциональных алгоритмических языков Все вычисления, преобразования и управление в программе осуществляются с помощью функций (встроенных или пользовательских) Программа является суперпозицией функций и может быть использована как функция в других программах и в себе самой (рекурсия)

Слайд 7

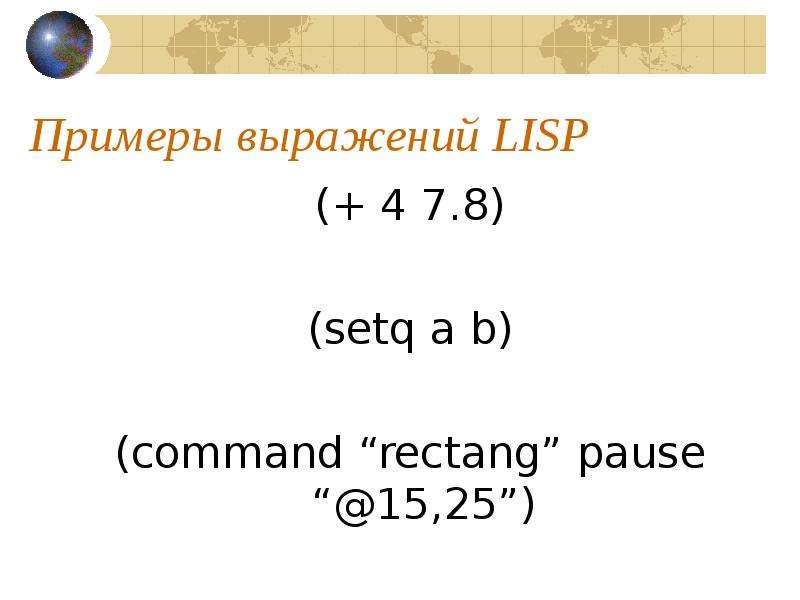

Описание слайда:

Примеры выражений LISP (+ 4 7.8) (setq a b) (command “rectang” pause “@15,25”)

Слайд 8

Описание слайда:

Морфология алгоритмического языка LISP

Слайд 9

Описание слайда:

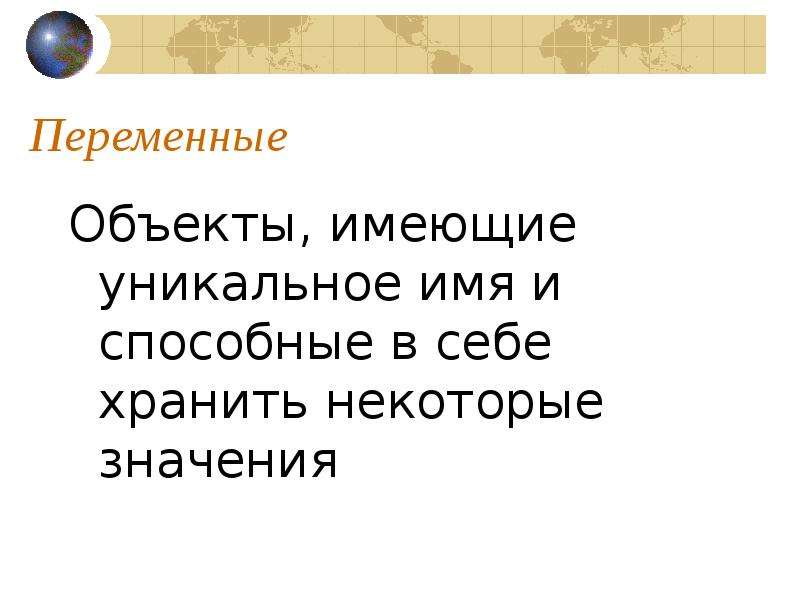

Переменные Объекты, имеющие уникальное имя и способные в себе хранить некоторые значения

Слайд 10

$Имя переменной Набор любых алфавитно-цифровых символов кроме: . , « ; ( ) пробел - = + * / < > ? ‘ ! \ ^ Нельзя использовать в качестве имени...$

Описание слайда:

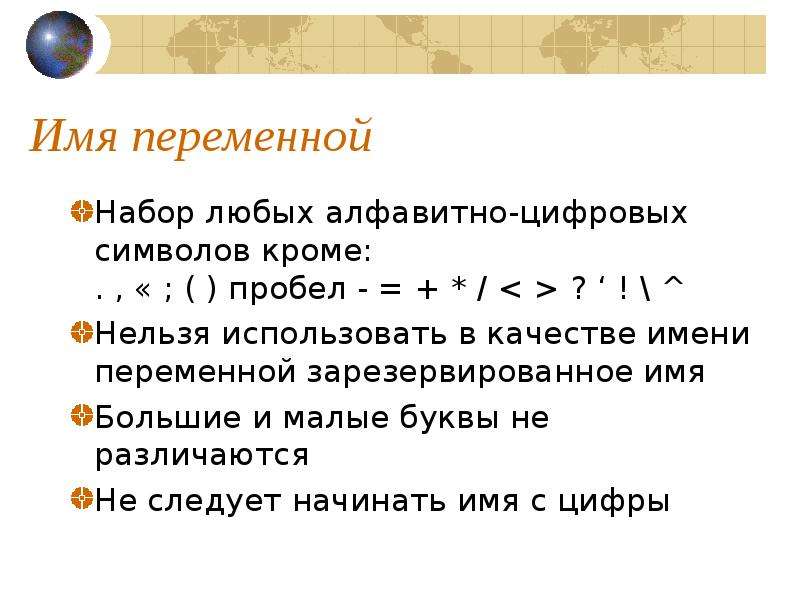

Имя переменной Набор любых алфавитно-цифровых символов кроме: . , « ; ( ) пробел - = + * / < > ? ‘ ! \ ^ Нельзя использовать в качестве имени переменной зарезервированное имя Большие и малые буквы не различаются Не следует начинать имя с цифры

Слайд 11

Описание слайда:

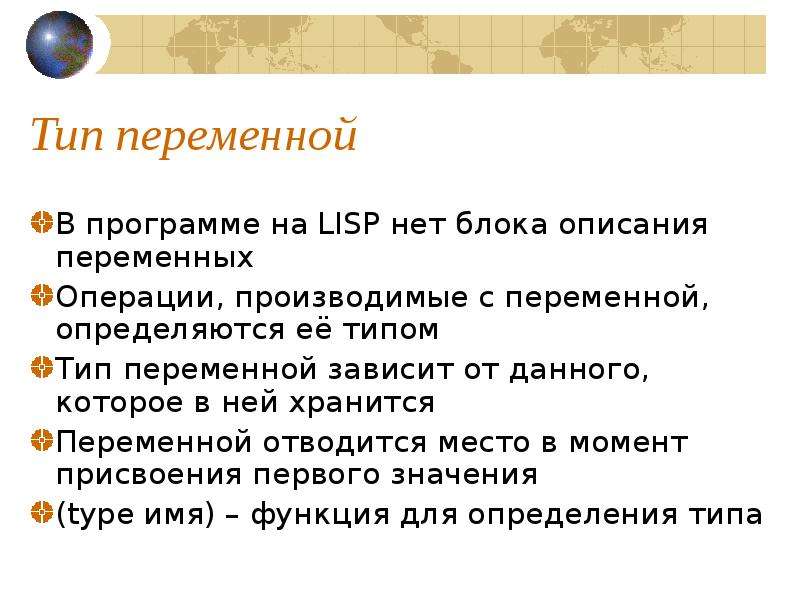

Тип переменной В программе на LISP нет блока описания переменных Операции, производимые с переменной, определяются её типом Тип переменной зависит от данного, которое в ней хранится Переменной отводится место в момент присвоения первого значения (type имя) – функция для определения типа

Слайд 12

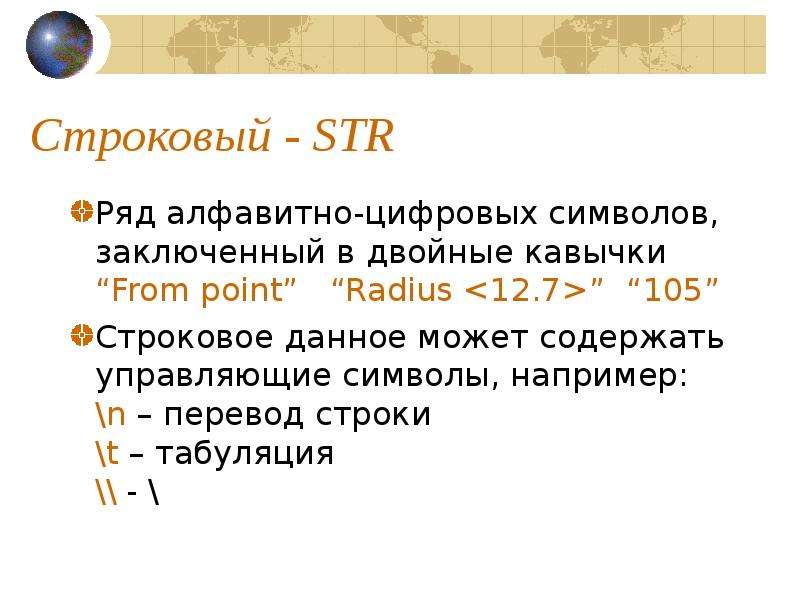

Описание слайда:

Строковый - STR Ряд алфавитно-цифровых символов, заключенный в двойные кавычки “From point” “Radius ” “105” Строковое данное может содержать управляющие символы, например: \n – перевод строки \t – табуляция \\ - \

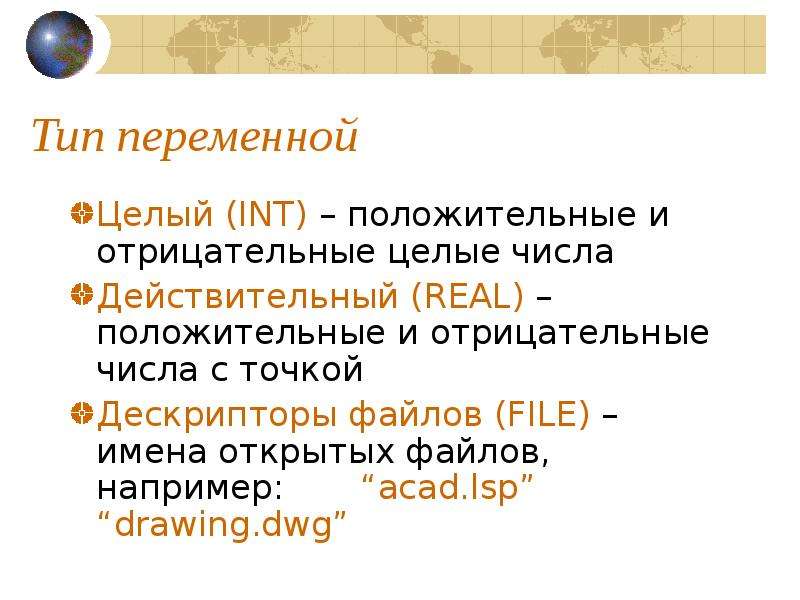

Слайд 13

Описание слайда:

Тип переменной Целый (INT) – положительные и отрицательные целые числа Действительный (REAL) – положительные и отрицательные числа с точкой Дескрипторы файлов (FILE) – имена открытых файлов, например: “acad.lsp” “drawing.dwg”

Слайд 14

Описание слайда:

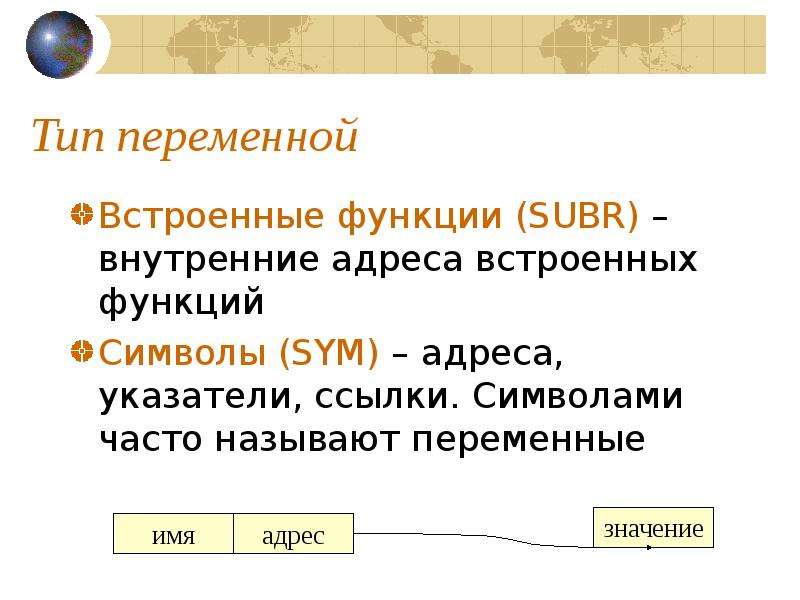

Тип переменной Встроенные функции (SUBR) – внутренние адреса встроенных функций Символы (SYM) – адреса, указатели, ссылки. Символами часто называют переменные

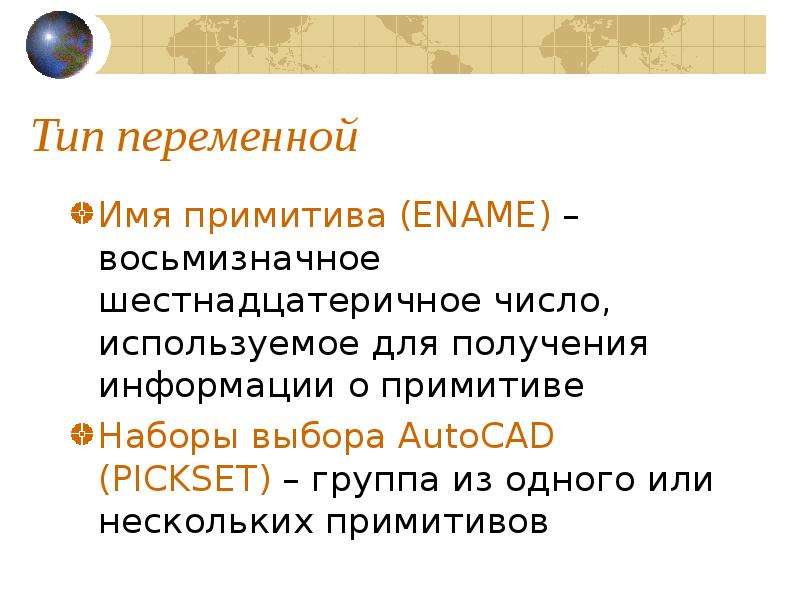

Слайд 15

Описание слайда:

Тип переменной Имя примитива (ENAME) – восьмизначное шестнадцатеричное число, используемое для получения информации о примитиве Наборы выбора AutoCAD (PICKSET) – группа из одного или нескольких примитивов

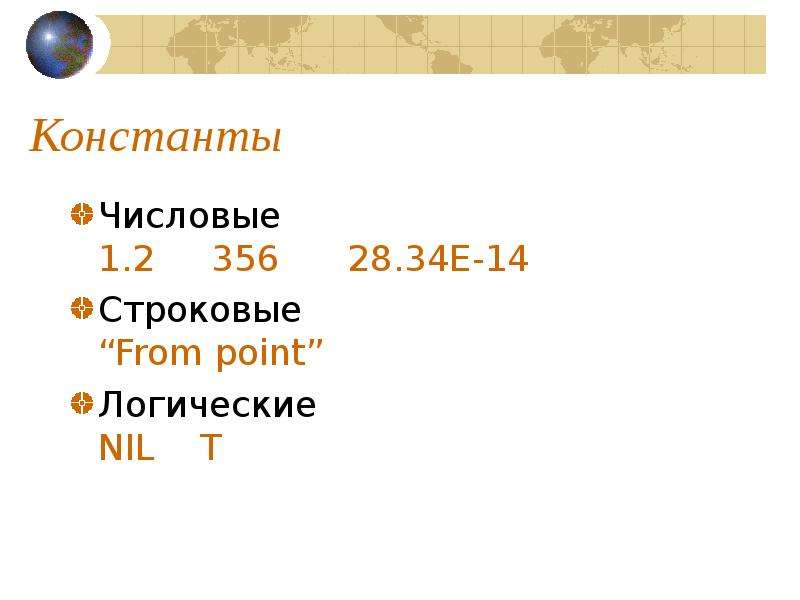

Слайд 16

Описание слайда:

Константы Числовые 1.2 356 28.34Е-14 Строковые “From point” Логические NIL T

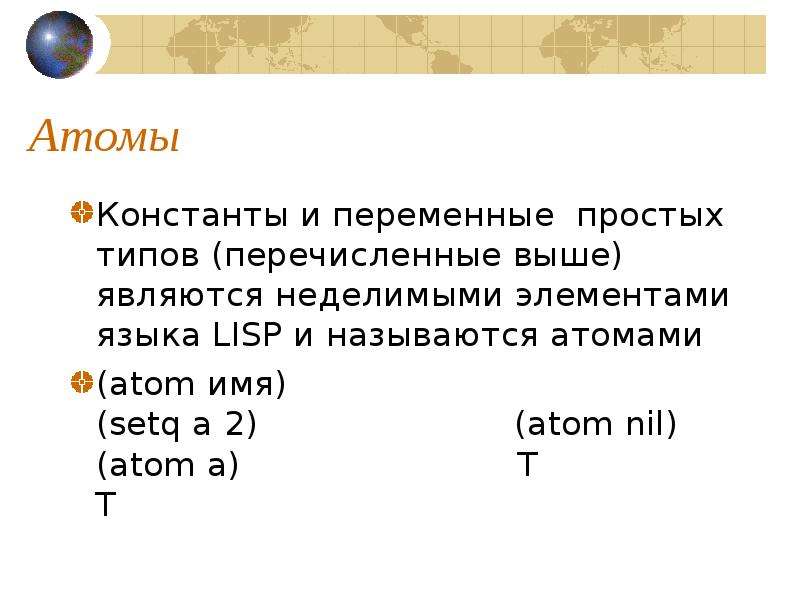

Слайд 17

Описание слайда:

Атомы Константы и переменные простых типов (перечисленные выше) являются неделимыми элементами языка LISP и называются атомами (atom имя) (setq a 2) (atom nil) (atom a) T T

Слайд 18

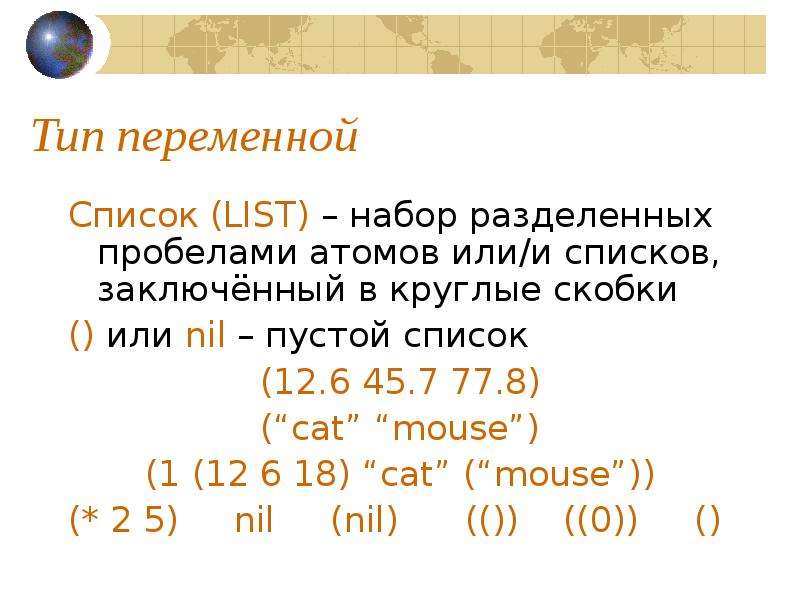

Описание слайда:

Тип переменной Список (LIST) – набор разделенных пробелами атомов или/и списков, заключённый в круглые скобки () или nil – пустой список (12.6 45.7 77.8) (“cat” “mouse”) (1 (12 6 18) “cat” (“mouse”)) (* 2 5) nil (nil) (()) ((0)) ()

Слайд 19

Описание слайда:

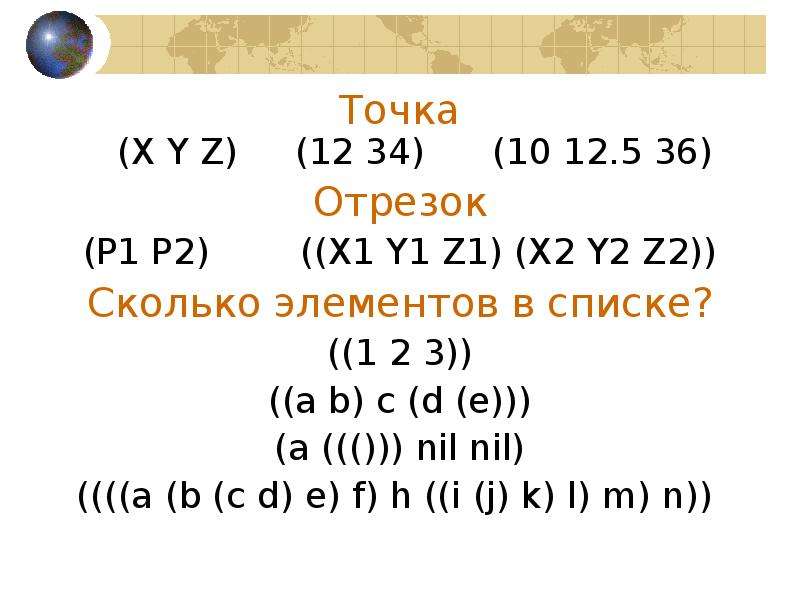

Точка (X Y Z) (12 34) (10 12.5 36) Точка (X Y Z) (12 34) (10 12.5 36) Отрезок (P1 P2) ((X1 Y1 Z1) (X2 Y2 Z2)) Сколько элементов в списке? ((1 2 3)) ((a b) c (d (e))) (a ((())) nil nil) ((((a (b (c d) e) f) h ((i (j) k) l) m) n))

Слайд 20

Описание слайда:

Структура языка LISP

Слайд 21

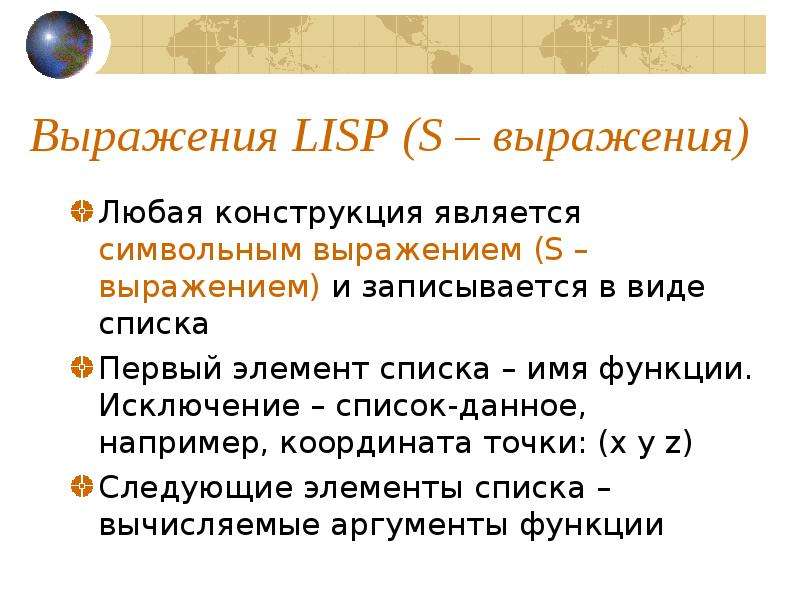

Описание слайда:

Выражения LISP (S – выражения) Любая конструкция является символьным выражением (S – выражением) и записывается в виде списка Первый элемент списка – имя функции. Исключение – список-данное, например, координата точки: (x y z) Следующие элементы списка – вычисляемые аргументы функции

Слайд 22

Описание слайда:

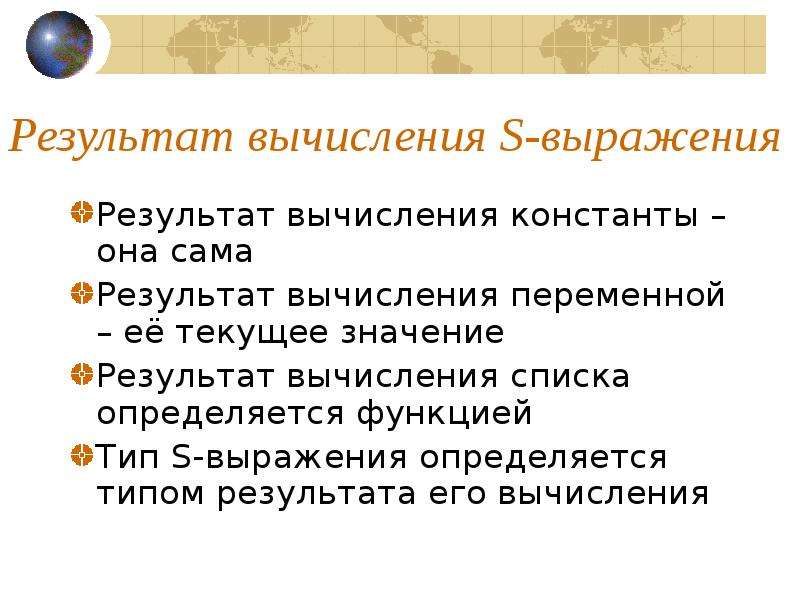

Результат вычисления S-выражения Результат вычисления константы – она сама Результат вычисления переменной – её текущее значение Результат вычисления списка определяется функцией Тип S-выражения определяется типом результата его вычисления

Слайд 23

Описание слайда:

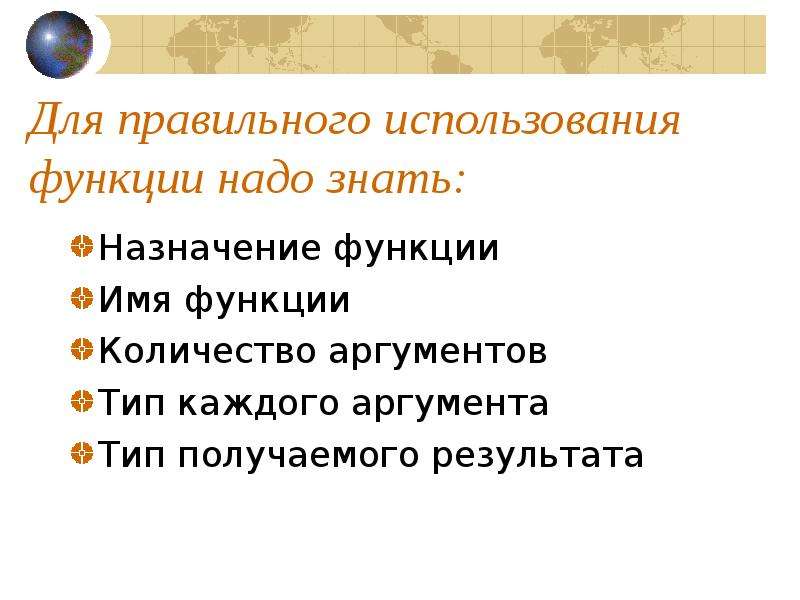

Для правильного использования функции надо знать: Назначение функции Имя функции Количество аргументов Тип каждого аргумента Тип получаемого результата

Слайд 24

Описание слайда:

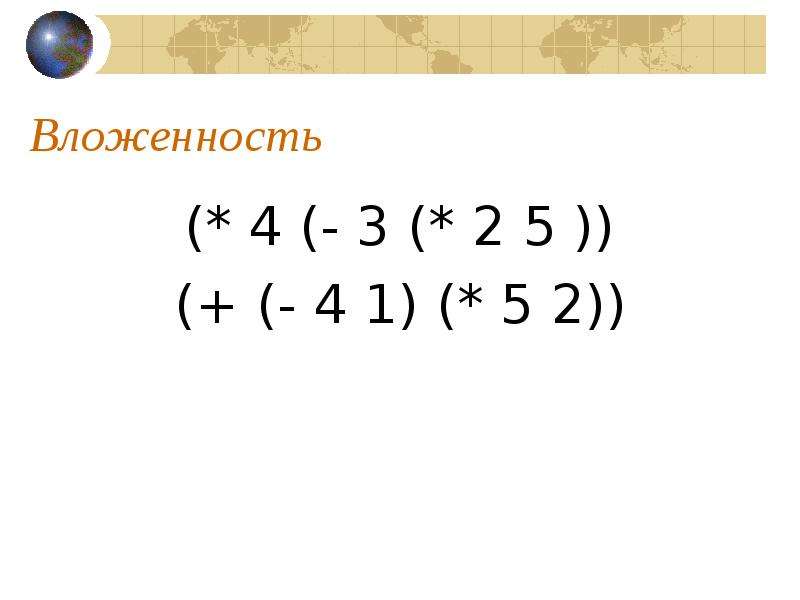

Вложенность (* 4 (- 3 (* 2 5 )) (+ (- 4 1) (* 5 2))

Слайд 25

Описание слайда:

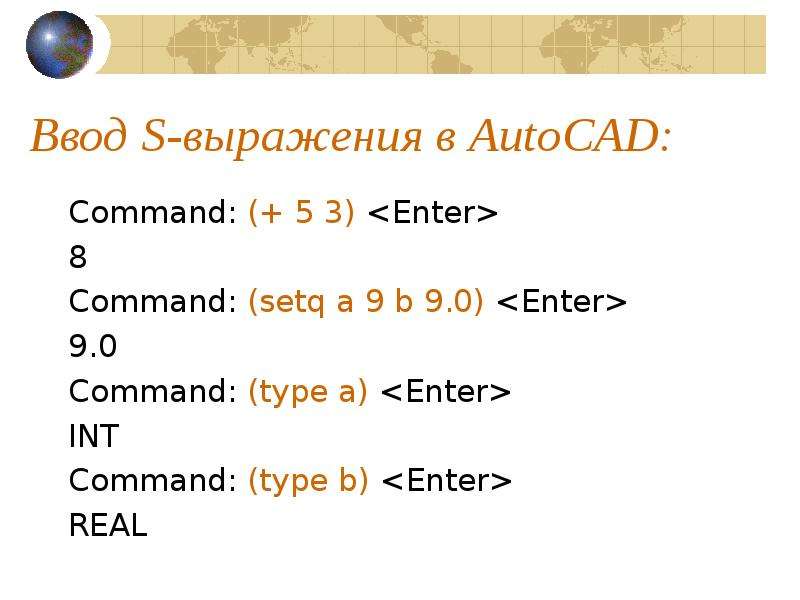

Ввод S-выражения в AutoCAD: Command: (+ 5 3) 8 Command: (setq a 9 b 9.0) 9.0 Command: (type a) INT Command: (type b) REAL

Слайд 26

Описание слайда:

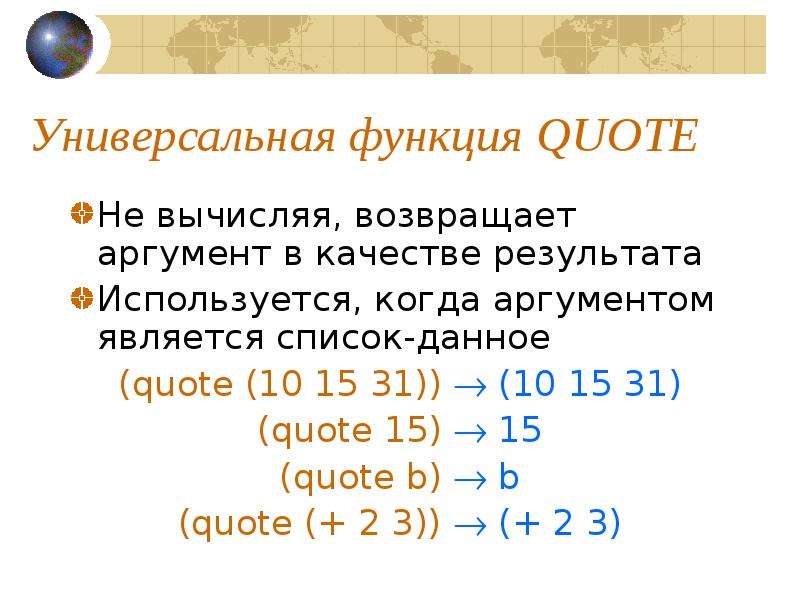

Универсальная функция QUOTE Не вычисляя, возвращает аргумент в качестве результата Используется, когда аргументом является список-данное (quote (10 15 31))  (10 15 31) (quote 15)  15 (quote b)  b (quote (+ 2 3))  (+ 2 3)

Слайд 27

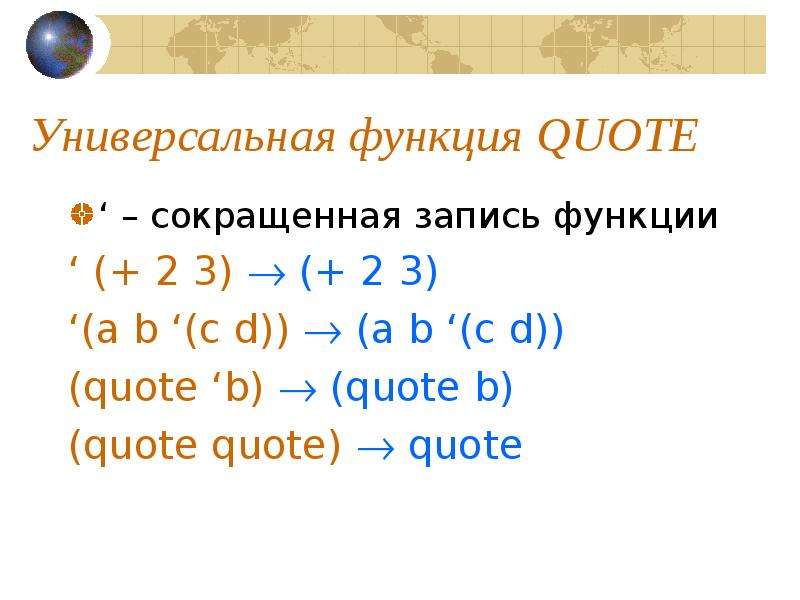

Описание слайда:

Универсальная функция QUOTE ‘ – сокращенная запись функции ‘ (+ 2 3)  (+ 2 3) ‘(a b ‘(c d))  (a b ‘(c d)) (quote ‘b)  (quote b) (quote quote)  quote

Слайд 28

Описание слайда:

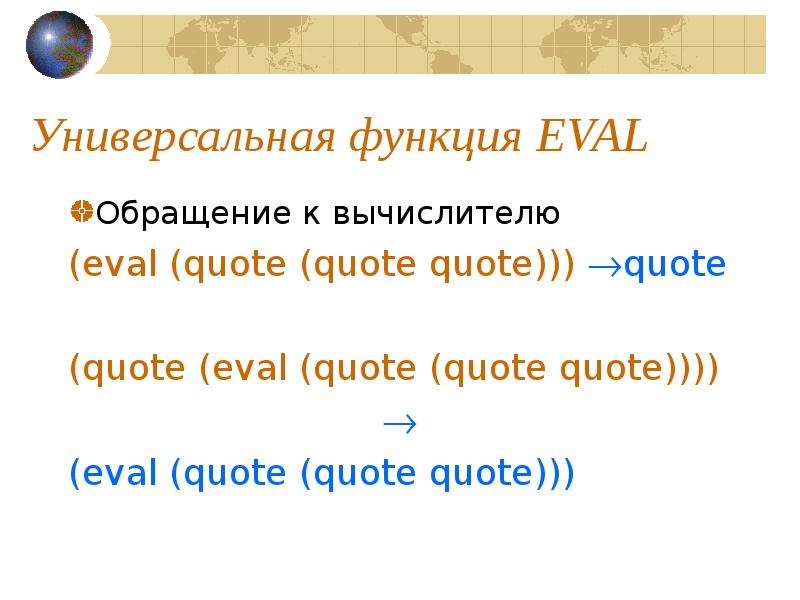

Универсальная функция EVAL Обращение к вычислителю (eval (quote (quote quote))) quote (quote (eval (quote (quote quote))))  (eval (quote (quote quote)))

Слайд 29

Описание слайда:

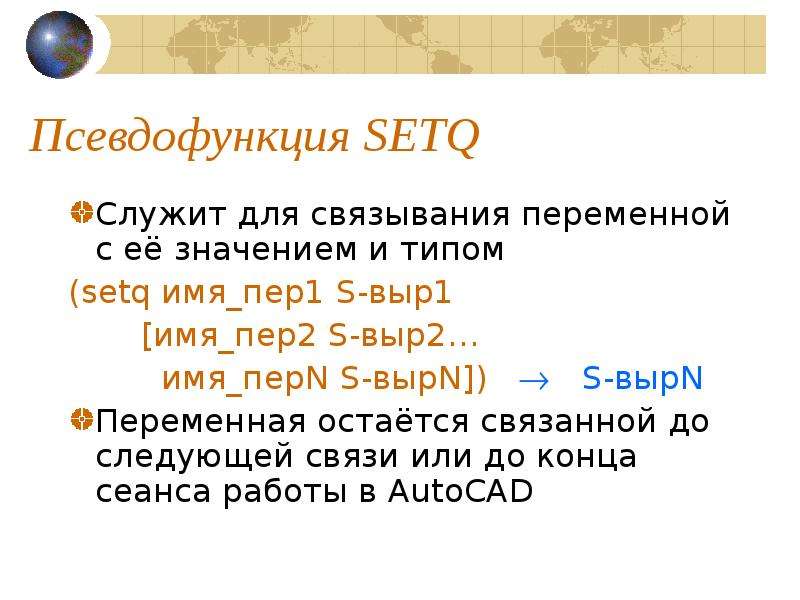

Псевдофункция SETQ Служит для связывания переменной с её значением и типом (setq имя_пер1 S-выр1 [имя_пер2 S-выр2… имя_перN S-вырN])  S-вырN Переменная остаётся связанной до следующей связи или до конца сеанса работы в AutoCAD

Слайд 30

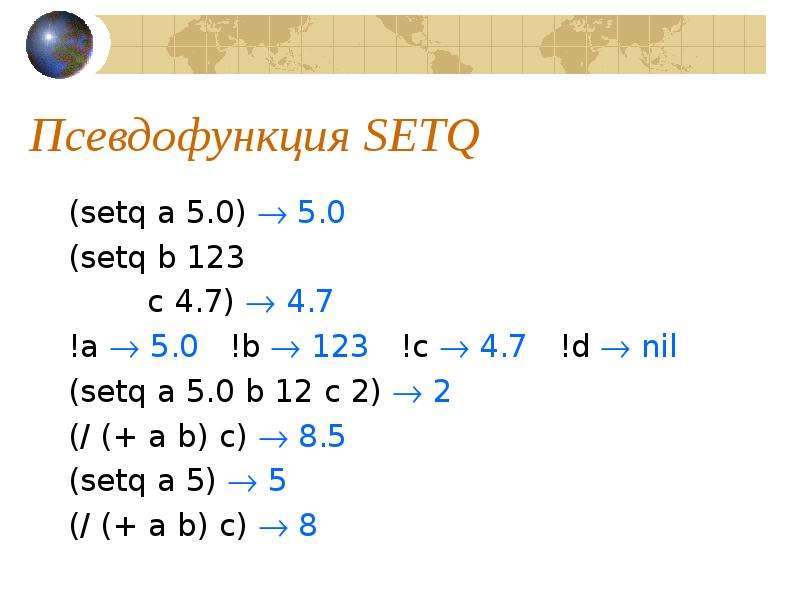

Описание слайда:

Псевдофункция SETQ (setq a 5.0)  5.0 (setq b 123 c 4.7)  4.7 !a  5.0 !b  123 !c  4.7 !d  nil (setq a 5.0 b 12 c 2)  2 (/ (+ a b) c)  8.5 (setq a 5)  5 (/ (+ a b) c)  8

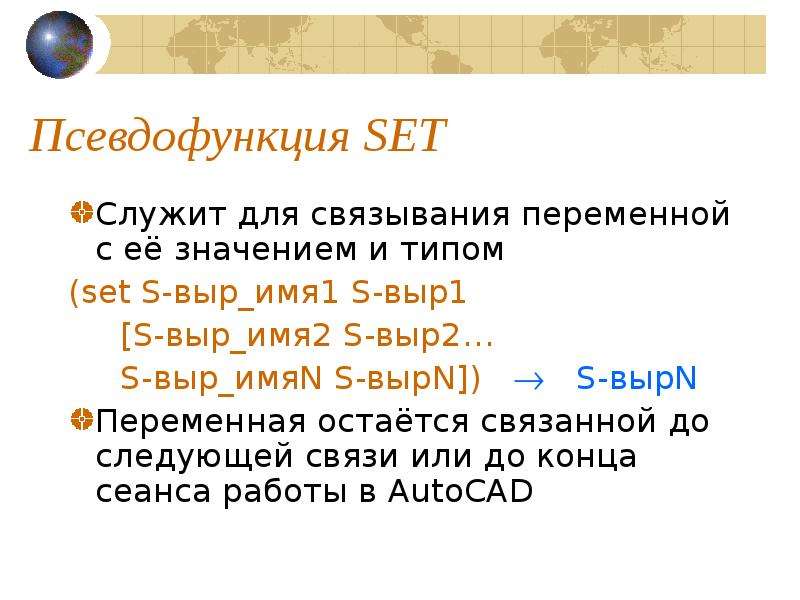

Слайд 31

Описание слайда:

Псевдофункция SET Служит для связывания переменной с её значением и типом (set S-выр_имя1 S-выр1 [S-выр_имя2 S-выр2… S-выр_имяN S-вырN])  S-вырN Переменная остаётся связанной до следующей связи или до конца сеанса работы в AutoCAD

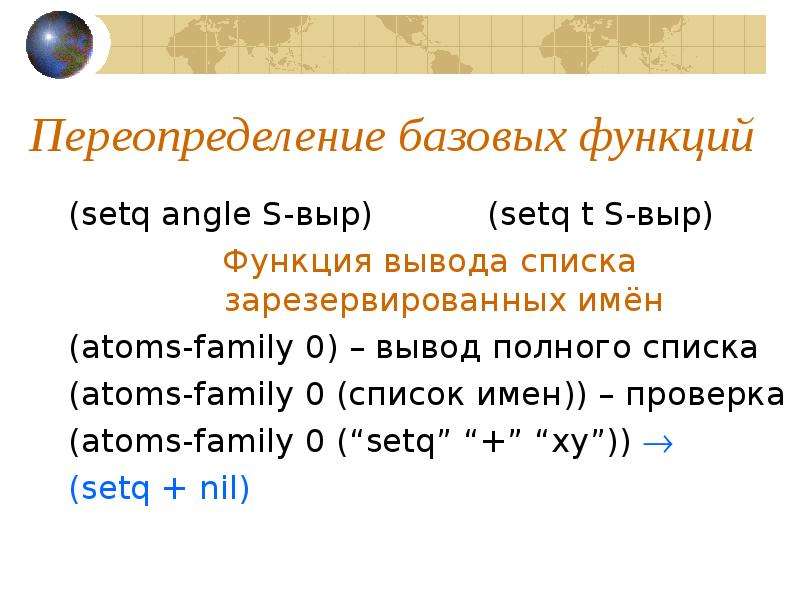

Слайд 32

Описание слайда:

Переопределение базовых функций (setq angle S-выр) (setq t S-выр) Функция вывода списка зарезервированных имён (atoms-family 0) – вывод полного списка (atoms-family 0 (список имен)) – проверка (atoms-family 0 (“setq” “+” “xy”))  (setq + nil)

Слайд 33

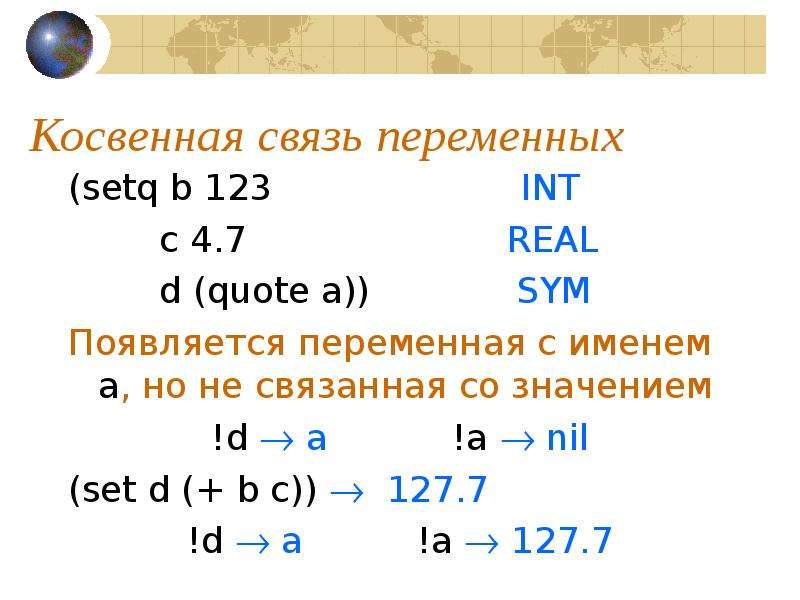

Описание слайда:

Косвенная связь переменных (setq b 123 INT c 4.7 REAL d (quote a)) SYM Появляется переменная с именем a, но не связанная со значением !d  a !a  nil (set d (+ b c))  127.7 !d  a !a  127.7

Слайд 34

Описание слайда:

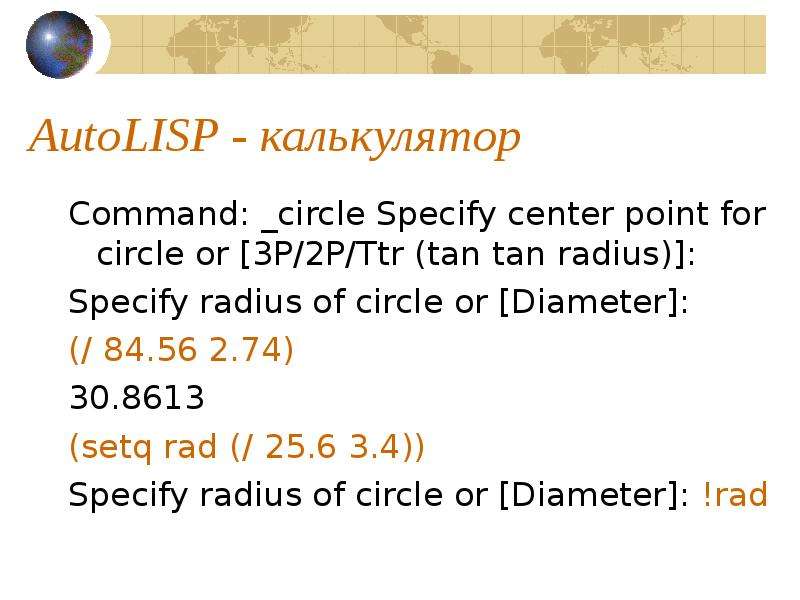

AutoLISP - калькулятор Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Specify radius of circle or [Diameter]: (/ 84.56 2.74) 30.8613 (setq rad (/ 25.6 3.4)) Specify radius of circle or [Diameter]: !rad

Слайд 35

Описание слайда:

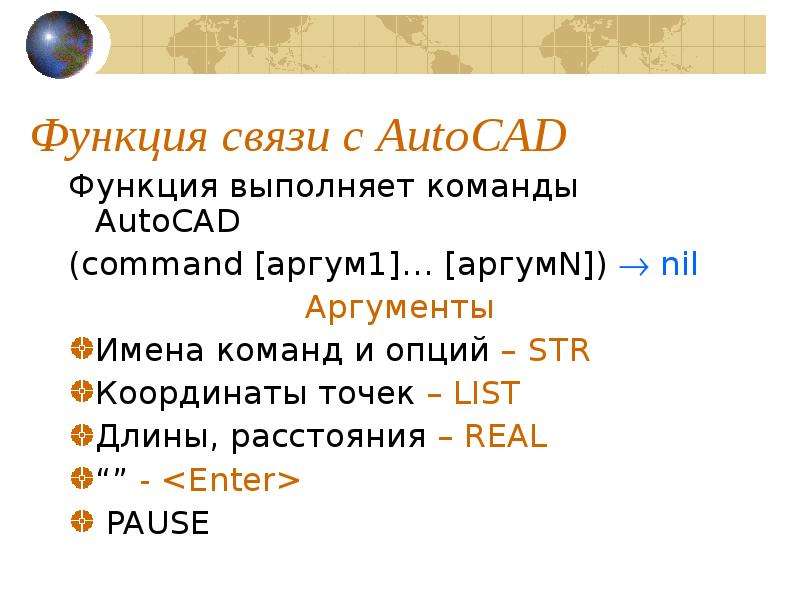

Функция связи с AutoCAD Функция выполняет команды AutoCAD (command [аргум1]… [аргумN])  nil Аргументы Имена команд и опций – STR Координаты точек – LIST Длины, расстояния – REAL “” - PAUSE

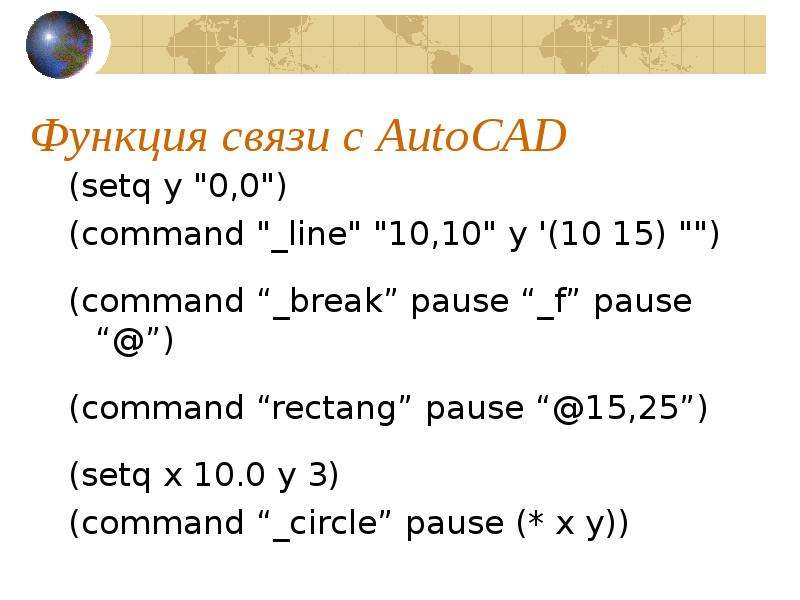

Слайд 36

Описание слайда:

Функция связи с AutoCAD (setq y "0,0") (command "_line" "10,10" y '(10 15) "") (command “_break” pause “_f” pause “@”) (command “rectang” pause “@15,25”) (setq x 10.0 y 3) (command “_circle” pause (* x y))
