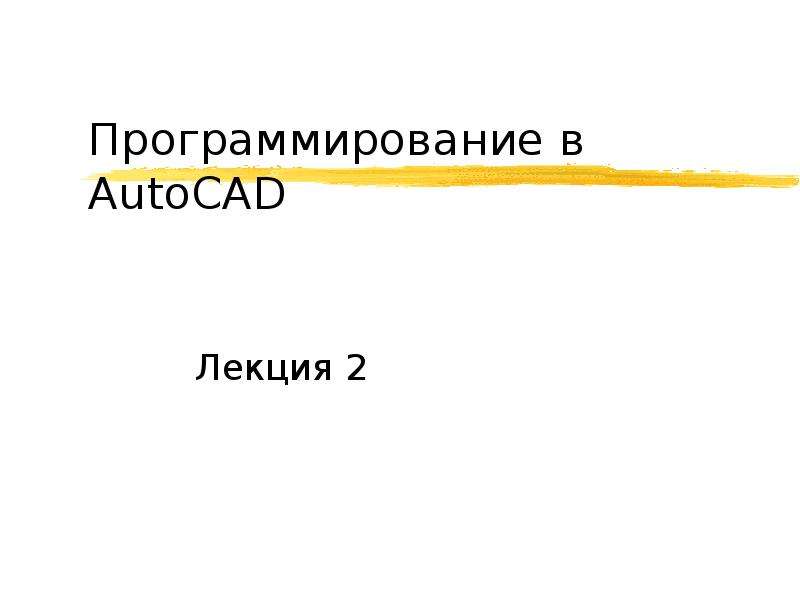

Программирование в AutoCAD Лекция 2

Слайд 2

Описание слайда:

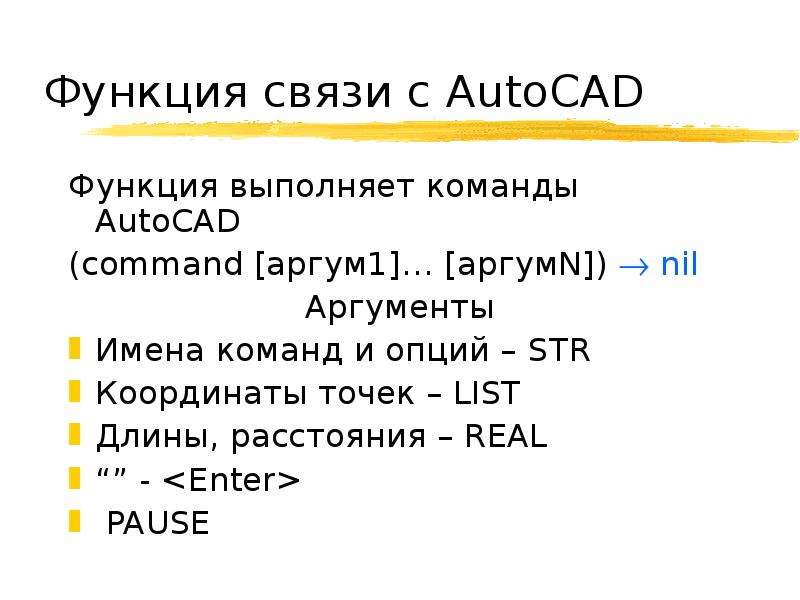

Функция связи с AutoCAD Функция выполняет команды AutoCAD (command [аргум1]… [аргумN])  nil Аргументы Имена команд и опций – STR Координаты точек – LIST Длины, расстояния – REAL “” - PAUSE

Слайд 3

Описание слайда:

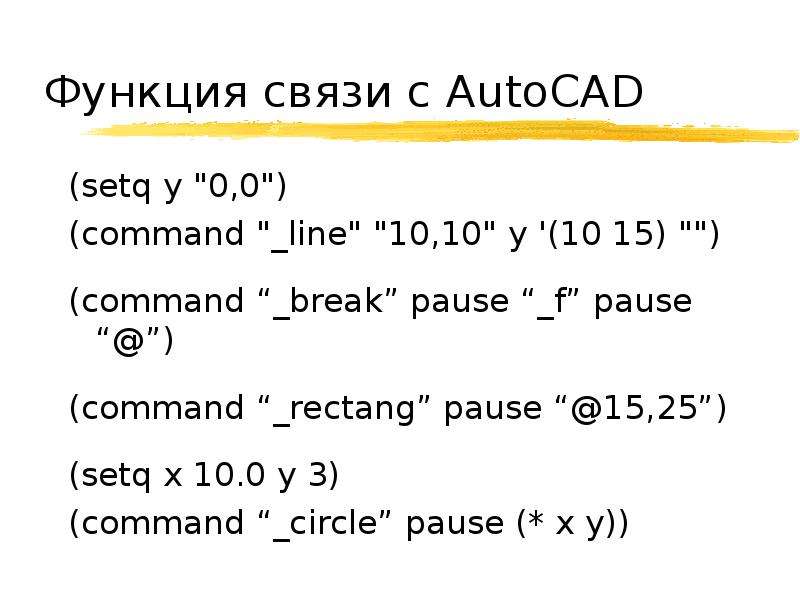

Функция связи с AutoCAD (setq y "0,0") (command "_line" "10,10" y '(10 15) "") (command “_break” pause “_f” pause “@”) (command “_rectang” pause “@15,25”) (setq x 10.0 y 3) (command “_circle” pause (* x y))

Слайд 4

Описание слайда:

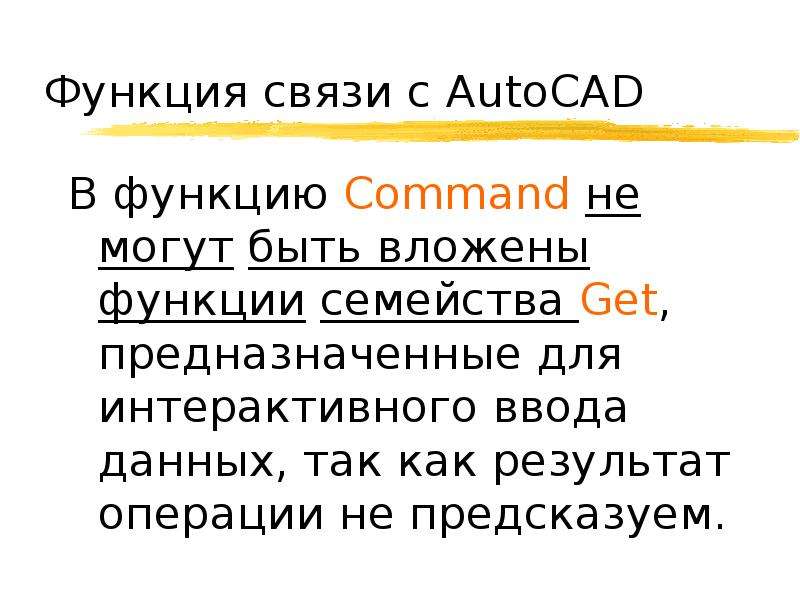

Функция связи с AutoCAD В функцию Command не могут быть вложены функции семейства Get, предназначенные для интерактивного ввода данных, так как результат операции не предсказуем.

Слайд 5

Описание слайда:

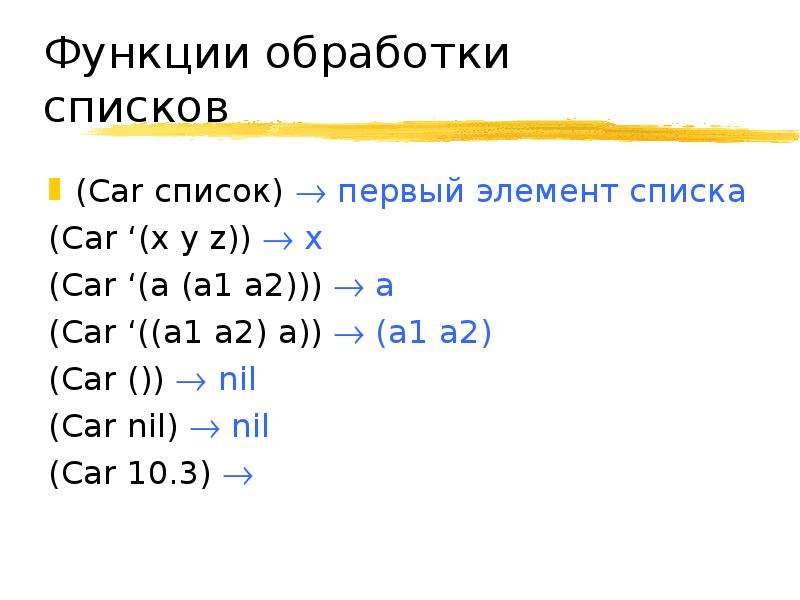

Функции обработки списков (Car список)  первый элемент списка (Car ‘(x y z))  x (Car ‘(a (a1 a2)))  a (Car ‘((a1 a2) a))  (a1 a2) (Car ())  nil (Car nil)  nil (Car 10.3) 

Слайд 6

Описание слайда:

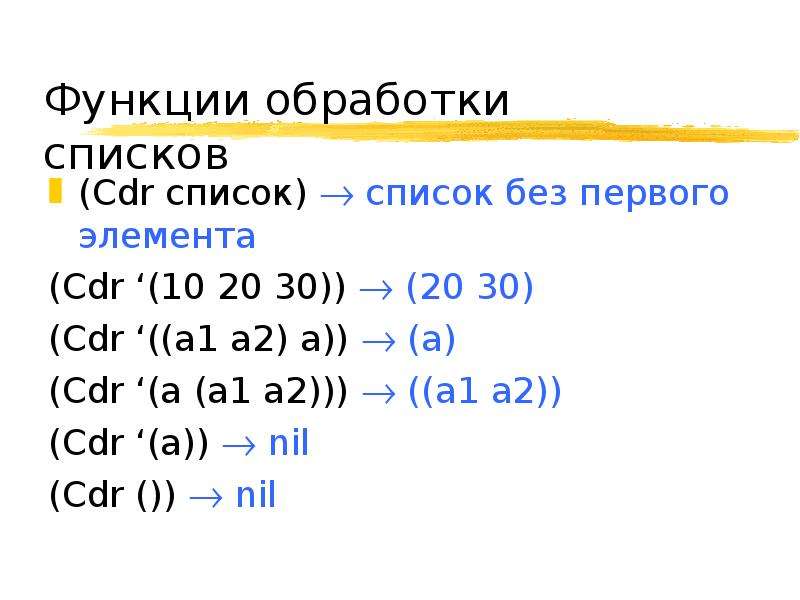

Функции обработки списков (Cdr список)  список без первого элемента (Cdr ‘(10 20 30))  (20 30) (Cdr ‘((a1 a2) a))  (a) (Cdr ‘(a (a1 a2)))  ((a1 a2)) (Cdr ‘(a))  nil (Cdr ())  nil

Слайд 7

Описание слайда:

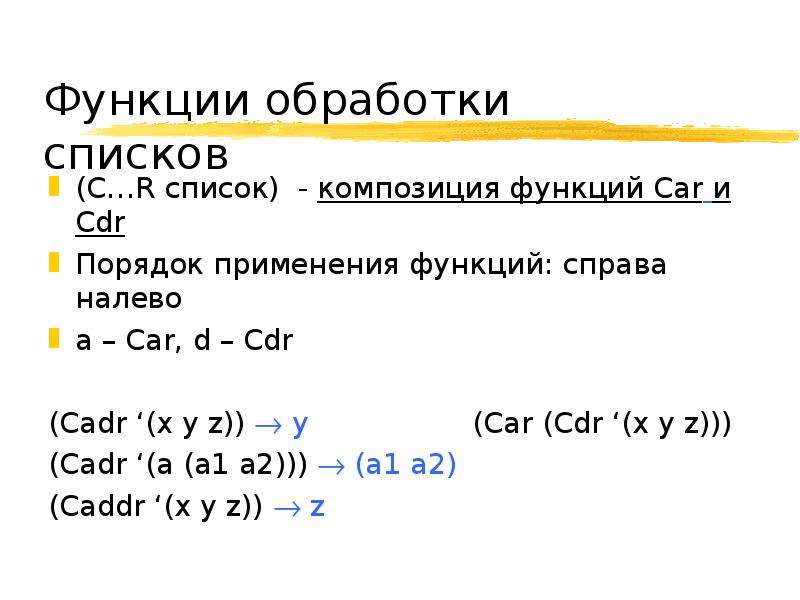

Функции обработки списков (C…R список) - композиция функций Car и Cdr Порядок применения функций: справа налево a – Car, d – Cdr (Cadr ‘(x y z))  y (Car (Cdr ‘(x y z))) (Cadr ‘(a (a1 a2)))  (a1 a2) (Caddr ‘(x y z))  z

Слайд 8

Описание слайда:

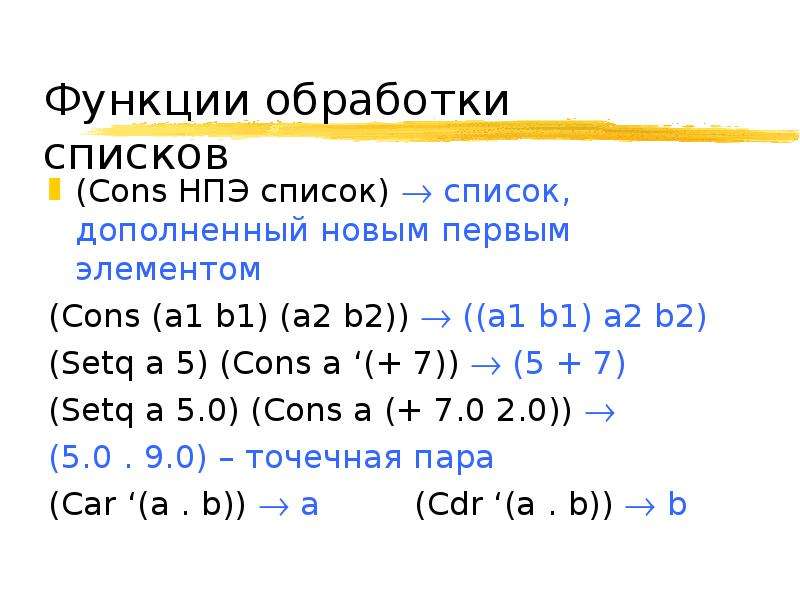

Функции обработки списков (Cons НПЭ список)  список, дополненный новым первым элементом (Cons (a1 b1) (a2 b2))  ((a1 b1) a2 b2) (Setq a 5) (Cons a ‘(+ 7))  (5 + 7) (Setq a 5.0) (Cons a (+ 7.0 2.0))  (5.0 . 9.0) – точечная пара (Сar ‘(a . b))  a (Сdr ‘(a . b))  b

Слайд 9

Описание слайда:

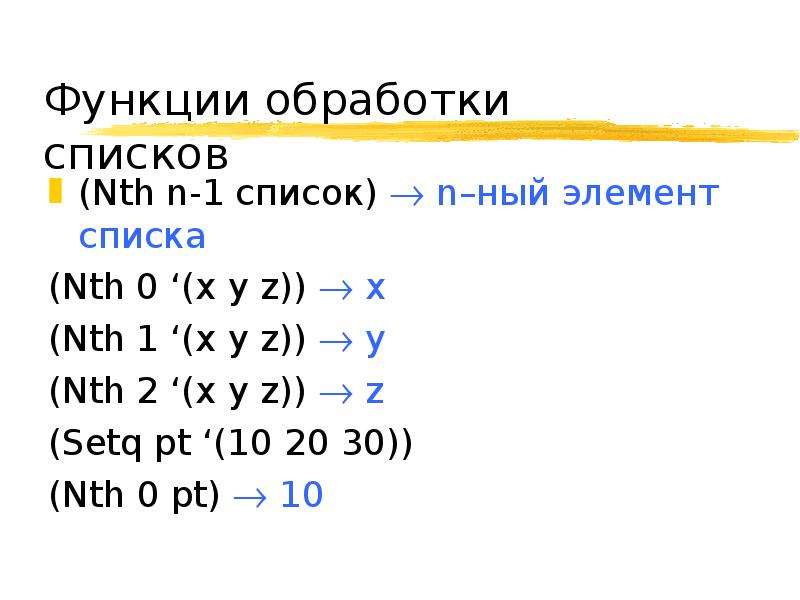

Функции обработки списков (Nth n-1 список)  n–ный элемент списка (Nth 0 ‘(x y z))  x (Nth 1 ‘(x y z))  y (Nth 2 ‘(x y z))  z (Setq pt ‘(10 20 30)) (Nth 0 pt)  10

Слайд 10

Описание слайда:

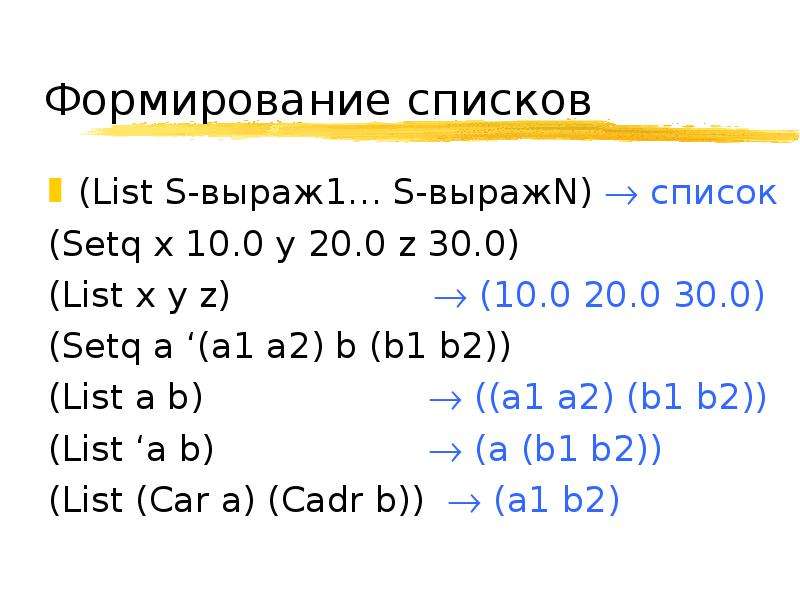

Формирование списков (List S-выраж1… S-выражN)  список (Setq x 10.0 y 20.0 z 30.0) (List x y z)  (10.0 20.0 30.0) (Setq a ‘(a1 a2) b (b1 b2)) (List a b)  ((a1 a2) (b1 b2)) (List ‘a b)  (a (b1 b2)) (List (Car a) (Cadr b))  (a1 b2)

Слайд 11

Описание слайда:

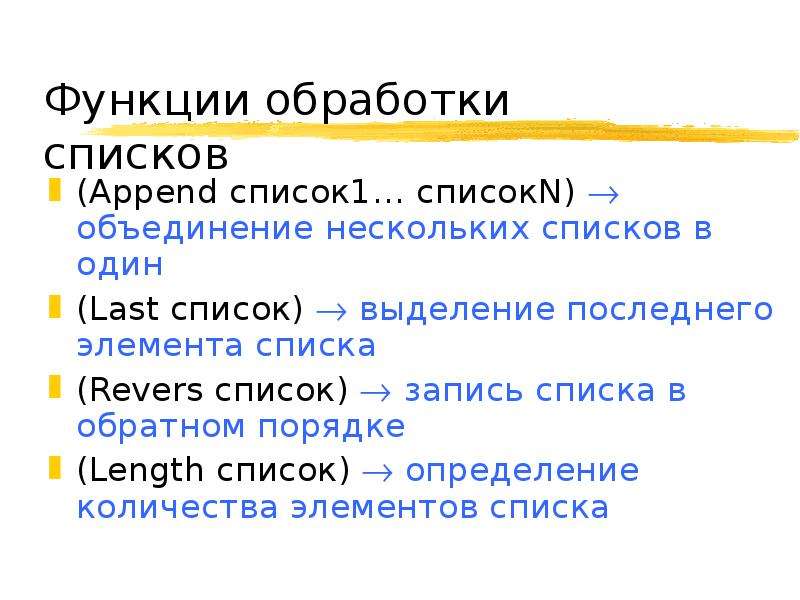

Функции обработки списков (Append список1… списокN)  объединение нескольких списков в один (Last список)  выделение последнего элемента списка (Revers список)  запись списка в обратном порядке (Length список)  определение количества элементов списка

Слайд 12

Описание слайда:

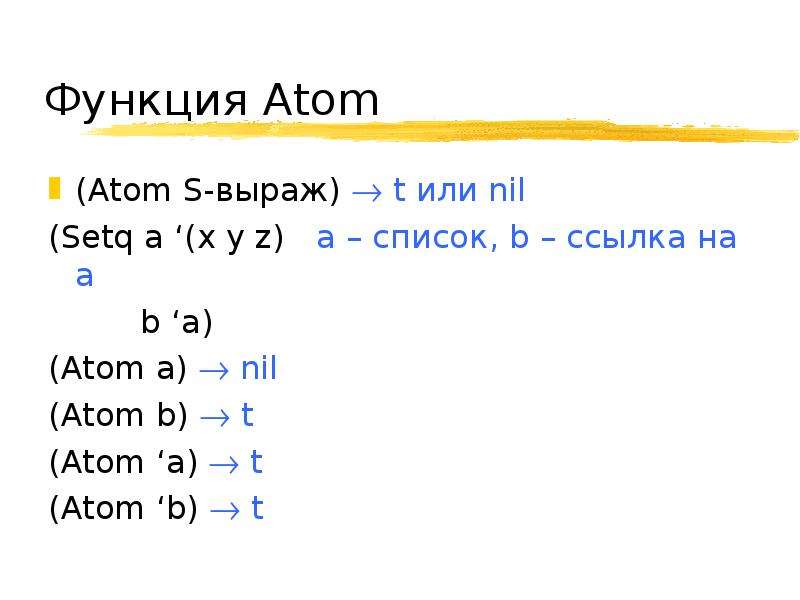

Функция Atom (Atom S-выраж)  t или nil (Setq a ‘(x y z) a – список, b – ссылка на a b ‘a) (Atom a)  nil (Atom b)  t (Atom ‘a)  t (Atom ‘b)  t

Слайд 13

Описание слайда:

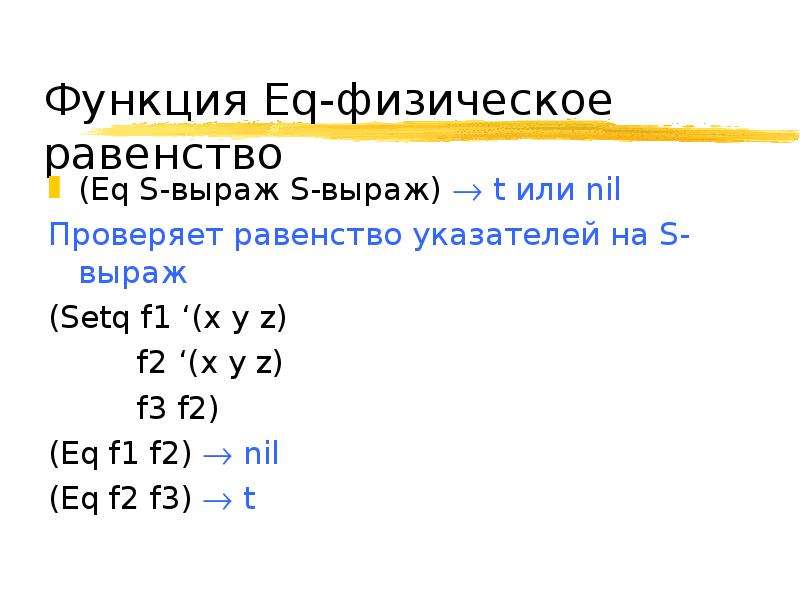

Функция Eq-физическое равенство (Eq S-выраж S-выраж)  t или nil Проверяет равенство указателей на S-выраж (Setq f1 ‘(x y z) f2 ‘(x y z) f3 f2) (Eq f1 f2)  nil (Eq f2 f3)  t

Слайд 14

Описание слайда:

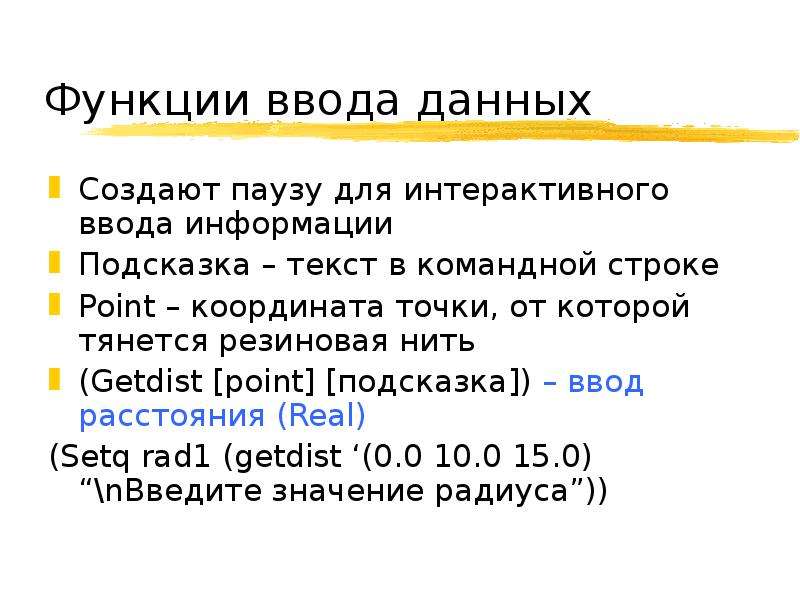

Функции ввода данных Создают паузу для интерактивного ввода информации Подсказка – текст в командной строке Point – координата точки, от которой тянется резиновая нить (Getdist [point] [подсказка]) – ввод расстояния (Real) (Setq rad1 (getdist ‘(0.0 10.0 15.0) “\nВведите значение радиуса”))

Слайд 15

Описание слайда:

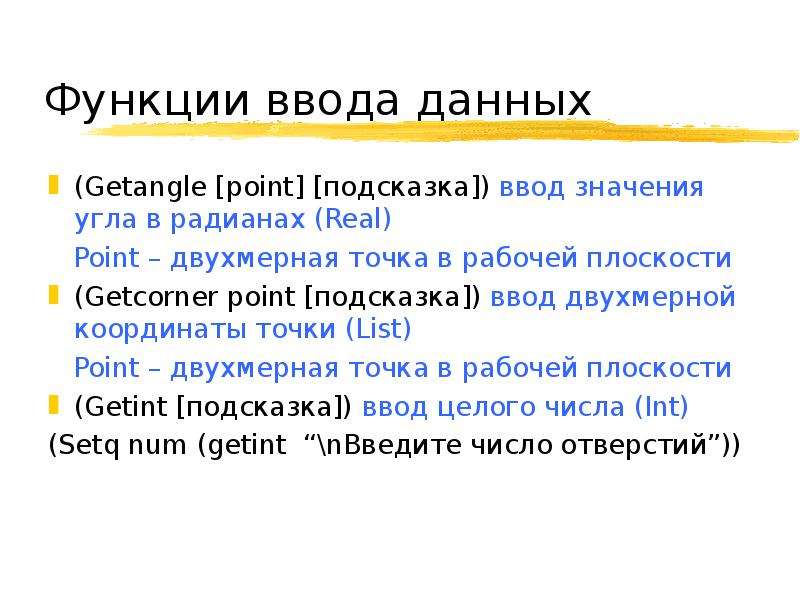

Функции ввода данных (Getangle [point] [подсказка]) ввод значения угла в радианах (Real) Point – двухмерная точка в рабочей плоскости (Getcorner point [подсказка]) ввод двухмерной координаты точки (List) Point – двухмерная точка в рабочей плоскости (Getint [подсказка]) ввод целого числа (Int) (Setq num (getint “\nВведите число отверстий”))

Слайд 16

Описание слайда:

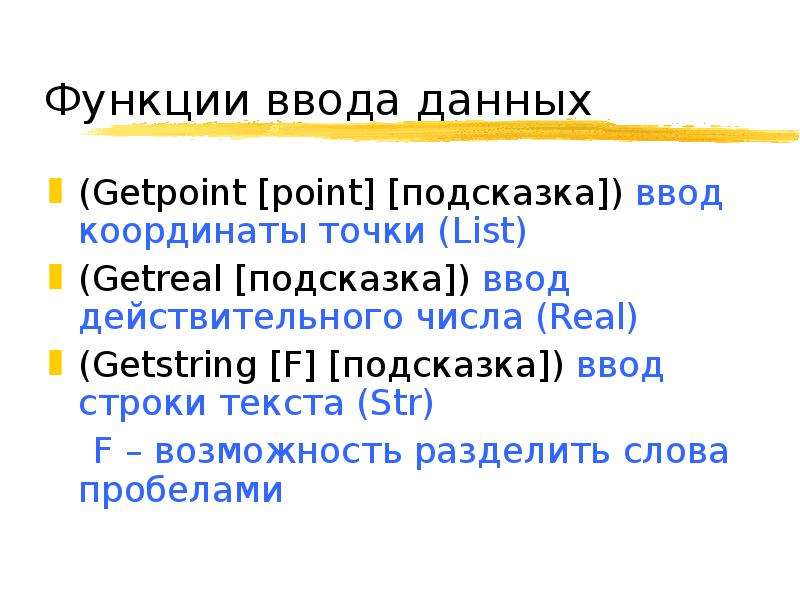

Функции ввода данных (Getpoint [point] [подсказка]) ввод координаты точки (List) (Getreal [подсказка]) ввод действительного числа (Real) (Getstring [F] [подсказка]) ввод строки текста (Str) F – возможность разделить слова пробелами

Слайд 17

Описание слайда:

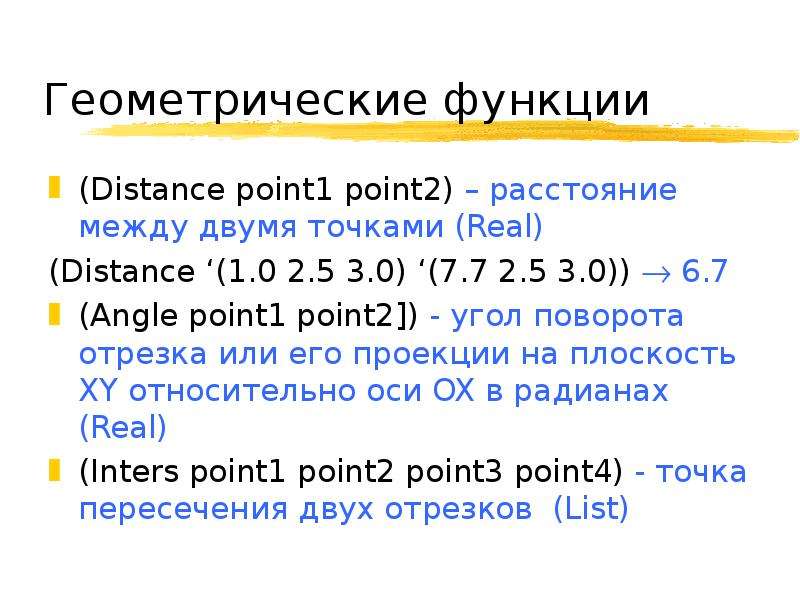

Геометрические функции (Distance point1 point2) – расстояние между двумя точками (Real) (Distance ‘(1.0 2.5 3.0) ‘(7.7 2.5 3.0))  6.7 (Angle point1 point2]) - угол поворота отрезка или его проекции на плоскость XY относительно оси OX в радианах (Real) (Inters point1 point2 point3 point4) - точка пересечения двух отрезков (List)

Слайд 18

Описание слайда:

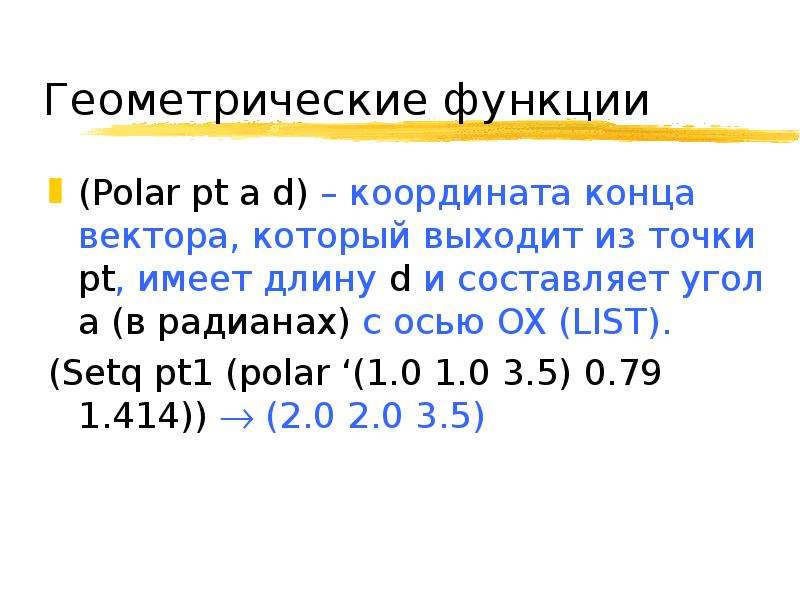

Геометрические функции (Polar pt a d) – координата конца вектора, который выходит из точки pt, имеет длину d и составляет угол а (в радианах) с осью OX (LIST). (Setq pt1 (polar ‘(1.0 1.0 3.5) 0.79 1.414))  (2.0 2.0 3.5)

Слайд 19

Описание слайда:

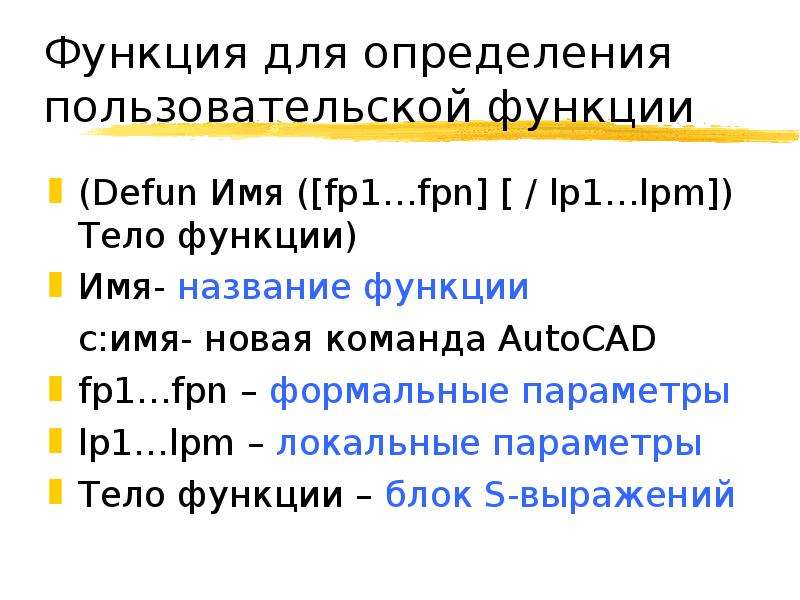

Функция для определения пользовательской функции (Defun Имя ([fp1…fpn] [ / lp1…lpm]) Тело функции) Имя- название функции с:имя- новая команда AutoCAD fp1…fpn – формальные параметры lp1…lpm – локальные параметры Тело функции – блок S-выражений

Слайд 20

Описание слайда:

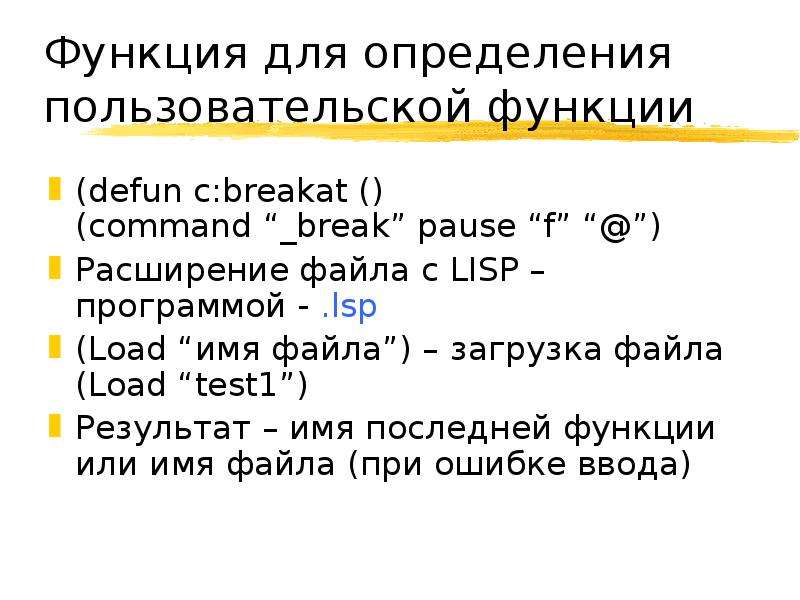

Функция для определения пользовательской функции (defun c:breakat () (command “_break” pause “f” “@”) Расширение файла с LISP – программой - .lsp (Load “имя файла”) – загрузка файла (Load “test1”) Результат – имя последней функции или имя файла (при ошибке ввода)

Слайд 21

Описание слайда:

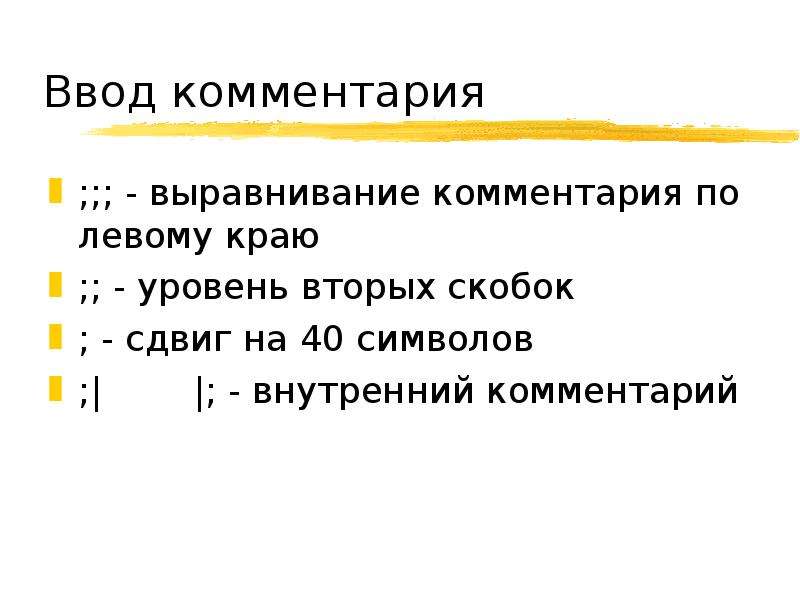

Ввод комментария ;;; - выравнивание комментария по левому краю ;; - уровень вторых скобок ; - сдвиг на 40 символов ;| |; - внутренний комментарий

Слайд 22

Описание слайда:

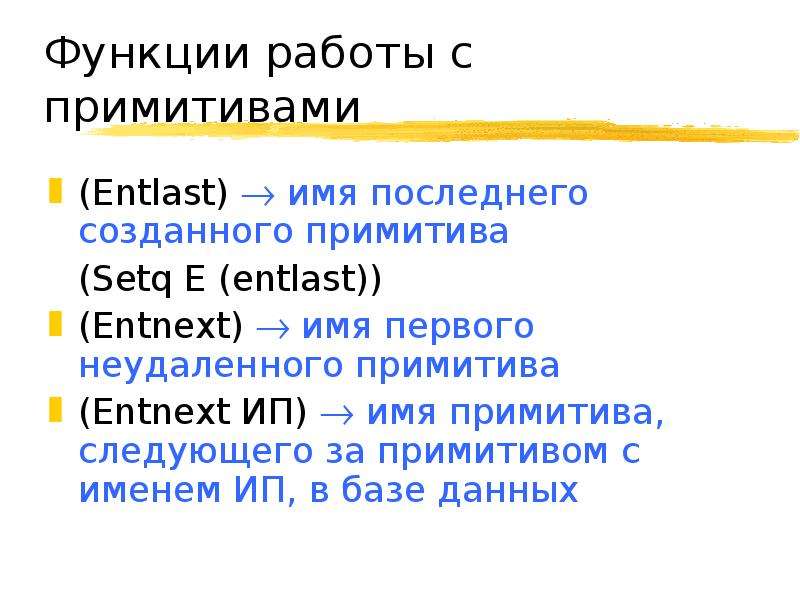

Функции работы с примитивами (Entlast)  имя последнего созданного примитива (Setq E (entlast)) (Entnext)  имя первого неудаленного примитива (Entnext ИП)  имя примитива, следующего за примитивом с именем ИП, в базе данных

Слайд 23

Описание слайда:

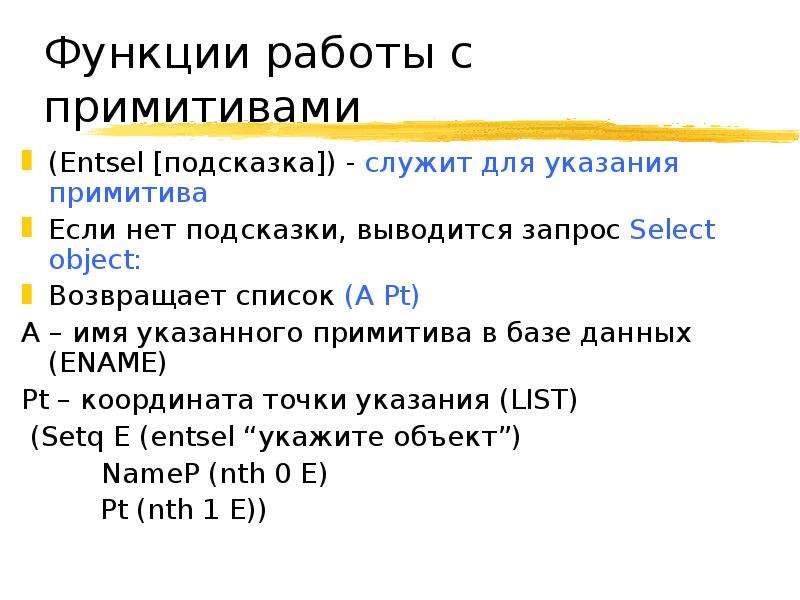

Функции работы с примитивами (Entsel [подсказка]) - служит для указания примитива Если нет подсказки, выводится запрос Select object: Возвращает список (A Pt) A – имя указанного примитива в базе данных (ENAME) Pt – координата точки указания (LIST) (Setq E (entsel “укажите объект”) NameP (nth 0 E) Pt (nth 1 E))

Слайд 24

Описание слайда:

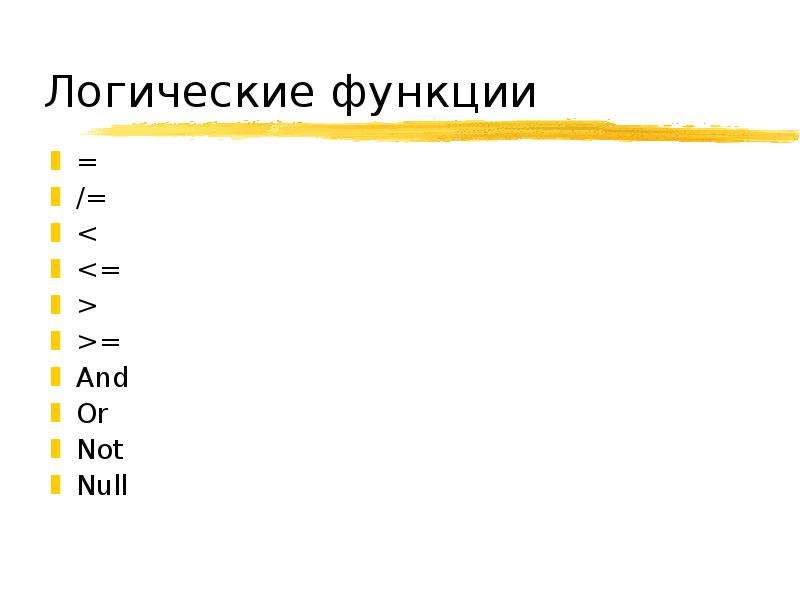

Логические функции = /= = And Or Not Null

Слайд 25

Описание слайда:

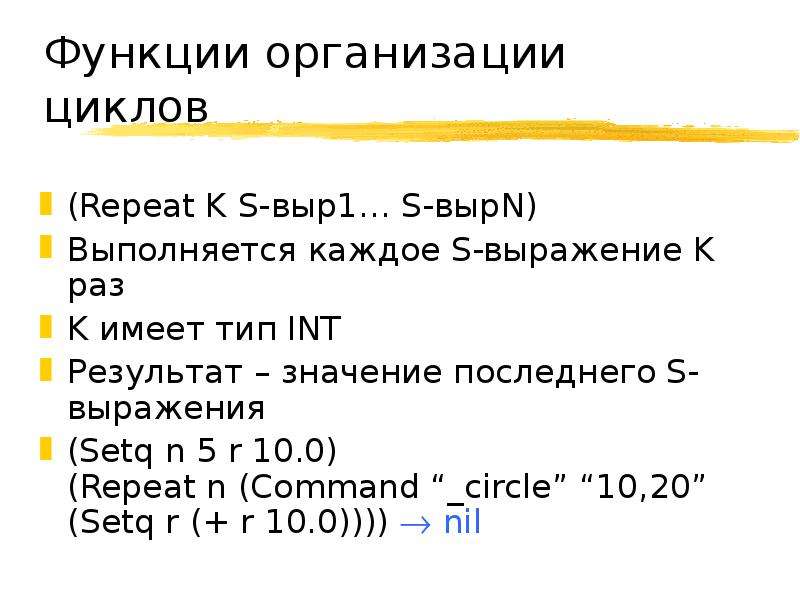

Функции организации циклов (Repeat K S-выр1… S-вырN) Выполняется каждое S-выражение K раз K имеет тип INT Результат – значение последнего S-выражения (Setq n 5 r 10.0) (Repeat n (Command “_circle” “10,20” (Setq r (+ r 10.0))))  nil

Слайд 26

Описание слайда:

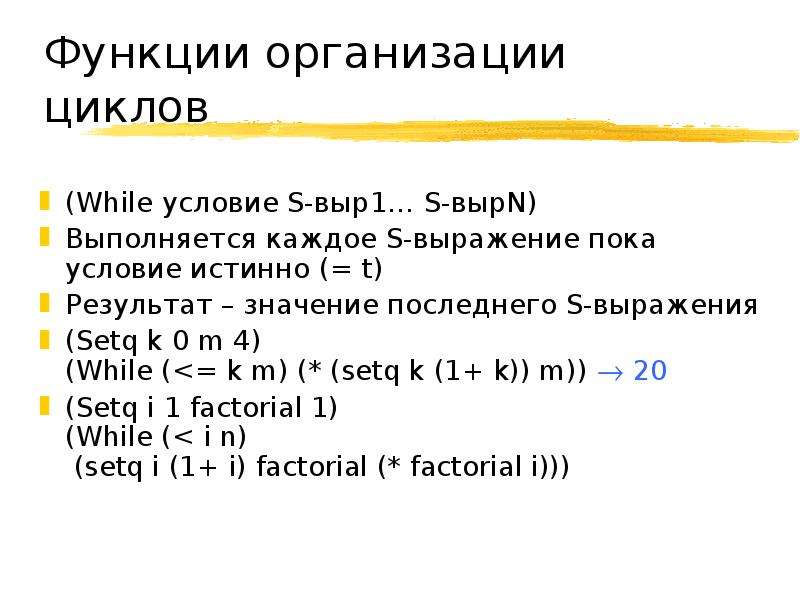

Функции организации циклов (While условие S-выр1… S-вырN) Выполняется каждое S-выражение пока условие истинно (= t) Результат – значение последнего S-выражения (Setq k 0 m 4) (While (

Слайд 27

Описание слайда:

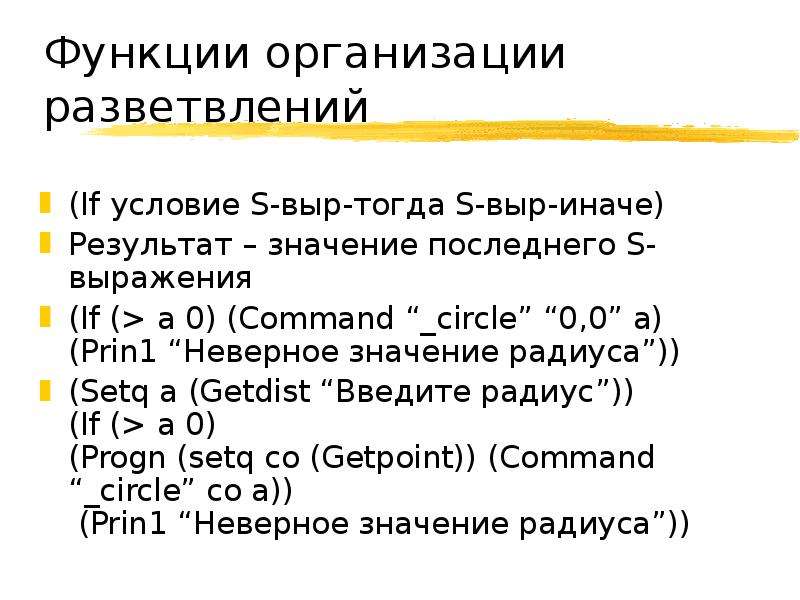

Функции организации разветвлений (If условие S-выр-тогда S-выр-иначе) Результат – значение последнего S-выражения (If (> a 0) (Command “_circle” “0,0” a) (Prin1 “Неверное значение радиуса”)) (Setq a (Getdist “Введите радиус”)) (If (> a 0) (Progn (setq co (Getpoint)) (Command “_circle” co a)) (Prin1 “Неверное значение радиуса”))

Слайд 28

$Программа моделирования основы (1) (defun c:osnova ( / h1 h2 bt bt1 c1 c2 v1 r1 r2 d1 d2 x1 y1 z1) (setq bt (getpoint "\nВведите базовую...$

Описание слайда:

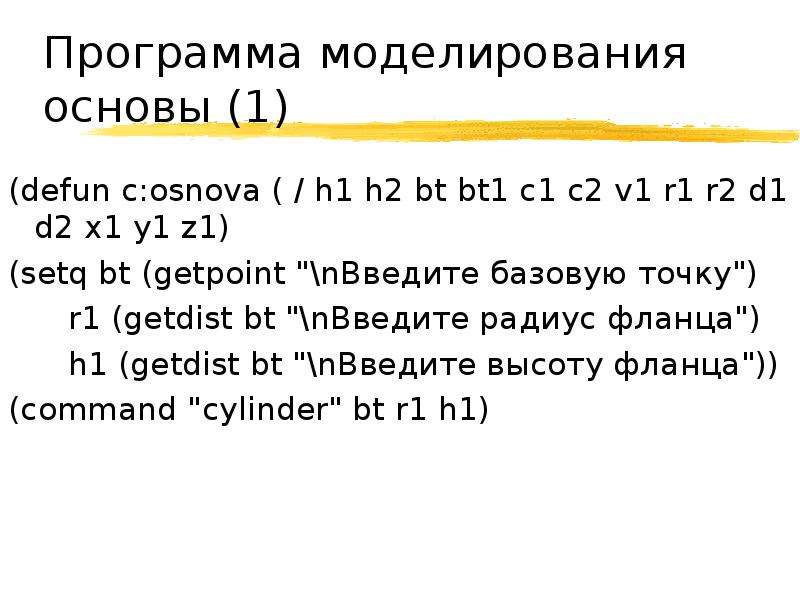

Программа моделирования основы (1) (defun c:osnova ( / h1 h2 bt bt1 c1 c2 v1 r1 r2 d1 d2 x1 y1 z1) (setq bt (getpoint "\nВведите базовую точку") r1 (getdist bt "\nВведите радиус фланца") h1 (getdist bt "\nВведите высоту фланца")) (command "cylinder" bt r1 h1)

Слайд 29

Описание слайда:

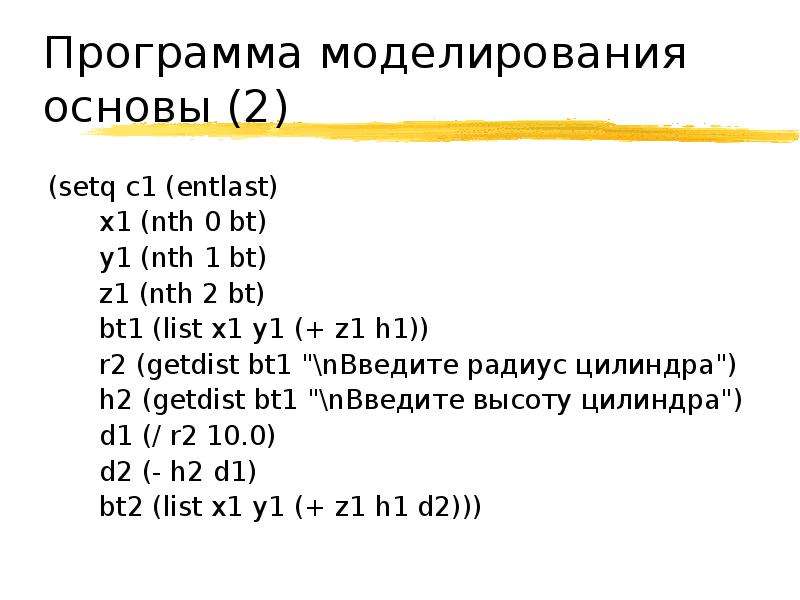

Программа моделирования основы (2) (setq c1 (entlast) x1 (nth 0 bt) y1 (nth 1 bt) z1 (nth 2 bt) bt1 (list x1 y1 (+ z1 h1)) r2 (getdist bt1 "\nВведите радиус цилиндра") h2 (getdist bt1 "\nВведите высоту цилиндра") d1 (/ r2 10.0) d2 (- h2 d1) bt2 (list x1 y1 (+ z1 h1 d2)))

Слайд 30

Описание слайда:

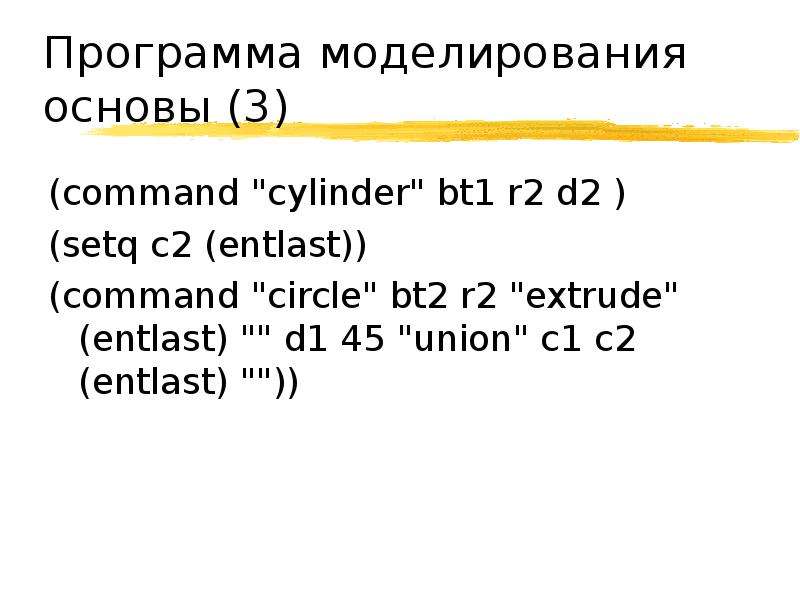

Программа моделирования основы (3) (command "cylinder" bt1 r2 d2 ) (setq c2 (entlast)) (command "circle" bt2 r2 "extrude" (entlast) "" d1 45 "union" c1 c2 (entlast) ""))

Слайд 31

$( defun c:masotv ( / rotv hotv rmas bt n n1 k x1 y1 z1 e1) (while (null (setq e1 (entsel "\nУкажите обрабатываемую деталь")))) (setq bt...$

Описание слайда:

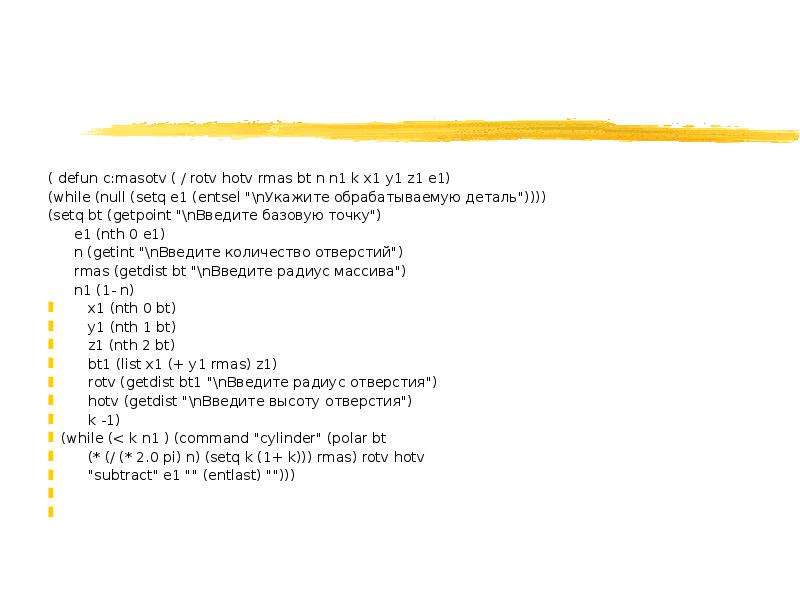

( defun c:masotv ( / rotv hotv rmas bt n n1 k x1 y1 z1 e1) (while (null (setq e1 (entsel "\nУкажите обрабатываемую деталь")))) (setq bt (getpoint "\nВведите базовую точку") e1 (nth 0 e1) n (getint "\nВведите количество отверстий") rmas (getdist bt "\nВведите радиус массива") n1 (1- n) x1 (nth 0 bt) y1 (nth 1 bt) z1 (nth 2 bt) bt1 (list x1 (+ y1 rmas) z1) rotv (getdist bt1 "\nВведите радиус отверстия") hotv (getdist "\nВведите высоту отверстия") k -1) (while (< k n1 ) (command "cylinder" (polar bt (* (/ (* 2.0 pi) n) (setq k (1+ k))) rmas) rotv hotv "subtract" e1 "" (entlast) "")))
