Слайд 1

Описание слайда:

Автоматизированные информационно-измерительные системы Зав. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

Лекция 17 Программирование в LabView

Слайд 3

Описание слайда:

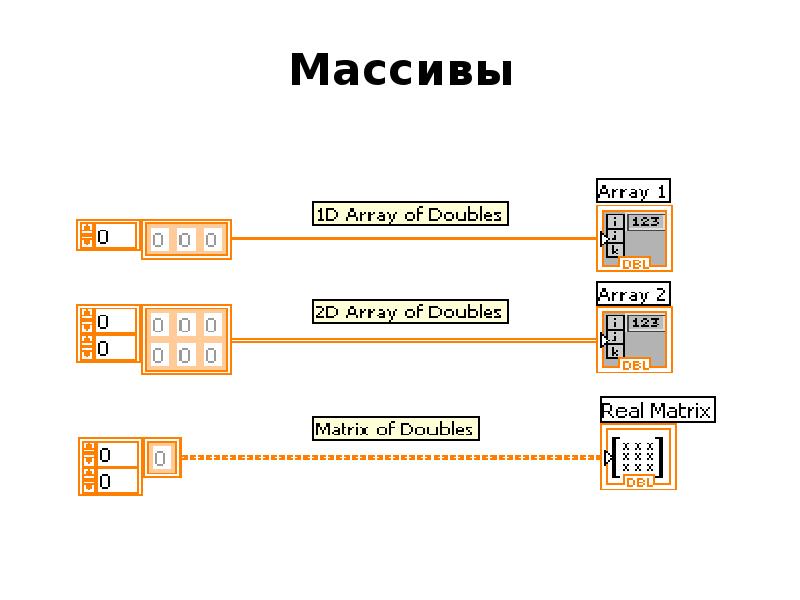

Массивы

Слайд 4

Описание слайда:

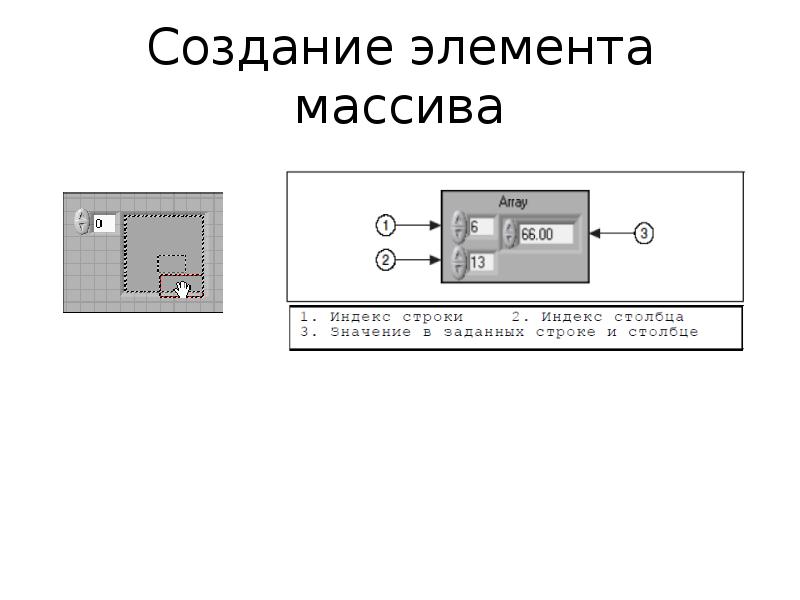

Создание элемента массива

Слайд 5

Описание слайда:

Создание массивов с использованием Циклов

Слайд 6

Описание слайда:

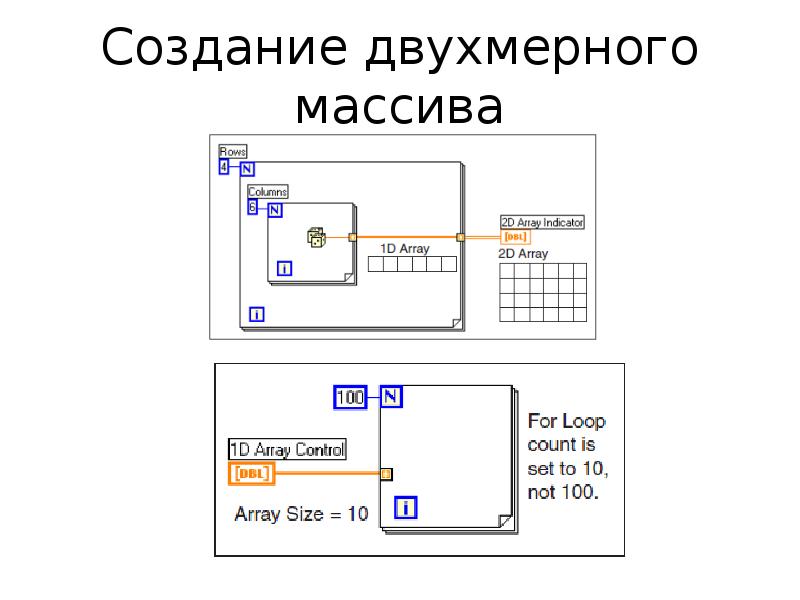

Создание двухмерного массива

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

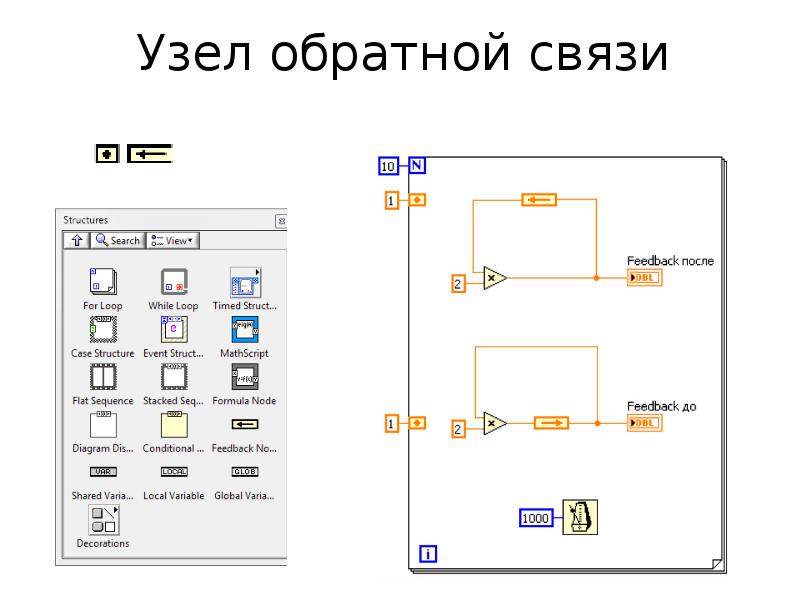

Узел обратной связи

Слайд 9

Описание слайда:

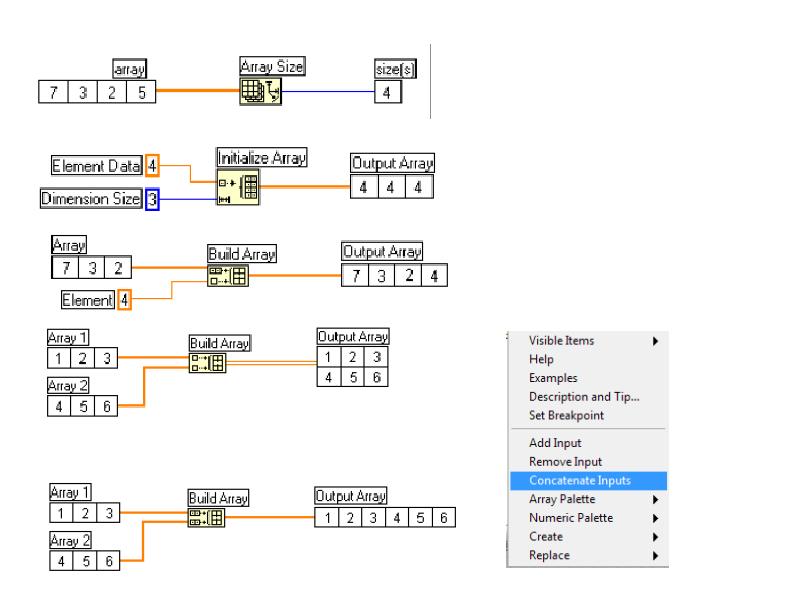

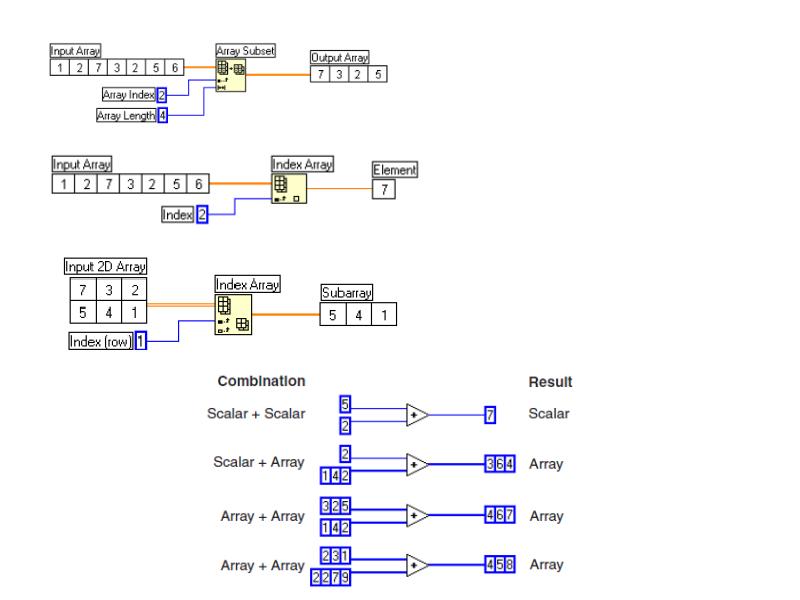

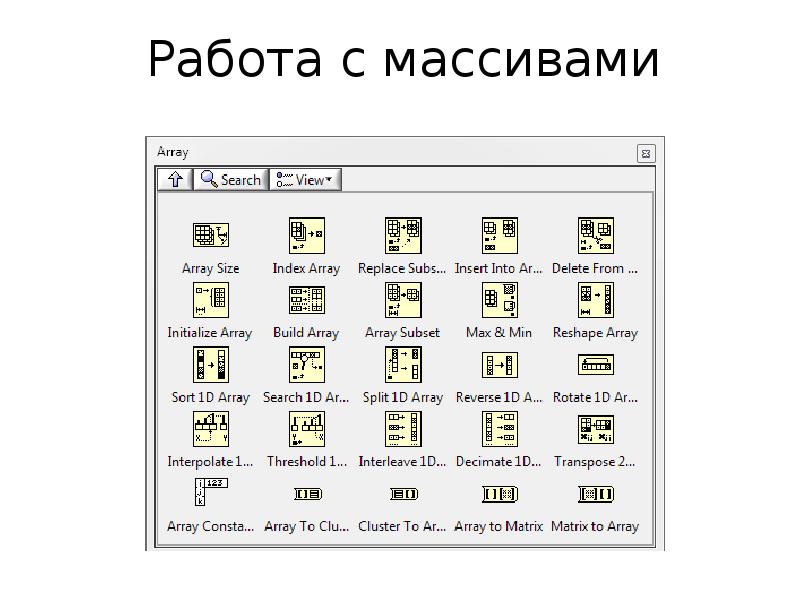

Работа с массивами

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

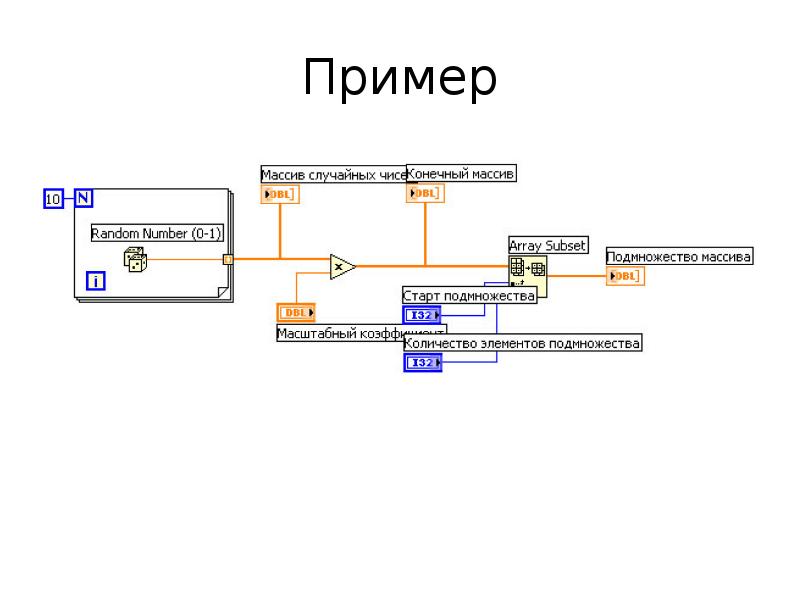

Пример

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

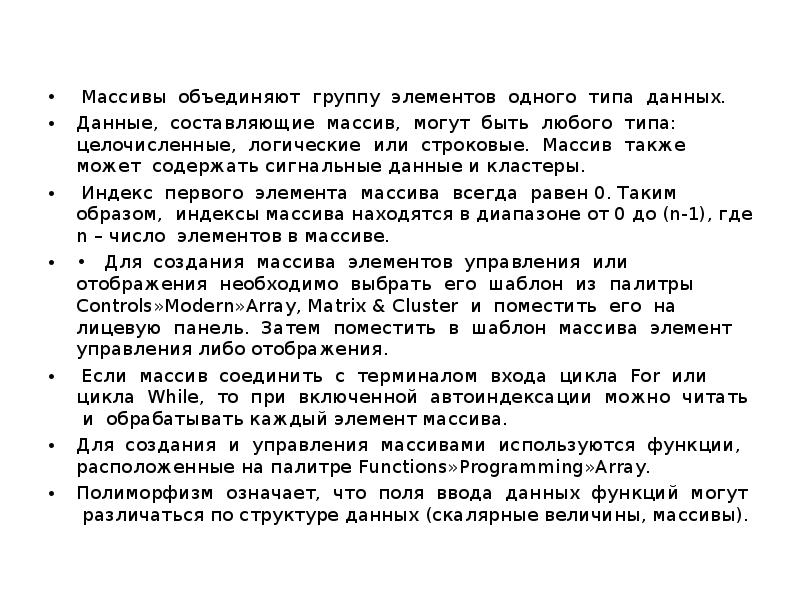

Массивы объединяют группу элементов одного типа данных. Массивы объединяют группу элементов одного типа данных. Данные, составляющие массив, могут быть любого типа: целочисленные, логические или строковые. Массив также может содержать сигнальные данные и кластеры. Индекс первого элемента массива всегда равен 0. Таким образом, индексы массива находятся в диапазоне от 0 до (n-1), где n – число элементов в массиве. • Для создания массива элементов управления или отображения необходимо выбрать его шаблон из палитры Controls»Modern»Array, Matrix & Cluster и поместить его на лицевую панель. Затем поместить в шаблон массива элемент управления либо отображения. Если массив соединить с терминалом входа цикла For или цикла While, то при включенной автоиндексации можно читать и обрабатывать каждый элемент массива. Для создания и управления массивами используются функции, расположенные на палитре Functions»Programming»Array. Полиморфизм означает, что поля ввода данных функций могут различаться по структуре данных (скалярные величины, массивы).

Слайд 15

Описание слайда:

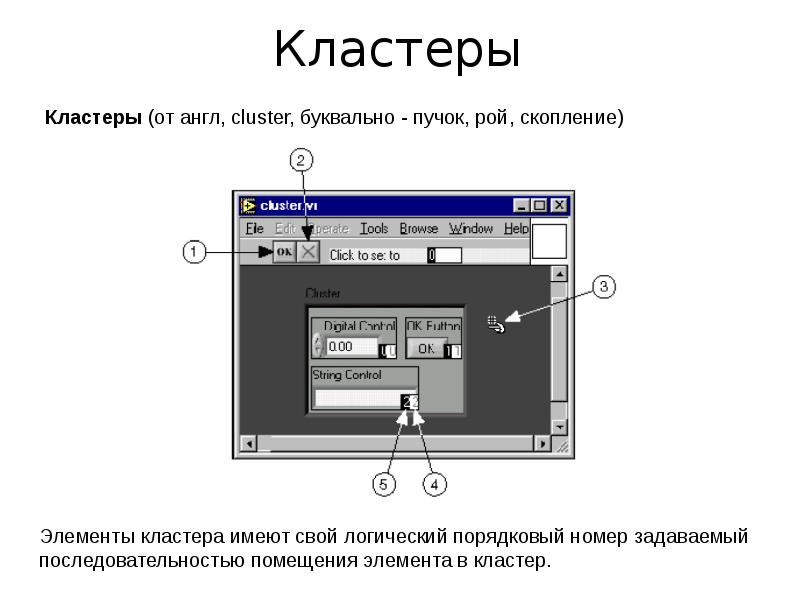

Кластеры

Слайд 16

Описание слайда:

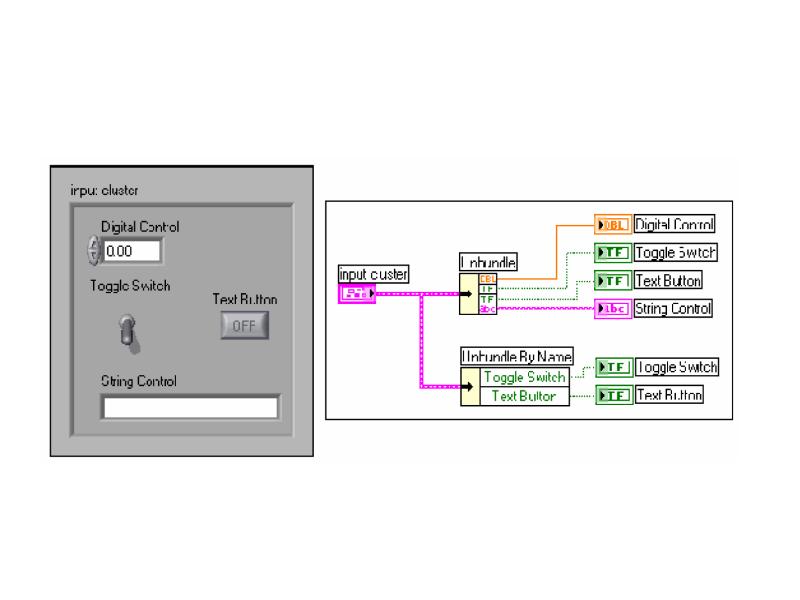

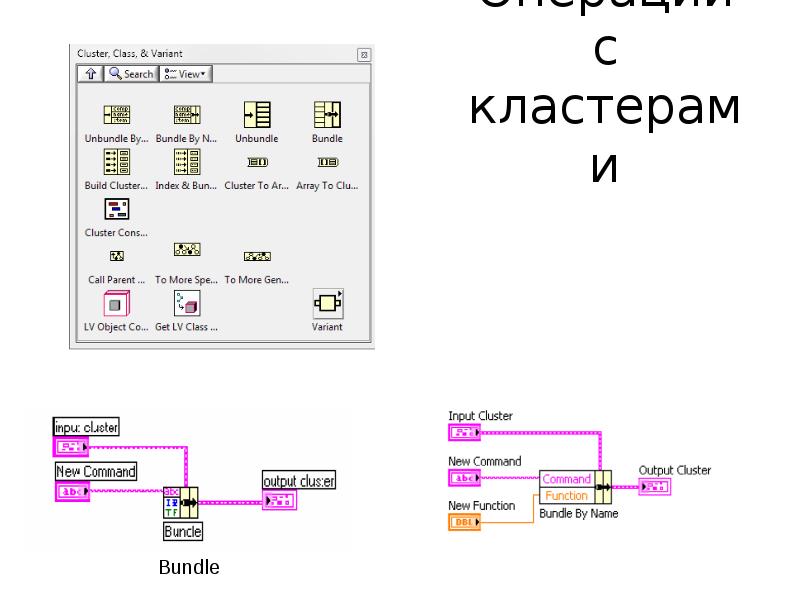

Операции с кластерами

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

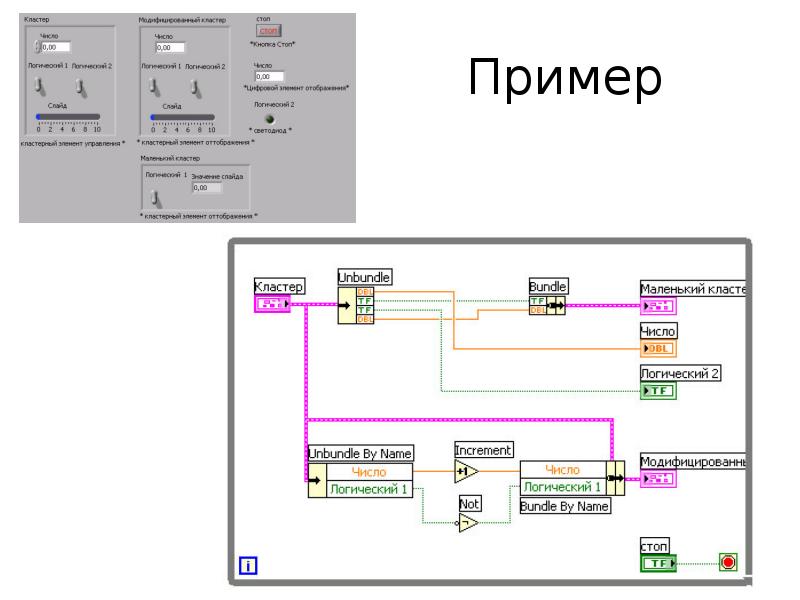

Пример

Слайд 19

Описание слайда:

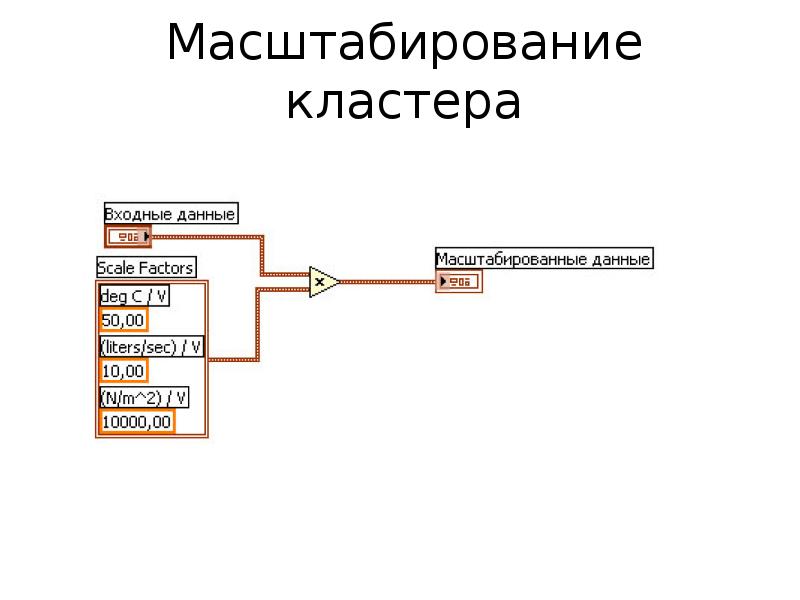

Масштабирование кластера

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

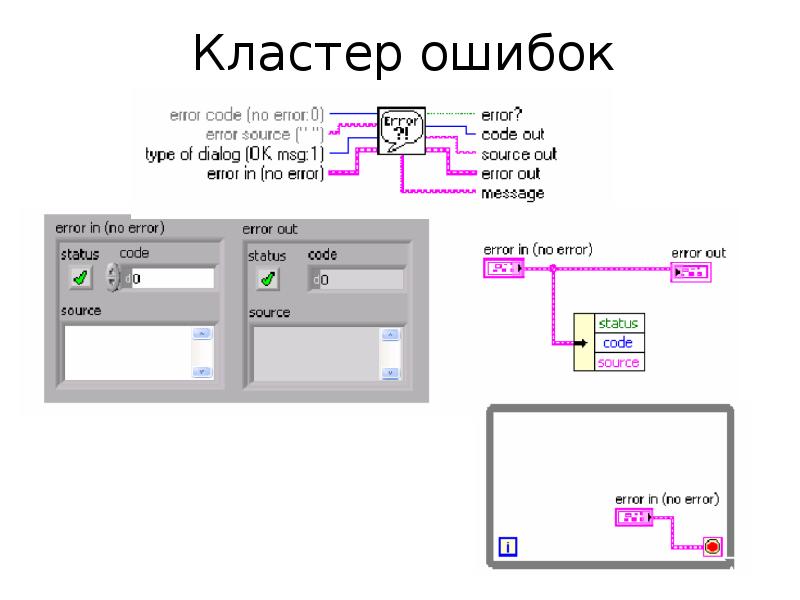

Кластер ошибок

Слайд 23

Описание слайда:

Подключение кластера ошибок к структурам While Loop и Case

Слайд 24

Описание слайда:

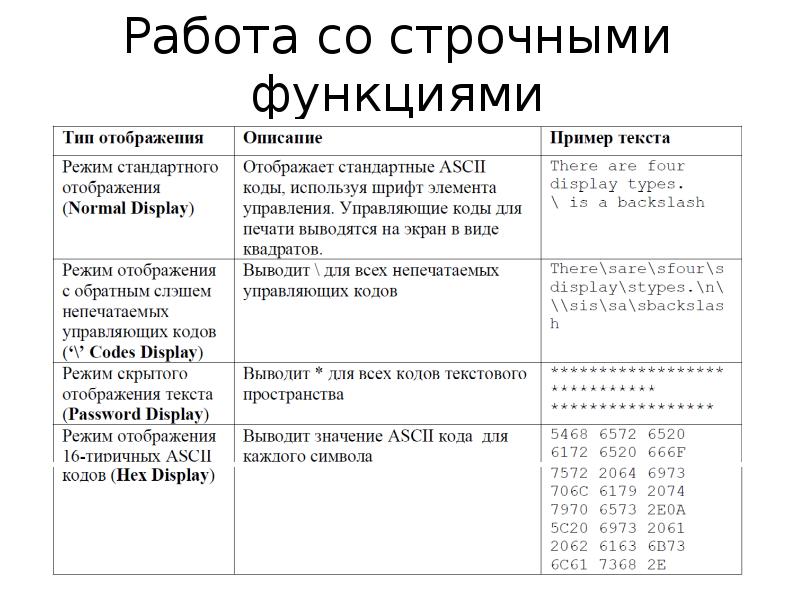

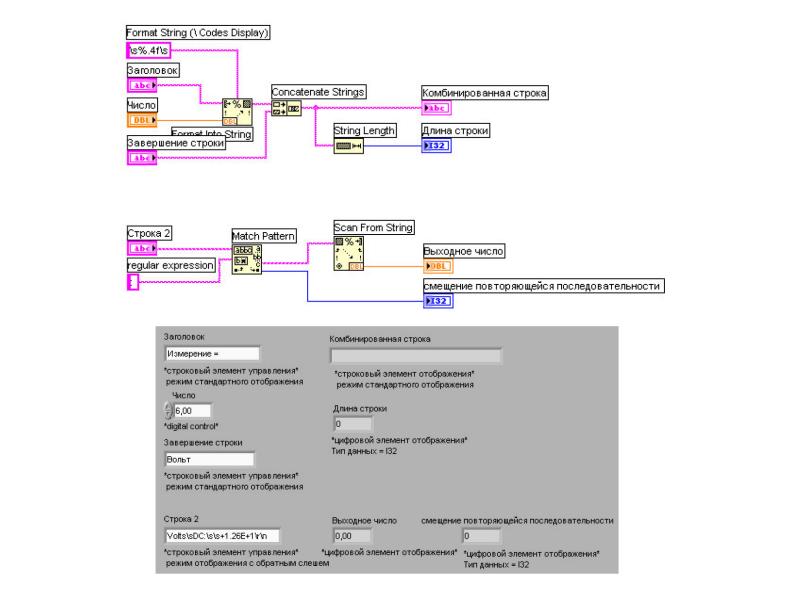

Работа со строчными функциями

Слайд 25

Описание слайда:

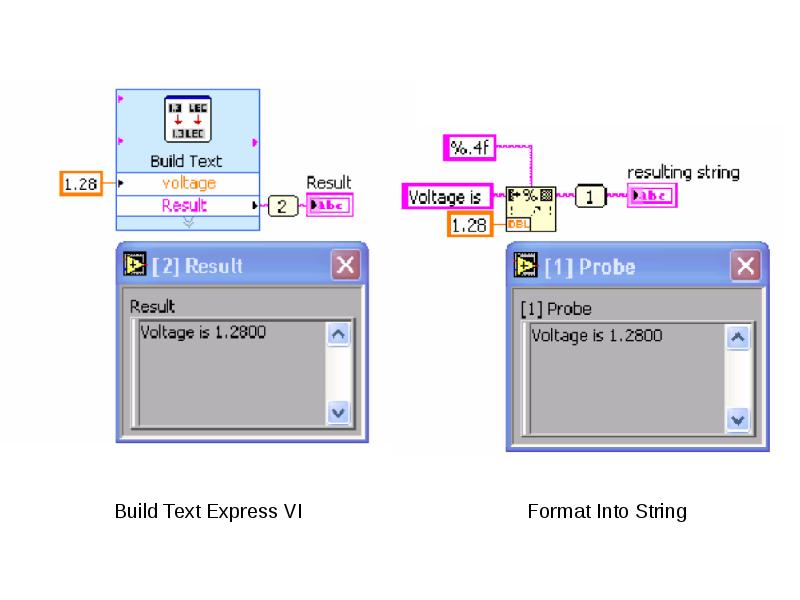

Экспресс-ВП Build Text Express VI

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

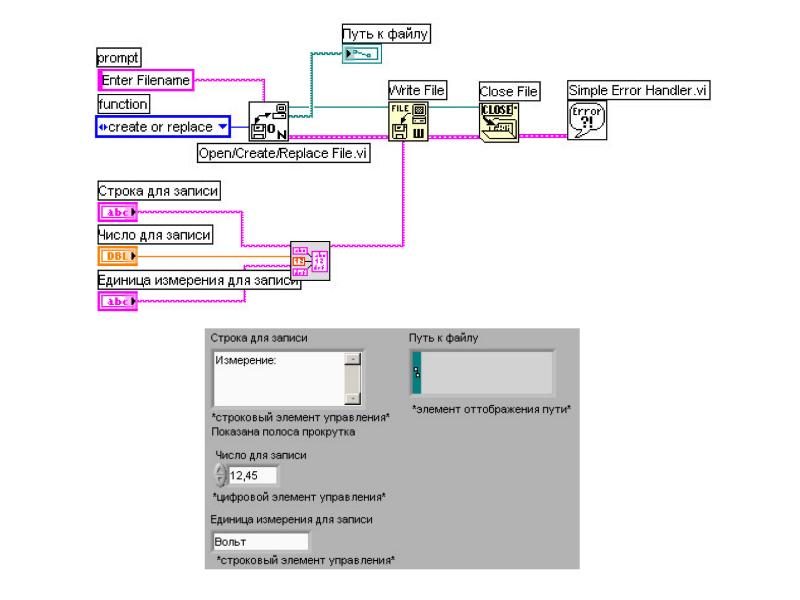

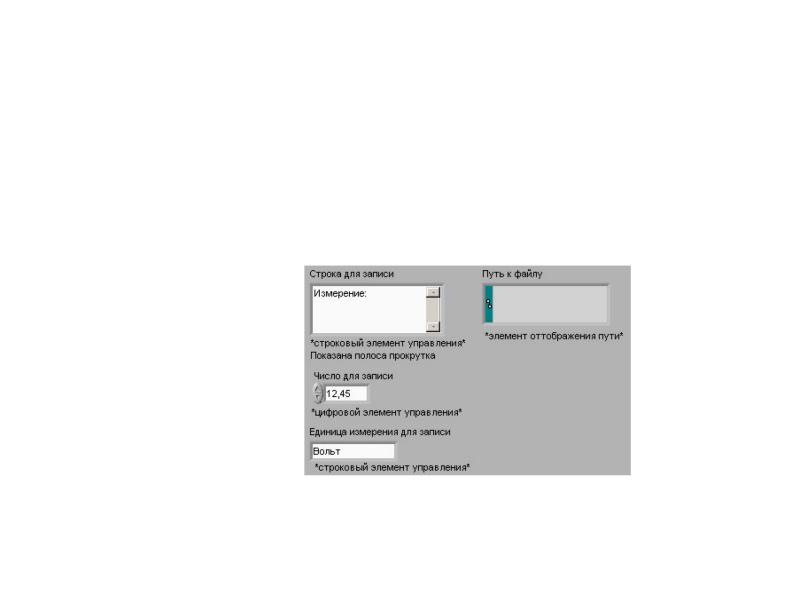

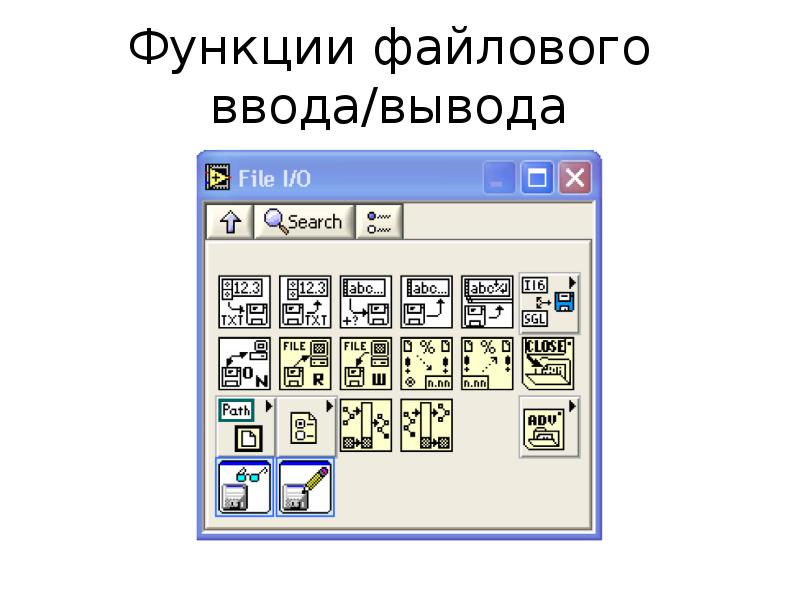

Функции файлового ввода/вывода

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

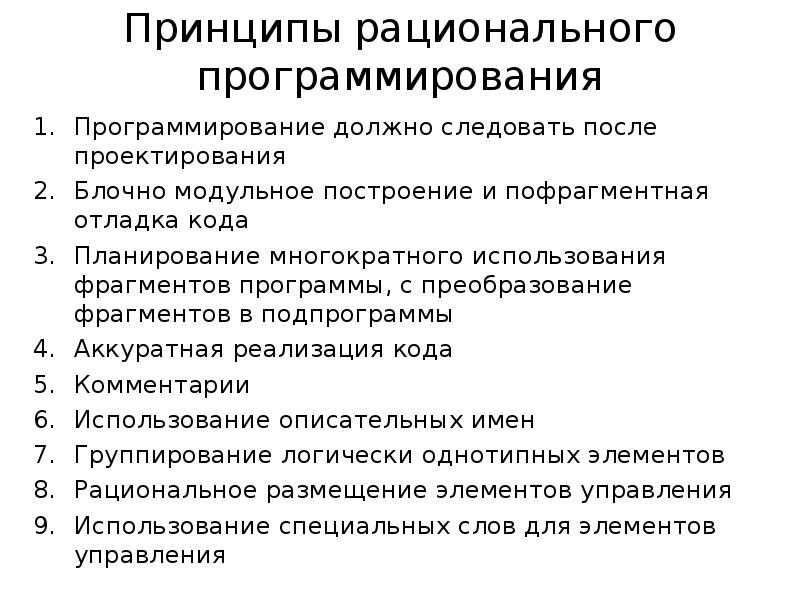

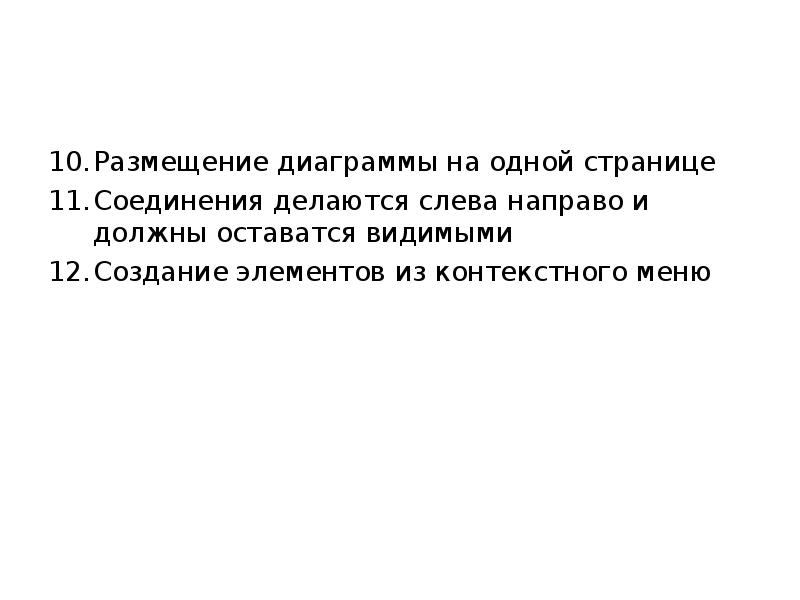

Принципы рационального программирования Программирование должно следовать после проектирования Блочно модульное построение и пофрагментная отладка кода Планирование многократного использования фрагментов программы, с преобразование фрагментов в подпрограммы Аккуратная реализация кода Комментарии Использование описательных имен Группирование логически однотипных элементов Рациональное размещение элементов управления Использование специальных слов для элементов управления
