Слайд 1


Метрология, стандартизация и сертификация Практические занятия (Контрольная работа)
Описание слайда:
Метрология, стандартизация и сертификация Практические занятия (Контрольная работа)

Слайд 2


Исходные данные
Описание слайда:
Исходные данные

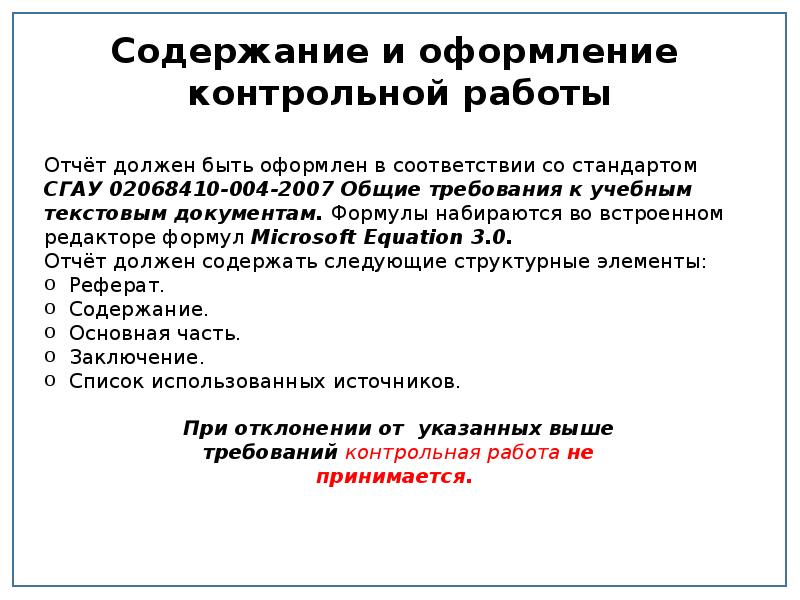

Слайд 3


Содержание и оформление контрольной работы
Описание слайда:
Содержание и оформление контрольной работы

Слайд 4


1. Расчёт посадок подшипника
Описание слайда:
1. Расчёт посадок подшипника

Слайд 5


Рабочий чертеж редуктора с указанным масштабом, окружным моментом и осевой силой, слайд №5
Описание слайда:

Слайд 6


Рабочий чертеж редуктора с указанным масштабом, окружным моментом и осевой силой, слайд №6
Описание слайда:

Слайд 7

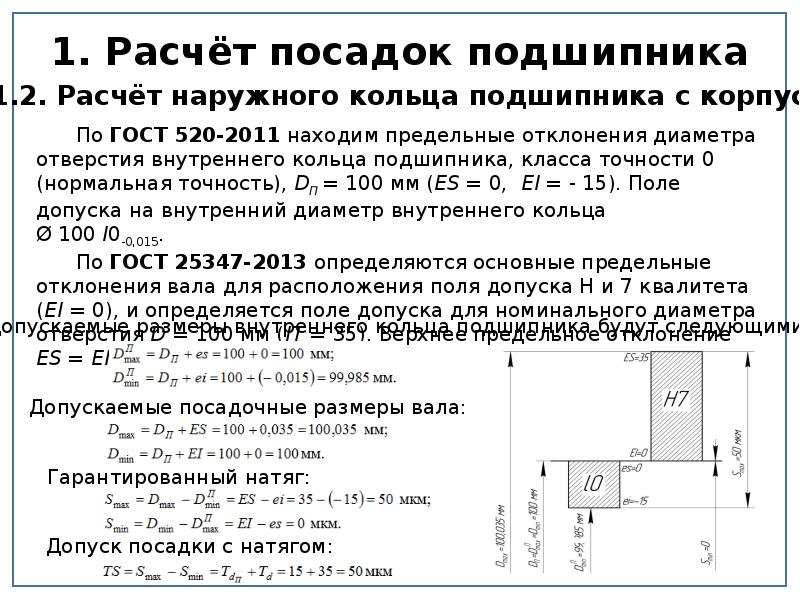

1. Расчёт посадок подшипника
Описание слайда:
1. Расчёт посадок подшипника

Слайд 8


1. Расчёт посадок подшипника
Описание слайда:
1. Расчёт посадок подшипника

Слайд 9

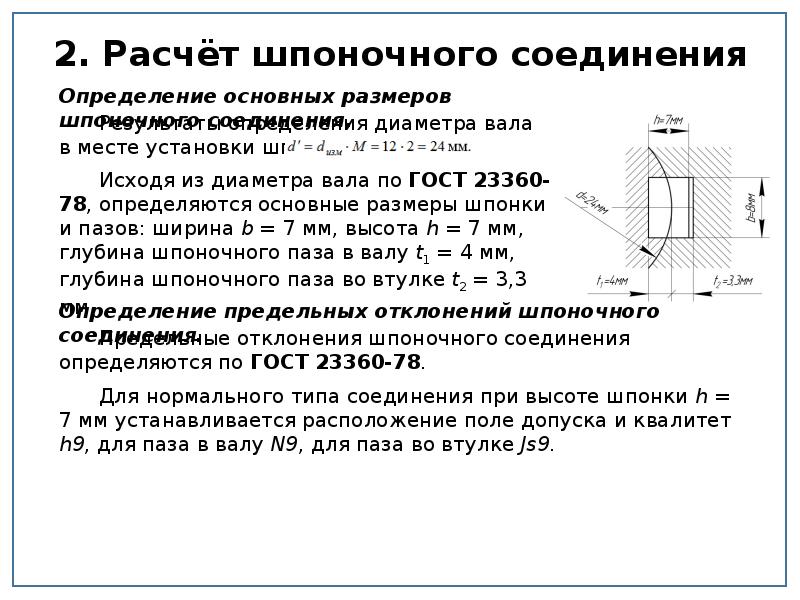

2. Расчёт шпоночного соединения
Описание слайда:
2. Расчёт шпоночного соединения

Слайд 10

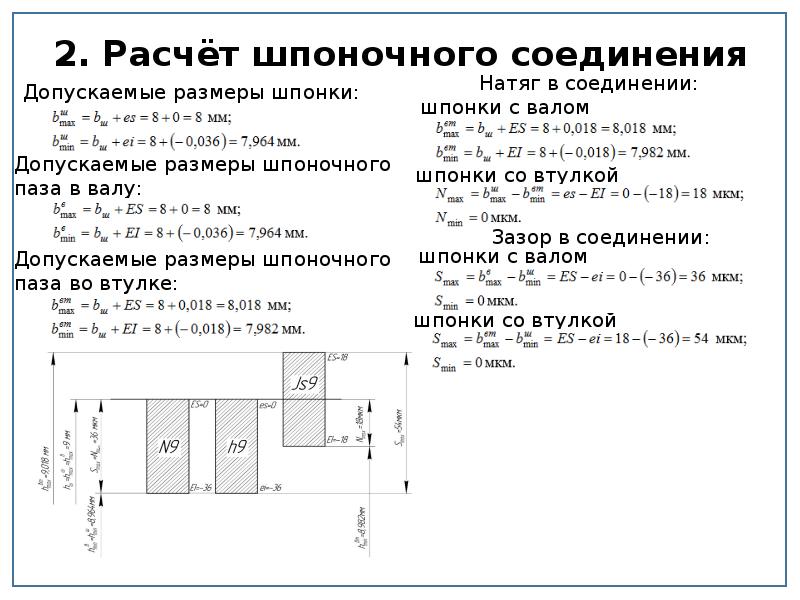

2. Расчёт шпоночного соединения
Описание слайда:
2. Расчёт шпоночного соединения

Слайд 11


3. Расчёт переходной посадки
Описание слайда:
3. Расчёт переходной посадки

Слайд 12


3. Расчёт переходной посадки
Описание слайда:
3. Расчёт переходной посадки

Слайд 13


3. Расчёт переходной посадки
Описание слайда:
3. Расчёт переходной посадки

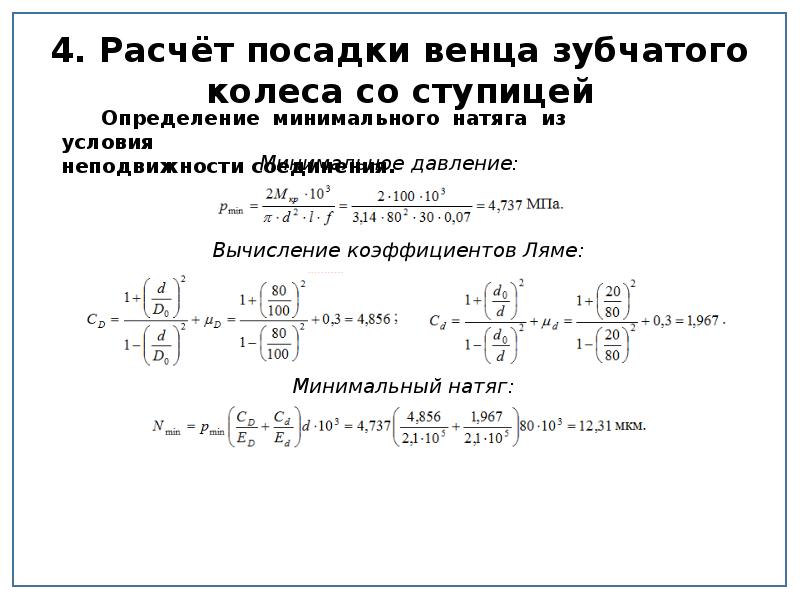

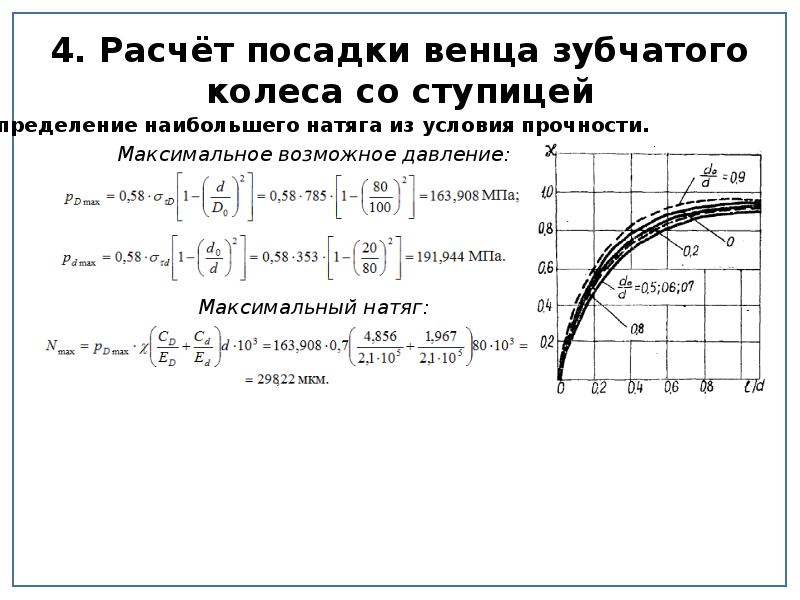

Слайд 14

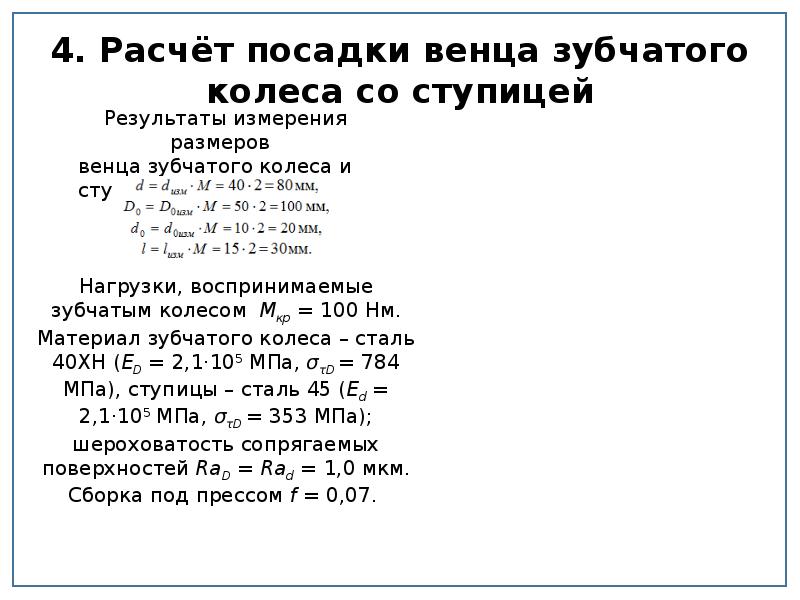

4. Расчёт посадки венца зубчатого колеса со ступицей
Описание слайда:
4. Расчёт посадки венца зубчатого колеса со ступицей

Слайд 15


4. Расчёт посадки венца зубчатого колеса со ступицей
Описание слайда:
4. Расчёт посадки венца зубчатого колеса со ступицей

Слайд 16


4. Расчёт посадки венца зубчатого колеса со ступицей
Описание слайда:
4. Расчёт посадки венца зубчатого колеса со ступицей

Слайд 17


4. Расчёт посадки венца зубчатого колеса со ступицей
Описание слайда:
4. Расчёт посадки венца зубчатого колеса со ступицей

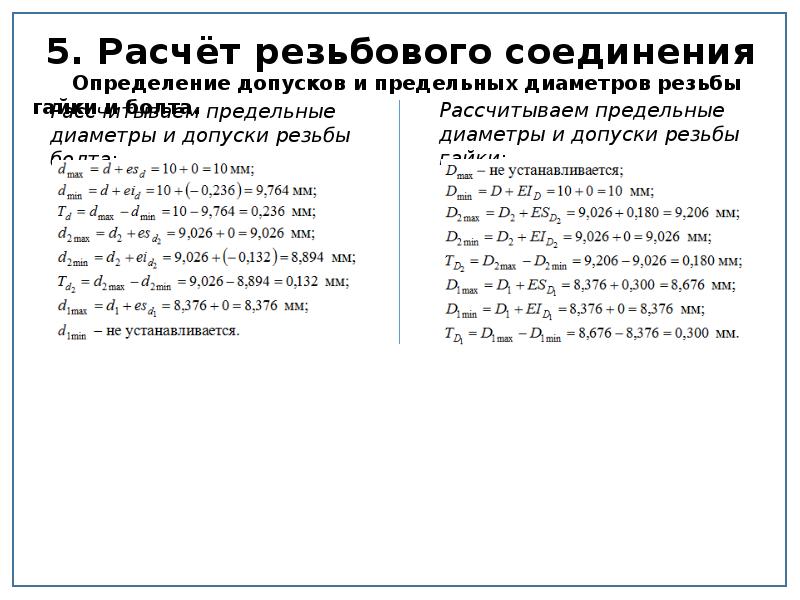

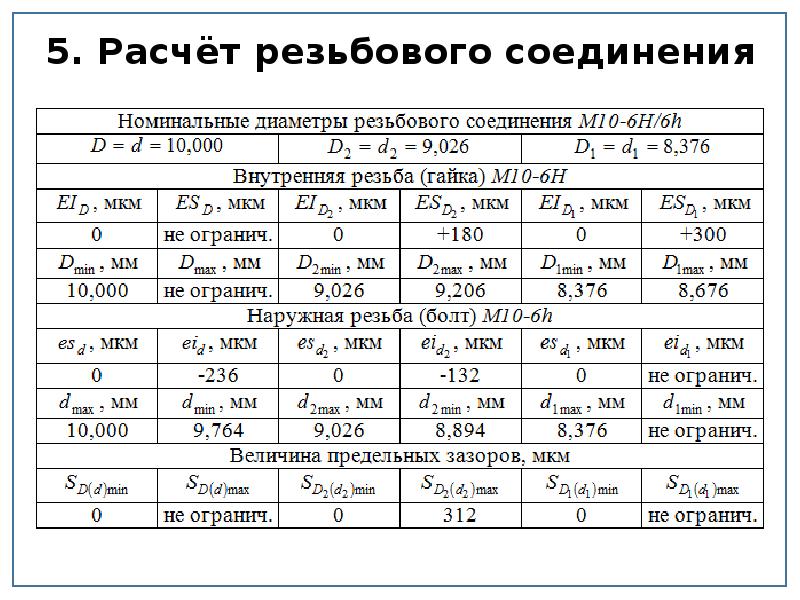

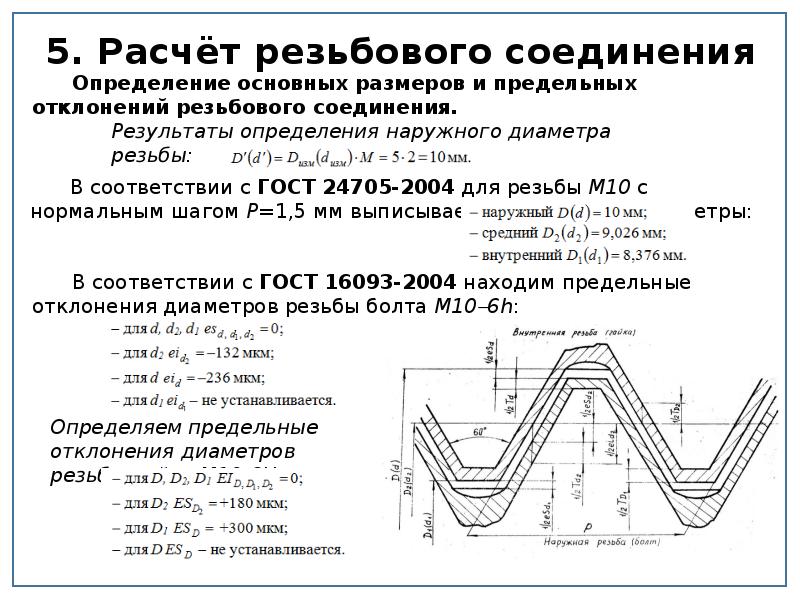

Слайд 18

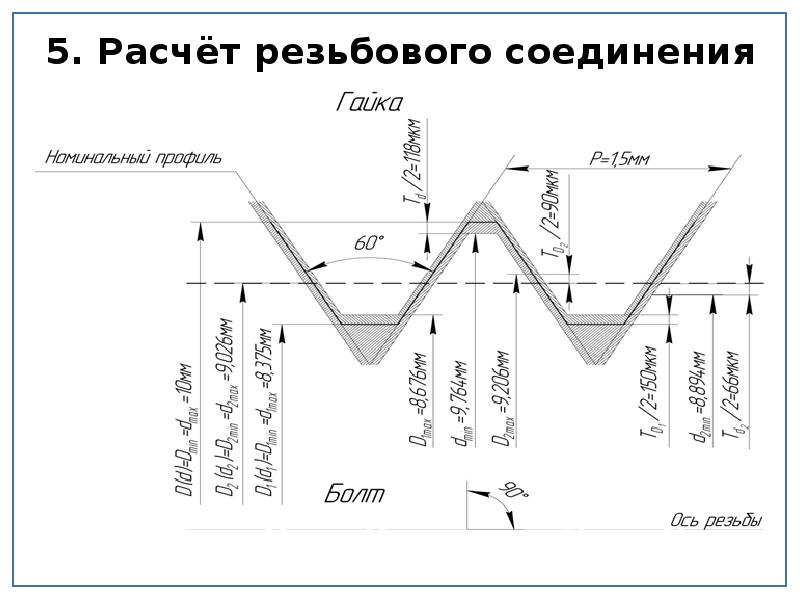

5. Расчёт резьбового соединения
Описание слайда:
5. Расчёт резьбового соединения

Слайд 19


5. Расчёт резьбового соединения
Описание слайда:
5. Расчёт резьбового соединения

Слайд 20


5. Расчёт резьбового соединения
Описание слайда:
5. Расчёт резьбового соединения

Слайд 21


5. Расчёт резьбового соединения
Описание слайда:
5. Расчёт резьбового соединения

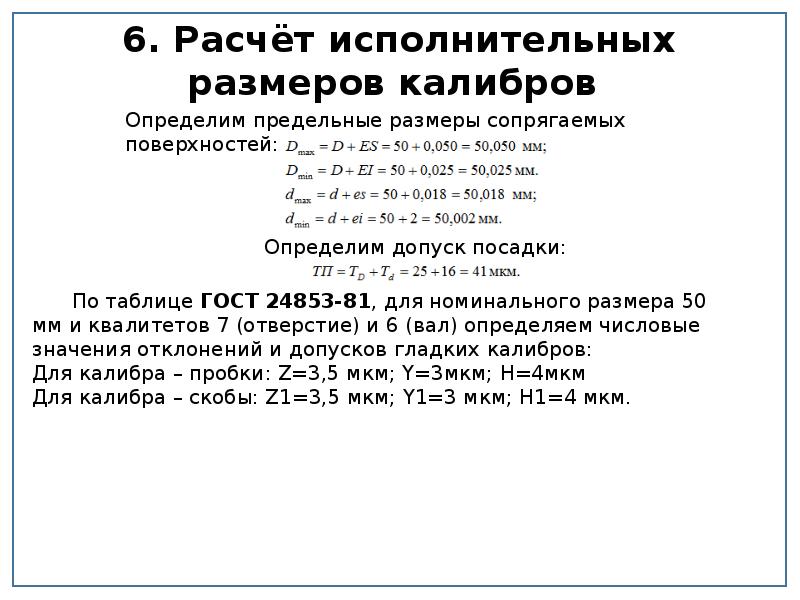

Слайд 22

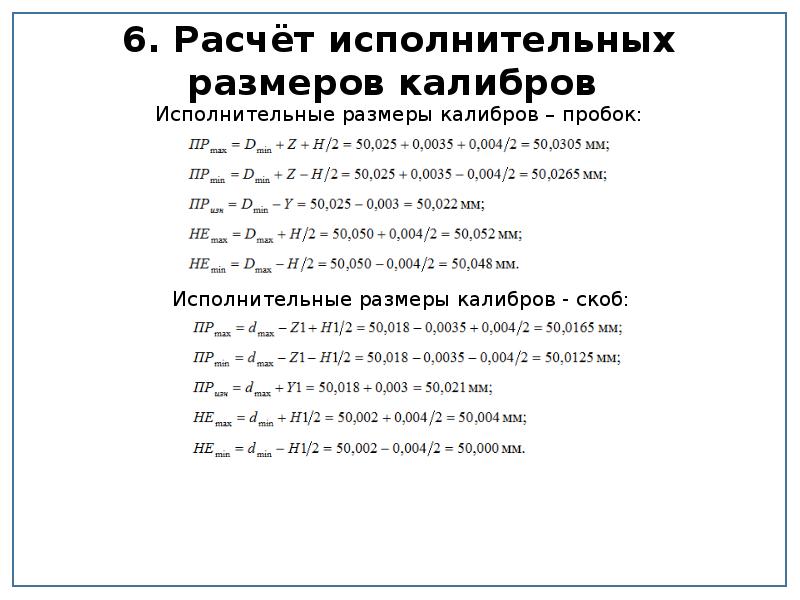

6. Расчёт исполнительных размеров калибров
Описание слайда:
6. Расчёт исполнительных размеров калибров

Слайд 23


6. Расчёт исполнительных размеров калибров
Описание слайда:
6. Расчёт исполнительных размеров калибров

Слайд 24


6. Расчёт исполнительных размеров калибров
Описание слайда:
6. Расчёт исполнительных размеров калибров

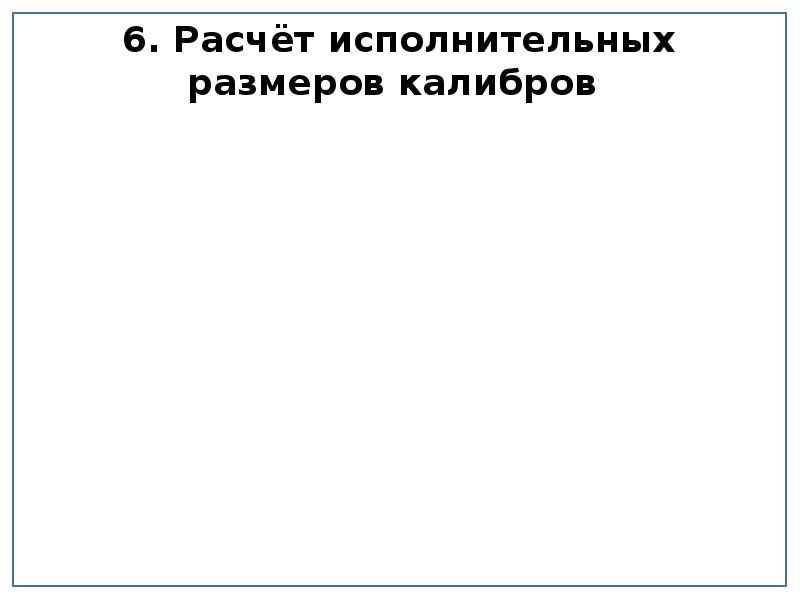

Слайд 25


6. Расчёт исполнительных размеров калибров
Описание слайда:
6. Расчёт исполнительных размеров калибров
