Слайд 1

Описание слайда:

ЛЕКЦИЯ 2 Расчет фильтрационных характеристик призабойной части пласта по ИД

Слайд 2

Описание слайда:

ИНТЕРПРЕТАЦИЯ ИД ПОЗВОЛЯЕТ ОПРЕДЕЛИТЬ параметры ПЗС (проницаемость) и комплексные параметры, характеризующие систему «коллектор—флюид»: kh/μ; æ = k/μ∙β* основные характеристики скважин: коэффициент продуктивности (приемистости); приведенный радиус скважины; максимально возможный и рациональный дебиты скважины; коэффициенты обобщенного уравнения притока

Слайд 3

Описание слайда:

Порядок интерпретации линейных ИД 1.Рассчитывается коэффициент продуктивности по любым двум точкам ИД математический смысл Кпр – тангенс угла наклона ИД к оси дебитов 2.Рассчитывается коэффициент гидропроводности —kh/μ; 3.Рассчитывается коэффициент подвижности k/ μ ; 4.Рассчитывается коэффициент проницаемости системы k. 5.Рассчитывается коэффициент пьезопроводности æ = k/μβ* (β* = mβж + βп)

Слайд 4

Описание слайда:

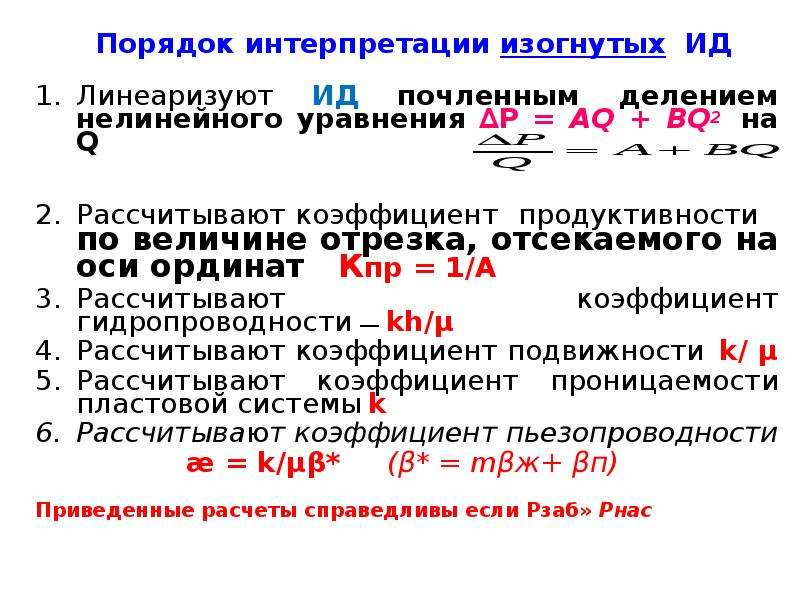

Порядок интерпретации изогнутых ИД Линеаризуют ИД почленным делением нелинейного уравнения ∆Р = AQ + BQ2 на Q Рассчитывают коэффициент продуктивности по величине отрезка, отсекаемого на оси ординат Кпр = 1/А Рассчитывают коэффициент гидропроводности — kh/μ Рассчитывают коэффициент подвижности k/ μ Рассчитывают коэффициент проницаемости пластовой системы k Рассчитывают коэффициент пьезопроводности æ = k/μβ* (β* = mβж+ βп) Приведенные расчеты справедливы если Рзаб» Рнас

Слайд 5

Описание слайда:

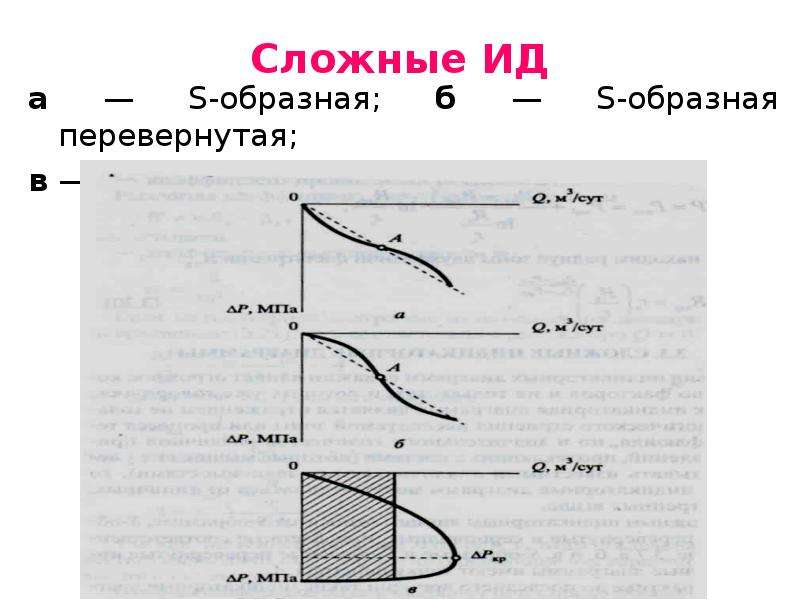

Сложные ИД а — S-образная; б — S-образная перевернутая; в — серповидная

Слайд 6

Описание слайда:

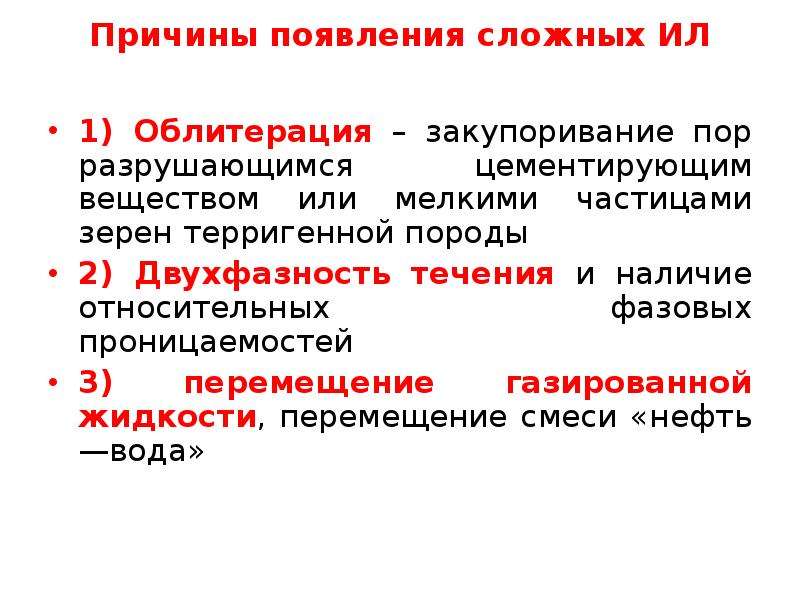

Причины появления сложных ИЛ 1) Облитерация – закупоривание пор разрушающимся цементирующим веществом или мелкими частицами зерен терригенной породы 2) Двухфазность течения и наличие относительных фазовых проницаемостей 3) перемещение газированной жидкости, перемещение смеси «нефть—вода»

Слайд 7

Описание слайда:

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ ПОЗВОЛЯЮТ Установить технологический режим работы скважины, т.е. выбрать параметры оборудования, обеспечивающие получение на поверхности заданного дебита при соответствующем забойном давлении

Слайд 8

Описание слайда:

Технологический режим определяют при помощи индикаторной диаграммы (ИД), на которую дополнительно наносят данные об обводненности, газовом факторе в зависимости от депрессии, и регулировочных кривых (зависимость дебита и других показателей от параметров эксплуатационного оборудования)

Слайд 9

Описание слайда:

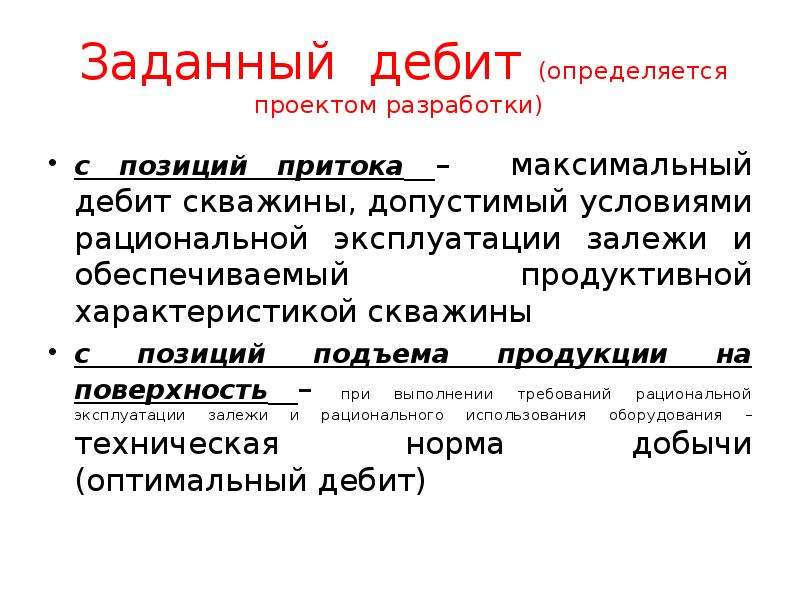

Заданный дебит (определяется проектом разработки) с позиций притока – максимальный дебит скважины, допустимый условиями рациональной эксплуатации залежи и обеспечиваемый продуктивной характеристикой скважины с позиций подъема продукции на поверхность – при выполнении требований рациональной эксплуатации залежи и рационального использования оборудования – техническая норма добычи (оптимальный дебит)

Слайд 10

Описание слайда:

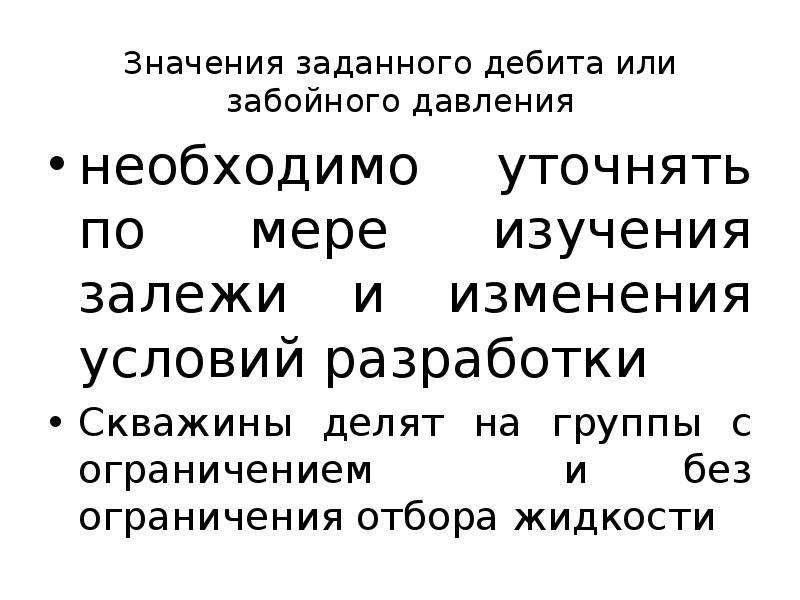

Значения заданного дебита или забойного давления необходимо уточнять по мере изучения залежи и изменения условий разработки Скважины делят на группы с ограничением и без ограничения отбора жидкости

Слайд 11

Описание слайда:

Причины ограничения отбора жидкости из скважин Геолого-технологические Степень устойчивости пород пласта (разрушение пласта и вынос песка) Наличие подошвенной воды Необходимость ограничения добываемой воды Необходимость равномерного стягивания ВНК и ГНК и предотвращение прорывов воды и газа Технические 1. Недостаточная прочность Э.К. и возможность её смятия при значительном снижении забойного давления 2.Ограниченная мощность эксплуатационного оборудования 3. Вредное влияние газа на работу скважинных насосов

Слайд 12

Описание слайда:

Неограниченный отбор жидкости В малодебитных скважинах, эксплуатирующих истощенные пласты с низким пластовым давлением, когда они удалены от ВНК и ГНК, а динамический уровень снижается до кровли или даже до подошвы пласта В сильно обводненных (более 80%) скважинах при форсировании отборов Образование песчаных пробок, рост газового фактора и обводненности продукции должны отсутствовать Стремятся достигнуть потенциального дебита скважины Дебит может ограничиваться технико-технологическими возможностями оборудования по подъему жидкости на поверхность
