Слайд 1


Лекция 7
Описание слайда:
Лекция 7

Слайд 2


ЧАСТНЫЕ СЛУЧАИ РАСЧЕТА ЛИНИИ С ДВУСТОРОННИМ ПИТАНИЕМ UA=UБ
Описание слайда:
ЧАСТНЫЕ СЛУЧАИ РАСЧЕТА ЛИНИИ С ДВУСТОРОННИМ ПИТАНИЕМ UA=UБ

Слайд 3


Расчет линии с двусторонним питанием. Электрические сети, слайд №3
Описание слайда:

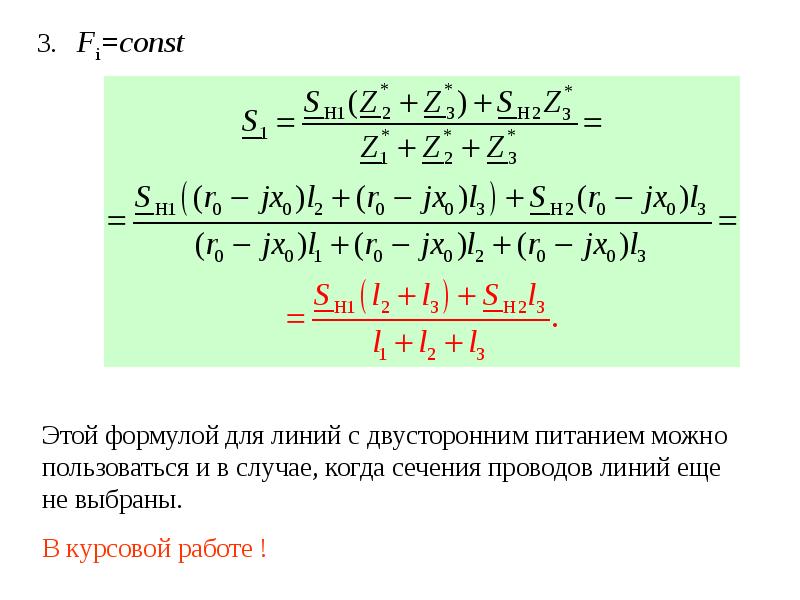

Слайд 4


Расчет линии с двусторонним питанием. Электрические сети, слайд №4
Описание слайда:

Слайд 5


Расчет линии с двусторонним питанием. Электрические сети, слайд №5
Описание слайда:

Слайд 6

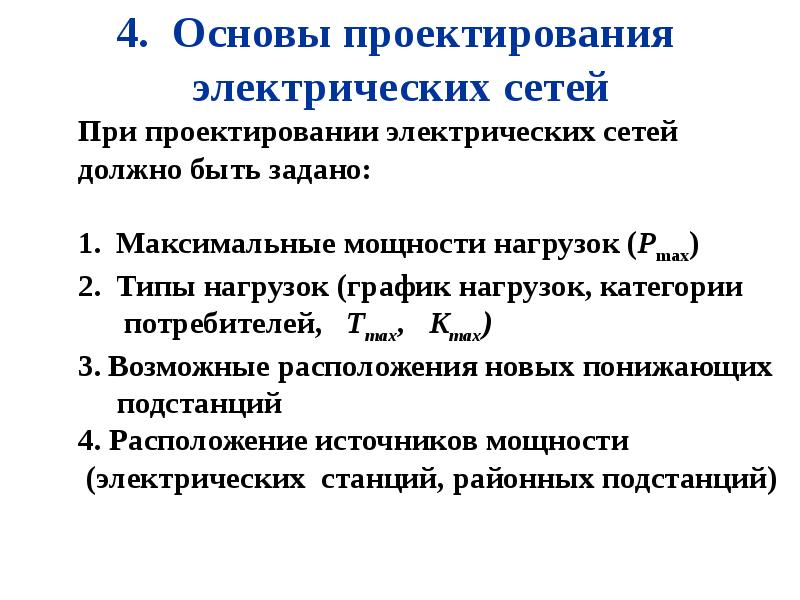

4. Основы проектирования электрических сетей
Описание слайда:
4. Основы проектирования электрических сетей

Слайд 7


При проектировании электрических сетей выбираются: Конфигурация электрической сети Номинальные напряжения ЛЭП Сечения проводов Количество, тип и мощность трансформаторов Средства обеспечения баланса Q Средства регулирования напряжения Коммутационные схемы подстанций (типовые)
Описание слайда:
При проектировании электрических сетей выбираются: Конфигурация электрической сети Номинальные напряжения ЛЭП Сечения проводов Количество, тип и мощность трансформаторов Средства обеспечения баланса Q Средства регулирования напряжения Коммутационные схемы подстанций (типовые)

Слайд 8


4.1 Выбор конфигурации сети Выбираемые схемы должны удовлетворять требованиям:
Описание слайда:
4.1 Выбор конфигурации сети Выбираемые схемы должны удовлетворять требованиям:

Слайд 9

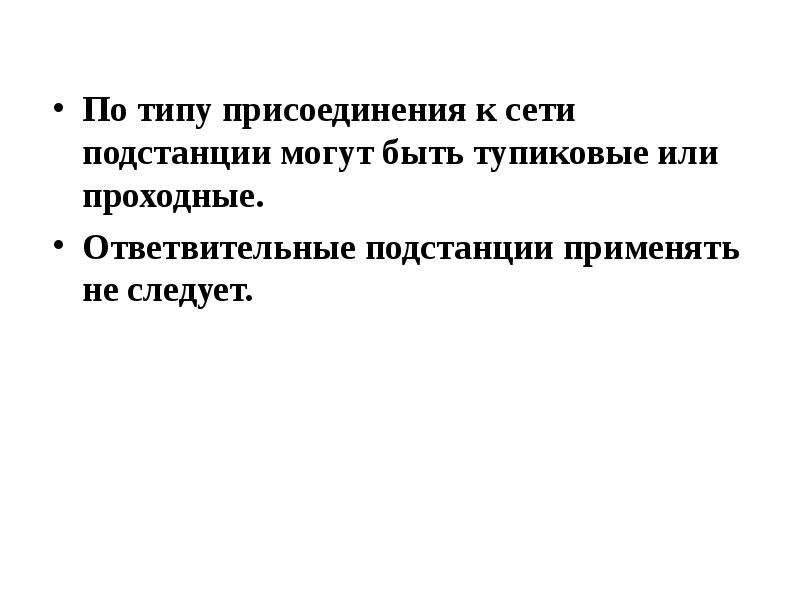

По типу присоединения к сети подстанции могут быть тупиковые или проходные. По типу присоединения к сети подстанции могут быть тупиковые или проходные. Ответвительные подстанции применять не следует.
Описание слайда:
По типу присоединения к сети подстанции могут быть тупиковые или проходные. По типу присоединения к сети подстанции могут быть тупиковые или проходные. Ответвительные подстанции применять не следует.

Слайд 10


При выборе вариантов следует руководствоваться следующими cоображениями: 1) передача электроэнергии от источника питания к пунктам ее потребления должна производиться, по возможности, по наикратчайшему пути, что предполагает снижение потерь мощности в сети; 2) суммарная стоимость сооружаемых ЛЭП должна быть наименьшей, что приближенно можно оценить по суммарной протяженности сооружаемых ЛЭП (протяженность двухцепных ЛЭП следует включать в сумму с весовым коэффициентом 1,5).
Описание слайда:
При выборе вариантов следует руководствоваться следующими cоображениями: 1) передача электроэнергии от источника питания к пунктам ее потребления должна производиться, по возможности, по наикратчайшему пути, что предполагает снижение потерь мощности в сети; 2) суммарная стоимость сооружаемых ЛЭП должна быть наименьшей, что приближенно можно оценить по суммарной протяженности сооружаемых ЛЭП (протяженность двухцепных ЛЭП следует включать в сумму с весовым коэффициентом 1,5).

Слайд 11


Выбор вариантов схем соединения ЛЭП Выбор вариантов схем соединения ЛЭП
Описание слайда:
Выбор вариантов схем соединения ЛЭП Выбор вариантов схем соединения ЛЭП

Слайд 12


Расчет линии с двусторонним питанием. Электрические сети, слайд №12
Описание слайда:

Слайд 13

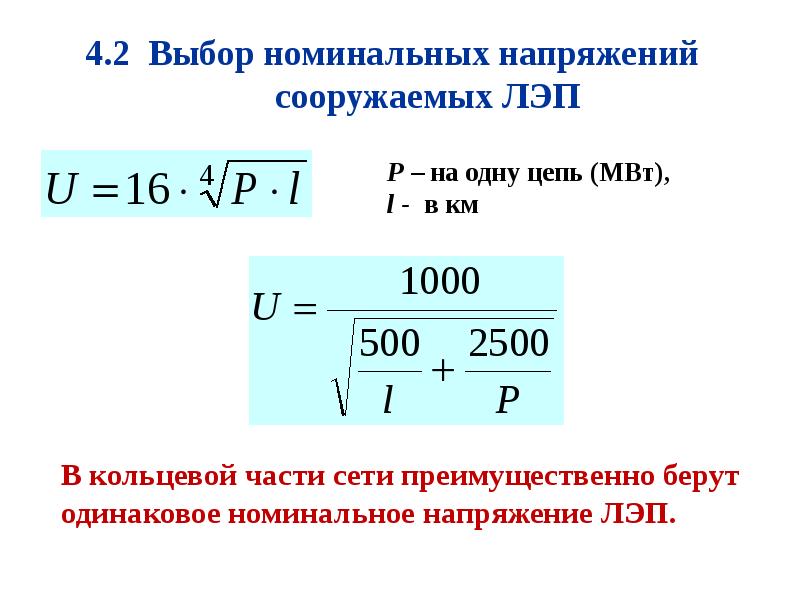

4.2 Выбор номинальных напряжений сооружаемых ЛЭП 4.2 Выбор номинальных напряжений сооружаемых ЛЭП
Описание слайда:
4.2 Выбор номинальных напряжений сооружаемых ЛЭП 4.2 Выбор номинальных напряжений сооружаемых ЛЭП

Слайд 14

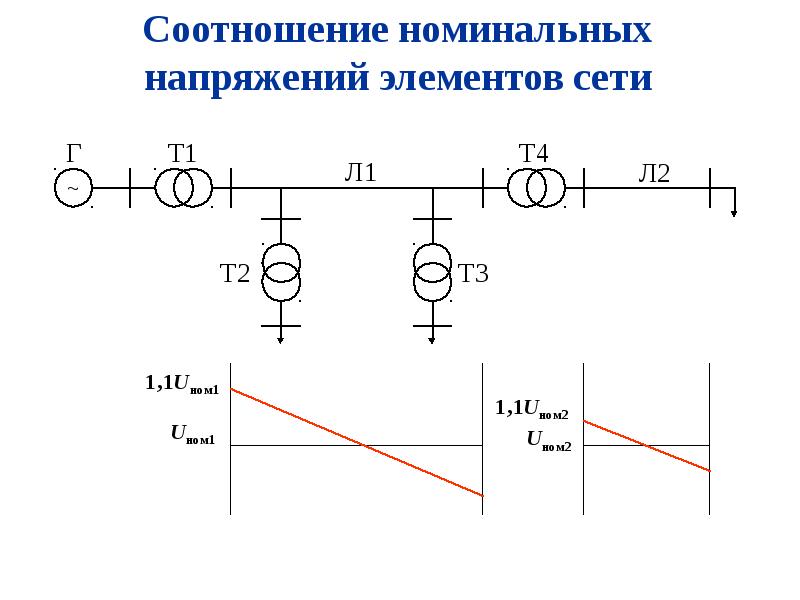

Соотношение номинальных напряжений элементов сети
Описание слайда:
Соотношение номинальных напряжений элементов сети

Слайд 15


Расчет линии с двусторонним питанием. Электрические сети, слайд №15
Описание слайда:

Слайд 16


4.3 Выбор сечений проводов сооружаемых ЛЭП 4.3 Выбор сечений проводов сооружаемых ЛЭП
Описание слайда:
4.3 Выбор сечений проводов сооружаемых ЛЭП 4.3 Выбор сечений проводов сооружаемых ЛЭП

Слайд 17


Расчет линии с двусторонним питанием. Электрические сети, слайд №17
Описание слайда:

Слайд 18


Экономические токовые интервалы
Описание слайда:
Экономические токовые интервалы

Слайд 19


Расчет линии с двусторонним питанием. Электрические сети, слайд №19
Описание слайда:

Слайд 20


Расчет линии с двусторонним питанием. Электрические сети, слайд №20
Описание слайда:

Слайд 21


Расчет линии с двусторонним питанием. Электрические сети, слайд №21
Описание слайда:

Слайд 22


Пояснение КМ
Описание слайда:
Пояснение КМ

Слайд 23


Расчет линии с двусторонним питанием. Электрические сети, слайд №23
Описание слайда:

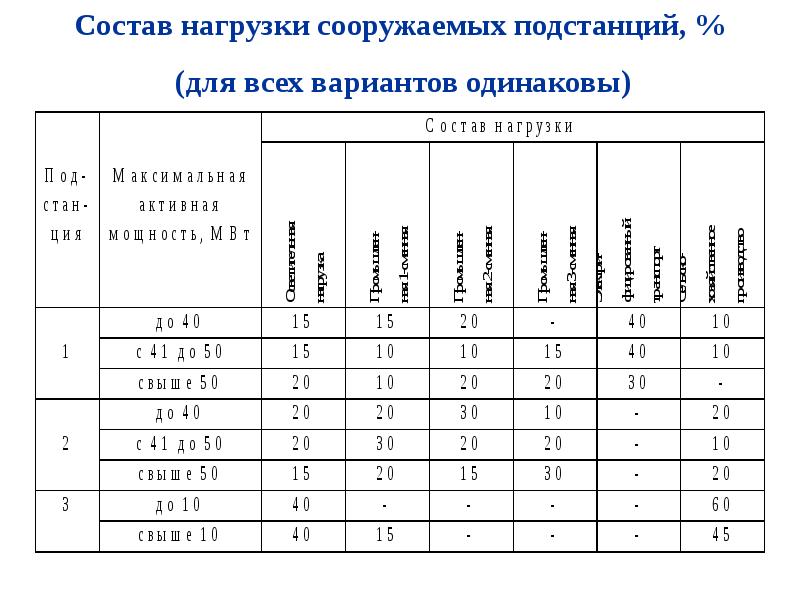

Слайд 24


Расчет линии с двусторонним питанием. Электрические сети, слайд №24
Описание слайда:

Слайд 25


Расчет линии с двусторонним питанием. Электрические сети, слайд №25
Описание слайда:

Слайд 26

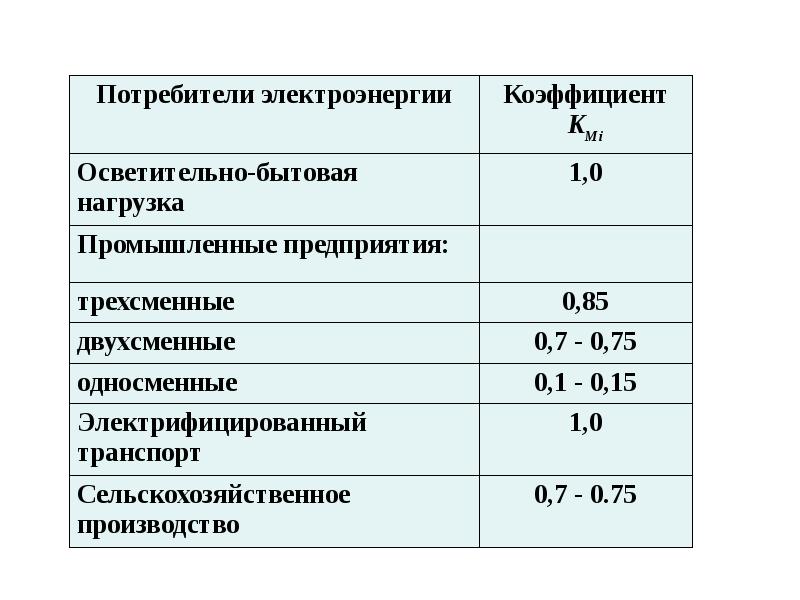

Пример расчета Kм
Описание слайда:
Пример расчета Kм

Слайд 27

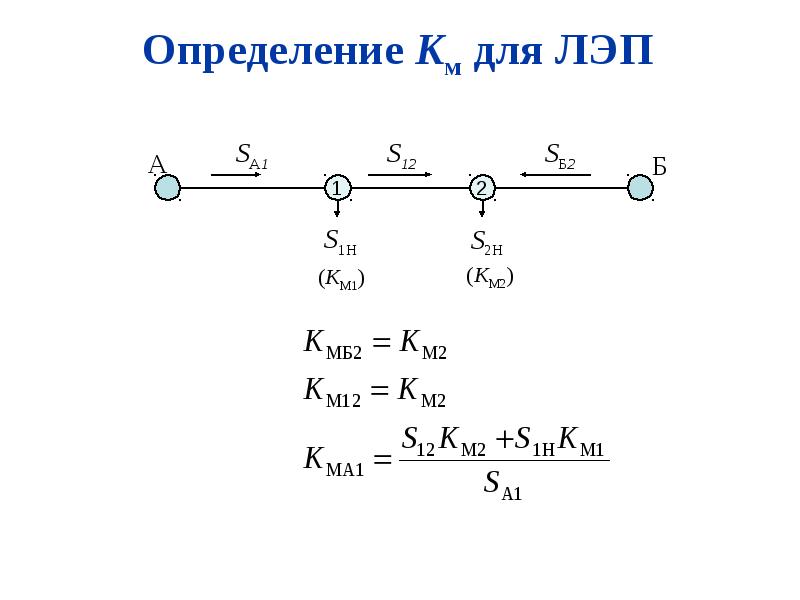

Определение Kм для ЛЭП
Описание слайда:
Определение Kм для ЛЭП

Слайд 28


Определение Kм для ЛЭП
Описание слайда:
Определение Kм для ЛЭП

Слайд 29


Расчет линии с двусторонним питанием. Электрические сети, слайд №29
Описание слайда:

Слайд 30


Расчет линии с двусторонним питанием. Электрические сети, слайд №30
Описание слайда:

Слайд 31


Расчет линии с двусторонним питанием. Электрические сети, слайд №31
Описание слайда:

Слайд 32


Расчет линии с двусторонним питанием. Электрические сети, слайд №32
Описание слайда:

Слайд 33


Расчет линии с двусторонним питанием. Электрические сети, слайд №33
Описание слайда:

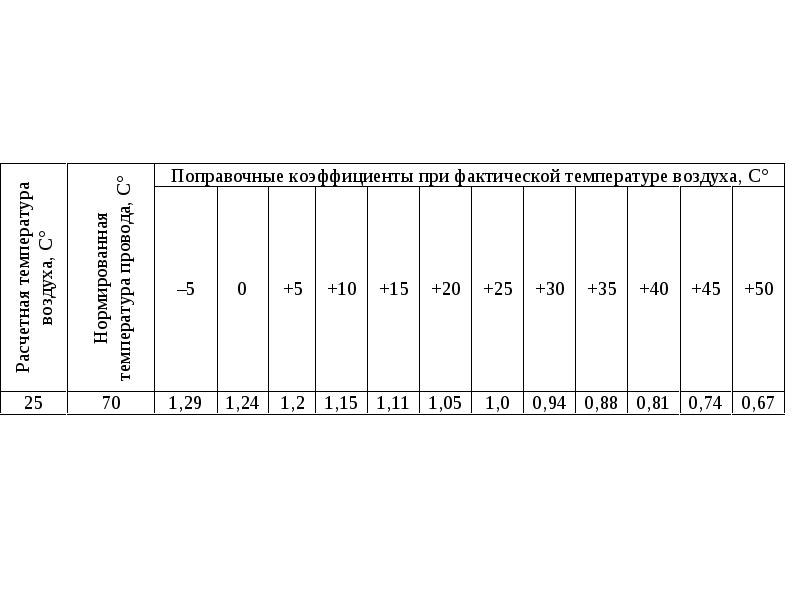

Слайд 34


Расчет линии с двусторонним питанием. Электрические сети, слайд №34
Описание слайда:

Слайд 35


Определение максимального послеаварийного тока
Описание слайда:
Определение максимального послеаварийного тока

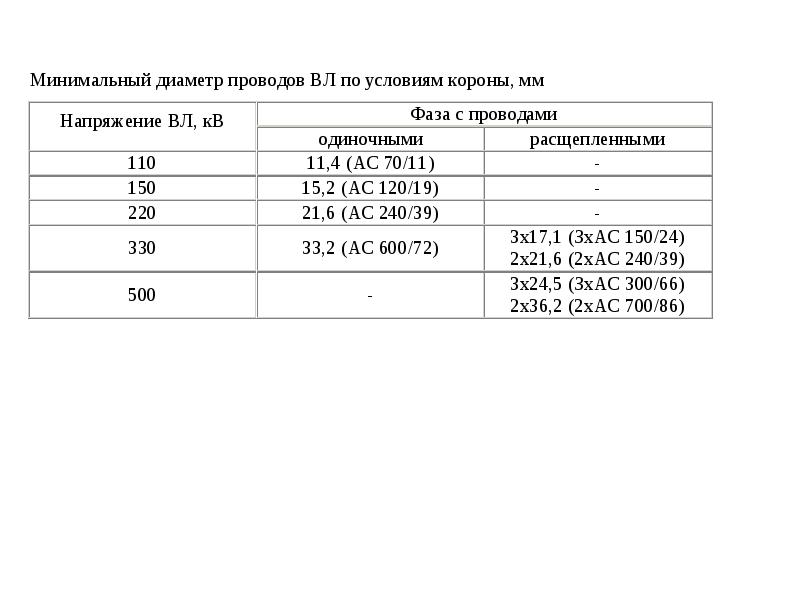

Слайд 36


Расчет линии с двусторонним питанием. Электрические сети, слайд №36
Описание слайда:

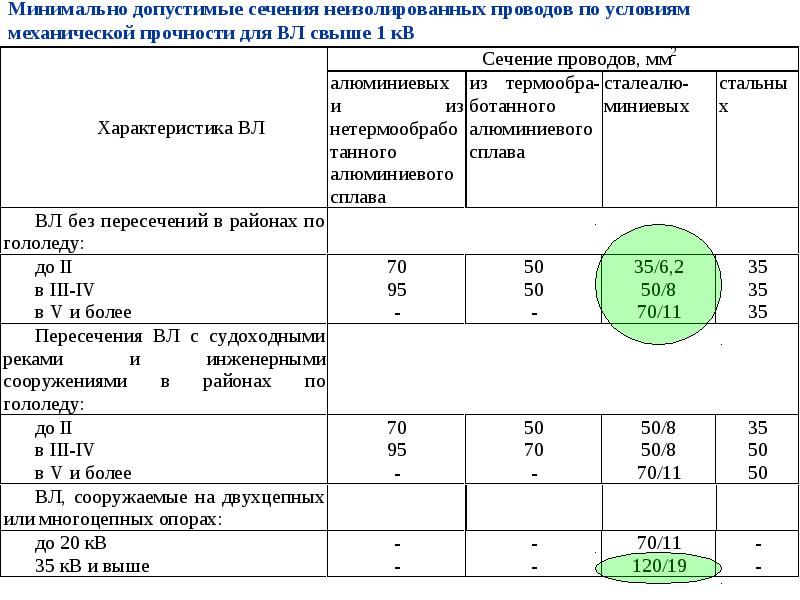

Слайд 37


Расчет линии с двусторонним питанием. Электрические сети, слайд №37
Описание слайда:

Слайд 38


Максимально возможные сечения проводов из условия механической прочности унифицированных опор составляют: Максимально возможные сечения проводов из условия механической прочности унифицированных опор составляют: для ВЛ-35 кВ – 150 мм2; для ВЛ-110 кВ – 240 мм2; для ВЛ-220 кВ – 500 мм2.
Описание слайда:
Максимально возможные сечения проводов из условия механической прочности унифицированных опор составляют: Максимально возможные сечения проводов из условия механической прочности унифицированных опор составляют: для ВЛ-35 кВ – 150 мм2; для ВЛ-110 кВ – 240 мм2; для ВЛ-220 кВ – 500 мм2.
