Слайд 1

Описание слайда:

Регулировочные характеристики электродных печей переменного тока при симметричном управлении

Слайд 2

Описание слайда:

Управляющие воздействия по электрическому режиму ДСП

Слайд 3

Описание слайда:

Расчет электрических характеристик

Слайд 4

Описание слайда:

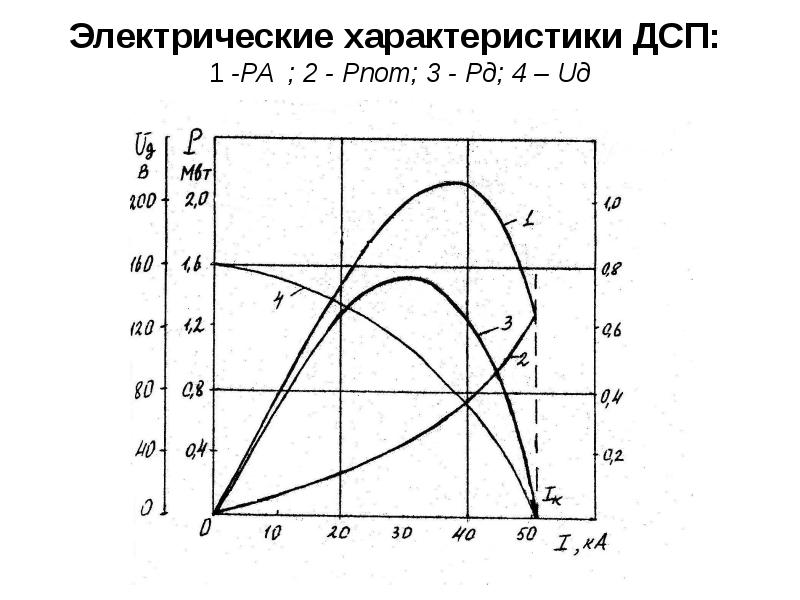

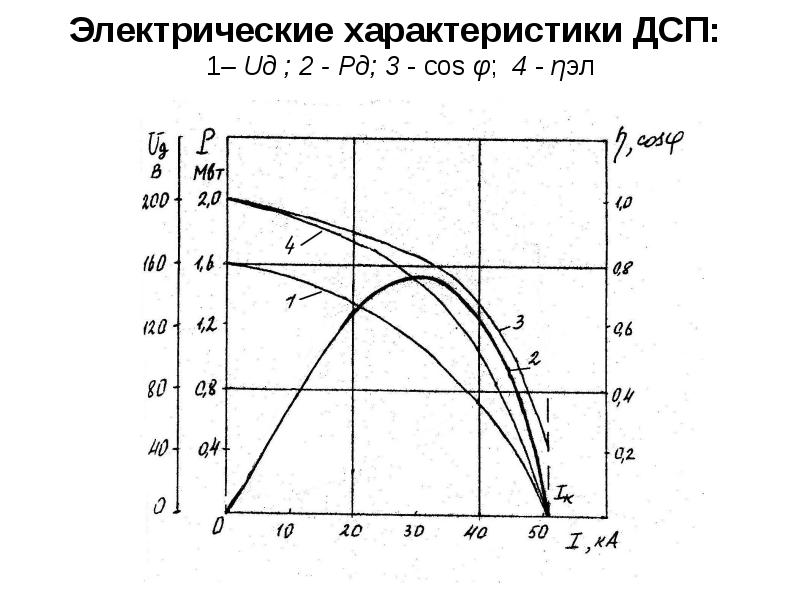

Электрические характеристики ДСП: 1 -РА ; 2 - Рпот; 3 - Рд; 4 – Uд

Слайд 5

Описание слайда:

Электрические характеристики ДСП: 1– Uд ; 2 - Рд; 3 - сos φ; 4 - ηэл

Слайд 6

Описание слайда:

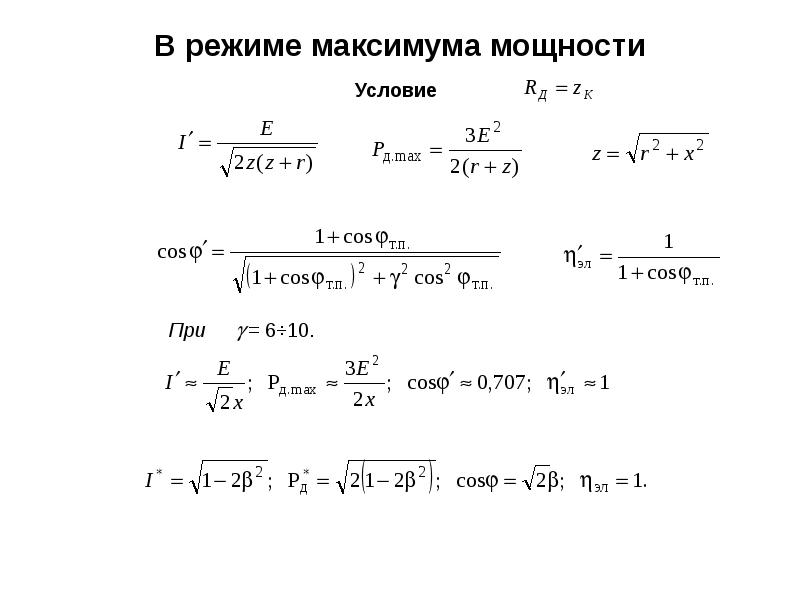

В режиме максимума мощности В режиме максимума мощности

Слайд 7

Описание слайда:

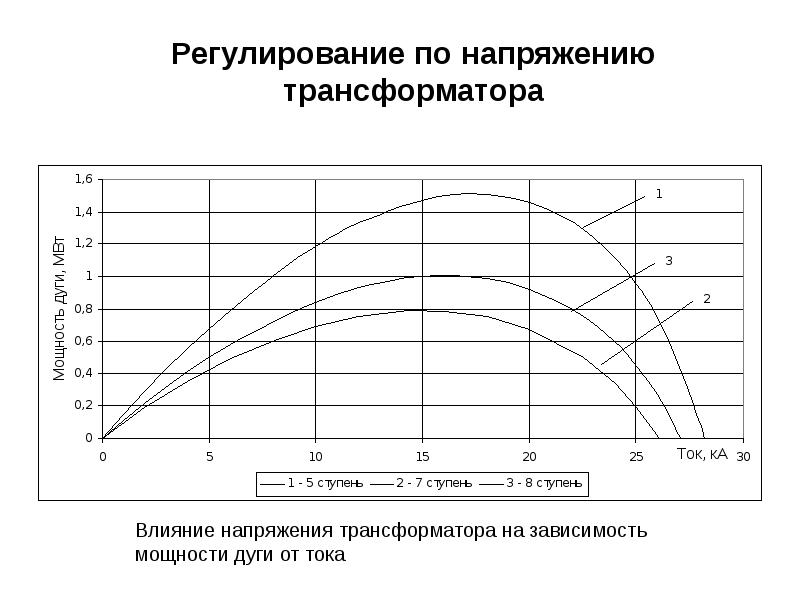

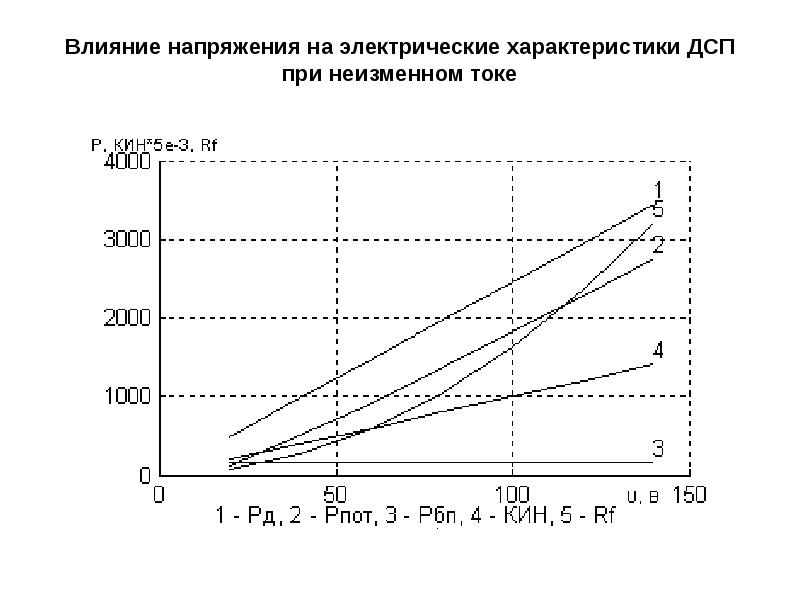

Регулирование по напряжению трансформатора

Слайд 8

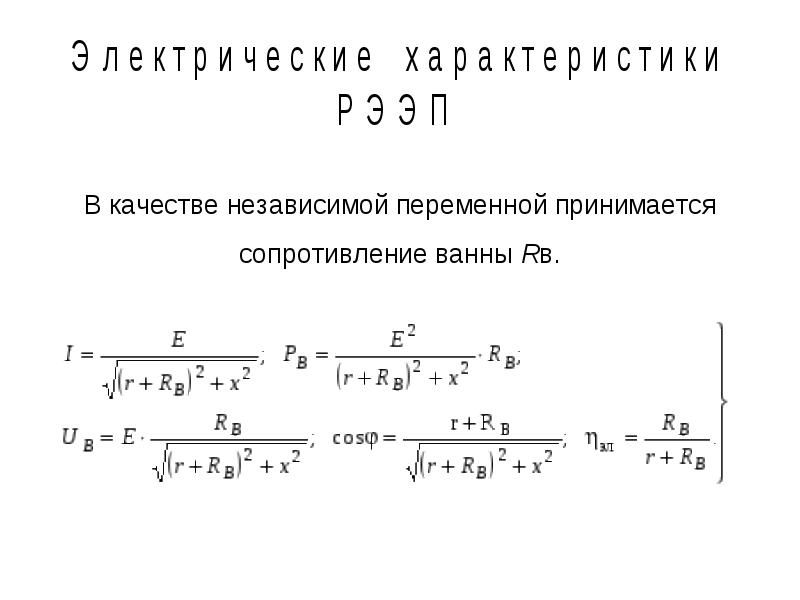

Описание слайда:

Слайд 9

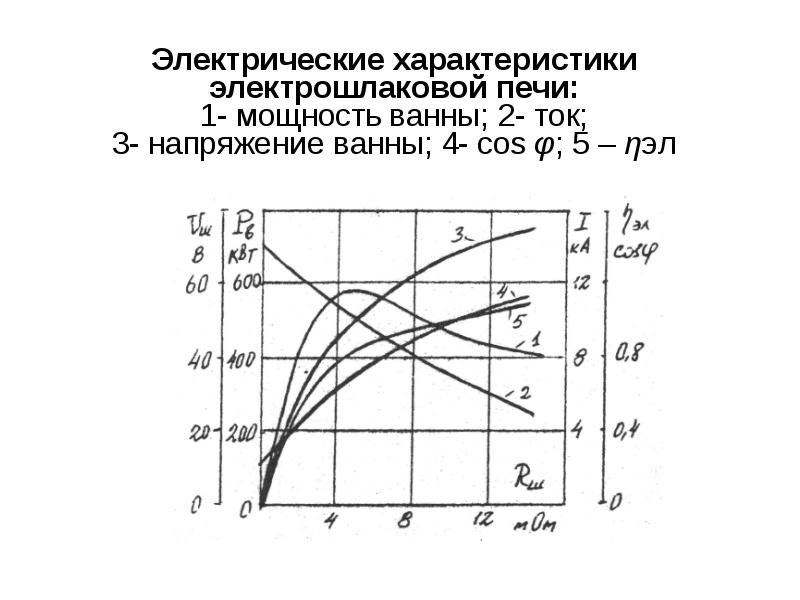

Описание слайда:

Слайд 10

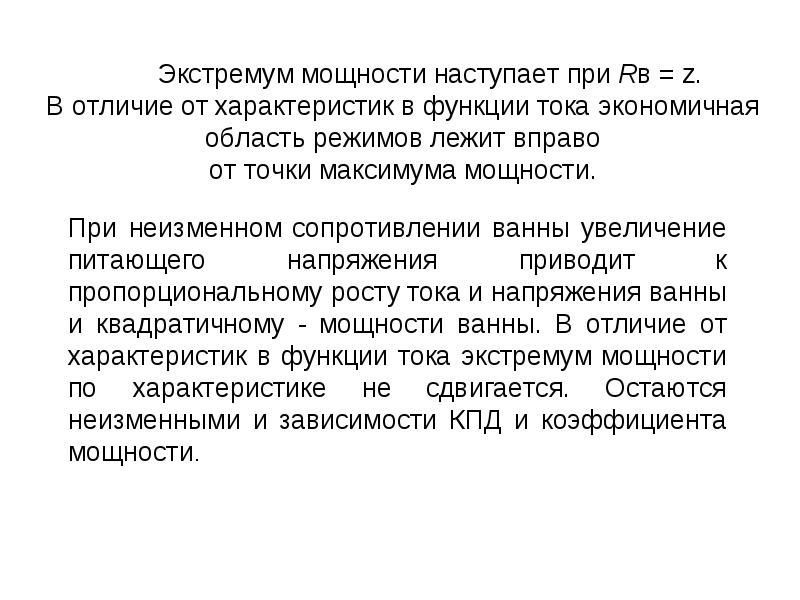

Описание слайда:

Слайд 11

Описание слайда:

Характеристики в относительных единицах

Слайд 12

Описание слайда:

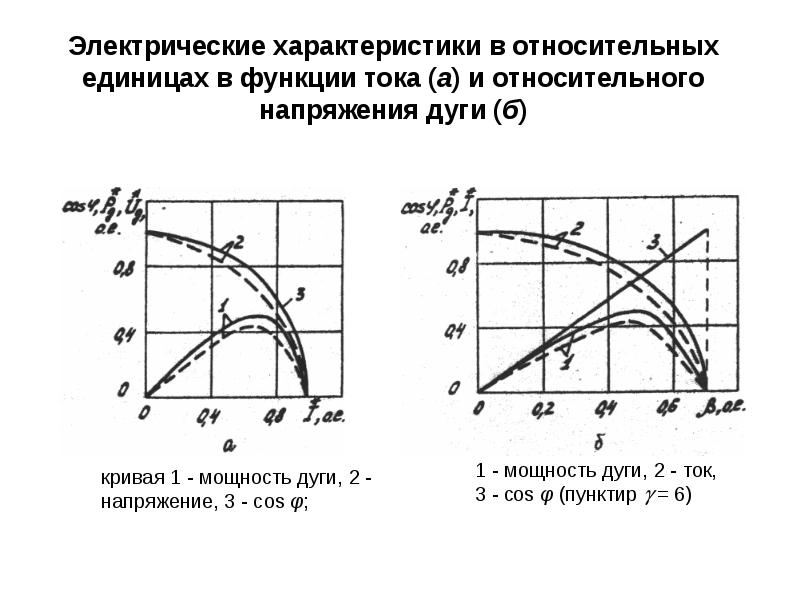

Электрические характеристики в относительных единицах в функции тока (а) и относительного напряжения дуги (б)

Слайд 13

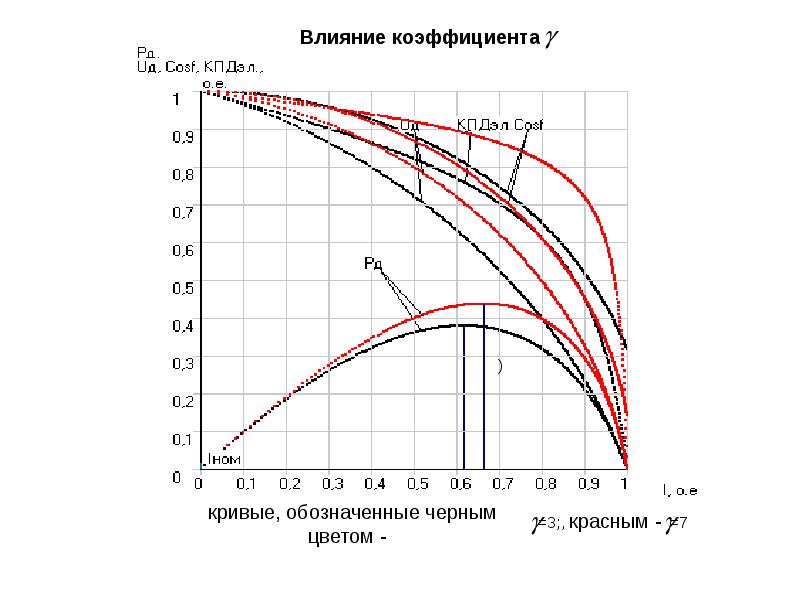

Описание слайда:

Слайд 14

Описание слайда:

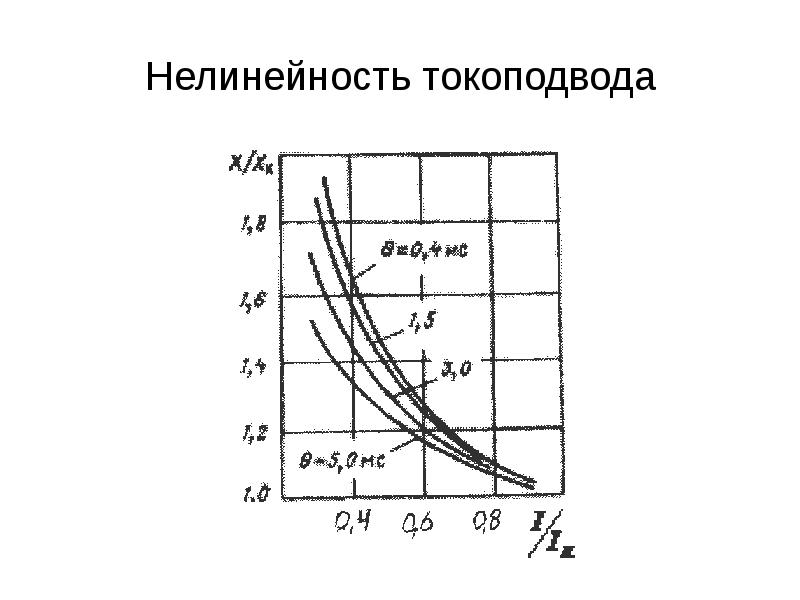

Нелинейность токоподвода

Слайд 15

Описание слайда:

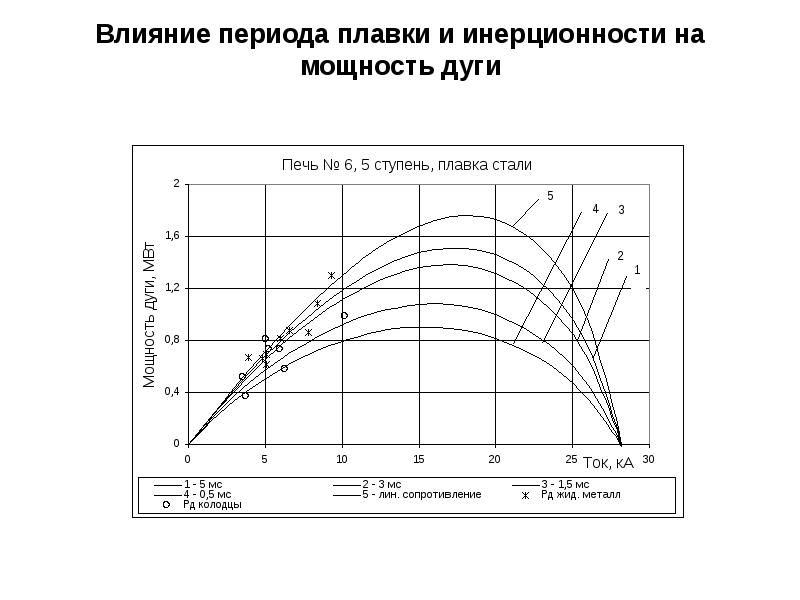

Влияние периода плавки и инерционности на мощность дуги

Слайд 16

Описание слайда:

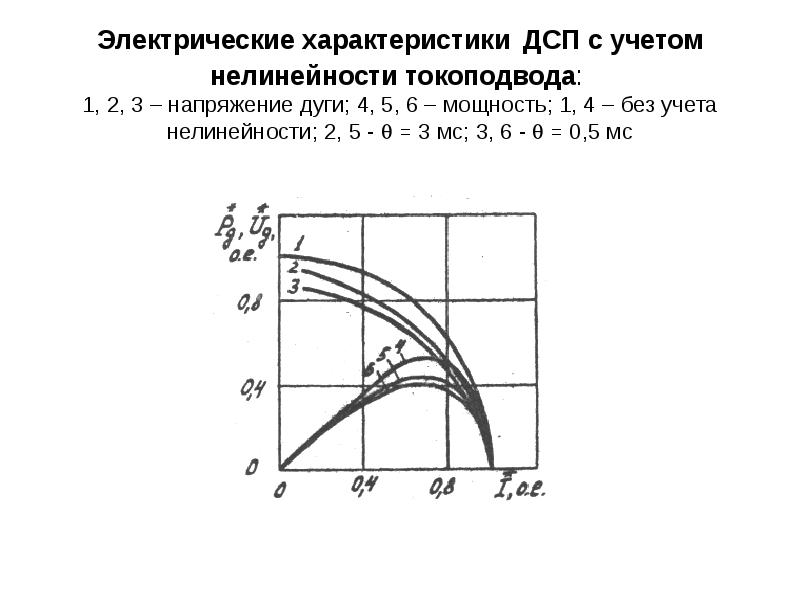

Электрические характеристики ДСП с учетом нелинейности токоподвода: 1, 2, 3 – напряжение дуги; 4, 5, 6 – мощность; 1, 4 – без учета нелинейности; 2, 5 -  = 3 мс; 3, 6 -  = 0,5 мс

Слайд 17

Описание слайда:

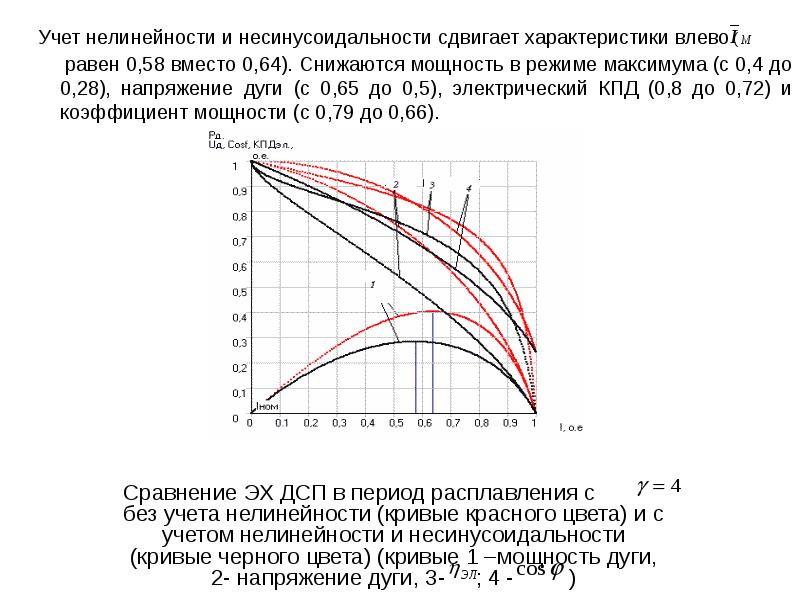

Сравнение ЭХ ДСП в период расплавления с без учета нелинейности (кривые красного цвета) и с учетом нелинейности и несинусоидальности (кривые черного цвета) (кривые 1 –мощность дуги, 2- напряжение дуги, 3- ; 4 - )

Слайд 18

Описание слайда:

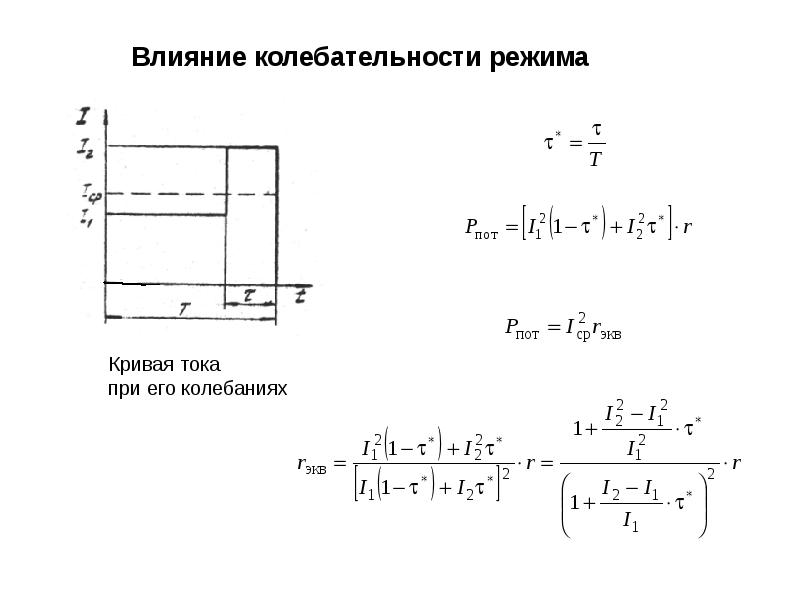

Влияние колебательности режима

Слайд 19

Описание слайда:

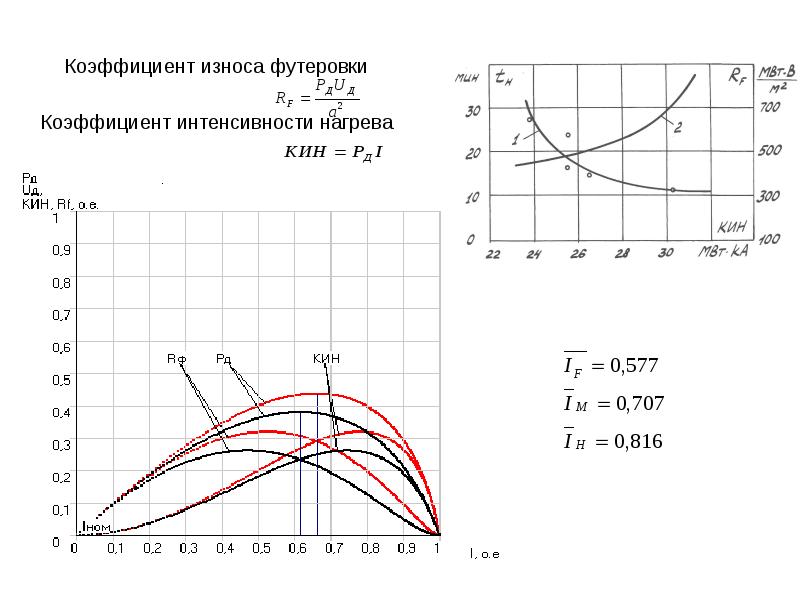

Коэффициент износа футеровки Коэффициент интенсивности нагрева

Слайд 20

Описание слайда:

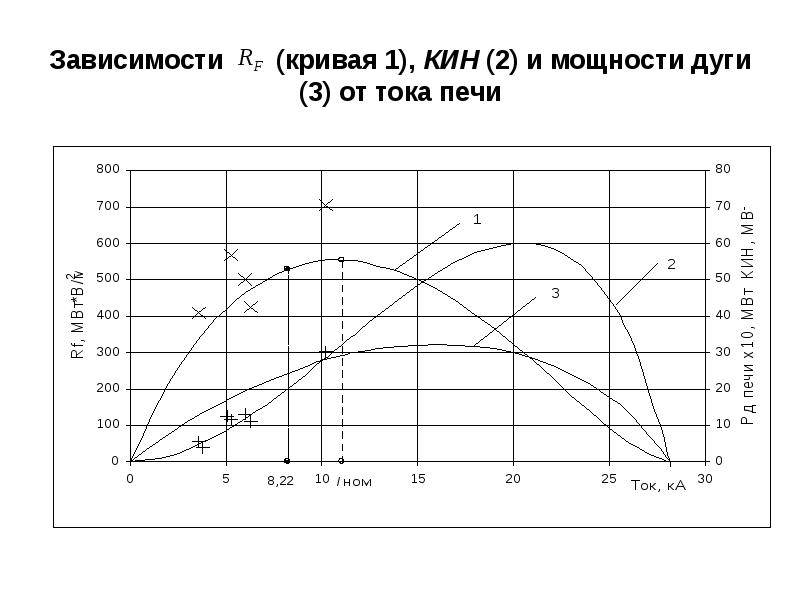

Зависимости (кривая 1), КИН (2) и мощности дуги (3) от тока печи

Слайд 21

Описание слайда:

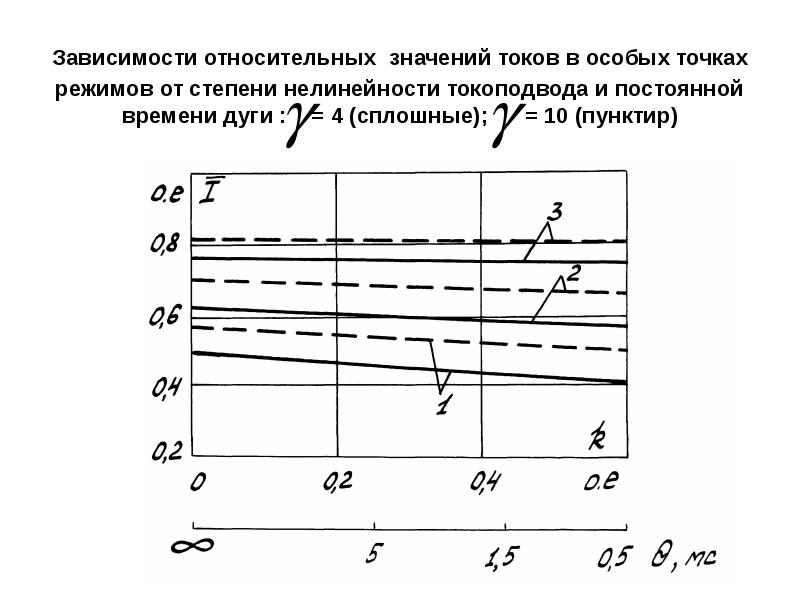

Зависимости относительных значений токов в особых точках режимов от степени нелинейности токоподвода и постоянной времени дуги : = 4 (сплошные); = 10 (пунктир)
